安科瑞AKH-0.66系列电流互感器安装方法及附录

电流互感器的安装使用及接线检查电流互感器是一种用于电力系统中电流测量的设备，广泛应用于电力系统的各个环节中。

正确的安装和使用电流互感器对于保证电力系统的安全运行和准确测量电流至关重要。

本文将详细介绍电流互感器的安装、使用及接线检查的注意事项。

1. 电流互感器的安装1.1 选择合适位置：选择合适的位置来安装电流互感器非常重要。

一般情况下，应尽量选择在负荷端安装，即靠近电力系统负载的地方。

这样可以最大程度地减小系统的电流互感器的误差，并降低噪音对测量的影响。

1.2 安装固定支架：在选择好位置后，需要安装电流互感器的固定支架。

固定支架应稳固可靠，能够保持电流互感器的位置和方向不变。

在安装固定支架时，还需要考虑电流互感器的工作环境和安全要求。

1.3 连接导线：在安装固定支架之后，需要根据电路图将电流互感器与电力系统的相应电路连接起来。

连接导线时，需要保证连接的牢固可靠，并正确连接正负极。

2. 电流互感器的使用2.1 合理额定电流选择：在使用电流互感器时，需要根据电力系统的负荷情况选择合适的额定电流。

额定电流过大或过小都会影响电流互感器的准确性和测量范围，因此需要根据实际情况选择。

2.2 避免过载：在使用电流互感器时，应避免超过额定电流的过载情况。

过载会导致电流互感器的过热和损坏，影响正常工作。

2.3 定期检测和校准：为了保证电流互感器的准确性，需要定期对电流互感器进行检测和校准。

检测和校准应由专业人员进行，确保测量结果的准确性。

3. 电流互感器的接线检查3.1 安全检查：在进行接线检查之前，首先要进行安全检查，确保工作环境安全，并采取相应的防护措施。

3.2 接线检查：接线检查时，需要逐一检查电流互感器的各个接线点是否连接正确，是否松动或损坏。

接线点应保持干净，无腐蚀和氧化。

3.3 接地检查：电流互感器的接地是非常重要的，可以提供额外的安全保护。

接地线应连接牢固，并确保良好接地。

3.4 箱体检查：电流互感器的外壳应无裂纹或破损，并保持干净。

供应LJ-φ75、φ110型系列零序（剩余）电流互感器(图)LJ-φ75、φ110型（LX-φ75、φ110型）系列零序（剩余）电流互感器为电缆式干式绝缘户内型产品，适用于小接地电流系统中与DL-11/0.2型继电器配合，作零序（剩余）电流的监测及接地保护用。

LXK型系列剩余（零序）电流互感器为电缆式树脂浇注绝缘户内型产品，适用于小接地电流系统中与DD-11/60型或DD-1/60型继电器配合，作剩余（零序）电流的监测及接地保护用。

本型剩余（零序）电流互感器为开合式电缆穿心结构，采用树脂浇注绝缘，铁芯与二次线圈均分为上下两部分，浇注成型后用螺杆紧固连接成一体，安装使用时开合极为方便。

LXK-φ80型穿孔尺寸φ80 LXK-φ100型穿孔尺寸φ100 LXK-φ120型穿孔尺寸φ120 LXK-φ140型穿孔尺寸φ140 LXK-φ150型穿孔尺寸φ150 LXK-φ160型穿孔尺寸φ160 L XK-φ180型穿孔尺寸φ180详细信息1.1.3 在TN-C-S系统中的接线要求TN-C-S系统由TN-C系统改造而来。

只有将TN-C系统改造为TN-C-S系统、TN-S系统或局部TT系统。

才允许安装剩余电流保护装置。

TN-C-S系统接线必须满足上述1.1.1、1.1.2中对N线和PE线的要求。

在TN-C-S系统中，剩余电流保护装置只允许使用在N线与PE线分开部分。

通过剩余电流保护装置的N线，不得作为PE线，不得重复接地。

剩余电流保护装置负荷侧的N线，只能作为中性线，不得与其他回路共用。

TN-C系统的配电线路因运行需要，在N线必须有重复接地时，不应将剩余电流保护装置作为线路电源端保护。

1.2 根据电气设备的供电确定接线方式单相220 V电源供电的电气设备，接线时应有一根相线和一根N线穿过二极二线式剩余电流保护装置。

三相三线式380 V电源供电的电气设备，接线时应有三根相线穿过三极三线式剩余电流保护装置。

电流互感器的安装使用及接线检查模版电流互感器是电力系统中常见的一种装置，用于测量电流的大小。

它广泛应用于变电站、配电系统等电力设备的安装和维护中。

以下是电流互感器的安装使用及接线检查模板，供参考使用。

一、电流互感器的安装1. 安装位置选择：根据实际需要选择电流互感器的安装位置，通常应选择在电力设备运行稳定的位置，离电源和负荷较近，并保证容易安装和维护。

2. 确定安装方式：根据电流互感器的型号和规格，确定合适的安装方式，可以选择侧面安装、上面安装等方式。

3. 安装固定支架：根据电流互感器的安装要求，选择合适的固定支架，并通过螺栓或其他固定装置将其牢固地安装在所选位置上。

4. 安装导线连接：根据实际需要，选择合适的导线连接电流互感器的绕组。

将导线连接到电流互感器的引线端子上，并牢固地固定。

5. 安装绝缘保护：在电流互感器的绕组和导线连接处，应添加绝缘保护措施，以防电流互感器受到外界的损坏和干扰。

二、电流互感器的使用1. 连接设备：将电流互感器的引线分别连接到电力设备的进线和出线上，保证连接牢固且绝缘良好。

2. 调整初始值：在初次使用电流互感器时，应根据实际需要调整其初始值，以满足电流测量的要求。

3. 运行监测：电流互感器正常使用后，应定期进行运行监测，检查其测量精度和运行状态，如发现异常情况应及时处理。

4. 维护保养：定期对电流互感器进行维护保养，清除灰尘和污垢，检查绝缘情况，并及时更换损坏的部件。

三、电流互感器的接线检查模板1. 接线部分：（1）检查电流互感器的导线是否牢固连接，无松动、脱落现象。

（2）检查电流互感器引线末端的绝缘套管是否完好，无破损、老化现象。

（3）检查电流互感器引线末端的接线端子是否干净、无尘污、氧化现象。

2. 绝缘部分：（1）检查电流互感器绕组和引线之间的绝缘情况，无破损、裂纹、腐蚀现象。

（2）检查电流互感器绕组和外壳之间的绝缘情况，无破损、裂纹、腐蚀现象。

（3）检查电流互感器绕组和周围金属设备之间的绝缘情况，无短路、漏电现象。

电流互感器的安装使用及接线检查电流互感器（CT）主要用于测量或保护系统中的电流。

它可以将高电流传感到低电流状态下，以便进行监控、测量和控制。

本文将详细介绍电流互感器的安装、使用和接线检查。

1、安装：1.1、选择安装位置：电流互感器应安装在电流测量回路中的合适位置。

一般来说，最佳位置是在电缆或导线的近端，以便准确测量电流。

同时还需要考虑到线路的安全性和防护等级要求。

1.2、安装方法：电流互感器通常有两种安装方法，分别是直流式和带制动器的回路。

直流式安装适用于小功率或不短时过载的电流测量，而带制动器的回路则适用于大功率或短时过载的电流测量。

1.3、安装注意事项：在安装电流互感器时，需要注意以下几点：①、避免电流互感器与其它金属或电缆的接触，以免产生干扰或损坏设备。

②、保持电流互感器的通风良好，并避免长时间暴露在高温环境中。

③、确认电流互感器的安装位置与使用要求相符，避免安装位置导致测量误差。

2、使用：2.1、接线方法：电流互感器的接线需要严格按照产品说明书进行，通常分为两种接线方式：直流接线和交流接线。

直流接线一般用于直流回路中，交流接线用于交流回路中。

2.2、注意事项：①、确认电流互感器的额定电流和频率，并与实际电流和频率相匹配。

②、检查接线是否牢固，并保持接线干净。

③、在进行交流接线时，应注意线圈相序的正确连接，以避免测量误差。

④、定期检查电流互感器的接线，确保接线的可靠性。

3、接线检查：3.1、外观检查：定期检查电流互感器的外观，包括外壳是否有损坏、螺丝是否松动等。

如发现问题，应及时修理或更换。

3.2、连接检查：检查电流互感器的接线是否牢固，没有松动或断裂。

同时，还要检查接线端子是否与导线良好接触。

3.3、测量检查：使用合适的电流表或多用表检查互感器的输出电流是否与实际电流相符合。

如发现测量误差较大，可能是接线不良或互感器损坏。

3.4、环境检查：检查电流互感器所处环境的温度、湿度是否符合使用要求。

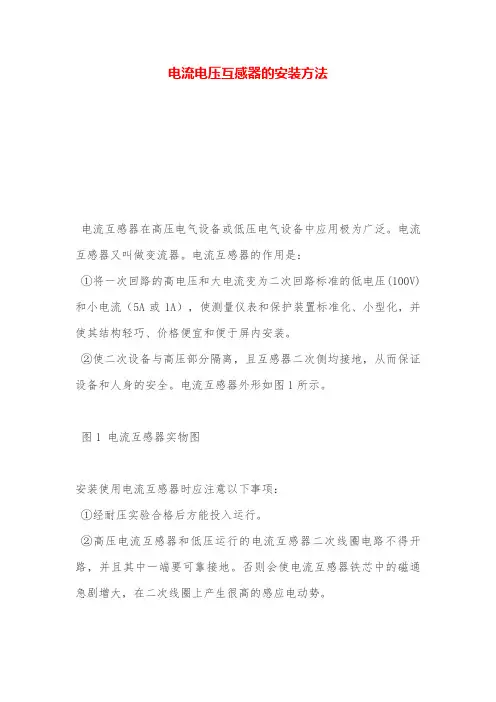

电流电压互感器的安装方法
电流互感器在高压电气设备或低压电气设备中应用极为广泛。

电流互感器又叫做变流器。

电流互感器的作用是：
①将一次回路的高电压和大电流变为二次回路标准的低电压(100V)和小电流（5A或1A），使测量仪表和保护装置标准化、小型化，并使其结构轻巧、价格便宜和便于屏内安装。

②使二次设备与高压部分隔离，且互感器二次侧均接地，从而保证设备和人身的安全。

电流互感器外形如图1所示。

图1 电流互感器实物图
安装使用电流互感器时应注意以下事项：
①经耐压实验合格后方能投入运行。

②高压电流互感器和低压运行的电流互感器二次线圈电路不得开路，并且其中一端要可靠接地。

否则会使电流互感器铁芯中的磁通急剧增大，在二次线圈上产生很高的感应电动势。

电压互感器广泛用在电力系统中，分为电磁式和电容式两种。

电压互感器的一次侧接被测高压，二次侧的电压一般为100V，供仪表指示或作为保护动作装置的启动电源。

应用电压互感器时可将测量仪器电路与高压电路隔离开，可以保证人身及电气设备的安全。

电压互感器的外形如图所示。

电压互感器是一种小型高压变压器，有单相和三相电压互感器之分。

用于高压电力线路上。

使用电压互感器时要注意以下两方面的问题。

(1)电压互感器的二次侧绝不允许短路，经耐压实验合格后方能投入运行。

(2)要经常检查电压互感器的缺油、漏油、油瓷套管有裂纹、损坏等不安全因素。

电流互感器的安装使用及接线检查电流互感器是一种用于测量电流的装置，广泛应用于电力系统等领域。

正确的安装、使用和接线检查对于互感器的正常运行和准确测量电流非常重要。

以下是电流互感器的安装使用及接线检查的详细步骤。

一、安装1. 选择合适的安装位置：电流互感器应安装在电流测量点，通常安装在电流表、保护装置或仪表的下游。

应选择能够使互感器正常工作并方便进行维护的位置。

2. 安装支架：根据互感器的型号和规格，选择适当的支架并将其固定在安装位置上，确保支架平整、牢固。

3. 固定互感器：将互感器安装在支架上，使用螺栓或其他固定装置进行固定，确保互感器稳固、不松动。

4. 进行接地：将互感器的接地线连接到接地装置或接地线上，确保互感器能够正常接地，防止电流互感器外壳出现电压。

二、使用1. 互感器的标定：在使用互感器前，必须对其进行标定。

使用专业的标定仪器进行标定，确保互感器的准确度和性能符合要求。

2. 进行绝缘测试：使用绝缘测试仪对互感器进行绝缘测试，确保互感器的外壳和引线之间的绝缘状况良好，防止漏电。

3. 进行全检：使用万用表或专业测试仪表对互感器进行全检，包括互感器的电阻、绝缘电阻、绕组参数等，并记录检测结果。

4. 进行连续运行测试：将互感器接入实际电路进行连续运行测试，观察互感器的运行状况和测量结果是否正常。

三、接线检查1. 检查引线接头：检查互感器引线和接线端子的接头是否牢固，无松动或接触不良现象。

2. 检查接线电缆：检查互感器的接线电缆是否完好无损，无断裂、磨损或绝缘破损现象。

3. 检查接线电阻：使用万用表对接线端子进行接线电阻测试，确保接线电阻在规定范围内，避免接线电阻过大或过小引起的误差。

4. 检查接地连接：检查互感器的接地线是否正确连接，接地电阻是否符合规范要求，确保互感器能够正常接地。

5. 检查接线标识：检查互感器的接线端子是否正确标识，避免接线错误导致的误测。

四、安全注意事项1. 在安装、使用和接线检查过程中，应遵循相关的安全操作规程，确保人身安全。

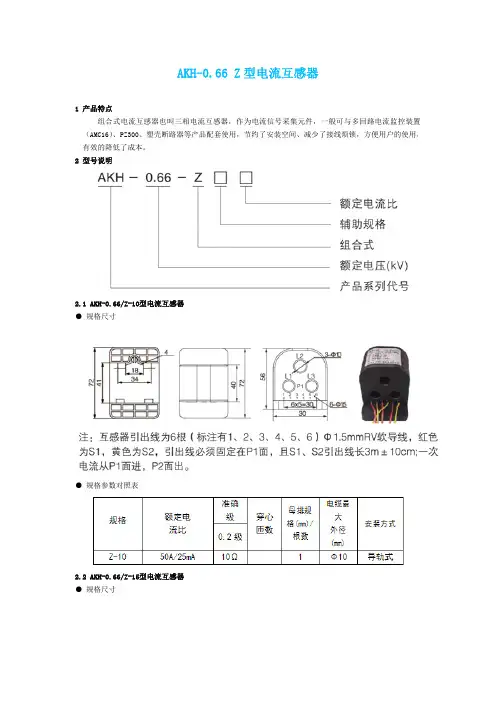

AKH-0.66Z型电流互感器
1产品特点
组合式电流互感器也叫三相电流互感器，作为电流信号采集元件，一般可与多回路电流监控装置（AMC16）、PZ300、塑壳断路器等产品配套使用，节约了安装空间、减少了接线烦锁，方便用户的使用，有效的降低了成本。

2型号说明
2.1AKH-0.66/Z-10型电流互感器
●规格尺寸
●规格参数对照表
2.2AKH-0.66/Z-15型电流互感器
●规格尺寸
注：一次电流从P1面进，P2面出，二次引线黄色为A相S1，绿色为B相S1，红色为C相S1黑色为公共地，引出线为2m±10cm。

●规格参数对照表
2.3AKH-0.66/Z-20型电流互感器
●规格尺寸
●规格参数对照表。

电流互感器的安装使用及接线检查电流互感器是一种用于测量和监控电流的电气设备。

它通常用于电力系统中，以便准确地测量电流的大小，并将其变成适合测量设备（如仪表、保护设备等）的信号。

本文将介绍电流互感器的安装、使用和接线检查的一般步骤和注意事项。

一、安装电流互感器：1. 选择合适的位置：电流互感器应安装在电流回路中，并放置在较为易于操作和维修的位置。

同时，应避免乱流区域或辐射场附近的安装以确保准确性和安全性。

2. 清理安装位置：在安装之前，要确保安装位置的干净和整洁，避免任何杂物或尘埃进入电流互感器。

3. 确保安装平稳：对于大型电流互感器，需要使用专用支架或支架。

安装过程中，要注意对传感器的保护，避免弯曲或扭曲。

4. 连接压接头：将电流互感器的二次绕组引出至压接头，确保压接头紧固，并检查接头的连接状态。

二、使用电流互感器：1. 将互感器连接到测量设备：通过连接电缆将电流互感器的二次绕组连接到测量设备，确保连接牢固。

2. 检查接地：检查电流互感器是否正确接地。

良好的接地可以防止电流互感器产生电气干扰或感应，同时保证设备的工作安全。

3. 校验电流互感器：在使用之前，需要对电流互感器进行校验，以确保其准确性和稳定性。

校验过程中，可以通过标准电流源和标准测量仪表进行比对。

三、接线检查：1. 检查一次侧接线：在使用电流互感器之前，应检查一次侧的接线是否牢固和正确。

检查过程中，要特别注意接线柱的松动或腐蚀。

2. 检查二次侧接线：同样地，应检查电流互感器二次侧的接线是否牢固和正确。

检查过程中，要注意接线端子的连接状态以及绝缘层是否完整。

3. 检查配套设备：除了电流互感器本身的接线，还需要检查配套设备（如测量仪表、保护设备等）的接线情况，确保其符合设计要求。

4. 进行功能测试：在接线检查完成后，还需要进行功能测试，确保电流互感器的正常工作。

测试可以通过施加标准电流来验证互感器的输出是否与预期一致。

总结：电流互感器的安装使用和接线检查是确保其正常工作和准确性的关键步骤。

041 图标ASJ系列剩余电流动作继电器安装使用说明书V1.0上海安科瑞电气股份有限公司申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。

本公司保留一切法律权利。

本公司保留对手册所描述之产品规格进行修改的权利，恕不另行通知。

订货前，请垂询当地代理商以获悉本产品的最新规格。

目录1 概述2 产品型号规格3 技术参数4 安装指南4.1 外形及安装开孔尺寸4.2 安装说明4.3 端子及接线4.4 注意事项5 使用指南5.1 AC型面板说明5.2 A型面板说明5.3 选用说明5.4 互感器选用说明6 典型应用案例7 订货范例1 概述ASJ 系列剩余电流动作继电器可与低压断路器或低压接触器等组成组合式剩余电流保护装置，主要适用于交流50Hz ，额定电压400V 及以下的TT 和TN 系统配电线路，用来对电气线路进行接地故障保护，防止接地故障电流引起的设备损坏和电气火灾事故，也可用来对人身触电危险提供间接接触保护。

产品符合GB/T 22387—2008《剩余电流动作继电器》的要求。

2 产品型号规格表1型号基本功能 安装方式图片ASJ10-LD1CAC 型剩余电流测量； 电流越限报警指示；额定剩余动作电流可设定(见表2)； 极限不驱动时间可设定(见表2)； 互感器断线报警指示；两组继电器输出(一组常开，一组转换)；具有就地，远程“测试”、“复位”功能；ASJ10-LD1AA 型剩余电流测量；电流百分比光柱显示；额定剩余动作电流可设定(见表2)； 极限不驱动时间可设定(见表2)； 互感器断线报警指示；两组继电器输出(一组常开，一组转换，均可设定)*；具有就地，远程“测试”、“复位”功能；导轨(TS35mm)ASJ20-LD1CAC 型剩余电流测量； 电流越限报警指示；额定剩余动作电流可设定(见表2)； 极限不驱动时间可设定(见表2)； 互感器断线报警指示；两组继电器输出(一组常开，一组转换)；具有就地，远程“测试”、“复位”功能；ASJ20-LD1AA 型剩余电流测量；电流百分比光柱显示；额定剩余动作电流可设定(见表2)； 极限不驱动时间可设定(见表2)； 互感器断线报警指示；两组继电器输出(一组常开，一组转换，均可设定)*；具有就地，远程“测试”、“复位”功能；屏装式(48方形)注 ：*继电器可设定功能是指用户可通过面板上的拨码开关自行设定继电器上电初始化状态，及继电器的输出状态，具体设定方法请参照表5规定。

品牌：安科瑞型号：AKH-0.66 100/5A
测量范围：100A/5A
详细说明:
AKH-0.66系列测量型电流互感器
1 AKH-0.66Ⅰ型电流互感器
1.1 产品特点
专利产品，翻盖式设计，外形美观，接线方便。

翻盖材料选用透明聚碳酸酯，能清楚看到二次引线接线情况。

方圆组合孔型，既可穿越电缆，也可穿越汇流排，作为交流电流信号采集元件，一般与电气测量仪表配套使用。

1.2 型号说明
1.3 规格尺寸
1.4 规格参数对照表
注：额定一次电流的标准值为：10A、12.5A、15A、20A、25A、30A、40A、50A、60A、75A以及它们十进位倍数或小数，有下标线的是优先值。

2 AKH-0.66Ⅱ型电流互感器
2.1 产品特点
卧式方孔型，可穿越1~6根汇流排，亦可穿越多根电缆，一般与电气测量仪表配套使用。

2.2 型号说明
2.3 规格尺寸
2.4 规格参数对照表。

电流互感器的安装使用及接线检查范本一、电流互感器的安装使用1. 安装位置选择电流互感器的安装位置选择应考虑以下因素：(1) 电流互感器应安装在电流变送器附近，以便方便进行接线。

(2) 避免长时间暴露在阳光直射下。

若无法避免，应选择耐候性好的电流互感器。

(3) 要避免安装在易受冲击或振动的位置，以免损害电流互感器的精度和可靠性。

(4) 确保电流互感器安装时方向正确，应遵循产品说明书或相关标准。

(5) 要根据电流互感器的额定容量选择合适的安装位置，并确保其能够无妨碍地通风散热。

2. 安装注意事项(1) 在安装电流互感器之前，必须切断电流回路供电。

在接线检查完毕后，方可通电操作。

(2) 使用电流互感器时，应提前做好接地措施，以确保人身安全。

(3) 进行接线时，应根据电流互感器的接线图正确连接，确保接线的可靠性和正确性。

(4) 在接线检查过程中，应仔细检查接线螺母是否紧固，接线端子是否松动或接触不良，以免影响电流互感器的工作性能。

二、电流互感器的接线检查范本1. 检查前准备(1) 首先，确保电流互感器与变送器之间的连接线良好连接，并处于正常工作状态。

(2) 其次，确认电流互感器和其他电气设备的接线端子是否紧固。

如有锈蚀或松动现象，应及时清理和修复。

(3) 确认电流互感器接线端子的标识是否清晰可辨，以便正确接线和检查。

2. 接线检查步骤(1) 检查电源接线：将电流互感器的电源线与电源端子相连，确保接触良好。

(2) 检查变送器接线：将电流互感器的输出信号线与变送器的输入端子相连，确保接触牢固。

(3) 检查设备接线：将变送器的输出信号线与显示仪表或控制系统的输入端子相连，确保接线正确。

3. 接线检查注意事项(1) 在进行接线检查之前，务必切断电源，以免发生电击事故。

(2) 接线检查时应仔细观察接线端子的状态，如发现松动、脱落、氧化等异常情况，应及时处理。

(3) 检查完毕后，应按照正确的顺序通电，并观察电流互感器及其连接设备的工作状态是否正常。

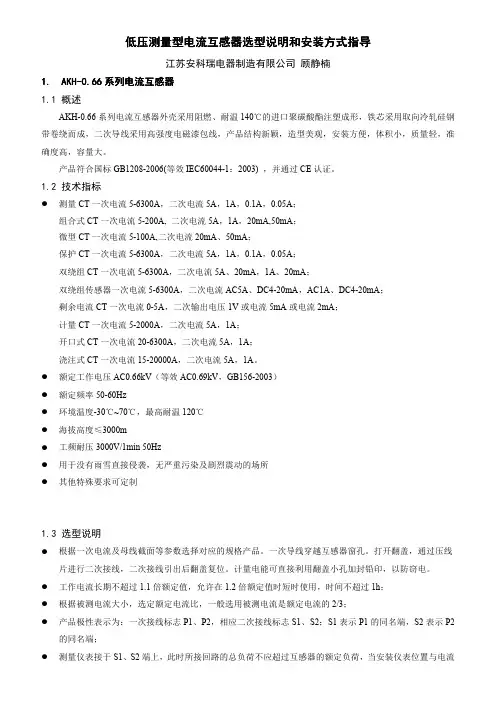

AKH-0.66系列电流互感器1概述AKH-0.66系列电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。

产品符合国标GB1208-2006等同IEC60044-1：2003。

2技术指标◆测量CT一次电流5-6300A，二次电流5A，1A，0.1A，0.05A；保护CT一次电流5-6300A，二次电流5A，1A，0.1A，0.05A；双绕组CT一次电流5-6300A，二次电流5A、20mA，1A、20mA；双绕组传感器一次电流5-6300A，二次电流AC5A、DC4-20mA，AC1A、DC4-20mA；剩余电流CT一次电流0-5A，二次输出电流5mA，2mA或电压1V;三相电流互感器一次电流5-200A,二次电流5A，1A，50mA，20mA;微型电流互感器一次电流5-100A,二次电流5A，1A，50mA，20mA;计量CT一次电流5-2000A，二次电流5A，1A；开口式CT一次电流20-6300A，二次电流5A，1A。

◆额定工作电压AC0.66kV(等效AC0.69kV，GB156-2003)◆额定频率50～60Hz◆环境温度-30℃~70℃最高耐温120℃◆海拔高度≤3000m◆工频耐压3000V/1min50Hz◆用于没有雨雷直接侵袭，无严重污染及剧烈震动的场所3选型说明◆根据一次电流及母线截面等参数选择对应的规格产品。

一次导线穿越互感器窗孔。

打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位。

计量电能可直接利用翻盖小孔加封铅印，以防窃电。
