AKH066系列电流互感器介绍

  • 格式：ppt
  • 大小：1.10 MB
  • 文档页数：37

下载文档原格式

  / 37

合集下载

ALH-0.66 开口式电流互感器说明书

ALH-0.66 开口式电流互感器说明书

电流互感器ALH-0.66开口式电流互感器安装，调整，维修设备前，请阅读并理解说明书。

1概述1.1主要用途ALH-0.66开口式（开合式）电流互感器，采用高强度外壳全封闭结构，中心孔以穿铜牌为主，也可以穿电缆；适用于频率为50-60Hz 、额定电压为660V 及以下的电路和设备中，提供电流测量、监控和保护之用。

该电流互感器铁芯采用分割式设计，无需断开母线安装，拆卸方便；HK 系列利用按钮开合，操作便捷灵活高效，NK 系列利用螺钉锁定，闭合可靠，SK 系列输出电流为毫安级，广泛应用于电气线路和设备的电流测量、监控和保护。

P1、P2表示一次极性端，S1、S2表示二次极性端。

P1、S1及P2、S2为同名端（减极性）。

1.2型号的组成及其代表意义 1)HK/NK 系列的型号解释ALH -0.66HK50X80300/50.5R 2.5VA 1T①②③④⑤⑥⑦⑧2安全使用和注意事项1)严格按照铭牌上额定载荷、额定变比、准确度等级使用本产品；2) HK 系列和NK 系列二次接线端子S1、S2不得开路，且负载接线保证接触良好，以免互感器产生高电压危及设备和人身安全。

S1、S2应有一端可靠接地，以防止一二次间绝缘击穿；3)互感器开启后再合上时，需要对铁芯表面做无尘清洁处理，同时保证磁芯接触完好，否则会影响互感器精度；4）二次绕组回路中所串入仪表的阻抗不应超过相关技术标准的规定。

①互感器型号：沈阳变压器研究所注册批准的型号②额定电压等级：0.66kV ，即660V③辅助型号：HK 代表高效安装型开口式互感器；NK 代表常规型开口式互感器④穿孔规格：见规格尺寸表⑤额定电流比：“/”前后分别为一次侧二次侧电流，单位为A ⑥准确度等级：数字表示准确度级，R 为级⑦额定输出：输出载荷值，单位为VA ⑧穿芯匝数：一次电流的穿芯匝数，单位为T⑨辅助代码：无标注-按照常规型号供货；K-外壳为黑色；TH-湿热型；EP-英文铭牌 2)SKL/SKJ 系列的型号解释ALH -0.66SK10L 50A/50mA 1R 30Ω1T①②③④⑤⑥⑦⑧⑨①互感器型号：沈阳变压器研究所注册批准的型号②额定电压等级：0.66kV ，即660V ③辅助型号：SK 代表小型开口式互感器④穿孔规格：见规格尺寸表⑤连接型式：L 代表连体式，J 代表铰链式⑥额定电流比：“/”前后分别为一次侧二次侧电流⑦准确度等级：数字表示准确度级，R 为级⑧额定输出：输出载荷值，单位为Ω⑨穿芯匝数：一次电流的穿芯匝数，单位为T⑨准确级在下列额定电流（%）下的电流误差±% 在下列额定电流（%）下的相位差±（‘）±crad5201001205201001205201001200.20.750.350.20.2301510100.90.450.30.30.5 1.50.750.50.590453030 2.7 1.350.90.91.031.5111809060605.42.71.81.8表1:测量用电流互感器电流误差和相位差限值（0.2级～1级）4安装步骤与安装尺寸4.1外形尺寸（未注公差按GB/T 1804-2000 IT18级）4.1.1 HK 系列外形尺寸尺寸规格HK20X30外形尺寸(mm)穿孔尺寸(mm)安装方式WHD C AE 91.1117145.4145.4112.5147146185.54032.332.332.358505050225280.580.63282120.8A 、J80.9HK80X120HK80X80HK50X803技术特性3.1技术参数1)额定一次电流（Ipn ）：HK(300A ～1600A)、 NK (150A ～2000A)、SKL(5A ～600A)、SKJ(5A ～800A)2)额定二次电流（Isn ）：HK/NK(5A/1A)、SKL(2.5mA ～100mA)、SKJ(2.5mA ～100mA)3)额定工作电压（Un ）：AC660V （50/60Hz ）4)额定连续热电流(Icth)：HK/NK-1.2 x Ipn 5)额定短时热电流(Ith)：HK/NK-≥20x Ipn （1sec.）6)工频耐压：3kV ，（1min ,50Hz;外壳与二次端子间）7)绝缘等级：E8)外壳防火等级：HK/NK-V2、SK-V09)接线端子的型式：HK-螺钉（M5）压片紧固式、NK-螺钉压片紧固式、SK-自带1M 引出线（一端剥线10mm 浸锡）10)操作力矩：HK-拧紧力矩0.8~1.2N.m ,最大承受力矩2.0N.m 、NK-拧紧力矩0.4~0.8N.m ,最大承受力矩1.2N.m 11)安装及穿芯孔尺寸见“安装步骤与安装尺寸”12)防护等级：HK/NK -端子IP00，外壳IP3013)准确等级及对应误差值：HK/NK -见表1、SK-比值差见表13.2工作环境1)使用环境温度：-25～40℃，存储温度：-40～70℃；24小时平均环境温度不超过+35℃；2)空气相对湿度：24小时内平均不超过95%，1个月内平均不超过90%；3)安装地点的海拔：海拔不超过1000m ；4)振动或轻微地震：由外部原因引起的电流互感器振动或轻微地震可以忽略；5)污染等级：II 类4.2安装步骤及安装方式4.2.1 HK 系列安装步骤及安装方式1）先确认二次侧接线极性（P1对应S1；P2对应S2）；2）二次侧与电测仪表串联；3）打开产品的固定螺钉和卡扣，清洁铁芯表面，将产品挂到铜牌上，锁上固定螺钉,再扣上卡扣；4）利用产品自带的螺钉将压盘压住铜牌，固定好产品。

互感器选型手册

互感器选型手册
1. AKH-0.66 系列电流互感器................................................................................................................5
1.1 概述............................................................................................................................................5 1.2 技术指标....................................................................................................................................5 1.3 选型说明....................................................................................................................................6 1.4 产品规格....................................................................................................................................7
1.4.9.1 AKH-L 零序电流互感器.....................................................................................47 1.4.9.2 AKH-3.3/P-φ型中压电动机保护专用电流互感器......................................49 1.4.9.3 JDG4-0.5 电压互感器.......................................................................................49 1.4.9.4 AMZK 系列电流互感器.......................................................................................50 1.5 安装方法...................................................................................................................................51 1.6 附录...........................................................................................................................................55 1.6.1 附录 1............................................................................................................................55 1.6.2 附录 2............................................................................................................................56 1.6.3 附录 3............................................................................................................................57 2. 霍尔传感器.......................................................................................................................................58 2.1 开环霍尔电流传感器..............................................................................................................58 2.2 闭环霍尔电流传感器..............................................................................................................62 2.3 直流漏电流传感器...................................................................................................................63 2.4 直流电压传感器......................................................................................................................65 3.BR 系列罗氏线圈变送器....................................................................................................................67 4.BA 系列交流电流传感器....................................................................................................................69 5.BM 系列模拟信号隔离器....................................................................................................................72 6.BD 系列电力变送器............................................................................................................................76 7. 典型案例...........................................................................................................................................82 8. 获得证书...........................................................................................................................................85

低压互感器AKH-0.66 I、II、III型 测量型电流互感器2015最新修订版

低压互感器AKH-0.66 I、II、III型 测量型电流互感器2015最新修订版
1.2 技术指标
测量 CT 一次电流 5-6300A，二次电流 5A，1A，0.1A，0.05A； 组合式 CT 一次电流 5-200A, 二次电流 5A，1A，20mA,50mA； 微型 CT 一次电流 5-100A,二次电流 20mA、50mA； 保护 CT 一次电流 5-6300A，二次电流 5A，1A，0.1A，0.05A； 双绕组 CT 一次电流 5-6300A，二次电流 5A、20mA，1A、20mA； 双绕组传感器一次电流 5-6300A，二次电流 AC5A、DC4-20mA，AC1A、DC4-20mA； 剩余电流 CT 一次电流 0-5A，二次输出电压 1V 或电流 5mA 或电流 2mA； 计量 CT 一次电流 5-2000A，二次电流 5A，1A； 开口式 CT 一次电流 20-6300A，二次电流 5A，1A； 浇注式 CT 一次电流 15-20000A，二次电流 5A，1A。
1
200-250/5(1)
2.5
300-450/5(1)
5
500-800/5(1)
10
80I
1000-1250/5(1)
10
1
1
1
80×10/1
Φ50
A,C
1
1500-2000/5(1)
20
1
2500-3000/5(1)
30
1
1.4.1.2 AKH-0.66Ⅱ型电流互感器 产品特点 卧式方孔型，可穿越 1-6 根汇流排，亦可穿越多根电缆，一般与电气测量仪表配套使用，广泛应用于
1
130×10/1-3
/
D
1
60×10/2-6
1
1
1
120×10/
/
1-4

AKH-0.66L剩余电流互感器

AKH-0.66L剩余电流互感器

供应LJ-φ75、φ110型系列零序（剩余）电流互感器(图)LJ-φ75、φ110型（LX-φ75、φ110型）系列零序（剩余）电流互感器为电缆式干式绝缘户内型产品，适用于小接地电流系统中与DL-11/0.2型继电器配合，作零序（剩余）电流的监测及接地保护用。

LXK型系列剩余（零序）电流互感器为电缆式树脂浇注绝缘户内型产品，适用于小接地电流系统中与DD-11/60型或DD-1/60型继电器配合，作剩余（零序）电流的监测及接地保护用。

本型剩余（零序）电流互感器为开合式电缆穿心结构，采用树脂浇注绝缘，铁芯与二次线圈均分为上下两部分，浇注成型后用螺杆紧固连接成一体，安装使用时开合极为方便。

LXK-φ80型穿孔尺寸φ80 LXK-φ100型穿孔尺寸φ100 LXK-φ120型穿孔尺寸φ120 LXK-φ140型穿孔尺寸φ140 LXK-φ150型穿孔尺寸φ150 LXK-φ160型穿孔尺寸φ160 L XK-φ180型穿孔尺寸φ180详细信息1.1.3 在TN-C-S系统中的接线要求TN-C-S系统由TN-C系统改造而来。

只有将TN-C系统改造为TN-C-S系统、TN-S系统或局部TT系统。

才允许安装剩余电流保护装置。

TN-C-S系统接线必须满足上述1.1.1、1.1.2中对N线和PE线的要求。

在TN-C-S系统中，剩余电流保护装置只允许使用在N线与PE线分开部分。

通过剩余电流保护装置的N线，不得作为PE线，不得重复接地。

剩余电流保护装置负荷侧的N线，只能作为中性线，不得与其他回路共用。

TN-C系统的配电线路因运行需要，在N线必须有重复接地时，不应将剩余电流保护装置作为线路电源端保护。

1.2 根据电气设备的供电确定接线方式单相220 V电源供电的电气设备，接线时应有一根相线和一根N线穿过二极二线式剩余电流保护装置。

三相三线式380 V电源供电的电气设备，接线时应有三根相线穿过三极三线式剩余电流保护装置。

最新akh066系列电流互感器介绍

最新akh066系列电流互感器介绍

2021/4/24
4.4.AKH-0.66K系列开口式电流互感器外形
上海安科瑞电气－－专业智能变配电产品供应商
2021/4/24
4.3．2规格尺寸
5 A / 2 m A
H
D
尺寸 规格型式
K-Φ20
W
外形尺寸
WH
D
60
8 7
20
穿孔尺寸 Φ 20
备注
规格
重量
2-75A
80g
上海安科瑞电气－－专业智能变配电产品供应商
穿孔尺寸
备注
a
e
规格（A）
质量 （kg）
22
32 100-400
0.80.9
52
82
250-1000
1.251.4
82
82 250-1000
1.31.5
82
122 500-1500
1.61.8
62
122 300-2500
1.61.8
82 162 1000-5000 2.83.7
上海安科瑞电气－－专业智能变配电产品供应商
P-60I 800A/0.1A专用于电动机保护单元。
上海安科瑞电气－－专业智能变配电产品供应商
2021/4/24
3.AKH-0.66-L系列剩余电流互感器
3.1 AKH-0.66-L系列剩余电流互感器专用于电压剩余电流的信号采集， 与电 气测控装置配套使用，尤其是在电气火灾监控系统领域中被广泛使用， 主要测量低压小电流信号，如30毫安，线性好，灵敏度高。与高压接地 保护使用的零序电流互感器有所不同， AKH-0.66-L剩余电流互感器只能 用在低压配电系统中，用来测量剩余电流、泄漏电流，一般用于中心点 接地系统；而用于接地保护的零序电流互感器，一般测量100毫安以上零 序电流，一般用于小电流接地系统或中心点经小电阻接地系统，与DD系 列继电器配套使用，作为接地保护用。

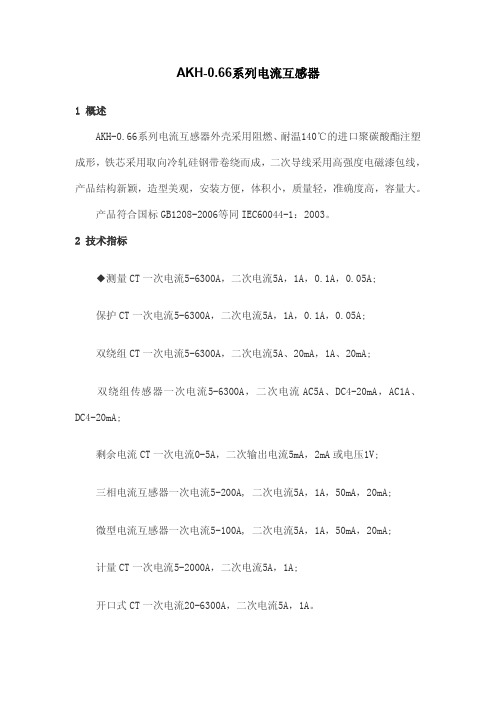

安科瑞AKH-0.66电流互感器

安科瑞AKH-0.66电流互感器

AKH-0.66系列电流互感器1概述AKH-0.66系列电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。

产品符合国标GB1208-2006等同IEC60044-1：2003。

2技术指标◆测量CT一次电流5-6300A，二次电流5A，1A，0.1A，0.05A;保护CT一次电流5-6300A，二次电流5A，1A，0.1A，0.05A;双绕组CT一次电流5-6300A，二次电流5A、20mA，1A、20mA;双绕组传感器一次电流5-6300A，二次电流AC5A、DC4-20mA，AC1A、DC4-20mA;剩余电流CT一次电流0-5A，二次输出电流5mA，2mA或电压1V;三相电流互感器一次电流5-200A,二次电流5A，1A，50mA，20mA;微型电流互感器一次电流5-100A,二次电流5A，1A，50mA，20mA;计量CT一次电流5-2000A，二次电流5A，1A;开口式CT一次电流20-6300A，二次电流5A，1A。

◆额定工作电压AC0.66kV(等效AC0.69kV，GB156-2003)◆额定频率50～60Hz◆环境温度-30℃~70℃最高耐温120℃◆海拔高度≤3000m◆工频耐压3000V/1min50Hz◆用于没有雨雷直接侵袭，无严重污染及剧烈震动的场所3选型说明◆根据一次电流及母线截面等参数选择对应的规格产品。

一次导线穿越互感器窗孔。

打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位。

计量电能可直接利用翻盖小孔加封铅印，以防窃电。

◆工作电流长期不超过1.1倍额定值，允许在1.2倍额定值时短时使用，时间不超过1h;◆根据被测电流大小，选定额定电流比，一般选用比被测电流大2/3左右的额定电流;◆产品极性表示为：一次接线标志P1、P2，相应二次接线标志S1、S2;S1表示P1的同名端，S2表示P2的同名端;◆测量仪表接于S1、S2端上，此时所接回路的总负荷不应超过互感器的额定负荷，当安装仪表位置与电流互感器相距甚远或回路负载较大时，应优先选用二次电流为1A的规格;◆注意根据母排的规格和根数，选用相匹配窗口大小的互感器。

AK-LH电子版说明书.

目录
一、概述…………………………………………………………………………1 二、型号说明……………………………………………………………………1 三、使用条件……………………………………………………………………1 四、技术参数……………………………………………………………………1 五、安装…………………………………………………………………………2 六、定制…………………………………………………………………………2 七、订货须知……………………………………………………………………2 附录一、AK-LH 系列零序电流互感器（高灵敏度）参数表…………………3 附录二、AK-LH 系列零序电流互感器（高精度）参数表……………………4 附录三、AK-LHxxY 系列圆形零序电流互感器参数表………………………8 附录四、AK-LH 系列零序电流互感器选型参考………………………………8 附录五、AK-LH 系列零序电流互感器重量参考………………………………8 附录六、AK-LHS 系列零序电流互感器说明…………………………………9
5;10 6.5-1
5 10
10-1 5
80 196 165 49 173 M8 5;10 5;10 13-1
5;10 20-1
5
50/1
5
50/5 10P 10
75/1 10
75/5
5;10 5-1
5
10
5-1
100/1
5
100/5 10P
10
150/1
10
150/5
20
5;10
5
6.5-1
10
100 216 187 54 193 M8
75/5
5 5-1
10
100/1

人民电器 LMK6-0.66 LMK7-0.66系列电流互感器 产品说明书

LMK6-066LMK7-0.6650(60)Hz 额定电压为0.66kV及以下电路中作电流测量、电能计量或继电保护用，并使测量、保护与高电压相隔离。

产品符合：GB/T 20840.2 标准。

.、系列互感器为户内型电流互感器，适用于额定频率为，装置正常工作条件和安装条件□ 540□ 环境湿度：≤80%。

□ 海拔高度：≤1000m。

□ 安装场所：户内，且无金属粉尘及剧烈震动的场所。

□ 安装场所的大气中无严重污秽，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃。

环境温度：（-~）℃。

产品概述选型指南互感器主要由线圈和塑料外壳组成，干式绝缘。

一次母线从窗孔穿过。

互感器通过紧定螺钉夹持于母排上。

结构特征8010012013060LMK6-0.66LMK7-0.665/3.7510/3.7515200.20.2S0.50.5S300/5400/5……6300/5024主要技术数据外形及安装尺寸LMK6-0.66见图1、图2和表1图1图2表1025订货须知LMK7-0.66见图3、图4和表2图3图4□ 其它要求——如窗孔尺寸、条码、资产号等，请在合同中注明。

订货举例：LMK6-0.66/80 10/3.75VA0.5级 60只。

□ 请注明产品型号规格、二次负荷、相应准确级、电流比、数量。

800/5A026。

数字式剩余电流互感器说明书


时间记 录0
报警实际值 年
月
日
时
安科瑞电气股份有限公司
功后将自动归零（报警信号排除后才能解除）
word
R/W
00~99 表示 2000~20~12
R/W
1~31
word
R/W
0~59
R/W
0~59
word
R/W
0~59
R
例如 10 表示 V1.0 版本
word
word
R
类型 1：剩余电流 2：温度
TT
TNS
TN TNC
TN-C-S
三相三线
N ARCM
负载
ARCM
负载
ARCM
负载
ARCM
负载
L1 L2 L3
L1 L2 L3 N PE L1 L2 L3 PEN
L1 L2 L3 N PE
三相四线
L1 L2 L3 N
ARCM
负载
单相负载
L1 L2 L3 N PE
ARCM
负载
单相负载
L1 L2 L3 PEN
ARCM
负载
单相负载
L1 L2 L3 N PE
ARCM
负载
单相负载
注：表中椭圆圈代表剩余电流互感器；剩余电流互感器在安装时，必须严格区分配电线缆 的 N 线和 PE 线，四线式的 N 线应接入剩余电流互感器。通过剩余电流互感器的 N 线，不得 作为 PE 线。PE 线不得接入剩余电流互感器。在 TNC 系统中，必须先将系统改造形成局部 TT 系统，或改造成 TN-C-S 系统，再按上表接线。
参数 第一路剩余电流值
保留 第一路动作电流值
保留 第一路延时时间值

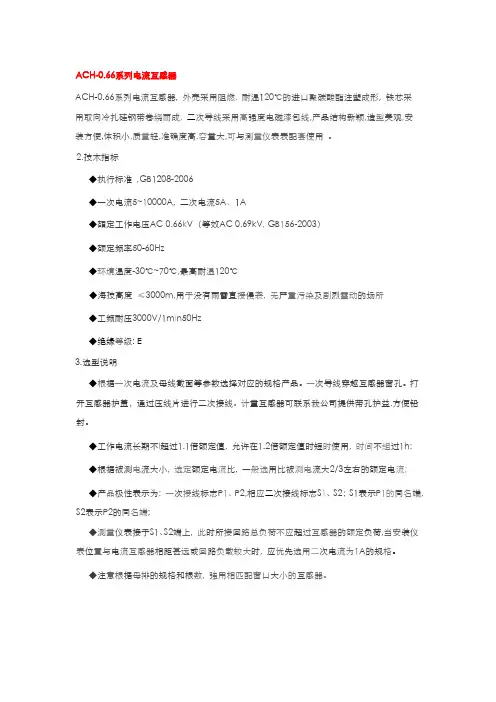

ACH-0.66系列电流互感器

ACH-0.66系列电流互感器
ACH-0.66系列电流互感器, 外売采用阻燃.耐温120℃的进口聚碳酸酯注塑成形, 铁芯采用取向冷扎硅钢带卷绕而成,二次导线采用高强度电磁漆包线,产品结构新颖,造型美观,安装方便,体积小,质量轻,准确度高,容量大,可与測量仪表表配套使用。

2.技木指标
◆执行标准,GB1208-2006
◆一次电流5~10000A, 二次电流5A、1A
◆額定工作电压AC0.66k V（等效AC0.69kV,GB156-2003）
◆额定频率50-60Hz
◆环境温度-30℃~70℃,最高耐温120℃
◆海技高度≤3000m,用于没有雨雪直接侵袭,无严重污染及剧烈震动的场所
◆工频耐压3000V/1m i n50Hz
◆绝缘等级: E
3.选型说明
◆根据一次电流及母线截面等参数选择对应的规格产品。

一次导线穿越互感器窗孔。

打开互感器护盖，通过压线片进行二次接线。

计量互感器可联系我公司提供带孔护益.方便铅封。

◆工作电流长期不l超过1.1倍额定值,允许在1.2倍额定值时短时使用,时间不組过1h:
◆根据被测电流大小,选定额定电流比, 一般选用比被测电流大2/3左右的额定电流;
◆产品极性表示为:一次接线标志P1、P2,相应二次接线标志S1、S2；S1表示P1的同名端, S2表示P2的同名端;
◆测量仪表接于S1、S2端上, 此时所接回路总负荷不应超过互感器的额定负荷,当安装仪表位置与电流互感器相距甚远或回路负载较大时,应优先选用二次电流为1A的规格。

◆注意根据母排的规格和根数,強用相匹配窗口大小的互感器。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.5.2.AKH-0.66SM系列双绕组电流传感器外型
上海安科瑞电气－－专业智能变配电产品供应商
2020年5月23日12时42分
1.6 AKH-0.66G系列计量用电流互感器
1.6.1AKH-0.66G系列计量 用电流互感器主要用于工业 计量用,与计量电能表配套 使用,准确级为0.2S级.主要 规格有: AKH-0.66/30×30I 主要测量 范围5-400A; AKH-0.66/40I、60I、80I、 60I、80I及III型，主要测 量范围200-2000A。 增加双Ｍ８型计量用电流互感 器，主要测量范围5100A,0.2S 、0.2
AKH-0.66SM系列双绕组电流传感器产品主要规格有：S-50I、 S-60II、S-80II、S-100II、S-120II、S-200II。
注意：5A或1A绕组不使用时，必须用1.5平方以上的导线短接。
上海安科瑞电气－－专业智能变配电产品供应商
2020年5月23日12时42分
1.5.3 AKH-0.66sm系列双绕组电流传感器接线示意图
AKH-0.66/I型电流互感器主要适用于（单）多根电缆或单根 母排穿越；
AKH-0.66/II型电流互感器主要适用于（单）多根母排或多根 电缆穿越；
AKH-0.66/III型电流互感器具备I、II型特点，精度高，容量大 的要求。
上海安科瑞电气－－专业智能变配电产品供应商
2020年5月23日12时42分
产品结构仍采用翻盖结构方式，结构新颖，美观大方，安装使用方 便。
AKH-0.66系列双绕组电流互感器产品主要规格有：S-30I、S-40I S-50II、S-60II、S-80II、S-100II、S-120II、S-200II。
注意：5A或1A绕组不使用时，必须用1.5平方以上的导线短接。
上海安科瑞电气－－专业智能变配电产品供应商
AKH-0.66系列电流互感器介绍
介绍人：王琦
电话：0510-86189395 传真：0510-86179835 手机：15370233110
AKH-0.66系列电流互感器
1.1 AKH-0.66系列电流互感器外壳采用阻燃、耐高温可达140℃的PC/ABS 注塑成型，铁芯采用冷轧硅钢带卷绕而成，二次导线采用QZG-2/155高强 度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻， 准确度高，容量大。执行标准GB1208-2006。
双
1S 1
绕
组 电
2S1 +
+
流 传
2S2 - + - -
感 器
A
1S 2
注：1.1S1、1S2输出0-5A或0-1A， 2S1(+)、2S2(-)输出DC 4-20mA;
2.1S1、1S2或2S1、2S2不用时必 须用1.5mm2导线短接。
上海安科瑞电气－－专业智能变配电产品供应商
2020年5月23日12时42分
上海安科瑞电气－－专业智能变配电产品供应商
2020年5月23日12时42分
1.2.1 JDG4-0.5电压互感器外形
上海安科瑞电气－－专业智能变配电产品供应商
2020年5月23日12时42分
1.2.1.1 JDG4-0.5电压互感器订货
JDG4-0.5电压互感器常规测量用 额定电压比：200V/100V；220V/100V；380V/100V；
2020年5月23日12时42分
1.4.2 AKH-0.66系列双绕组电流互感器外型
上海安科瑞电气－－专业智能变配电产品供应商
2020年5月23日12时42分
1.4.3 AKH-0.66系列双绕组电流互感器接线示意图
1S1
1S1
双 绕 组 电
2S1 ARTU
双 绕
2S2
-M32 注：1.1S1、1S2输出0-5A, 2S1、2S2输出0-20mA;
P-60I 800A/0.1A专用于电动机保护单元。
上海安科瑞电气－－专业智能变配电产品供应商
2020年5月23日12时42分
3.AKH-0.66-L系列剩余电流互感器
3.1 AKH-0.66-L系列剩余电流互感器专用于电压剩余电流的信号采集， 与电 气测控装置配套使用，尤其是在电气火灾监控系统领域中被广泛使用， 主要测量低压小电流信号，如30毫安，线性好，灵敏度高。与高压接地 保护使用的零序电流互感器有所不同， AKH-0.66-L剩余电流互感器只能 用在低压配电系统中，用来测量剩余电流、泄漏电流，一般用于中心点 接地系统；而用于接地保护的零序电流互感器，一般测量100毫安以上零 序电流，一般用于小电流接地系统或中心点经小电阻接地系统，与DD系 列继电器配套使用，作为接地保护用。
上海安科瑞电气－－专业智能变配电产品供应商
2020年5月23日12时42分
2.2.AKH-0.66系列保护用电流互感器外形
主要规格有：P-60III、P-80III、
P-100IIIP-120III、P-130III、 P-60×50II、P-80×50II、 P-100×50II 、 P-120×50II 、 P-60I、P-40I,其中P-40I 250A/0.05A
3.2.AKH-0.66系列剩余电流互感器外形
上海安科瑞电气－－专业智能变配电产品供应商
2020年5月23日12时42分
3.3 AKH-0.66-L系列剩余电流互感器与漏电断路器接线
上海安科瑞电气－－专业智能变配电产品供应商
2020年5月23日12时42分
3.4.零序电流互感器接线
组 电
2S1
ARD3
2S2
流
A 2.1S1、1S2或2S1、2S2 流
A
互
不用时必须用1.5mm2 导线短接。互
感
感
器
1S 2
器
1S 2
1.双绕组电流互感器与 ARTU-M32 远程遥测配套接线图
2.双绕组电流互感器与 ARD3 电动机保护器配套接线图
上海安科瑞电气－－专业智能变配电产品供应商
2020年5月23日12时42分
1.4 AKH-0.66S系列双绕组电流互感器
1.4.1 AKH-0.66系列双绕组电流互感器是专用于系统监控的电流采集 单元。产品有两个绕组，其一，（1S1、1S2）用于一般的电流表测 量，额定二次电流为交流5A或1A；其二，（2S1、2S2）用于远程遥 测或与电动机保护单元，也可与我公司数显电流表配套使用，额定 二次电流为交流20mA.与高压的双绕组或三绕组不同，不能认为双绕 组就是两个5A或1A的测量绕组，也不能是一个测量绕组和一个保护 绕组的组合。 AKH-0.66系列双绕组电流互感器一次电流测量范围5-6300A，额定 电压660V，额定频率50-60Hz.
1.5 AKH-0.66SM系列双绕组电流传感器
1.5.1 AKH-0.66系列双绕组电流传感器是专用于系统监控的电流 采集单元。产品有两个绕组，其一，1S1、1S2用于一般的电流表 测量，额定二次电流为交流5A或1A；其二，2S1（+）、2S2（-） 输出端DC24V供电，输出DC4-20mA可与各种自控仪表（如PLC） 以及计算机系统配接。与双绕组电流互感器不同是，该电流传感 器输出DC4-20mA，拓宽了我公司的双绕组应用领域。 AKH-0.66 系列双绕组电流互感器一次电流测量范围5-6300A，额定电压 660V，额定频率50-60Hz.
AKH-0.66系列电流互感器壳体之间的固定采用超声波焊接的方式加以 固定,壳体焊接牢固,密封性能较好. 1.2 AKH-0.66电流互感器按用途分为测量用电流互感器和保护用电流 互感器； 测量用电流互感器又可分为普通测量用互感器、双绕组电流互 感器.双绕组电流传感器、开口式电流互感器和计量用电流互感器。电流 互感器可按输出信号及安装方式及额定电压进行命名，可以命名为： LMK-0.66 L表示电流，M表示母线式安装方式，K表示绝缘介质为塑壳， 0.66表示额定电压不得超过660V，根据GB156-2003标准660V等同690V 。 目前行业低压电流互感器主要型号有：LMK3-0.66，BH-0.66， SDH-0.66，ALH-0.66，CJH-0.66，SHI-0.66，CHI-0.66； 低压电压互感器主要型号为：JDG4-0.5
（单）多根母排或多根电缆穿越
上海安科瑞电气－－专业智能变配电产品供应商
2020年5月23日12时42分
1.3.3.AKH-0.66/III型电流互感器外形 主要规格有：60III、80III、100III、
120III、130III;
上海安科瑞电气－－专业智能变配电产品供应商
2020年5月23日12时42分
1.3.1.AKH-0.66/I型电流互感器外形 主要规格有：30I、40I、60I、80I,主要 适用于（单）多根电缆或单根母排穿越
上海安科瑞电气－－专业智能变配电产品供应商
2020年5月23日12时42分
1.3.1.1 AKH-0.66/I型电流互感器 订货时： 100A/5 A 穿30*10排 或70mm电缆 应选用 AKH-0.66 30I 100A/5 A1级 2.5VA 穿心1匝
AKH-0.66系列保护用电流互感器一般准确级有： 10P5、10P10、10P15、10P20等，其中10P20中， “10”表示复合误差10%示，“P”表示保护，“20” 准确限值系数，用“ALF”表示，ALF=I1/I1n,表示 20倍的额定一次电流，所以10P20就是在20倍额定一 次电流条件下，其复合误差不得超过10%。
1000A/5 A 0.5级 20VA 穿心1匝 穿240电缆 应选用AKH-0.66 60I1000A/5 A 0.2级 穿心1匝
上海安科瑞电气－－专业智能变配电产品供应商
2020年5月23日12时42分
1.3.2.AKH-0.66/II型电流互感器外形 主要规格有：40II、50II、60II、80II、100II、 60X50II、80X50II、100X50II、100X80II、 120X50II、130X50II、220X50II;主要适用于
