电流互感器选型及几种型号厂家的列举

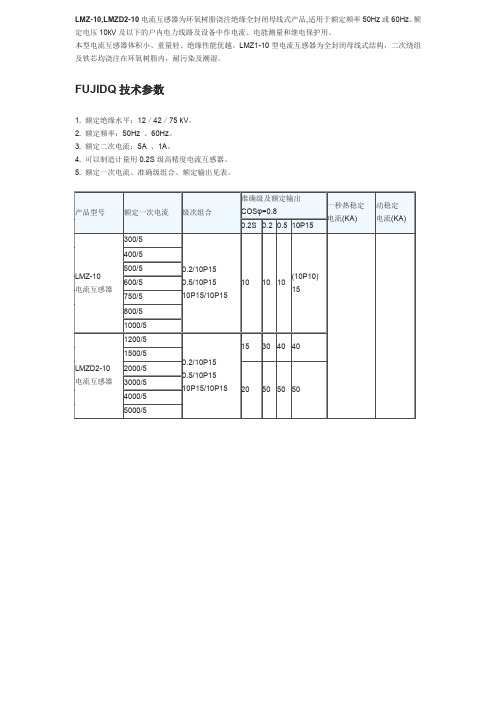

LMZ-10,LMZD2-10电流互感器为环氧树脂浇注绝缘全封闭母线式产品,适用于额定频率50Hz或60Hz、额定电压10kV及以下的户内电力线路及设备中作电流、电能测量和继电保护用。

本型电流互感器体积小、重量轻、绝缘性能优越。

LMZ1-10型电流互感器为全封闭母线式结构，二次绕组及铁芯均浇注在环氧树脂内，耐污染及潮湿。

FUJIDQ技术参数
1. 额定绝缘水平：12／42／75 kV。

2. 额定频率：50Hz 、60Hz。

3. 额定二次电流：5A 、1A。

4. 可以制造计量用0.2S级高精度电流互感器。

5. 额定一次电流、准确级组合、额定输出见表。

订货时请提供以下参数：
产品型号。

额定电流比A。

额定电压比kV。

准确级组合及额定输出VA。

目录1、概述 (1)2、型号说明 (1)3、使用条件 (1)4、产品类型及主要数据 (1)5、安装 (1)6、定制 (2)7、定货注意事项 (2)8、外型示意图 (2)9、附表：技术参数 (3)保定市广源电气有限公司1. 概述零序电流互感器用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用，使装置元件动作，实现保护或监测。

GY －LJ 系列零序电流互感器是电缆型，采用ABS 工程塑料外壳，树脂浇注成全密封，绝缘性能好，外形美观，具有灵敏度高，线性度好，运行可靠，安装方便等特点，其性能优于一般的零序电流互感器。

应用范围广泛，不仅适应电磁型继电保护，还能适应电子和微机保护装置，用户可根据系统的运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）选用相适应的零序电流互感器。

2. 型号说明3.使用条件3.1 环境温度：–10℃～60℃日平均气温不超过+40℃； 3.2 海拔高度≤1000m (高原使用时特殊定货)； 3.3 相对湿度≤85％；3.4 周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。

4.产品类别及主要数据4.1 电压：0.38～66KV ； 4.2 电网频率：50Hz ；4.3 同名端，一次由互感器正面“ L1”侧穿入，二次为“ K1”；4.4 型号及数据，外形尺寸见图表。

5.安装5.1 整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。

5.2 开口式互感器安装可随时进行，具体安装方法如下： （1）拆下互感器“ K1”、“ K2”的联接压片。

（2）将互感器顶部两条内六角螺栓松开拆下，互感器就分成两部分。

（3）将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。

（4）将联接片固定在“ K1”、“K2”上。

GY –L J □ □ □广源公司 电流互感器 接地保护设计序号（A 、B 、J ） 内孔直径B （整体式）/K （开口式）保定市广源电气有限公司6. 定制由于电力系统的快速发展，运行方式多种多样，各类型的保护及装置层出不穷，又有大批的保护装置进口，所需要零序电流互感器种类也就很多，我公司可根据用户需要，设计生产各种零序电流互感器和各种内孔的互感器以及其配套的保护装置内的变送传感器。

电流互感器选型及几种型
厂家的列举
Revised by BLUE on the afternoon of December 12,2020.
A K H-0.66/K开口式电流互感器
1.选型的标准
1、低压供电客户的负荷电流为50A以上时，电能表不宜直通，应采用电流互感器接入方式。

2、选择电流互感器的一次额定电流，就是选择额定变比，应保证其在正常运行中的实际负荷电流达到额定值的60%左右，至少应不小于30%。

3、电流互感器二次连线须用单芯铜线，不能太长太细，截面积不少于4平方毫米。

4、电流互感器运行中二次不允许开路。

5、电流互感器接线必须按减极性连接。

6、高压电流互感器K2端要可靠接地。

7、按线路计算电流的1.5倍来选择一次侧的电流。

8、电流互感器二次侧必须一点接地。

注意二次绕组的极性。

2.安科瑞选型手册
3.LMZ0.66型
4.正太电器
5.江苏博斯特
电磁式。

电流互感器型号及主要参数1.HSCT系列电流互感器-额定电流：5A、10A、20A、30A等-出口信号：4～20mA、0～5V、0～10V等（可定制）-频率范围：50Hz/60Hz-额定负载：10VA～100VA-分度精度：0.2、0.5-额定短时热电电流：30～60倍额定电流-绝缘电压：3kV～6kV-结构形式：直插式、组合式、分体式等2.LPCT系列电流互感器-额定电流：100A、200A、400A、600A等-出口信号：0～5V、4～20mA等（可定制）-工作电压：600VAC-频率范围：50Hz/60Hz-额定负载：0.5VA～10VA-分度精度：0.2、0.5-载流元件材料：硅钢片-环境温度：-10℃～+60℃3.TQ系列电流互感器-额定电流：50A、100A、200A、400A等-出口信号：0～1A、0～5A等（可定制）-频率范围：50Hz/60Hz-额定负载：1.5VA～10VA-分度精度：0.2、0.5、1.0-静态误差：±0.1%～±2.5%-绝缘电压：2.5kV～6kV4.SCT系列电流互感器-额定电流：50A、100A、200A、400A等-出口信号：0～5A、0～20mA等（可定制）-频率范围：50Hz/60Hz-额定负载：1.25VA～20VA-分度精度：0.2、0.5、1.0-额定短路电流：80倍额定电流-静态误差：±0.2%～±3%-绝缘电压：3kV～6kV-安装方式：直插式、分体式等以上仅是几个常见的电流互感器型号及其主要参数，实际市场上还有很多其他型号和规格的电流互感器可供选择。

在选择合适的电流互感器时，需要根据具体的应用场景和要求，综合考虑其额定电流、出口信号、频率范围、额定负载、分度精度、耐压等参数。

ABBLN系列电流互感器技术说明书1 概述LN 系列电流互感器可用于0.69KV 以下电力系统，可作为监测和采集交流电流的一次设备。

其外观如图1所示。

图1 LN 系列电流互感器外观图设电流互感器的视在功率为S 0，负载的视在功率为S 1，则线路损耗S L 为：SL I S S S L 2210ρ=−= 在上式中，I 为电流互感器的二次绕组电流，L 为导线长度，S 为导线截面，ρ为导线电阻系数。

由式中可见线路损耗S L 与电流互感器的二次绕组电流I 的平方成正比。

所以，为了要进行精密地测量，则必须要设法降低电流互感器的二次绕组电流。

LN 系列电流互感器的二次绕组电流可视需求选择和1安或5安，接线端子均引入接线盒内，接线非常方便。

LN 系列电流互感器的测量过载电流倍数为2倍额定电流，测量精度为0.2%至0.5%。

2 LN 系列电流互感器技术参数符合标准:IEC60044-1:1996 电流互感器GB1208: 1997 电流互感器表2.1 二次绕组电流为1A 的LN 系列电流互感器技术参数外形尺寸(mm) 型号与规格 额定电流比(A) 额定电压(kV) 准确级 额定负荷(VA) 一次穿心匝数宽 厚 高穿孔尺寸(mm) 5/1 15 10/1 10 15/1 5 20/1 430/1 340-60/1 2 75-100/1150/12.5 LN2 200-300/1 0.69 0.5 5 1 59 30 78 Φ23或30.5×1130/1 3 40-60/1 275-100/1150/12.5200-400/1 5 LN3 500-800/1 0.69 0.5 10 175 44 97Φ30.6或42×11 200-400/1 5500-800/1 0.5101000/1 15LN4 1200/1 0.69 0.220 1 86 45 106 52×31300-400/1 5500-800/1 0.5101000/1 151200/1 20LN5 1500/1 0.69 0.2 20 1 10145 114 65×34 600-800/1 0.5 10 1000/1 151200-1500/1 20LN6 2000/1 0.69 0.2 40 1 11845 119 82×321500/1 20LN7 2000-3000/1 0.69 0.2 40 1 14048 124 105×341500/1 20LN8 2000-4000/1 0.69 0.2 40 1 16748 150 125×521500/1 20LN9 C型 2000-5000/1 0.69 0.2 40 1 25248 150 205×35表2.2 二次绕组电流为5A 的ABB LN 系列电流互感器技术参数 外形尺寸(mm) 型号与规格额定电流比(A) 额定电压(kV) 准确级 额定负荷(VA) 一次穿心匝数宽 厚 高穿孔尺寸(mm) 5/5 1510/5 10 15/5 5 20/54 30/53 40-60/5 2 75-100/5 150/5 2.5LN2 200-300/5 0.69 0.55 159 30 78Φ23或30.5×1130/5 3 40-60/5 275-100/5150/5 2.5200-400/5 5 LN3500-800/5 0.690.510 1 75 44 97Φ30.6或42×11200-400/5 5 500-800/50.510 1000/5 15 LN41200/5 0.690.2 20 1 86 45 106 52×31300-400/5 5 500-800/50.510 1000/515 1200/5 20 LN5 1500/5 0.690.2 20 1 10145 114 65×34600-800/5 0.510 1000/515 1200-1500/5 20 LN62000/5 0.690.2 40 1 11845 119 82×321500/520 LN72000-3000/5 0.69 0.2 40 1 14048 124 105×34 1500/520 LN82000-4000/5 0.69 0.2 40 1 16748 150 125×52 1500/520 LN9 C型2000-5000/5 0.690.240125248 150 205×35。

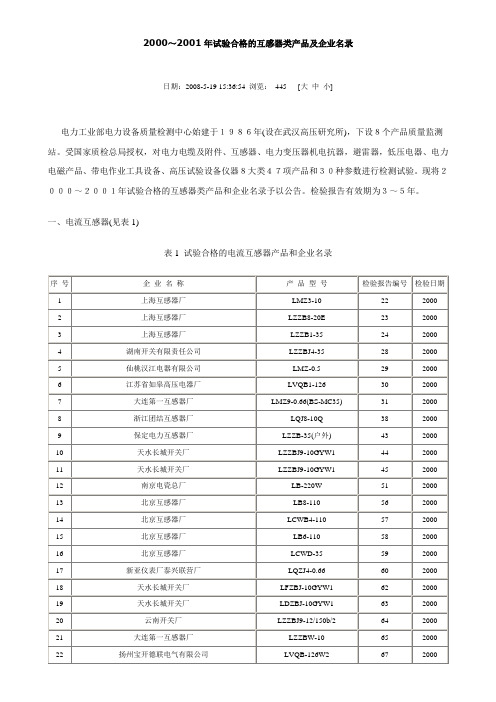

2000～2001年试验合格的互感器类产品及企业名录
日期：2008-5-19 15:36:54 浏览：445 [大中小]
电力工业部电力设备质量检测中心始建于１９８６年(设在武汉高压研究所)，下设８个产品质量监测站。

受国家质检总局授权，对电力电缆及附件、互感器、电力变压器机电抗器，避雷器，低压电器、电力电磁产品、带电作业工具设备、高压试验设备仪器８大类４７项产品和３０种参数进行检测试验。

现将２０００～２００１年试验合格的互感器类产品和企业名录予以公告。

检验报告有效期为３～５年。

一、电流互感器(见表1)
表1 试验合格的电流互感器产品和企业名录
二、电压互感器(见表2)
表2 试验合格的电压互感器产品和企业名录
三、组合式互感器(见表3)
表3 试验合格的组合式互感器产品和企业名录
4 三相干式组合互感器(见表4)
表4 试验合格的三相干式组合互感器产品和企业名录。

零序电流互感器型号选型 - 互感器零序电流互感器的应用一般都选用较小变比，常用的如：50/5；75/5；100/5；150/5；200/5；20/1；50/1；100/1；150/1；200/1，由于只有发生一次接地故障时,零序电流互感器才有输出.人们不会让接地电流很大时才使爱护动作。

(不用考虑躲过负荷电流)可是由于一次绕组是电力电缆，仅有一匝，这样，50/5；10/1的零序电流互感器的二次额定匝数，仅10匝，所以50/5、10/1的零序电流互感器负荷特性较差，实际负载阻抗和零序电流互感器的容量不全都时将会消灭较大的误差，而且在低于额定电流时误差也会加大，所以在允许的状况下尽量先用大一些的变化。

零序电流互感器一般都用在高压系统，一个独立的系统，有一个（可能产生的）最大接地电流，当系统中某一线路（或设备）发生接地故障时，让故障线路的电源侧断路器跳开，这个故障信号是从零序电流互感器检测到并送到爱护器，让断路器跳闸。

选择零序电流互感器的方法主要有二条：1、所接线路发生接地时，接地电流能使爱护正确动作（包括发信），不使零序电流互感器发生磁饱和，就是依据系统最大接地电流来选；2、依据所接电缆（线路的方式（三芯电缆还是三根单芯电缆）及电缆的大小（零序电流互感器的孔）来选择（配置）。

6KV系统经消弧线圈接地或不接地，任何出线电缆的接地电流应能让零序电流互感器检测到，由于电缆上的接地线引出部位不同，存在电缆接地线穿不穿过零序电流互感器的问题，当电缆接地线在电缆上的引出部位在零序电流互感器下面时，电缆接地线不穿过零序电流互感器，直接到接地端上；当电缆接地线引出部位在零序电流互感器上部时，电缆接地线要穿过零序电流互感器，并在零序电流互感器以上部分要做好绝缘处理。

按这样的接法，零序电流互感器才能检测到电缆的接地电流。

零序电流互感器：这是一种利用单相接地故障线路的零序电流值较非故障电路大的特征，用电流互感器取出零序电流信号使继电器动作，实现有选择性跳闸或发出信号的装置。

测量型低压电流互感器品种及选型方法1、概述测量型低压电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。

产品符合国标GB1208-2006。

2、国主要品牌及型号国生产测量型低压电流互感器厂家、型号品牌繁多，主要常见的产品有：康比利KLY-M系列电流互感器；涌纬自控YWBH-0.66系列电流互感器；华波LN-0.66系列电流互感器；国能LMZ1-0.66系列电流互感器；博继电气LMZJ1-0.5W系列电流互感器、RCT-0.66系列电流互感器；山城LSD-0.66系列电流互感器；迪克森电器DX系列电流互感器；信电电器LMZ1-0.66系列电流互感器；迅驰电气LMZ1-0.5系列电流互感器、LMK-0.66系列电流互感器；凯宇电器LQG-0.66系列电流互感器；永上LMK1.2.3-0.66系列电流互感器；三江互感器LQG-0.66系列电流互感器；华东电器LMZJI-0.66系列电流互感器；华立仪表LMZW-0.66系列电流互感器；嘉善永博SDH-0.66系列电流互感器；华通LQZJ4-0.66系列电流互感器；安科瑞AKH-0.66I 型电流互感器，即AKH-0.66-30I、AKH-0.66-40I、AKH-0.66-60I、AKH-0.66-80I；AKH-0.66II电流互感器，即AKH-0.66-40II、AKH-0.66-50II、AKH-0.66-60II、AKH-0.66-80II、AKH-0.66-100II、AKH-0.66-60×50II、AKH-0.66-80×50II、AKH-0.66-100×50II、AKH-0.66-120×80II、AKH-0.66-130×50II、AKH-0.66-150×50II、AKH-0.66-170×100II、AKH-0.66-180×50II、AKH-0.66-200×50II、AKH-0.66-220×50II、AKH-0.66-260×50II；AKH-0.66III型电流互感器，即AKH-0.66-60III、AKH-0.66-80III、AKH-0.66-100III、AKH-0.66-120III、AKH-0.66-130III；还有AKH-0.66-M8型、AKH-0.66-φ8型、AKH-0.66-φ12型；二工的ALH-0.66I、ALH-0.66II、ALH-0.66III、ALH-0.66-M8、ALH-0.66-φ8、ALH-0.66-φ12；雅达YDBH0.66-30I、YDBH0.66-40I、YDBH0.66-40II、YDBH0.66-60II、YDBH0.66-100II、YDBH0.66-120II；江阴长江电器的CJH-0.66I型、CJH-0.66II 型、CJH-0.66III型、CJH-0.66M型；彼爱琪的BH-0.66I型、BH-0.66II型、BH-0.66III型、BH-0.66M 型、BH-0.66φ型；桑迪SDH-0.66I型、SDH-0.66II型、SDH-0.66III型、SDH-0.66M型；虎牌(达特利电器LMK3-0.66I型、LMK3-0.66II型、LMK3-0.66III型、LMK3-0.66M8型、LMK3-0.66φ型等等。
