(推荐)地图符号设计

实习二地图符号的设计与使用一、实习目的学会在常用的制图软件中地图符号的设计制作方法。

二、实验知识准备符号：以图形方式对地图中的地理要素、标注和注记进行描述、分类或排列，以找出并显示定性关系和定量关系。

根据符号绘制的几何类型，可将其分为四类：标记、线、填充和文本。

样式：是一种容器，用于对地图上出现的可重复使用的事物进行存放；可通过样式来存储、组织和共享符号及其他地图组成部分。

创建符号并直接将其应用于要素和图形，可将多种符号组合到一起进行存储、管理和共享，这些组合到一起的符号统称为样式。

三、实习内容及操作指导建立自己的符号样式系统，设计绘制点状、线状和面状符号，要求:1) 设计如下点符号：其中A为每位同学各自姓名的每一个字。

2) 设计制作如下线状符号简单的带轮廓的道路多车道带轮廓的道路虚线铁路符号3) 绘制填充符号4) 利用自己建立的符号系统绘制要素图层。

操作指导：1、浏览点、线、面符号样式：打开ArcMap，单击菜单栏中自定义->样式管理器，如下图1-1弹出样式管理器，点击左侧的样式目录，即可查看相应的样式。

图1-12、创建样式3.1在符号选择器对话框中单击样式引用按钮（图3-1），或者在样式管理器对话框中单击样式按钮，打开样式引用对话框。

3.2在样式引用对话框中，单击创建新样式（图3-2）。

3.3导航到所需目录。

3.4输入要创建的新样式的名称。

3.5单击保存。

3.6单击确定。

样式引用3-1图Array图3-23、创建新的符号符号可以在符号选择器中创建，也可以在样式管理器中创建，下面分别进行讲述。

3.1符号选择器中创建新符号单击内容列表中的图层的符号，弹出符号选择器（图4-1），在符号选择器中可以修改这些符号的颜色、大小等基本属性。

单击编辑符号按钮打开符号属性编辑器（图4-2）即可编辑自定义的符号。

步骤：a.从符号选择器对话框中选择一个符号作为初始符号。

b.使用当前符号框中的控件在符号选择器对话框中直接更改大小、颜色等基本符号属性。

地图符号设计的基本原则
地图符号设计以能方便阅读、加强记忆、为最广泛的使用者所接受为出发点。

各类地图常采用不同的符号系统，这与地图的内容、主旨、比例尺、作用和功能以及使用方式密切相关。

不同地图的符号设计要求各不相同，但有一些共同的基本原则。

1.形状要图案化
设计时，要以景物的真实情况为准，经概括、抽象达到图案化，且要清晰明了，不能晦涩难懂，这样才便于绘制。

2.种类要简化
性质相同、特征类似的物体，就可以使用同一种符号作为参考量，加以适当的变量来区别。

3.符号要有对比协调性
符号的对比性指不同种类的符号之间应该有明显的区别、分清主次，才更方便使用者识别。

符号的协调性是指符号大小的相互联系及依存关系。

4.符号要有逻辑系统性
同种符号，在性质相近的情况下，通常类似，其在系统上具有一定的联系，使之形成一种系列。

5.图形色彩要有象征性
如海洋用蓝色、草地用绿色。

6.整体要有艺术性
有艺术性的地图符号也是一种美感和享受的结合。

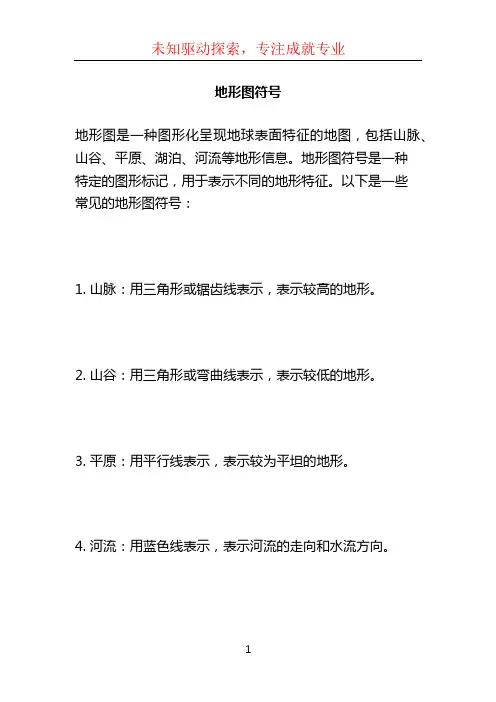

地形图符号
地形图是一种图形化呈现地球表面特征的地图，包括山脉、山谷、平原、湖泊、河流等地形信息。

地形图符号是一种
特定的图形标记，用于表示不同的地形特征。

以下是一些
常见的地形图符号：
1. 山脉：用三角形或锯齿线表示，表示较高的地形。

2. 山谷：用三角形或弯曲线表示，表示较低的地形。

3. 平原：用平行线表示，表示较为平坦的地形。

4. 河流：用蓝色线表示，表示河流的走向和水流方向。

5. 湖泊：用蓝色填充表示，表示水域。

6. 沙漠：用斜线表示，表示沙漠地区。

7. 森林：用树木的图标表示，表示森林地区。

8. 城市：用方形或圆形表示，表示城市及其位置。

这些符号可以根据地图制图的国家和地区的不同而有所差异，但一般遵循国际标准符号体系。

在地形图上，这些符号通常与地图的比例尺一起绘制，以便读者可以准确理解地图上的地形特征。

上海世博地图点状符号设计一，背景：地理信息系统（GIS）是一种特定的十分重要的空间信息系统，它是在计算机硬件、软件系统支持下，对整个或部分地球表层空间中的地理分布数据进行采集、储存、管理、运算、模拟、分析、显示和描述的技术系统。

自动制图是GIS 的主要功能之一，通过图形编辑，可根据用户的需要对数字地图进行整饰，按照给定的符号、注记和颜色进行图形显示或绘图仪输出，地图采用图式符号语言来表达空间对象的数量、质量等特征，使其更形象化，准确化，具有可读性和可量测性。

地图符号是地图的语言，它是表达地图内容的主要手段。

地图符号是由形状不同、大小不一、色彩有别的图形或文字组成，它能够传递地理事物在空间位置、形状、质量、数量和各事物之间的相互联系及区域总体特征等方面的信息，因此地图符号库的设计在地理制图及GIS中具有重要地位。

ArcGIS作为一个优秀的国外GIS软件，其自带的符号库显然不符合中国人的习惯，在使用中经常带来很多不便，因此就有必要开发新的制作符号库的方法。

二，设计所需要的软件环境：前期利用ArcGIS对图像进行矢量化图片处理软件：电脑自带的画图工具平台搭建工具：visual studio+ArcEngine三，数据源：上海世博园区图（矢量化得到）世博展馆建筑照片（jpg格式）四，点状符号设计具体步骤：4.1图片下载：从世博官网上找出37个参展国家（主要参展国家）的展馆建筑图4.2图片处理：利用电脑自带的画图工具对这些图片进行图片大小的处理，并且将其格式4.3建立style格式的文件：打开ArcMap，点击Tools菜单下的styles选择Style Manage….在Arcmap的Tools的符号管理器中新建一个style格式的文件符号库，命名为EXPO.style,将37个图片一一导入，并进行相应的编辑修改，构成一个世博展馆符号库。

4.4图片导入：点击Maker Symbols，右击空白区域，选择NEW︱Maker Symbols…，打开了Symbol Property Editor对话框。

地图符号的评析、设计与应用一、地图符号评析以下是一幅加拿大地图，我将就里面的五个地图符号做些评析1、这属于面状符号，表示的是机场。

由一个圈以及里面的红色简易飞机图组成。

图形简单而形象，十分易懂，颜色搭配也比较合理。

2、这属于线状符号，表示的是国界线。

而且此符号十分简洁，由红色虚线组成，红色本身就是比较显眼的色彩，用于表现国界线正好。

3、这属于面状符号，表示的是首都。

有黄色正方形包含一个红色小正方形组成，黄色具有庞大稳定的含义，用来表示一个国家，而中间的红色方块显得十分突出，此符号简约不简单地表达了首都这个地理位置。

4、这属于面状符号，表示的是湖。

符号很简单，由淡蓝色方块表示，这个符号十分形象，蓝色本就是湖的颜色。

5、这属于面状符号，表示的是海港。

符号选取深蓝色，与海的颜色接近，显得深沉而深远，图形是一个简易的船的图形，海港与船只的确有着紧密的联系，用来表示海港也很形象。

二、地图符号设计与应用1、这是个地图符号表示的是邮局，绿色是邮局的标志性颜色，而整个符号就是一个简易的邮筒，上面写着post四个字母。

邮局的主要工作就是负责邮寄信件包裹等，而邮筒具有象征性的意义。

2、这个地图符号表示的是图书馆，图书馆主要以藏书为主，所以在我设计的地图符号中，由三本颜色不同的书组成，颜色不同表示图书种类繁杂，有三本表示图书馆藏书甚多。

3、这个地图符号表示的是美术馆。

符号由一个相框中配上一副简笔画组成。

美术馆主要是用来展示一些艺术品的，而我觉得我设计的地图符号以它鲜明的色彩拥有了独特的艺术感。

4、这个地图符号表示的是加油站。

符号是一个油桶的简易图形，加油站里主要就是油桶了，所以油桶当之无愧为加油站的标志性物体。

我选择了红色，一来是因为油桶大多数是红色的，二来是因为我觉得红色很显眼，十分突出，适合作为加油站地图符号的主要色调。

5、这个地图符号表示的是五金店。

符号主要就是一个简笔画的螺丝，五金店，专卖以下工具：锯子、钻子、螺丝、改锥、水龙头、锁、管子、打气桶、电线等一类的东西。

地理图例符号大全地理图例符号是地图制图中非常重要的一部分，它们用来表示地图上的各种地理要素和地理现象。

地理图例符号的使用可以使地图更加直观、清晰，方便人们快速地理解地图上的信息。

下面将介绍一些常见的地理图例符号，希望能对大家有所帮助。

1. 地形图例符号。

地形图例符号用来表示地形特征，如山脉、河流、湖泊等。

通常，山脉用等高线表示，河流用蓝色线条表示，湖泊用蓝色填充表示。

此外，还有一些特殊地形，如火山、盆地等，也有相应的符号表示。

2. 植被图例符号。

植被图例符号用来表示地图上的植被分布情况，如森林、草原、沙漠等。

通常，森林用绿色表示，草原用黄色表示，沙漠用棕色表示。

不同类型的植被有不同的符号，可以帮助人们快速了解地图上的植被分布情况。

3. 动物图例符号。

动物图例符号用来表示地图上的动物分布情况，如熊、鹿、狼等。

通常，动物图例符号会在地图上标注动物的分布区域，并用相应的图标表示不同种类的动物。

这些符号可以帮助人们了解地图上的动物资源情况。

4. 地质图例符号。

地质图例符号用来表示地图上的地质特征，如矿产资源、地质构造等。

通常，矿产资源用不同的颜色或图案表示，地质构造用特定的线条表示。

地质图例符号可以帮助人们了解地图上的地质情况，对地质勘探和资源开发具有重要意义。

5. 气候图例符号。

气候图例符号用来表示地图上的气候分布情况，如气温、降水量、风向等。

通常，气温用色块表示，降水量用等高线表示，风向用箭头表示。

气候图例符号可以帮助人们了解地图上的气候情况，对农业生产和气候变化研究具有重要意义。

6. 人文图例符号。

人文图例符号用来表示地图上的人文要素，如城市、道路、建筑物等。

通常，城市用圆点表示，道路用线条表示，建筑物用图标表示。

人文图例符号可以帮助人们了解地图上的人文景观和人类活动分布情况。

总之，地理图例符号在地图制图中起着非常重要的作用，它们可以帮助人们快速地理解地图上的各种地理要素和地理现象。

因此，制作地图时需要准确使用地理图例符号，使地图更加直观、清晰，方便人们获取信息。

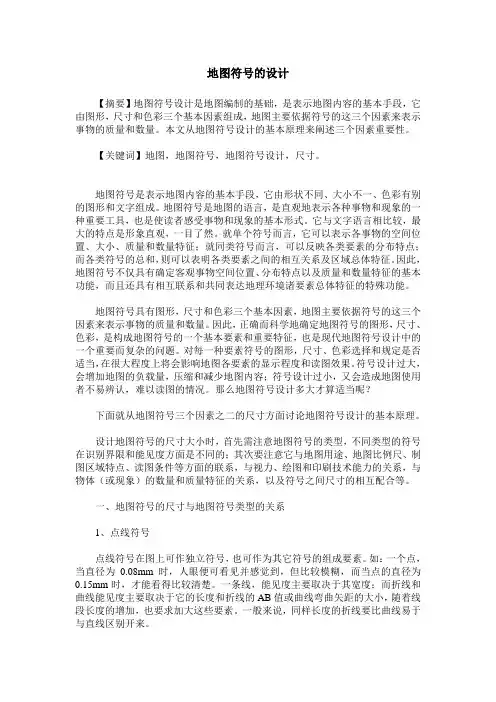

地图符号的设计【摘要】地图符号设计是地图编制的基础，是表示地图内容的基本手段，它由图形，尺寸和色彩三个基本因素组成，地图主要依据符号的这三个因素来表示事物的质量和数量。

本文从地图符号设计的基本原理来阐述三个因素重要性。

【关键词】地图，地图符号，地图符号设计，尺寸。

地图符号是表示地图内容的基本手段，它由形状不同、大小不一、色彩有别的图形和文字组成。

地图符号是地图的语言，是直观地表示各种事物和现象的一种重要工具，也是使读者感受事物和现象的基本形式。

它与文字语言相比较，最大的特点是形象直观，一目了然。

就单个符号而言，它可以表示各事物的空间位置、大小、质量和数量特征；就同类符号而言，可以反映各类要素的分布特点；而各类符号的总和，则可以表明各类要素之间的相互关系及区域总体特征。

因此，地图符号不仅具有确定客观事物空间位置、分布特点以及质量和数量特征的基本功能，而且还具有相互联系和共同表达地理环境诸要素总体特征的特殊功能。

地图符号具有图形，尺寸和色彩三个基本因素，地图主要依据符号的这三个因素来表示事物的质量和数量。

因此，正确而科学地确定地图符号的图形，尺寸、色彩，是构成地图符号的一个基本要素和重要特征，也是现代地图符号设计中的一个重要而复杂的问题。

对每一种要素符号的图形，尺寸、色彩选择和规定是否适当，在很大程度上将会影响地图各要素的显示程度和读图效果。

符号设计过大，会增加地图的负载量，压缩和减少地图内容；符号设计过小，又会造成地图使用者不易辨认，难以读图的情况。

那么地图符号设计多大才算适当呢？下面就从地图符号三个因素之二的尺寸方面讨论地图符号设计的基本原理。

设计地图符号的尺寸大小时，首先需注意地图符号的类型，不同类型的符号在识别界限和能见度方面是不同的；其次要注意它与地图用途、地图比例尺、制图区域特点、读图条件等方面的联系，与视力、绘图和印刷技术能力的关系，与物体（或现象）的数量和质量特征的关系，以及符号之间尺寸的相互配合等。

如何进行地图制图中的符号设计与标注地图作为一种有效的信息传递工具，在我们日常生活中扮演着重要的角色。

无论是旅行、出行，还是寻找特定地点，地图都能提供准确而详细的指引。

然而，一个好的地图不仅需要准确标示地理位置，还需要符号设计与标注以更好地向读者传递信息。

那么，如何进行地图制图中的符号设计与标注呢？首先，符号的设计要符合人们的直观认知。

地图符号设计需要根据人们对事物的直观认识来进行。

比如，针对地理特征，我们可以使用山形符号表示山脉，水滴符号表示湖泊或河流。

这样的符号设计可以帮助读者更好地把握地理特征的位置和规模，并在第一时间获取相关信息。

其次，符号的颜色和形状需要具有一致性和对比度。

一致的颜色和形状可以帮助读者更好地辨认和区分不同类型的符号。

例如，使用红色标注重要设施，使用绿色标注公园或植被丰富的区域。

在形状设计上，可以使用圆形表示点状物体，使用线段表示道路或河流，使用多边形表示区域范围。

此外，对比度的运用也是很重要的，符号的颜色和形状应该与背景有足够的对比，以确保读者能够清晰地辨认出符号。

除了符号设计，地图的标注也是至关重要的。

标注的目的是为了提供进一步的信息，使读者更加全面地了解地图所代表的区域。

在进行标注时，需要注意几个方面。

首先是标注的内容要精简明了，避免冗长和复杂的解释。

其次，标注的字体要清晰易读，字号适中，以便读者方便观看。

此外，标注的位置也需要恰当，应与所标示的地理特征相对应，以免产生混淆或歧义。

另外，针对特定的目的地图，有时还需要进行专门的符号设计与标注。

比如，旅游地图需要标注景点、餐厅、酒店等信息；公交地图需要标注公交线路和车站；地质地图需要标注地下资源和地层情况等等。

因此，在进行地图制作时，需根据目的与读者需求进行针对性的符号设计和标注。

只有符合读者需求的地图，才能真正达到信息传递的目的。

在进行地图制图中的符号设计与标注时，还需要注意一些细节问题。

首先，符号之间要有适当的间距，避免重叠和混乱。
