电流互感器介绍(典藏版)

电流互感器的原理和应用介绍电流互感器（Current Transformer，缩写为CT）是一种常用的电力测量仪表，用于测量和监测电力系统中的电流。

它的原理是通过电磁感应现象将大电流变换为小电流，从而方便测量和保护电力系统。

电流互感器的工作原理是基于法拉第电磁感应定律。

当通过主绕组的电流变化时，会在次级绕组中产生电动势，进而产生次级电流。

电流互感器的主绕组通常由导线或导体制成，由电力系统中的电流所通过。

次级绕组则与测量仪表相连接，输出与主绕组电流成比例的次级电流。

电流互感器主要包括铁芯和绕组两部分。

铁芯的作用是增强磁路，提高磁感应强度，以确保电流互感器的测量精度和线性度。

绕组则是通过电流互感器的主绕组和次级绕组来实现电流的变换。

主绕组的匝数较多，一般为电力系统中的高电流线路，次级绕组的匝数比较少，一般为测量仪表的输入端。

次级绕组的匝数与主绕组的比例关系决定了电流互感器的变比。

电流互感器具有广泛的应用领域。

其主要用途之一是电力系统中的电流测量。

在低电流测量领域，电流互感器比直接连接测量仪表更为安全和方便。

同时，电流互感器也能够保护电力系统的设备和人员，当电流超过预设的阈值时，可以触发保护装置进行断电操作。

电流互感器还可用于电能计量。

在工业和商业用电中，电能计量是非常重要的，它影响到能源消费、费用计算以及电力负荷管理。

电流互感器可以将高电流线路转换为低电流，使得电能计量仪表能够进行准确的测量。

此外，电流互感器也常用于电力负荷监测和电力系统的故障检测。

通过安装电流互感器在电力系统中的关键部位，可以实时监测电流的波动和电力负荷的变化，为电力系统的运维和管理提供关键数据。

同时，电流互感器也可用于故障检测，当电流异常或超载时，其次级绕组输出的电流信号会触发保护装置进行相应的处理。

总结一下，电流互感器是电力系统中常用的测量和保护设备，它通过电磁感应原理将高电流变换为低电流，从而方便测量和保护。

电流互感器的主要应用包括电流测量、电能计量、电力负荷监测和故障检测等。

电流互感器基本介绍作用电流互感器（Current transformer 简称CT）[1]的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。

如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。

使用1）电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载电流互感器串联2）按被测电流大小，选择合适的变化，否则误差将增大。

同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故3）二次侧绝对不允许开路，因一旦开路，一次侧电流I1全部成为磁化电流，引起φm和E2骤增，造成铁心过度饱和磁化，发热严重乃至烧毁线圈；同时，磁路过度饱和磁化后，使误差增大。

电流互感器在正常工作时，二次侧近似于短路，若突然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通呈现严重饱和的平顶波，因此二次侧绕组将在磁通过零时感应出很高的尖顶波，其值可达到数千甚至上万伏，危及工作人员的安全及仪表的绝缘性能。

另外，二次侧开路使二次侧电压达几百伏，一旦触及将造成触电事故。

因此，电流互感器二次侧都备有短路开关，防止二次侧开路。

在使用过程中，二次侧一旦开路应马上撤掉电路负载，然后，再停电处理。

一切处理好后方可再用。

4）为了满足测量仪表、继电保护、断路器失灵判断和故障滤波等装置的需要，在发电机、变压器、出线、母线分段断路器、母线断路器、旁路断路器等回路中均设2～8个二次绕阻的电流互感器。

对于大电流接地系统，一般按三相配置；对于小电流接地系统，依具体要求按二相或三相配置5）对于保护用电流互感器的装设地点应按尽量消除主保护装置的不保护区来设置。

例如：若有两组电流互感器，且位置允许时，应设在断路器两侧，使断路器处于交叉保护范围之中6）为了防止支柱式电流互感器套管闪络造成母线故障，电流互感器通常布置在断路器的出线或变压器侧7）为了减轻发电机内部故障时的损伤，用于自动调节励磁装置的电流互感器应布置在发电机定子绕组的出线侧。

电流互感器一．基本概念和基本原理1．基本概念互感器：一种变压器，供测量仪器、仪表、继电器和其它类似电器用。

电流互感器：一种互感器，在正常使用条件下其二次电流与一次电流实质上成正比，而其相位差在联结方法正确时接近于零的互感器。

电流互感器主要分为两大类：测量级互感器和保护级互感器。

电力线路中的电流各不相同，通过电流互感器一、二次绕组匝数比的配置，可以将不同的线路电流变换成较小的标准电流值，一般是5A或1A，这样可以减小仪表和继电器的尺寸，简化其规格，有利于这些设备的小型化、标准化，所以说电流互感器的主要作用是：a. 传递信息供给测量仪表、仪器或继电保护、控制装置；b. 使测量、保护和控制装置与高电压相隔离；c.有利于测量仪器、仪表和保护、控制装置的小型化、标准化。

测量级互感器：专门用于测量电流和电能的电流互感器。

如：3、1、0.5、0.2、0.1、0.5S、0.2S、0.1S、0.3、0.6、1.2、1M、2M保护级互感器：专门用于继电保护和自动控制的电流互感器。

如：5P、10P、C类互感器（如C800）、5PR、10PR、PX、X、PS、PL 、TPX、TPY、TPS铁心开气隙的目的：控制剩磁铁心需开气隙的电流互感器：5PR、10PR、TPY执行标准：国标：GB 1208-2006 电流互感器GB 16847-1997 保护用电流互感器暂态特性技术要求国际标准：IEC 60044-1、IEC 60044-6其它国家标准：IEEE/C57.13、CAN3-C13、AS 60044.1、BS等600/1A的CT二次匝数为600÷1=6003．套管型电流互感器的基本参数及基本常识3.1 额定电流比：例1：300-400-600/5A，即表示此互感器有三个变比，其额定一次电流分别为300、400及600A，额定二次电流为5A，二次匝数应分别为60、80及120匝。

S1-S2：300/5、60匝S1-S3：400/5、80匝S1-S4：600/5、120匝例2：600/5MR、C800 （美国标准IEEE Std C57.13-1993）MR：多变比C类互感器：相当于10P20800：二次端电压（V）C800：相当于10P20、200V A出线标记――X2-X3 50/5 10匝X1-X2 100/5 20匝X1-X3 150/5 30匝X4-X5 200/5 40匝X3-X4 250/5 50匝X2-X4 300/5 60匝X1-X4 400/5 80匝X3-X5 450/5 90匝X2-X5 500/5 100匝X1-X5 600/5 120匝20匝10匝50匝40匝X1X2X3X4X53.2 准确级要求3.2.1保护级互感器：3.2.1.1标准准确限值系数ALF：5、10、15、20、30、40等。

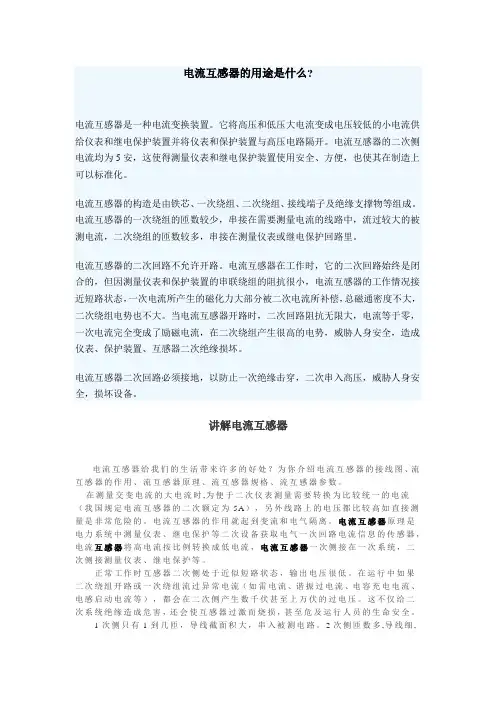

电流互感器的用途是什么?电流互感器是一种电流变换装置。

它将高压和低压大电流变成电压较低的小电流供给仪表和继电保护装置并将仪表和保护装置与高压电路隔开。

电流互感器的二次侧电流均为5安，这使得测量仪表和继电保护装置使用安全、方便，也使其在制造上可以标准化。

电流互感器的构造是由铁芯、一次绕组、二次绕组、接线端子及绝缘支撑物等组成。

电流互感器的一次绕组的匝数较少，串接在需要测量电流的线路中，流过较大的被测电流，二次绕组的匝数较多，串接在测量仪表或继电保护回路里。

电流互感器的二次回路不允许开路。

电流互感器在工作时，它的二次回路始终是闭合的，但因测量仪表和保护装置的串联绕组的阻抗很小，电流互感器的工作情况接近短路状态，一次电流所产生的磁化力大部分被二次电流所补偿，总磁通密度不大，二次绕组电势也不大。

当电流互感器开路时，二次回路阻抗无限大，电流等于零，一次电流完全变成了励磁电流，在二次绕组产生很高的电势，威胁人身安全，造成仪表、保护装置、互感器二次绝缘损坏。

电流互感器二次回路必须接地，以防止一次绝缘击穿，二次串入高压，威胁人身安全，损坏设备。

讲解电流互感器电流互感器给我们的生活带来许多的好处？为你介绍电流互感器的接线图、流互感器的作用、流互感器原理、流互感器规格、流互感器参数。

在测量交变电流的大电流时,为便于二次仪表测量需要转换为比较统一的电流（我国规定电流互感器的二次额定为5A），另外线路上的电压都比较高如直接测量是非常危险的。

电流互感器的作用就起到变流和电气隔离。

电流互感器原理是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等。

正常工作时互感器二次侧处于近似短路状态，输出电压很低。

在运行中如果二次绕组开路或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。

电流互感器知识整理电流互感器知识简介为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小电流,供给测量仪表和保护装置使用.执行这些变换任务的设备,最常见的就是我们通常所说的互感器.进行电压转换的是电压互感器(voltagetransformer),而进行电流转换的互感器为电流互感器(currenttransformer),简称为CT.本文将讨论电流互感器的相关基本知识.1.电流互感器的基本原理1.1电流互感器的基本等值电路如图1所示.图1电流互感器基本等值电路图中,Es—二次感应电势,Us—二次负荷电压,Ip—一次电流,Ip/Kn—二次全电流,Is—二次电流, Ie—励磁电流,N1—一次绕组匝数,N2—二次绕组匝数,Kn—匝数比,Kn=N2/N 1,Xct—二次绕组电抗(低漏磁互感器可忽略),Rct—二次绕组电阻,Zb—二次负荷阻抗(包括二次设备及连接导线),Ze—励磁阻抗.电流互感器的一次绕组和二次绕组绕在同一个磁路闭合的铁心上.如果一次绕组中有电流流过,将在二次绕组中感应出相应的电动势.在二次绕组为通路时,则在二次绕组中产生电流.此电流在铁心中产生的磁通趋于抵消一次绕组中电流产生的磁通.在理想条件下,电流互感器两侧的励磁安匝相等,二次电流与一次电流之比等于一次绕组与二次绕组匝数比。

即：IpN1=IsN2Is＝Ip×N1/N2=Ip/Kn1.2.电流互感器极性标注电流互感器采用减极性标注的方法，即同时从一二次绕组的同极性段通入相同方向的电流时，它们在铁芯中产生的磁通方向相同。

当从一次绕组的极性端通入电流时，二次绕组中感应出的电流从极性端流出，以极性端为参考，一二次电流方向相反，因此称为减极性标准。

由于电流方向相反，且铁心中合成磁通为零。

因此得下式：N1Ip-N2Is=0(本来励磁安匝的和为零，但考虑到两个电流的流动方向相对于极性端不同，因此两者为减的关系)。

电流互感器三级参数表1. 介绍电流互感器是一种用于测量交流电流的传感器。

它可以将高电流变换为低电流，以便于测量和保护设备。

电流互感器广泛应用于电力系统、工业自动化、电气仪表等领域。

电流互感器的性能参数对其应用和使用十分重要。

本文将详细介绍电流互感器的三级参数表。

2. 一级参数2.1 额定电流额定电流是电流互感器能够正常工作的最大电流值。

它通常以安培（A）为单位表示。

额定电流的选择应根据被测电路的最大电流确定，一般应选择大于被测电路最大电流的额定电流，以确保电流互感器在正常工作范围内。

2.2 额定频率额定频率是电流互感器设计用于测量的交流电频率。

常见的额定频率有50Hz和60Hz，根据不同的国家和地区电力系统的标准而定。

额定频率的选择应与被测电路的频率一致，以确保测量的准确性。

2.3 额定负荷额定负荷是电流互感器能够承受的最大负荷功率。

它通常以伏安（VA）为单位表示。

额定负荷的选择应根据被测电路的负荷功率确定，一般应选择大于被测电路负荷功率的额定负荷，以确保电流互感器在正常工作范围内。

3. 二级参数3.1 准确度等级准确度等级是衡量电流互感器测量准确性的重要参数。

它通常以百分比或小数表示，表示电流互感器输出值与实际值之间的偏差。

常见的准确度等级有0.1级、0.2级、0.5级等。

准确度等级越高，表示电流互感器的测量准确性越高，但成本也会相应增加。

3.2 额定热负荷额定热负荷是电流互感器能够承受的最大热负荷功率。

它通常以伏安（VA）为单位表示。

额定热负荷的选择应根据电流互感器内部元件的耐热能力确定，以确保电流互感器在长时间高负荷工作时不会过热损坏。

3.3 额定绝缘水平额定绝缘水平是电流互感器的绝缘能力。

它通常以伏特（V）为单位表示。

额定绝缘水平的选择应根据电流互感器所处的工作环境确定，以确保电流互感器在高压环境下能够安全可靠地工作。

3.4 额定短时热电流额定短时热电流是电流互感器能够承受的短时间内的最大电流值。

电流互感器知识整理电流互感器知识简介为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小电流,供给测量仪表和保护装置使用.执行这些变换任务的设备,最常见的就是我们通常所说的互感器.进行电压转换的是电压互感器(voltagetransformer),而进行电流转换的互感器为电流互感器(currenttransformer),简称为CT.本文将讨论电流互感器的相关基本知识.1.电流互感器的基本原理1.1电流互感器的基本等值电路如图1所示.图1电流互感器基本等值电路图中,Es—二次感应电势,Us—二次负荷电压,Ip—一次电流,Ip/Kn—二次全电流,Is—二次电流, Ie—励磁电流,N1—一次绕组匝数,N2—二次绕组匝数,Kn—匝数比,Kn=N2/N 1,Xct—二次绕组电抗(低漏磁互感器可忽略),Rct—二次绕组电阻,Zb—二次负荷阻抗(包括二次设备及连接导线),Ze—励磁阻抗.电流互感器的一次绕组和二次绕组绕在同一个磁路闭合的铁心上.如果一次绕组中有电流流过,将在二次绕组中感应出相应的电动势.在二次绕组为通路时,则在二次绕组中产生电流.此电流在铁心中产生的磁通趋于抵消一次绕组中电流产生的磁通.在理想条件下,电流互感器两侧的励磁安匝相等,二次电流与一次电流之比等于一次绕组与二次绕组匝数比。

即：IpN1=IsN2Is＝Ip×N1/N2=Ip/Kn1.2.电流互感器极性标注电流互感器采用减极性标注的方法，即同时从一二次绕组的同极性段通入相同方向的电流时，它们在铁芯中产生的磁通方向相同。

当从一次绕组的极性端通入电流时，二次绕组中感应出的电流从极性端流出，以极性端为参考，一二次电流方向相反，因此称为减极性标准。

由于电流方向相反，且铁心中合成磁通为零。

因此得下式：N1Ip-N2Is=0(本来励磁安匝的和为零，但考虑到两个电流的流动方向相对于极性端不同，因此两者为减的关系)。

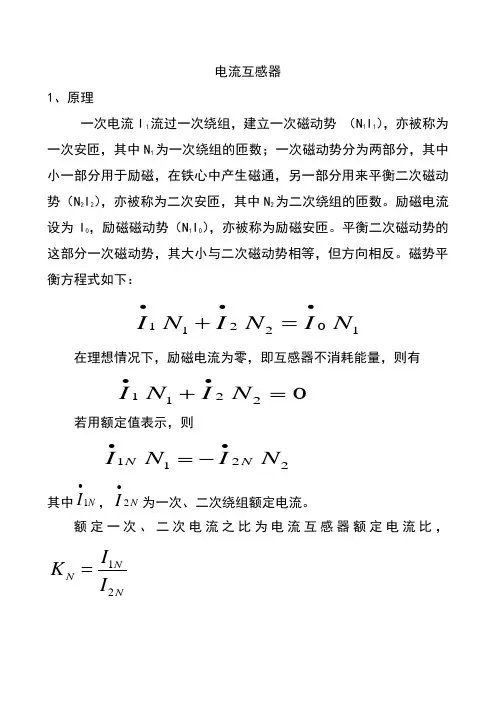

电流互感器1、原理一次电流I １流过一次绕组，建立一次磁动势 （N 1I 1），亦被称为一次安匝，其中N 1为一次绕组的匝数；一次磁动势分为两部分，其中小一部分用于励磁，在铁心中产生磁通，另一部分用来平衡二次磁动势（N 2I 2），亦被称为二次安匝，其中N 2为二次绕组的匝数。

励磁电流设为I 0，励磁磁动势（N 1I 0），亦被称为励磁安匝。

平衡二次磁动势的这部分一次磁动势，其大小与二次磁动势相等，但方向相反。

磁势平衡方程式如下：120121I N I N I N ∙∙∙+=在理想情况下，励磁电流为零，即互感器不消耗能量，则有12120I N I N ∙∙+=若用额定值表示，则1212N N I N I N ∙∙=-其中1N I ∙，2N I ∙为一次、二次绕组额定电流。

额定一次、二次电流之比为电流互感器额定电流比，12N N NI K I =PPZ B电流互感器工作原理I ∙22I N ∙22I ∙-01I N电流互感器的等值电路如下图所示：B根据电工原理，励磁电流在铁心中建立主磁通，它穿过一次、二次绕组的全部线匝。

由于互感器铁心有磁滞和涡流损耗，励磁电流的一部分供给这些损耗，称为有功部分，另一部分用于励磁，称为无功部分。

所以励磁电流与主磁通相差ϕ角，这个角称为铁损角。

主磁通在二次绕组中感应出电动势2E ∙，相位相差90︒（滞后）；则：222()B E I Z Z ∙∙=+式中 Z 2---二次绕组的内阻抗，Z 2= R 2 +ｊＸ2Z B ―――二次负荷，Z B ＝R Ｂ +ｊＸＢ二次电流的相位滞后于二次感应电动势α角。

22arctan BBX X R R α+=+一次电流1I ∙是（2I ∙-）和I ∙之和，一次电流与（2I ∙-）相差δ角。

可见由于励磁电流0I ∙的存在，一、二次电流在变换的大小和相位上都存在差别，这就是互感器的误差。

特别要注意，电流互感器在运行中不允许开路，如果二次开路，二次电流2I ∙为零，一次安匝全部用于励磁，铁心高度饱和，励磁磁通由正弦波变为平顶波，二次感应电动势变为峰值很高的尖顶波，对人身和设备将造成危害。

互感器基础知识介绍内容预览测量用互感器在电力线路中用于对交流电压或电流进行变换，以满足高电压或大电流的测量，起着一次系统与二次系统之间的桥梁作用。

一、电流互感器1、电流互感器简称为TA，种类也很多，按电压等级分为低压和高压；按一次线圈的匝数可分为单匝式和多匝式；按外形可分为羊角式和穿心式；按安装方法可分为支持式和穿墙式；按绝缘方式可分为油浸式、干式和瓷绝缘；按安装地点可分为户内式和户外式；按铁芯多少可分为单铁芯和多铁芯。

2、TA的型号一般表为：□ □ □--□ □--□第一个方框代表：L（电流）第二个方框代表：见下表第三个方框代表：见下表第四个方框代表：额定电压第五个方框代表：准确度等级第六个方框代表：额定电流表一：电流互感器的字母意义第二个方框A 穿墙式第三个方框Z 浇注绝缘B 支持式C 瓷绝缘D 贯穿式单匝W 户外装置F 贯穿式复匝 B 过流保护M 贯穿式母线型G 改进型R 装入式 D 差动保护Q 线圈式S 速饱和C 瓷箱式J 接地保护或加大容量Z 支柱式Q 加强型Y 低压型K 瓷外壳式3、电流互感器工作原理（原理接线见右图）（1）电流互感器的特点是： (1)一次线圈串联在电路中，并且匝数很少，因此，一次线圈中的电流完全取决于被测电路的负荷电流，而与二次电流无关；(2)电流互感器二次线圈所接仪表和继电器的电流线圈阻抗都很小，所以正常情况下，电流互感器在近于短路状态下运行。

电流互感器一、二次额定电流之比，称为电流互感器的额定互感比：kn=I1n/I2n。

因为一次线圈额定电流I1n己标准化，二次线圈额定电流I2n统一为5(1或0.5)安，所以电流互感器额定互感比亦已标准化。

kn还可以近似地表示为互感器一、二次线圈的匝数比，即kn≈kN=N1/N2式中N1、N2为一、二线圈的匝数。

（2）电流互感器使用时注意事项电流互感器二次侧不允许开路运行。

如果电流互感器二次侧开路，铁芯中的磁通随一次电流的增大面急剧增大，不仅引起铁心严重饱和，而且在二次侧感应产生一个高电压，对二次回路绝缘有严重危害，甚至击穿烧坏，而且由于铁心饱和，磁感应强度的曲线变化陡度增加，引起二次侧感应电势出现很高的尖顶波，其电压幅值可达2~3KV的危险数值，这时如果有人触及二次回路，也容易造成触电伤害。

电流互感器的作用功能主治1. 电流互感器的定义电流互感器（Current Transformer，简称CT）是一种电气测量仪器，用于测量交流电路中的电流，将大电流变成小电流，以便进行测量和保护。

它通常由一根导线穿过磁芯形成一个线圈，通过电流的感应作用来实现电流的测量。

2. 电流互感器的作用•电流测量：电流互感器主要用于测量交流电路中的电流，将高电流变成适合测量的低电流信号。

通过测量电流，可以实现对电路负载、设备运行状态等参数的监测和记录。

•电能计量：电流互感器在电力系统中广泛应用于电能计量。

通过电流互感器将电网中的电流转换成标准电流进行计量，可提供准确的电能消耗数据，实现公正公平的电费结算。

•电流保护：电流互感器在电力系统中起到重要的保护作用。

通过将电流互感器连接到继电器或保护装置中，可以实现对电路中的过载、短路等异常情况进行监测和保护，及时切断电路以防止设备损坏或人身安全事故的发生。

•信号传输：电流互感器可将电流信号转换成标准的信号输出，方便传输和接收。

这样可以实现与监控、控制系统的无线或有线连接，实现远程监测和控制。

3. 电流互感器的功能•电流放大：电流互感器通过磁芯的感应作用将大电流变成小电流，同时可以根据需要进行电流放大。

这样可以在电流较小的情况下进行精确的测量和保护。

•精度高：电流互感器具有很高的测量精度，通常能够达到高于0.1级别的精度要求。

这使得电流互感器在实际应用中能够提供准确可靠的测量结果。

•线性度好：电流互感器具有较好的线性特性，即在整个测量范围内，输出信号与输入信号之间的关系呈现线性关系。

这使得电流互感器在测量和保护过程中能够提供更加准确的结果。

•宽频带：电流互感器在频率范围较宽的情况下能够保持较好的性能。

通常，在50Hz到5kHz的频率范围内，电流互感器的性能变化较小，能够满足各种交流电路的需求。

4. 电流互感器的主治•测量和监测：电流互感器可以测量电路中的电流大小，提供准确的测量结果。

电流互感器介绍电流互感器是一种常用的测量电流的传感器，它是将高电压线路中的电流通过互感原理转换成可以测量的小电流信号。

它广泛应用于电力系统、工业自动化、铁路、石化等领域，为电能计量、保护和控制系统提供了重要的测量数据。

一、原理及工作方式电流互感器采用的核心原理是互感作用。

当高压线路中通过电流时，产生的磁场会在互感器的一侧诱发出较小的次级电流。

电流互感器通常由一个主线圈（一侧）和一个次级线圈（另一侧）组成。

主线圈通常由高导磁材料制成，次级线圈则由细导线绕制而成。

主线圈与次级线圈的匝数比决定了互感器的转化比例。

电流互感器的工作方式可以分为两种：负载型和无负载型。

负载型电流互感器通常用于测量设备或系统的电流，其次级线圈的负载电阻一般为固定值，根据欧姆定律可以得到电流的大小。

无负载型电流互感器则常用于保护和控制系统，其次级线圈不连接负载，通过次级线圈测量的电流信号被输入到保护和控制装置中进行处理。

二、特点和应用领域1.高精度：电流互感器具有较高的精度和线性度，可以有效地实现电流的准确测量，误差较小。

2.安全性：互感器可将高压线路中的电流转换为较小的次级电流，以保护测量设备和人身安全。

3.高灵敏度：电流互感器能够测量很小的电流变化，对于需要高精度电流测量的场合非常适用。

4.高可靠性：互感器通常采用绝缘材料和特殊封装，以确保其在恶劣环境下的正常工作。

5.宽频带：电流互感器具有较宽的频率范围，可以适应不同频率的交流电流测量需求。

6.大通量：互感器的主线圈绕制密度高，具有较大的磁通量，能够有效地捕捉到高压线路中的电流信号。

1.电力系统：在电能计量、电力调度、设备保护和故障检测中，互感器起到了至关重要的作用。

2.工业自动化：在电机控制、电力监测和系统诊断中，互感器可以提供精确的电流数据，保证系统运行的稳定性和安全性。

3.铁路系统：电流互感器在铁路供电系统中用于电流测量和隔离，确保铁路线路的正常运行和安全操作。

4.石化行业：互感器可以用于石油、化工等领域的电流监测和控制，提高工作效率和生产安全性。

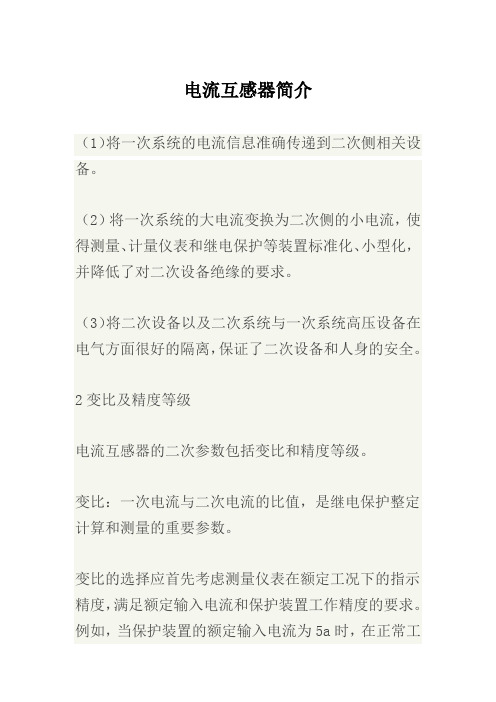

电流互感器简介（1）将一次系统的电流信息准确传递到二次侧相关设备。

（2）将一次系统的大电流变换为二次侧的小电流，使得测量、计量仪表和继电保护等装置标准化、小型化，并降低了对二次设备绝缘的要求。

（3）将二次设备以及二次系统与一次系统高压设备在电气方面很好的隔离，保证了二次设备和人身的安全。

2变比及精度等级电流互感器的二次参数包括变比和精度等级。

变比：一次电流与二次电流的比值，是继电保护整定计算和测量的重要参数。

变比的选择应首先考虑测量仪表在额定工况下的指示精度，满足额定输入电流和保护装置工作精度的要求。

例如，当保护装置的额定输入电流为5a时，在正常工作条件下，测量级电流互感器的二次输出电流应在1～4.5a之间。

如果太小（如小于0.5A），则不合理。

由于保护级电流互感器在系统故障时的不饱和性，使得保护级电流互感器的变比大于测量级电流互感器。

注意电流互感器的一次绕组，串变比不变，容量加倍，并联变比加倍，容量不变。

对于二次绕组，串比不变，容量增加一倍；并联比减少一半时，容量不变。

准确度级：目前，国内采用的电流互感器的准确度级有六个：0.1、0.2、0.5、1、3、5级。

按照计量、测量类和保护类两类讨论，计量测量类需要运行时精确测量，满足正常负荷下测量要求，保护类在故障态时进行保护，满足极限情况下的要求。

计量、测量准确等级：0.1、0.2、0.5等。

如0.5级表示在额定工况下，电流互感器的传递误差不大于0.5%。

保护准确等级：一般采用P级，例如，5P20，表示20倍额定电流下误差是5%，所以保护级虽然精度不如计量测量级，但具有很强的抗饱和能力。

所以CT的绕组不能使用错误，否则容易出现饱和现象，对于继电保护部分将出现误动或拒动（纵差保护容易误动，因为检测差流过大。

后备保护由于采集数值过小又会出现拒动的情况）。

3、标号原则对于不同用途的交流回路，使用不同的数字组。

如：电流回路通常为400～599，电压回路标号范围600～799。
