主变保护的原理和调试

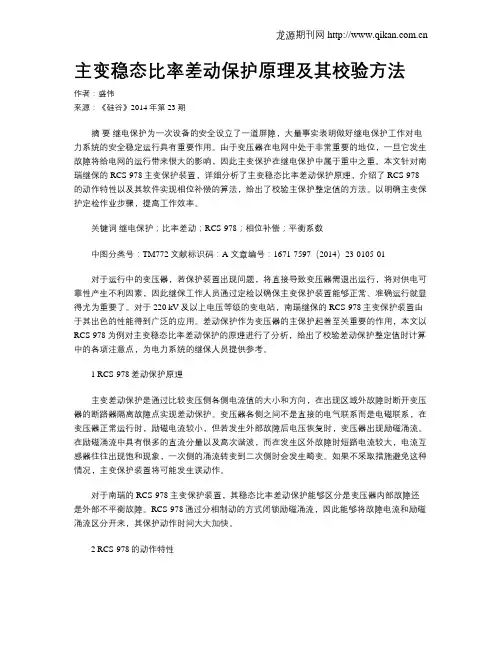

主变稳态比率差动保护原理及其校验方法作者：盛伟来源：《硅谷》2014年第23期摘要继电保护为一次设备的安全设立了一道屏障，大量事实表明做好继电保护工作对电力系统的安全稳定运行具有重要作用。

由于变压器在电网中处于非常重要的地位，一旦它发生故障将给电网的运行带来很大的影响，因此主变保护在继电保护中属于重中之重。

本文针对南瑞继保的RCS-978主变保护装置，详细分析了主变稳态比率差动保护原理，介绍了RCS-978的动作特性以及其软件实现相位补偿的算法，给出了校验主保护整定值的方法。

以明确主变保护定检作业步骤，提高工作效率。

关键词继电保护；比率差动；RCS-978；相位补偿；平衡系数中图分类号：TM772 文献标识码：A 文章编号：1671-7597（2014）23-0105-01对于运行中的变压器，若保护装置出现问题，将直接导致变压器需退出运行，将对供电可靠性产生不利因素，因此继保工作人员通过定检以确保主变保护装置能够正常、准确运行就显得尤为重要了。

对于220 kV及以上电压等级的变电站，南瑞继保的RCS-978主变保护装置由于其出色的性能得到广泛的应用。

差动保护作为变压器的主保护起着至关重要的作用，本文以RCS-978为例对主变稳态比率差动保护的原理进行了分析，给出了校验差动保护整定值时计算中的各项注意点，为电力系统的继保人员提供参考。

1 RCS-978差动保护原理主变差动保护是通过比较变压侧各侧电流值的大小和方向，在出现区域外故障时断开变压器的断路器隔离故障点实现差动保护。

变压器各侧之间不是直接的电气联系而是电磁联系，在变压器正常运行时，励磁电流较小，但若发生外部故障后电压恢复时，变压器出现励磁涌流。

在励磁涌流中具有很多的直流分量以及高次谐波，而在发生区外故障时短路电流较大，电流互感器往往出现饱和现象，一次侧的涌流转变到二次侧时会发生畸变。

如果不采取措施避免这种情况，主变保护装置将可能发生误动作。

主变保护原理及调试方法主变保护是电力系统中最重要的保护之一，主要用于保护主变电站及其上下级设备的安全稳定运行。

主变保护的原理是在保证主变电站稳定运行的基础上，对主变及其连接线路的故障进行快速鉴别和切除，以防止更广泛的故障扩展。

调试主变保护的方法主要有以下三个方面：一、检查主变保护装置的配置和设置1.确认主变保护装置的型号和版本，检查是否与设计要求一致；2.检查主变保护装置的通信设置，包括通信接口、通信地址等是否正确；3.检查主变保护装置的保护定值设置，包括过流保护定值、间歇动作时间、时间限制定值等是否合理；4.检查主变保护装置的故障录波设置，确保能够记录故障发生前的电流、电压等信息。

二、进行保护信号的测试和验证1.对主变保护的各个元件进行测试，包括电压互感器、电流互感器、保护开关等，确保信号的正确输出；2.对保护信号进行验证，与实际电网数据进行对比，确保保护装置能够正确鉴别故障；3.对主变保护的各个功能进行测试，包括过流保护、差动保护、方向保护、欠频保护等，确保各功能齐全且工作正常。

三、进行系统联动和自动化测试1.对主变保护与其他保护装置进行联动测试，包括电网侧保护、变压器侧保护等，确保保护装置之间的协调动作；2.对自动化功能进行测试，包括自动重合闸、自动调压、自动开关等，确保自动化功能正常工作；3.进行应急停电和恢复供电测试，模拟实际故障情况，验证保护装置的响应速度和过程控制能力。

除了上述方法，还应注意以下几个调试要点：1.检查保护回路的接线和接地，确保保护信号传输的可靠性；2.定期对保护装置进行校准和维护，保证其工作的可靠性和准确性；3.在调试过程中，注意保护装置的动作记录和故障录波分析，找出问题所在，并进行相应调整；4.保护设置要符合实际运行情况，对于特殊情况或系统变动，要及时调整保护定值；5.保持与设备厂家和运维人员的沟通交流，及时了解新技术和装置。

总之，主变保护的调试是一个复杂而细致的过程，需要运用多种方法和手段来保证保护装置的正确配置和可靠性。

主变差动保护调试方法主变差动保护是我们平时调试频率最高，难度最大，过程最复杂的一种保护类型，在调试过程中经常会遇到各种各样的问题，这里介绍一个主变差动保护的调试方法，以武汉豪迈电力继保之星6000C（传统保护用继保之星1600）为调试工具来做南瑞继保RCS-978和国电南自PST-1200主变差动保护试验，相信大家看了之后会觉得差动保护其实很简单很明了，将那些繁杂的公式转换都抛之脑后。

一、加采样来到现场第一步别急着开始做试验，首先我们要看保护装置的采样信息。

数字保护我们要先导取模型文件，一般后台厂家会给我们全站SCD文件，在继保之星6000C上按照步骤导入配置文件，配置通道时最好按照高中低通道1、2、3，通道映射为ABC、abc、UVW的顺序，以免弄错弄糊涂了，正确设置三侧变比信息。

然后按照通道接好光纤，在接光纤的时候可以先接保护装置侧，然后接继保仪RX光口，如果指示灯点亮表示接的正确，如果没有亮表示接反了换另一根光纤接RX。

南瑞继保RCS-978用的是方口（LC口），国电南自PST-1200用的是圆口（ST口）。

准备工作做好之后可以按照图1所示设置参数：图1传统继保可以先接线接线时按照黄绿红ABC相的顺序，只有六路电流先接上高中侧（或者高低侧）电流，接好线后开机可以按照图2所示设置参数：图2每相设置不同的电压电流量方便检查采样值。

在加采样值时以防保护动作产生报文不方便看采样信息最后先将主保护功能退掉。

在加采样值时如果不正确可检查以下情况。

数字继保：确保模型文件导入正确；通道设置与所用的实际光口通道一致；通道映射与交流试验所用的相别对应；CT、PT变比设置与保护装置内部变比一致；高中低三侧SMV接受压板均打开状态；波形监测是否有实时波形输出状态。

传统继保：电流开路指示灯是否处于点亮状态；两根电流测试线是否接反；测试线是否接对位置；CT二次侧划片是否与保护侧断开以防产生分流。

二、看差流采样值信息无误后第二步可以看差流信息，在此以江西鹰潭洪桥220kV变电站两套保护装置配置信息为例来完成下面的操作。

主变差动速断调试方法一、主变差动速断保护系统的组成二、主变差动速断保护系统的调试方法1.配置准确的电流互感器：在主变差动速断保护系统中，电流互感器是非常关键的设备，它会直接影响到保护系统的准确性和可靠性。

因此，在调试过程中，要仔细检查电流互感器的连接和配置，确保其参数的准确性。

2.完成保护信号的传输：保护信号的传输是主变差动速断调试的一个重要环节。

在调试过程中，应检查其保护信号传输线路的连接是否良好，信号接地是否正常，并进行必要的调整和修复。

3.设置合适的差动速断保护区域：根据实际情况，合理设置差动速断保护区域。

保护区域应与主变的故障灵敏区域相重合，确保在主变发生内部故障时能够及时地启动差动速断保护。

4.调试差动速断保护的动作阈值：调试过程中，应根据实际情况逐步调整差动速断保护的动作阈值。

调试时，可以通过增加敏感性来降低差动速断保护动作的阈值，以提高保护系统的灵敏度和可靠性。

5.模拟实际故障进行调试：为了检验主变差动速断保护系统的工作性能，可以模拟实际故障进行调试。

模拟故障时，可以通过外部电源或其他特殊测试设备来模拟故障的发生，观察差动速断保护是否能够正确地进行动作。

6.检查差动速断保护的动作指示：在调试差动速断保护系统时，应注意检查其动作指示是否准确可靠。

可以通过仔细观察差动速断保护装置的显示面板、动作指示灯等，来判断其动作的准确性。

7.检查差动速断保护的复归功能：差动速断保护系统应具备复归功能，即在故障消失后能够自动复归。

在调试过程中，可以分别模拟故障和取消故障，观察差动速断保护是否能够及时复归。

8.与其他保护装置的协调工作：在主变差动速断保护调试过程中，还需要与其他保护装置进行协调工作。

比如与主变差流保护、主变过流保护等进行协调，确保主变在发生故障时能够及时切除故障部分。

三、主变差动速断保护系统的调试注意事项1.调试工作应在专业人员的指导下进行，确保调试的准确性和安全性。

2.在调试过程中应注意保护设备的接线及接地问题，确保保护信号的准确传输。

主变保护检验调试报告1.检验目的：本次检验旨在验证主变保护装置的性能和正确性，确保在异常情况下对主变进行及时准确的保护和动作。

2.检验内容：（1）电气连接检查：检查主变保护装置与主变之间的接线是否正确，并使用万用表对各个接点进行测量，确保连接良好。

（2）保护参数校验：校验保护装置中的参数设置，包括定值设定、动作时间设定、及决策逻辑设定等，确保参数设定正确。

（3）保护装置操作检验：通过对主变保护装置进行手动和自动动作检验，验证主变保护动作的准确性和可靠性。

（4）保护软件升级：如有需要，对主变保护软件进行升级，确保其与最新技术要求保持一致。

3.检验过程及结果：（1）电气连接检查：检查发现主变保护装置与主变之间的接线正确，各个接点的电气连接良好，电阻值正常，无明显异常。

因此，电气连接检查通过。

（2）保护参数校验：根据主变的额定参数，对主变保护装置中的各项参数进行校验。

经过比对，发现参数设置正确，与额定参数匹配。

保护装置的定值设定、动作时间设定、决策逻辑设定等均符合设计要求。

因此，保护参数校验通过。

（3）保护装置操作检验：首先进行手动动作检验，按下手动操作按钮，模拟保护装置接收到异常信号后进行动作。

经实际操作，保护装置对异常信号进行了准确的判断，并对主变实施了正确的保护动作。

手动动作检验通过。

随后进行自动动作检验，断开主变输入电源，模拟主变发生故障。

保护装置迅速响应，并在较短时间内将主变与电网切断，有效保护了主变和电网的安全。

自动动作检验通过。

（4）保护软件升级：根据厂家要求，进行主变保护软件升级。

升级过程中，按照操作手册的步骤进行，确保升级操作正确。

升级完成后，进行软件版本检查，确认已升级到最新版本。

保护软件升级通过。

4.总结：通过上述检验过程，确认主变保护装置的性能和正确性。

保护装置能够及时准确地对主变进行保护和动作，有效保障了电网的正常运行和主变的安全运行。

保护参数设置合理，保护装置操作准确可靠。

主变差动保护的调试校验一、相关的知识保护的制动特性曲线由3段折线组成，其中第一段和第三段的斜率固定为0.2和0.7，第二段折线的斜率可由用户整定，一般整定为0.5。

曲线中含有2个拐点，分别为e I 6.0和e I 5，其中e I 为高压侧的2次额定电流。

为保证主变在正常运行过程中或者外部故障时，流入到继电器的差动电流等于0，此时应对Y 侧电流进行相位和幅值的校正，校正同时去除因零序电流所造成的影响。

考虑到微机保护强大的计算能力，以及当前的很多主变保护，差动与后备保护公用同一组CT,由此，选I sdI cdI ⎪⎪⎩⎪⎪⎨⎧-==∑∑-=••=•11max 121N i izdN i idz I I I I I择外部进行相位校正势必会影响后备的接地保护功能。

因此由软件进行相位校正是必然的。

以Y ／△-11为例：式中，ah I •、bh I •、ch I •为高压侧CT 二次电流，A I •'、B I •'、C I •'为高压侧校正后的各相电流；aL I •、bL I •、cL I •为低压侧CT 二次电流。

其它接线方式可以类推。

差动电流与制动电流的相关计算，都是在电流相位校正和平衡补偿后的基础上进行。

差流的计算均是在Y 侧进行相位校正，因而本软件自动进行了零序电流消除。

差动保护是以高压侧二次额定电流为基准，首先计算额定电流1.74961000600110350431n =⨯⨯⨯⨯=⋅=TAHnH e n U S I制动曲线的拐点计算1.04986.01.74966.06.0=⨯=⨯=e e I I （第一拐点） 8.748051.749655=⨯=⨯=e e I I （第二拐点）平衡系数的计算0.39775/6005/50021105.1011=⋅=⋅=TAH TAL nH nL phL n n U U K （低压侧平衡系数） 3/)('bh ah AI I I•••-=3/)('ch bh BI I I•••-=3/)('ah ch CI I I•••-=0.75/6005/12001105.3811=⋅=⋅=TAH TAm nH nm phm n n U U K （中压侧平衡系数） 式中，n S 为变压器额定容量，nH U 1为变压器高压侧额定电压（应以运行的实际电压为准，可参考变压器的铭牌），TA n 为变压器高压侧CT 变比，nL U 1为变压器低压侧额定电压，TAL n 为低压侧CT 变比，TAH n 为高压侧CT 变比。

变压器主保护原理
变压器主保护的原理是通过监测和保护变压器的重要参数，如电流、温度、压力等，来确保变压器的安全运行。

主要的保护原理如下：
1. 过流保护：通过监测变压器主回路的电流，当电流超过变压器额定电流的设定值时，保护装置会及时切断电源，防止变压器过载损坏。

2. 短路保护：当变压器主回路出现短路故障时，保护装置会通过电流变化的快速监测，迅速切断电源，以避免短路电流对变压器造成更大的损害。

3. 远/近端差动保护：差动保护是保护变压器的一种重要手段。

它通过对变压器两侧电流的差值进行监测，当差值超过设定值时，表示存在故障。

远/近端差动保护根据保护范围的不同，
可以区别监测变压器近端和远端的电流。

4. 温度保护：变压器的温度是影响其正常运行的重要因素。

温度保护装置通过探测变压器的温度，当温度超过安全范围时，会切断电源或发送警报信号，以防止变压器过热引发事故。

5. 油位保护：变压器的油位保护装置可以监测和控制变压器油箱中的油位。

当油位低于安全限制时，保护装置会切断电源，以防止变压器因油位过低而无法正常冷却。

除了以上主要的保护原理外，还有一些辅助的保护原理，如过
压保护、欠压保护、过载保护、接地保护等，它们通过监测和控制变压器运行过程中的各种参数，从而确保变压器的安全运行。

主变保护的原理及调试主变保护是电力系统中关键的保护之一，它主要用于对主变压器进行保护，以防止主变压器由于外界故障或内部故障引起的损坏。

主变保护主要包括差动保护、过流保护和继电保护。

1.差动保护：差动保护是主变保护的最主要的保护方式。

它基于主变压器两侧电流的差值来判断是否有故障发生。

差动保护装置通过将主变压器两侧的电流进行比较，如果两侧电流之差超过设定值，就会判定为故障，从而触发保护动作。

差动保护装置一般由差动电流继电器和判据继电器组成。

差动电流继电器通过测量主变压器两侧电流来判断是否有故障，而判据继电器用来对差动电流继电器的输出信号进行判别，并进行相应的动作信号输出。

2.过流保护：过流保护是为了防止主变压器由于过电流引起的损坏。

过流保护一般采用了方向性元件来判别过电流的方向，从而确定保护方向。

过流保护装置通过测量主变压器的电流，并与设定的电流值进行比较。

如果测量到的电流超过设定值，就判定为过电流，触发保护动作。

过流保护装置一般由过流继电器和方向继电器组成，过流继电器进行电流测量和保护判别，方向继电器用于判断过电流的方向。

3.继电保护：继电保护用于检测主变压器的各种参数是否在正常范围内，如温度、压力、流量等。

继电保护装置一般由继电器和传感器组成，传感器用于检测各种参数，继电器用于进行保护判别并输出保护信号。

1.校验设备：首先需要校验主变保护装置和相关设备的准确性和完好性。

包括校验差动电流继电器和过流继电器的准确性，以及校验方向继电器和传感器的准确性。

2.参数设置：根据实际情况，设置差动保护和过流保护的参数，包括差动电流继电器的设定值、过流继电器的设定值和方向继电器的设置。

3.动作测试：对主变保护系统进行动作测试，以测试保护装置的可靠性和动作速度。

动作测试可以通过人工模拟故障来实现，如短路和过电流。

4.定期检查：需要定期对主变保护系统进行检查，包括对差动电流继电器和过流继电器的检查，以及传感器的检查。

RCS-978和PST1200保护调试的介绍RCS-978和PST1200保护是我省目前采用较多的，技术相对比较成熟，功能比较齐全的两套国产的主变微机保护，因为现场接触比较多，调试过程遇到的问题也各种各样，总结起来出现问题的原因主要是对保护一些基本原理的不是很了解,或者调试过程中方法不当等等，从而导致保护功能试验不出。

今天我们针对这些情况对RCS-978 和PST1200保护中的几种主要功能保护的调试方法作一下简要的介绍。

对于220KV的主变保护般配置有：主保护（差动速断、比率差动、谐波制动功能，CT断线闭锁功能）、高压侧后备保护［包括：复合电压（方向）过流保护、零序（方向）过流保护、间隙电流电压保护、过负荷保护、过负荷闭锁调压、起动风冷，TV断线等功能］, 中压侧后备保护［包括：复合电压（方向）过流保护、零序（方向）过流保护、间隙电流电压保护、过负荷保护、闭锁调压、起动风冷,TV断线等功能］,低压侧后备保护［（复合电压）过流保护，过负荷保护，TV断线等功能］,下面重点介绍几种试验过程中较为经常碰到问题的保护。

一、差动保护1、比率差动1. 1主变各侧电流相位的补偿早期电磁型及集成型的主变保护，主要是通过改变CT二次接线来实现主变各侧电流相位的补偿,这种补偿方式容易造成接线出错，相量测量也不够直观，而微机保护是从软件来实现补偿的，RCS-978和PST1200保护两者在实现上是不同的。

(1)RCS-978对变压器接线组别的补偿变压器各侧电流互感器采用星形接线,二次电流直接接入本装置。

电流互感器各侧的极性都以母线侧为极性端。

变压器各侧TA二次电流相位由软件调整，装置采用Δ->Y变化调整差流平衡，这样可明确区分涌流和故障的特征，大大加快保护的动作速度。

对于Y0/A-11的接线，其校正方法如下：Y0 侧：IA, =(IA-Io)； IB，=(IB-Io)； IC, =(IC-Io)△侧：Ia, =(Ia - Ic)∕√3 Ib, =(Ib - Ia)∕√3.Ic, =(Ic - lb )∕√3IA∖ IB∖ IC,为Y侧调整后的电流Ia∖ Ib∖ Ic,为△侧调整后的电流(2)PST-1200对变压器接线组别的补偿PST-1200采用的是常规的补偿方式,变压器各侧电流存在的相位差由软件自动进行校验，变压器各侧均采用CT星形接线，各侧的CT 极性均指向母线(前提)，用软件进行相位校正时，PST-1200选用变压器丫一△形侧校正的原理，且差动保护的所有计算均以高压侧为基准。

浅谈微机型主变保护调试的要点摘要微机型主变保护装置以其灵活性强、可靠性高、调试方便等特点得到广泛应用。

结合现场调试中出现的问题，提出一些自己的看法。

关键词微机型主变保护；继电保护；调试电力变压器在电力系统变电、输电和配电每个环节中广泛应用，它又是变电站内最重要的设备之一，它的安全运行对电力客户安全用电起决定性作用。

现在微机型保护代表了继电保护技术发展的重要方向，随着电力系统的发展，电网结构日趋复杂，微机型保护装置可满足保护种类多、保护配置复杂、反应速度快的需要，而这些也正是变压器保护所需要的，所以近几年微机型变压器保护在电力系统中的运用越来越广泛。

本文结合变电站现场安装调试过程中碰到的一些微机型变压器保护的问题，在理论及实际应用上作一些探讨与说明。

1 微机继电保护测试装置接地、功放老化及软件出错问题1.1 现场调试发现的问题1）在某变电站施工现场进行调试，给主变压器保护装置加工作电流、工作电压，发现电压与电流幅值和角度均不稳定，而单独加单相电压和电流则显示正确，把测试仪的接地与保护装置的接地连接，不稳定的现象消失。

在另一次调试中发现，在高、低压侧加电流做比例差动，所加电流与显示电流无法平衡，而用钳表测量电流，显示输出正常，但输出的N流过的电流与装置所显示的电流差的和刚好为N里原应该流过的电流。

如果我们断开保护装置的接地，该现象消失。

这现象说明了保护装置的接地分流了。

2）目前继电保护调试工作中基本都是使用微机保护测试仪，它使用方便，功能全面。

由于每一项保护调试工作都需要依赖微机保护测试仪，因此仪器的使用频率非常高，长时间的使用大大加速仪器内部元件的老化，尤其以功放老化最为严重。

一般测试仪使用一年半左右都会出现功放老化的情况，如大电流、大电压输出无法快速达到，经常出现在大电流下所测数据超标，即表现为带负载能力下降的现象。

3）由于一般微机测试仪都是与电脑配合使用，Windows系统的不稳定，施工现场环境的恶劣，经常造成文件缺失或错误，硬件的损坏，引起测试仪软件运行的不正常，导致试验结果误差的增大或错误。

变压器保护调试报告（变）调试日期：调试地点：调试负责人：调试人员：1 保护装置总体检查1.1 外观及接线检查1)装置的型号和各电量参数与定货一致。

正确2)装置厂家名牌1.2 装置通电检验1)保护装置通电自检。

正确2)元器件完整无损，接线正确，紧固可靠。

正确3)绿色‘运行’指示灯点亮，液晶屏上显示正确。

正确4)版本信息检查3 保护采样值检查3.1 电流精度测试(单位：A)3.2 电压精度测试(单位：V)主变本体（中性点电流、间隙电流）4 主变差动保护变压器差动保护包括差动速断保护、比率差动保护、工频变化量差动保护，以及CT断线闭锁差动保护。

4.1 差动速断保护4.1.1 高压侧加电流实验方法：(1)分别投入以下软压板：变压器主保护软压板、差动速断保护软压板、高压侧接收软压板。

(2)分别退出以下软压板：中压侧接收软压板、低压侧接收软压板，高压侧电压接收软压板、中压侧电压接收软压板、低压侧电压接收软压板。

(3)分别在高压侧A相、B相、C相加入单相电流，值为I1＝1.5×4I He。

0.95倍I1时差动速断不动作，1.05倍I1时差动速断动作。

(4)在高压侧加入三相正序电流，值为I1＝4×I He。

0.95倍I1时差动速断不动作，1.05倍I1时差动速断动作。

(5)记录差动速断定值，以及动作时间于下表。

4.1.2 低压侧加电流实验方法：(1)分别投入以下软压板：变压器主保护软压板、差动速断保护软压板、低压侧接收软压板。

(2)分别退出以下软压板：高压侧接收软压板、中压侧接收软压板，高压侧电压接收软压板、中压侧电压接收软压板、低压侧电压接收软压板。

(3)分别在低压侧A相、B相、C相加入单相电流，值为I2＝1.732×2I Le。

0.95倍I2时差动速断不动作，1.05倍I2时差动速断动作。

(4)在低压侧加入三相正序电流，值为I2＝2×I Le。

0.95倍I2时差动速断不动作，1.05倍I2时差动速断动作。

南瑞继保RCS9671B主变保护的原理及调试继电保护概要南瑞继保RCS9671B主变保护是一种基于继电保护机的主变保护装置，其工作原理主要涉及到以下几个方面：主变差动保护、主变差流保护、主变高压侧过电流保护和主变高压侧接地保护。

调试过程主要包括装置参数设置、动作测试和整定参数的调整。

一、主变差动保护主变差动保护是主变的主要保护方式，其原理是通过对主变两侧电流进行比较，并根据差动值的大小来判断是否有内部短路发生。

主变差动保护采用了同步采样和同步运算的技术，保证了精确的相位和幅值信息，并通过差状态位、差标幺值等信息来实现继电保护的动作。

二、主变差流保护主变差流保护主要用于检测主变的过负荷故障。

其原理是通过对主变两侧电流的差值进行比较，并根据设定的差流保护整定值来判断是否有外部故障发生。

主变差流保护通常包括负序差流保护和零序差流保护，以保证对各种故障的检测和保护。

三、主变高压侧过电流保护主变高压侧过电流保护主要用于检测高压侧的过电流故障。

其原理是通过对高压侧电流的采样和比较，当高压侧电流超过设定值时，继电保护装置会发出动作信号，以切断故障电路并防止故障进一步扩大。

四、主变高压侧接地保护主变高压侧接地保护主要用于检测高压侧的接地故障。

其原理是通过对高压侧的接地电流进行采样和比较，当接地电流超过设定值时，继电保护装置会发出动作信号，以切断故障电路并限制接地电流。

调试过程中，首先需要根据实际主变情况进行装置参数设置，包括主变参数、差动保护参数和差流保护参数等。

然后进行动作测试，模拟各种故障情况，并观察保护装置的动作情况，以验证保护功能的可靠性。

最后，根据测试结果和实际情况，对保护装置的整定参数进行调整，以实现更好的保护效果。

总之，南瑞继保RCS9671B主变保护装置通过差动保护、差流保护、过电流保护和接地保护等方式，实现了对主变的全面保护。

在调试过程中，需要合理设置参数并进行动作测试，以保证装置的准确性和可靠性。

浅谈主变比率制动差动保护原理与调试方法刘东洋（中国水利水电第四工程局有限公司机电安装分局，河南平顶山467521）摘要：差动保护是变压器的主保护，其误动或拒动将对电网的稳定运行造成极大影响。

对变压器比率制动差动保护动作特性曲线的校验，既是保护调试最重要的一环，又是难度最大的一个项目。

现介绍比率差动保护的动作特性曲线以及电流相位的补偿计算原理，以南瑞继保RCS -978为例分析各侧额定电流的计算、继保仪应当输出的电流有名值计算以及继保仪接线及加量方法，最后给出了a 、b 两点动作电流及比率制动系数K 的计算结果。

关键词：比率差动；相位补偿；制动电流；标幺值；有名值；比率制动系数0引言变压器差动保护反映的是各侧能量的平衡关系。

通过比较各侧电流大小和相位，在发生区内故障时使差动继电器动作实现差动保护。

发生区外故障时短路电流增大造成CT 饱和，可能导致差动保护误动作。

比率差动保护在外部短路电流增大时，制动电流和动作电流都随之增大，能有效防止变压器区外故障时差动保护误动作，这就是主变比率制动差动保护的原理。

要想准确校验出比率制动系数K ，需对保护的原理及继保仪加量方法深入理解，本文对此进行了研究。

1主变比率差动保护原理1.1比率差动保护的动作特性本文以RCS -978G5举例说明比率差动保护的动作特性，其比率差动保护动作特性如图1所示。

I r1=0.5I e ，I r2=6I e ，K 1=0.2，K 2=0.5，K 3=0.75。

动作电流随不平衡电流增大而按比率增大，当I d 、I r 同时处于动作区时，比率差动保护动作。

1.2差动各侧电流相位的补偿微机型变压器差动保护的应用中，为简化现场接线，变压器各侧CT 均采用星型接线方式，CT 极性端均指向同一方向（如母线侧），各侧的CT 二次电流直接接入保护。

此时对于Y /△-11接线方式的变压器，两侧二次电流之间会出现30°的相位差，保护装置需通过软件算法对相位进行校正。

主变保护实验报告一、实验目的1.理解主变保护的基本原理和保护装置的工作原理；2.学习主变保护的常用保护装置的调试方法；3.掌握主变保护的操作技能。

二、实验原理主变保护是电力系统中的重要保护之一，其主要功能是在主变发生异常情况时，迅速切除故障线路，保护主变正常运行。

主变保护装置有电流保护、电压保护和差动保护等。

三、实验仪器和设备1.变压器实验设备：主变、负载电阻、控制台；2.测试仪器：数字电流表、数字电压表、电阻箱、测试线缆等。

四、实验步骤1.搭建变压器实验装置，连接好测试仪器；2.对主变的电流保护进行调试。

调试方法为：首先对负载电阻进行分段接入，逐渐增大负载电流，观察电流保护装置的动作情况。

当负载电流达到额定电流时，电流保护装置应动作，切断负载电路；3.对主变的电压保护进行调试。

调试方法为：调整输入电压的大小，观察电压保护装置的动作情况。

当输入电压超过额定电压时，电压保护装置应动作，切断输入电路；4.对主变的差动保护进行调试。

调试方法为：调整主变的一侧输入电压和负载电流，观察差动保护装置的动作情况。

当输入电流与输出电流不平衡时，差动保护装置应动作，切断输入电路。

五、实验结果与分析1.电流保护实验结果：当负载电流达到额定电流时，电流保护装置动作，切断负载电路。

这说明电流保护装置能够对主变的过载和短路等故障做出快速反应，并切断故障线路，保护主变安全运行。

2.电压保护实验结果：当输入电压超过额定电压时，电压保护装置动作，切断输入电路。

这说明电压保护装置能够对主变的过高或过低电压等异常情况做出反应，并切断输入电路，避免故障扩大。

3.差动保护实验结果：当输入电流与输出电流不平衡时，差动保护装置动作，切断输入电路。

这说明差动保护装置能够对主变的短路等故障做出反应，并切断输入电路，防止故障蔓延。

六、实验心得通过本次实验，我对主变保护的原理和调试方法有了更深入的了解。

电流保护、电压保护和差动保护是主变保护的主要手段，能够快速切除故障线路，保护主变正常运行。

主变保护二次调试报告主变保护是电力系统中保护设备的重要组成部分，对主变进行二次调试是确保主变正常运行和安全运行的关键步骤之一、本文将介绍主变保护二次调试的步骤和方法，并针对调试过程中可能遇到的问题进行分析和解决。

1.主变保护二次调试的步骤（1）准备工作：在开始调试之前，需要进行一系列的准备工作。

首先，检查主变保护设备的接线和连接器，确保其完好无损。

其次，对所需要的测试仪器和设备进行校验和准备，并确保其正常可用。

最后，查阅设备的技术资料和相关标准规范，了解主变的技术参数和保护要求。

（2）调试参数确定：在进行主变保护二次调试之前，需要确定各个保护元件的参数。

通过查阅主变的技术资料以及与厂家进行沟通，确定各个保护元件的参数设置，并用测试仪器对这些参数进行测量和调整。

主要包括电流、电压、频率等参数的设置。

（3）功能测试：在确定了各个保护元件的参数后，进行功能测试。

包括过流保护、差动保护、接地保护、过频保护等功能的测试。

通过输入各种故障和事件信号，检查保护元件的动作是否正确，保护是否可靠。

（4）设备校验：功能测试完成后，需要对保护设备进行校验。

包括对设备的反应时间、测量精度、自动复归功能等进行衡量和校验。

与其他测试设备进行对比和校验，确保保护设备的正常运行和准确性。

2.主变保护二次调试中可能遇到的问题及解决方法（1）参数设置不准确：由于主变保护设备数量较多，参数设置不准确是常见的问题。

可以通过查阅文档和与厂家沟通来解决这个问题，并使用测试仪器对参数进行准确测量和调整。

（2）设备接线错误：在调试过程中，由于接线错误可能导致调试结果不准确。

可以通过对保护设备的接线进行检查和校验，查找接线错误并进行修正。

（3）保护元件动作不准确：在功能测试中，保护元件动作不准确可能是由于设备的故障或者程序设置错误导致的。

可以通过检查设备的状态和参数设置来解决这个问题，并进行必要的调整和修复。

（4）设备校验不通过：如果设备校验不通过，可能是设备本身存在问题，也可能是测试设备的问题。

主变差动保护调试方法详解1主变差动保护调试方法详解1调试主变差动保护的方法一般可以分为以下几个方面：1.硬件连接及参数设置在进行差动保护调试前，首先需要进行硬件连接及参数设置。

确保保护设备与主变压器之间的接线正确，保护装置与其他继电保护设备之间的连接可靠。

同时，需要根据主变压器的电气参数和差动保护设备的参数要求进行相应的设置，包括比率、变比、相位等。

2.故障注入及校正为了验证差动保护的正常工作，通常需要通过故障注入的方式模拟主变压器内部故障，然后进行差动保护的校正。

常见的故障注入方式包括短路故障注入和变压器回路故障注入。

在进行故障注入前，需要通过对系统进行分析，选择合适的注入点和注入方式，保证模拟的故障对差动保护提供有效的检测。

3.正常运行测试除了进行故障注入测试，还需要对主变差动保护进行正常运行测试。

在主变压器正常运行时，通过对不同故障点的检测和记录，验证差动保护对于正常运行状态的正确判断。

同时，需要注意观察差动保护的运行指示灯和触发信号，确保其与实际情况一致。

4.稳态误差测试主变差动保护的稳态误差是指负载不均衡等因素引起的保护误动，而差动保护的稳态误差测试主要是验证差动保护在不平衡负载下的稳定性能。

具体的测试方法包括在正常运行状态下，通过改变负载，观察差动保护是否误动，以及误动时间、误动次数等参数的记录和分析。

5.动态特性测试主变差动保护的动态特性测试主要是验证差动保护在故障发生后的动作时间和动作速度。

测试方法包括注入不同故障类型和不同故障位置的故障，观察差动保护的动作时间和动作速度，并与规定的误动时间和误动速度进行比较。

同时，还需要进行稳定性测试，验证差动保护对于主变压器的保护是否稳定可靠。

6.软件功能测试在调试过程中，还需要对差动保护的软件功能进行测试。

包括保护逻辑的正确性检查、软件参数的设置和校验、通信功能的测试等。

通过这些测试，确保差动保护装置的软件功能正常运行，并与其他继电保护设备进行协调，形成完整的保护系统。
