主变保护原理、校验

主变保护原理、校验

变压器校验方法
• 零序过流保护：
“投高压侧后备”硬压板投入，“投高压侧 后备”软压板置1，控制字“投高压侧零序过 流I段”置1，其他压板、控制字退出。加 0.95倍零序电流整定值，保护不出口 ，加 1.05倍零序电流整定值保护出口，显示“投 高压侧零序过流I段动作”。
变压器校验方法
• 间隙零序过流保护：
变压器保护原理
二：变压器电气量保护 变压器主保护：比率差动保护、差动速断保 护 高压侧后备保护：复压过流保护、零序过流 保护、间隙过流保护、过负荷保护 低压侧后备保护：复压过流保护、过负荷保 护
变压器保护原理
比率差动保护：差动继电器所采集的任意一 相差动电流大于差动保护启动整定值时，保 护装置启动元件开放差动保护。跳开各侧开 关。
• 过负荷保护：过负荷报警、过负荷闭锁有 载调压、过负荷启动风冷。
变压器保护原理
三：变压器非电气量保护：
变压器校验方法
• CT分布图：
变压器校验方法
• CT分布图：
变压器校验方法
• 差动速断保护：
“投主保护”硬压板投入，“主保护”软压 板置1，控制字“差动速断”置1，其他压板、 控制字退出。在A相加0.95倍差动速断整定值， 仅报“整组启动”，保护不出口 ，加1.05倍 差动速断整定值保护出口，显示“速断保护 动作”。B、C相相同方法校验。
变压器保护原理及校验方法简介
变压器保护原理及校验方法
变压器保护原理
• 变压器保护装置 • 变压器电气量保护 • 变压器非电气量保护
变压器校验方法
• CT分布图 • 保护校验简介
变压器保护原理
一：保护装置 保护A、B柜采用国电南瑞NSR-378变压器保 护装置 保护C柜采用国电南瑞NSR-381BT1、NSR381P2操作继电器装置，NSR-374S非电量保 护装置

主变保护基本原理_图文_图文

主变保护基本原理_图文_图文
关
变压器差动保护
变压器零序差动基 本原理
基于基尔霍夫电流定律 主要用于自耦变 平衡系数只与TA变比有
关
变压器分侧差动基 本原理
变压器差动保护
变压器纵差保护的特点
励磁涌流 Y/Δ转换 各侧平衡系数的调节 有载调压引起的不平衡电流 可反映相间、接地、匝间短路故障
主变保护基本原理_图文_图文.ppt
提纲
变压器保护概述 常规差动保护基本理论 纵差保护（比率差动、差动速断、采
样值差动）原理 零序、分侧（或分相）差动保护原理
变压器保护概述
电力变压器的分类
按接线形式分：普通变和自耦变 （三相、分相） 按绕组数分：三卷变和两卷变 按用途分：升压变、降压变和系统联络变
注意：差流放大了 倍 差流、制动电流定值都要相应放
大倍
Iha-Ihb Iha
Ila 30
Ilc Ihc
Ihc-Iha
Ilb Ihb-Ihc
Ihb
变压器差动保护
各侧平衡系数计算示例
和电压等级成正比，和TA变比成正比 和二次额定电流成反比 和变压器容量无关 由于采用Y->Δ转换， Δ侧要放大 倍 以高压侧为基准，其他侧平衡系数计算公式：
不考虑TA传变误差和TA饱和,不需要制动
实际应用中,需要考虑TA传变误差、TA饱和等因素的 影响, 使用带比率制动的差动保护
差动保护基本原理
差动保护的应用
发电机完全纵差、母线差动是基于基尔霍夫电
流定律的
不考虑分布电容的情况下，线路差动是基于霍 夫电流定律的，但是长线路具有分布参数，不 能忽略分布电容的影响，要进行补偿
变压器比率差动保护

主变保护课件

主变保护课件

54
二、差动保护原理 2.8.2.5 波形对称差动保护 1)灵敏度高 抗干扰能力强 2)对剩磁的适应能力强,当变压器有0.9倍剩磁时仍然 能正确动作. 3)计算量小, 对硬件要求低.(南自产品）
55
二、差动保护原理 2.8.2.6 二次谐波制动差动保护原理框图（南自产品）
2 3 3
内部短路故 障电流
电流互感器饱和 电流互感器不饱和
38 0
100 100
4 9
32 4
9 7
2 4
45
二、差动保护原理 2.8.2 差动元件： 2.8.2.2 二次谐波制动元件 本元件是为了在变压器空投时防止励磁涌流引 起差动保护误动, 其动作判据为： I ⑵>Id * XB 2； 其中：I⑵为差动电流中的二次谐波含量； Id为变压器差动电流； XB2为差动保护二次谐波制动系数；
46
二、差动保护原理 2.8.2 差动元件： 2.8.2.3 五次谐波制动元件 变压器过激磁时，变压器励磁电流将激增，可能 引起发变组差动、变压器差动保护误动作。
47
二、差动保护原理 2.8.2 差动元件： 2.8.2.3 五次谐波制动元件 本元件是为了在变压器过励磁时防止差 动保护误动, 其动作判据为： I ⑸>Id *XBB 5 其中：I⑸为差动电流中的五次谐波含量； Id为变压器差动电流 XBB5为差动保护五次谐波制动系数,软件 设定为0.38；






I I k dai ai i
I
I k dbi bi i
I I k dci ci i
29
二、差动保护 3)消除变压器两侧变压器两侧电流大小的办 法：两边乘以电流平衡系数

主变保护讲义

主变保护讲义

2）中性点可能接地或不接地变压器的零序 保护
全绝缘变压器应装设零序电流保护和零序电压保护 先切除中性点直接接地运行的变压器，再切除中性点不直 接接地变压器 分级绝缘变压器 A。若中性点未装设放电间隙，故障时，先切除母联断路 器，再切除中性点不接地的变压器，然后切除中性点接地 的变压器 B。中性点装设放电间隙时，应装设零序电流保护作为变压 器中性点直接接地运行时的保护，并增设一套反应间隙放 电电流的零序电流保护和一套零序电压保护作为变压器不 接地运行的保护。零序电压保护作为间隙放电电流的零序 电流保护的后备保护。 为什么零序电压的定值设为180V?
1）中性点直接接地变压器设臵的零序电流
中性点直接接地变压器设臵的零序电流保护是整个电 网接地保护组成的一部分，主要作为母线和相邻线路 主保护的后备，同时也对变压器内部接地故障起后备 作用。 中性点直接接地变压器的零序电流保护及整定原则： 设臵两段式零序电流保护，每段均有两个时限，并以 较短的一段时限动作于缩小故障影响范围(例如双母线 系统动作于断开母联断路器)，以较长的时限有选择性 地动作于断开变压器各侧断路器
（二）变压器差动保护

它用以保护变压器内部、套管 及 引出线上的各种短路 故障，为实现这一保护，需要在变压器两侧装设电流 互感器TA1和TA2， 并按环流法连接。保证在正常负荷 情况下或外部短路故障时，通过继电器的电流为两侧 电流 之差，当保护范围内发生故障时，通过继电器的 电流为两侧电 流之和。保护动作瞬时断开两侧的断路 器QF1和QF2，保护的范围为TA1和TA2之间一次回路 各电气元件。
二、线路保护的配置
（1）高频保护 光纤保护 （2）距离保护 三段式距离保护（接地距离、相间距离） （3）零序过流保护 四段式零序保护 （4）重合闸

变压器保护调试 ppt课件

变压器保护调试 ppt课件

检验工作的基本要求
调试工作 调试人员
•安全措施到位 •调试项目齐全 •试验方法正确
•理论知识全面 •动手动脑动口 •负责细致耐劳
主变保护二次回路简介
直流回路
保
保
交流回路 护
A
护 B
测控
计量 直流电源
控制回路 柜
柜
信号回路
ppt课件
5
主变保护PT、CT及保护配置简介
边开关 CT
公共绕 组CT
中性点 零序CT
开入量检查
开出量检查
采样检查
定值校验
整组传动
与厂站自动化系统、继电保护 及故障管理系统的配合校验
装置投运（定值核查、电流及 电压回路送电前检查确认、相 量测试）
调试前上电检查
合直流电源空开，再合装置背面电源板上的船形小开关；
上电后，若装置的软件开始正常运行，此时装置光字牌信号灯 “启动CPU”、“运行CPU”点亮，可以简单判断各CPU板件和 程序是否正常；
角度（°） 0 240 120 0 240 120
保护测试仪采用手动方式（交流试验），按照检 验规程规定的采样点进行幅值和相位的采样。
宜对各相进行一次施加不同量的采样，检验盘内 线是否配错。
性能要求：幅值误差≤5%，相角误差≤3°
ppt课件
15
关于二次额定值
PT二次额定线电压为100V，额定相电压UN即为57.7V； CT二次值可为1A或5A，如高压侧CT变比为1200/1，则CT二
液晶是否正常显示，若亮度异常，调节液晶对比度；
进入【浏览】→“版本”窗口，校对软件版本是否符合要求；
检查装置的各项参数设置，若装置设置不符合现场要求，参考装 置使用说明，进行相应的设置。

主变保护的原理及作用讲解课件

主变保护的原理及作用讲解课件
Байду номын сангаас
变压器保护情况简介
◆非电量保护 ● 变压器非电量保护主要有瓦斯保护、压力保护、温度保护、油位保护及冷却 器全停保护。 ● 非电量保护和差动保护都是变压器的主保护，且对于差动保护反映不了的绕组 很少的匝间短路故障或星形接线中绕组尾部的相间短路故障有很灵敏的判别能 力
变压器保护情况简介
●瓦斯保护 瓦斯保护是变压器油箱内绕组短路故障及异常的主要保护，其作用原理是：变 压器内部故障时，在故障点产生有电弧的短路电流，造成油箱内局部过热并使 变压器油分解，并产生气体（瓦斯），进而造成喷油、冲动气体继电器，瓦斯 保护动作。 瓦斯保护分为轻瓦斯及重瓦斯两种。轻瓦斯作用于信号，重瓦斯作用于切除变 压器。有载调压的变压器，在有载调压部分也配置气体继电器。
变压器保护情况简介
◆后备保护 ●复合电压闭锁方向过流保护 复合电压闭锁元件是由正序低电压和负序过电压元件构成，作为被保护设备及 相邻设备相间故障的后备保护。 保护的接入电路为变压器某侧TA二次三相电流，接入电压为变压器本侧或其他 侧的TV二次三相电压。为提高保护的灵敏度，三相电流一般取自电源侧，而 电压可以取自负荷侧。

主变差动保护要考虑的一个基本原则是要保证正常情况和区外故障时，用以比 较的主变高低压侧电流幅值是相等，相位相反或相同，从而在理论上保证差流 为0。
变压器保护情况简介
◆ 差动保护（比率制动式） ●如果差动保护动作电流是固定值，按躲过区外故障最大不平衡电流来整定，此 时如果发生匝间短路，离开中性点较近的单相接地短路，就不能灵敏动作。 ●比率制动式差动保护的动作电流是随外部短路电流按比率增大，既能保证外部 短路不误动，又能保证内部故障有较高的灵敏度。
变压器保护情况简介
●压力保护 压力保护也是变压器油箱内部故障的主保护，含压力和压力突变量保护。其作 用原理与重瓦斯保护基本相同，但它反映的是变压器油的压力。当变压器内部 故障时，温度升高，油膨胀压力增高，使压力继电器动作，切除变压器。 ●温度及油位保护 当变压器温度升高或油位异常时，温度或油位保护动作发出报警信号。

主变保护的原理及作用讲解课件

主变保护的原理及作用讲解课件

变压器保护情况简介
●压力保护 压力保护也是变压器油箱内部故障的主保护，含压力和压力突变量保护。其作 用原理与重瓦斯保护基本相同，但它反映的是变压器油的压力。当变压器内部 故障时，温度升高，油膨胀压力增高，使压力继电器动作，切除变压器。 ●温度及油位保护 当变压器温度升高或油位异常时，温度或油位保护动作发出报警信号。
变压器保护情况简介
● PST-1200比率制动式差动保护的动作特性
动作方程： Icdd ≥Icd （ Izdd＜ Izd） Icdd - Icd≥K1(Izdd-Izd) （Izd＜Izdd＜3 Izd） Icdd – Icd- K12 Izd≥K2(Izdd-3Izd) （Izdd＞3 Izd） Icdd = | I1 + I2 | ， Izdd = max( | I1 | , | I2 | ) Izd比率制动第一拐点电流，软件设为 高压侧二次额定电流。 K1、K2为比率制动系数，K1＝0.5， K2＝0.7。
变压器保护情况简介
●非电气量保护： 1.瓦斯保护：主变本体和有载调压开关均设有改保护 2.主变压力释放保护：保护瞬时跳闸跳主变两侧断路器。 3.温度保护：温度过高时动作主变两侧断路器跳闸，温度升高时动作与发信号。
变压器保护情况简介
●变压器差动保护中差流计算的原则：
变压器保护情况简介
◆差动速断 ●当变压器内部或变压器引出线套管发生严重故障时，由于TA饱和二次电路波 形将发生严重畸变，其中含有大量的谐波分量，使涌流判别元件误判成励磁涌 流引起的差流，使差动保护拒动或延缓动作，严重损坏变压器。 ●为克服差动保护上述缺点，设置差动速断元件。差动速断元件反映的也是差 流，与差动保护不同的是它只反应差流的有效值，不管差流的波形是否畸变及 含有谐波分量的大小，只要差流的有效值超过整定值，它将迅速动作，跳开变 压器各侧开关，把变压器从电网上切除。

主变保护的原理及调试

主变保护的原理及调试

动作于跳闸或告警
当检测到零序电流异常时，保护 装置会迅速动作于跳闸或发出告 警信号，提醒运行人员及时处理 故障。
03 主变保护装置
装置组成及功能
装置的主要功能包括
监测电网状态、判断故障类型、执行 保护动作等。
保护动作包括
跳闸、发出告警信号等，以防止故障 扩大，保护电力系统的安全稳定运行 。
装置硬件结构
01
02
03
04
主变保护装置的硬件结构主要 包括：输入电路、输出电路、 微处理器、存储器等部分。
输入电路负责采集电网的电流 、电压等信号，并将其转换为
装置可处理的数字信号。
微处理器是装置的核心部件， 负责进行信号处理、逻辑运算
、保护判断等功能。
输出电路则根据保护判断结果 ，执行相应的保护动作，如跳
闸、告警等。
信号传输不畅
检查信号线路是否畅通，信号指示灯是否正常工作，对损坏的信号线 路或指示灯进行更换。
05 主变保护运行与维护
运行中的注意事项
01
监控主变保护装置的运 行状态，确保其正常工 作。
02
注意主变保护装置的报 警信息，及时处理异常 情况。
03
定期对主变保护装置进 行巡视检查，记录运行 数据。
04
主变保护的重要性
保障设备安全
主变是电力系统中的关键设备，其故障 可能导致系统瓦解和大面积停电，因此 主变保护对于保障设备安全至关重要。
提高供电可靠性
维护系统稳定
主变保护作为电力系统的第一道防线， 能够有效地维护系统的稳定，防止连 锁反应和扩大事故。
主变保护能够迅速切除故障，减少停 电时间和范围，提高供电可靠性。
保护的主流形式，其具有强大的数据处理能力和通信功能，能够实现更

主变保护 教学PPT课件

主变保护 教学PPT课件
地的三绕组变压器：应增设零序方向元件
• 中性点不接地的变压器：零序过电压保护 • 中性点经过放电间隙接地的变压器：间隙
电流保护和零序电压保护
过负荷保护 过励磁保护 变压器的其他非电量保护
• 油温高保护 • 冷却器故障保护 • 压力释放保护等
第二节 变压器的纵差动保护
一、主变差动保护基本原理
3)当正常运行或发生外部故障时（K2）， 根据KCL定律在近似的情况下将变压器差 动保护的保护范围内（各侧TA围成的范围） 看作一个点那么流出和流入该点的电流相
量和为零，即流出等于流入。
● 4)这样流过两个电流互感器的电流也应该是相等的，考虑到图中电流互 感器极性端的布置情况，在二次回路中变压器两侧的互感器二次电流方 向应该是相反的，即I1=-I2。于是差动保护中将不会流过差动电流，即 差动电流ICD=I1+I2=0,所以差动保护不会动作。
3.主变差动保护及瓦斯保护保护范围的区别 • 差动保护和瓦斯保护均为变压器的 主保护。正常情况下均应投入。瓦斯保 护的范围基本上以变压器本体油箱内部 为限。某些差动保护无法反映的故障， 比如绕组少数线匝的匝间短路就必须依 赖瓦斯保护切除。
什么是瓦斯保护
瓦斯保护是反映故障时的气体 2、变而压构器成瓦的斯保保护护装的置原理
3、瓦斯继电器的工作原理 分为轻瓦斯保护和重瓦斯保
护 故障时产生的电弧是流分解成气体。
变压器的瓦斯保护
在油浸式变压器油箱内发生故障时，短路点电弧使变压器油及其他绝缘材料分解，产 生气体（含有瓦斯成分），从油箱向油枕流动。
TA1 TA2
110KV 母线
大差
TA3
10KV 母线
小差
图一 变压器差动保护电流互感器配置图

主变保护

主变保护
i 1
稳态高值比率差动保护
I I
d r
0.6[I r 0.8Ie
0.8Ie ] 1.2Ie
稳态比率差动保护
动作电流
动作特性
有TA饱和 判据区
无TA饱和 判据区
1.2Ie
Icdqd
0.5Ie
0.8Ie
6Ie 制动电流
南瑞继保
NARI POWER SYSTERM RELAYING INC.
励磁涌流判别原理
利用谐波识别励磁涌流

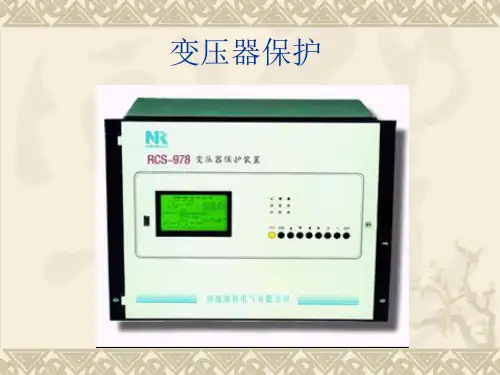

RCS-978系列变压器成套保护装置采用三相差动电流中二次谐波、三次谐波 的含量来识别励磁涌流，判别方程如下：
I I
2 nd 3rd

K2 xb * I1st K3xb * I1st
利用波形畸变识别励磁涌流
故障时，差流基本上是工频正弦波。而励磁涌流时，有大量的谐波分量 存在，波形发生畸变，间断，不对称。利用算法识别出这种畸变，即可识 别出励磁涌流。
零序方向过流保护
零序过流保护，主要作为变压器中性点接地 运行时接地故障后备保护。通过整定控制字 可控制各段零序过流是否经方向闭锁，是否 经零序电压闭锁，是否经谐波闭锁，是否投 入，跳哪几侧开关。
方向元件：
装置分别设有‘零序方向指向’控制字来控制零序 过流各段的方向指向。当‘零序方向指向’控制字 为‘1’时，方向指向变压器，方向灵敏角为255°； 当‘零序方向指向’控制字为‘0’时，表示方向指 向系统，方向灵敏角为75°。方向元件的动作特性 如图6.11.2.1所示。同时装置分别设有‘零序过流 经方向闭锁’控制字来控制零序过流各段是否经方 向闭锁。当‘零序过流经方向闭锁’控制字为‘1’ 时，本段零序过流保护经过方向闭锁。
2)配置两套三相式过电流保护，带二段时限。 动作 后第一时限跳开变压器35kV侧断路器， 第二时限 跳开变压器各侧断路器。

主变保护基本原理ppt课件

主变保护基本原理ppt课件
电力变压器的结构
铁芯、绕组、外壳、油箱、油、套管、引线、冷却器 有载调压
变压器的绕组接线图（普通变、自耦变）
2
变压器保护概述
变压器的常见故障
油箱内：相间短路、接地短路、匝间短路等 油箱外：套管和引出线上发生相间短路和接地短路
变压器的不正常运行状态
外部相间短路引起的过电流 外部接地短路引起的过电流和中性点过电压 由于负荷超载引起的过负荷 由于漏油等原因引起的油面下降
I0r
22
变压器其他保护
过激磁保护 复合电压闭锁方向过流保护 阻抗保护 零序过流保护 间隙保护 非全相保护 非电量保护
23
演示完毕，谢谢！
24
主变保护基本原理
0
提纲
变压器保护概述 常规差动保护基本理论 纵差保护（比率差动、差动速断、采样值
差动）原理 零序、分侧（或分相）差动保护原理
1
变压器保护概述
电力变压器的分类
按接线形式分：普通变和自耦变 （三相、分相） 按绕组数分：三卷变和两卷变 按用途分：升压变、降压变和系统联络变
和电压等级成正比，和TA变比成正比 和二次额定电流成反比 和变压器容量无关 由于采用Y->Δ转换， Δ侧要放大 倍
以高压侧为基准，其他侧平衡系数计算3公式：
例如K：phi某 变K 压II22nn器Hi Ｙ K/ＹUU/1n1nHΔi -**1KK2-TT1AAHi2-,1K1接1线或，3高、中、低压侧额定电压 220kV、110kV、10kV，TA变比：600/1、1000/1、2000/1，则高、 中、低压侧平衡系数分别为： 1、0.833、0.262
10
变压器差动保护

主变基础知识ppt课件

主变基础知识ppt课件

调节和稳定
主变可以调节系统的电压 和电流，保持系统的稳定 运行。
主变的分类
按用途分类
主变可以分为升压变压 器、降压变压器、联络
变压器等。
按冷却方式分类
主变可以分为油浸式变 压器、干式变压器等。
按相数分类
主变可以分为单相变压 器、三相变压器等。
按绕组数分类
主变可以分为双绕组变 压器、三绕组变压器等
。
的正常运行。
铁芯故障
总结词
铁芯故障通常是由于铁芯多点接地、 铁芯片间短路或铁芯松动等原因引起 的。
详细描述
铁芯故障会导致主变压器过热、运行 异常或电气性能下降等问题。处理铁 芯故障需要检查铁芯接地情况，修复 或更换损坏的铁芯，以确保设备正常 运行。
绝缘故障
总结词
绝缘故障是主变压器常见的故障之一，通常是由于设 备老化、受潮或制造工艺不良等原因引起的。
CHAPTER
02
主变的组成结构
铁芯
铁芯是变压器中主要的磁路部分，通常由硅钢片组成，具有低磁阻和高磁导率的特 点。
铁芯的作用是作为变压器磁路的主体，传递和转换磁场，将一次侧的电能传递到二 次侧。
铁芯的结构形式主要有心式和壳式两种，心式铁芯的磁通方向与线圈平面垂直，而 壳式铁芯的磁通方向与线圈平面平行。
主变的异常处理与事故预防
总结词
主变在运行过程中可能会出现各种异常情况 ，掌握异常处理和事故预防的方法对于保障 设备的安全和稳定运行至关重要。
详细描述
针对不同的异常情况，如过载、过流、温度 异常等，应采取相应的处理措施，如调整负 荷、停电检修等。同时，应加强设备的预防 性维护和保养，降低事故发生的概率。在处 理异常和预防事故的过程中，需保持冷静， 迅速采取有效措施，确保设备的安全和稳定 运行。
