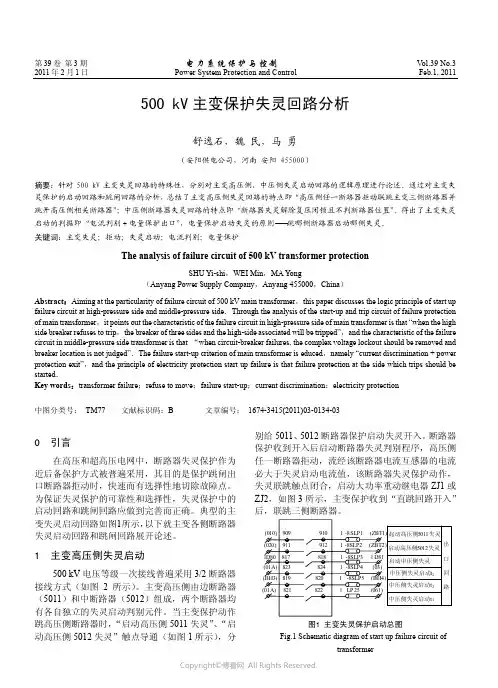

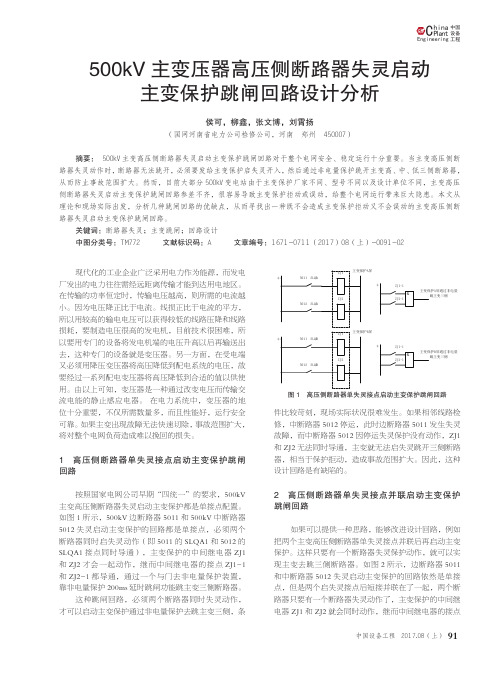

第39卷第3期电力系统保护与控制Vol.39 No.3 2011年2月1日Power System Protection and Control Feb.1, 2011500 kV主变保护失灵回路分析舒逸石，魏 民，马 勇（安阳供电公司，河南 安阳 455000）摘要：针对500 kV主变失灵回路的特殊性，分别对主变高压侧、中压侧失灵启动回路的逻辑原理进行论述。

通过对主变失灵保护的启动回路和跳闸回路的分析，总结了主变高压侧失灵回路的特点即“高压侧任一断路器拒动联跳主变三侧断路器并跳开高压侧相关断路器”；中压侧断路器失灵回路的特点即“断路器失灵解除复压闭锁且不判断路器位置”。

得出了主变失灵启动的判据即“电流判别＋电量保护出口”，电量保护启动失灵的原则——跳哪侧断路器启动哪侧失灵。

关键词：主变失灵；拒动；失灵启动；电流判别；电量保护The analysis of failure circuit of 500 kV transformer protectionSHU Yi-shi，WEI Min，MA Yong（Anyang Power Supply Company，Anyang 455000，China）Abstract：Aiming at the particularity of failure circuit of 500 kV main transformer this paper discusse，s the logic principle of start up failure circuit at high-pressure side and middle-pressure side Through the analysis．of the start-up and trip circuit of failure protection of main transformer，it points out the characteristic of the failure circuit in high-pressure side of main transformer is that “when the high side breaker refuses to trip the breaker of three sides and the high，-side associated will be tripped”and the characteristic of the failure，circuit in middle-pressure side transformer is that “when circuit-breaker failures, the complex voltage lockout should be removed and breaker location is not judged”The failure start．-up criterion of main transformer is educed namely “current discrimination + power，protection exit”，and the principle of electricity protection start up failure is that failure protection at the side which trips should be started．Key words：transformer failure；refuse to move；failure start-up；current discrimination；electricity protection中图分类号： TM77 文献标识码：B 文章编号： 1674-3415(2011)03-0134-030 引言在高压和超高压电网中，断路器失灵保护作为近后备保护方式被普遍采用，其目的是保护跳闸出口断路器拒动时，快速而有选择性地切除故障点。

附件：220kV变压器断路器失灵保护技术原则断路器失灵保护是确保电网安全运行十分重要的后备措施，国调《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》明确提出：220kV断路器失灵保护按一套配置并必须投入运行，但须解决220kV变压器断路器失灵保护因保护灵敏度不足而不能投运的问题。

同时为防止发电机非全相运行造成对发电机组的危害，必须具有发变组220kV断路器非全相时重跳本断路器，及相应的起动失灵功能。

为满足上述要求，规范浙江电网220kV变压器断路器失灵保护的配置，使其安全可靠地投入运行，特制定本技术原则。

一、动作原理(一)变压器、发电机保护起动失灵回路1.原理示意图图1：保护动作起动失灵判别逻辑保护2动作接点图2：失灵起动与母差保护的接口回路2.原理说明1)变压器220kV断路器失灵起动判别采用“相电流Iφ或零序I0或负序电流I2”元件动作，配合“保护动作”和“断路器合闸位置”三个条件组成的与逻辑，经第一时限去起动断路器失灵保护并发出“断路器失灵保护起动”的信号；经第二时限去解除断路器失灵保护的复合电压闭锁并发出告警信号。

2)图1中的“保护动作接点”为变压器（或发电机）能快速返回的电气量保护出口继电器接点（非全相及瓦斯等非电量保护不起动此出口继电器）。

3)图1中的“断路器辅接点”指断路器本体辅助接点。

该接点当断路器三相机械联动时为断路器本体的辅助常开接点；当断路器分相操作时为断路器本体的三相辅助常开接点并联；不得使用位置继电器或其它重动继电器的接点。

断路器辅接点在发变组接线的失灵起动回路中必须接入，在其他情况下可不接。

4)断路器失灵保护的电流元件动作与返回时间均不应大于20ms。

5)T1、T2应整定为≤20ms，一般T1整定为0ms。

6)起动失灵的电气量保护需输出两副接点，一副用于起动判别逻辑；另一副接点串接于起动判别至母差的断路器失灵跳闸的接口回路，见图2，以提高保护的安全性。

(二)发变组非全相保护及起动失灵回路1.原理示意图图3：非全相保护及失灵判别逻辑图4：非全相失灵起动与母差保护的接口回路2.原理说明1)该回路仅适用于发电厂的主变压器220kV断路器。

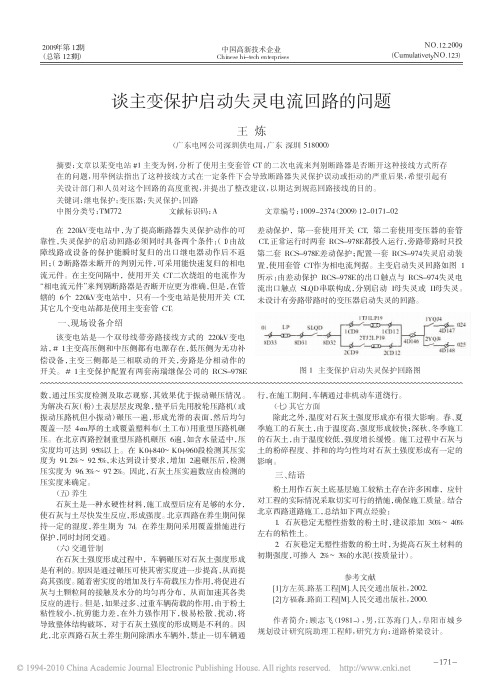

220kV变压器断路器失灵联跳各侧回路分析及整改措施摘要：通过对目前我局220kV主变压器失灵联跳各侧开关回路的专项调查和分析，结合反事故措施要求，提出规范、统一的220kV主变失灵联跳各侧开关保护回路，并采取防止失灵保护回路不正确动作的措施。

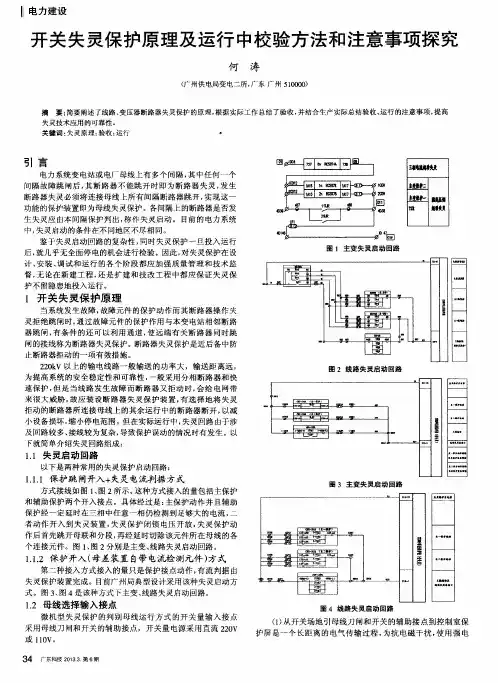

关键词：主变；失灵；联跳；改造引言断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除母联断路器，然后动作于断开与拒动在同一母线上的所有电源支路的断路器，同时还应根据运行方式来选定跳闸方式，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成故障元件的严重烧损和电网的崩溃瓦解事故。

220kV主变压器失灵保护的二次回路结线复杂，涉及面广，动作后果影响大。

因为失灵保护回路的复杂多样，难于维护、管理，失灵保护时常出现不正确动作的现象，破坏电网的安全运行。

随着电网容量的不断增大和电网间联系日趋紧密复杂，保证电网的安全运行就更加重要，超高压电力系统中继电保护的拒动给电网带来的危害越来越大，电力系统运行中的任一电力设备均应处在保护范围中，并设有后备保护措施。

对于220kV及以上断路器，必须采用失灵保护作为近后备保护。

但纵观系统中失灵保护运行情况，其误动的次数较多，究其原因，往往是断路器失灵保护中的启动回路存在较多的问题，导致失灵保护易误动。

根据《广东省电力系统继电保护反事故措施》（以下简称：07版反措），220kV及以上母线应采用双重化保护配置，对满足双重化要求的220kV母线差动保护，应采用母线保护装置内部的失灵电流判别功能；线路支路应设置分相和三相跳闸启动失灵开入回路，元件支路应设置三相跳闸启动失灵开入回路。

即新的母线保护，按目前最新配置要求按间隔区分失灵，并且失灵保护电流判据与母差共用。

本文以220kV变电站为例，分析220kV主变压器保护按双重化微机型保护配置，220kV母差保护按微机型保护配置下考虑；同时断路器以分相动作的断路器为例（目前实际主变220kV侧断路器多为分相断路器）；对主变压器断路器失灵保护启动回路回路进行具体分析，结合常规双母线断路器启动失灵保护二次回路的缺点，提出220kV主变失灵联跳各侧开关整改方案及实施过程中注意事项。
