主变保护基本原理

主变保护原理及调试方法主变保护是电力系统中最重要的保护之一，主要用于保护主变电站及其上下级设备的安全稳定运行。

主变保护的原理是在保证主变电站稳定运行的基础上，对主变及其连接线路的故障进行快速鉴别和切除，以防止更广泛的故障扩展。

调试主变保护的方法主要有以下三个方面：一、检查主变保护装置的配置和设置1.确认主变保护装置的型号和版本，检查是否与设计要求一致；2.检查主变保护装置的通信设置，包括通信接口、通信地址等是否正确；3.检查主变保护装置的保护定值设置，包括过流保护定值、间歇动作时间、时间限制定值等是否合理；4.检查主变保护装置的故障录波设置，确保能够记录故障发生前的电流、电压等信息。

二、进行保护信号的测试和验证1.对主变保护的各个元件进行测试，包括电压互感器、电流互感器、保护开关等，确保信号的正确输出；2.对保护信号进行验证，与实际电网数据进行对比，确保保护装置能够正确鉴别故障；3.对主变保护的各个功能进行测试，包括过流保护、差动保护、方向保护、欠频保护等，确保各功能齐全且工作正常。

三、进行系统联动和自动化测试1.对主变保护与其他保护装置进行联动测试，包括电网侧保护、变压器侧保护等，确保保护装置之间的协调动作；2.对自动化功能进行测试，包括自动重合闸、自动调压、自动开关等，确保自动化功能正常工作；3.进行应急停电和恢复供电测试，模拟实际故障情况，验证保护装置的响应速度和过程控制能力。

除了上述方法，还应注意以下几个调试要点：1.检查保护回路的接线和接地，确保保护信号传输的可靠性；2.定期对保护装置进行校准和维护，保证其工作的可靠性和准确性；3.在调试过程中，注意保护装置的动作记录和故障录波分析，找出问题所在，并进行相应调整；4.保护设置要符合实际运行情况，对于特殊情况或系统变动，要及时调整保护定值；5.保持与设备厂家和运维人员的沟通交流，及时了解新技术和装置。

总之，主变保护的调试是一个复杂而细致的过程，需要运用多种方法和手段来保证保护装置的正确配置和可靠性。

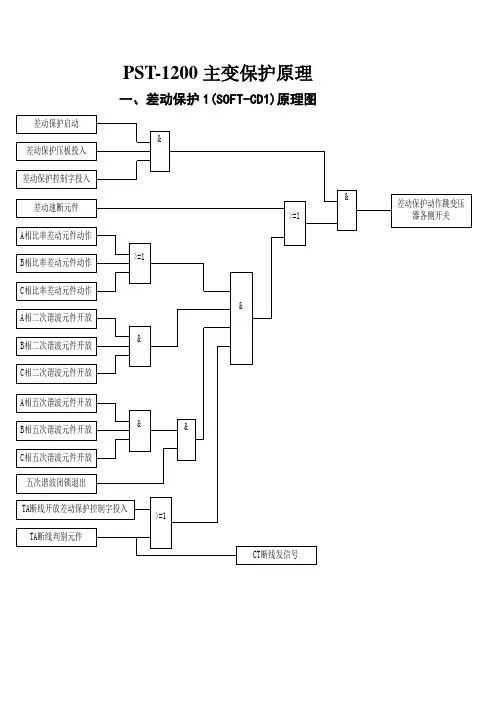

PST-1200主变保护原理一、差动保护1(SOFT-CD1)原理图二、差动保护2(SOFT-CD2)原理图错误！未指定主题。

三、过负荷保护原理错误！未指定主题。

四、失灵保护启动回路原理图错误！未指定主题。

五、相间阻抗保护原理图错误！未指定主题。

六、接地阻抗保护原理图错误！未指定主题。

七、复合电压闭锁（方向）过流保护原理图（以高压侧为例）错误！未指定主题。

八、复合电压闭锁过流保护原理图（以高压侧为例）错误！未指定主题。

九、零序（方向）过流保护原理图错误！未指定主题。

十、零序过流保护原理图错误！未指定主题。

十一、间隙零序保护原理图错误！未指定主题。

十二、中性点过流保护本保护反应变压器中性点电流，仅作为自藕变压器的后备保护。

本保护包括以下元件：中性点过流元件，动作判据为：Izxd>Iz；其中：Izxd为中性点电流，取自本侧中性点TA；Iz为中性点过流的电流定值十三、非全相保护本保护检测断路器位置节点，同时判零序电流，保护动作出口仅跳本侧开关或变压器各侧开关.本保护仅适用于分相跳闸的断路器。

本保护包括以下元件：1) 过流元件，动作判据为：3I0>I fqx；I2>I2dz；其中：3I0为三相电流I a,I b,I c在软件中合成的零序电流，3I0=I a+I b+I c；I2为负序电流；I fqx为零序过流的电流定值；I2dz为负序过流的电流定值；2) 断路器位置节点检测元件错误！未指定主题。

非全相保护原理图。

主变差动保护的基本原理主变差动保护是一种用于保护电力系统主变压器的重要保护装置。

它通过检测主变两侧电流的差值，判断主变压器是否发生故障，并根据判断结果进行相应的保护动作。

主变差动保护具有灵敏、可靠、快速等特点，是保护主变压器安全运行的主要手段之一。

主变差动保护的基本原理如下：1.差动电流原理：主变差动保护是基于差动电流原理工作的。

在正常情况下，主变两侧的电流应当是相等的，即差动电流为零。

而当主变发生故障时，例如短路、接地等，主变两侧的电流就会发生不平衡，即出现差动电流。

2.电流传感器：主变差动保护装置通过电流传感器获取主变两侧的电流信息，这些电流传感器通常是电流互感器。

主变差动保护通常使用两个电流传感器，分别连接到主变两侧的线路上。

3.电流比较：主变差动保护对两侧电流进行比较，以判断是否发生故障。

通常，差动保护器会对两侧电流进行相位和幅值的比较。

如果主变两侧电流相等，没有差动电流，差动保护器则认为主变正常；而如果主变两侧电流不相等，存在差动电流，差动保护器则判断主变发生故障。

4.差动保护动作：当差动保护器判断主变发生故障时，它会触发保护动作，以隔离故障点并保护主变。

差动保护器的保护动作通常通过输出一个或多个触发信号来实现，触发信号可以用来操作断路器、闸刀等设备。

5.可靠性增强技术：为了提高主变差动保护的可靠性，常常采用一些增强技术。

例如，差动保护器可以通过设置延时、滞后等功能来抑制瞬时故障误动作。

此外，还可以使用同步电流补偿、零序电流补偿等技术来提高保护的精度和可靠性。

总结起来，主变差动保护通过检测主变两侧电流的差异，来判断主变是否发生故障，并触发相应的保护动作。

它具有灵敏、可靠的特点，是保护主变压器运行安全的重要手段之一。

同时，通过采用增强技术，可以进一步提高保护的可靠性和精度。

主变差动保护原理
主变差动保护是电力系统中常见的一种保护方式，其原理是通过对主变压器两侧的电流进行比较，来实现对主变压器及其附属设备的保护。

主变差动保护的设计和应用对于电力系统的安全稳定运行具有重要意义。

首先，主变差动保护的原理是基于主变压器两侧电流的差值来实现的。

当主变压器两侧的电流差值超过设定的阈值时，保护动作，从而实现对主变压器及其附属设备的保护。

这种保护方式可以有效地检测主变压器及其附属设备的故障，保证电力系统的安全运行。

其次，主变差动保护的原理是基于比较主变压器两侧电流的大小和相位来实现的。

通过对主变压器两侧电流进行采样和比较，可以判断主变压器及其附属设备是否存在故障。

当主变压器两侧电流的差值超过设定的阈值，或者两侧电流的相位差超过设定的范围时，保护动作，实现对主变压器及其附属设备的保护。

此外，主变差动保护的原理还包括对主变压器两侧电流的滤波和校正。

为了准确地实现对主变压器及其附属设备的保护，需要对主变压器两侧电流进行滤波和校正处理，以消除电流采样中的噪声和误差，确保保护动作的准确性和可靠性。

总的来说，主变差动保护的原理是基于对主变压器两侧电流的比较和判断来实现的，通过对电流大小和相位的比较，可以实现对主变压器及其附属设备的保护。

在实际应用中，主变差动保护需要结合电力系统的实际情况进行设计和调整，以确保保护动作的准确性和可靠性，从而保障电力系统的安全稳定运行。

主变保护的原理及调试主变保护是电力系统中关键的保护之一，它主要用于对主变压器进行保护，以防止主变压器由于外界故障或内部故障引起的损坏。

主变保护主要包括差动保护、过流保护和继电保护。

1.差动保护：差动保护是主变保护的最主要的保护方式。

它基于主变压器两侧电流的差值来判断是否有故障发生。

差动保护装置通过将主变压器两侧的电流进行比较，如果两侧电流之差超过设定值，就会判定为故障，从而触发保护动作。

差动保护装置一般由差动电流继电器和判据继电器组成。

差动电流继电器通过测量主变压器两侧电流来判断是否有故障，而判据继电器用来对差动电流继电器的输出信号进行判别，并进行相应的动作信号输出。

2.过流保护：过流保护是为了防止主变压器由于过电流引起的损坏。

过流保护一般采用了方向性元件来判别过电流的方向，从而确定保护方向。

过流保护装置通过测量主变压器的电流，并与设定的电流值进行比较。

如果测量到的电流超过设定值，就判定为过电流，触发保护动作。

过流保护装置一般由过流继电器和方向继电器组成，过流继电器进行电流测量和保护判别，方向继电器用于判断过电流的方向。

3.继电保护：继电保护用于检测主变压器的各种参数是否在正常范围内，如温度、压力、流量等。

继电保护装置一般由继电器和传感器组成，传感器用于检测各种参数，继电器用于进行保护判别并输出保护信号。

1.校验设备：首先需要校验主变保护装置和相关设备的准确性和完好性。

包括校验差动电流继电器和过流继电器的准确性，以及校验方向继电器和传感器的准确性。

2.参数设置：根据实际情况，设置差动保护和过流保护的参数，包括差动电流继电器的设定值、过流继电器的设定值和方向继电器的设置。

3.动作测试：对主变保护系统进行动作测试，以测试保护装置的可靠性和动作速度。

动作测试可以通过人工模拟故障来实现，如短路和过电流。

4.定期检查：需要定期对主变保护系统进行检查，包括对差动电流继电器和过流继电器的检查，以及传感器的检查。

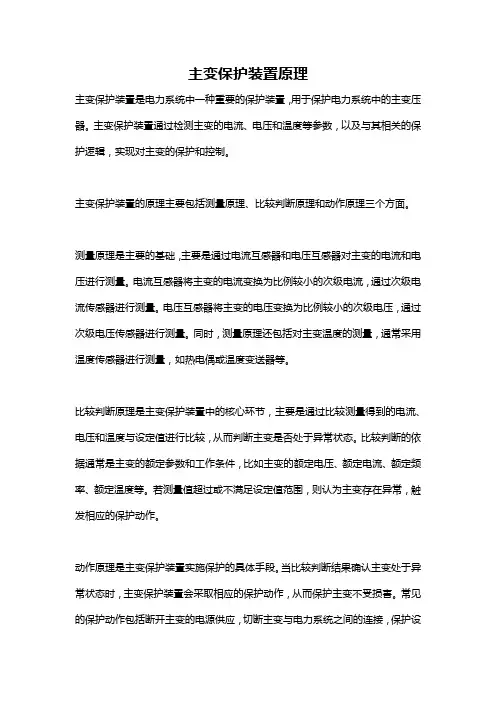

主变保护装置原理主变保护装置是电力系统中一种重要的保护装置，用于保护电力系统中的主变压器。

主变保护装置通过检测主变的电流、电压和温度等参数，以及与其相关的保护逻辑，实现对主变的保护和控制。

主变保护装置的原理主要包括测量原理、比较判断原理和动作原理三个方面。

测量原理是主要的基础，主要是通过电流互感器和电压互感器对主变的电流和电压进行测量。

电流互感器将主变的电流变换为比例较小的次级电流，通过次级电流传感器进行测量。

电压互感器将主变的电压变换为比例较小的次级电压，通过次级电压传感器进行测量。

同时，测量原理还包括对主变温度的测量，通常采用温度传感器进行测量，如热电偶或温度变送器等。

比较判断原理是主变保护装置中的核心环节，主要是通过比较测量得到的电流、电压和温度与设定值进行比较，从而判断主变是否处于异常状态。

比较判断的依据通常是主变的额定参数和工作条件，比如主变的额定电压、额定电流、额定频率、额定温度等。

若测量值超过或不满足设定值范围，则认为主变存在异常，触发相应的保护动作。

动作原理是主变保护装置实施保护的具体手段。

当比较判断结果确认主变处于异常状态时，主变保护装置会采取相应的保护动作，从而保护主变不受损害。

常见的保护动作包括断开主变的电源供应，切断主变与电力系统之间的连接，保护设备的出口开关动作等。

除了上述的基本原理外，主变保护装置还有一些其他的功能和特点。

例如，主变保护装置通常具有灵敏度高、动作速度快的特点，可以在主变发生异常时迅速作出保护动作。

另外，主变保护装置还可以实现对主变的状态监测和在线诊断等功能，通过对主变的状态参数进行实时监测和分析，判断主变的设备状况是否正常。

总的来说，主变保护装置通过测量、比较和判断主变的电流、电压和温度等参数，实现对主变的保护和控制。

主变保护装置的实施原理是基于对主变正常工作状态和异常状态的判别，以及相应的保护动作。

同时，主变保护装置还具有灵敏度高、动作速度快的特点，并且可以实现主变状态的监测和诊断等功能。

主变保护基本原理主变保护是电力系统中的一项重要保护措施，旨在保护和确保主变输入和输出系统的安全运行。

主变保护通常由多种保护装置和保护原理组成，包括差动保护、整流器保护、绕组保护和冷却系统保护等。

下面将详细介绍主变保护的基本原理。

1.差动保护差动保护是主变保护中最主要和常见的保护原理之一、它基于主变的输入和输出绕组之间的电流差异来判断是否存在故障。

差动保护装置通过将输入和输出绕组上的电流进行比较，如果差值超过设定的阈值，就会启动保护动作，以防止电流流向故障点。

这种保护原理适用于各种故障类型，如相间短路、相接地短路和三相接地故障等。

2.整流器保护整流器保护是主变保护中另一个重要的保护原理。

主变的输入和输出系统通常涉及使用整流器来控制电流流向。

整流器是一种电力变换装置，用于将交流电转换为直流电，保证主要设备的安全运行。

整流器保护主要关注整流器输入和输出之间的电流和电压的波动。

当整流器输入或输出电流和电压异常时，保护装置会立即切断电源，并发出警告信号，以确保设备的安全运行。

3.绕组保护绕组保护是主变保护的另一个关键原理。

主变绕组是主要的能量传递和转换部分，在电力系统运行中非常重要。

绕组保护通常通过监测绕组的电流和电压来确保其正常运行。

当电流或电压超过额定值时，保护装置会切断电源，以防止绕组因过载而损坏。

此外，绕组保护还可以监测绕组的温度变化，当温度超过安全范围时，保护装置同样会启动保护动作。

4.冷却系统保护冷却系统保护是主变保护的一个重要组成部分。

主变的运行过程会产生大量热量，因此必须配备冷却系统以确保设备的正常运行。

冷却系统保护主要关注冷却系统的操作情况和性能，例如风扇和水泵等。

保护装置会监测冷却系统的工作状态，一旦发现异常，比如故障或过载，就会切断电源，并发出警告信号，以保证设备的安全运行。

总的来说，主变保护是电力系统中必不可少的一项保护措施，它通过多种保护原理和装置来确保主变输入和输出系统的安全运行。

变电站保护配置及基本原理1. 变电站的保护类型变电站的保护主要包括四种类型：继电保护、线路保护、母线保护以及主变保护。

- 继电保护：这是一种自动装置，能够检测电力系统中电气元件的故障或不正常运行状态，并通过断路器跳闸或发出信号来响应。

- 线路保护：针对不同电压等级的输配电线路，其配置取决于变电站的性质、电压等级和供电负荷的重要性等因素。

- 母线保护：例如，在220kV变电站中，母线保护应按双重化配置；而在110kV变电站中，一般不设专用母线保护。

- 主变保护：220kV/110kV主变保护按双套配置，包括电量保护（如差动保护和后备保护）和非电量保护（如重瓦斯、压力释放等）。

2. 继电保护的基本原理继电保护的基本原理在于能够区分系统正常运行状态与故障或不正常运行状态，并找出存在差别的特征量。

这些特征量包括电流增大、电压降低、电压与电流的比值变化、电压电流间的相位角变化、出现序分量（如零序和负序分量）、差流的存在与否，以及非电量信号（如瓦斯、压力释放、过热等）的变化。

3. 继电保护的配置要求继电保护系统的配置应满足以下两点基本要求：1. 任何电力设备和线路，在任何时候不得处于无继电保护的状态下运行。

2. 任何电力设备和线路在运行中，必须在任何时候均由两套完全独立的继电保护装置分别控制两台完全独立的断路器实现保护。

4. 主变保护的配置和原理主变保护包括瓦斯保护和变压器纵连差动保护。

瓦斯保护通过检测变压器内部故障时产生的气体和油流速度来动作，轻瓦斯时发出信号，重瓦斯时跳闸。

变压器纵连差动保护则通过循环电流原理来区分变压器内、外故障，并瞬时切除保护区内的故障。

总结变电站保护配置及基本原理涵盖了多种保护类型和配置要求，每一种保护都有其特定的功能和动作原理。

继电保护作为核心，通过检测电气量的变化来保护电力系统的稳定运行。

这些保护措施确保了电力设备和线路的安全，防止了故障的扩大，保障了电力供应的连续性和可靠性。

主变差动保护校验方法在电力系统里，主变差动保护就像一个忠诚的看门狗，时刻关注着变压器的健康状况，防止它出问题。

就好比我们在家里养了一只小狗，虽然看起来它天天就爱吃喝拉撒，但关键时刻它会警觉地吠叫，提醒我们小心不法之徒。

变压器也是一样，万一有故障，立马就得有人来解决，不能让小问题发展成大麻烦。

1. 主变差动保护的基本原理1.1 什么是主变差动保护？简单来说，主变差动保护是一种用来检测变压器内部故障的保护方式。

它通过比较变压器输入和输出的电流来判断是否有异常。

如果发现输入电流和输出电流之间有明显的差异，那就说明变压器内部可能出了问题，就像小狗发现了家里有陌生人的气味一样，立刻报警。

1.2 为什么需要差动保护？在电力系统中，变压器可是重头戏。

一旦它出现故障，可能会导致大规模停电，甚至引发连锁反应。

就像在一个大家庭里，谁要是生病了，大家都得担心，整个家庭的气氛都不一样了。

因此，差动保护就成了保护变压器的重要手段，它可以在故障发生时迅速切断电源，防止事故扩大。

2. 校验方法的重要性2.1 校验方法的意义好比我们买了一台新手机，大家都会仔细检查一下，确保没有问题再开始使用。

主变差动保护的校验方法就是为了确保保护装置的准确性，防止误动作或者漏动作。

就像过年时，家家户户都会大扫除，确保每个角落都干干净净，才能过个放心年。

2.2 常见的校验方法校验的方法有很多，比如说使用电流互感器来进行校验，看看它们的灵敏度是否正常。

这就像医生给病人做体检，确保各项指标都在正常范围内。

还有就是对比电流信号的相位，看看它们是否一致，是否有任何异常现象。

这就好比我们一起吃饭，看看每个人的盘子是不是差不多，保证大家都吃得饱饱的。

3. 实际操作中的注意事项3.1 注意安全在校验的过程中，安全是第一位的。

就像我们做任何事情都要注意安全，特别是涉及到电力的工作，更要小心翼翼。

确保所有的设备都处于正常状态，穿戴好个人防护装备，才能放心地进行操作。

主变瓦斯保护的原理
嘿，朋友们！今天咱来聊聊主变瓦斯保护的原理。

你说这主变瓦斯保护啊，就像是一位忠实的卫士，时刻守护着变压器的安全呢！
咱先想想，变压器就好比是电力系统的大心脏，那主变瓦斯保护就是保护这个大心脏的关键一招。

它是怎么工作的呢？其实啊，就像是一个超级敏感的鼻子，能嗅出变压器内部的“异常气味”。

当变压器内部出现故障，比如发生短路啦、放电啦，这时候就会产生一些气体。

这些气体就像是犯罪分子留下的蛛丝马迹，而主变瓦斯保护就能敏锐地察觉到这些“线索”。

一旦发现这些气体的异常变化，它可不会坐视不管，马上就会行动起来，发出警报或者直接跳闸，让变压器停止工作，免得受到更大的伤害。

你说这像不像一个聪明的警察，一有风吹草动就能立刻做出反应？而且啊，它还特别可靠，就像咱家里的老黄牛一样，勤勤恳恳地工作，从不出差错。

你想想，如果没有主变瓦斯保护，那变压器出了问题都没人知道，那还不得出大乱子呀！就好比一个人身体不舒服了，要是没有医生及时诊断治疗，那后果可不堪设想啊！
主变瓦斯保护还分轻瓦斯保护和重瓦斯保护呢。

轻瓦斯保护就像是一个温柔的提醒，告诉你变压器有点小问题啦，得注意啦；重瓦斯保护可就厉害了，那就是严重警告，必须马上采取行动啦！
这主变瓦斯保护的原理虽然听起来有点复杂，但咱仔细琢磨琢磨，不也就是那么回事嘛！它就是为了保障电力系统的安全稳定运行，让我们能放心地用电。

咱生活中可离不开电呀，要是没有电，那日子可怎么过呀！所以说，主变瓦斯保护可是功不可没呢！它默默地守护着我们的光明和温暖，咱可得好好感谢它呀！这不就是我们生活中的无名英雄嘛！你说是不是这个理儿呢？所以啊，我们一定要重视主变瓦斯保护，让它好好发挥作用，为我们的生活保驾护航！。

主变差动保护的原理主变差动保护是电力系统中常用的一种保护方式，主要用于保护高压主变压器。

其原理是通过比较同一个主变压器的不同位置的电流，来判断是否存在电流差动，从而判断是否存在故障。

一、原理介绍：1. 基本原理：主变差动保护的基本原理是通过差动电流比较来实现的。

将主变线圈分为两部分，并将其分别与差动保护装置相连。

当主变器的两侧绕组之间的电流没有故障时，主变保护装置的两个继电器的吸引线圈电流应该相等，继电器保持正常状态。

当主变压器受到内部或外部故障的影响时，电流差会出现在主变压器的绕组中，从而导致差动电流的改变，差动保护装置的动作。

2. 故障检测：主变差动保护应该能够快速、准确地检测到发生的故障，并及时动作切断故障区域。

差动保护装置通常通过采用不同的故障标志，如过电流、零序电流、负序电流等来进行故障的判断。

二、工作原理：1. 基本工作原理：主变差动保护的工作原理主要是通过比较主变压器的两个继电器的吸引线圈电流，来判断差动电流是否存在，以及电流差是否超出设定范围。

一般来说，差动保护装置包含两种电流检测通路：正序通路和零序通路。

2. 正序通路：正序通路是用来检测主变压器的正序差动电流的，它采用主变压器两侧的正序电流进行比较。

当主变电流存在差异时，正序通路中的差动保护装置会发出信号，并启动继电器动作，切断故障电路。

3. 零序通路：零序通路是用来检测主变压器的零序差动电流的，并且主要用于检测主变压器的接地故障。

当主变电流发生不平衡时，零序通路中的差动保护装置会发出信号，并启动继电器动作，切断故障电路。

4. 继电器：继电器是主变差动保护装置的核心元件，它通过电磁原理来工作。

继电器保护装置通常由两个继电器构成，分别连接到主变压器的两个绕组上。

当两个继电器的电流差异超出设定范围时，继电器会发出信号，并切断故障电路。

三、应用范围：主变差动保护广泛应用于各类工业和民用电力系统中，特别是在需要对主变压器进行保护的情况下。

主变温度控制器的保护原理为保护变压器的安全运行，其冷却介质及绕组的温度要控制在规定的范围内，这就需要温度控制器来提供温度的测量、冷却控制等功能。

当温度超过允许范围时，提供报警或跳闸信号，确保设备的寿命。

温度控制器包括油面温度控制器和绕组温度控制器。

主要功能：1、根据变压器温度的变化控制变压器冷却器工作状态；2、当变压器温度较高时，发出报警信号或跳闸；主要测量和启动元件：变压器温度继电器（油温表）温度计主要结构：温包、PT100电阻、毛细管、波纹管、表头、压力式继电器。

温控器主要由弹性元件、毛细管和温包组成，在这三个部分组成的密闭系统内充满了感温液体，当被测温度变化时，由于液体的“热胀冷缩”效应，温包内的感温液体的体积也随之线性变化，这一体积变化量通过毛细管远传至表内的弹性元件，使之发生相应位移，该位移经齿轮机构放大后便可指示该被测温度，同时触发微动开关，输出电信号驱动冷却系统，达到控制变压器温升的目的。

（2）绕组温度控制器的测温原理。

变压器油面温度是可以直接测量出来的，但绕组由于处于高压下而无法直接测量其温度，其温度的测量是通过间接测量和模拟而成的。

绕组和冷却介质之间的温差是绕组实际电流的函数，电流互感器的二次电流(一般用套管的电流互感器)和变压器绕组电流成正比。

电流互感器二次电流供给温度计的加热电阻，产生一个显示变压器负载的读数，它相当于实测的铜一油温差(温度增量)。

这种间接测量方法提供一个平均或最大绕组温度的显示即所谓的热像。

（3）测量值的远程显示原理为了将测量值传送到控制室作远程指示，温度控制器将铜或铂电阻传感器阻值的变化或温度变化产生的机械位移变为滑线变阻的阻值变化，模拟输出为4～20mA电信号，在远方转化为数字或模拟显示。

使用滑线变阻的形式，其优点是接线比较简单，对于较长的传输途径不需要补偿线路，电流信号对杂散磁场和温度干扰不敏感。

2、设置原则变压器应配备油面温度控制器及绕组温度控制器，并有温度远传的功能，为能全面反映变压器的温度变化情况，一般还将油面温度控制器配置双重化，即在主变的两侧均设置油面温度控制器。
