提纲
变压器保护概述 常规差动保护基本理论 纵差保护（比率差动、差动速断、采
样值差动）原理 零序、分侧（或分相）差动保护原理
变压器保护概述
电力变压器的分类
按接线形式分：普通变和自耦变 （三相、分相） 按绕组数分：三卷变和两卷变 按用途分：升压变、降压变和系统联络变
注意：差流放大了 倍 差流、制动电流定值都要相应放
大倍
Iha-Ihb Iha
Ila 30
Ilc Ihc
Ihc-Iha
Ilb Ihb-Ihc
Ihb
变压器差动保护
各侧平衡系数计算示例
和电压等级成正比，和TA变比成正比 和二次额定电流成反比 和变压器容量无关 由于采用Y->Δ转换， Δ侧要放大 倍 以高压侧为基准，其他侧平衡系数计算公式：
不考虑TA传变误差和TA饱和,不需要制动
实际应用中,需要考虑TA传变误差、TA饱和等因素的 影响, 使用带比率制动的差动保护
差动保护基本原理
差动保护的应用
发电机完全纵差、母线差动是基于基尔霍夫电
流定律的
不考虑分布电容的情况下，线路差动是基于霍 夫电流定律的，但是长线路具有分布参数，不 能忽略分布电容的影响，要进行补偿
变压器比率差动保护

主变保护课件

主变保护课件

54
二、差动保护原理 2.8.2.5 波形对称差动保护 1)灵敏度高 抗干扰能力强 2)对剩磁的适应能力强,当变压器有0.9倍剩磁时仍然 能正确动作. 3)计算量小, 对硬件要求低.(南自产品）
55
二、差动保护原理 2.8.2.6 二次谐波制动差动保护原理框图（南自产品）
2 3 3
内部短路故 障电流
电流互感器饱和 电流互感器不饱和
38 0
100 100
4 9
32 4
9 7
2 4
45
二、差动保护原理 2.8.2 差动元件： 2.8.2.2 二次谐波制动元件 本元件是为了在变压器空投时防止励磁涌流引 起差动保护误动, 其动作判据为： I ⑵>Id * XB 2； 其中：I⑵为差动电流中的二次谐波含量； Id为变压器差动电流； XB2为差动保护二次谐波制动系数；
46
二、差动保护原理 2.8.2 差动元件： 2.8.2.3 五次谐波制动元件 变压器过激磁时，变压器励磁电流将激增，可能 引起发变组差动、变压器差动保护误动作。
47
二、差动保护原理 2.8.2 差动元件： 2.8.2.3 五次谐波制动元件 本元件是为了在变压器过励磁时防止差 动保护误动, 其动作判据为： I ⑸>Id *XBB 5 其中：I⑸为差动电流中的五次谐波含量； Id为变压器差动电流 XBB5为差动保护五次谐波制动系数,软件 设定为0.38；






I I k dai ai i
I
I k dbi bi i
I I k dci ci i
29
二、差动保护 3)消除变压器两侧变压器两侧电流大小的办 法：两边乘以电流平衡系数

主变保护讲义

主变保护讲义

2）中性点可能接地或不接地变压器的零序 保护
全绝缘变压器应装设零序电流保护和零序电压保护 先切除中性点直接接地运行的变压器，再切除中性点不直 接接地变压器 分级绝缘变压器 A。若中性点未装设放电间隙，故障时，先切除母联断路 器，再切除中性点不接地的变压器，然后切除中性点接地 的变压器 B。中性点装设放电间隙时，应装设零序电流保护作为变压 器中性点直接接地运行时的保护，并增设一套反应间隙放 电电流的零序电流保护和一套零序电压保护作为变压器不 接地运行的保护。零序电压保护作为间隙放电电流的零序 电流保护的后备保护。 为什么零序电压的定值设为180V?
1）中性点直接接地变压器设臵的零序电流
中性点直接接地变压器设臵的零序电流保护是整个电 网接地保护组成的一部分，主要作为母线和相邻线路 主保护的后备，同时也对变压器内部接地故障起后备 作用。 中性点直接接地变压器的零序电流保护及整定原则： 设臵两段式零序电流保护，每段均有两个时限，并以 较短的一段时限动作于缩小故障影响范围(例如双母线 系统动作于断开母联断路器)，以较长的时限有选择性 地动作于断开变压器各侧断路器
（二）变压器差动保护

它用以保护变压器内部、套管 及 引出线上的各种短路 故障，为实现这一保护，需要在变压器两侧装设电流 互感器TA1和TA2， 并按环流法连接。保证在正常负荷 情况下或外部短路故障时，通过继电器的电流为两侧 电流 之差，当保护范围内发生故障时，通过继电器的 电流为两侧电 流之和。保护动作瞬时断开两侧的断路 器QF1和QF2，保护的范围为TA1和TA2之间一次回路 各电气元件。
二、线路保护的配置
（1）高频保护 光纤保护 （2）距离保护 三段式距离保护（接地距离、相间距离） （3）零序过流保护 四段式零序保护 （4）重合闸

主变保护的原理及作用讲解课件

主变保护的原理及作用讲解课件

变压器保护情况简介
●压力保护 压力保护也是变压器油箱内部故障的主保护，含压力和压力突变量保护。其作 用原理与重瓦斯保护基本相同，但它反映的是变压器油的压力。当变压器内部 故障时，温度升高，油膨胀压力增高，使压力继电器动作，切除变压器。 ●温度及油位保护 当变压器温度升高或油位异常时，温度或油位保护动作发出报警信号。
变压器保护情况简介
● PST-1200比率制动式差动保护的动作特性
动作方程： Icdd ≥Icd （ Izdd＜ Izd） Icdd - Icd≥K1(Izdd-Izd) （Izd＜Izdd＜3 Izd） Icdd – Icd- K12 Izd≥K2(Izdd-3Izd) （Izdd＞3 Izd） Icdd = | I1 + I2 | ， Izdd = max( | I1 | , | I2 | ) Izd比率制动第一拐点电流，软件设为 高压侧二次额定电流。 K1、K2为比率制动系数，K1＝0.5， K2＝0.7。
变压器保护情况简介
●非电气量保护： 1.瓦斯保护：主变本体和有载调压开关均设有改保护 2.主变压力释放保护：保护瞬时跳闸跳主变两侧断路器。 3.温度保护：温度过高时动作主变两侧断路器跳闸，温度升高时动作与发信号。
变压器保护情况简介
●变压器差动保护中差流计算的原则：
变压器保护情况简介
◆差动速断 ●当变压器内部或变压器引出线套管发生严重故障时，由于TA饱和二次电路波 形将发生严重畸变，其中含有大量的谐波分量，使涌流判别元件误判成励磁涌 流引起的差流，使差动保护拒动或延缓动作，严重损坏变压器。 ●为克服差动保护上述缺点，设置差动速断元件。差动速断元件反映的也是差 流，与差动保护不同的是它只反应差流的有效值，不管差流的波形是否畸变及 含有谐波分量的大小，只要差流的有效值超过整定值，它将迅速动作，跳开变 压器各侧开关，把变压器从电网上切除。

主变保护的原理及调试

主变保护的原理及调试

动作于跳闸或告警
当检测到零序电流异常时，保护 装置会迅速动作于跳闸或发出告 警信号，提醒运行人员及时处理 故障。
03 主变保护装置
装置组成及功能
装置的主要功能包括
监测电网状态、判断故障类型、执行 保护动作等。
保护动作包括
跳闸、发出告警信号等，以防止故障 扩大，保护电力系统的安全稳定运行 。
装置硬件结构
01
02
03
04
主变保护装置的硬件结构主要 包括：输入电路、输出电路、 微处理器、存储器等部分。
输入电路负责采集电网的电流 、电压等信号，并将其转换为
装置可处理的数字信号。
微处理器是装置的核心部件， 负责进行信号处理、逻辑运算
、保护判断等功能。
输出电路则根据保护判断结果 ，执行相应的保护动作，如跳
闸、告警等。
信号传输不畅
检查信号线路是否畅通，信号指示灯是否正常工作，对损坏的信号线 路或指示灯进行更换。
05 主变保护运行与维护
运行中的注意事项
01
监控主变保护装置的运 行状态，确保其正常工 作。
02
注意主变保护装置的报 警信息，及时处理异常 情况。
03
定期对主变保护装置进 行巡视检查，记录运行 数据。
04
主变保护的重要性
保障设备安全
主变是电力系统中的关键设备，其故障 可能导致系统瓦解和大面积停电，因此 主变保护对于保障设备安全至关重要。
提高供电可靠性
维护系统稳定
主变保护作为电力系统的第一道防线， 能够有效地维护系统的稳定，防止连 锁反应和扩大事故。
主变保护能够迅速切除故障，减少停 电时间和范围，提高供电可靠性。
保护的主流形式，其具有强大的数据处理能力和通信功能，能够实现更

《主变保护的原理及调试》PPT课件

《主变保护的原理及调试》PPT课件
• 别的实验同上，满足硬压板、控制字， 出口条件即可。
4、开关出口传动实验
投差动保护及跳闸出口压 板，模拟变压器内部故障，进 行开关传动试验。
5、变压器带负荷试验
变压器空投成功带负荷运行后，按 照查看的所述方法进保护状态菜单，查 看保护的采样值及相位关系等是否正确 。
后备保护的调试
1、交流回路校验
• 检测复合电压闭锁(方向)过流保护的各 段动作时间
• 零序（方向）过流保护，投入零序(方 向)过流保护压板，在后备保护定值单中 整定零序过流保护的控制字为“1”，加 入A相电压UA和中性线零序电流I。
• 若零序过流保护带方向，则在满足零序电 压闲锁定值和零序过流定值的条件下。模拟零 序方向过流保护灵敏角动作方向上的故障(UA 与Io之间夹角为零序灵敏角），保护应可靠动 作。模拟零序方向过流保护灵敏角反方向上的 故障，保护应可靠不动。
• 检测零序（方向）过流保护的各段动作时 间
• 不接地零序保护，投入不接地零序保护压 板，在后备保护定值单中整定间隙零序过流保 护、零序过电压保护的控制字为“1”，加入 PT开口三角零序电压和间隙零序电流I0g
• 间隙零序过流保护：检测间隙零序过流保 护的电流定值和动作时间。
• 零序过电压保护：检测零序过电压定值和动作 时间。
•在保护屏端子上加入额定电压及额定电流，在面板液 晶上显示保护的采样值与实际加入量应相等，其误差应 小于±5% 。2、 Nhomakorabea入接点检查
在装置液晶的子菜单，按照液晶上显 示的顺序逐个进行屏上投退压板的断开 和连通，检查液晶上对应的开关量是否 变位。
3、整组实验
• 复合电压闭锁(方向)过流保护：投入 复合电压闭锁（方向）过流保护压板， 在后备保护定值单中整定复合电压闭锁 过流保护的控制字为“1”，

主变保护 教学PPT课件

主变保护 教学PPT课件
地的三绕组变压器：应增设零序方向元件
• 中性点不接地的变压器：零序过电压保护 • 中性点经过放电间隙接地的变压器：间隙
电流保护和零序电压保护
过负荷保护 过励磁保护 变压器的其他非电量保护
• 油温高保护 • 冷却器故障保护 • 压力释放保护等
第二节 变压器的纵差动保护
一、主变差动保护基本原理
3)当正常运行或发生外部故障时（K2）， 根据KCL定律在近似的情况下将变压器差 动保护的保护范围内（各侧TA围成的范围） 看作一个点那么流出和流入该点的电流相
量和为零，即流出等于流入。
● 4)这样流过两个电流互感器的电流也应该是相等的，考虑到图中电流互 感器极性端的布置情况，在二次回路中变压器两侧的互感器二次电流方 向应该是相反的，即I1=-I2。于是差动保护中将不会流过差动电流，即 差动电流ICD=I1+I2=0,所以差动保护不会动作。
3.主变差动保护及瓦斯保护保护范围的区别 • 差动保护和瓦斯保护均为变压器的 主保护。正常情况下均应投入。瓦斯保 护的范围基本上以变压器本体油箱内部 为限。某些差动保护无法反映的故障， 比如绕组少数线匝的匝间短路就必须依 赖瓦斯保护切除。
什么是瓦斯保护
瓦斯保护是反映故障时的气体 2、变而压构器成瓦的斯保保护护装的置原理
3、瓦斯继电器的工作原理 分为轻瓦斯保护和重瓦斯保
护 故障时产生的电弧是流分解成气体。
变压器的瓦斯保护
在油浸式变压器油箱内发生故障时，短路点电弧使变压器油及其他绝缘材料分解，产 生气体（含有瓦斯成分），从油箱向油枕流动。
TA1 TA2
110KV 母线
大差
TA3
10KV 母线
小差
图一 变压器差动保护电流互感器配置图

主变保护基本原理ppt课件

主变保护基本原理ppt课件
电力变压器的结构
铁芯、绕组、外壳、油箱、油、套管、引线、冷却器 有载调压
变压器的绕组接线图（普通变、自耦变）
2
变压器保护概述
变压器的常见故障
油箱内：相间短路、接地短路、匝间短路等 油箱外：套管和引出线上发生相间短路和接地短路
变压器的不正常运行状态
外部相间短路引起的过电流 外部接地短路引起的过电流和中性点过电压 由于负荷超载引起的过负荷 由于漏油等原因引起的油面下降
I0r
22
变压器其他保护
过激磁保护 复合电压闭锁方向过流保护 阻抗保护 零序过流保护 间隙保护 非全相保护 非电量保护
23
演示完毕，谢谢！
24
主变保护基本原理
0
提纲
变压器保护概述 常规差动保护基本理论 纵差保护（比率差动、差动速断、采样值
差动）原理 零序、分侧（或分相）差动保护原理
1
变压器保护概述
电力变压器的分类
按接线形式分：普通变和自耦变 （三相、分相） 按绕组数分：三卷变和两卷变 按用途分：升压变、降压变和系统联络变
和电压等级成正比，和TA变比成正比 和二次额定电流成反比 和变压器容量无关 由于采用Y->Δ转换， Δ侧要放大 倍
以高压侧为基准，其他侧平衡系数计算3公式：
例如K：phi某 变K 压II22nn器Hi Ｙ K/ＹUU/1n1nHΔi -**1KK2-TT1AAHi2-,1K1接1线或，3高、中、低压侧额定电压 220kV、110kV、10kV，TA变比：600/1、1000/1、2000/1，则高、 中、低压侧平衡系数分别为： 1、0.833、0.262
10
变压器差动保护

主变基础知识ppt课件

主变基础知识ppt课件

调节和稳定
主变可以调节系统的电压 和电流，保持系统的稳定 运行。
主变的分类
按用途分类
主变可以分为升压变压 器、降压变压器、联络
变压器等。
按冷却方式分类
主变可以分为油浸式变 压器、干式变压器等。
按相数分类
主变可以分为单相变压 器、三相变压器等。
按绕组数分类
主变可以分为双绕组变 压器、三绕组变压器等
。
的正常运行。
铁芯故障
总结词
铁芯故障通常是由于铁芯多点接地、 铁芯片间短路或铁芯松动等原因引起 的。
详细描述
铁芯故障会导致主变压器过热、运行 异常或电气性能下降等问题。处理铁 芯故障需要检查铁芯接地情况，修复 或更换损坏的铁芯，以确保设备正常 运行。
绝缘故障
总结词
绝缘故障是主变压器常见的故障之一，通常是由于设 备老化、受潮或制造工艺不良等原因引起的。
CHAPTER
02
主变的组成结构
铁芯
铁芯是变压器中主要的磁路部分，通常由硅钢片组成，具有低磁阻和高磁导率的特 点。
铁芯的作用是作为变压器磁路的主体，传递和转换磁场，将一次侧的电能传递到二 次侧。
铁芯的结构形式主要有心式和壳式两种，心式铁芯的磁通方向与线圈平面垂直，而 壳式铁芯的磁通方向与线圈平面平行。
主变的异常处理与事故预防
总结词
主变在运行过程中可能会出现各种异常情况 ，掌握异常处理和事故预防的方法对于保障 设备的安全和稳定运行至关重要。
详细描述
针对不同的异常情况，如过载、过流、温度 异常等，应采取相应的处理措施，如调整负 荷、停电检修等。同时，应加强设备的预防 性维护和保养，降低事故发生的概率。在处 理异常和预防事故的过程中，需保持冷静， 迅速采取有效措施，确保设备的安全和稳定 运行。

主变保护讲义课件

主变保护讲义课件

7
变压器励磁涌流的特点
当变压器空载投入或外部故障切除后电压恢复时，将可能出现 很大的励磁涌流。
(1)励磁涌流数值大。变压器空载投入时，其励磁涌流峰值可达 变压器额定电流的6～8倍以上。对于较小容量的变压器倍数
(2)励磁涌流中含有大量的高次谐波分量，并在最初瞬间波形 完全偏于时间轴一侧。涌流的 波形为尖顶波并以二次谐波为 主。具有衰减慢的特点。(二次谐波制动）
4
（二）变压器差动保护
它用以保护变压器内部、套管 及 引出线上的各种短路 故障，为实现这一保护，需要在变压器两侧装设电流 互感器TA1和TA2， 并按环流法连接。保证在正常负荷 情况下或外部短路故障时，通过继电器的电流为两侧 电流 之差，当保护范围内发生故障时，通过继电器的 电流为两侧电 流之和。保护动作瞬时断开两侧的断路 器QF1和QF2，保护的范围为TA1和TA2之间一次回路 各电气元件。
主变保护讲义
13
（三）变压器瓦斯保护
（1）作用：反应变压器内部故障的各种保护装置，特别 是匝间短路、严重漏油等故障。
（2）重瓦斯（轻瓦斯） 、有载调压重瓦斯（轻瓦斯）
（3）瓦斯保护误动的原因：
区外故障时穿越性短路电流过大（变压器绕组发热， 使油温上升，油的体积膨胀）
瓦斯继电器端盖部分进水（加装防雨罩）
变压器油对控制电缆橡胶绝缘的腐蚀作用可造成瓦斯 保护误动作。（瓦斯继电器的引出线和电缆应分别连 接在端子箱内端子排的两侧，以防变压器油对电缆绝 缘的腐蚀。）
瓦斯保护或差动保护能否单独作为变压器的主保护?
主变保护讲义
14
（四）变压器的阻抗保护
主要是作为相邻母线及引出线保护的后备，并用于消除 断路器与电流互感器之间差动保护的死区。

主变保护

主变保护

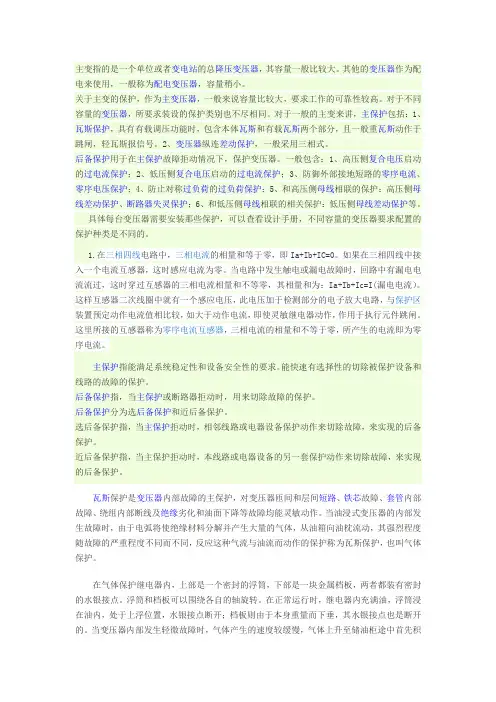

主变指的是一个单位或者变电站的总降压变压器，其容量一般比较大。

其他的变压器作为配电来使用，一般称为配电变压器，容量稍小。

关于主变的保护，作为主变压器，一般来说容量比较大，要求工作的可靠性较高。

对于不同容量的变压器，所要求装设的保护类别也不尽相同。

对于一般的主变来讲，主保护包括：1、瓦斯保护，具有有载调压功能时，包含本体瓦斯和有载瓦斯两个部分，且一般重瓦斯动作于跳闸，轻瓦斯报信号。

2、变压器纵连差动保护，一般采用三相式。

后备保护用于在主保护故障拒动情况下，保护变压器。

一般包含：1、高压侧复合电压启动的过电流保护；2、低压侧复合电压启动的过电流保护；3、防御外部接地短路的零序电流、零序电压保护；4、防止对称过负荷的过负荷保护；5、和高压侧母线相联的保护：高压侧母线差动保护、断路器失灵保护；6、和低压侧母线相联的相关保护：低压侧母线差动保护等。

具体每台变压器需要安装那些保护，可以查看设计手册，不同容量的变压器要求配置的保护种类是不同的。

1.在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0。

如果在三相四线中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）。

这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件跳闸。

这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。

主保护指能满足系统稳定性和设备安全性的要求。

能快速有选择性的切除被保护设备和线路的故障的保护。

后备保护指，当主保护或断路器拒动时，用来切除故障的保护。

后备保护分为选后备保护和近后备保护。

选后备保护指，当主保护拒动时，相邻线路或电器设备保护动作来切除故障，来实现的后备保护。
