1.1变压器比率制动式差动保护比率制动式差动保护就是变压器的主保护,能反映变压器内部相间短路故障、高压侧单相接地短路及匝间层间短路故障。
变压器保护装置最多可实现四侧差动,动作特性图如图6-1-1所示:I 制制制制制 r es)r es.0op.制制制制制 o p )I图6-1-1 比率差动保护动作特性图1.1.1 比率差动原理1.1.1.1 差动动作方程如下0.op op I I >当 0.res res I I < ;()0.res res 0.op op S I -I I I +> 当 0.res res I I > (6-1-1)op I 为差动电流,0.op I 为差动最小动作电流整定值,res I 为制动电流,0.res I 为最小制动电流整定值,S 为比率制动系数整定值,各侧电流的方向都以指向变压器为正方向。
1.1.1.1.1 对于两侧差动:op I = |21I I &&+| (6-1-2) res I = |21I I &&-| / 2(6-1-3)1.1.1.1.2 对于三侧及以上数侧的差动:op I = | 1I & +2I & +…+ k I & | (6-1-4)res I = max{ |1I &|,|2I &|,…,|k I &| }(6-1-5)式中:4K 3<<,1I &,2I &,…k I &分别为变压器各侧电流互感器二次侧的电流。
1.1.1.1.3 对于无电源低压侧带分支的两圈变差动:op I = |321I I I &&&++|(6-1-6) res I = |321I I I &&&--| / 2(6-1-7)式中:1I &、2I &、3I &分别为变压器高压侧、低压侧A 分支与低压侧B 分支电流互感器二次侧的电流。

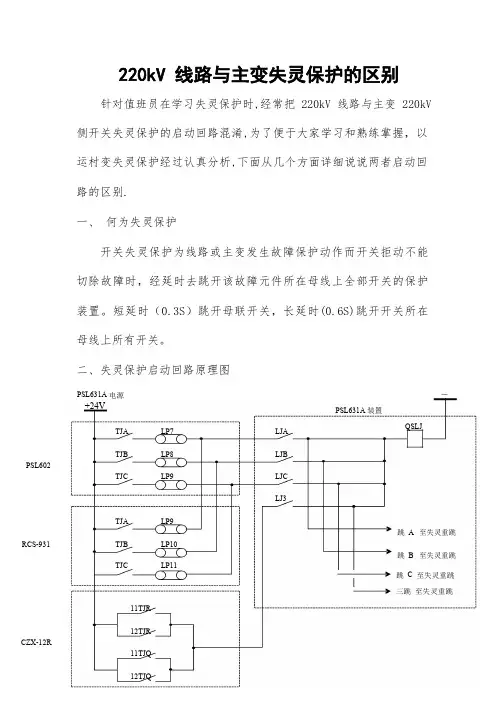

220kV线路与主变失灵保护的区别针对值班员在学习失灵保护时,经常把220kV线路与主变220kV 侧开关失灵保护的启动回路混淆,为了便于大家学习和熟练掌握，以运村变失灵保护经过认真分析,下面从几个方面详细说说两者启动回路的区别.一、何为失灵保护开关失灵保护为线路或主变发生故障保护动作而开关拒动不能切除故障时，经延时去跳开该故障元件所在母线上全部开关的保护装置。
短延时（0.3S）跳开母联开关，长延时(0.6S)跳开开关所在母线上所有开关。
二、失灵保护启动回路原理图PSL631A电源－+24V PSL631A装置QSLJTJA LP7LJATJB LP8LJBPSL602TJC LP9LJCLJ3TJA LP9跳A至失灵重跳RCS-931TJB LP10跳B至失灵重跳TJC LP11跳C至失灵重跳三跳至失灵重跳11TJR12TJRCZX-12R11TJQ12TJQ1220kV 母差电源PSL631A220kV －+24V母差屏15LP13LP56QSLJ220kV 母差装置图一220kV 线路失灵保护启动回路原理+24V RCS-978E RCS-974保护装置－第一套978保护出口TJR11LP19LJ1QSLJ LJ2第二套978保护出口TJR22LP19LJ0（BP-2B 电源）+24V RCS-974保护装置220KV 母差装置QSLJ 1LP521G 8LP21I 母失灵出口失灵启动2G QSLJ 28LP22LP75II 母失灵出口解除复压解除失灵保护复压图二主变220kV 侧开关失灵保护启动回路原理图2220kV母差装置TJ1失灵出口短延时（0.3秒）跳母I(II)母失灵出口联与TJ2I(II)母复合电压动作失灵出口长延时(0.6秒)跳I(II)母解除失灵复压图三母差失灵跳闸逻辑图如图一所示，当线路发生故障时，线路保护动作起动跳闸继电器TJA、TJB、TJC或TJR、TJQ的接点闭合，一路经操作箱出口跳闸，另一路去起动失灵保护。

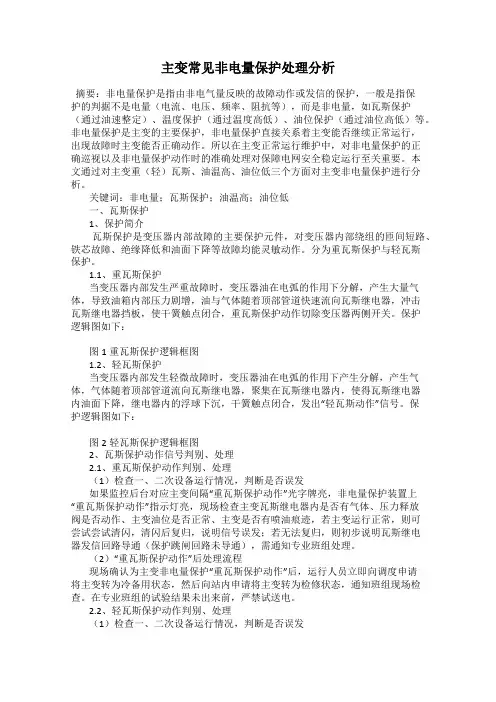

主变常见非电量保护处理分析摘要：非电量保护是指由非电气量反映的故障动作或发信的保护，一般是指保护的判据不是电量（电流、电压、频率、阻抗等），而是非电量，如瓦斯保护（通过油速整定）、温度保护（通过温度高低）、油位保护（通过油位高低）等。
非电量保护是主变的主要保护，非电量保护直接关系着主变能否继续正常运行，出现故障时主变能否正确动作。
所以在主变正常运行维护中，对非电量保护的正确巡视以及非电量保护动作时的准确处理对保障电网安全稳定运行至关重要。
本文通过对主变重（轻）瓦斯、油温高、油位低三个方面对主变非电量保护进行分析。
关键词：非电量；瓦斯保护；油温高；油位低一、瓦斯保护1、保护简介瓦斯保护是变压器内部故障的主要保护元件，对变压器内部绕组的匝间短路、铁芯故障、绝缘降低和油面下降等故障均能灵敏动作。
分为重瓦斯保护与轻瓦斯保护。
1.1、重瓦斯保护当变压器内部发生严重故障时，变压器油在电弧的作用下分解，产生大量气体，导致油箱内部压力剧增，油与气体随着顶部管道快速流向瓦斯继电器，冲击瓦斯继电器挡板，使干簧触点闭合，重瓦斯保护动作切除变压器两侧开关。
保护逻辑图如下：图1重瓦斯保护逻辑框图1.2、轻瓦斯保护当变压器内部发生轻微故障时，变压器油在电弧的作用下产生分解，产生气体，气体随着顶部管道流向瓦斯继电器，聚集在瓦斯继电器内，使得瓦斯继电器内油面下降，继电器内的浮球下沉，干簧触点闭合，发出“轻瓦斯动作”信号。
保护逻辑图如下：图2轻瓦斯保护逻辑框图2、瓦斯保护动作信号判别、处理2.1、重瓦斯保护动作判别、处理（1）检查一、二次设备运行情况，判断是否误发如果监控后台对应主变间隔“重瓦斯保护动作”光字牌亮，非电量保护装置上“重瓦斯保护动作”指示灯亮，现场检查主变瓦斯继电器内是否有气体、压力释放阀是否动作、主变油位是否正常、主变是否有喷油痕迹，若主变运行正常，则可尝试尝试清闪，清闪后复归，说明信号误发；若无法复归，则初步说明瓦斯继电器发信回路导通（保护跳闸回路未导通），需通知专业班组处理。

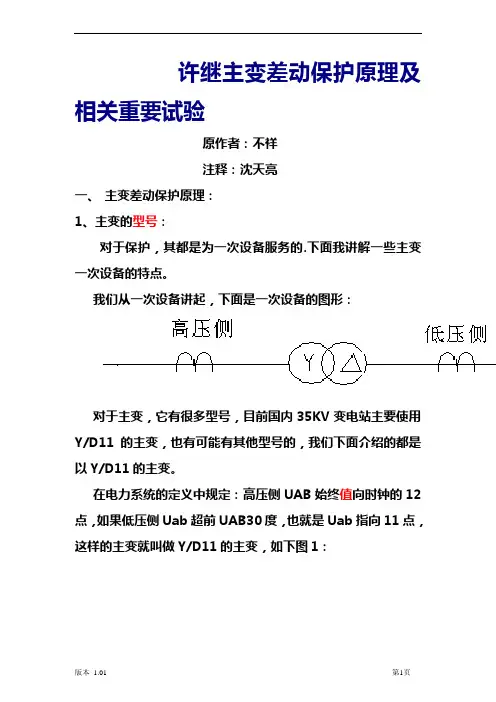

许继主变差动保护原理及相关重要试验原作者：不祥注释：沈天亮一、主变差动保护原理：1、主变的型号：对于保护，其都是为一次设备服务的.下面我讲解一些主变一次设备的特点。
我们从一次设备讲起，下面是一次设备的图形：对于主变，它有很多型号，目前国内35KV变电站主要使用Y/D11的主变，也有可能有其他型号的，我们下面介绍的都是以Y/D11的主变。
在电力系统的定义中规定：高压侧UAB始终值向时钟的12点，如果低压侧Uab超前UAB30度，也就是Uab指向11点，这样的主变就叫做Y/D11的主变，如下图1：如果忽约主变内部的损耗，主变高、低压侧的功率因数都差不多，高低压侧电流的角度差和电压角度差一样，所以我们也可以用电流表示（这一点可以通过画向量图加以验证）（如图2）。
而且用电流向量图要简单的多，今后我们都用电流表示。
2、主变的一次电流图：（高压侧一次星接，二次CT1角接，低压侧一次角接，二次CT2星接）（如下图，IA1与Ia1’是直接发生关系的两个电气量，其他两相同理）此外，低压侧CT采用了与高压测相反反极性接法注：除了Ia1、Ib1、Ic1是实际方向以外，其它的都为参考方向。
以上的图为Y/D11的主变，根据下面的公式我们可以画出其向量图如下：（IA1与Ia1’是直接发生关系的两个电气量，两者相位近似相同。
其他两相同理。
Ia1是低压侧一次角接形成的线电流，由于向量合成，偏移了30度相位。
按道理说IA1幅值应当小于Ia1’，但是下图并不关心这个，下图只关心相位关系。
它们的关系是高压测二次CT1角接前二次电流=/Nct1，=/Nct1，=/Nct1；高压测二次CT1角接后二次电流=—，=—，=—；低压测一次接线角接后二次电流=—，=—，=—；低压测二次接线星接后二次电流= —/Nct2；= —/Nct2，= —/Nct2这三个式子中出现的负号说明了低压侧CT采用了与高压测相反反极性接法，这个反极性接法形成了一种差动最基本的抵消机制低压侧一次角形接线原始相电流=*Nb/，=*Nb/，=*Nb/；其中Nb/。
关于我厂主变高压侧复压过流保护的一些建议自动化班黄健明变压器复压过流保护主要作为变压器相间故障的后备保护，由于我厂是两机一变接线方式，当只有一台机运行和两台机同时运行时，由整定计算所取的过流电流定值不同；这样在实际运行中，开机或停机时，不可能频繁的修改定值。
鉴于此，同时为了定值适应的灵活性，特提出如下两个更改方案，供讨论。
现运行情况介绍中调给定定值如下：主变高压侧复压过流保护（主变220kV侧开关TA：600/1；220kV母线PT）：1 过流电流定值（安）Ig 0.65 （开两台机）,0.33 （开一台机）;2 过流时间定值（s）t11 3.63 低电压定值（V）U1g 704 负序电压定值（V）U2g 7出口t11：方式1。
主变高压侧复压过流保护的保护原理图如下（图一）：当主变高压侧电流任一相大于过流电流定值Ig，并满足复压条件（母线电压Uca小于低电压定值U1g或负序电压U2大于负序电压定值U2g）时，延时t11以方式1出口并发动作信号。
现正常运行时，过流电流定值Ig整定为0.65（开两台机）。
此时如只开一台机运行，主变高压侧复压过流保护的灵敏度将不符合要求，从而可能发生拒动，起不到后备保护的作用。
如果在开机和停机时，先相应更改定值，可以满足保护的灵敏度要求和符合保护的可靠性，但同时也会加大操作人员的工作量和严重影响开机速度。
建议在主变高压侧复压过流保护的定值项中设置两个过流电流定值Ig1和Ig2，即更改后的定值单如下：主变高压侧复压过流保护（主变220kV侧开关TA：600/1；220kV母线PT）：1 过流电流定值（安）Ig1 0.65 （开两台机）;2 过流电流定值（安）Ig20.33 （开一台机）;3 过流时间定值（s）t11 3.64 低电压定值（V）U1g 705 负序电压定值（V）U2g 7出口t11：方式1。
将主变高压侧复压过流保护的保护原理图修改如下（图二）：其中I1b为#1发电机的B相电流，I2b为#2发电机的B相电流，IN为发电机额定电流(1A)，Ig1为过流电流定值0.65 （开两台机），Ig2为过流电流定值0.33 （开一台机）,Ia 为主变高压侧A相电流，Ib为主变高压侧B相电流，Ic为主变高压侧C相电流。
PST-1200主变保护原理一、差动保护1(SOFT-CD1)原理图
二、差动保护2(SOFT-CD2)原理图错误！未指定主题。
三、过负荷保护原理
错误！未指定主题。
四、失灵保护启动回路原理图错误！未指定主题。
五、相间阻抗保护原理图
错误！未指定主题。
六、接地阻抗保护原理图
错误！未指定主题。
七、复合电压闭锁（方向）过流保护原理图（以高压侧为例）错误！未指定主题。
八、复合电压闭锁过流保护原理图（以高压侧为例）
错误！未指定主题。
九、零序（方向）过流保护原理图
错误！未指定主题。
十、零序过流保护原理图
错误！未指定主题。
十一、间隙零序保护原理图
错误！未指定主题。
十二、中性点过流保护
本保护反应变压器中性点电流，仅作为自藕变压器的后备保护。
本保护包括以下元件：
中性点过流元件，动作判据为：
Izxd>Iz；
其中：Izxd为中性点电流，取自本侧中性点TA；
Iz为中性点过流的电流定值
十三、非全相保护
本保护检测断路器位置节点，同时判零序电流，保护动作出口仅跳本侧开关或变压器各侧开关.本保护仅适用于分相跳闸的断路器。
本保护包括以下元件：
1) 过流元件，动作判据为：
3I0>I fqx；I2>I2dz；
其中：3I0为三相电流I a,I b,I c在软件中合成的零序电流，3I0=I a+I b+I c；
I2为负序电流；
I fqx为零序过流的电流定值；
I2dz为负序过流的电流定值；
2) 断路器位置节点检测元件
错误！未指定主题。
非全相保护原理图。
