主变保护的原理及调试..

主变保护原理及调试方法主变保护是电力系统中最重要的保护之一，主要用于保护主变电站及其上下级设备的安全稳定运行。

主变保护的原理是在保证主变电站稳定运行的基础上，对主变及其连接线路的故障进行快速鉴别和切除，以防止更广泛的故障扩展。

调试主变保护的方法主要有以下三个方面：一、检查主变保护装置的配置和设置1.确认主变保护装置的型号和版本，检查是否与设计要求一致；2.检查主变保护装置的通信设置，包括通信接口、通信地址等是否正确；3.检查主变保护装置的保护定值设置，包括过流保护定值、间歇动作时间、时间限制定值等是否合理；4.检查主变保护装置的故障录波设置，确保能够记录故障发生前的电流、电压等信息。

二、进行保护信号的测试和验证1.对主变保护的各个元件进行测试，包括电压互感器、电流互感器、保护开关等，确保信号的正确输出；2.对保护信号进行验证，与实际电网数据进行对比，确保保护装置能够正确鉴别故障；3.对主变保护的各个功能进行测试，包括过流保护、差动保护、方向保护、欠频保护等，确保各功能齐全且工作正常。

三、进行系统联动和自动化测试1.对主变保护与其他保护装置进行联动测试，包括电网侧保护、变压器侧保护等，确保保护装置之间的协调动作；2.对自动化功能进行测试，包括自动重合闸、自动调压、自动开关等，确保自动化功能正常工作；3.进行应急停电和恢复供电测试，模拟实际故障情况，验证保护装置的响应速度和过程控制能力。

除了上述方法，还应注意以下几个调试要点：1.检查保护回路的接线和接地，确保保护信号传输的可靠性；2.定期对保护装置进行校准和维护，保证其工作的可靠性和准确性；3.在调试过程中，注意保护装置的动作记录和故障录波分析，找出问题所在，并进行相应调整；4.保护设置要符合实际运行情况，对于特殊情况或系统变动，要及时调整保护定值；5.保持与设备厂家和运维人员的沟通交流，及时了解新技术和装置。

总之，主变保护的调试是一个复杂而细致的过程，需要运用多种方法和手段来保证保护装置的正确配置和可靠性。

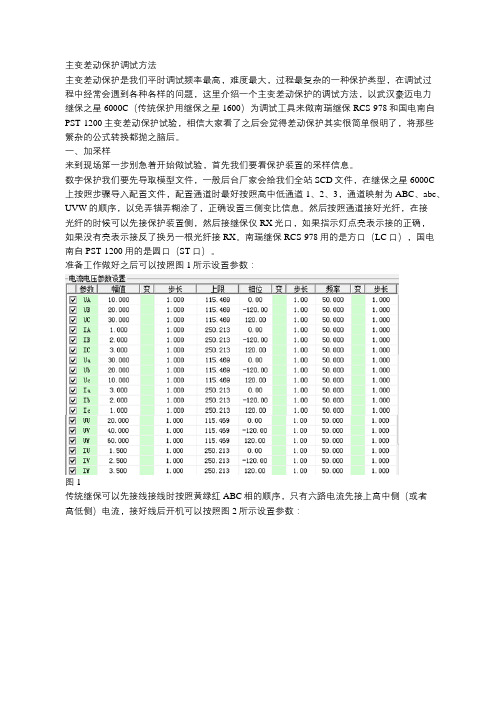

主变差动保护调试方法主变差动保护是我们平时调试频率最高，难度最大，过程最复杂的一种保护类型，在调试过程中经常会遇到各种各样的问题，这里介绍一个主变差动保护的调试方法，以武汉豪迈电力继保之星6000C（传统保护用继保之星1600）为调试工具来做南瑞继保RCS-978和国电南自PST-1200主变差动保护试验，相信大家看了之后会觉得差动保护其实很简单很明了，将那些繁杂的公式转换都抛之脑后。

一、加采样来到现场第一步别急着开始做试验，首先我们要看保护装置的采样信息。

数字保护我们要先导取模型文件，一般后台厂家会给我们全站SCD文件，在继保之星6000C上按照步骤导入配置文件，配置通道时最好按照高中低通道1、2、3，通道映射为ABC、abc、UVW的顺序，以免弄错弄糊涂了，正确设置三侧变比信息。

然后按照通道接好光纤，在接光纤的时候可以先接保护装置侧，然后接继保仪RX光口，如果指示灯点亮表示接的正确，如果没有亮表示接反了换另一根光纤接RX。

南瑞继保RCS-978用的是方口（LC口），国电南自PST-1200用的是圆口（ST口）。

准备工作做好之后可以按照图1所示设置参数：图1传统继保可以先接线接线时按照黄绿红ABC相的顺序，只有六路电流先接上高中侧（或者高低侧）电流，接好线后开机可以按照图2所示设置参数：图2每相设置不同的电压电流量方便检查采样值。

在加采样值时以防保护动作产生报文不方便看采样信息最后先将主保护功能退掉。

在加采样值时如果不正确可检查以下情况。

数字继保：确保模型文件导入正确；通道设置与所用的实际光口通道一致；通道映射与交流试验所用的相别对应；CT、PT变比设置与保护装置内部变比一致；高中低三侧SMV接受压板均打开状态；波形监测是否有实时波形输出状态。

传统继保：电流开路指示灯是否处于点亮状态；两根电流测试线是否接反；测试线是否接对位置；CT二次侧划片是否与保护侧断开以防产生分流。

二、看差流采样值信息无误后第二步可以看差流信息，在此以江西鹰潭洪桥220kV变电站两套保护装置配置信息为例来完成下面的操作。

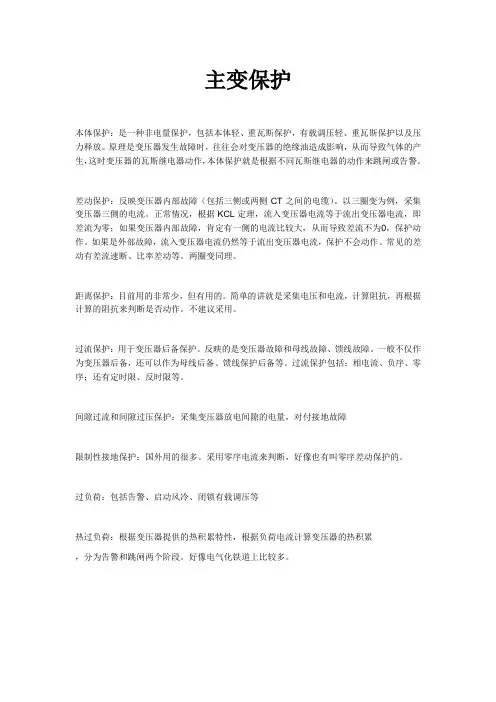

主变保护
本体保护：是一种非电量保护，包括本体轻、重瓦斯保护，有载调压轻、重瓦斯保护以及压力释放。

原理是变压器发生故障时，往往会对变压器的绝缘油造成影响，从而导致气体的产生，这时变压器的瓦斯继电器动作，本体保护就是根据不同瓦斯继电器的动作来跳闸或告警。

差动保护：反映变压器内部故障（包括三侧或两侧CT之间的电缆）。

以三圈变为例，采集变压器三侧的电流。

正常情况，根据KCL定理，流入变压器电流等于流出变压器电流，即差流为零；如果变压器内部故障，肯定有一侧的电流比较大，从而导致差流不为0，保护动作。

如果是外部故障，流入变压器电流仍然等于流出变压器电流，保护不会动作。

常见的差动有差流速断、比率差动等。

两圈变同理。

距离保护：目前用的非常少，但有用的。

简单的讲就是采集电压和电流，计算阻抗，再根据计算的阻抗来判断是否动作。

不建议采用。

过流保护：用于变压器后备保护。

反映的是变压器故障和母线故障、馈线故障。

一般不仅作为变压器后备，还可以作为母线后备、馈线保护后备等。

过流保护包括：相电流、负序、零序；还有定时限、反时限等。

间隙过流和间隙过压保护：采集变压器放电间隙的电量，对付接地故障
限制性接地保护：国外用的很多。

采用零序电流来判断，好像也有叫零序差动保护的。

过负荷：包括告警、启动风冷、闭锁有载调压等
热过负荷：根据变压器提供的热积累特性，根据负荷电流计算变压器的热积累
，分为告警和跳闸两个阶段。

好像电气化铁道上比较多。

主变差动保护原理及相关重要试验一、主变差动保护原理：1、主变的型号：对于保护，其都是为一次设备服务的.下面我讲解一些主变一次设备的特点。

我们从一次设备讲起，下面是一次设备的图形：对于主变，它有很多型号，目前国内35KV变电站主要使用Y/D11的主变，也有可能有其他型号的，我们下面介绍的都是以Y/D11的主变。

在电力系统的定义中规定：高压侧UAB始终值向时钟的12点，如果低压侧Uab超前UAB30度，也就是Uab指向11点，这样的主变就叫做Y/D11的主变，如下图1：如果忽约主变内部的损耗，主变高、低压侧的功率因数都差不多，高低压侧电流的角度差和电压角度差一样，所以我们也可以用电流表示（这一点可以通过画向量图加以验证）（如图2）。

而且用电流向量图要简单的多，今后我们都用电流表示。

2、主变的一次电流图：（高压侧一次星接，二次CT1角接，低压侧一次角接，二次CT2星接）（如下图，IA1与Ia1’是直接发生关系的两个电气量，其他两相同理）此外，低压侧CT采用了与高压测相反反极性接法注：除了Ia1、Ib1、Ic1是实际方向以外，其它的都为参考方向。

以上的图为Y/D11的主变，根据下面的公式我们可以画出其向量图如下：（IA1与Ia1’是直接发生关系的两个电气量，两者相位近似相同。

其他两相同理。

Ia1是低压侧一次角接形成的线电流，由于向量合成，偏移了30度相位。

按道理说IA1幅值应当小于Ia1’，但是下图并不关心这个，下图只关心相位关系。

它们的关系是高压测二次CT1角接前二次电流=/Nct1，=/Nct1，=/Nct1；高压测二次CT1角接后二次电流=—，=—，=—；低压测一次接线角接后二次电流=—，=—，=—；低压测二次接线星接后二次电流= —/Nct2；= —/Nct2，= —/Nct2这三个式子中出现的负号说明了低压侧CT采用了与高压测相反反极性接法，这个反极性接法形成了一种差动最基本的抵消机制低压侧一次角形接线原始相电流=*Nb/，=*Nb/，=*Nb/；其中Nb/。

主变差动保护的基本原理主变差动保护是一种用于保护电力系统主变压器的重要保护装置。

它通过检测主变两侧电流的差值，判断主变压器是否发生故障，并根据判断结果进行相应的保护动作。

主变差动保护具有灵敏、可靠、快速等特点，是保护主变压器安全运行的主要手段之一。

主变差动保护的基本原理如下：1.差动电流原理：主变差动保护是基于差动电流原理工作的。

在正常情况下，主变两侧的电流应当是相等的，即差动电流为零。

而当主变发生故障时，例如短路、接地等，主变两侧的电流就会发生不平衡，即出现差动电流。

2.电流传感器：主变差动保护装置通过电流传感器获取主变两侧的电流信息，这些电流传感器通常是电流互感器。

主变差动保护通常使用两个电流传感器，分别连接到主变两侧的线路上。

3.电流比较：主变差动保护对两侧电流进行比较，以判断是否发生故障。

通常，差动保护器会对两侧电流进行相位和幅值的比较。

如果主变两侧电流相等，没有差动电流，差动保护器则认为主变正常；而如果主变两侧电流不相等，存在差动电流，差动保护器则判断主变发生故障。

4.差动保护动作：当差动保护器判断主变发生故障时，它会触发保护动作，以隔离故障点并保护主变。

差动保护器的保护动作通常通过输出一个或多个触发信号来实现，触发信号可以用来操作断路器、闸刀等设备。

5.可靠性增强技术：为了提高主变差动保护的可靠性，常常采用一些增强技术。

例如，差动保护器可以通过设置延时、滞后等功能来抑制瞬时故障误动作。

此外，还可以使用同步电流补偿、零序电流补偿等技术来提高保护的精度和可靠性。

总结起来，主变差动保护通过检测主变两侧电流的差异，来判断主变是否发生故障，并触发相应的保护动作。

它具有灵敏、可靠的特点，是保护主变压器运行安全的重要手段之一。

同时，通过采用增强技术，可以进一步提高保护的可靠性和精度。

主变保护的原理及调试主变保护是电力系统中关键的保护之一，它主要用于对主变压器进行保护，以防止主变压器由于外界故障或内部故障引起的损坏。

主变保护主要包括差动保护、过流保护和继电保护。

1.差动保护：差动保护是主变保护的最主要的保护方式。

它基于主变压器两侧电流的差值来判断是否有故障发生。

差动保护装置通过将主变压器两侧的电流进行比较，如果两侧电流之差超过设定值，就会判定为故障，从而触发保护动作。

差动保护装置一般由差动电流继电器和判据继电器组成。

差动电流继电器通过测量主变压器两侧电流来判断是否有故障，而判据继电器用来对差动电流继电器的输出信号进行判别，并进行相应的动作信号输出。

2.过流保护：过流保护是为了防止主变压器由于过电流引起的损坏。

过流保护一般采用了方向性元件来判别过电流的方向，从而确定保护方向。

过流保护装置通过测量主变压器的电流，并与设定的电流值进行比较。

如果测量到的电流超过设定值，就判定为过电流，触发保护动作。

过流保护装置一般由过流继电器和方向继电器组成，过流继电器进行电流测量和保护判别，方向继电器用于判断过电流的方向。

3.继电保护：继电保护用于检测主变压器的各种参数是否在正常范围内，如温度、压力、流量等。

继电保护装置一般由继电器和传感器组成，传感器用于检测各种参数，继电器用于进行保护判别并输出保护信号。

1.校验设备：首先需要校验主变保护装置和相关设备的准确性和完好性。

包括校验差动电流继电器和过流继电器的准确性，以及校验方向继电器和传感器的准确性。

2.参数设置：根据实际情况，设置差动保护和过流保护的参数，包括差动电流继电器的设定值、过流继电器的设定值和方向继电器的设置。

3.动作测试：对主变保护系统进行动作测试，以测试保护装置的可靠性和动作速度。

动作测试可以通过人工模拟故障来实现，如短路和过电流。

4.定期检查：需要定期对主变保护系统进行检查，包括对差动电流继电器和过流继电器的检查，以及传感器的检查。

RCS-978和PST1200保护调试的介绍RCS-978和PST1200保护是我省目前采用较多的，技术相对比较成熟，功能比较齐全的两套国产的主变微机保护，因为现场接触比较多，调试过程遇到的问题也各种各样，总结起来出现问题的原因主要是对保护一些基本原理的不是很了解,或者调试过程中方法不当等等，从而导致保护功能试验不出。

今天我们针对这些情况对RCS-978 和PST1200保护中的几种主要功能保护的调试方法作一下简要的介绍。

对于220KV的主变保护般配置有：主保护（差动速断、比率差动、谐波制动功能，CT断线闭锁功能）、高压侧后备保护［包括：复合电压（方向）过流保护、零序（方向）过流保护、间隙电流电压保护、过负荷保护、过负荷闭锁调压、起动风冷，TV断线等功能］, 中压侧后备保护［包括：复合电压（方向）过流保护、零序（方向）过流保护、间隙电流电压保护、过负荷保护、闭锁调压、起动风冷,TV断线等功能］,低压侧后备保护［（复合电压）过流保护，过负荷保护，TV断线等功能］,下面重点介绍几种试验过程中较为经常碰到问题的保护。

一、差动保护1、比率差动1. 1主变各侧电流相位的补偿早期电磁型及集成型的主变保护，主要是通过改变CT二次接线来实现主变各侧电流相位的补偿,这种补偿方式容易造成接线出错，相量测量也不够直观，而微机保护是从软件来实现补偿的，RCS-978和PST1200保护两者在实现上是不同的。

(1)RCS-978对变压器接线组别的补偿变压器各侧电流互感器采用星形接线,二次电流直接接入本装置。

电流互感器各侧的极性都以母线侧为极性端。

变压器各侧TA二次电流相位由软件调整，装置采用Δ->Y变化调整差流平衡，这样可明确区分涌流和故障的特征，大大加快保护的动作速度。

对于Y0/A-11的接线，其校正方法如下：Y0 侧：IA, =(IA-Io)； IB，=(IB-Io)； IC, =(IC-Io)△侧：Ia, =(Ia - Ic)∕√3 Ib, =(Ib - Ia)∕√3.Ic, =(Ic - lb )∕√3IA∖ IB∖ IC,为Y侧调整后的电流Ia∖ Ib∖ Ic,为△侧调整后的电流(2)PST-1200对变压器接线组别的补偿PST-1200采用的是常规的补偿方式,变压器各侧电流存在的相位差由软件自动进行校验，变压器各侧均采用CT星形接线，各侧的CT 极性均指向母线(前提)，用软件进行相位校正时，PST-1200选用变压器丫一△形侧校正的原理，且差动保护的所有计算均以高压侧为基准。

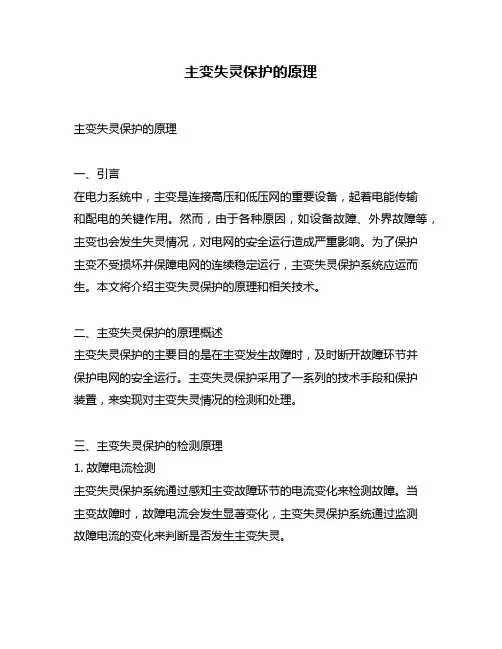

主变失灵保护的原理主变失灵保护的原理一、引言在电力系统中，主变是连接高压和低压网的重要设备，起着电能传输和配电的关键作用。

然而，由于各种原因，如设备故障、外界故障等，主变也会发生失灵情况，对电网的安全运行造成严重影响。

为了保护主变不受损坏并保障电网的连续稳定运行，主变失灵保护系统应运而生。

本文将介绍主变失灵保护的原理和相关技术。

二、主变失灵保护的原理概述主变失灵保护的主要目的是在主变发生故障时，及时断开故障环节并保护电网的安全运行。

主变失灵保护采用了一系列的技术手段和保护装置，来实现对主变失灵情况的检测和处理。

三、主变失灵保护的检测原理1. 故障电流检测主变失灵保护系统通过感知主变故障环节的电流变化来检测故障。

当主变故障时，故障电流会发生显著变化，主变失灵保护系统通过监测故障电流的变化来判断是否发生主变失灵。

2. 故障电压检测除了电流，主变失灵保护系统还会检测主变故障环节的电压变化。

主变发生失灵时，电压会出现异常波动，主变失灵保护系统通过监测电压的变化来判断主变是否失灵。

3. 频率和相位检测主变失灵保护还可以通过检测电网的频率和相位变化来判断主变是否失灵。

主变失灵时，电网的频率和相位会发生明显的变化，主变失灵保护系统通过对频率和相位的监测来判断主变故障的发生。

四、主变失灵保护的处理原理1. 快速断开故障环节当主变发生故障失灵时，主变失灵保护系统会迅速采取措施，断开故障环节与电网的连接，以避免故障的扩散和影响电网的正常运行。

2. 发出警报信号除了断开故障环节外，主变失灵保护系统还会发出警报信号，通知维护人员故障的发生，以便及时处理。

五、主变失灵保护系统的技术手段1. 电流差动保护技术电流差动保护技术是目前主变失灵保护系统中最主要的技术手段之一。

该技术利用主变两侧的电流差异来判断主变是否失灵。

2. 电压差动保护技术类似于电流差动保护技术，电压差动保护技术利用主变两侧的电压差异来检测主变的失灵。

3. 频率和相位保护技术频率和相位保护技术通过检测电网频率和相位的变化来判断主变是否失灵。

南瑞继保RCS9671B主变保护的原理及调试继电保护概要南瑞继保RCS9671B主变保护是一种基于继电保护机的主变保护装置，其工作原理主要涉及到以下几个方面：主变差动保护、主变差流保护、主变高压侧过电流保护和主变高压侧接地保护。

调试过程主要包括装置参数设置、动作测试和整定参数的调整。

一、主变差动保护主变差动保护是主变的主要保护方式，其原理是通过对主变两侧电流进行比较，并根据差动值的大小来判断是否有内部短路发生。

主变差动保护采用了同步采样和同步运算的技术，保证了精确的相位和幅值信息，并通过差状态位、差标幺值等信息来实现继电保护的动作。

二、主变差流保护主变差流保护主要用于检测主变的过负荷故障。

其原理是通过对主变两侧电流的差值进行比较，并根据设定的差流保护整定值来判断是否有外部故障发生。

主变差流保护通常包括负序差流保护和零序差流保护，以保证对各种故障的检测和保护。

三、主变高压侧过电流保护主变高压侧过电流保护主要用于检测高压侧的过电流故障。

其原理是通过对高压侧电流的采样和比较，当高压侧电流超过设定值时，继电保护装置会发出动作信号，以切断故障电路并防止故障进一步扩大。

四、主变高压侧接地保护主变高压侧接地保护主要用于检测高压侧的接地故障。

其原理是通过对高压侧的接地电流进行采样和比较，当接地电流超过设定值时，继电保护装置会发出动作信号，以切断故障电路并限制接地电流。

调试过程中，首先需要根据实际主变情况进行装置参数设置，包括主变参数、差动保护参数和差流保护参数等。

然后进行动作测试，模拟各种故障情况，并观察保护装置的动作情况，以验证保护功能的可靠性。

最后，根据测试结果和实际情况，对保护装置的整定参数进行调整，以实现更好的保护效果。

总之，南瑞继保RCS9671B主变保护装置通过差动保护、差流保护、过电流保护和接地保护等方式，实现了对主变的全面保护。

在调试过程中，需要合理设置参数并进行动作测试，以保证装置的准确性和可靠性。

浅谈主变比率制动差动保护原理与调试方法刘东洋（中国水利水电第四工程局有限公司机电安装分局，河南平顶山467521）摘要：差动保护是变压器的主保护，其误动或拒动将对电网的稳定运行造成极大影响。

对变压器比率制动差动保护动作特性曲线的校验，既是保护调试最重要的一环，又是难度最大的一个项目。

现介绍比率差动保护的动作特性曲线以及电流相位的补偿计算原理，以南瑞继保RCS -978为例分析各侧额定电流的计算、继保仪应当输出的电流有名值计算以及继保仪接线及加量方法，最后给出了a 、b 两点动作电流及比率制动系数K 的计算结果。

关键词：比率差动；相位补偿；制动电流；标幺值；有名值；比率制动系数0引言变压器差动保护反映的是各侧能量的平衡关系。

通过比较各侧电流大小和相位，在发生区内故障时使差动继电器动作实现差动保护。

发生区外故障时短路电流增大造成CT 饱和，可能导致差动保护误动作。

比率差动保护在外部短路电流增大时，制动电流和动作电流都随之增大，能有效防止变压器区外故障时差动保护误动作，这就是主变比率制动差动保护的原理。

要想准确校验出比率制动系数K ，需对保护的原理及继保仪加量方法深入理解，本文对此进行了研究。

1主变比率差动保护原理1.1比率差动保护的动作特性本文以RCS -978G5举例说明比率差动保护的动作特性，其比率差动保护动作特性如图1所示。

I r1=0.5I e ，I r2=6I e ，K 1=0.2，K 2=0.5，K 3=0.75。

动作电流随不平衡电流增大而按比率增大，当I d 、I r 同时处于动作区时，比率差动保护动作。

1.2差动各侧电流相位的补偿微机型变压器差动保护的应用中，为简化现场接线，变压器各侧CT 均采用星型接线方式，CT 极性端均指向同一方向（如母线侧），各侧的CT 二次电流直接接入保护。

此时对于Y /△-11接线方式的变压器，两侧二次电流之间会出现30°的相位差，保护装置需通过软件算法对相位进行校正。

主变保护基本原理主变保护是电力系统中的一项重要保护措施，旨在保护和确保主变输入和输出系统的安全运行。

主变保护通常由多种保护装置和保护原理组成，包括差动保护、整流器保护、绕组保护和冷却系统保护等。

下面将详细介绍主变保护的基本原理。

1.差动保护差动保护是主变保护中最主要和常见的保护原理之一、它基于主变的输入和输出绕组之间的电流差异来判断是否存在故障。

差动保护装置通过将输入和输出绕组上的电流进行比较，如果差值超过设定的阈值，就会启动保护动作，以防止电流流向故障点。

这种保护原理适用于各种故障类型，如相间短路、相接地短路和三相接地故障等。

2.整流器保护整流器保护是主变保护中另一个重要的保护原理。

主变的输入和输出系统通常涉及使用整流器来控制电流流向。

整流器是一种电力变换装置，用于将交流电转换为直流电，保证主要设备的安全运行。

整流器保护主要关注整流器输入和输出之间的电流和电压的波动。

当整流器输入或输出电流和电压异常时，保护装置会立即切断电源，并发出警告信号，以确保设备的安全运行。

3.绕组保护绕组保护是主变保护的另一个关键原理。

主变绕组是主要的能量传递和转换部分，在电力系统运行中非常重要。

绕组保护通常通过监测绕组的电流和电压来确保其正常运行。

当电流或电压超过额定值时，保护装置会切断电源，以防止绕组因过载而损坏。

此外，绕组保护还可以监测绕组的温度变化，当温度超过安全范围时，保护装置同样会启动保护动作。

4.冷却系统保护冷却系统保护是主变保护的一个重要组成部分。

主变的运行过程会产生大量热量，因此必须配备冷却系统以确保设备的正常运行。

冷却系统保护主要关注冷却系统的操作情况和性能，例如风扇和水泵等。

保护装置会监测冷却系统的工作状态，一旦发现异常，比如故障或过载，就会切断电源，并发出警告信号，以保证设备的安全运行。

总的来说，主变保护是电力系统中必不可少的一项保护措施，它通过多种保护原理和装置来确保主变输入和输出系统的安全运行。

220KV主变差动保护动作原理及应用摘要：220KV主变压器价格高、故障影响大，是变电站核心设备之一。

因此，220KV主变压器都装设差动保护，以快速切除220KV主变内部故障。

220KV主变差动保护动作后，快速确定故障点位置对消除故障并恢复供电具有重要意义。

关键词：变压器；RCS978变压器主保护原理；调度处理原则引言1设备概况1.1设备参数某变电站2号220KV主变压器为山东泰开变压器有限公司生产的SSZ11-40000/110变压器，采用油浸式三绕组自冷，额定电压220kV，额定容量40000kVA，阻抗18.22%，于2013-05-30投入运行。

2.2行方式2号220KV主变压器220kV单母分段并列运行，带全站负荷运行，1号220KV 主变压器热备用，电网负荷为28.37MW，220kV侧电压为111.65kV，35kV侧电压为37.17kV，10kV侧电压为10.25kV。

变电站系统图见图1。

图1变电站系统图2故障经过及分析2.1故障经过故障发生时，天气晴朗、有微风，设备无外部故障及异常，运行值班人员对2号220KV主变压器进行远方调档操作，由9档调至10档，切换失败，2号220KV主变压器保护屏保护装置比率差动动作，TA断线闭锁差动，U相电流为0.58A，V相电流为0.03A，W相电流为0.57A，其他保护未动作。

比率差动定值为1.73A。

随即2号220KV主变压器差动保护比率差动动作，U、W相故障，U相电流为7.38A，W相电流为7.39A。

三侧断路器跳闸。

故障发生后，1号220KV主变压器由热备用投入运行，带全站负荷运行；2号220KV主变压器转检修。

2.2故障分析2.2.1设备检查故障发生后，对2号220KV主变压器进行有载分接开关吊芯检查，未见转换开关有明显异常；检测过渡电阻为3Ω，未见异常；油中含碳末，且有乙炔存在。

该变电站送电可靠性降低，电量损失81000kWh。

相邻设备外观无损坏。

主变差动保护调试方法详解1主变差动保护调试方法详解1调试主变差动保护的方法一般可以分为以下几个方面：1.硬件连接及参数设置在进行差动保护调试前，首先需要进行硬件连接及参数设置。

确保保护设备与主变压器之间的接线正确，保护装置与其他继电保护设备之间的连接可靠。

同时，需要根据主变压器的电气参数和差动保护设备的参数要求进行相应的设置，包括比率、变比、相位等。

2.故障注入及校正为了验证差动保护的正常工作，通常需要通过故障注入的方式模拟主变压器内部故障，然后进行差动保护的校正。

常见的故障注入方式包括短路故障注入和变压器回路故障注入。

在进行故障注入前，需要通过对系统进行分析，选择合适的注入点和注入方式，保证模拟的故障对差动保护提供有效的检测。

3.正常运行测试除了进行故障注入测试，还需要对主变差动保护进行正常运行测试。

在主变压器正常运行时，通过对不同故障点的检测和记录，验证差动保护对于正常运行状态的正确判断。

同时，需要注意观察差动保护的运行指示灯和触发信号，确保其与实际情况一致。

4.稳态误差测试主变差动保护的稳态误差是指负载不均衡等因素引起的保护误动，而差动保护的稳态误差测试主要是验证差动保护在不平衡负载下的稳定性能。

具体的测试方法包括在正常运行状态下，通过改变负载，观察差动保护是否误动，以及误动时间、误动次数等参数的记录和分析。

5.动态特性测试主变差动保护的动态特性测试主要是验证差动保护在故障发生后的动作时间和动作速度。

测试方法包括注入不同故障类型和不同故障位置的故障，观察差动保护的动作时间和动作速度，并与规定的误动时间和误动速度进行比较。

同时，还需要进行稳定性测试，验证差动保护对于主变压器的保护是否稳定可靠。

6.软件功能测试在调试过程中，还需要对差动保护的软件功能进行测试。

包括保护逻辑的正确性检查、软件参数的设置和校验、通信功能的测试等。

通过这些测试，确保差动保护装置的软件功能正常运行，并与其他继电保护设备进行协调，形成完整的保护系统。

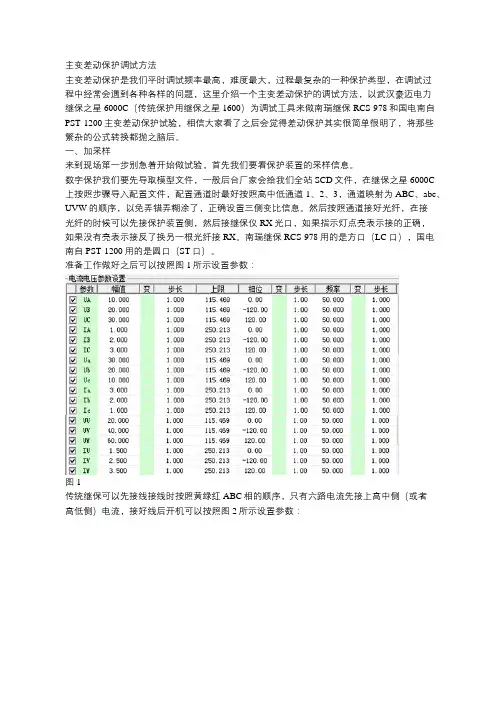

主变差动保护调试方法主变差动保护是我们平时调试频率最高，难度最大，过程最复杂的一种保护类型，在调试过程中经常会遇到各种各样的问题，这里介绍一个主变差动保护的调试方法，以武汉豪迈电力继保之星6000C（传统保护用继保之星1600）为调试工具来做南瑞继保RCS-978和国电南自PST-1200主变差动保护试验，相信大家看了之后会觉得差动保护其实很简单很明了，将那些繁杂的公式转换都抛之脑后。

一、加采样来到现场第一步别急着开始做试验，首先我们要看保护装置的采样信息。

数字保护我们要先导取模型文件，一般后台厂家会给我们全站SCD文件，在继保之星6000C上按照步骤导入配置文件，配置通道时最好按照高中低通道1、2、3，通道映射为ABC、abc、UVW的顺序，以免弄错弄糊涂了，正确设置三侧变比信息。

然后按照通道接好光纤，在接光纤的时候可以先接保护装置侧，然后接继保仪RX光口，如果指示灯点亮表示接的正确，如果没有亮表示接反了换另一根光纤接RX。

南瑞继保RCS-978用的是方口（LC 口），国电南自PST-1200用的是圆口（ST口）。

准备工作做好之后可以按照图1所示设置参数：图1传统继保可以先接线接线时按照黄绿红ABC相的顺序，只有六路电流先接上高中侧（或者高低侧）电流，接好线后开机可以按照图2所示设置参数：图2每相设置不同的电压电流量方便检查采样值。

在加采样值时以防保护动作产生报文不方便看采样信息最后先将主保护功能退掉。

在加采样值时如果不正确可检查以下情况。

数字继保：确保模型文件导入正确；通道设置与所用的实际光口通道一致；通道映射与交流试验所用的相别对应；CT 、PT 变比设置与保护装置内部变比一致；高中低三侧SMV 接受压板均打开状态；波形监测是否有实时波形输出状态。

传统继保：电流开路指示灯是否处于点亮状态；两根电流测试线是否接反；测试线是否接对位置；CT 二次侧划片是否与保护侧断开以防产生分流。

二、 看差流采样值信息无误后第二步可以看差流信息，在此以江西鹰潭洪桥220kV 变电站两套保护装置配置信息为例来完成下面的操作。

主变差动保护的原理主变差动保护是电力系统中常用的一种保护方式，主要用于保护高压主变压器。

其原理是通过比较同一个主变压器的不同位置的电流，来判断是否存在电流差动，从而判断是否存在故障。

一、原理介绍：1. 基本原理：主变差动保护的基本原理是通过差动电流比较来实现的。

将主变线圈分为两部分，并将其分别与差动保护装置相连。

当主变器的两侧绕组之间的电流没有故障时，主变保护装置的两个继电器的吸引线圈电流应该相等，继电器保持正常状态。

当主变压器受到内部或外部故障的影响时，电流差会出现在主变压器的绕组中，从而导致差动电流的改变，差动保护装置的动作。

2. 故障检测：主变差动保护应该能够快速、准确地检测到发生的故障，并及时动作切断故障区域。

差动保护装置通常通过采用不同的故障标志，如过电流、零序电流、负序电流等来进行故障的判断。

二、工作原理：1. 基本工作原理：主变差动保护的工作原理主要是通过比较主变压器的两个继电器的吸引线圈电流，来判断差动电流是否存在，以及电流差是否超出设定范围。

一般来说，差动保护装置包含两种电流检测通路：正序通路和零序通路。

2. 正序通路：正序通路是用来检测主变压器的正序差动电流的，它采用主变压器两侧的正序电流进行比较。

当主变电流存在差异时，正序通路中的差动保护装置会发出信号，并启动继电器动作，切断故障电路。

3. 零序通路：零序通路是用来检测主变压器的零序差动电流的，并且主要用于检测主变压器的接地故障。

当主变电流发生不平衡时，零序通路中的差动保护装置会发出信号，并启动继电器动作，切断故障电路。

4. 继电器：继电器是主变差动保护装置的核心元件，它通过电磁原理来工作。

继电器保护装置通常由两个继电器构成，分别连接到主变压器的两个绕组上。

当两个继电器的电流差异超出设定范围时，继电器会发出信号，并切断故障电路。

三、应用范围：主变差动保护广泛应用于各类工业和民用电力系统中，特别是在需要对主变压器进行保护的情况下。

主变瓦斯保护的原理
嘿，朋友们！今天咱来聊聊主变瓦斯保护的原理。

你说这主变瓦斯保护啊，就像是一位忠实的卫士，时刻守护着变压器的安全呢！
咱先想想，变压器就好比是电力系统的大心脏，那主变瓦斯保护就是保护这个大心脏的关键一招。

它是怎么工作的呢？其实啊，就像是一个超级敏感的鼻子，能嗅出变压器内部的“异常气味”。

当变压器内部出现故障，比如发生短路啦、放电啦，这时候就会产生一些气体。

这些气体就像是犯罪分子留下的蛛丝马迹，而主变瓦斯保护就能敏锐地察觉到这些“线索”。

一旦发现这些气体的异常变化，它可不会坐视不管，马上就会行动起来，发出警报或者直接跳闸，让变压器停止工作，免得受到更大的伤害。

你说这像不像一个聪明的警察，一有风吹草动就能立刻做出反应？而且啊，它还特别可靠，就像咱家里的老黄牛一样，勤勤恳恳地工作，从不出差错。

你想想，如果没有主变瓦斯保护，那变压器出了问题都没人知道，那还不得出大乱子呀！就好比一个人身体不舒服了，要是没有医生及时诊断治疗，那后果可不堪设想啊！
主变瓦斯保护还分轻瓦斯保护和重瓦斯保护呢。

轻瓦斯保护就像是一个温柔的提醒，告诉你变压器有点小问题啦，得注意啦；重瓦斯保护可就厉害了，那就是严重警告，必须马上采取行动啦！
这主变瓦斯保护的原理虽然听起来有点复杂，但咱仔细琢磨琢磨，不也就是那么回事嘛！它就是为了保障电力系统的安全稳定运行，让我们能放心地用电。

咱生活中可离不开电呀，要是没有电，那日子可怎么过呀！所以说，主变瓦斯保护可是功不可没呢！它默默地守护着我们的光明和温暖，咱可得好好感谢它呀！这不就是我们生活中的无名英雄嘛！你说是不是这个理儿呢？所以啊，我们一定要重视主变瓦斯保护，让它好好发挥作用，为我们的生活保驾护航！。
