中速磨煤机系统典型故障分析处理及预防

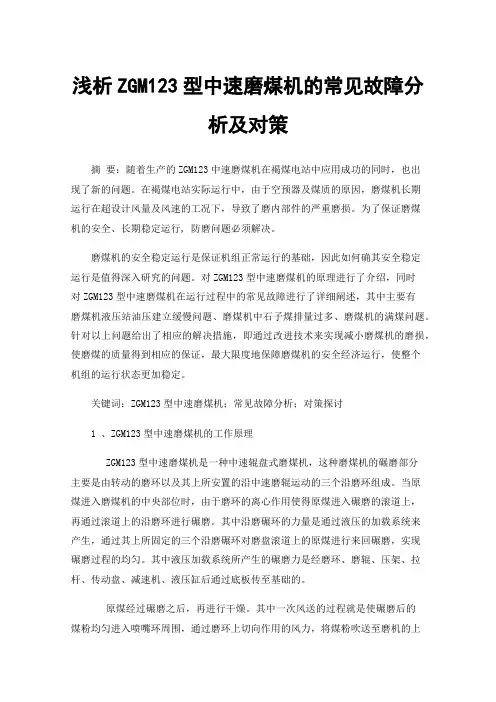

浅析ZGM123型中速磨煤机的常见故障分析及对策摘要：随着生产的ZGM123中速磨煤机在褐煤电站中应用成功的同时，也出现了新的问题。

在褐煤电站实际运行中，由于空预器及煤质的原因，磨煤机长期运行在超设计风量及风速的工况下，导致了磨内部件的严重磨损。

为了保证磨煤机的安全、长期稳定运行, 防磨问题必须解决。

磨煤机的安全稳定运行是保证机组正常运行的基础，因此如何确其安全稳定运行是值得深入研究的问题。

对ZGM123型中速磨煤机的原理进行了介绍，同时对ZGM123型中速磨煤机在运行过程中的常见故障进行了详细阐述，其中主要有磨煤机液压站油压建立缓慢问题、磨煤机中石子煤排量过多、磨煤机的满煤问题。

针对以上问题给出了相应的解决措施，即通过改进技术来实现减小磨煤机的磨损，使磨煤的质量得到相应的保证，最大限度地保障磨煤机的安全经济运行，使整个机组的运行状态更加稳定。

关键词：ZGM123型中速磨煤机；常见故障分析；对策探讨1 、ZGM123型中速磨煤机的工作原理ZGM123型中速磨煤机是一种中速辊盘式磨煤机，这种磨煤机的碾磨部分主要是由转动的磨环以及其上所安置的沿中速磨辊运动的三个沿磨环组成。

当原煤进入磨煤机的中央部位时，由于磨环的离心作用使得原煤进入碾磨的滚道上，再通过滚道上的沿磨环进行碾磨。

其中沿磨碾环的力量是通过液压的加载系统来产生，通过其上所固定的三个沿磨碾环对磨盘滚道上的原煤进行来回碾磨，实现碾磨过程的均匀。

其中液压加载系统所产生的碾磨力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础的。

原煤经过碾磨之后，再进行干燥。

其中一次风送的过程就是使碾磨后的煤粉均匀进入喷嘴环周围，通过磨环上切向作用的风力，将煤粉吹送至磨机的上部分离器之中。

分离器的作用在于筛选碾磨合格的煤粉。

其中的粗粉会被分离器筛选出而返回磨环上进行进一步的碾磨；合格的细粉将会被一次风送带出分离器，进入燃烧器的喷口部位。

对于一些难以碾磨的杂质，再次返回碾磨时，由人工进行清除。

ZGM113G型中速磨煤机常见故障分析和处理摘要：大唐景泰发电厂2×660MW机组12台中速磨煤机在运行一年半的时间内，缺陷频发，漏粉、漏油、漏风、振动、磨损占所有缺陷的80%左右，经过一年多的摸索治理，现在磨煤机运行基本稳定，缺陷数量得到了控制，缺陷处理效率也大大提高，本文就对我厂磨煤机发生过的故障和处理方案做一些介绍。

关键词：磨煤机；常见故障；分析；处理1概述大唐景泰电厂一期2×660MW燃煤超临界机组的锅炉为超临界参数变压运行直流炉，单炉膛、一次中间再热、四角切圆燃烧方式、平衡通风、配等离子点火装置、Π型紧身封闭、固态排渣、全钢架悬吊结构。

每台锅炉配备了6台北京电力总厂生产的ZGM113型中速磨煤机。

两台机组于2009年12月份相继投产。

2磨煤机主要结构和技术参数2.1ZGM113G型磨煤机结构ZGM113G型中速磨煤机主要由机座、机壳、分离器、碾磨装置、喷嘴、密封装置、石子煤排放装置及加载装置等组成。

结构如下图（其配套件有电机、减速器、密封风机、自控系统），型号ZGM113G的各字母含义Z——中速；G——辊式；M——磨煤机；113——磨盘半径；G——重型2.2技术参数磨煤机型号：ZGM113G煤种：烟煤次烟煤可磨性系数：HGI=40~80煤粉细度：R90=10~40%标准研磨出力:58t/h电机额定功率：630kw电机转速：990r/min转速：24.4r/min磨煤机结构视图3.ZGM113G磨煤机工作原理ZGM113G磨煤机是一种中速辊盘式磨煤机，其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成。

需粉磨的原煤从磨机的中央落煤管落到磨环上，旋转磨环借助于离心力将原煤运动至碾磨滚道上，通过磨辊进行碾磨。

三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由液压加载系统产生，通过静定的三点系统，碾磨力均匀作用至三个磨辊上，这个力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础。

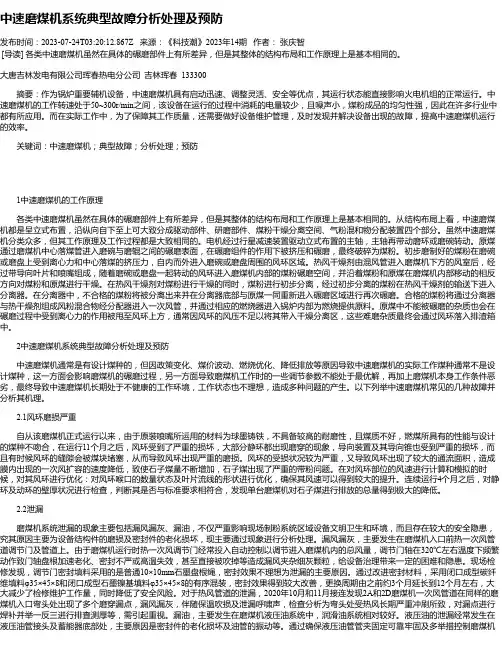

中速磨煤机系统典型故障分析处理及预防发布时间：2023-07-24T03:20:12.867Z 来源：《科技潮》2023年14期作者：张庆智[导读] 各类中速磨煤机虽然在具体的碾磨部件上有所差异，但是其整体的结构布局和工作原理上是基本相同的。

大唐吉林发电有限公司珲春热电分公司吉林珲春 133300摘要：作为锅炉重要辅机设备，中速磨煤机具有启动迅速、调整灵活、安全等优点，其运行状态能直接影响火电机组的正常运行。

中速磨煤机的工作转速处于50~300r/min之间，该设备在运行的过程中消耗的电量较少，且噪声小，煤粉成品的均匀性强，因此在许多行业中都有所应用。

而在实际工作中，为了保障其工作质量，还需要做好设备维护管理，及时发现并解决设备出现的故障，提高中速磨煤机运行的效率。

关键词：中速磨煤机；典型故障；分析处理；预防1中速磨煤机的工作原理各类中速磨煤机虽然在具体的碾磨部件上有所差异，但是其整体的结构布局和工作原理上是基本相同的。

从结构布局上看，中速磨煤机都是呈立式布置，沿纵向自下至上可大致分成驱动部件、研磨部件、煤粉干燥分离空间、气粉混和物分配装置四个部分。

虽然中速磨煤机分类众多，但其工作原理及工作过程都是大致相同的。

电机经过行星减速装置驱动立式布置的主轴，主轴再带动磨环或磨碗转动。

原煤通过磨煤机中心落煤管进入磨碗与磨辊之间的碾磨表面，在碾磨组件的作用下被挤压和碾磨，最终破碎为煤粉。

初步磨制好的煤粉在磨碗或磨盘上受到离心力和中心落煤的挤压力，自内而外进入磨碗或磨盘周围的风环区域。

热风干燥剂由混风管进入磨煤机下方的风室后，经过带导向叶片和喷嘴组成，随着磨碗或磨盘一起转动的风环进入磨煤机内部的煤粉碾磨空间，并沿着煤粉和原煤在磨煤机内部移动的相反方向对煤粉和原煤进行干燥。

在热风干燥剂对煤粉进行干燥的同时，煤粉进行初步分离，经过初步分离的煤粉在热风干燥剂的输送下进入分离器。

在分离器中，不合格的煤粉将被分离出来并在分离器底部与原煤一同重新进入碾磨区域进行再次碾磨。

ZGM113N型中速锟式磨煤机常见故障及处理摘要：介绍了国产zgm113n型中速锟式磨煤机存在的一系列问题及其处理措施，保证了磨煤机系统的安全稳定运行，对解决同类型磨煤机故障具有一定的参考价值。

关键词：磨煤机；磨辊；故障1设备运行状况襄樊电厂二期中速磨煤机选用的是北京电力设备总厂生产的zgm113n型中速锟式磨煤机。

自投产以来故障率一直偏高，一定程度上影响了机组的安全稳定运行，主要故障情况如下：1.1、磨煤机振动大减速机、电动机、磨煤机本体、给煤机等设备及基础振动偏大，影响了磨煤机、给煤机正常运行，给安全稳定生产带来了不安全因素。

1.2、煤粉泄漏在设备投运初期主要体现在风粉管道法兰结合面，在机组运行半年后主要体现在粉管弯头、磨煤机出口粉管、磨煤机拉杆、机座密封装置等区域。

1.3、磨煤机密封拉杆断裂频繁磨煤机自投运以来，频繁出现磨煤机密封拉杆断裂事件。

2、原因分析2.1、磨煤机振动大部分磨煤机三角压架下支承垫铁和地脚螺栓未安装到位，有明显的松脱现象,导致磨煤机磨辊的重量完全压在磨盘上，加大了磨煤机启动负载，当给煤机给煤量比较小或者不均匀的时候，磨盘上的煤层分布不均匀或者比较薄，造成磨辊与磨盘直接接触，使磨煤机产生振动。

给煤机多次出现铁块划伤皮带、铁块或石头卡涩皮带等现象；磨煤机内部也多次发现大块的石块或铁块，说明煤质差；磨煤机在排石子煤后，振动情况能得到明显改善。

说明原煤内夹杂有异物是磨煤机振动大的一个原因。

投产1年后的磨煤机解体大修中发现磨辊和磨盘磨损严重，个别磨辊甚至已经磨穿，说明由于煤质差、制粉系统负荷大、磨损超标，也是振动超标的一个重要原因。

2.2、煤粉泄漏设备投运初期，由于法兰密封面密封不好而引起的泄漏情况比较严重。

个别时段原煤灰分含量高达60%，杂质比较多，发热量低，制粉系统长期高负荷运行，导致粉管因磨损而泄漏严重，不但在弯头处出现管壁磨薄磨穿而泄漏现象，在水平端和垂直端也多次出现管壁磨薄磨穿而泄漏现象。

66 EPEM 2021.2中速磨煤机系统典型故障分析处理及预防华能应城热电厂 陈 德 黄绍松 肖青云 张 昊 王 进 张思卿摘要：MPS中速磨在燃煤电厂广泛应用。

本文总结了中速磨煤机系统在检修维护过程中发生的诸多典型故障的现象、原因分析及处理方法，并结合电厂实际给出具体预防措施，可为火电厂检修维护相关工程技术人员提供重要参考依据。

关键词：MPS中速磨；典型故障；分析；处理；预防某燃煤电厂350MW 超临界直流锅炉配正压冷一次风直吹式制粉系统，采用长春发电设备总厂设计制造的MPS160HP-II 型中速磨煤机。

该型磨煤机采用液压加载系统，具有结构紧凑、体积小、重量轻、金属消耗少、投资低、磨煤电耗低、噪声小及煤粉的均匀性好等优点[1]，在新建火电机组制粉系统中应用非常广泛。

MPS 系列磨煤机是具有三个固定磨辊的外加力型辊盘式磨煤机，落到旋转的磨盘中间的煤在离心力作用下甩到磨盘瓦表面并经过磨辊的碾压，三个磨辊均匀布置在磨盘上，碾磨压力由液压缸提供，加载力通过加载架作用到三个磨辊上，磨辊和磨盘受到的加载力是由拉杆和液压缸实现的，最终作用到基础上。

物料的干燥和碾磨是同时进行的，一次风从磨盘周围的动喷嘴环喷出，它起到干燥和把磨盘上碾碎的物料吹到中架体上部分离器里的作用，在分离器里完成粗细粉的分离，符合要求的煤粉被吹走，不符合要求的煤粉将落回到磨盘重新进行碾磨。

石子煤、外来杂质和大块物料因重量较大，不能被一次风吹走，将通过喷嘴环的喷嘴落入中架体底部一次风室中，然后由刮板机构将其刮到排渣箱中排出。

1 典型故障分析处理从2015年1月投入运行至今，磨煤机的缺陷故障相比其它设备总体偏多，尤其随着运行时间的增加，其故障逐步凸显出来。

经过6年来检修维护经历，总结现场磨煤机比较常见的典型故障主要有振动和异音大、磨损严重、泄漏、断裂及其它异常等。

需要说明的是，现场很多故障现象和原因并不是孤立而是互相关联和影响的。

1.1 振动和异音大磨煤机的较大振动往往伴随着较明显的异音，振动和异音是平时进行设备巡检及故障分析的重要参考指标，一般通过人的感官感受磨煤机地基的整体振动情况，综合现场声音是否异常加以判断。

MPS中速磨煤机简介及常见故障分析简要介绍了MPS225HP-II型中速磨煤机的功能及构造，分析了磨煤机运行中的常见故障，并提出了针对性的预防措施，全面提升中速磨煤机的安全系数。

标签：MPS中速磨煤机；功能构造；技术手段内蒙古大板发电有限责任公司2×600MW燃煤空冷发电机组，均采用中速磨正压直吹制粉系统，锅炉设计燃料为内蒙古锡林郭勒盟白音华煤矿的老年褐煤，每台锅炉配备7台磨煤机，采用前后墙对冲燃烧方式，前墙由4台磨煤机供粉，后墙由3台磨煤机供粉。

磨煤机采用长春发电设备有限责任公司生产的MPS225HP-II型中速辊式磨，减速机采用了日本日立公司生产的型号为KPV1500型行星伞齿轮减速机，每台磨煤机配套的液压油站及润滑油站是由贺德克生产的成套产品。

为了强化对磨煤机的有效管理，保证机组能够安全、稳定运行，通过对磨煤机的介绍及运行中出现的问题进行分析与总结，并针对这些问题提出了有效的预防措施。

一、MPS中速磨的功能及构造MPS225HP-II型中速磨是一种外加力型的辊环式磨煤机，其中M代表磨煤机，德文Muhle的第一个字母M；P代表磨辊是钟摆式结构，德文Pendeln的第一个字母P；S代表磨盘是碗式结构，德文Schussel的第一个字母S；225表示磨盘的磨轨中径，单位是厘米；HP代表中速碗式磨。

这种磨煤机吸取了其它中速磨的优点，并保留了MPS磨自身的特点，使磨煤机结构更合理、性能更优越、控制更有效。

该型磨煤机的基本构造有三个固定的磨辊，固定在相距120°的空间位置上，磨辊除自身转动外还能相对磨煤机中心做小幅度的摆动。

碾磨加载压力由一套专用的液压系统提供动力，驱动3个液压拉紧装置，通过加载架作用到磨辊上。

煤的碾磨和干燥是同时进行的，落到旋转磨盘中间的煤在离心力作用下被甩到磨盘瓦表面经过磨辊碾磨，一次风则从磨盘周围的喷嘴环喷出对煤进行干燥，同时把磨盘上的煤粉吹到分离器里进行粗细粉分离，细粉被送入炉膛进行燃烧，粗粉则回到磨盘上重新碾磨。

中速磨常见故障现象及处理中速磨煤机以其投资少、操作简单、电耗少、结构紧凑等优点在火电发电中得到广泛应用。

本文针对中速磨煤机运行过程中的各种常见故障进行分析，并提出了具体的解决对策，从而为机组的安全稳定运行提供参考。

1、中速磨煤机的工作原理目前国内采用的中速磨煤机有以下四种：辊―盘式中速磨，又称平盘磨；辊―碗式中速磨，又称碗式磨或RP型磨；球-环式中速磨，又称中速球磨或E型磨；辊―环式中速磨，又称MPS磨。

本文以辊―环式中速磨煤机为例，简述其工作原理。

辊―环式中速磨煤机磨煤机属于外加力型辊盘式磨煤机。

电动机通过主减速机驱动磨盘旋转，磨盘的转动带动三个磨辊（120°均布）自转。

原煤通过落煤管落入磨盘，在离心力的作用下沿径向向磨盘周边运动，均匀进入磨盘辊道，在磨辊与磨盘瓦之间进行碾磨。

整个碾磨系统封闭在中架体内。

碾磨压力通过磨辊上部的加载架及三个拉杆传至磨煤机基础，磨煤机壳体不承受碾磨力。

碾磨压力由液压系统提供，可根据煤种进行调整。

碾磨压力及碾磨件的自重全部作用于减速机上，由减速机传至基础。

三个磨辊均分布于磨盘辊道上，并铰固在加载架上。

加载架与磨辊支架通过滚柱可沿径向作倾斜12～15°的摆动，以适应物料层厚度的变化及磨辊与磨盘瓦磨损时所带来的角度变化。

用于输送煤粉和干燥原煤的热风由热风口进入磨煤机，通过磨盘外侧的喷嘴环将静压转化为动压，并以75-90m/s的速度将磨好的煤粉吹向磨煤机上部的分离器，同时通过强烈的搅拌运动完成对原煤的干燥，煤粉进入磨煤机上部的分离器后，满足细度要求的合格煤粉被选出，并由分离器出口管道输送到煤粉仓。

较粗的煤粉通过分离器下部重新返回磨盘碾磨。

原煤中铁块、矸石等不可破碎物落入磨盘下部的热风室内，借助于固定在磨盘支座上的刮板机构把异物刮至废料口处落入废料箱中，排出磨外。

2、中速磨煤机运行过程中的常见故障及现象2.1 磨煤机内煤粉着火或爆炸现象：（1）磨煤机分离器出口温度急剧升高，磨煤机入口风压变化幅度增加；（2）严重时从分离器顶部及磨煤机本体上不严密处向外喷火星或煤粉；（3）分离器壳体温度升高，有较明显的热辐射感。

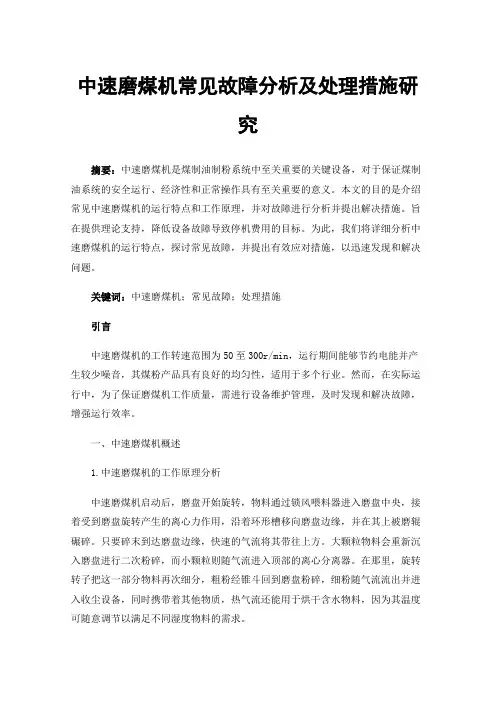

中速磨煤机常见故障分析及处理措施研究摘要：中速磨煤机是煤制油制粉系统中至关重要的关键设备，对于保证煤制油系统的安全运行、经济性和正常操作具有至关重要的意义。

本文的目的是介绍常见中速磨煤机的运行特点和工作原理，并对故障进行分析并提出解决措施。

旨在提供理论支持，降低设备故障导致停机费用的目标。

为此，我们将详细分析中速磨煤机的运行特点，探讨常见故障，并提出有效应对措施，以迅速发现和解决问题。

关键词：中速磨煤机；常见故障；处理措施引言中速磨煤机的工作转速范围为50至300r/min，运行期间能够节约电能并产生较少噪音，其煤粉产品具有良好的均匀性，适用于多个行业。

然而，在实际运行中，为了保证磨煤机工作质量，需进行设备维护管理，及时发现和解决故障，增强运行效率。

一、中速磨煤机概述1.中速磨煤机的工作原理分析中速磨煤机启动后，磨盘开始旋转，物料通过锁风喂料器进入磨盘中央，接着受到磨盘旋转产生的离心力作用，沿着环形槽移向磨盘边缘，并在其上被磨辊碾碎。

只要碎末到达磨盘边缘，快速的气流将其带往上方。

大颗粒物料会重新沉入磨盘进行二次粉碎，而小颗粒则随气流进入顶部的离心分离器。

在那里，旋转转子把这一部分物料再次细分，粗粉经锥斗回到磨盘粉碎，细粉随气流流出并进入收尘设备，同时携带着其他物质，热气流还能用于烘干含水物料，因为其温度可随意调节以满足不同湿度物料的需求。

2.中速磨煤机的分类我国采用的中速磨煤机分为四种类型：一种是平盘磨，使用辊-盘结构，适用于碾磨软质或中等硬度的粉末物料；另一种是RP型磨，采用辊-碗结构，第三种是E型磨，采用球-环结构，第四种是MPS磨，采用辊-环结构。

这四种中速磨煤机在结构和关键材质方面都有不同特点，因此在应用方面也存在不同。

3.中速磨煤机的构造通常，中速磨煤机由以下几个组件构成：（1）碾磨构件设备运行时，碾磨部件会因外力作用将原料压缩并磨碎成粉末。

（2）轴承构件中速磨煤机一般具备两个轴承底板，两个底板的加工面需要保持平衡水平，使用前需要进行水平仪校准。

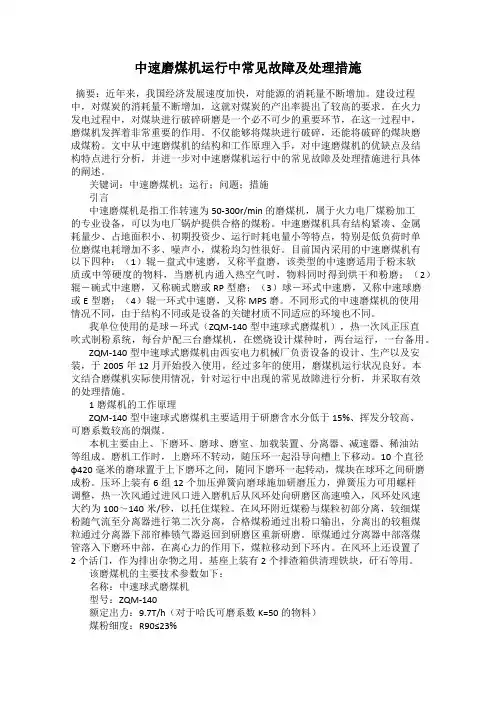

中速磨煤机运行中常见故障及处理措施摘要：近年来，我国经济发展速度加快，对能源的消耗量不断增加。

建设过程中，对煤炭的消耗量不断增加，这就对煤炭的产出率提出了较高的要求。

在火力发电过程中，对煤块进行破碎研磨是一个必不可少的重要环节，在这一过程中，磨煤机发挥着非常重要的作用。

不仅能够将煤块进行破碎，还能将破碎的煤块磨成煤粉。

文中从中速磨煤机的结构和工作原理入手，对中速磨煤机的优缺点及结构特点进行分析，并进一步对中速磨煤机运行中的常见故障及处理措施进行具体的阐述。

关键词：中速磨煤机；运行；问题；措施引言中速磨煤机是指工作转速为50-300r/min的磨煤机，属于火力电厂煤粉加工的专业设备，可以为电厂锅炉提供合格的煤粉。

中速磨煤机具有结构紧凑、金属耗量少、占地面积小、初期投资少、运行时耗电量小等特点，特别是低负荷时单位磨煤电耗增加不多、噪声小，煤粉均匀性很好。

目前国内采用的中速磨煤机有以下四种：（1）辊－盘式中速磨，又称平盘磨，该类型的中速磨适用于粉末软质或中等硬度的物料，当磨机内通入热空气时，物料同时得到烘干和粉磨；（2）辊－碗式中速磨，又称碗式磨或RP型磨；（3）球－环式中速磨，又称中速球磨或E型磨；（4）辊一环式中速磨，又称MPS磨。

不同形式的中速磨煤机的使用情况不同，由于结构不同或是设备的关键材质不同适应的环境也不同。

我单位使用的是球－环式（ZQM-140型中速球式磨煤机），热一次风正压直吹式制粉系统，每台炉配三台磨煤机，在燃烧设计煤种时，两台运行，一台备用。

ZQM-140型中速球式磨煤机由西安电力机械厂负责设备的设计、生产以及安装，于2005年12月开始投入使用。

经过多年的使用，磨煤机运行状况良好。

本文结合磨煤机实际使用情况，针对运行中出现的常见故障进行分析，并采取有效的处理措施。

1磨煤机的工作原理ZQM-140型中速球式磨煤机主要适用于研磨含水分低于15%、挥发分较高、可磨系数较高的烟煤。

本机主要由上、下磨环、磨球、磨室、加载装置、分离器、减速器、稀油站等组成。

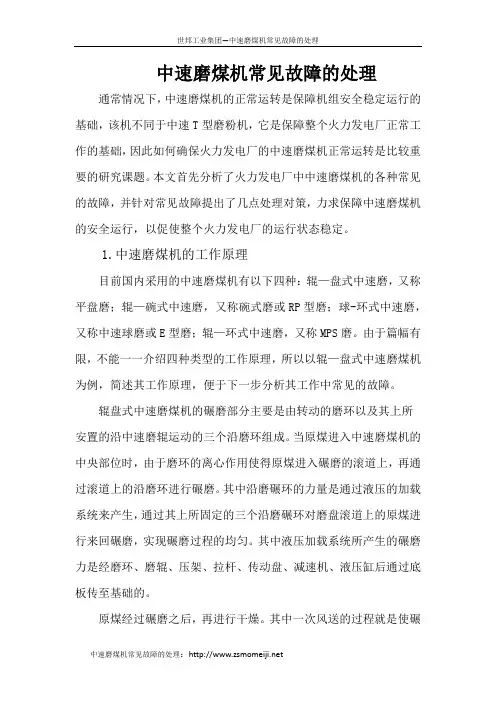

中速磨煤机常见故障的处理通常情况下，中速磨煤机的正常运转是保障机组安全稳定运行的基础，该机不同于中速T型磨粉机，它是保障整个火力发电厂正常工作的基础，因此如何确保火力发电厂的中速磨煤机正常运转是比较重要的研究课题。

本文首先分析了火力发电厂中中速磨煤机的各种常见的故障，并针对常见故障提出了几点处理对策，力求保障中速磨煤机的安全运行，以促使整个火力发电厂的运行状态稳定。

1.中速磨煤机的工作原理目前国内采用的中速磨煤机有以下四种：辊—盘式中速磨，又称平盘磨；辊—碗式中速磨，又称碗式磨或RP型磨；球-环式中速磨，又称中速球磨或E型磨；辊—环式中速磨，又称MPS磨。

由于篇幅有限，不能一一介绍四种类型的工作原理，所以以辊—盘式中速磨煤机为例，简述其工作原理，便于下一步分析其工作中常见的故障。

辊盘式中速磨煤机的碾磨部分主要是由转动的磨环以及其上所安置的沿中速磨辊运动的三个沿磨环组成。

当原煤进入中速磨煤机的中央部位时，由于磨环的离心作用使得原煤进入碾磨的滚道上，再通过滚道上的沿磨环进行碾磨。

其中沿磨碾环的力量是通过液压的加载系统来产生，通过其上所固定的三个沿磨碾环对磨盘滚道上的原煤进行来回碾磨，实现碾磨过程的均匀。

其中液压加载系统所产生的碾磨力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础的。

原煤经过碾磨之后，再进行干燥。

其中一次风送的过程就是使碾磨后的煤粉均匀进入喷嘴环周围，通过磨环上切向作用的风力，将煤粉吹送至磨机的上部分离器之中。

分离器的作用在于筛选碾磨合格的煤粉。

其中的粗粉会被分离器筛选出而返回磨环上进行进一步的碾磨；合格的细粉将会被一次风送带出分离器，进入燃烧器的喷口部位。

与中速磨煤机配套的装置还有高压油泵、密封机。

其中，高压油泵的作用是实现中速磨煤机加荷过程中中速磨煤机的快速启动；密封机使用于中速磨煤机的传动盘处，是用作拉杆轴承关节处以及磨辊处的密封，防止送风过程中煤粉的溢出。
