磨煤机制粉系统.

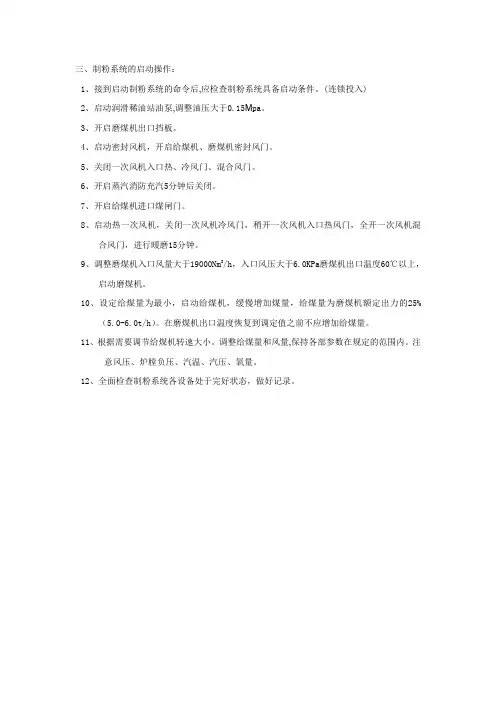

三、制粉系统的启动操作：
1、接到启动制粉系统的命令后,应检查制粉系统具备启动条件。

(连锁投入)
2、启动润滑稀油站油泵,调整油压大于0.15Μpa。

3、开启磨煤机出口挡板。

4、启动密封风机，开启给煤机、磨煤机密封风门。

5、关闭一次风机入口热、冷风门、混合风门。

6、开启蒸汽消防充汽5分钟后关闭。

7、开启给煤机进口煤闸门。

8、启动热一次风机，关闭一次风机冷风门，稍开一次风机入口热风门，全开一次风机混
合风门，进行暖磨15分钟。

9、调整磨煤机入口风量大于19000Nm3/h，入口风压大于6.0KPa磨煤机出口温度60℃以上，
启动磨煤机。

10、设定给煤量为最小，启动给煤机，缓慢增加煤量，给煤量为磨煤机额定出力的25%
（5.0-6.0t/h）。

在磨煤机出口温度恢复到调定值之前不应增加给煤量。

11、根据需要调节给煤机转速大小。

调整给煤量和风量,保持各部参数在规定的范围内。

注
意风压、炉膛负压、汽温、汽压、氧量。

12、全面检查制粉系统各设备处于完好状态，做好记录。

第一章制粉系统第一节概述制粉系统是锅炉设备的一个重要系统。

本工程制粉系统采用中速磨冷一次风机正压直吹式制粉系统，采用6台中速磨煤机，燃用设计煤种时，5台运行，1台备用。

燃用校核煤种I时，5台运行，1台备用。

燃用校核煤种II时，6台运行。

要求锅炉燃用设计煤种煤粉细度R90=17%，校核煤种I 及校核煤种II煤粉细度R90=18%，煤粉均匀性指数不小于1.2。

它由原煤斗、给煤机、磨煤机、煤粉管道、一次风机和密封风机等组成。

在直吹式制粉系统中，磨煤机磨制的煤粉全部送入炉膛内燃烧，因此在任何时候制粉系统的制粉量均等于锅炉的燃料消耗量。

这说明制粉系统的工作情况直接影响锅炉的运行工况，因此要求制粉系统的制粉量能随时适应锅炉负荷的变化而变化。

在制粉系统中，通常使用热风对进入磨煤机的原煤进行干燥，并将磨煤机磨制好的煤粉输送出去。

根据风机的位置不同，直吹式制粉系统又分为负压和正压两种系统。

在负压直吹式制粉系统中，风机装在磨煤机之后，整个系统处在负压下工作。

负压系统优点是磨煤机处于负压下工作，不会向外冒粉，工作环境比较干净，但系统中风机叶片易磨损，降低了风机效率，增加了通风电耗。

在正压制粉系统中，由于磨煤机和煤粉管道都处于正压下工作，如果密封问题解决不好，系统将会向外冒粉，造成环境污染，因此，必须在系统中加装密封风机。

第二节制粉系统的布置本厂每台锅炉设置6座原煤仓。

每座原煤仓的有效容积为778m3，按设计煤种5座煤斗储量能满足锅炉MCR负荷约8.1小时耗煤量，按校核煤种5座煤斗储量能分别满足锅炉MCR负荷约9.1、8.5小时耗煤量，符合《火力发电厂设计技术规程》的要求。

为了防止堵煤在双曲线部分内衬不锈钢材料。

并在仓壁上设置疏松装置。

本厂两台机组合用一个煤仓间，集中布置在两炉之间，采取侧煤仓布置方式。

煤仓间宽度为23.5m，长度为70.0m，采用四列式结构，跨距分别为7.9m、7.7m、7.9m，柱距为10.0m。

煤仓间内设有0.00m 层、17.0m层和44.5m层。

制粉系统概述及中速磨煤机简介制粉系统的作用是将原煤经干燥和碾磨后制成细度合格的煤粉送到锅炉燃烧器，以满足锅炉负荷的需求。

制粉系统分为两大类：中间储仓式和直吹式制粉系统。

储仓式制粉系统因有煤粉仓对磨煤机出力与锅炉煤粉消耗量间的缓冲以及邻炉间的调剂作用，制粉系统的运行及出力与锅炉的负荷没有直接的关系，提高了锅炉机组的可靠性。

但因其系统复杂、投资和系统的占用的空间大，产生爆燃的可能性也相对较高，因而在现代大容量机组中使用较少。

储仓式制粉系统一般采用低速钢球磨煤机。

直吹式制粉系统简单、设备少、输粉管道短、阻力小，从而制粉电耗低，同时因系统简单产生爆燃的可能性也随之减少。

但要求磨煤机出力与锅炉负荷相平衡，同时也必须与给煤机出力相平衡，使得磨煤机不能始终运行于其经济出力区。

但因目前大容量锅炉通常有几套制粉系统，每套制粉系统对应一组喷燃器，当负荷变化时可以通过停运部分制粉系统来实现，从而使运行磨基本处于经济出力区。

因此，近几年来直吹式制粉系统得到广泛应用，尤其是在大容量机组中。

直吹式制粉系统采用的磨煤机一般有MPS磨、HP磨、MBF磨以及双进双出钢球磨煤机。

直吹式制粉系统可分为正压式和负压式制粉系统，正压式又可分为冷一次风机直吹式制粉系统和热一次风机直吹式制粉系统。

负压式直吹式制粉系统因所有煤粉都经过排粉风机，磨损相当严重，因而较少被采用。

热一次风机直吹式制粉系统中一次风机处于高温下工作，成本要求高，而冷一次风机直吹式制粉系统对一次风机只要求常温下工作，但要求空气预热器为三分仓式，比较两者的经济性，冷一次风机直吹式制粉系统得到了更为广泛的应用。

我厂亦采用冷一次风机直吹式制粉系统。

冷一次风机直吹式制粉系统因磨煤机处于正压下工作，必需为磨煤机提供必要的密封风，以防煤粉进入磨辊轴承等。

第一节中速磨煤机简介中速磨煤机的工作原理：两组相对运行的研磨部件，在弹簧力、液压力或其它外力的作用下，把它们之间的原煤研磨成煤粉；然后通过研磨部件的旋转运动，把磨碎的煤粉甩到周围的风环室；粗煤粉被分离出来重新再磨，合格的煤粉送往燃烧器；在磨粉过程中，还伴随有热风对煤粉的干燥；同时，被甩出来的原煤中的少量的石块和铁块等杂物落入石子煤箱，被定期排出。

不同工况下制粉系统调节方法
不同工况下，制粉系统（特别是火电厂锅炉的中速磨直吹式制粉系统）的调节方法主要包括以下几个方面：
1.负荷调整：
当锅炉负荷变化时，首先要根据负荷需求调整制粉系统的出力。

当负荷增加时，依次开启更多的磨煤机，并逐步增加冷热一次风风门开度或一次风压，以提高磨煤机的通风量，利用磨内的存煤作为初期负荷上升的缓冲，之后再适当增加给煤量，并开大相应的二次风门，确保煤粉充分燃烧。

若负荷降低，则应关闭多余的磨煤机，减少给煤量，同时减小一次风和二次风的供应，以避免燃烧过度或不充分。

2.煤粉细度控制：
通过调节磨煤机内部的研磨压力和分级设备（如动态分离器的挡板位置），控制煤粉的细度，以适应不同煤质和燃烧条件的需求。

3.风量分配：
根据燃烧器的特性，合理分配一次风和二次风的比例，确保足够的氧气与煤粉混合，形成稳定的火焰。

一次风速不宜过高或过低，以免影响煤粉着火和燃烧效率，二次风则有助于稳定火焰形态和防止结焦。

4.燃烧器管理：
根据燃烧器的特性、布置和负荷需求，均衡各燃烧器的风粉分配，确保燃烧工况均衡稳定，避免局部高温区域和低温区域，从而
控制主蒸汽温度和再热蒸汽温度在适宜范围内。

5.系统维护与监控：
不断监测和调整制粉系统的运行参数，如煤粉浓度、风温和风压等，定期清理设备，预防煤粉堵塞管道和设备故障。

6.环保控制：
考虑到环保要求，还要对排烟温度、氮氧化物排放量等进行调控，可能需要通过调整燃烧模式和风量分配来实现。

总之，不同工况下的制粉系统调节，既要满足锅炉负荷变化的需求，又要兼顾燃烧效率、设备安全、环保要求等方面，综合运用多种技术和管理手段进行精细控制。

制粉系统常见缺陷及其处理方法一、制粉系统设备（给煤机磨煤机）概述我公司的制粉系统采用中速磨煤机冷一次风正压直吹式制粉系统，每台炉配6台上海重型机械厂生产的HP-983型中速磨煤机，燃烧设计煤种时，5台运行，1台备用。

HP-983磨煤机是一种中速辊式磨煤机，其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成。

原煤从磨煤机的中央落煤管落到磨环上，在离心力作用下将原煤运动至碾磨滚道上，通过磨辊进行碾磨。

三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由弹簧加载系统产生，通过静定的三点系统，碾磨力均匀作用至三个磨辊上，这个力是经磨环、磨辊、弹簧加载、拉杆、传动盘、减速机、弹簧加载后通过底板传至基础。

原煤的碾磨和干燥同时进行，一次风通过转动的磨碗带动喷嘴口均匀进入磨研磨室，将从磨碗上切向甩的煤粉吹送至磨机上部的分离器，在分离器中进行分离，粗粉被分离出来返回磨碗重磨，合格的细粉被一次风带出分离器。

给煤机安装在原煤仓的下面，其任务是根据磨煤机或锅炉负荷的需要调节给煤量，并把原煤均匀地送入磨煤机中。

电厂常用的给煤机有皮带式、刮板式、振动式、电子称重式等，我们厂用的是电子称重式给煤机。

电子称重式给煤机是引用美国Stock公司的技术制造的一种带有电子称重装置和危机控制装置的皮带式给煤机，通过制动调速装置可以将煤精确的定量的送入磨煤机，其计量精确度在＋－1％左右。

给煤机由机体、输煤皮带、电机和驱动装置、清扫装置、称重机构、堵煤及断煤信号装置、润滑及电气线路、电子控制柜和电源动力柜等组成二、常见缺陷及其处理磨煤机常见的故障原因及处理方法给煤机常见缺陷及处理方法1给煤机皮带卡色故障现象：给煤机卡涩造成给煤机跳闸原因分析：1.给煤机进入木棍等硬物造成2.给煤机内进入大的煤块造成卡涩3.原煤仓至皮带处无煤，煤突然落下造成卡涩处理方法：1.取出木棍及大的煤块2.及时疏通落下的煤饼，重新启动给煤机2给煤机因机务部分故障跳闸故障现象：给煤机运行中突然跳闸原因分析：1.给煤机跑偏造成皮带卡涩跳闸2.给煤机皮带断裂3.给煤机周策划给你损坏造成给煤机波动大跳闸4.给煤机变速箱磨损造成给煤机波动大跳闸5.给煤机保险销断裂积煤造成皮带抬起跳闸消除方法：1.调整皮带至中心位置2.更换断裂皮带3.更换损坏轴承4.更换变速箱5.更换保险箱并清理积煤3皮带跑偏故障现象：皮带跑偏原因分析：皮带安装不正。

制粉系统详细介绍火电厂大型燃煤锅炉机组一般都采用煤粉燃烧方式。

这种燃烧方式可以适合于大的锅炉容量，具有较高的燃烧效率、较广的煤种适应性以及较迅速的负荷响应性。

煤粉在炉内是处于悬浮状态燃烧的，燃烧过程在煤粉流经炉膛的短暂时间内完成，从着火稳定性与系统的经济性角度，电站锅炉都对煤粉的细度和干度提出一定的要求。

火力发电厂制粉系统的任务就是将原煤进行磨碎、干燥，成为具有一定细度和水分的煤粉，并把锅炉燃烧所需要的煤粉送入炉内进行燃烧。

制粉系统从系统风压方面可分为正压式和负压式；从工作流程方面又可分为直吹式和中间储仓式两类。

所谓直吹式制粉系统，就是原煤经过磨煤机磨成煤粉后直接吹入炉膛进行燃烧；而中间储仓式制粉系统是将制备出的煤粉先储存在煤粉仓中，然后根据锅炉负荷需要，再从煤粉仓取出经给粉机送入炉膛燃烧。

直吹式制粉系统制备出的煤粉一般是被具有一定风压的一次风吹至炉膛的，系统处于正压状态，所以直吹式制粉系统一般属于正压式制粉系统；而在中间储仓式制粉系统中制备出的煤粉一般是由排粉风机抽出的，系统处于负压状态，所以中间储仓式制粉系统一般属于负压式制粉系统。

我国电厂内各种类型的制粉系统都有采用，过去采用较多的是具有低速钢球磨煤机的中间储仓式制粉系统。

近年来，随着火电建设和电力工业技术的发展，600MW的锅炉所配用的制粉系统几乎都是冷一次风机正压直吹式制粉系统，配置双进双出筒式钢球磨煤机。

双进双出钢球磨煤机每端进口有一个空心圆管，圆管外围有用弹性固定的螺旋输煤器，螺旋输煤器和空心圆管可随磨煤机筒体一起转动，螺旋输煤器如像连续旋转的铰刀，使从给煤机下落的煤，由端头下部不断地被刮向筒内。

螺旋铰刀与空心圆筒的径向外侧在一个固定的圆筒外壳体，圆筒外壳体与带螺旋的空心圆筒之间有一定间隙，这个间隙的作用是：下部可通过煤块，上部可通过磨制后的风粉混合物。

对于硬件杂物可能使螺旋铰刀被卡涩时，因为螺旋铰刀是弹性固定在空心圆管上的，允许有一定位移变形作用，因而不易卡坏。

中华人民共和国电力行业标准DL466—92电站磨煤机及制粉系统选型导则中华人民共和国能源部1992-05-16批准1992-11-01实施1主题内容及适用范围1.1本导则规定了进行电站磨煤机及制粉系统选型和参数设计时应遵循的原则。

1.2本导则适用于钢球磨煤机、风扇磨煤机、中速磨煤机及其相应的制粉系统。

2一般规定2.1在选择磨煤机型式和制粉系统时，应根据煤的燃烧特性、磨损性、爆炸特性，磨煤机的制粉特性及煤粉细度的要求，结合锅炉的炉膛结构、燃烧器结构统一考虑，并考虑投资、电厂检修运行水平及设备的配套、备品备件供应以及煤的来源和煤中杂物情况诸因素，以达到磨煤机制粉系统、燃烧装置和锅炉炉膛匹配合理，保证机组的安全经济运行。

2.2当干燥无灰基挥发分V daf＞19%时，煤粉可形成易爆的气粉混合物，这对磨煤机及制粉系统的选择、磨煤机参数的选择都将产生较大的影响。

2.3煤的磨损性和磨煤机碾磨件寿命可以用煤的冲刷磨损指数进行判断和计算(见附录A、D)，也可以通过试磨确定。

2.4一般煤的燃烧性能可根据煤的挥发分含量判断。

对于劣质烟煤和贫煤的燃烧性能则需进行燃料着火稳定性指数的测定，甚至应在试验室进行试烧后确定，据以选择合适的制粉系统型式(见附录B)。

2.5本导则对磨煤机及其制粉系统选用语气的肯定按下列次序逐渐减弱：即“应选用”、“宜选用”、“可选用”。

3磨煤机及制粉系统的选择3.1烟煤(V daf=19%～40%)3.1.1当磨制中高挥发分(V daf=27%～40%)、高水分以下(外在水分M f≤15%)、磨损性较强以下的烟煤时，宜选用中速磨煤机直吹式系统。

3.1.2100MW及以上烟煤机组锅炉(蒸发量为410t/h及以上)当使用四角切圆燃烧布置方式时，不宜选用风扇磨煤机直吹式系统。

3.1.350MW及以下烟煤机组锅炉(蒸发量220t/h及以下)，根据电厂具体情况，可选用风扇磨煤机直吹式系统。

3.1.4当煤的磨损性很强时，对于中挥发分(V daf=19%～27%)烟煤，应选用钢球磨煤机中间储仓式乏气送粉系统；如系中高挥发分(V daf=27%～40%)烟煤，考虑防爆，可选用双进双出钢球磨煤机直吹式系统。
