C6140车床详细介绍(完整)ppt课件

C6140车床详细介绍(完整)ppt课件

（3）横向进给量（64种）
fi横＝1/2f精i纵选PPT课件
11
3、刀架的快速移动 目的：节省辅助时间。 路线：小电机－XXII轴－刀架。 超越离合器M8：避免运动干涉。 快速移动的换向：依靠M6、M7。 安全离合器M8：过载保险装置。
精选PPT课件
12
车床中心高与最大加工直径
精选PPT课件
13
二、机床的运动 1.工件的旋转运动； 2.刀具的纵向直线进给运动； 3.刀具的横向直线进给运动； 4.辅助运动～切入运动、快速运动。
三、机床的总布局～主轴箱、刀架、尾架、进给箱、溜板箱、
床身、床腿。
精选PPT课件
3
车床上的典型加工
精选PPT课件
4
CA6140型普通车床外形图
精选PPT课件
5
四、机床的主要技术性能（规格）
9
（5）非标准螺纹与螺距较精确的螺纹。
路线：M3、M4、M5 接合。 挂轮： a/b×c/d
2.机动进给（车端面、外圆等）
（1）传动路线
主轴－挂轮－进给箱－光杆－溜板箱
－齿轮齿条－刀架－车外圆。
－小丝杆－刀架－车端面。
互锁机构：纵向进给、横向进给、车螺纹三种
路线只接通一种。
换向机构：M精6、选PPMT课7件
10
（2）纵向机动进给量（64种）
1）正常进给量（32种）
正常螺距、公制螺纹路线－－0.08～1.22毫米/转
2）较大进给量（8种）
正常螺距、英制螺纹路线－－0.86～1.59毫米/转
3）细进给量（8种）
扩大螺距、公制路线－－0.028～0.054毫米/转
4）加大进给量（16种）
扩大螺距、英制路线－－1.71～6.33毫米/转

CA6140车床基本结构ppt课件

CA6140车床基本结构ppt课件
1、教师根据学生能力进行科学分组，4人/组，设组长一名。 2、教师巡回指导，学生存在的个别问题单独辅导，普遍问题集中示范讲解。
课堂小结
1、教师对学生操作情况、工件质量和学生的综合能力情况进 行讲评，以便于有针对性的进行实训教学。 2、教师布置作业：每个学生根据实训过程写一份实训总结， 说明自己的收获和不足，指出今后应该努力的方向。
CA6140车床基本结构
.
学习Байду номын сангаас点
❖ 1.了解车床型号、规格、主要部件 的名称和作用。
❖ 2.了解车床各部件传动系统。 ❖ 3.根据需要，按车床铭牌对各手柄
位置进行调整。 ❖ 4.懂得车床维护、保养及文明生产
和安全技术的知识
.
旧课回顾
◆1.车间里都有哪些机床？
答案
答：普通车床，数控车床，牛头刨床， 立式钻床，数控铣床，数控加工中心。
2、其他同学注意认真观察，分析甲、乙两生的操作及说明是 否正确。
3、教师要引领学生进行创新思维，已达到教学效果的最大化。
4、教师根据学生甲、乙的操作简单小结，以便于其他学生掌 握正确的操作。
5、教师时刻注意学生的操作安全。
.
分组练习、巡回指导
学生在教师演示练习和学生代表模仿后，开始 进 行分组练习，教师进行巡回指导。
.
2.床各部分名称及其作用
.
电 皮带 机
传动路线简图2
.
1.主轴箱部分
①主轴箱内有多组齿轮变速机构，变换箱外手柄位置， 可以使主轴得到各种不同的转速。（如下图）
主轴传动路线图
齿轮变速机构动画显示：
②卡盘用来夹持工件，带动工件一起旋转。
③主轴结构（如图）
CA6140车床主轴是一个空心的阶梯轴。 其内孔可用来通过棒料，拆卸顶尖，安装夹紧装 置的杆件。 主轴前端有精密的莫氏锥孔，供安装顶尖或心轴

CA6140型式车床主轴箱展开图

CA6140型式车床主轴箱展开图

第1章 车床
车床的种类很多，按其结构和用途可分为以下几类：
① 卧式车床 ② 立式车床 ③落地车床 ④转塔车床 ⑤回轮车床 ⑥液压仿形车床 ⑦多刀自动和半自动车床
⑧专用：曲轴车床、凸轮车床、铲齿车床 。 图1.1.2 是常见的几种车床。
Байду номын сангаас
返回第一张 上一张幻灯片 下一张幻灯片
第1章 车床
卧式车床
返回第一张 上一张幻灯片 下一张幻灯片
第1章 车床
主要授课内容
1. 概述 2. CA6140卧式车床传动系统分析 3. CA6140卧式车床主要部件结构 4. 车床电气控制系统
返回第一张 上一张幻灯片 下一张幻灯片
1.1 概
第1章 车床
述
1. 车削工艺范围 2. 车床种类 3. CA6140车床主要结构
返回第一张 上一张幻灯片 下一张幻灯片
2. 进给传动系统典型部件结构 3. 溜板箱典型部件结构
1. 纵、横向机动进给操纵机构 2. 开合螺母机构 3. 互锁机构 4. 超越离合器 5. 横向滑板进给机构 6. 方刀架
返回第一张 上一张幻灯片 下一张幻灯片
第1章 车床
图a CA6140主轴箱图
返回第一张 上一张幻灯片 下一张幻灯片
第1章 车床
光杠：实现纵 向或横向自动
进给 返回第一张 上一张幻灯片
床腿
下一张幻灯片
第1章 车床
1.2 CA6140型卧式车床传动系统分析
1. 传动原理图 2. 车床传动系统图
返回第一张 上一张幻灯片 下一张幻灯片
第1章 车床
1.2.1 CA6140车床传动原理图
1、车床的运动
车床的表面成形运动有：主轴带动工件的旋转运动、刀具的进给运动。前 者是车床的主运动，其转速通过常以 n （r/min）表示。后者有几种情况：刀 具既可作平图1.行2.1 于工件旋 转轴 CA6140型卧式车床传动 原理图 线的纵向进给运动（车圆柱面），又可作垂直于 工件旋转轴线的横向进给运动（车端面），还可作与工件旋转轴线方向倾斜的运 动（车削圆锥面），或作曲线运动（车成型回转面）。进给运动以 f（mm/r） 表示。

CA6140卧式车床的结构分析PPT课件

CA6140卧式车床的结构分析PPT课件

M1右
50 34
Ⅶ
34 30
Ⅱ
41 30
50 22
58
Ⅲ
20
20
80 50
50
Ⅳ
80 50
51
Ⅴ
26 58
M2 ( 合 )
Ⅵ（主轴）
63 50
.
7
56 39
电机（7.5kw,1450 r/min)
130 230
Ⅰ
M1左
38 51
得到6级高转速，450r/min～1400r/min。
.
9
②进给运动传动链见教材p74-78
.
10
第三节 CA6140型卧式车床主要部件的结构分析 车床主要部件视频
①主轴箱 主轴箱是车床的主要部件，其主要功能是支承主
轴，并实现其开、停、换向、制动和变速，把进给运 动从主轴传向进给系统（展开图）。
.
16
图中表示的是左离合器
当压块8向右压时，右离合器工作使主轴反转
当压块8处于中间位置时，左、右离合器都处于脱开状态 主轴停止
.
17
离合器的接合与脱开由手柄18来操纵
.
18
制动器 结构
.
19
制动器 操纵
当离合器脱开时，齿条22处于中间位置，这时，齿条轴22上的凸起正处于与 杠杆14下端相接触的位置，使杠杆14向逆时针方向摆动，将制动带拉紧，使 轴凹和主轴迅速停止旋转。当齿条轴22移至左端或右端位置时，杠杆与齿条 轴凸起的左侧或右侧的凹槽相接触，使制动带放松，这时摩擦离合器接合， 使主轴旋转。
.
4
第二节 CA6140型卧式车床的 传动系统图分析
车床必须具备下列运动：工件的旋转运动 ─ 主运动； 刀具的直线移动 ─ 进给运动；

最新CA6140车床基本结构

最新CA6140车床基本结构
纹。
动画演示
3.进给部分
（如图）
(1)进给箱 利用它内部的齿轮传动机构，可 以把主轴传递的动力传给光杠或丝杠得到各 种不同的转速。
①基本变速组
轴ⅩⅢ和轴ⅩⅣ组成了基本变速组，共有8种
传动比。
②变换左右螺纹传动组
当z33在左位时，
当轴X上的z33在
右位时运动从轴 Ⅸ直接传到轴Ⅹ， 用来加工右旋螺 纹；
C 61 40
类代号：车床类 组、系代号：卧式车床
主参数：Φ400mm
___________________________________ _____________加工方法中应用 最为广泛的方法之一，是加工轴类、 盘套类零件的主要方法。应用车削 加工方法可以加工各种回转体内外 表面，如内外圆柱面、圆锥面、成 形回转表面等。
___________________________________ _______________
五.注意事项
1．要求每台机床都具有防护设施。 2．摇动滑板时要集中注意力，做模 拟切削运动。 3．倒顺电气开关不准连接，确保安 全。 4．变换车速时，应停车进行。 5．车床运转操作时，转速要慢，注 意防止左右前后碰撞，以免发生事故。
床身4：部间件相都互安位装置在精床度身。上，以保持部件
______________________________________ ____________
2.床各部分名称及其作用
___________________________ _______________________
电 皮带 机
传动路线简图2
________________________________ __________________

CA6140型车床主要结构及电路图分析PPT课件

CA6140型车床主要结构及电路图分析PPT课件
进给运动。 M2为冷却泵电动机，用以输送冷却（切削）
液。 M3为刀架快速移动电动机。
精选ppt课件2021
10
⒈主电路分析
将钥匙开关SB向右旋至接通位置（即SB断 开）且合上配电箱壁龛门（即SQ2常闭点断开 ），再合上断路器QF（俗称空气开关），将三 相电源引入主轴电动机M1由接触器KM控制， KH1作过载保护。FU作短路保护。KM作失压保 护。冷却泵电动机M2由中间继电器KA1控制， KH2作过载保护，M3为刀架快速移动电动机。 由KA2控制。由于是点动控制，故未设过载保 护。FU1作为M2，M3，TC 的短路保护。
精选ppt课件2021
11
⒉辅助控制电路分析
控制电路的电源由控制变压器TC二次输 出110 V 电压提供。在正常工作时，位置开 关SQ1常用触头闭合，打开床头皮带罩后， SQ1断开，切断控制电路电源。以确保人身 安全钥匙开关SB和位置开关SQ2在正常工作 时是断开的。QF线圈不通电，断路器QF能 分闸。打开配电盘壁门时，SQ2闭合，断路 器QF不能闭合。QF线圈得电，断路器自动 断开。
项目一 CA6140车床电气控制线路检修
一、CA6140型车床的结构及型号意义

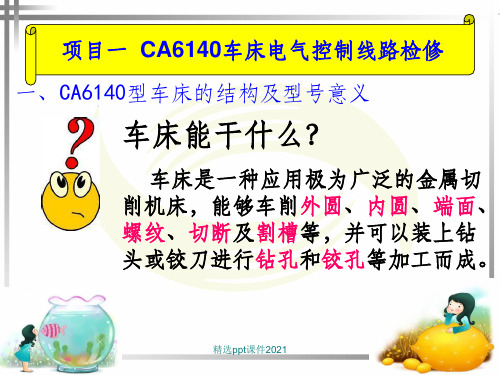

车床能干什么？
车床是一种应用极为广泛的金属切 削机床，能够车削外圆、内圆、端面、 螺纹、切断及割槽等，并可以装上钻 头或铰刀进行钻孔和铰孔等加工而成。
精选ppt课件2021
1
项目一 CA6140车床电气控制线路检修 一、CA6140型车床的结构及型号意义
5
二、CA6140车床的运动形式及控制要求
精选ppt课件2021
6
三、CA6140车床电气控制线路分析
精选ppt课件2021
7
CA6140卧式车床电路图

任务一CA车床结构简介 ppt课件

图1-11 CA6140车床各部分名称
22
相关知识
五、CA6140车床各部分名称
进给箱 图1-12 CA6140车床各部分名称
23
相关知识
五、CA6140车床各部分名称
溜板箱 图1-13 CA6140车床各部分名称
24
相关知识
五、CA6140车床各部分名称
刀架
图1-14 CA6140车床各部分名称
33
相关知识
1.转动副及其表示方法
图1-19 转动副及其表示方法
34
相关知识
2.移动副和螺旋副的表示方法
移动副的表示方法
螺旋副的表示方法
图1-20 移动副与螺旋副Leabharlann 其表示方法35相关知识
九、机械传动的分类
摩擦轮传动
机械传动
摩擦传动 啮合传动
带传动
平带传动 V带传动 圆带传动
带传动——同步带传动 圆柱齿轮传动
5
引导问题
1.判断下图中哪些是机器，哪些是机构？
图1-3 判断机器与机构
6
2.根据下图中曲轴和连杆说说零件与构件的区别。
图1-4 零件与构件区别
7
4.火车的车轮、凸轮传动属于什么性质的运 动副？门窗轴呢？
图1-5 判断运动性质
8
5.根据CA6140车床的图片，指出车床各部分的 名称，并指出车床中的四个组成部分。
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
4
任务要求
1.能够正确的区分机械与机器、零件与构件 2.了解机器的各组成部分 3.了解简单的机械零件材料的分类 4.了解高副与低副连接的特点 5.了解机械传动的分类 6.根据CA6140车床图片，能指出各部分名称。

CA6140车床主轴结构图ppt课件

.
采用滚锥轴承的车床主轴
.
钻 床 的 主 轴 结 构
.内圆磨具的主轴结构. Nhomakorabea滑动轴承的动压原理
.
固定多油锲滑动轴承的砂轮主轴
.
固定多油锲滑动轴承的结构
.
三块瓦油膜轴承的砂轮主轴
.
三块瓦油膜轴承的工作原理
.
液体静压轴承的工作原理
.
液体静压轴承的类型
.
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
CA6140车床的主轴结构图
.
双列滚子滚动轴承
.
双列滚子轴承的调整形式
.
角接触滚球轴承
.
角接触滚球轴承的配组
.
式角 接 触 球 轴 承 的 调 整 形
.
双向推力角接触球轴承
.
主轴调整螺母的放松结构
.
主轴前后轴承的轴心偏移对主轴端部 的影响
.
高速铣头的主轴单元
.
数 控 车 床 的 主 轴 结 构

CA6140型车床的传动系统PPT课件

3）英制螺纹
英制螺纹在采用英制的国家中广泛应用。
英制螺纹以每英寸长度上的螺纹扣数α表示，因此英
制螺纹的导程
1
25.4
S (in)
英寸。
请单击ESC返蜗杆。它是用DP来表示。
径节 DP z (z为齿轮齿数; D为分度圆直径)
D
英制蜗杆的轴向齿距即径节螺纹的导程为：
请单击ESC返回上一目录
请单击ESC返回上一目录
请单击ESC返回上一目录
传动系统可用传动路线表达式表示如下：
请单击ESC返回上一目录
二、进给传动链
进给传动链是实现刀具纵向或横向移动的传动链。
1、车削螺纹
CA6140车床可车削米制、英制、模数制和径向制四种 标准的常用螺纹；也可以车削大导程、非标准和较精密的 螺纹；还可以车削右螺纹，也可以车削左螺纹。
1 itl (主轴)
S
i 从主轴到丝杠之间的总传动比
t1 机床丝杠的导程,CA6140型车床的t1 12mm S 被加工螺纹的导程
请单击ESC返回上一目录
1）米制螺纹
请单击ESC返回上一目录
2）模数螺纹
模数螺纹主要是米制蜗杆，一些特殊丝杠的导程也是 模数制的。
模数m的标准是按分段等差数列的规律排列的。与米 制螺纹不同的是，在模数螺纹导程Sm=Kπm中含有特殊因 子π。
请单击ESC返回上一目录
3）横向机动进给量 横向机动进给量是纵向的一半。
3、刀架的快速移动
快速移动方向仍由溜板箱中双向离合器来控制。
请单击ESC返回上一目录
请单击ESC返回上一目录
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More

《CA6140车床结构》课件

适用材料
适用于加工各种金属和非金属材料，如钢、铸铁、有色金属 、塑料等。
02
CA6140车床结构
主轴箱
01 02
功能
主轴箱固定在床身导轨上，并可沿导轨移动。它内部装有主轴，主轴前 端安装有卡盘以夹持工件。主轴箱通过变速机构改变主轴的转速，以适 应不同加工件的需求。
组成
主轴箱主要包括箱体、主轴、变速机构和传动系统等部分。
绿色环保
随着环保意识的提高，CA6140车床的设计和制造也在向绿色环保方向发展，通过采用 环保材料和节能技术，降低加工过程中的能耗和排放。
技术创新
新材料的应用
随着新材料技术的不断发展，CA6140车床的制造材料也在不断更新，新型高强度、轻质材料的应用可以提高车床的 刚性和稳定性。
数控技术的应用
数控技术是现代制造业的核心技术之一，CA6140车床通过采用数控技术可以实现高精度、高效率的加工，提高加工 质量和效率。
《CA6140车床结构》PPT课件
目录
• CA6140车床概述 • CA6140车床结构 • CA6140车床的维护与保养 • CA6140车床的操作与使用 • CA6140车床的应用与发展趋势
01
CA6140车床概述
定义与特点
定义
CA6140车床是一种常用的卧式车 床，主要用于加工各种旋转表面 。
安全防护
确保安全防护装置完好无 损，工作区域整洁无杂物 。
定期保养
每周保养
包括清洗机床表面、检查 传动系统、调整机床精度 等。
每月保养
对润滑系统进行全面检查 ，更换油污严重的部位， 清洗冷却系统。
季度保养
对机床进行全面检查，紧 固松动部位，更换磨损严 重的零件。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
演示要求： 1）指述车床各基本部件结构和作用，演示车床基本
操作的运动过程。 2）动作要规范、完整、清晰，保证每个学生都能看
懂。 3）提出教学要求：学生在观看教师演示时，要结合
课堂讲解深刻认识机床结构，理解每一个动作。
ppt课件
25
二、学生根据观察教师的演示、进行指述和基 本操作。
1、学生甲与乙配合模仿操作。甲操作时，乙试述每一步的操作 要领。其它学生注意观察。然后学生乙操作、学生甲说明。两 人操作时可以讨论。
2、其他同学注意认真观察，分析甲、乙两生的操作及说明是否 正确。
3、教师要引领学生进行创新思维，已达到教学效果的最大化。
4、教师根据学生甲、乙的操作简单小结，以便于其他学生掌握 正确的操作。
5、教师时刻注意学生的操作安全。
ppt课件
26
分组练习、巡回指导
学生在教师演示练习和学生代表模仿后，开始 进 行分组练习，教师进行巡回指导。
传动比。
②变换左右螺纹传动组
当z33在左位时，
当轴X上的z33在
右位时运动从轴 Ⅸ直接传到轴Ⅹ， 用来加工右旋螺 纹；
运动从轴Ⅸ经轴Ⅺ 传到轴Ⅹ，传动比 不变，只改变了轴 Ⅹ的旋转方向，用 来加工左旋螺纹。
15
③增倍变速组
轴ⅩⅤ到轴ⅩⅦ之间的传动路线为：
有1／8、1／4、1／2、l等4种传动比，这4种传 动比成倍数关系排列,称增倍变速组
4、6-套筒; 5、10-锁紧盘; 7-推力球轴承;
8-角接触球轴承;
12
④双向摩擦式离合器
作用：①实现主轴正反转；②超载时摩擦片打滑起 过载保护作用
双向片式摩擦离合器
1-双联齿轮；2-外摩擦片；3-内摩擦片； 4-调整销； 5-销；6-元宝销；
7-拉杆； 8-压套；9-螺母；10、11 –止推片
动画演示
13
2.挂轮箱部分
作用：把主轴的旋 转运动传送给进给 箱。变换箱内齿轮， 并和进给箱及长丝 杠配合，可以车削 各种不同螺距的螺
纹。
动画演示
14
3.进给部分
（如图）
(1)进给箱 利用它内部的齿轮传动机构， 可以把主轴传递的动力传给光杠或丝杠得到 各种不同的转速。
①基本变速组
轴ⅩⅢ和轴ⅩⅣ组成了基本变速组，共有8种
尾座3： 支持工件或安装钻头等孔加工刀具
如图
床身4：部间件相都互安位装置在精床度身。上，以保持部件
ppt课件
6
2.床各部分名称及其作用
ppt课件
7
电 皮带 机
传动路线简图2
ppt课件
8
1.主轴箱部分
9
①主轴箱内有多组齿轮变速机构，变换箱外手柄位置， 可以使主轴得到各种不同的转速。（如下图）
主轴传动路线图
1、教师根据学生能力进行科学分组，4人/组，设组长一名。 2、教师巡回指导，学生存在的个别问题单独辅导，普遍问题集中示范讲解。
课堂小结
1、教师对学生操作情况、工件质量和学生的综合能力情况进 行讲评，以便于有针对性的进行实训教学。 2、教师布置作业：每个学生根据实训过程写一份实训总结， 说明自己的收获和不足，指出今后应该努力的方向。
6-光杠；7-丝杠；8-溜板箱；10-进给箱；11-挂轮
ppt课件
5
三箱
内装有主轴实现主运动，主轴
主轴箱1：端部有三爪或四爪卡盘以夹持
工件
进给箱10：作 传用给是溜变板换箱进给量，并把运动
车
溜板箱8：带 给动 ，刀 快架 速实 移现 动纵 或向 车、螺横纹向进
床
结 构
刀架2：装四组刀具，按需要手动转位使用
ppt课件
23
五.注意事项
1．要求每台机床都具有防护设施。 2．摇动滑板时要集中注意力，做模 拟切削运动。 3．倒顺电气开关不准连接，确保安 全。 4．变换车速时，应停车进行。 5．车床运转操作时，转速要慢，注 意防止左右前后碰撞，以免发生事故。
ppt课件
24
教师演示 学生模仿
一、教师在车间现场直接指述车床结构和操 作车床，向学生演示车床运动过程。
10
齿轮变速机构动画显示：
②卡盘用来夹持工件，带动工件一起旋转。
11
③主轴结构（如图）
CA6140车床主轴是一个空心的阶梯轴。 其内孔可用来通过棒料，拆卸顶尖，安装夹紧装 置的杆件。 主轴前端有精密的莫氏锥孔，供安装顶尖或心轴
之用。主轴前端安装卡盘、拨盘或其它夹具。
CA6140型车床主轴结构
1-主轴 ; 2、9-锁紧螺母; 3-双列短圆柱滚子轴承;
6.床身和导轨
用来支持和安装车床的各个部件。床身 上面有两条精确的导轨，床鞍和尾座可 沿着导轨移动。
ppt课件
18
7.车床附件
中心架和跟刀架，车削较长工件时， 起支撑作用。
ppt课件
19
二.CA6140车床型号解释
床身上最大回转直径为400mm的卧式车 床的型号为：
C 61 40
类代号：车床类 组、系代号：卧式车床
◆2、普通机床和数控机床的区别在哪？ 答案
答：
ppt课件
3
新课教学内容
一.CA6140车床基本结构
CA6140型卧式车床属通用的中型 车床。其外型及组成部件如图所示。其 主要组成部件可概括为“三箱刀架尾座 床身”。
ppt课件
4
CA6140车床外形图
1-主轴箱；2-刀架；3-尾座；4-床身；5、9-床腿；
ppt课件
1
学习重点
1.了解车床型号、规格、主要部件 的名称和作用。
2.了解车床各部件传动系统。
3.根据需要，按车床铭牌对各手柄 位置进行调整。
4.懂得车床维护、保养及文明生产 和安全技术的知识
ppt课件
2
旧课回顾
◆1.车间里都有哪些机床？
答案
答：普通车床，数控车床，牛头刨床， 立式钻床，数控铣床，数控加工中心。
主参数：Φ400mm
ppt课件
20
三.车削加工的主要工艺类型
车削加工是机械加工方法中应用 最为广泛的方法之一，是加工轴类、 盘套类零件的主要方法。应用车削 加工方法可以加工各种回转体内外 表面，如内外圆柱面、圆锥面、成 形回转表面等。
ppt课件
21
22
四.操纵练习步骤
1．床鞍、中滑板和小滑板摇动练习 （1）中滑板和小滑板慢速均匀移动， 要求双手交替动作自如。 （2）分清中滑板的进退刀方向，要 求反应灵活，动作准确。 2．车床的启动和停止 练习主轴箱和进给箱的变速，变换溜 板箱的手柄位置，进行纵横机动进给 练习。
（2）丝杠 用来车削螺纹。 （3）光杠 用来传动动力，带动床鞍、中滑 板，使车刀作纵向或横向的进给运动。

4.溜板部分
刀架
用来装夹车刀
小滑板
作纵向移动
中滑板
作横向移动
床鞍
作纵向移动
溜板箱
变换箱外手柄位置，在光杠或丝杠
的传动下，可使车刀按要求方向作
进给运动
17
