CA6140卧式车床的结构分析解析

实验二CA6140车床结构剖析实验一、实验目的1、了解CA6140车床的总体布局以及主要技术性能指标。

2、了解CA6140车床的传动路线，理解传动过程中的变速原理。

3、了解主轴箱、进给箱、溜板箱等主要箱体不见的内部结构，理解其中操纵机构的工作原理。

4、了解CA6140车床上卡盘、刀架、尾座、挂轮架、丝杠和光杆等主要零部件的构造和功能，理解其工作原理。

二、实验设备及仪器CA6140车床、三爪卡盘、卡盘扳手、刀架扳手、尾座扳手、内六角扳手、活动扳手、卷尺。

三、实验原理和方法通过现场教学与实验相结合的方式让学生通过对CA6140车床的解剖、观察和分析，提高对机床的感性认识，加深对课堂所学理论知识的理解。

重点认识和了解以下六个方面的内容。

1、CA6140普通车床的布局CA6140是一种中等精度的卧式车床，适合加工各种回转表面的轴类、筒类和盘类零件，也可以加工各种常用的公制螺纹、英制螺纹、模数螺纹和径节螺纹。

CA6140 车床的加工精度适中，加工范围宽，通用性强，是一种最常用的机械加工设备。

CA6140车床的结构布局参见教材，学生可以通过与实物对照，来熟悉CA6140车床各部件的名称，了解各部件的功能及布局。

2、CA6140普通车床的主要技术性能指标在本实验中，通过对车床进行实际测量或演示，了解车床的下述技术性能指标。

(1)床身上最大工件回转直径(2)刀架上最大工件回转直径(3)最大工件长度(4)最大车削长度(5)主轴内孔直径(6)主轴正转与反转的级数及范围(7)纵向与横向进给量的级数及范围(8)车削螺纹的种类及范围3、CA6140普通车床的主轴箱主轴箱是车床中最重要的一个箱体部件，工作时工件的旋转运动和车刀的自动纵、横进给运动都要通过主轴箱传递。

了解车床的工作原理，首先应从了解主轴箱的工作原理开始。

对主轴箱的认识应着重从以下几个方面进行观察和了解。

1）卸荷式带轮2）双向片式摩擦离合器3）变速操纵机构4）主轴运动的传动路线5）主轴箱内的润滑4．CA6140普通车床的进给箱进给箱是调节自动进给速度和改变进给方向的专门部件。

CA6140型卧式车床主要结构CA6140型卧式车床主要结构（一）主轴箱CA6140车床的主轴箱包括：箱体、主轴部件、传动机构、操纵机构、换向装置、制动装置和润滑装置等。

其功用在于支承主轴和传动其旋转，并使其实现起动、停止、变速和换向等。

机床的主轴箱是一个比较复杂的运动部件，它的装配图包括展开图、各种向视图和剖面图，以表示出主轴箱的所有零件及其装配关系。

1、主轴部件主轴部件是主轴箱最重要的部分，由主轴、主轴轴承和主轴上的传动件、密封件等组成。

主轴前端可安装卡盘，用以夹持工件，并由其带动旋转。

主轴的旋转精度、刚度和抗振性等对工件的加工精度和表面粗糙度有直接影响，因此对主轴部件的要求较高。

CA6140型车床的主轴是一个空心阶梯轴。

其内孔是用于通过棒料或卸下顶尖时所用的铁棒，也可用于通过气动、液压或电动夹紧驱动装置的传动杆。

主轴前端有精密的莫氏6号锥孔，用来安装顶尖或心轴，利用锥面配合的摩擦力直接带动心轴和工件转动。

主轴后端的锥孔是工艺孔。

CA6140型卧式车床的主轴部件在结构上做了较大改进，由原来的三支承结构改为两支承结构；由前端轴向定位改为后端轴向定位。

前轴承为P级精度的双列短圆柱滚子轴承，用于承受径向力。

后轴承为一个推力球轴承和角接触球轴承，分别用于承受轴向力和径向力。

主轴的轴承的润滑都是由润滑油泵供油，润滑油通过进油孔对轴承进行充分润滑，并带走轴承运转所产生的热量。

为了避免漏油，前后轴承均采用了油沟式密封装置。

主轴旋转时，依靠离心力的作用，把经过轴承向外流出的润滑油甩到轴承端盖的接油槽里，然后经回油孔流回主轴箱。

主轴上装有三个齿轮，前端处为斜齿圆柱齿轮，可使主轴传动平稳，传动时齿轮作用在主轴上的轴向力与进给力方向相反，因此可减少主轴前支承所承受的轴向力。

主轴前端安装卡盘、拨盘或其它夹具的部分有多种结构形式。

2、开停和换向装置CA6140型卧式车床采用的双向多片式摩擦离合器实现主轴的开停和换向。

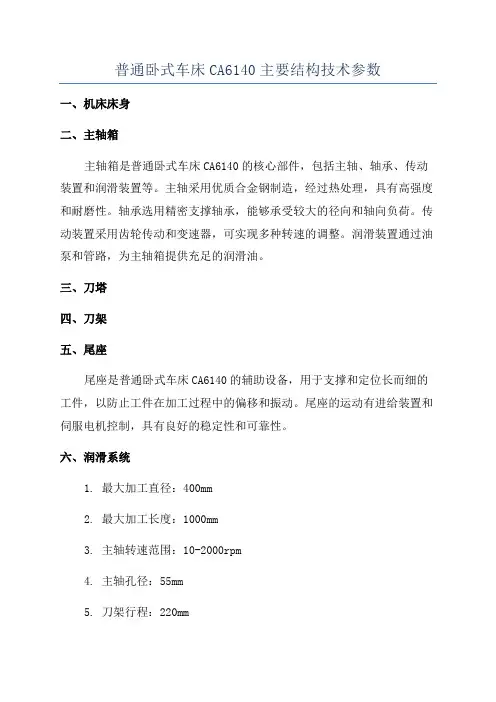

普通卧式车床CA6140主要结构技术参数
一、机床床身
二、主轴箱
主轴箱是普通卧式车床CA6140的核心部件，包括主轴、轴承、传动装置和润滑装置等。

主轴采用优质合金钢制造，经过热处理，具有高强度和耐磨性。

轴承选用精密支撑轴承，能够承受较大的径向和轴向负荷。

传动装置采用齿轮传动和变速器，可实现多种转速的调整。

润滑装置通过油泵和管路，为主轴箱提供充足的润滑油。

三、刀塔
四、刀架
五、尾座
尾座是普通卧式车床CA6140的辅助设备，用于支撑和定位长而细的工件，以防止工件在加工过程中的偏移和振动。

尾座的运动有进给装置和伺服电机控制，具有良好的稳定性和可靠性。

六、润滑系统
1. 最大加工直径：400mm
2. 最大加工长度：1000mm
3. 主轴转速范围：10-2000rpm
4. 主轴孔径：55mm
5. 刀架行程：220mm
6. 刀架快进速度：4m/min
7. X轴行程：240mm
8. Z轴行程：1000mm
9. X、Z轴快速移动速度：4m/min
10. 重复定位精度：0.01mm
11. 主电机功率：7.5kw
综上所述，普通卧式车床CA6140主要由机床床身、主轴箱、刀塔、刀架、尾座和润滑系统等部分组成，它具有结构合理、精度高、稳定可靠等特点，适用于各种中小型工件的加工。

CA6140型普通卧式车床结构剖析——实验指导书2019.11.05CA6140型普通卧式车床结构剖析实验指导书课程名称：⾦属切削机床所在学院：核技术与⾃动化⼯程学院教师姓名：郝兴安授课专业：机械⼯程编写⽇期：2018.11.16⼀、实验⽬的1.了解CA6140型普通卧式车床的⽤途、总体布局，以及主要技术性能。

2.掌握CA6140型普通卧式车床的传动原理和路线。

3.掌握CA6140型普通卧式车床主轴箱、进给箱的构造和⼯作原理。

4.了解CA6140型普通卧式车床溜板箱、⼑架、尾座的构造和⼯作原理。

5.本实验项⽬为验证性实验，要求同学认真预习有关课程知识。

⼆、实验设备、仪器及⼯具1.CA6140型普通卧式车床1台2.TYKJ—6140型透明教学车床1台3.CA6140型普通卧式车床的结构挂图4.15⼨活络扳⼿⼀把、内六⾓扳⼿1套、300mm的⼀字旋具把三、注意事项1.关闭电源后，⽅可观察机床内部结构。

2.操作应符合基本操作规范。

3.实验时必须严格遵守实验设备和仪器的各项操作规程，在指导教师的指导下进⾏实验。

四、实验原理了解和分析CA6140型普通卧式车床的主要零部件的构造、功⽤和⼯作原理。

五、实验内容与步骤1．观察CA6140卧式车床的外观，了解卧式车床的⽤途、布局、各操纵⼿柄的作⽤及其操作⽅法。

2．揭开主轴箱盖，根据CA6140卧式车床的传动系统图和主轴箱展开图，看清实现主轴各级转速传动路线及有关传动件的构造。

(1)看懂标牌上符号的意义，明确主轴箱各操纵⼿柄的作⽤。

(2)分析主传动系统的传动路线，主轴的正转、反转、⾼速、低速的各条传动路线是如何调整实现的。

(3)结合现教学挂图，分析摩擦离合器的结构原理及其调整原理和操纵动作的过程，摩擦离合器与制动器的操纵动作的配合关系。

(4)操纵有关⼿柄使Ⅱ—Ⅲ轴上两个沿移齿轮移动，操纵有关⼿柄使Ⅳ轴上的两个滑移齿轮及Ⅵ轴上的⼀个滑移齿轮移动，注意它们的动作过程和啮合位置。

实验二CA6140车床结构剖析实验一、实验目的1、了解CA6140车床的总体布局以及主要技术性能指标。

2、了解CA6140车床的传动路线，理解传动过程中的变速原理。

3、了解主轴箱、进给箱、溜板箱等主要箱体不见的内部结构，理解其中操纵机构的工作原理。

4、了解CA6140车床上卡盘、刀架、尾座、挂轮架、丝杠和光杆等主要零部件的构造和功能，理解其工作原理。

二、实验设备及仪器CA6140车床、三爪卡盘、卡盘扳手、刀架扳手、尾座扳手、内六角扳手、活动扳手、卷尺。

三、实验原理和方法通过现场教学与实验相结合的方式让学生通过对CA6140车床的解剖、观察和分析，提高对机床的感性认识，加深对课堂所学理论知识的理解。

重点认识和了解以下六个方面的内容。

1、CA6140普通车床的布局CA6140是一种中等精度的卧式车床，适合加工各种回转表面的轴类、筒类和盘类零件，也可以加工各种常用的公制螺纹、英制螺纹、模数螺纹和径节螺纹。

CA6140 车床的加工精度适中，加工范围宽，通用性强，是一种最常用的机械加工设备。

CA6140车床的结构布局参见教材，学生可以通过与实物对照，来熟悉CA6140车床各部件的名称，了解各部件的功能及布局。

2、CA6140普通车床的主要技术性能指标在本实验中，通过对车床进行实际测量或演示，了解车床的下述技术性能指标。

(1)床身上最大工件回转直径(2)刀架上最大工件回转直径(3)最大工件长度(4)最大车削长度(5)主轴内孔直径(6)主轴正转与反转的级数及范围(7)纵向与横向进给量的级数及范围(8)车削螺纹的种类及范围3、CA6140普通车床的主轴箱主轴箱是车床中最重要的一个箱体部件，工作时工件的旋转运动和车刀的自动纵、横进给运动都要通过主轴箱传递。

了解车床的工作原理，首先应从了解主轴箱的工作原理开始。

对主轴箱的认识应着重从以下几个方面进行观察和了解。

1）卸荷式带轮2）双向片式摩擦离合器3）变速操纵机构4）主轴运动的传动路线5）主轴箱内的润滑4．CA6140普通车床的进给箱进给箱是调节自动进给速度和改变进给方向的专门部件。

CA6140型普通卧式车床结构剖析实验指导书课程名称：金属切削机床所在学院：核技术与自动化工程学院教师姓名：郝兴安授课专业：机械工程编写日期：2018.11.16一、实验目的1.了解CA6140型普通卧式车床的用途、总体布局，以及主要技术性能。

2.掌握CA6140型普通卧式车床的传动原理和路线。

3.掌握CA6140型普通卧式车床主轴箱、进给箱的构造和工作原理。

4.了解CA6140型普通卧式车床溜板箱、刀架、尾座的构造和工作原理。

5.本实验项目为验证性实验，要求同学认真预习有关课程知识。

二、实验设备、仪器及工具1.CA6140型普通卧式车床1台2.TYKJ—6140型透明教学车床1台3.CA6140型普通卧式车床的结构挂图4.15寸活络扳手一把、内六角扳手1套、300mm的一字旋具把三、注意事项1.关闭电源后，方可观察机床内部结构。

2.操作应符合基本操作规范。

3.实验时必须严格遵守实验设备和仪器的各项操作规程，在指导教师的指导下进行实验。

四、实验原理了解和分析CA6140型普通卧式车床的主要零部件的构造、功用和工作原理。

五、实验内容与步骤1．观察CA6140卧式车床的外观，了解卧式车床的用途、布局、各操纵手柄的作用及其操作方法。

2．揭开主轴箱盖，根据CA6140卧式车床的传动系统图和主轴箱展开图，看清实现主轴各级转速传动路线及有关传动件的构造。

(1)看懂标牌上符号的意义，明确主轴箱各操纵手柄的作用。

(2)分析主传动系统的传动路线，主轴的正转、反转、高速、低速的各条传动路线是如何调整实现的。

(3)结合现教学挂图，分析摩擦离合器的结构原理及其调整原理和操纵动作的过程，摩擦离合器与制动器的操纵动作的配合关系。

(4)操纵有关手柄使Ⅱ—Ⅲ轴上两个沿移齿轮移动，操纵有关手柄使Ⅳ轴上的两个滑移齿轮及Ⅵ轴上的一个滑移齿轮移动，注意它们的动作过程和啮合位置。

(5)结合教学挂图，观察主轴前轴承、后轴承、中轴承和轴上齿轮离合器的构造，了解前后轴承的作用及调整间隙的方法。

第一章 CA6140型卧式车床概述1.1 CA6140型卧式车床的功用CA6140型卧式车床是我国自行设计制造的新型产品，通用性强，加工范围广，适用于加工各种轴类、套筒类和盘类零件上的回转表面，例如车削内外圆柱面、圆锥面、环槽及成型回转表面，加工端面及加工各种常用的公制、英制、模数制和径节制螺纹，还能进行钻孔、铰孔、滚花等工作。

1.2 CA6140卧式车床的工作原理及主要结构CA6140型卧式车床主要由主轴箱，进给箱，溜板箱，光杠与丝杠等组成，见下图1—1。

主轴箱：又称床头箱，它的主要任务是将主电机传来的旋转运动经过一系列的变速机构使主轴得到所需的正反两种转向的不同转速，同时主轴箱分出部分动力将运动传给进给箱。

主轴箱中等主轴是车床的关键零件。

主轴在轴承上运转的平稳性直接影响工件的加工质量，一旦主轴的旋转精度降低，则机床的使用价值就会降低。

进给箱：又称走刀箱，进给箱中装有进给运动的变速机构，调整其变速机构，可得到所需的进给量或螺距，通过光杠或丝杠将运动传至刀架以进行切削。

溜板箱：是车床进给运动的操纵箱，内装有将光杠和丝杠的旋转运动变成刀架直线1—主轴箱 2—刀架 3—尾座 4—床身 5、9—床腿6—光杠 7—丝杠 8—溜板箱 10—进给箱 11—挂轮变速机构图1—1 CA6140型普通车床的外形运动的机构，通过光杠传动实现刀架的纵向进给运动、横向进给运动和快速移动，通过丝杠带动刀架作纵向直线运动，以便车削螺纹。

丝杠与光杠：用以联接进给箱与溜板箱，并把进给箱的运动和动力传给溜板箱，使溜板箱获得纵向直线运动。

丝杠是专门用来车削各种螺纹而设置的，在进行工件的其他表面车削时，只用光杠，不用丝杠。

同学们要结合溜板箱的内容区分光杠与丝杠的区别。

CA6140型卧式车床具有以下机构，依便于操作。

1）、主轴变速操作机构主轴箱内共有7个滑动齿轮，其中5个是用于改变主轴速度的，这5个滑动齿轮分别由两套操纵机构操纵。

2）、双向多片式摩擦离合器离合器是一种操纵机构，它用来使同轴线的两轴或轴与轴上空套传动件随时接合或脱开，以实现机床运动的启动、停止、变速和变向。
