第一章车床控制简介1.1概述车床是一种应用极为广泛的金属切削机床,主要用于加工各种回转表面(内外圆柱面、圆锥表面、成型回转表面等),回转体的端面、螺纹等,能够车削外圆、内圆、端面、螺纹、螺杆,车削定型表面,并可用钻头、铰刀等进行加工。
车床的类型很多,主要有卧式车床、立式车床、转塔车床和仿形车床等。

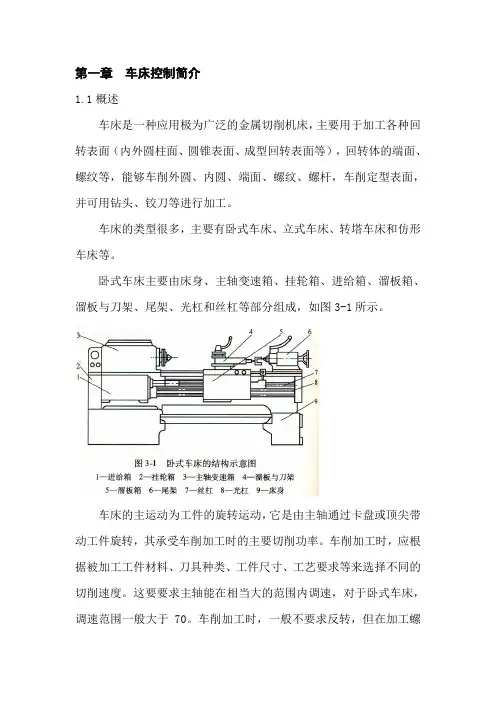

卧式车床主要由床身、主轴变速箱、挂轮箱、进给箱、溜板箱、溜板与刀架、尾架、光杠和丝杠等部分组成,如图3-1所示。
车床的主运动为工件的旋转运动,它是由主轴通过卡盘或顶尖带动工件旋转,其承受车削加工时的主要切削功率。
车削加工时,应根据被加工工件材料、刀具种类、工件尺寸、工艺要求等来选择不同的切削速度。
这要要求主轴能在相当大的范围内调速,对于卧式车床,调速范围一般大于70。
车削加工时,一般不要求反转,但在加工螺纹时,为避免乞乱扣,要反转退刀,再纵向进刀继续加工,这就要求主轴具有正、反转。
车床的进给运动是溜板带动刀架的纵向或横向直线运动。
其运动方式有手动或机动两种。
加工螺纹时,工件的旋转速度与刀具的进给速度应有严格的比例关系。
为此,车床溜板箱与主轴箱之间通过齿轮传动来连接,而主运动与进给运动由一台电动机拖动。
车床的辅助运动有刀架的快速移动,尾架的移动以及工件的夹紧与放松等。
车床通常由一台主电动机拖动,经由机械传动链,实现切削主运动和刀具进给运动的输出,其运动速度由变速齿轮箱通过手柄操作进行切换。
刀具的快速移动、冷却泵和液压泵等,常采用单独电动机驱动。
不同型号的车床,其主电动机的工作要求不同,因而由不同的控制电路构成,但是由于卧式车床运动变速是由机械系统完成的,且机床运动形式比较简单,因此相应的控制电路也比较简单。
普通车床的运动形式主要有两种:一种是主运动,是指安装在主轴箱中的主轴带动工件的旋转运动;另一种是进给运动,是指溜板箱带动溜板和刀架带动刀具的直线运动。
刀具安装在刀架上,与溜板一起随溜板箱沿主轴轴线方向实现进给移动,主轴的传动和溜板箱的移动均由主电动机驱动。

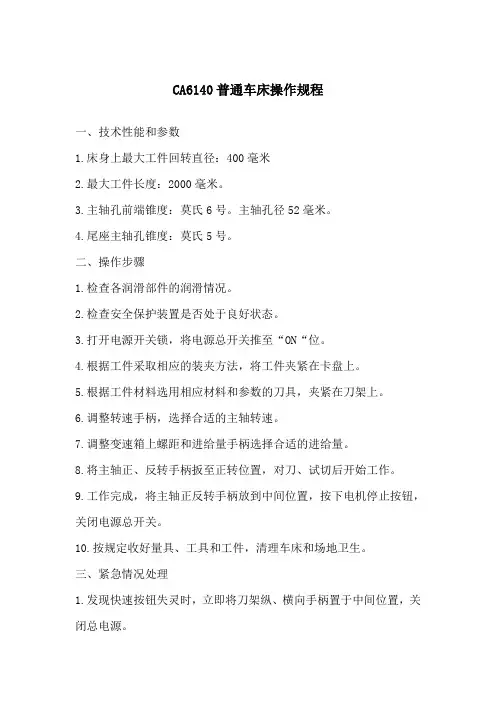

CA6140普通车床操作规程一、技术性能和参数1.床身上最大工件回转直径:400毫米2.最大工件长度:2000毫米。
3.主轴孔前端锥度:莫氏6号。
主轴孔径52毫米。
4.尾座主轴孔锥度:莫氏5号。
二、操作步骤1.检查各润滑部件的润滑情况。
2.检查安全保护装置是否处于良好状态。
3.打开电源开关锁,将电源总开关推至“ON“位。
4.根据工件采取相应的装夹方法,将工件夹紧在卡盘上。
5.根据工件材料选用相应材料和参数的刀具,夹紧在刀架上。
6.调整转速手柄,选择合适的主轴转速。
7.调整变速箱上螺距和进给量手柄选择合适的进给量。
8.将主轴正、反转手柄扳至正转位置,对刀、试切后开始工作。
9.工作完成,将主轴正反转手柄放到中间位置,按下电机停止按钮,关闭电源总开关。
10.按规定收好量具、工具和工件,清理车床和场地卫生。
三、紧急情况处理1.发现快速按钮失灵时,立即将刀架纵、横向手柄置于中间位置,关闭总电源。
2.发生操作者被有关机床旋转件卷入或缠绕危险时,应首先按下红色紧急停止按钮切断电源后采取有效措施进行救护。
四、注意事项1.机床主轴运转时禁止扳动变速手柄。
2.披着长发不准操作车床,将长发挽入工作帽后再工作。
3.操作机床时不准戴手套。
4.工件和刀具必须夹牢,否则会飞出伤人。
5.夹持特殊形状的工件,出现重心偏移时,应优先选用附加配重的方法使其平衡,附加配重困难时,应采取降低转速等措施,以确保安全。
6.非本岗位操作人员未经批准不得操作本机,任何人不得随意拆掉或放宽安全保护装置等。
五、故障查询及排除1.按启动按钮主电机不转动1.1总电源开关没打开,打开总电源。
1.2启动按钮接触不好,检查启动按钮。
2.停机后主轴不能很快停止转动2.1摩擦离合器调节过紧,调整或更换摩擦片。
2.2制动器过松、刹车带磨损,调整制动器、更换刹车带。
3.主轴箱油窗不见注油3.1检查主轴箱内油液加至油标线。
3.2检查泵体是否充气或漏泄,将泵内注油严封各接口。
任务1认识CA6140型车床的结构CA6140型车床是一种普通的大型车床,主要用于加工中、小型工件的外圆、内圆、端面、孔等形状。
它具有结构简单、使用方便、加工精度高等特点,被广泛应用于机械制造、航空航天、汽车、军工等行业。
CA6140型车床的主要结构如下:1.主轴箱体:主轴箱体是车床的中心部分,承载着主轴和驱动系统。
它由床身、床架和箱盖组成,具有高刚性和稳定的特点。
主轴箱体上装有刀架、进给系统和主轴马达。
2.床身:床身是车床的基础部分,由铸铁或钢板制成。
它支撑着所有的主要组件,如主轴箱体、工作台等。
床身具有高刚性和稳定性,以确保车床在加工过程中的稳定性和精度。
3.工作台:工作台是安装工件的部分,用于加工工件的移动和旋转。
工作台由转动主轴、尾座、工作台滑道等组成。
工作台具有高精度和可靠性,用于固定和定位工件。
4.刀架:刀架是车床上用于切削工件的工具系统,它能够安装不同类型和规格的切削刀具。
刀架通常由刀架底座、刀架滑块和刀架调节机构组成。
5.进给系统:进给系统是控制车床工作台和刀架运动的部分。
它由进给电机、齿轮传动装置、螺杆和导轨等组成,可实现工作台和刀架的精确运动。
6.冷却液系统:冷却液系统用于冷却和润滑工件和切削刀具,以减少摩擦和热量,提高加工质量和寿命。
冷却液系统通常由水箱、泵和喷嘴组成。
7.控制系统:控制系统是用于操控车床运行的部分,通常由数控系统或手动控制系统组成。
数控系统能够通过计算机程序来控制车床的运动和加工过程,实现自动化生产。
CA6140型车床的结构简单、使用方便、加工精度高,能够满足各种工件的加工需求。
它广泛应用于各个行业,如机械制造、航空航天、汽车和军工等。
在实际应用中,必须根据具体的加工要求和工件类型选择合适的刀具、进给速度和冷却液,以保证加工质量和效率。
同时,对于数控系统的操作和维护要求也需要严格遵守,以确保车床的正常运行和加工精度。
普通卧式车床CA6140主要结构技术参数
一、机床床身
二、主轴箱
主轴箱是普通卧式车床CA6140的核心部件,包括主轴、轴承、传动装置和润滑装置等。
主轴采用优质合金钢制造,经过热处理,具有高强度和耐磨性。
轴承选用精密支撑轴承,能够承受较大的径向和轴向负荷。
传动装置采用齿轮传动和变速器,可实现多种转速的调整。
润滑装置通过油泵和管路,为主轴箱提供充足的润滑油。
三、刀塔
四、刀架
五、尾座
尾座是普通卧式车床CA6140的辅助设备,用于支撑和定位长而细的工件,以防止工件在加工过程中的偏移和振动。
尾座的运动有进给装置和伺服电机控制,具有良好的稳定性和可靠性。
六、润滑系统
1. 最大加工直径:400mm
2. 最大加工长度:1000mm
3. 主轴转速范围:10-2000rpm
4. 主轴孔径:55mm
5. 刀架行程:220mm
6. 刀架快进速度:4m/min
7. X轴行程:240mm
8. Z轴行程:1000mm
9. X、Z轴快速移动速度:4m/min
10. 重复定位精度:0.01mm
11. 主电机功率:7.5kw
综上所述,普通卧式车床CA6140主要由机床床身、主轴箱、刀塔、刀架、尾座和润滑系统等部分组成,它具有结构合理、精度高、稳定可靠等特点,适用于各种中小型工件的加工。

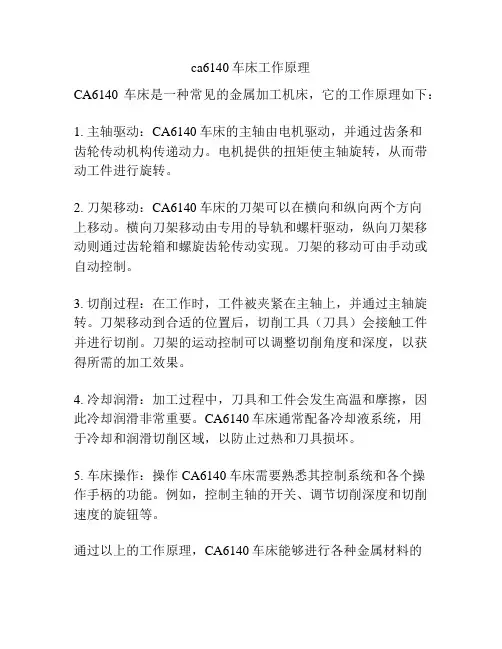

ca6140车床工作原理
CA6140车床是一种常见的金属加工机床,它的工作原理如下:
1. 主轴驱动:CA6140车床的主轴由电机驱动,并通过齿条和
齿轮传动机构传递动力。
电机提供的扭矩使主轴旋转,从而带动工件进行旋转。
2. 刀架移动:CA6140车床的刀架可以在横向和纵向两个方向
上移动。
横向刀架移动由专用的导轨和螺杆驱动,纵向刀架移动则通过齿轮箱和螺旋齿轮传动实现。
刀架的移动可由手动或自动控制。
3. 切削过程:在工作时,工件被夹紧在主轴上,并通过主轴旋转。
刀架移动到合适的位置后,切削工具(刀具)会接触工件并进行切削。
刀架的运动控制可以调整切削角度和深度,以获得所需的加工效果。
4. 冷却润滑:加工过程中,刀具和工件会发生高温和摩擦,因此冷却润滑非常重要。
CA6140车床通常配备冷却液系统,用
于冷却和润滑切削区域,以防止过热和刀具损坏。
5. 车床操作:操作CA6140车床需要熟悉其控制系统和各个操
作手柄的功能。
例如,控制主轴的开关、调节切削深度和切削速度的旋钮等。
通过以上的工作原理,CA6140车床能够进行各种金属材料的
切削、开孔、螺纹加工等操作,广泛应用于机械制造、航空航天、汽车制造等行业。
CA6140车床剖析实验(2学时)一、实验目的1、了解主轴箱、进给箱、溜板箱的内部结构,加深对车床的感性认识;2、了解主轴箱、进给箱、溜板箱的基本组成及传动路线;3、了解主轴箱、进给箱、溜板箱中各操纵机构的功能及结构;二、实验设备CA6140普通车床三、实验原理(一)主轴箱CA6140车床的主轴箱是一个比较复杂的部件。
工件的旋转运动和车刀的纵横向运动都是通过主轴箱传递。
了解车床的传动原理首先应从了解主轴箱的传动原理开始。
图2-1是主轴箱的传动系统图。
实验时可将实物与图纸进行对照,加深对主轴箱内部结构的了解。
2-1 主轴传动系统图1、卸荷式带轮如图2-2所示,主轴箱的动力是主电机经过皮带轮和三角带传给轴Ⅰ并输进主轴箱,为防止轴Ⅰ在三角带的张力作用下产生弯曲变形,设计时将皮带轮先通过花键套、滚动轴承和法兰盘安装在箱体上。
从而使张力由床身承受,扭矩由花键套传给轴Ⅰ。
轴Ⅰ不再因皮带的张力而产生弯曲变形,故轴Ⅰ上的零件的工作条件得到改善。
图2-2 卸荷带轮、双向摩擦离合器、制动器及其操作机构2、双向多片式摩擦离合器如图2-2所示,双向多片式摩擦离合器安装在轴Ⅰ上。
摩擦离合器由内摩擦片2 、外摩擦片3 、止推片4 、压块7 及空套齿轮1和8组成。
左离合器传动主轴正转,正转主要用于切削,传递的力矩较大,所以片数较多(外摩擦片8片,内摩擦片9片)。
右离合器传动主轴反转,主要用于退刀,片数较少(外摩擦片4片,内摩擦片5片)。
内摩擦片2 安装在轴Ⅰ的花键上,与轴Ⅰ一起旋转。
外摩擦片3的外圆上有四个相当于键的凸起装在齿轮1的缺口槽中,外片空套在轴Ⅰ上。
当杆9通过销5向左推动压块7时,内片2和外片3相互压紧,于是轴Ⅰ的运动便通过内外片之间的摩擦力传给齿轮 1 ,使主轴正向转动。
同理,当压块7向右压时,可使右离合器的内外摩擦片压紧,使主轴反向转动。
当压块7处于中间位置时,左、右离合器都处于脱开状态,这时轴Ⅰ虽然转动,但离合器不传递运动,主轴处于停止状态。
ca6140普通车床参数及结构特点【全面解析】内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.一、CA6140普通车床传动系统分析与结构组成分析1.性能简介CA6140 型普通车床是普通精度级的万能机床,它适用于加工各种轴类,套筒类和盘类零件上的内外回转表面,以及车削端面。
它还能加工各种常用的公制、英制、模数制和径节制螺纹,以及作钻孔、扩孔、铰孔、滚花等工作。
其加工范围较广,由于它的结构复杂,而且自动化程度低,所以适用于单件小批生产及修配车间。

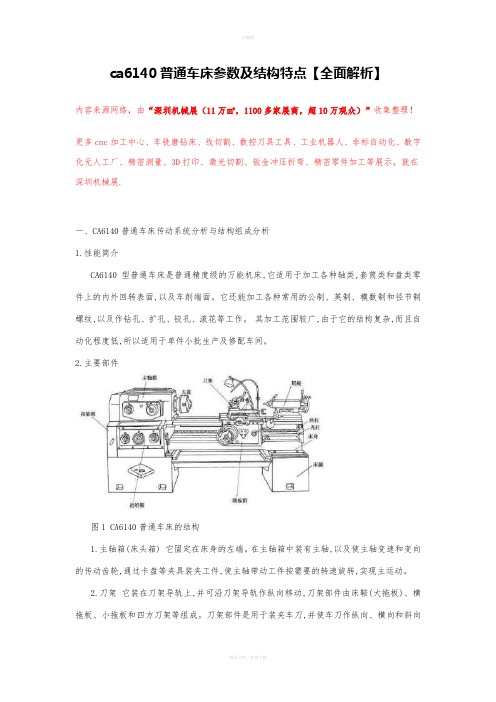

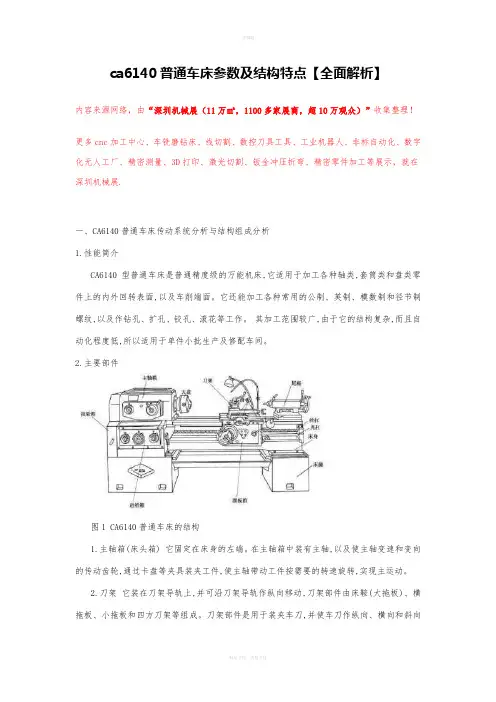

2.主要部件图1 CA6140普通车床的结构1.主轴箱(床头箱) 它固定在床身的左端。
在主轴箱中装有主轴,以及使主轴变速和变向的传动齿轮,通过卡盘等夹具装夹工件,使主轴带动工件按需要的转速旋转,实现主运动。
2.刀架它装在刀架导轨上,并可沿刀架导轨作纵向移动,刀架部件由床鞍(大拖板)、横拖板、小拖板和四方刀架等组成。
刀架部件是用于装夹车刀,并使车刀作纵向、横向和斜向的运动。
3.尾架它装在床身右端,可沿尾架导轨作纵向位置的调整,尾架的功能1.是用后顶尖支承工件, 还可安装钻头,铰刀等孔加工工具,以进行孔加工,尾架作适当调整,以实现加工长锥形的工件。
4.进给箱它位于床身的左前侧,进给箱中装有进给运动的变速装置及操纵机构,其功能是改变被加工螺纹的螺距或机动进给时的进给量。
它用来传递进给运动,改变进给箱的手柄位置,可得到不同的进给速度,进给箱的运动通过光杠或丝杠传出。
5.溜板箱它位于床身前侧和刀袈部件相连接,它的功能是把进给箱的运动(光杠或丝杠的旋转运动)传递给绐刀架,使刀架实现纵向进给、横纵向进给、快速移动或车螺纹。
6.床身它固定在左右床腿上,它是车床的基本支承元件,是机床各部件的安装基准,是使机床各部件在工作过程中保持准确的相对位置。
机械制造基础结课论文学号:09130193姓名:尹宝辉专业:机械工程及自动化系别:机械电子工程指导教师:李连进二○一二年十二月内容提要此文章的主题为CA6140车床。
全部内容共分15节,内容包括CA6140车床的概述、型号含义、主要结构、各部分作用、车刀的种类、车削加工的主要工艺类型、车刀的组成及结构形式、刀具角度选择、主要运动形式及控制要求、操作注意事项、装夹车刀几个注意事项、如何调整刀尖高度、工件装夹的注意事项、完毕取下工件,由于c6140车床在实际加工中有广泛的应用通过对机床各个方面的了解,有利于我们正确的操作机床,正确的使用机床参数,以及保证自身安全,通过对c6140机床的了解,有利于我们刚好的了解同一类车床的组成及操作。
1简介车削加工是机械加工中应用最广泛的一种加工方法。
车削加工的主运动是工件的旋转,进给运动是刀具做纵向或横向的直线运动或曲线运动,它的加工特点是车削回转件的表面。
CA6140型普通车床目前多用于现代化大中型制造业的成批生产车间,更多应用于生产线上。
其有较好的生产率和一定的使用性能,可很方便地车削常用的公制螺纹。
此外,其比万能型车床有较好的刚度和抗振性,能适应现代刀具发展的高速切削和强力切削。
同时,该机床还结构简单,便于工人操作,另外又可在其上方便地安装附件或自动化装置,从而实现自动或半自动车削。
作为反映机床加工能力特性地主参数,其又影响着机床主要零部件的尺寸,CA6140型普通卧式车床的主参数为D系列的400mm;在主运动传动链中,主轴可获得24级正转转速,加工工件最大回转直径为400mm,正转转速范围:10~1400r/min ,即最小切削转速为10r/min, 最大切削转速为1400r/min ;反转可获得12级转速,范围:14~1580r/min 。
确定极限转速:max min 1400/min14 10/minn n rRn r===根据我国目前机械行业的设计经验,且考虑传动系统的紧凑性,CA6140普通车床采用公比为1.26的数列;2 CA6140型普通车床的主要技术性能床身上最大回转直径 D=400(mm)最大工件长度 750、1000、1500、2000(mm)最大车削长度 650、900、1400、1900(mm)刀架上最大工件回转直径1D=210(mm)主轴中心至床身平面导轨距离(中心高) H=205(mm)装刀基面至主轴中心距离h 28mm主轴头号 6号主轴孔内径 48(mm)主轴孔前端锥度莫氏5号主轴转速正转Z=24级 n=10 ~ 1400(r/min)反转Z'=12级n'=14~1580(r/min)尾座顶尖套锥孔莫氏 5号进给量纵向及横向各64级S纵=0.028~6.33(mm/r)纵向进给量S横=0.5S纵横向进给量溜板及刀架纵向快移速度V快=4(m/min)车削螺纹范围公制螺纹 44种 S=1~192(mm)英制螺纹 20种 a=2~24 (牙/英寸)模数螺纹 39种 m=0.25~48(mm)D=1~96(牙/英寸)径节螺纹 37种p主电动机 7.5kw/1450(r/min)挂轮箱中的配换齿轮和进给箱中的变速机构,可以改变被加工螺纹的种类和导程以及普通机床车削时进给量的大小。
简述普通机床ca6140的结构组成和工作原理
CA6140普通机床是一种高效率数控车床,主要由机床床身、
主轴系统、进给系统、控制系统和辅助装置等组成。
1. 机床床身:是机床的基本结构,由铸铁或钢板焊接而成。
床身的级数以及梁和柱的形状可以影响机床的稳定性和进给定位精度。
2. 主轴系统:CA6140机床采用直线旋转机床,装有电机及其
轴承盖,可以控制主轴的转速和转向。
主轴采用高精度球轴承,能维持高精度和高刚性。
3. 进给系统:CA6140采用滚珠丝杠与导轨相结合的进给系统。
由于多段倍增齿轮传动,可以实现对各种加工速率的调节。
4. 控制系统:数控系统由电子计算机组成,可以根据加工要求编制程序,以实现精确的工件加工。
数控系统还可以进行监控和故障诊断,保证机床的稳定性和可靠性。
5. 辅助装置:CA6140机床还装有许多辅助装置,如液压系统、电气系统、冷却液系统、尾座等,以便对工件的加工和处理。
工作原理:CA6140机床的工作原理是从控制系统向元器件发
送指令,通过各种电路将驱动信号传递给各个执行机构,以控制机床的运转。
具体实现效果,需要结合工作要求进行精确定位和精密控制。
简述ca6140机床加工的工艺范围
CA6140机床是一种常规的中型车床,适用于加工各种轴类工
件和端面工件。
其工艺范围包括但不限于以下几个方面:
1. 轴向加工:CA6140机床可以进行各种轴向加工,如车削、
镗削、扩孔、孔加工等。
可以加工的轴类工件包括轴杆、螺纹杆、飞轮轴等。
2. 面向加工:CA6140机床能够进行端面加工,如面铣、面磨、面削等。
可以加工的端面工件包括法兰盘、挡圈、平面零件等。
3. 进给加工:CA6140机床具有进给功能,可以进行螺纹加工,如外螺纹、内螺纹的车削。
可以加工的螺纹包括常见的英制螺纹、公制螺纹、特殊螺纹等。
4. 复杂形状加工:CA6140机床配备了车削刀架,可以实现多
种切削方式,如内外圆弧切削、斜面切削、倾斜面切削等,可加工一些复杂形状的工件。
总体来说,CA6140机床加工的工艺范围较广,适用于各种常
规的轴类和端面工件加工,具有较高的灵活性和多功能性。
CA6140普通卧式车床的组成及功能CA6140普通卧式车床的组成及功能(1)主轴箱。
它固定在机床身的左端,装在主轴箱中的主轴(主轴为中空,不仅可以用于更长的棒料的加工及机床线路的铺设还可以增加主轴的刚性),通过夹盘等夹具装夹工件。
主轴箱的功用是支撑并传动主轴,使主轴带动工件按照规定的转速旋转。
(2)床鞍和刀架部件。
它位于床身的中部,并可沿床身上的刀架轨道做纵向移动。
刀架部件位于床鞍上,其功能是装夹车刀,并使车刀做纵向、横向或斜向运动。
(3)尾座。
它位于床身的尾座轨道上,并可沿导轨纵向调整位置。
尾座的功能是用后顶尖支撑工件。
在尾座上还可以安装钻头等加工刀具,以进行孔加工。
(4)进给箱。
它固定在床身的左前侧、主轴箱的底部。
其功能是改变被加工螺纹的螺距或机动进给的进给量。
(5)溜板箱。
它固定在刀架部件的底部,可带动刀架一起做纵向、横向进给、快速移动或螺纹加工。
在溜板箱上装有各种操作手柄及按钮,工作时工人可以方便地操作机床。
(6)床身。
床身固定在左床腿和右床腿上。
床身是机床的基本支撑件。
在床身上安装着机床的各个主要部件,工作时床身使它们保持准确的相对位置。
2改造条件11 机床基础件有足够的刚性数控机床属于高精度机床,工件移动或刀具移动的位置精度要求很高,必须在0001~001mm之间,高的定位精度和运动精度要求原有机床基础件具有很高的静刚度和动刚度。
本次用于改造的CA6140车床自购进后一直保养良好,机床基础件刚性满足要求。
12 机床数控改装的总费用合适,经济性好机床数控改装分两部分进行:一是维修机械部分。
更换或修理磨损零件,调试大型基础零件,增加新的功能装置,提高机床的精度和性能,另一方面是舍弃原有的一部分进给系统,用新的数控系统和相应的装置来替代。
改造总费用由机械维修和增加的数控系统两部分组成。
若机床的数控改造的总费用仅为同类型车床价格的50% ~60%时,该机床数控改造在经济上适宜。
经过考查,若购买同样配置的车床约需10万元,而我校机床数控改造的总费用为51万元,仅占51%,因此该机床数控改造在经济上是合适的。
实验了解CA6140车床的工艺范围和机床结构一、试验内容:1. 了解机床的工艺范围和主要技术规格;2. 认识机床的主要组成部分,熟悉机床的操纵系统;二、实验目的:1.通过本次实验,加深了解CA6140普通车床的工艺范围和主要用途;2.了解CA6140普通车床主轴箱的主要构造;3.了解CA6140普通车床溜板箱的主要构造。
三、实验设备、仪器及工具:1.CA6140普通车床2.CA6140普通车床模型3. 必要的电源、工具四、实验注意事项:1、注意安全,遵守试验室安全操作规程,车床工作时不准戴手套和拿棉纱,女同学应戴工作帽。
2、做打开主轴箱盖,观察和调试主轴箱有关内容时,防止主轴盖落下,特别注意不要开动车床,为安全起见,应把车床开关总是断开。
3、未经直到老师同意,不得拆卸机床上别的任何机构和零件,试验完成后。
必须擦拭机床,加上润滑油,打扫现场,归还工具。
五、试验步骤1.了解CA6140普通车床的工艺范围和主要用途卧式车床的工艺范围很广,能进行多种表面的加工:各种轴类、套类和盘类零件上的回转表面,如车削内外圆柱面、圆锥面、环槽及成形回转面;车削端面;车削螺纹;还可以进行钻孔、扩孔、铰孔和滚花等工作,如下图1所示。
图 1 车床所能加工的典型表面2.观察了解车床的各主要部件:1-主轴变速箱、2-刀架、3-尾座、4-床身、5-右床腿、6-溜板箱、7-左床腿、8-进给箱等,如下图2所示。
图 2 卧式车床外形图3.打开主轴箱盖观察:1)主轴(VI)轴的结构:CA6140 型卧式车床的主轴是一个空心阶梯轴。
主轴前端的莫氏 6 号锥孔用于安装前顶尖或心轴,利用锥面配合的摩擦力带动顶尖或心轴转动。
主轴前端采用短锥法兰式C型结构,用于安装卡盘或拨盘。
拨盘或卡盘座 4 由主轴3端部的短圆锥面和法兰端面定位,由卡口垫2和插销螺栓5紧固,螺钉1锁紧。
这种结构装卸方便,工作可靠,定心精度高,主轴前端的悬伸长度较短,有利于提高主轴组件的刚度,应用很广。
第五章普通车床一、车床的用途车床是用车刀进行切削加工的机床,主要用于加工零件的各种回转表面,如内外圆柱表面、内外圆锥表面、成形回转表面以及回转体的端面等。
在车床上,除使用车刀进行加工外,还可以使用各种孔加工刀具(如钻头、铰刀等)进行孔加工或者用镗刀加工较大的内孔表面。
二、车床的运动车床依靠车刀和工件之间的相对运动,来形成被加工零件的表面。
(-)表面成形运动1. 工件的旋转运动这是车床的主运动,使工件得到所需要的切削速度,主运动的速度较高,消耗功率最大。
2. 刀具的直线移动这是车床的进给运动。
车外圆时,车刀沿平行于工件轴线的方向移动称纵向进给运动;车端面时,车刀沿垂直于工件轴线方向的移动称横向进给运动。
车削螺纹时,工件的旋转运动和刀具的直线移动形成复合的成形运动——螺旋运动。
(二)辅助运动车床还有切入(吃刀,进刀)运动,使刀具相对工件切入一定深度,达到工件所需的尺寸。
此外,有的还有刀架纵、横向的快移运动。
三、车床的分类为了适应不同的加工要求,车床可分为传统的普通车床和数控车床。
普通车床分为很多种类。
按其结构和用途的不同,主要可分为以下几类。
l) 卧式车床及落地车床;2) 立式车床;3) 转塔车床;4) 仪表车床;5) 单轴自动和半自动车床;6) 多轴自动和半自动车床;7) 仿形车床及多刀车床;8) 专门化车床,如凸轮轴车床、曲轴车床、活塞车床及铲齿车床等。
9) 在大批大量生产中,还使用各种专用车床。
第一节 CA6140型卧式车床及其传动系统一、机床的工艺范围CA6140型卧式车床的工艺范围很广,能进行多种表面的加工:各种轴类、套类和盘类零件上的回转表面,如车削内外圆柱面、圆锥面、环槽及成形回转面;车削端面;车削螺纹;还可以进行钻孔、扩孔、铰孔和滚花等工作,见图5-l。
CA6140普通车床控制线路检修CA6140普通车床的作用:
CA6140车床可车削外圆、内圆、端面、螺纹、螺杆以及车削定型表面,并可用钻头、绞刀等刀具进行钻孔、镗孔、倒角、割槽及切断等加工工作。
CA6140普通车床控制线路检修
CA6140普通车床的结构:CA
61
40
车
床
结
构
图它主要由床身、主轴箱、进给箱、溜板箱、刀架、丝杠、光杠、尾架等部分组成。
CA6140普通车床控制线路检修CA6140普通车床的运动形式:
切削运动
进给运动辅助运动包括工件旋转的主运动和刀具的
直线进给运动。
刀架带动刀具的直线运动除切削运动外的其他运动,如尾架的纵向移动、工件的夹紧与放松等。
路的工作原理
CA6140普通车床控制线路检修
CA6140普通车床控制线路检修CA6140普通车床工作原理分析:
主电路工作原理分析
控制电路工作原理分析
主电路工作原理分析
CA6140普通车床控制线路检修
CA
61
40
车床主电路图
M1为主轴电
动机,带动主
轴旋转和刀架
作进给运动
M2为冷却泵
电动机
M3为刀架快
速移动电动机
CA
61
40
车
床
主
电
路图主电路工作原理分析
CA6140普通车床控制线路检修KM1控制M1FR1为M1过载保护KM2控制M2FR2为M2过载保护KM2控制M2M3是短期工作故可不设过载保护
CA6140普通车床控制线路检修控制电路工作原理分析
CA
61
40
车
床
控
制
电
路
图
控制电路工作原理分析CA 6140车床控制电路CA6140普通车床控制线路检修
主轴电动机M1的控制
按下启动按钮SB2,接触器KM1的线圈得电吸合,KM1主触头闭合,主轴电动机M1启动。
按下停止按钮SB1,电动机
M1停转
利用到了前面学过的连续运行控制
CA6140普通车床控制线路检修
控制电路工作原理分析CA
61
40
车
床
控
制
电
路
冷
却
泵
电
动
机
M1
的
控
制只有在KM1得电吸合,
主轴电动机M1启动后,
再合上开关SA,才能使
KM2线圈得电吸合,冷
却泵电动机M2启动
利用到了前面学过的顺序启动控制
CA6140普通车床控制线路检修控制电路工作原理分析
CA 61 40车床控制电路
刀
架
快
速
移
动
的
控
制
刀架快速移动电动机M3的启
动是由安装在进给操纵手柄
顶端的按钮SB3来控制。
将
操纵手柄扳到所需的方向,
压下按钮SB3,接触器KM3
得电吸合,电动机M3得电启
动,刀架就向指定方向快速
移动。
利用到了前
面学过的点
动控制
CA6140普通车床控制线路检修控制电路工作原理分析
CA 61 40车床控制电路
刀
架
快
速
移
动
的
控
制控制变压器TC的二次侧
分别输出24V和6V电压,
作为机床照明灯和信号
灯的电源。
EL为机床的低压照明灯,
由开关QS2控制;
HL为电源的信号灯
CA6140普通车床控制线路检修CA6140型车床常见电气控制电路故障分析与检修
1主轴电动机M1不能启动
2主轴电动机M1不能停车
3刀架快速移动电动机M3不能启动
CA6140普通车床控制线路检修主轴电动机M1不能启动
现象1:按启动按钮SB2后,接触器KM1没吸合,主轴电动机M1不能
启动故障的原因应在控制电路中,可依次检查熔断器FU2,热继电器FR1和FR2的动断(常闭)触头,停止按钮SB1,启动按钮SB2和接触器KM1的线圈是否断路
CA6140普通车床控制线路检修主轴电动机M1不能启动
现象2:按启动按钮SB2后,接触器KM1吸合,但主轴电动机M1不能
启动故障的原因应在主电路中,可依次检查接触器KM1的主触头,热继电器FR1的热元件接线端及三相电动机的接线端
CA6140普通车床控制线路检修主轴电动机M1不能停车
这类故障的原因多数是接触器
KM1的铁心极面上的油污使上下铁
心不能释放或KM1的主触头发生熔
焊,或停止按钮SB1的动断(常闭)
触头短路所致。
CA6140普通车床控制线路检修刀架快速移动电动机M3不能启动
按点动按钮SB3,接触器KM3没
吸合,则故障必定在控制线路中,这
时可用万用表依次检查热继电器FR1
和FR2的动断(常闭)触头,点动按
钮SB3及接触器KM3的线圈是否断路。
