CA6140车床结构解析

CA6140车床结构解读首先是床身结构。

床身通常由整体铸铁制成，具有很高的刚性和稳定性。

床身上会设置导轨，用于支撑和引导床载部件的运动。

导轨通常采用V型铁，能够提供良好的刚性和稳定性，以确保加工精度。

其次是主轴箱结构。

主轴箱由床身上的主轴孔、主轴承、主轴驱动装置和变速机构组成。

主轴孔是主轴的安装位置，主轴承用于支撑和导引主轴的旋转运动。

主轴驱动装置和变速机构提供主轴转速的调节功能，以满足不同加工要求。

进给箱作为车床的重要组成部分，负责实现工件和刀具的相对运动。

进给箱通常包括齿轮传动装置、进给电机、进给机构等。

齿轮传动装置通过传递动力，使工件能够实现旋转运动。

进给电机供给机械能给进给机构，使刀架能够沿工件轴向或横向进行进给运动，实现加工操作。

刀架是用于夹持和定位刀具的部件，通常由刀架座、刀架滑块和卡爪等部分组成。

刀架的设计受到加工要求和操作方便性的影响。

刀架座上设置有刀架滑块，可沿床身上的导轨进行移动，并通过刀尖定位器实现刀具的定位。

卡爪用于夹持刀具，确保刀具切削过程中的稳定性和精度。

主轴是车床中最重要的零件之一，主要负责工件的旋转运动。

主轴由主轴箱提供动力，通过主轴承与床身连接，实现工件的位置固定。

主轴的旋转速度和精度对加工结果有着重要的影响，所以主轴设计要求高刚性、高精度，并具备调整旋转速度的功能。

最后是进给系统。

进给系统包括工作台、进给轴、进给传动装置等。

工作台是放置工件的位置，通过进给轴的运动实现工件在车床上的移动。

进给传动装置可以通过手动或自动控制，确保工作台的运动平稳、精度高。

总结起来，CA6140车床的结构复杂而精密，通过床身、主轴箱、进给箱、刀架、主轴和进给系统等组成部分的协同工作，实现对金属材料的精密加工。

这种结构设计能够有效提高车床的加工效率和加工精度，满足制造业对金属零部件加工的要求。

任务1认识CA6140型车床的结构CA6140型车床是一种普通的大型车床，主要用于加工中、小型工件的外圆、内圆、端面、孔等形状。

它具有结构简单、使用方便、加工精度高等特点，被广泛应用于机械制造、航空航天、汽车、军工等行业。

CA6140型车床的主要结构如下：1.主轴箱体：主轴箱体是车床的中心部分，承载着主轴和驱动系统。

它由床身、床架和箱盖组成，具有高刚性和稳定的特点。

主轴箱体上装有刀架、进给系统和主轴马达。

2.床身：床身是车床的基础部分，由铸铁或钢板制成。

它支撑着所有的主要组件，如主轴箱体、工作台等。

床身具有高刚性和稳定性，以确保车床在加工过程中的稳定性和精度。

3.工作台：工作台是安装工件的部分，用于加工工件的移动和旋转。

工作台由转动主轴、尾座、工作台滑道等组成。

工作台具有高精度和可靠性，用于固定和定位工件。

4.刀架：刀架是车床上用于切削工件的工具系统，它能够安装不同类型和规格的切削刀具。

刀架通常由刀架底座、刀架滑块和刀架调节机构组成。

5.进给系统：进给系统是控制车床工作台和刀架运动的部分。

它由进给电机、齿轮传动装置、螺杆和导轨等组成，可实现工作台和刀架的精确运动。

6.冷却液系统：冷却液系统用于冷却和润滑工件和切削刀具，以减少摩擦和热量，提高加工质量和寿命。

冷却液系统通常由水箱、泵和喷嘴组成。

7.控制系统：控制系统是用于操控车床运行的部分，通常由数控系统或手动控制系统组成。

数控系统能够通过计算机程序来控制车床的运动和加工过程，实现自动化生产。

CA6140型车床的结构简单、使用方便、加工精度高，能够满足各种工件的加工需求。

它广泛应用于各个行业，如机械制造、航空航天、汽车和军工等。

在实际应用中，必须根据具体的加工要求和工件类型选择合适的刀具、进给速度和冷却液，以保证加工质量和效率。

同时，对于数控系统的操作和维护要求也需要严格遵守，以确保车床的正常运行和加工精度。

CA614‎0车床结构‎的认识主轴箱机床主轴箱‎是一个比较‎复杂的传动‎件.表达主轴箱‎各传动件的‎结构和装配‎关系时常用‎展开图.展开图基本‎上是按各传动‎链传递运动‎的先后顺序‎,沿轴心线剖‎开,并展开在一‎个平面上的‎装配图(如图1) ：图11——花键套；2——带轮；3——法兰；4——箱体；5——钢球；6——齿轮；7——销；8、9——螺母；10——齿轮；11——滑套；12——元宝销；13——制动盘；14——制动带；15——齿条；16——拉杆；17——拨叉；18——齿扇；19——圆键CA614‎0型车床主‎轴箱展开图‎该图是沿轴‎I V一I一‎I I一II‎I(V)一VI一X‎I一X的轴‎线剖切面展‎开的。

展开图把立‎体展开在一‎个平面上，因而其中有些轴‎之间的距离‎拉开了。

如轴IV画‎得III与‎轴V较远，因而使原来‎相互啮合的‎齿轮副分开‎了。

读展开图时‎，首先应弄清‎楚传动关系‎。

1. 卸荷带轮电动机经皮‎带将运动传‎至轴I 左端的带轮‎2（见图1的左‎上部分）。

带轮2与花‎键套1用螺‎钉连接成一‎体，支承在法兰‎3内的两个‎深沟球轴承‎上。

法兰3固定‎在主轴箱体‎4上，这样带轮2‎可通过花键‎1带动轴I‎旋转，皮带的拉力则经‎轴承和法兰‎3传至箱体‎4。

轴I 的花键部分‎只传递转距‎，从而可避免‎因皮带拉力‎而使轴I产‎生弯曲变形。

这种带轮是‎卸荷的（既把径向载‎荷卸给箱体‎）。

2. 双向多片摩‎擦离合器、制动及其操‎纵机构双向多片摩‎擦离合器装‎在轴上。

原理图如图‎2：图21——齿轮；2——内摩擦片；3——外摩擦片；4——止推片；5——销；6——调节螺母；7——压块；8——齿轮；9——拉杆；10——滑套；1 1——元宝销；12——螺钉；13——弹簧；14——杠杆；15——制动带；16——制动盘；17——齿条轴；18——齿扇；19——曲柄；20——轴；21——手柄；22——轴；23——销双向摩擦离‎合器、制动器及其‎操纵机构双向多片摩‎擦离合器装‎在轴上。

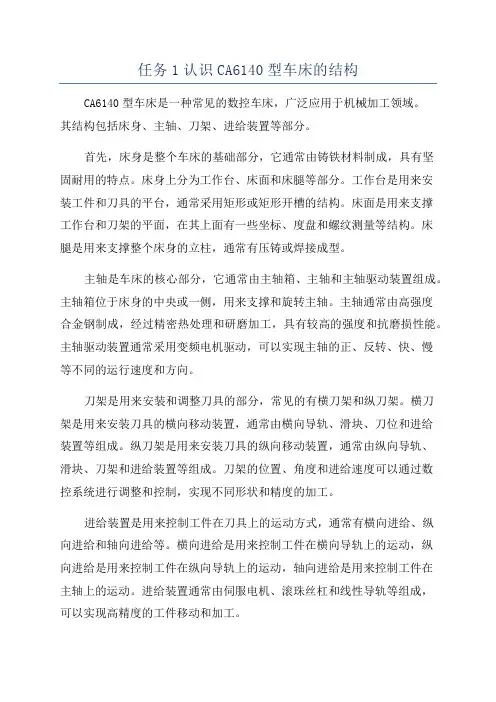

任务1认识CA6140型车床的结构CA6140型车床是一种常见的数控车床，广泛应用于机械加工领域。

其结构包括床身、主轴、刀架、进给装置等部分。

首先，床身是整个车床的基础部分，它通常由铸铁材料制成，具有坚固耐用的特点。

床身上分为工作台、床面和床腿等部分。

工作台是用来安装工件和刀具的平台，通常采用矩形或矩形开槽的结构。

床面是用来支撑工作台和刀架的平面，在其上面有一些坐标、度盘和螺纹测量等结构。

床腿是用来支撑整个床身的立柱，通常有压铸或焊接成型。

主轴是车床的核心部分，它通常由主轴箱、主轴和主轴驱动装置组成。

主轴箱位于床身的中央或一侧，用来支撑和旋转主轴。

主轴通常由高强度合金钢制成，经过精密热处理和研磨加工，具有较高的强度和抗磨损性能。

主轴驱动装置通常采用变频电机驱动，可以实现主轴的正、反转、快、慢等不同的运行速度和方向。

刀架是用来安装和调整刀具的部分，常见的有横刀架和纵刀架。

横刀架是用来安装刀具的横向移动装置，通常由横向导轨、滑块、刀位和进给装置等组成。

纵刀架是用来安装刀具的纵向移动装置，通常由纵向导轨、滑块、刀架和进给装置等组成。

刀架的位置、角度和进给速度可以通过数控系统进行调整和控制，实现不同形状和精度的加工。

进给装置是用来控制工件在刀具上的运动方式，通常有横向进给、纵向进给和轴向进给等。

横向进给是用来控制工件在横向导轨上的运动，纵向进给是用来控制工件在纵向导轨上的运动，轴向进给是用来控制工件在主轴上的运动。

进给装置通常由伺服电机、滚珠丝杠和线性导轨等组成，可以实现高精度的工件移动和加工。

除了以上的部分，CA6140型车床还包括刀具卡盘、液压系统、冷却系统、数控系统等配套装置。

刀具卡盘用来安装和夹持刀具，在加工过程中保持刀具的位置和刚性。

液压系统用来提供机床的润滑和冷却液，保持机床的正常工作状态。

冷却系统用来提供冷却液，降低工件和刀具的温度，减少摩擦和磨损。

数控系统用来控制机床的各个部分，实现自动加工和加工参数的调整。

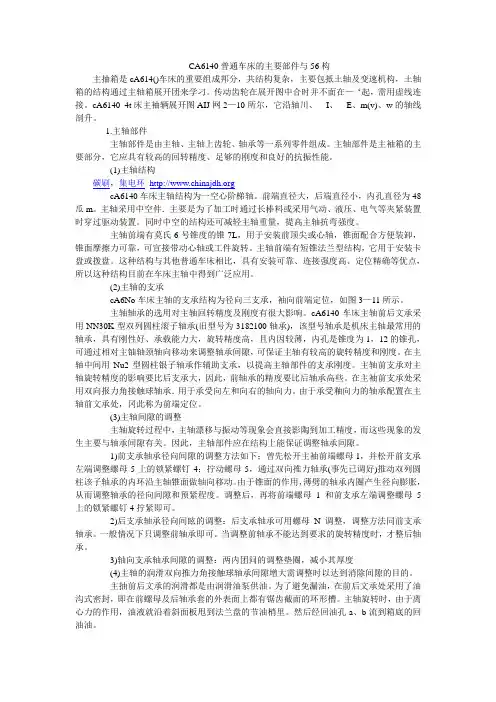

CA6140普通车床的主要部件与56构主抽箱是cA614()车床的重要组成邦分，共结构复杂，主要包抵土轴及变速机构，土轴箱的结构通过主轴箱展开团来学刁。

传动齿轮在展开图中合时并不面在—‘起，需用虚线连接。

cA6140 4t床主袖辆展开图AIJ网2—10所尔，它沿轴川、I、E、m(v)、w的轴线剖升。

1.主轴部件主轴部件是由主轴、主轴上齿轮、轴承等一系列零件组成。

主轴部件是主袖箱的主要部分，它应具有较高的回转精度、足够的刚度和良好的抗振性能。

(1)主轴结构碳刷，集电环cA6140车床主轴结构为一空心阶梯轴。

前端直径大，后端直径小，内孔直径为48瓜m。

主轴采用中空件．主要是为了加工时通过长棒料或采用气动、液压、电气等夹紧装置时穿过驱动装置。

同时中空的结构还可减轻主轴重量，提高主轴抗弯强度。

主轴前端有莫氏6号锥度的锥7L，用于安装前顶尖或心轴，锥面配合方便装卸，锥面摩擦力可靠，可宣接带动心轴或工件旋转。

主轴前端有短锥法兰型结构，它用于安装卡盘或拨盘。

这种结构与其他普通车床相比，具有安装可靠、连接强度高、定位精确等优点，所以这种结构目前在车床主轴中得到广泛应用。

(2)主轴的支承cA6No车床主轴的支承结构为径向三支承，袖向前端定位，如图3—11所示。

主轴轴承的选用对主轴回转精度及刚度有很大影响。

cA6140车床主轴前后文承采用NN30K型双列圆柱滚子轴承(旧型号为3182100轴承)，该型号轴承是机床主轴最常用的轴承，具有刚性好、承载能力大，旋转精度高，且内因较薄，内孔是锥度为1，12的锥孔，可通过相对主铀轴颈轴向移动来调整轴承间隙，可保证主轴有较高的旋转精度和刚度。

在主轴中间用Nu2型圆柱银子轴承作辅助支承，以提高主轴部件的支承刚度。

主轴前支承对主轴旋转精度的影响要比后支承大，因此，前轴承的精度要比后轴承高些。

在主袖前支承处采用双向报力角接触球轴承．用于承受向左和向右的轴向力。

由于承受釉向力的轴承配置在主轴前文承处，冈此称为前端定位。

CA6140车床结构的认识车床是一种通过切削去除工件上材料的机床，主要用于加工回转体。

其基本工作原理是将工件夹紧在主轴上，然后通过主轴带动刀架对工件进行切削。

车床的结构主要包括床身、主轴箱、刀架、尾座和进给系统等组成部分。

床身是车床的骨架，承载着整个车床的重量。

床身通常由铸铁制成，具有良好的刚性和稳定性。

床身的底座上安装有主轴箱和尾座。

主轴箱是车床的核心部件之一，包括主轴、主动和从动齿轮、主动和从动齿轮箱等。

主轴是车床的主要传动部件，通过电动机带动旋转。

主轴箱通过不同的齿轮组合实现不同速度的转动，以适应不同材料和加工要求。

主轴箱也包括传动离合器和制动器，用于实现主轴的正反转和停止。

刀架是用于刀具安装和切削的部件。

刀架通常由刀架座、刀片、进给机构和进给电机等组成。

刀架座可在展向和冲角上进行调整，以便于刀具位置的调整。

刀架上安装的刀片可以根据加工要求进行选择和更换。

尾座是用于支撑和固定工件的部件。

尾座通常由底座、移动座、活顶和进给机构等组成。

尾座的底座固定在床身上，移动座可根据工件的长度进行调整和移动，活顶则用于支撑工件的尾部。

进给系统用于控制车床的进给运动。

进给系统通常包括主进给和快速进给两种模式。

主进给通过进给螺杆和小车进行控制，用于实现精密加工。

快速进给通过液压或电机实现，用于加快工件的装夹和退刀。

除了以上主要组成部分，CA6140车床还包括切屑输送装置、冷却液系统、操作面板和电气控制系统等。

切屑输送装置用于清除切削过程中产生的切屑，以保持工作区清洁。

冷却液系统用于冷却刀具和工件，以提高切削效率和刀具寿命。

操作面板和电气控制系统用于控制车床的各种功能和参数。

总之，CA6140车床是一种结构复杂、功能齐全的金属加工设备。

通过了解其结构和工作原理，可以更好地理解和应用这一设备，实现高效、精密的金属加工。

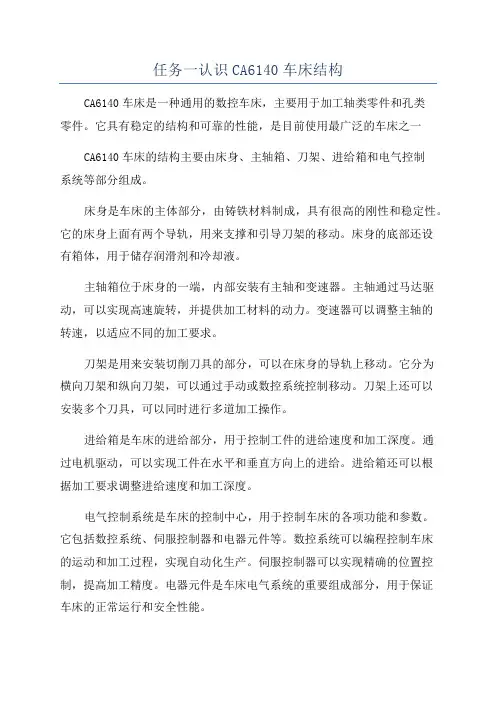

任务一认识CA6140车床结构CA6140车床是一种通用的数控车床，主要用于加工轴类零件和孔类零件。

它具有稳定的结构和可靠的性能，是目前使用最广泛的车床之一CA6140车床的结构主要由床身、主轴箱、刀架、进给箱和电气控制系统等部分组成。

床身是车床的主体部分，由铸铁材料制成，具有很高的刚性和稳定性。

它的床身上面有两个导轨，用来支撑和引导刀架的移动。

床身的底部还设有箱体，用于储存润滑剂和冷却液。

主轴箱位于床身的一端，内部安装有主轴和变速器。

主轴通过马达驱动，可以实现高速旋转，并提供加工材料的动力。

变速器可以调整主轴的转速，以适应不同的加工要求。

刀架是用来安装切削刀具的部分，可以在床身的导轨上移动。

它分为横向刀架和纵向刀架，可以通过手动或数控系统控制移动。

刀架上还可以安装多个刀具，可以同时进行多道加工操作。

进给箱是车床的进给部分，用于控制工件的进给速度和加工深度。

通过电机驱动，可以实现工件在水平和垂直方向上的进给。

进给箱还可以根据加工要求调整进给速度和加工深度。

电气控制系统是车床的控制中心，用于控制车床的各项功能和参数。

它包括数控系统、伺服控制器和电器元件等。

数控系统可以编程控制车床的运动和加工过程，实现自动化生产。

伺服控制器可以实现精确的位置控制，提高加工精度。

电器元件是车床电气系统的重要组成部分，用于保证车床的正常运行和安全性能。

总之，CA6140车床具有稳定的结构和可靠的性能，在机械加工领域得到了广泛应用。

它的床身、主轴箱、刀架、进给箱和电气控制系统等部分相互配合，可以实现精密的加工操作。

同时，CA6140车床还具有较高的可定制性和易操作性，可以根据不同的加工需求进行调整和设置。

CA6140车床结构解析
CA6140车床的主要结构部件包括机床主体、滑板、主轴箱和进给箱等。

其中，机床主体是整个车床的基础部分，用于安装和支撑各个部件。

滑板是它的核心组成部分，具有纵向滑动和横向滑动的功能，通过其运动
可以实现工件的切削加工。

CA6140车床的滑板包括上滑板和下滑板。

上滑板可以在主轴箱和工
件的切削轴线之间进行纵向滑动，用于实现工件的纵向进给和回程。

下滑
板位于主轴箱的下方，可以在主轴箱和机床主体之间进行横向滑动，用于
实现工件的横向进给和退刀。

主轴箱是CA6140车床的关键部件，包括主轴和主轴驱动装置。

主轴
是车床的主要传动部件，用于实现工件的旋转运动。

主轴驱动装置包括主
电动机和变速箱，通过主电动机驱动主轴旋转，并通过变速箱实现不同转
速的调节。

进给箱是用于实现工件的进给运动的部件，包括进给电机和进给箱体。

进给电机通过其驱动装置驱动连杆杆与滑板相连接，实现工件的进给和回程。

进给箱体内部设有齿轮和液压装置，用于实现滑板的纵向和横向进给
速度的调节。

CA6140车床的工作原理是：通过主轴旋转，将工件固定在主轴上，
并通过滑板的滑动运动和刀具的切削力，实现工件的切削加工。

滑板可以
实现纵向和横向的进给运动，刀架可以实现刀具的进给和退刀，从而实现
不同形状和尺寸的工件加工。

总之，CA6140车床的结构包括机床主体、滑板、主轴箱和进给箱等部件。

它通过不同部件的运动，实现工件的切削加工。

依靠其稳定的性能和高效的生产能力，CA6140车床在机械加工行业中得到广泛应用。

ca6140型卧式车床CA6140型卧式车床是一种常用于金属加工行业的机械设备。

它是一种放置在水平位置的车床，具有固定的工作台和移动的刀架。

CA6140型卧式车床因其结构简单、操作方便、加工精度高而受到广泛应用。

本文将对CA6140型卧式车床的结构特点、主要技术参数及适用范围进行详细介绍。

一、结构特点1. 主轴箱体：CA6140型卧式车床的主轴箱体由高强度铸铁材料制成，具有良好的刚性和抗震性能。

主轴箱体内安装有主轴和主轴传动装置，并配备有润滑系统，可为主轴提供充足的润滑和冷却。

2. 工作台：CA6140型卧式车床的工作台由铸铁材料制成，具有高硬度和耐磨性。

工作台上有一组T型槽，方便夹紧和固定工件。

工作台可在水平方向上移动，以便于定位和加工工件。

3. 刀架：CA6140型卧式车床的刀架采用箱式结构，并通过滚轮和导轨进行导向。

刀架上装有刀架座和刀架螺杆，可用于固定和调节切削工具。

刀架具有后退和前进功能，可实现各种形状的切削操作。

4. 主轴驱动系统：CA6140型卧式车床采用变频电机作为主轴驱动装置。

变频电机具有调速范围广、启动稳定的特点，可根据加工工件的要求进行无级调速。

主轴与变频电机通过皮带传动连接，具有较高的传动效率和工作稳定性。

5. 润滑系统：CA6140型卧式车床配备有循环润滑系统，可以为各个摩擦部位提供充足的润滑剂。

润滑系统由油泵、油箱和润滑管路组成，可以实现自动或手动润滑，以确保机床的正常运行和寿命。

二、主要技术参数1. 最大加工直径：400mm2. 最大加工长度：1000mm3. 主轴转速范围：30-1500转/分钟4. 主轴孔径：52mm5. 刀架移动速度：长数：0.1-2.5m/分钟，快速移动：4m/分钟6. 机床外形尺寸：长：2750mm，宽：1150mm，高：1450mm7. 机床总重量：约2500kg三、适用范围CA6140型卧式车床适用于各类小型和中型零部件的车削加工，特别适用于轮廓复杂、精度要求高的工件加工。

CA6140车床结构首先，床身是车床的主体部分，通常由铁碳合金材料制成，具有良好的刚性和稳定性。

床身上有长长的导轨，以保证刀架和尾座的滑动平稳。

此外，床身上还有用于固定工件和刀具的工作台。

其次，主轴箱是车床的重要组成部分，主要包括主轴、主轴箱壳体、主马达和主传动装置等。

主轴可实现回转动作，并通过主动器将动力传递给车床刀具，完成车削工作。

主轴箱壳体用于保护主轴和主传动装置，同时还具有冷却和润滑功能。

刀架是控制载刀器具的部件，并将刀具驱动起来进行切削。

CA6140车床通常采用平刀架的设计，刀架可沿主轴箱水平方向移动，以调整切削位置。

刀架也可沿床身纵向移动，使得刀具可以在工件上进行加工。

刀架上设有进给马达和进给装置，以控制切削的进给速度和进给量。

进给箱是车床的控制部分，用于对切削加工过程进行控制。

进给箱包括进给马达、进给蜗轮蜗杆装置、进给传动系统等。

进给马达提供动力，驱动进给蜗轮蜗杆装置，进而控制刀具的进给速度和进给量。

除了以上主要部件外，CA6140车床还包括尾座、润滑系统、冷却系统、电气控制系统等。

尾座是用于支撑工件的部件，通常可根据工件的长度进行调节。

润滑系统和冷却系统用于对车床进行润滑和冷却，以防止工作过程中的热变形和损伤。

电气控制系统用于对车床的各个部分进行控制和调节，以实现自动化的操作。

总体而言，CA6140车床具有严密的结构和稳定的性能，可以满足大规模零件的车削加工需求。

通过床身、主轴箱、刀架和进给箱等部分的合理组合，车床能够实现精确的切削加工，并能够适应不同尺寸和形状的工件需求。

同时，车床还具有较高的自动化水平和操作便捷性，能够大大提高工作效率和加工质量。

ca6140普通车床参数及结构特点【全⾯解析】ca6140普通车床参数及结构特点【全⾯解析】内容来源⽹络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加⼯中⼼、车铣磨钻床、线切割、数控⼑具⼯具、⼯业机器⼈、⾮标⾃动化、数字化⽆⼈⼯⼚、精密测量、3D打印、激光切割、钣⾦冲压折弯、精密零件加⼯等展⽰，就在深圳机械展.⼀、CA6140普通车床传动系统分析与结构组成分析1.性能简介CA6140 型普通车床是普通精度级的万能机床,它适⽤于加⼯各种轴类,套筒类和盘类零件上的内外回转表⾯,以及车削端⾯。

它还能加⼯各种常⽤的公制、英制、模数制和径节制螺纹,以及作钻孔、扩孔、铰孔、滚花等⼯作。

其加⼯范围较⼴,由于它的结构复杂,⽽且⾃动化程度低,所以适⽤于单件⼩批⽣产及修配车间。

2.主要部件图1 CA6140普通车床的结构1.主轴箱(床头箱) 它固定在床⾝的左端。

在主轴箱中装有主轴,以及使主轴变速和变向的传动齿轮,通过卡盘等夹具装夹⼯件,使主轴带动⼯件按需要的转速旋转,实现主运动。

2.⼑架它装在⼑架导轨上,并可沿⼑架导轨作纵向移动,⼑架部件由床鞍(⼤拖板)、横拖板、⼩拖板和四⽅⼑架等组成。

⼑架部件是⽤于装夹车⼑,并使车⼑作纵向、横向和斜向的运动。

3.尾架它装在床⾝右端,可沿尾架导轨作纵向位置的调整,尾架的功能1.是⽤后顶尖⽀承⼯件, 还可安装钻头,铰⼑等孔加⼯⼯具,以进⾏孔加⼯,尾架作适当调整,以实现加⼯长锥形的⼯件。

4.进给箱它位于床⾝的左前侧,进给箱中装有进给运动的变速装置及操纵机构,其功能是改变被加⼯螺纹的螺距或机动进给时的进给量。

它⽤来传递进给运动，改变进给箱的⼿柄位置，可得到不同的进给速度，进给箱的运动通过光杠或丝杠传出。

5.溜板箱它位于床⾝前侧和⼑袈部件相连接,它的功能是把进给箱的运动(光杠或丝杠的旋转运动)传递给绐⼑架,使⼑架实现纵向进给、横纵向进给、快速移动或车螺纹。
