AutoCAD高级绘图员职业鉴定试题解答第一单元图形的绘制与编辑1.1第1题建立新文件，完成以下操作。
1．绘制图形：绘制外接圆半径为50 的正三角形。
使用捕捉中点的方法在其内部绘制另外两个相互内接的三角形，如图1-01A 所示，绘制大三角形的三条中线。
2．复制图形：使用复制命令向其下方复制一个已经绘制的图形，使用阵列命令阵列复制图形。
3．编辑图形：绘制圆形，并使用修剪命令修剪图形，完成作图，如图1- 01B 所示。
将完成的图形以Tcad1-1.dwg 为文件名存入考生自己的子目录。
11.2第2题建立新文件，完成以下操作。
1．绘制图形：绘制两个正三角形，第一个正三角形的中心点设置为（190 , 160 )，外接圆半径分别为100。
另一个正三角形的中心点为第一个三角形的任意一个角点，其外接圆半径为70，如图1-02A 所示。
2．复制图形：将大三角形向其外侧偏移复制，将小三角形向其内侧偏移复制，其偏移距离适当即可，使用复制命令复制两小三角形。
3．编辑图形：使用修剪命令将图形中多余的部分修剪掉，如图1-02B所示。
再使用图案填充命令填充图形。
调整图形的线宽（线宽为0.30 毫米），如图1- 02C 所示。
将完成的图形以T cadl-2.dwg 为文件名存入考生自己的子目录。
1.3第3题建立新文件，完成以下操作。
1．绘制图形：绘制6 个半径分别为120、110、90、80、70、40 的同心圆。
绘制一条一端点为圆心，另一端点在大圆上的垂线，并以该直线与半径为80 的圆的交点为圆心绘制一个半径为5 的小圆，如图1-03A 所示。
2．复制图形：使用阵列命令阵列复制垂线，数量为20。
绘制直线a，并使用阵列命令阵列复制该直线，如图1-03B 所示。
阵列复制小圆。
3．编辑图形：将半径分别为120、110、80 的圆删除掉。
使用修剪命令修剪图形中多余的部分。
使用图案填充命令填充图形完成作图，如图1-03C 所示。
将完成的图形以T cad1-3.dwg 为文件名存入考生自己的子目录。
AutoCAD高级制图员试题制图员（机械）高级理论知识试卷一．单项选择（第1~第160题。
选择一个正确的答案，将相应的字母填入括号内）1.职业道德能调节从业人员与其（）之间的关系，保证社会生活的正常进行和推动社会的发展与进步。
A、专业水平B。
社会失业率C。
就业岗位D。
实践活动对象2.（）就是要顾全大局，要有团队精神。
A。
爱岗敬业B。
注重信誉。
C。
团结协作D、积极进取3.图纸中字体的（）一般卫字体高度的1/√2倍。
A、宽度B、高度C、角度D、斜度4.在机械图样中，粗线与细线的宽度比大约为（）A、4:1B、3:1C、2:1D、1:15.尺寸线终端形式有（）两种形式。
A、箭头和原点B、箭头和斜线C、圆圈和原点D、粗线和细线6.对圆弧标注半径尺寸时，（）应由圆心引出，尺寸箭头指到圆弧上。
A、尺寸线B、尺寸界线C、尺寸数字D、尺寸箭头7.下列叙述错误的是（）A、标注球面直径时，一般应在&前加注“S”B、标注球面直径时，一般应在R前加注“S”C、标注球面直径时，一般应在&前加注“球”D、标注球面直径时，一般应在&或R注“S”8.标注角度尺寸时，尺寸数字一律水平写，尺寸界限沿径向引出，（）画成圆弧，圆心是角的定点。
A、尺寸线B、尺寸界线C、尺寸线及其终端D、尺寸数字9.画图时，常选用（）的绘图铅笔。
A、6B、HB 、H、2H B/B、HB/H /2HC、B、HB、2H、6HD、6B、2B、2H、6H10.丁字尺尺头内侧便仅靠图版左边，三角板任意边紧靠丁字尺尺身上边，便可利用（）的另外两边画出垂直线或倾斜线。
A、丁字尺B、比例尺 C 、曲线板D、三角板11.圆规使用铅芯的硬度规格要比画直线的铅芯（）A、软一级B、软两级C、硬一级D、硬二级12.用（）画大圆时，可用加长杆扩大所画圆的半径，使针脚和铅笔脚均与纸面保持垂直、A、分规B、圆规C、铅笔D、图板13.平行投影投影法的投射中心位于（）处A、有限远B、无限远C、投影面D、投影物体14.平行投影法中的投影线与投影面相垂直式称为（）A、正投影法B、斜投影法C、垂直投影法D、中心投影法15.用平行投影法沿物体不平行于直角坐标系平面的方向，投影到（）上所得到的投影称为轴测投影.A、平行投影面B、中心投影面C、轴侧投影面D、多个投影面16.一下应用软件（）属于计算机绘图软件。
《机械制图员（CAD）》高级考试试题（理论C卷）1、本试卷依据《机械制图员》国家职业标准命制。
2、答卷前，考生务必用黑色签字笔将自己的姓名、性别、身份证号码等相关信息填写清楚。
3、请仔细阅读各种题目后回答问题，答案直接写在试题后面的相应位置。
4、本试卷分三个题号，共4页，满分为100分，考试用时90分钟，考试结束后将试卷交回。
一、单项选择题(本大题共40小题，每小题1分，共40分)1. 下列关于外部参照，说法不正确的一项是（）。
A.将图形作为外部参照附着时，会将该参照图形链接到当前图形。
B.打开或重载外部参照时，对参照图形所做的任何修改都将显示在当前图形中。
C.附着到当前图形的外部参照中的对象仅包括实体空间对象。
D.可以在模型空间或图纸空间中将外部参照插入到当前图形中。
2. 【材质编辑器】卷展面板中常用的选项配置中，主要用于给材质指定颜色，存在于真实样板和真实金属样板中的是（）。
A.漫射B.镜面C.环境光D.反光度3. 下列属于AutoCAD工作空间的是（）。
A.模型空间B.图纸空间C.模拟空间D.布局空间4. 在AutoCAD 2009中，打开【选择样板】对话框的快捷键是（）。
A.CTRL+AB.CTRL+OC.CTRL+BD.CTRL+N5. 在AutoCAD 2009中，实现字段的插入操作方法有（）种。
A.2B.3C.4D.56. 在夹点缩放法中，移动鼠标至圆的任意一个象限点处并单击，此时该夹点的小方框变为（）。
A.红色B.蓝色C.黄色D.绿色7. （）主要用于标注图形中任意两点之间的水平、垂直或具有一定旋转角度的尺寸。
A.线性标注B.直径标注C.连续标注D.圆心标记8. 在AutoCAD中，运行文本窗口的快捷键是（）。
A.F1B.F3C.F8D.F99. 若要更改选定对象的线型比例，双击该线型或按（）快捷键可打开【特性】面板。
A.Ctrl+0B.Ctrl+NC.Ctrl+2D.Ctrl+110. 在AutoCAD 2009中，打开【创建图纸集-图纸集详细信息】对话框的命令是（）。

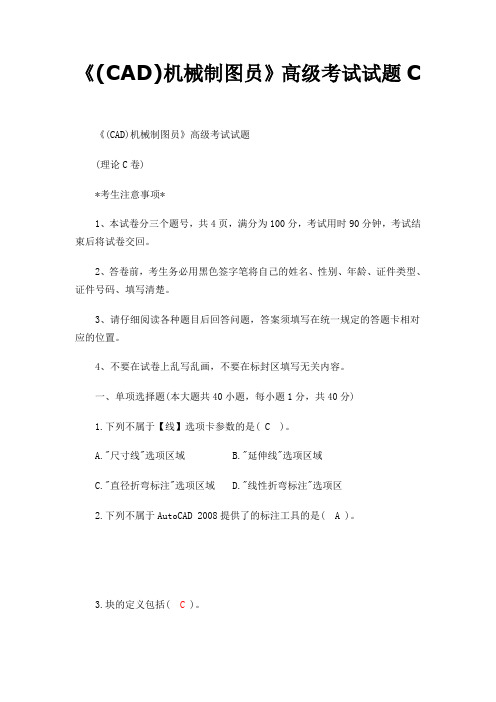

《(CAD)机械制图员》高级考试试题C《(CAD)机械制图员》高级考试试题(理论C卷)*考生注意事项*1、本试卷分三个题号，共4页，满分为100分，考试用时90分钟，考试结束后将试卷交回。
2、答卷前，考生务必用黑色签字笔将自己的姓名、性别、年龄、证件类型、证件号码、填写清楚。
3、请仔细阅读各种题目后回答问题，答案须填写在统一规定的答题卡相对应的位置。
4、不要在试卷上乱写乱画，不要在标封区填写无关内容。
一、单项选择题(本大题共40小题，每小题1分，共40分)1.下列不属于【线】选项卡参数的是( C )。
A."尺寸线"选项区域B."延伸线"选项区域C."直径折弯标注"选项区域D."线性折弯标注"选项区2.下列不属于AutoCAD 2008提供了的标注工具的是( A )。
3.块的定义包括( C )。
4.在AutoCAD 2008中激活创建直纹网格命令的方法有( C )。
A.4B.5C.3D.25.当用户在创建新的图形文件时，系统将自动生成一个默认图层，且图层名为( B )。
B.06.在AutoCAD 2008中启动回旋命令的方法是( A )。
A.3DSWIVELB.3DDISTANCEC.3DMESHD.3DBUSH7.在AutoCAD 2008中，激活连续标注命令的方法命令行命令是( D )。
A.QLEADERB.DIMCENTERC.DIMORDINATED.DIMCONTINUE8.在AutoCAD中，对象捕捉模式的快捷键是( B )。
A.F1B.F3C.F8D.F99.在AutoCAD 2008中，激活线性标注命令是( D )。
A.DIMB.LINESC.IMAGED.DIMLINEAR10.在AutoCAD 2008中激活加厚命令的方法是( B )。
A.THINKB.THICKENC.MAND.FAN11.以下哪种方法不能够创建圆弧( D )。
AutoCAD高级试题及答案Auto CAD高级试题及答案Auto CAD高级试题(含电脑,CAD,机械知识)来源：网络作者：发布时间：2007-04-21一是非题，判断题1．AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。
（对）2．AutoCAD是美国Autodesk公司的计算机制图软件。
（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。
（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。
（对）5．正交线指的是水平线和竖直线。
（错）6．正交线指的是在正交方式下绘制的直线。
（对）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。
（对）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。
（错）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。
（错）10．CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。
（对）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（错）12．国家标准中。
A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（对）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（对）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（错）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。
（对）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（错）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（对）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（错）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。
CAD设计考试(试卷编号1161)1.[单选题]用多面正投影图表示物体的形状和大小与其离投影面的远近（）。
( )A)没有关系B)有关系C)视情况而定答案:A解析:2.[单选题]在键连接中，楔键（）轴向力A)只能承受单方向B)能承受双方向C)不能承受答案:A解析:3.[单选题]一螺纹的标注为M24×1.5，其大径为（）。
A)10B)15C)20D)25答案:D解析:4.[单选题]分度圆半径不变时，分度圆上的齿形角增大，则轮齿的齿根（）A)变宽B)变窄C)不变D)不能确定答案:A解析:5.[单选题]用于将一个实体分成两个实体的命令是（）A)TtimB)SliceC)CutD)Split答案:B解析:线宽度应为：A)起始宽度为1，终止宽度为1B)起始宽度为1，终止宽度为3C)起始宽度为2，终止宽度为2D)起始宽度为3，终止宽度为3答案:D解析:7.[单选题]在下列平面四杆机构中，有急回性质的机构是（）。
A)双曲柄机构B)对心曲柄滑块机构C)摆动导杆机构D)转动导杆机构答案:C解析:8.[单选题]Zoom命令与Scale命令（ )A)具有相同作用的放大与缩小命令B)Zoom命令是显示控制命令C)Scale命令是显示放大命令D)Zoom是比例放大命令答案:D解析:9.[单选题]下面哪一项不可以被分解（ ）。
A)块参照B)关联尺寸C)多线段D)用ＭＩＮＳＥＲＴ命令插入的块参照答案:D解析:10.[单选题]如何创建一个选择集，使其包含全部落入窗口内的所有对象？A)按住Shift键并使用一个窗口选择B)按住Shift键并使用一个窗交选择C)使用一个窗交选择D)使用一个窗口选择答案:D解析:B)DTC)TTD)RT答案:B解析:12.[单选题]下面哪个命令用于测量并标注被测对象之间的夹角：（）。
A)ＤＩＭＡＮＧＵＬＡＲB)ＡＮＧＵＬＡＲC)ＱＤＩＭD)ＤＩＭＲＡＤＩＵＳ答案:A解析:13.[单选题]定数等分点用()命令。
姓名准考证号工种单位密封线工业和信息化部职业技能鉴定统一试卷AutoCAD高级应用工程师理论、技能知识试卷注意事项1.请首先按要求在试卷的标封处填写您的姓名、准考证号、工种和所在单位的名称。
2.请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
3.不要在试卷上乱写乱画，不要再标封区填写无关的内容。
一、单项选择（第1题～第10 题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题一分，满分10分。
）1 .职业道德基本规范不包括（）。
（A）爱岗敬业忠于职守（B）诚实守信办事公道（C）发展个人爱好（D）遵纪守法廉洁奉公2. 具有互换性的零件应是（）。
（A）相同规格的零件（B）不同规格上的零件（C）相互配合的零件（D）形状和尺寸完全相同的零件3. Ra数值越大，零件表面就越（），反之表面就越光滑平整。
（A）粗糙（B）光滑平整，粗糙（C）平滑，光整（D）圆滑，粗糙4. .绘制实体模型时，用（）菜单创建和编辑实体模型。
（A）编辑（B）设置（C）建模（D）视图5. 基轴制是()形成各种配合的一种制度。
（A）不同基本偏差的轴的公差带，和基本偏差为一定的孔的公差带（B）基本偏差为一定的轴的公差带，和基本偏差为一定的孔的公差带（C）基本偏差为一定的轴的公差带，和不同基本偏差的孔的公差带（D）基本偏差为一定的孔的公差带，和不同基本偏差的轴的公差带6. 用户可以通过3Dfacce命令来构造三维空间的任意平面，平面的顶点可以是不同的X、Y、Z坐标，但是不能超过（）个。
（A）5 （B）4 （C）3 （D）67. 在上等轴测面上设置文字的倾斜角度为30º，则旋转角度为（）。
（A）30º（B）60º（C）-60º（D）-30º8. 绘制等轴测圆、圆弧、以及椭圆的命令都是（）。
（A）圆（B）圆弧（C）圆锥（D）椭圆9. 在尺寸标注中，新坐标系的原点为文字的（）。
（A）起点（B）中点（C）终点（D）不能确定10.在创建块时，在块定义对话框中必须确定的要素为：（）。
