整流变压器小修作业指导书

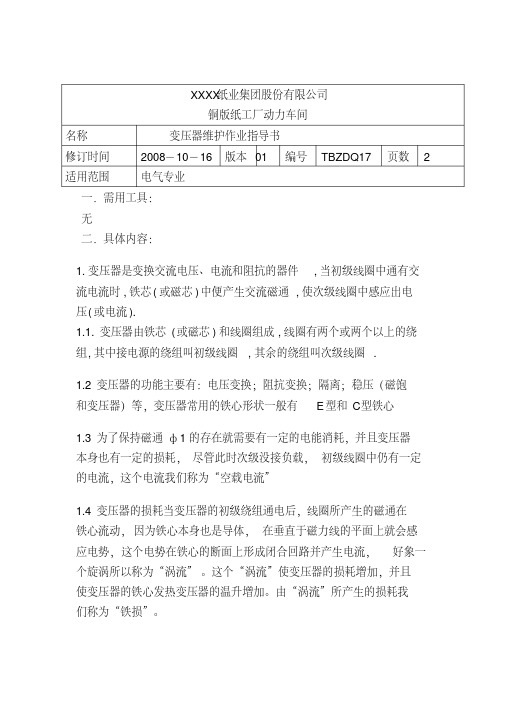

XXXX纸业集团股份有限公司铜版纸工厂动力车间名称变压器维护作业指导书修订时间2008－10－16 版本 01 编号TBZDQ17 页数 2 适用范围电气专业一．需用工具：无二．具体内容：1.变压器是变换交流电压、电流和阻抗的器件,当初级线圈中通有交流电流时,铁芯(或磁芯)中便产生交流磁通,使次级线圈中感应出电压(或电流).1.1.变压器由铁芯(或磁芯)和线圈组成,线圈有两个或两个以上的绕组,其中接电源的绕组叫初级线圈,其余的绕组叫次级线圈.1.2变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁心形状一般有E型和C型铁心1.3为了保持磁通ф1的存在就需要有一定的电能消耗，并且变压器本身也有一定的损耗，尽管此时次级没接负载，初级线圈中仍有一定的电流，这个电流我们称为“空载电流”1.4变压器的损耗当变压器的初级绕组通电后，线圈所产生的磁通在铁心流动，因为铁心本身也是导体，在垂直于磁力线的平面上就会感应电势，这个电势在铁心的断面上形成闭合回路并产生电流，好象一个旋涡所以称为“涡流”。

这个“涡流”使变压器的损耗增加，并且使变压器的铁心发热变压器的温升增加。

由“涡流”所产生的损耗我们称为“铁损”。

要绕制变压器需要用大量的铜线，这些铜导线存在着电阻，电流流过时这电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，我们称这种损耗为“铜损”。

所以变压器的温升主要由铁损和铜损产生的。

由于变压器存在着铁损与铜损，所以它的输出功率永远小于输入功率，为此我们引入了一个效率的参数来对此进行描述，η=输出功率/输入功率。

1.5变压器的基本结构1.5.1铁心变压器压器由套在一个闭合铁心上的两个或多个线圈（绕组）构成，铁心和线圈是变压器的基本组成部分。

铁心构成了电磁感应所需的磁路。

为了减少磁通变化时所引起的涡流损失，变压器的铁心要用厚度为0.35～0.5mm的硅钢片叠成。

片间用绝缘漆隔开。

铁心分为心式和客式两种。

变压器检修作业指导书1. 作业项目名称：变压器检修作业指导书2. 作业内容范围2.1本指导书适用于变压器维修保养作业；2.2检修周期：一年3. 编制（修订）文件依据《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）4. 检查项目变压器（调压器、电抗器）检修5. 人员机具准备与要求5.1人员准备：注：其它作业人员（如接地封线）在此不一一列出。

5.2工具准备6. 作业程序、检查方法及标准6.1 修前准备6.1.1修前仔细查阅出厂资料，了解该变压器（调压器、电抗器）是否发生过运行故障。

6.1.2现场检查了解变压器（调压器、电抗器）的运行情况。

6.1.3将以上了解设备情况记录在检修设备查勘单上，根据检修设备查勘单列出检修项目，备料及安排检修人员。

6.2变压器（调压器、电抗器）维修6.2.1变压器检修6.2.1.1停电，将高低压线圈短路放电，并采取安全措施。

6.2.1.2卸下变压器一、二次端线，做好相位标记。

6.2.1.3全部外壳及外部配件清扫检查。

6.2.1.4测量一、二次线圈绝缘电阻，测量接地电阻，并做记录。

当变压器绝缘电阻达不到标准时，需测吸收比，当吸收比小于1.3时，向车间、技术科汇报，进行预防性试验。

6.2.1.5检查高低压瓷套管有无破损闪络和放电痕迹，导电杆螺纹是否滑丝。

6.2.1.6检查、涂刷相位相色。

6.2.1.7检查变压器油枕、油位、油色和渗油等。

6.2.1.8检查电压分接开关位置，并做记录。

6.2.1.9必要时进行变压器分接开关的垫圈，做油标（有机玻璃）及更换垫圈等缺陷部件。

6.2.1.10外壳部分锈蚀除锈补漆。

6.2.1.11整修检查接地装置。

6.2.1.12配齐螺帽垫圈。

6.2.1.13补充变压器油，加至相应油面。

6.2.1.14一切正常后组装一、二次接线及外壳接地线，拧紧螺帽。

6.2.1.15变压器维修中必须对变压器工作接地、保护接地的线（排）进行解体检修，清除连接点的污垢油迹，确保接地连接的可靠。

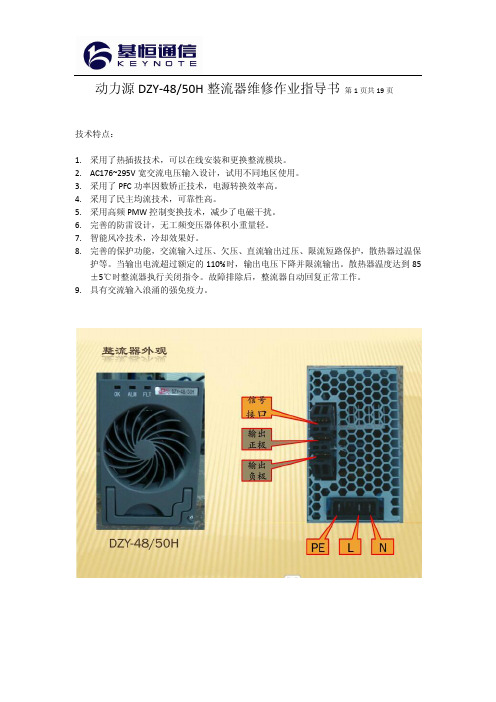

动力源DZY-48/50H整流器维修作业指导书第1页共19页技术特点：1.采用了热插拔技术，可以在线安装和更换整流模块。

2.AC176~295V宽交流电压输入设计，试用不同地区使用。

3.采用了PFC功率因数矫正技术，电源转换效率高。

4.采用了民主均流技术，可靠性高。

5.采用高频PMW控制变换技术，减少了电磁干扰。

6.完善的防雷设计，无工频变压器体积小重量轻。

7.智能风冷技术，冷却效果好。

8.完善的保护功能，交流输入过压、欠压、直流输出过压、限流短路保护，散热器过温保护等。

当输出电流超过额定的110%时，输出电压下降并限流输出。

散热器温度达到85±5℃时整流器执行关闭指令。

故障排除后，整流器自动回复正常工作。

9.具有交流输入浪涌的强免疫力。

动力源DZY-48/50H整流器维修作业指导书第2页共19页技术参数：动力源DZY-48/50H整流器维修作业指导书第3页共19页使用环境工作环境温度：-5℃~+45℃工作相对湿度：＜90%（40±5℃）存储温度：-40℃~+70℃(试验温度)大气压力：70Kap~106Kap海拔高度：≤3000m工作条件交流输入：一般系统采用单相三相制，火线L，零线N，保护地线PE。

交流输入电压：单相180V~264V交流输入频率：45~65Hz启动电压适用范围：系统启动电压≥160V,在180~290V范围内可额定电流输出，交流输入电压在90V~180V内限流输出。

整流器工作原理方框图：动力源DZY-48/50H整流器维修作业指导书第4页共19页DC-DC变换原理图输入到输出波形变化图动力源DZY-48/50H整流器维修作业指导书第5页共19页单机测试维修接线图双机均流测试接线图动力源DZY-48/50H整流器维修作业指导书第6页共19页测试方法：滑动电阻器先调到最大值，上电观测电压表是否为53.6V左右。

然后缓缓滑动到最小值，观察电流表电流从1A增大到50A,电压表读数稳定无显著变化则OK。

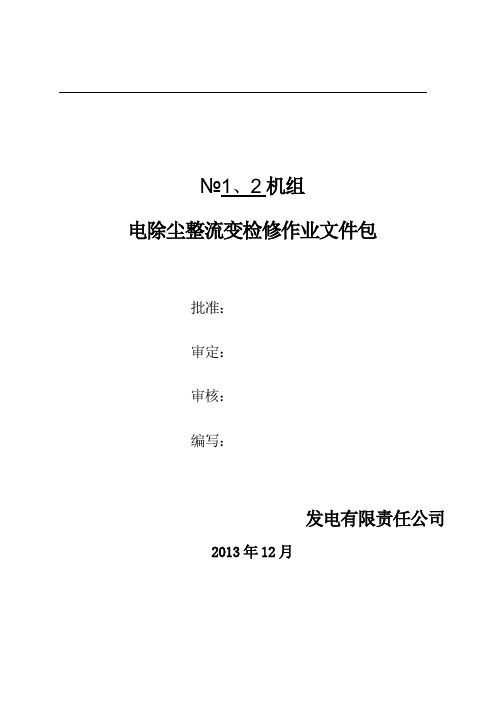

№1、2机组电除尘整流变检修作业文件包批准：审定：审核：编写：发电有限责任公司2013年12月发电有限责任公司# 机组电除尘整流变检修作业文件包版次：年机组修使用有效目录序号内容页码1 前言2 概述3 检修文件包附件目录4 修前设备状态检查与诊断5 工作所需工作人员计划6 工作所需备品配件准备7 工作所需消耗性材料准备8 检修所需工器具准备9 检修所需测量用具准备10 检修所需试验器具及电动工器具准备11 检修所需参考图纸资料12 质量检验验收及技术监督计划13 安全风险分析以及预防措施14 检修程序15 设备品质再鉴定单16 检修报告17 检修情况说明18 更换备品配件统计19 消耗材料统计20 检修实际所用工时21 检修记录清单22 检修记录23 检修文件包附件发电有限责任公司# 机组电除尘整流变检修作业文件包版次：年机组修使用有效前言为认真贯彻执行《发电企业设备检修导则》，落实“预防为主，计划检修”的方针，强化检修过程控制，实现检修作业标准化、规范化、程序化、高效化的要求，以全面提升检修管理水平，特制定本检修作业文件包。

1. 编制说明：1.1 本检修作业文件包包括了“前言、概述、检修资源准备、质量检验验收及技术监督计划、安全风险分析与预防措施、检修工序及质量要求、设备再鉴定、检修报告、设备质量缺陷报告、不符合项报告”等内容，为检修实现全过程规范化管理提供支持材料。

1.2本检修作业文件包适用于#1—#6机组#电除尘整流变的标准小修及类似于小修性质的抢修。

1.3 本检修作业文件包的消耗材料计划根据《发电设备标准小修材料消耗》并结合设备修前状态诊断编制。

1.4 本检修作业文件包的危险点分析以及防范措施根据《电业安全工作规程》、《现场安全规程》、《火力发电厂危险点分析及预控措施》，并结合现场实际情况编制而成。

1.5 本检修作业文件包的设备检修工序及质检点、技术监督设置参考《发电机组小修标准项目和验收质量标准330MW机组汽机专业》，并结合发电有限责任公司部分企业相关资料编制而成。

大唐XX 发电有限责任公司企业标准Q/×× ××× ××××—××××检修作业指导书作业项目： 电除尘整流变 作业日期：批 准：审 核 编 制：2009-12-31修订 2010-01-01实施大唐XX 发电有限责任公司发布Q/DTSM ××电除尘整流变检修作业指导书1 目的规范检修行为，确保电除尘整流变修后达到原设计要求。

本作业指导书为所有参加本项目的工作人员所共同遵循的质量保证程序。

2 范围适用于大连电子研究所生产的72KVHW型整流变标准检修。

3 职责工作负责人职责：组织得当、分工明确，对安全和质量负责，指定专人做好记录，确保记录真实、准确。

监护人职责：按安规要求对检修工的安全进行监护。

其他工作人员职责：按安规要求和作业指导书的要求认真完成工作负责人布置的任务。

质检员职责：负责项目质量验收、签证。

4 人员资质及配备专责检修工1名：具有从事电气一次专业五年以上工作经验，通过厂部组织的安规考试及拥有检修上岗资格证（集团公司技能鉴定本专业高级工及以上），熟悉设备结构与工作原理，具备较高的电除尘整流变检修技能的资质或条件。

检修工3名：具有从事电气一次专业三年以上工作经验，通过厂部组织的安规考试及拥有检修上岗资格证，了解设备结构与工作原理，具备基本的电除尘整流变检修技能的资质或条件。

5 检修内容(或流程)电除尘整流变检修前的准备工作。

根据本次作业内容和性质确定好检修人员，并组织学习本指导书，要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项。

开工前工作负责人应组织工作班成员对本次工作的内容、危险点危险源及预防预控措施进行学习，全体工作人员应在熟悉以上内容后签名确认。

线圈检查。

铁芯检查。

高压套管检查。

低压套管检查。

呼吸器检查。

温度计检查。

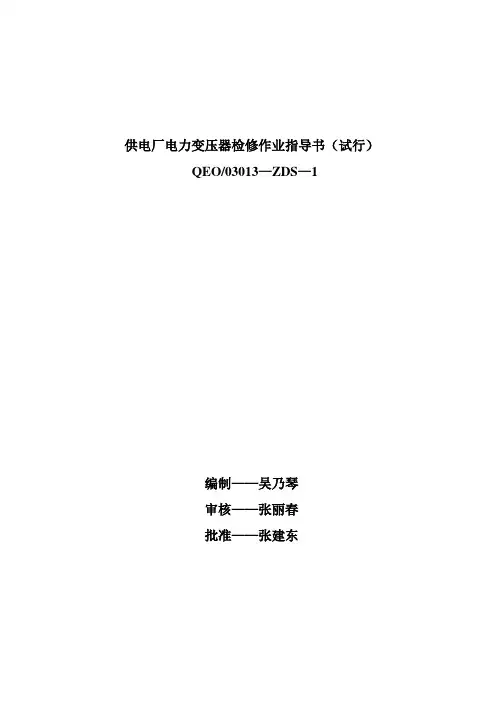

供电厂电力变压器检修作业指导书（试行）QEO/03013—ZDS—1编制——吴乃琴审核——张丽春批准——张建东电力变压器检修作业指导书QEO/03013—ZDS—11、适用范围适用于本厂所有变压器的定期检修。

2、作业条件电力变压器应停电。

变压器各侧断路器处在断开位置。

天气应晴朗。

3、职责3.1开关检修人员负责对指导书中8.1、8.2.1~8.2.3及8.2.5、8.2.6、8.2.10~8.2.13、8.2.16、8.2.17、8.2.19中的检修内容进行检修，检修标准及要求按照表3电力变压器检修项目及标准要求中的相应条款执行。

3.2试验人员负责对指导书中8.1、8.2.8、8.2.9、8.2.14~8.2.17、8.2.19中的检修内容进行试验，试验的标准及要求按照表3中电力变压器检修项目及标准要求中的相应条款执行。

3.3继电保护人员负责对指导书中8.1、8.2.4、8.2.5、8.2.7及8.2.15～8.2.17、8.2.19中的内容进行检修，检修标准及要求按照表3中电力变压器检修项目及标准要求中的相应条款执行。

3.4 试验记录附在指导书后面。

4、检修前的准备工作4.1资料及分析准备4.1.1查阅变压器的运行档案，了解运行状况，运行中存在的缺陷和异常。

4.1.2查阅上次变压器的检修记录情况。

4.1.3查阅设备制造厂的资料，必要时联系制造厂专业人员到现场指导检修。

4.2施工现场现状4.2.1施工现场检修、试验设备实行定置管理，做到摆放有序。

4.2.3室内检修工作需做到防潮、防尘和消防措施，室外检修还应做好防雨措施；同时注意与带电设备的距离。

6 作业人员及工期作业人员：钳工3~4人；试验工4~5人；继电保护工3~4人，其中各工种工作负责人各1人，安全监督1人，工作人员必须持证上岗。

工期1天。

8作业步骤8.1 作业步骤8.1.1设备停电作业、办理第一种工作票。

8.1.2工作负责人会同工作许可人检查工作现场安全措施是否完善。

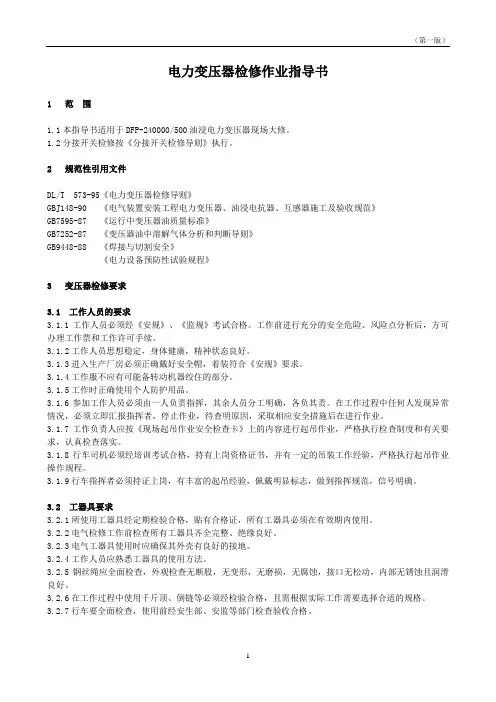

电力变压器检修作业指导书1 范围1.1本指导书适用于DFP-240000/500油浸电力变压器现场大修。

1.2分接开关检修按《分接开关检修导则》执行。

2 规范性引用文件DL/T 573-95《电力变压器检修导则》GBJ148-90 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB7595-87 《运行中变压器油质量标准》GB7252-87 《变压器油中溶解气体分析和判断导则》GB9448-88 《焊接与切割安全》《电力设备预防性试验规程》3 变压器检修要求3.1 工作人员的要求3.1.1工作人员必须经《安规》、《监规》考试合格。

工作前进行充分的安全危险、风险点分析后，方可办理工作票和工作许可手续。

3.1.2工作人员思想稳定，身体健康，精神状态良好。

3.1.3进入生产厂房必须正确戴好安全帽，着装符合《安规》要求。

3.1.4工作服不应有可能备转动机器绞住的部分。

3.1.5工作时正确使用个人防护用品。

3.1.6参加工作人员必须由一人负责指挥，其余人员分工明确，各负其责。

在工作过程中任何人发现异常情况，必须立即汇报指挥者，停止作业，待查明原因，采取相应安全措施后在进行作业。

3.1.7工作负责人应按《现场起吊作业安全检查卡》上的内容进行起吊作业，严格执行检查制度和有关要求，认真检查落实。

3.1.8行车司机必须经培训考试合格，持有上岗资格证书，并有一定的吊装工作经验，严格执行起吊作业操作规程。

3.1.9行车指挥者必须持证上岗，有丰富的起吊经验，佩戴明显标志，做到指挥规范，信号明确。

3.2 工器具要求3.2.1所使用工器具经定期检验合格，贴有合格证，所有工器具必须在有效期内使用。

3.2.2电气检修工作前检查所有工器具齐全完整、绝缘良好。

3.2.3电气工器具使用时应确保其外壳有良好的接地。

3.2.4工作人员应熟悉工器具的使用方法。

3.2.5钢丝绳应全面检查，外观检查无断股，无变形，无磨损，无腐蚀，接口无松动，内部无锈蚀且润滑良好。
