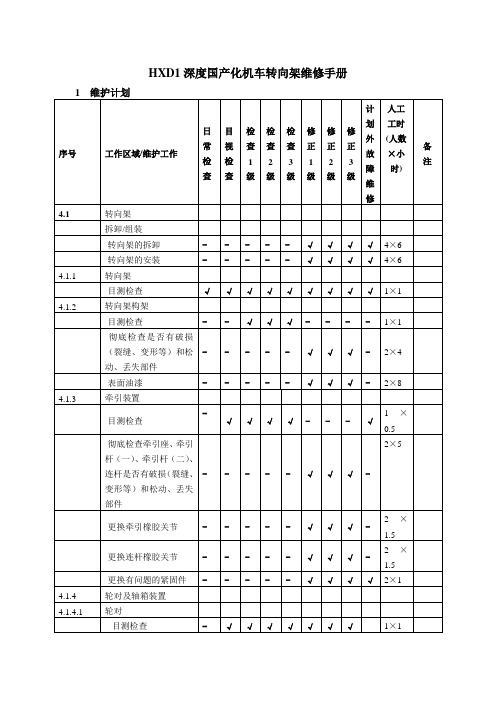

HXD1深度国产化机车转向架维修手册2 各维修等级维修手册2.1 日常检查2.2 目视检查2.3检查1级小心：小心·检查减振器橡胶关节注意橡胶关节老化标准是：橡胶衬套明显变形或老化；- 目测检查·检查是否存在裂缝、腐蚀和变形。
·检查是否有破损（裂纹，变形等）、松动或丢失零件。
·检查减振器是否漏油。
小心- 目测检查•检查电机悬挂装置是否有破损（裂缝、变形等）、松动或丢失零件。
2.4检查2级小心：小心·检查减振器橡胶关节注意橡胶关节老化标准是：橡胶衬套明显变形或老化；- 目测检查检查是否存在裂缝、腐蚀和变形。
·检查是否有破损（裂纹，变形等）、松动或丢失零件。
·检查减振器是否漏油。
小心·检查减振器橡胶关节注意橡胶关节老化标准是：橡胶衬套明显变形或老化；- 目测检查•检查电机悬挂装置是否有破损（裂缝、变形等）、松动或丢失零件。
2.5检查3级小心：小心·检查减振器橡胶关节注意橡胶关节老化标准是：橡胶衬套明显变形或老化；- 目测检查检查是否存在裂缝、腐蚀和变形。
·检查是否有破损（裂纹，变形等）、松动或丢失零件。
·检查减振器是否漏油。
小心·检查减振器橡胶关节注意橡胶关节老化标准是：橡胶衬套明显变形或老化；- 目测检查•检查电机悬挂装置是否有破损（裂缝、变形等）、松动或丢失零件。
2.6修正1级小心小心小心小心小心小心2.7修正2级小心小心小心小心小心小心2.8修正3级小心小心小心小心小心小心2.9计划外故障维修小心小心·检查减振器橡胶关节注意- 更换有问题的紧固件- 目测检查检查是否存在裂缝、腐蚀和变形。
·检查是否有破损（裂纹，变形等）、松动或丢失零件。
小心·检查减振器橡胶关节注意橡胶关节老化标准是：橡胶衬套明显变形或老化；- 更换有问题的紧固件- 目测检查•检查电机悬挂装置是否有破损（裂缝、变形等）、松动或丢失零件。
2011届毕业设计说明书课题名称：转8A转向架检修作业指导书--------转8A型转向架轮对与轴箱装置检修作业指导书二级学院班级铁道车辆112学生姓名钱金砾指导老师完成日期本针对铁路货车车辆段货车转向架检修线存在的问题，利用生产制造自动流水线和现在信息系统技术，对转向架检修流水线进行理论研究，解决现有检修存在的问题，完善货车检修流水线理论，为货车转向架检修流水线建设打下基础。
结合货车新检修制度，依据检修流水线的设置，理顺检修工艺流程，采用科学的检修方法，提高货车转向架检修水平，依托货车检修运用微机管理信息系统，提高货车车辆的管理水平，从而提高整个车辆检修的科学技术水平。
本文阐述的转向架检修流水线，完成了检修信息管理工作和信息采集工作，为借助设备及合理的生产组织方式，搞好车辆检修线的建设，强化货车管理，提高车辆检修质量，大幅度提高货车检修科技水平，为运输提供快捷、安全的设备，使货车的使用和经济效益的最大化奠定了基础。
关键词：货车转向架检修工艺流水线The bogies for railway wagons truck depot maintenance line problems in the use of automated production lines and now information systems technology, the bogie overhaul pipeline theoretical study and solve the existing problems of maintenance , repair trucks perfect line theory for pipeline construction truck bogie overhaul the foundation .The new inspection system combining trucks , maintenance of the pipeline is set according to rationalize the maintenance process, using scientific inspection methods to improve the level of truck bogie overhaul , relying on trucks using computer management information systems maintenance , improve the management level trucks , thereby improving overall vehicle Maintenance scientific and technological level .This paper describes the bogie overhaul pipeline , completed the overhaul of information management and information collection work for a reasonable means of equipment and production organization , improve vehicle maintenance building line , strengthen truck management, improve the quality of vehicle repair , a substantial increase truck maintenance level of technology , providing fast transportation , safety equipment , to maximize the use of the truck and economic foundation .Keywords: truck bogie overhaul process lines目录摘要 (2)第１章转向架的作用和类型 (6)1.1 转向架的介绍 (6)1.2转向架基本作用及要求 (6)1.3转向架的一般组成 (7)1.4转向架的类型 (8)第2章转8A的特点和组成 (11)2.1 转8A货车转向架的组成 (11)2.2 转8A货车转向架的特点 (13)第三章货车转向架的检修要求 (14)3.1 铸钢侧架的故障及检修： (14)3.2 铸钢摇枕的故障及检修： (15)3.3枕弹簧的故障及检修： (15)3.4 减振器的故障及检修： (16)3.5 心盘、旁承的故障及检修： (16)3.6 货车转向架的一般检修作业顺序： (17)3.7 检修作业过程 (17)第四章转8A型转向架的轮对一般检修工艺 (19)4.1主要工序： (19)4.2主要工艺标准： (19)4.3主要工艺装备： (19)4.4主要检测量具： (19)4.5主要检修记录： (20)第五章转8A型转向架轮对检修 (21)5.1准备 (21)5.2上道工序控制 (21)5.3修前准备基础知识 (21)5.4轮对的外形检查、冲洗及轴身除锈 (21)5.5轮对的尺寸测量 (21)5.6 车轮的旋修 (22)5.7车轴的旋修 (23)5.8选配及压装 (23)5.9检验 (23)第六章转8A型转向架的轴承一般检修工艺 (24)6.1主要工序： (24)6.2主要工艺标准： (24)6.3主要工艺装备： (24)6.4主要检测量具： (25)6.5主要检修记录： (25)第七章转8A型转向架轴承检修 (26)7.1退卸轴承 (26)7.2轴承的清洗与分解 (26)7.3轴承的检修 (26)7.4轴承附件的检修 (26)7.5轴承的组装 (27)7.6轴承与轮对的组装 (27)第八章总结 (29)第九章毕业设计心得 (30)致谢 (31)参考文献 (32)第１章转向架的作用和类型1.1 转向架的介绍转向架是车辆卜的走行装置，是支承车辆走行仃务的部分，转向架是能相对车体回转的种走行装置，它是巾两个或两个以卜轮对用专门构架（或侧架）及其他配件共同组成的个独立小车。
作业指导书转向架导柱检修转向架导柱检修岗位作业要领重要质量标准作业要点作业流程操作人员需持证上岗并，并配齐劳动防护用品作业者防护用品穿戴整齐、工具准备齐全第一步：工前准备保证检查质量按照检查项点对导柱检查第二步：导柱外观尺寸检查焊修时做好防护工作按照检修标准做好检修第三步：对弹性定位套进行检查不合格时调整导柱定位尺寸按要求进行导柱定位尺寸测量第四步：导柱定位尺寸测量做到工完料净场地清整理、收拾电焊机，做好交接第五步：完工清理安全风险提示1.按规定要求穿戴好劳动防护用品。
2.搬运各种零部件时轻拿轻放、严禁抛掷。
3.正确使用工具、工装、设备。
目次1.作业前准备 (1)2.导柱外观检查 (1)3.定位（摩擦）套检修 (2)4.定位套组装 (3)5.摩擦套组装 (4)6.导柱尺寸测量 (5)7.完工清理 (7)转向架检修作业指导书类别：A2、A3修系统：转向架部件：转向架导柱转向架导柱检修作业指导书适用车型：22B、25B、25G、25K等型客车人员工种：车辆钳工作业时间：20分钟/辆工装工具：手钳、游标卡尺、手锤、样板、压力机、氧气、乙炔，风动扳手、套筒、呆扳手。
作业材料：牛皮纸作业场所：检修辅库环境要求：通风、自然采光良好操作规程：编制依据：1.《铁路客车段修规程（试行）》.（铁总运〔2014〕349号）.2.《中国铁路总公司运输局关于印发客车检修规程勘误的通知》.（运辆客车函〔2016〕137号）.安全防护及注意事项：警告——1.按规定要求穿戴好劳动防护用品。
2.搬运各种零部件时轻拿轻放、严禁抛掷。
3.正确使用工具、工装、设备。
4.氧气、乙炔放置距离不得小于5m，距离火源不得低于10m。
5.作业内容中安全风险以★表示；注意事项以■表示。
基本技术要求：1.导柱有裂纹时焊修或更换，弯曲变形或表面严重腐蚀时更换。
导柱扁销孔长度或宽度方向磨耗大于2mm时焊修。
导柱扁销磨耗、腐蚀大于3mm时更换。
2.弹性定位套挡盖螺栓紧固良好并加装防松铁丝。
作业指导书转向架检修目次一、工位介绍 (1)二、作业流程示意图 (2)三、作业程序及标准 (3)1. 作业准备 (3)2. 综合要求 (3)3. 转向架检修 (3)4. 填写记录 (5)5. 信息处置 (5)6. 完工整理 (5)四、工装设备、检测器具及材料 (7)五、附件 (9)1. 台帐记录填写 (9)一、工位介绍1. 作业地点：修配车间转向架检修库，车轮车间轮轴检修库。
2. 适用范围：适用于70t级铁路货车（C70、C70H、C70E、C70EH、C70E-A、C70EH-A、P70、P70H、X70、X4K、X2K、X2H）加强段修转向架检修作业。
3. 上道作业：转向架收入。
4. 下道作业：转向架支出。
5. 人员要求：经培训合格并持《铁路岗位培训合格证书》的车辆钳工，探伤作业人员须持有相应的资格证书。
6. 作业要点：6.1本作业指导书未提及的检修内容按原段修作业指导书执行。
6.2 摇枕、侧架A部位须进行干法或湿法磁粉探伤。
6.3 更换轴向橡胶垫时，须装用新品或出厂时间不超过4年且状态良好的产品。
6.4摇枕、侧架裂纹焊修及侧架承载鞍支承面、摇枕斜楔摩擦面磨耗板焊修应进行平焊。
6.5同一轮对两车轮直径差不大于1mm；同一转向架的轮经差不大于10mm；同一车辆轮经差不大于20mm。
二、作业流程示意图三、作业程序及标准1. 作业准备1.1穿戴劳保用品。
每班开工前按规定穿戴好劳动保护用品。
1.2参加点名会。
每班开工前，参加班组点名会，学习上级文电精神，接受当日工作任务，明确注意事项。
1.3 检查工装、器具状态。
按照本文“四、工装设备、检测器具、工具及材料”规定的目录，检查工装、设备、量具、样板状态良好、校验合格，所需材料齐全。
2. 综合要求2.1除侧架立柱磨耗板、交叉支撑装置、伸缩式挡键、组合式斜楔主摩擦板外，凡螺栓、圆销、拉铆销、开口销组装的配件均须分解检查。
交叉杆轴向橡胶垫到期时须分解更换，交叉杆按规定检修。

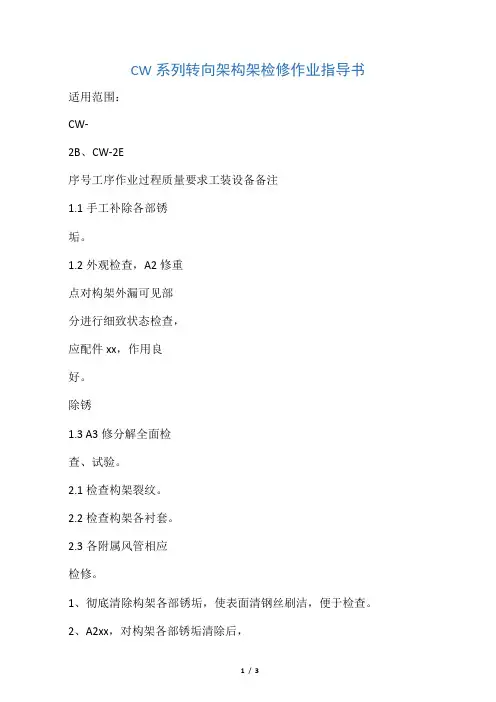

CW系列转向架构架检修作业指导书适用范围：CW-2B、CW-2E序号工序作业过程质量要求工装设备备注1.1手工补除各部锈垢。
1.2外观检查，A2修重点对构架外漏可见部分进行细致状态检查，应配件xx，作用良好。
除锈1.3 A3修分解全面检查、试验。
2.1检查构架裂纹。
2.2检查构架各衬套。
2.3各附属风管相应检修。
1、彻底清除构架各部锈垢，使表面清钢丝刷洁，便于检查。
2、A2xx，对构架各部锈垢清除后，进行外观检查。
外观不良者，按照A3修相关检修内容进行加修或更换。
3、A3xx，对构架各部分解后，进行全面细致的检查。
构架检修岗位CW系列转向架构检修编号：JLZ0102b时间：2009-06-0112构架检修1、构架裂纹不超过截面周长30%时焊修，焊修时须采用与构架钢材配套的焊条，焊后须消除热应力。
2、构架上各安装座弯曲变形时调修，裂损时焊修、不强或更换，腐蚀超过原件30%时更换。
构架xx组焊缝裂纹时焊修。
3、各衬套裂纹、缺损、松动、磨耗超过1mm时更换。
4、附属风管丝扣不良，管壁腐蚀严重或损坏、裂损须更换时用不锈钢管。
电焊机手捶扳手样板直尺构架检查检修完毕后，构架及各安装座等型钢焊接件表面应按规定在相应部位涂防腐处理刷防锈漆。
刷高性能防锈漆两遍，漆层厚度不得小于65μm，各边角部位须涂刷到位，各表面不得漏涂。
3。

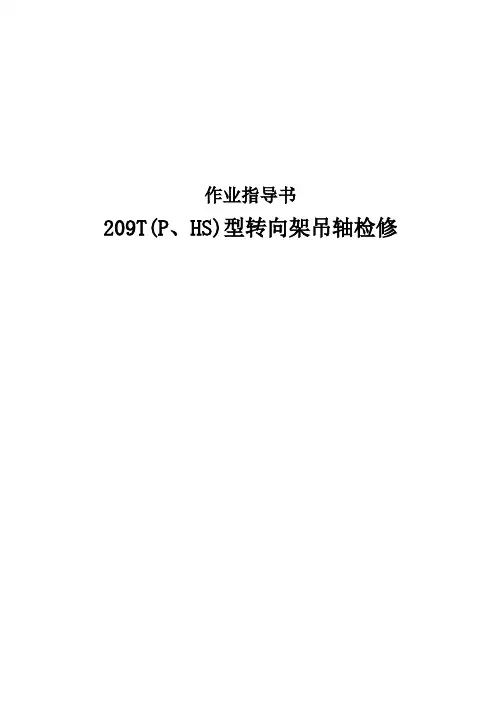

作业指导书209T(P、HS)型转向架吊轴检修209T(P、HS)型转向架吊轴检修岗位作业要领安全风险提示1.作业时须正确着用防护用品，带手套、安全帽，穿防砸鞋，做好安全防护。
2.使用测量工具时，要避免脱落。
3.使用天吊作业时，要钩挂牢靠，做到呼唤应答，避免人身伤害。
目次1.作业前准备 (1)2.除锈 (1)3.修前鉴定 (2)4.加修 (3)5.涂刷防锈漆 (4)6.完工整理 (4)转向架检修指导书类别：A2、A3修系统：转向架部件：209T(P)、209HS型转向架吊轴检修209T(P、HS)型转向架吊轴检修作业指导书适用车型：22B、25B、25G、25K等型客车人员工种：车辆钳工作业时间：20分钟/辆工装工具：检测样板、游标卡尺、粉笔、毛刷、底面合一涂料、角向磨光机。
作业材料：作业场所：检修辅库环境要求：通风、自然采光良好操作规程：编制依据：1.《铁路客车段修规程（试行）》.（铁总运〔2014〕349号）.安全防护及注意事项：警告——1.作业时须正确着用防护用品，带手套、安全帽，穿防砸鞋，做好安全防护。
2.使用测量工具时，要避免脱落。
3.使用天吊作业时，要钩挂牢靠，做到呼唤应答，避免人身伤害。
基本技术要求：1.摇枕吊轴裂纹时更换，腐蚀,损伤可打磨圆滑过渡，消除后凹入深度不大于2mm。
2.摇枕吊轴轴颈磨耗大于11mm时更换。
3.摇枕吊轴轴颈根部圆弧半径不小于2mm，轴端挡边磨耗后剩余厚度不足8mm时更换。
4.摇枕吊轴探伤检查，裂纹报废。
序号作业项目工具及材料作业程序及标准作业图示11.作业前准备打磨机、手电筒、检点锤、钢丝刷、粉笔、卷尺、塞尺、钢尺、测厚仪1.1穿工作服，戴工作帽、手套，穿防砸鞋，持证上岗。
1.2检查各量具定检和状态。
量具定检不过期，刻度清晰，表面无损坏、无污渍。
1.3认真检查设备状态，将设备状态详细填入《设备使用记录》中。
设备作用良好，记录字迹清晰，设备发生故障时及时联系维修人员进行维修。

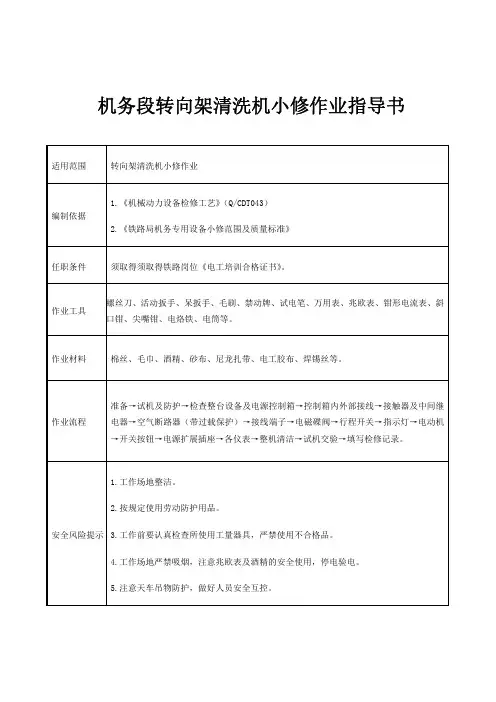

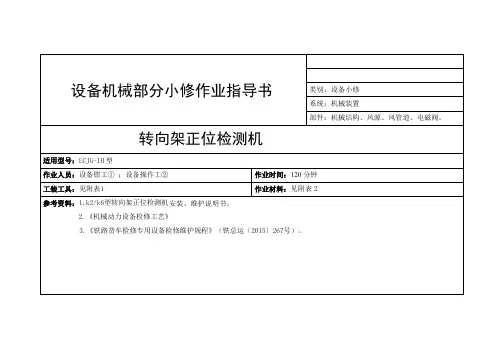

作业指导书
转向架更换设备机械部分小修
目次
1.工前准备 (1)
2.龙门架机构 (2)
3.主轨道桥升降机构 (5)
4.辅轨道桥机构 (8)
5.活动轨道桥牵引机构 (9)
6.液压系统 (11)
7.通电试机 (12)
8.清场并办理交接 (13)
图1 设备维修工具包图2 作业人员
小心：该项目高空作业，须做好安全小心：该项目高空作业，须做好安全
小心：该项目高空作业，须做好安全小心：该项目高空作业，须做好安全
小心：该项目高空作业，须做好安全
小心：该项目需在主轨道下作业，将
换。
注意：该项目需
小心：将设备操作钥匙随身携带，注
注意：该项目需
小心：将设备操作钥匙随身携带，注
注意：该项目需
小心：将设备操作钥匙随身携带，注
滑轮磨损严重更换。
注意：该项目需
小心：将设备操作钥匙随身携带，注
小心：将设备操作钥匙随身携带，注小心：将设备操作钥匙随身携带，注
小心：将设备操作钥匙随身携带，注小心：将设备操作钥匙随身携带，注
小心：该项目为通电检查，需小心操
注意：
小心：将设备操作钥匙随身携带，注
异响，
注意：。
