施工图审图意见

“多审合一”施工图审查过程中有争议的常见问题及处理意见湖南省勘察设计协会2019年9月湖南省建设工程实行“多审合一”以来，部分审图机构反映在施工图审查过程中，有一些问题存在争议，希望明确或澄清，便于大家统一审查尺度，以利于施工图审查工作的顺利开展。

为此，协会经请示湖南省建设厅设计处领导同意，组织全省审查机构和在长大型设计院的技术负责人召开专题会议进行调查研究，确定首先由各机构提出有争议的问题，并委托湖南湖大工程咨询有限责任公司进行归纳整理后，发给各审图机构进行两轮征求意见，再组织在长部分审查机构的各相关专业的审查专家进行小组讨论。

在广泛征求意见的基础上，依照在所提问题范围内“不重复、不遗漏、审查要点已经明确并无争议则不列入”的原则进行筛选，形成本“‘多审合一’施工图审查过程中有争议的常见问题及处理意见”，供各审查机构作为施工图审查时的审查依据。

本“处理意见”在执行过程中如发现需要修改和补充之处，请向湖南湖大工程咨询有限责任公司反映，以供修订时参考，未修订之前仍以此“处理意见”作为依据。

本次仅就房屋建筑工程施工图设计文件所含的建筑、结构、给排水、暖通、电气、岩土工程勘察以及市政工程施工图设计文件所含的的道路、桥梁七个专业的技术审查争议的常见问题提出了处理意见。

汇编单位：湖南湖大工程咨询有限责任公司汇编总负责人：杨博铭方厚辉主要汇编人：邓卫华（建筑）卜建华（结构）袁韧郑少平（给排水）陈萍（暖通）刘忠平（电气）黄鹏飞（岩土工程勘察）廖新辉（道路桥梁）汇编参与人：黄征孙博（结构）王玮（建筑）一、建筑 (2)(一)规范与深度 (2)(二)建筑设计 (4)(三)消防设计 (7)(四)建筑节能 (25)(五)装修设计 (27)二、结构 (29)（一）荷载及作用 (29)（二）地基基础 (31)（三）结构体系 (33)（四）混凝土结构 (38)（五）多层砌体结构 (40)（六）钢结构 (42)（七）其它问题 (43)三、给排水专业 (47)（一）建筑给排水 (47)（二）消防给排水 (49)（三）室外给排水 (62)四、电气专业 (64)（一）强电部分 (64)（二）建筑智能化部分 (66)（三）消防部分 (67)（四）其他 (70)五、暖通 (71)（一）防烟系统设计 (71)（二）排烟系统设计 (75)（三）避难间设计 (82)（四）空调系统设计 (83)六、岩土工程勘察 (85)七、市政工程（道路、桥梁） (101)（一）道路工程 (101)（二）桥梁工程 (105)一、建筑(一)规范与深度问题1.设计图纸前后不一致，对同一问题其中有一处或多处错误，但也有一处或多处正确，设计审查如何判定？处理意见:设计图纸针对同一问题的表述应前后一致，同时存在正确和错误表述的属于设计单位校审问题，可按“建议修改”处理，指出其不一致的错误，要求修改，但无需对其修改结果进行核实，因图纸不一致的错误造成的后果由设计单位负责。

施工图审图意见施工图审图意见是施工图设计文件审查的重要环节，是对设计文件进行全面、细致的审查后，提出的具体意见和建议。

本文将介绍施工图审图意见的内容、意义和作用，以及审查的基本原则和程序。

符合性审查：对设计文件是否符合国家有关法规、标准、规范等进行审查。

完整性审查：对设计文件的完整性进行审查，包括图纸目录、设计说明、施工图纸等。

技术性审查：对设计文件中的技术性内容进行审查，包括结构安全性、建筑节能性、设备实用性等。

经济性审查：对设计文件的经济性进行审查，包括材料使用、工程造价、施工周期等。

提高设计质量：通过对设计文件的全面审查，发现并纠正设计中存在的问题，提高设计质量。

确保施工安全：通过对设计文件的详细审查，发现并纠正设计中存在的安全隐患，确保施工安全。

降低工程造价：通过对设计文件的细致审查，发现并纠正设计中存在的浪费现象，降低工程造价。

优化施工周期：通过对设计文件的综合审查，发现并纠正设计中存在的不足之处，优化施工周期。

施工图审图意见的审查应遵循以下原则和程序：程序：接收申请材料→组织专家审查→形成审图意见→公示→送达申请人。

施工图审图意见是施工图设计文件审查的重要环节，对于提高设计质量、确保施工安全、降低工程造价、优化施工周期具有重要意义。

在审查过程中，应遵循公正、客观、科学、合理的原则，按照规定的程序进行审查，确保审图意见的准确性和有效性。

申请人也应认真对待审图意见，按照意见进行修改和完善，确保设计文件的完整性和合规性。

法律、行政法规规定提交的其他材料（如消防、人防、节能、环保、卫生防疫等部门批准文件或审查意见等）建设单位向建设行政主管部门报送施工图，并作书面登录。

建设行政主管部门对报送的施工图进行内审，主要审查的内容有：是否符合各项法律、法规；是否符合抗震、消防、节能、环保、卫生防疫等专项规划要求；是否符合国家规定的初步设计及概算审批原则；基础和主体结构的安全性；人防工程（不含人防指挥工程）防护密闭性质量是否符合现行国家有关规范；各专业设计是否符合规范和强制性条文规定；建筑节能设计是否符合建筑节能强制性标准等。

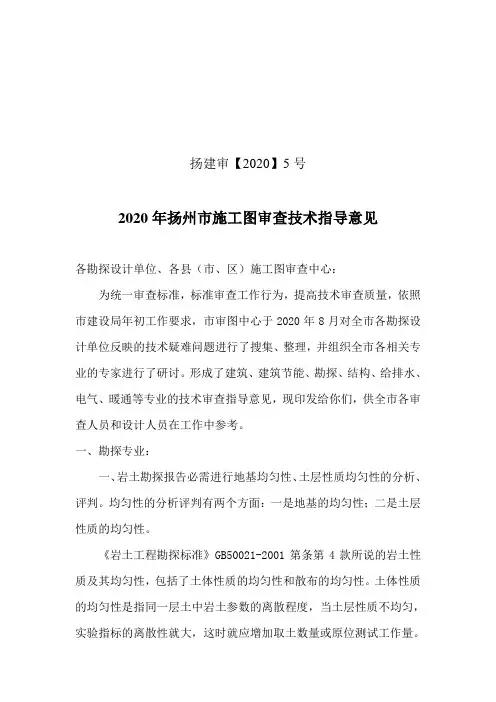

扬建审【2020】5号
2020年扬州市施工图审查技术指导意见
各勘探设计单位、各县（市、区）施工图审查中心：
为统一审查标准，标准审查工作行为，提高技术审查质量，依照市建设局年初工作要求，市审图中心于2020年8月对全市各勘探设计单位反映的技术疑难问题进行了搜集、整理，并组织全市各相关专业的专家进行了研讨。

形成了建筑、建筑节能、勘探、结构、给排水、电气、暖通等专业的技术审查指导意见，现印发给你们，供全市各审查人员和设计人员在工作中参考。

一、勘探专业：
一、岩土勘探报告必需进行地基均匀性、土层性质均匀性的分析、评判。

均匀性的分析评判有两个方面：一是地基的均匀性；二是土层性质的均匀性。

《岩土工程勘探标准》GB50021-2001第条第4款所说的岩土性质及其均匀性，包括了土体性质的均匀性和散布的均匀性。

土体性质的均匀性是指同一层土中岩土参数的离散程度，当土层性质不均匀，实验指标的离散性就大，这时就应增加取土数量或原位测试工作量。

装修施工图审图要点一、总体1、是否有封面图纸、内容是否完整（1）封面包含项目名称、出图日期、设计单位全称。

2、核对设计范围图（1）是否有设计范围填充图。

（2）填充图是否包含设计范围座落地的大平面图。

（3）是否明确注明设计范围与周边交接的归属，避免设计重叠或出现三不管区域。

3、是否有图纸目录、内容是否完整图纸目录编号、图纸名称、图号是否正确，与图纸图签是否一致，严格禁止目录完整但缺漏相关图纸。

4、设计说明是否完整，是否有特殊符号说明等审核设计说明的重要性高于其他图纸，设计说明为平、立、剖、大样图纸的基础，也是成本测算需要的重要依据，对成本测算影响非常大，严格禁止随意套用设计说明，必须单项目针对性的编制。

5、施工工艺做法说明（装修统一构造做法表）（1）是否明确区分各专业施工界面。

（2）工艺是否合理，是否结合实际施工，有无多余、浪费。

（3）工艺顺序是否错乱。

（4）施工工艺做法说明必须单项目针对性编制，项目中未发生的工艺不得出现在施工工艺做法说明中，或要求设计院采用勾选模式。

6、材料表（物料表）（1）材料表是否完整，编号、名称、规格尺寸、厚度、特殊性能要求（如有）、使用部位。

（2）施工图材料表中严格禁止出现任何相关品牌信息。

7、交楼标准：核对是否使用A类材料。

二、平面1、平面图是否完整（以交楼标准施工图为范例）（1）原建筑平面图：核对设计图是采用了最新版建筑施工图。

（2）平面布置图①图中是否整合厨房、卫生间、阳台的给排水立管，燃气表位置。

②禁止装修设计套用原建筑平面图时删除建筑轴号及空调外机位。

（2）墙体改造图（如有）：重点关注门洞、包管尺寸。

（3）地面铺设图①各空间起铺点是否合理，注意排砖损耗。

②地面标高、卫生间及阳台排水坡度及方向是否合理。

③各空间门槛石设计是否合理，重点关注入户、卫生间、阳台门槛石。

④厨房地柜不贴砖区域尺寸是否合理，特别注意冰箱位地面易露底。

⑤销售中心必须核对地面标高与幕墙、园建、电梯的标高关系。

审图意见-建筑专业
本次审查项目为学校改扩建建设项目设计施工图总承包（EPC）新建综合教学楼、学生宿舍、发电机房。

此建设项目总建筑面积为8944.91平方米。

此建设项目建筑热工设计分区为温和B区。

其中综合教学楼占地面积2395.54平方米，建筑面积为5739.48平方米，建筑层数为地上4层，建筑高度为17.85米。

宿舍楼占地面积2023.76平方米，建筑面积为5146.22平方米，建筑层数为地上3层，建筑高度为12.15米。

发电机房占地面积及建筑面积均为69.21平方米，建筑层数为地上1层，建筑高度为4.35米。

此建设项目的结构类型均为现浇混凝土框架结构。

设计使用年限均为50年，屋面工程、地下工程及外墙工程的防水等级均为一级。

地上部分建筑耐火等级为二级。

施工图审查常见问题1、为防止应急电源与正常电源之间并列运行，应急电源发电机的启动命令必须由正常电源主开关的辅助接点发出；应急电源与正常电源之间设置电气及机械联锁，以确保满足《供配电系统设计规范》GB50052-1995第3.0.2条。

有的设计应急发电机启动命令由信号继电器发出，但信号继电器有可能误动作而发出启动发电机的信号，造成与正常电源误并网；有的设计有电气联锁而没有机械联锁。

2、配电室的长度超过7米时，没有设置两个出口，按《10KV及以下变电所设计规范》GB50053-1994第6.2.6条，长度超过7米时，应设两个出口，并宜布置在配电室的两端；成排布置的配电屏长度超过15米，只在通道的两端有出口，按《低压配电设计规范》GB50054-1995第3.1.8条，当两个出口之间的距离超过15米时，其间尚应增加出口。

4、变电所设计时对建筑等专业的要求不具体：考虑室内净高要求时，未计及梁的高度；造成变电所内局部净高很低，使设备布置困难；主出入口的宽、高未考虑设备的吊装及运输方便，造成设备运不进去；双排布置的低压配电屏的电缆沟互不连通，不方便电缆的进出和今后线路的调整；当变电所设置在最低层时，未采取适当抬高该所地面等防水措施。

5、电线电缆选择时，只考虑计算电流大小，未全面考虑敷设方式、敷设环境，未计及温度校正及多路电缆的并敷校正，使线路载流量小于该回路的计算电流或小于该回路断路器的整定值或线路电压损失偏大，从而不满足《低压配电设计规范》GB50054-1995第2.2.2条、第4.3.4条。

6、保护（PE）线截面选择偏小，不满足《低压配电设计规范》GB50054-1995第2.2.9条。

7、中性线（N线）截面偏小，为相线截面的1/2。

由于民用建筑用电负荷绝大多数为单相负荷，三相负荷不平衡必然导致中性线通过不平衡电流，且随着电脑及各种家用电器设备的发展与普及，低压电网的高次谐波污染日益加剧，3次及其奇倍数谐波均构成中性线电流，中性线过电流并由此引发的电气火灾现象也日渐增多。

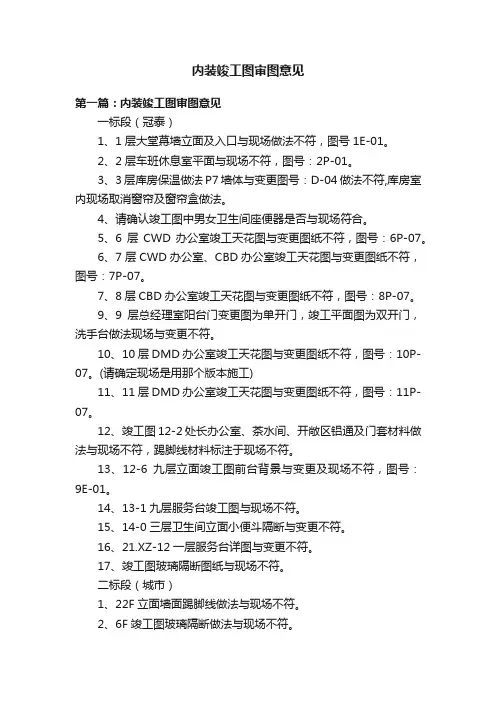

内装竣工图审图意见第一篇：内装竣工图审图意见一标段（冠泰）1、1层大堂幕墙立面及入口与现场做法不符，图号1E-01。

2、2层车班休息室平面与现场不符，图号：2P-01。

3、3层库房保温做法P7墙体与变更图号：D-04做法不符,库房室内现场取消窗帘及窗帘盒做法。

4、请确认竣工图中男女卫生间座便器是否与现场符合。

5、6层CWD办公室竣工天花图与变更图纸不符，图号：6P-07。

6、7层CWD办公室、CBD办公室竣工天花图与变更图纸不符，图号：7P-07。

7、8层CBD办公室竣工天花图与变更图纸不符，图号：8P-07。

9、9层总经理室阳台门变更图为单开门，竣工平面图为双开门，洗手台做法现场与变更不符。

10、10层DMD办公室竣工天花图与变更图纸不符，图号：10P-07。

(请确定现场是用那个版本施工)11、11层DMD办公室竣工天花图与变更图纸不符，图号：11P-07。

12、竣工图12-2处长办公室、茶水间、开敞区铝通及门套材料做法与现场不符，踢脚线材料标注于现场不符。

13、12-6九层立面竣工图前台背景与变更及现场不符，图号：9E-01。

14、13-1九层服务台竣工图与现场不符。

15、14-0三层卫生间立面小便斗隔断与变更不符。

16、21.XZ-12一层服务台详图与变更不符。

17、竣工图玻璃隔断图纸与现场不符。

二标段（城市）1、22F立面墙面踢脚线做法与现场不符。

2、6F竣工图玻璃隔断做法与现场不符。

3、标准层卫生间镜子现场是否有15mm亚光不锈钢收边条。

4、请确认竣工平面图中男女卫生间座便器、女卫生间工具间是否与现场符合。

餐厅标段（坐标）1、请确认竣工图中2F小卖部中控区是否与现场符合。

2、包房与自助区竣工图天花与现场不符，图号：2P-05。

3、厨房门大样与现场不符，图号：TD-02。

4、3F竣工图天花标高与现场不符，图号：3P-06。

第二篇：室内装修审图意见室内装修审图意见1、禁止不按照图纸擅自拆墙。

（一）、其实，我发现除结构和建筑上尺寸有误，钢筋有误之外，还有最重要的就是和图集的不相符,还有我发现一个最重要的就是剪力墙上的门洞也很容易搞错。

(二）、我这里有个下的水电的审图要求发上来大家讨论.一般工程开工前,业主、设计单位、承建单位和质量监督单位等都要参加图纸会审，以发现并解决设计中存在的差错、矛盾及易在施工中产生模糊概念及在将来施工中可能存在的困难等问题，以避免施工中造成不必要的损失.作为配套工程的水电图纸，根据几年来的施工经验，在会审时应注意以下几点。

一、水电施工图是否齐全通观整套施工图，核对图纸目录，看是否缺少施工图及其图纸中注明的局部大样图或通用图。

二、水电施工图的统一水电施工的系统图、平面图、大样图、通用图及引用图集的标准图是不是统一.三、水电施工图与土建施工图的统一1、土建中墙、柱、梁等是否影响卫生器具、消防设备、灯具、电气器具设备及水电管线的安装。

框架结构中，有时候水卫设计未考虑结构柱对卫生器具安装和使用的影响，而实际现场施工时，由于结构柱的尺寸会影响到器具安装应达到的尺寸。

消防箱一般设置在楼梯间，应对照土建结构图，看楼梯梁或构造柱是否会影响消防箱的安装。

电气施工应注意土建结构图中梁的位置是否影响电气器具的对称布置、光照度等，同时要考虑梁是否会影响吊扇的安装.这些问题如不在施工前提出来,并提出解决方法，就会在后期施工中造成设计变更，给业主或施工单位带来一定的损失。

2、水电图中设备器具用房设置的位置、尺寸及工艺要求,与土建图中的设计要求是否统一。

如消防控制室的门应向疏散方向开启，并应在入口处设置明显的标志，而土建设计中要看门的开启方向是否达到上述要求.泵房预埋件土建图是否与水卫图中的尺寸、位置一致。

3、管道的布置是否影响装修效果.如排水管道,当横管很长时,由于总管与主管之间规范要求有一定的高差，再加上管道坡度，沿管道坡度方向到管道最末端时，高差很大,会因此影响整体装修高度.图纸会审时提出来，可以采用放套管及局部改变装修方案等方法加以解决，就会避免出现这种“因点误面"的情况.4、土建图中轴线、墙中线、柱中线、梁中线等是否与水电图统一.电气配管、水卫预留洞等必须注意这些尺寸.四、水卫图与电气图的统一卫生间中灯具、电气管路的安装与给排水管道安装有无矛盾，消防箱与配电箱安装位置是否有冲突。
