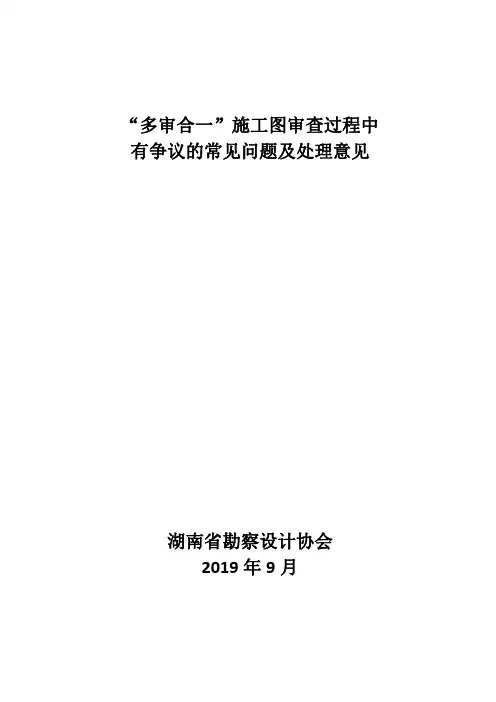

“多审合一”施工图审查过程中有争议的常见问题及处理意见湖南省勘察设计协会2019年9月湖南省建设工程实行“多审合一”以来，部分审图机构反映在施工图审查过程中，有一些问题存在争议，希望明确或澄清，便于大家统一审查尺度，以利于施工图审查工作的顺利开展。

为此，协会经请示湖南省建设厅设计处领导同意，组织全省审查机构和在长大型设计院的技术负责人召开专题会议进行调查研究，确定首先由各机构提出有争议的问题，并委托湖南湖大工程咨询有限责任公司进行归纳整理后，发给各审图机构进行两轮征求意见，再组织在长部分审查机构的各相关专业的审查专家进行小组讨论。

在广泛征求意见的基础上，依照在所提问题范围内“不重复、不遗漏、审查要点已经明确并无争议则不列入”的原则进行筛选，形成本“‘多审合一’施工图审查过程中有争议的常见问题及处理意见”，供各审查机构作为施工图审查时的审查依据。

本“处理意见”在执行过程中如发现需要修改和补充之处，请向湖南湖大工程咨询有限责任公司反映，以供修订时参考，未修订之前仍以此“处理意见”作为依据。

本次仅就房屋建筑工程施工图设计文件所含的建筑、结构、给排水、暖通、电气、岩土工程勘察以及市政工程施工图设计文件所含的的道路、桥梁七个专业的技术审查争议的常见问题提出了处理意见。

汇编单位：湖南湖大工程咨询有限责任公司汇编总负责人：杨博铭方厚辉主要汇编人：邓卫华（建筑）卜建华（结构）袁韧郑少平（给排水）陈萍（暖通）刘忠平（电气）黄鹏飞（岩土工程勘察）廖新辉（道路桥梁）汇编参与人：黄征孙博（结构）王玮（建筑）一、建筑 (2)(一)规范与深度 (2)(二)建筑设计 (4)(三)消防设计 (7)(四)建筑节能 (25)(五)装修设计 (27)二、结构 (29)（一）荷载及作用 (29)（二）地基基础 (31)（三）结构体系 (33)（四）混凝土结构 (38)（五）多层砌体结构 (40)（六）钢结构 (42)（七）其它问题 (43)三、给排水专业 (47)（一）建筑给排水 (47)（二）消防给排水 (49)（三）室外给排水 (62)四、电气专业 (64)（一）强电部分 (64)（二）建筑智能化部分 (66)（三）消防部分 (67)（四）其他 (70)五、暖通 (71)（一）防烟系统设计 (71)（二）排烟系统设计 (75)（三）避难间设计 (82)（四）空调系统设计 (83)六、岩土工程勘察 (85)七、市政工程（道路、桥梁） (101)（一）道路工程 (101)（二）桥梁工程 (105)一、建筑(一)规范与深度问题1.设计图纸前后不一致，对同一问题其中有一处或多处错误，但也有一处或多处正确，设计审查如何判定？处理意见:设计图纸针对同一问题的表述应前后一致，同时存在正确和错误表述的属于设计单位校审问题，可按“建议修改”处理，指出其不一致的错误，要求修改，但无需对其修改结果进行核实，因图纸不一致的错误造成的后果由设计单位负责。

序号图号/页
号
初审意见问题类型
1 3、4 本工程拟建场地有高差，须先治坡，后建筑，并进行建筑
稳定性验算，请复核并修改。

回复：同意审图意见。

在基础说明第1条补充了要求，“场
地内存在的边坡、陡坎，应进行有效治理（由具有专业设
计、施工资质分别进行设计、施工），并应遵循“先治水、
后治坡、再治基”的原则，场地治理好场地的边坡及排水
系统后，并由专业的支护设计单位进行整个场地建筑稳定
性验算满足规范后，方可进行工程建设。

”
地基基础
2 计算本工程抗浮设计水位较高，提升泵房、综合泵房、1#提升
泵站地下室有抗浮要求，地下室应进行抗浮承载力验算，
抗浮工程设计等级为乙级进行计算，请复核并修改。

回复：同意审图意见。

设计时已考虑抗浮，基础计算结果
中抗浮稳定性满足不小于1.05。

提升泵房如下：
综合泵房如下：
1#提升泵站如下：
地基基础。

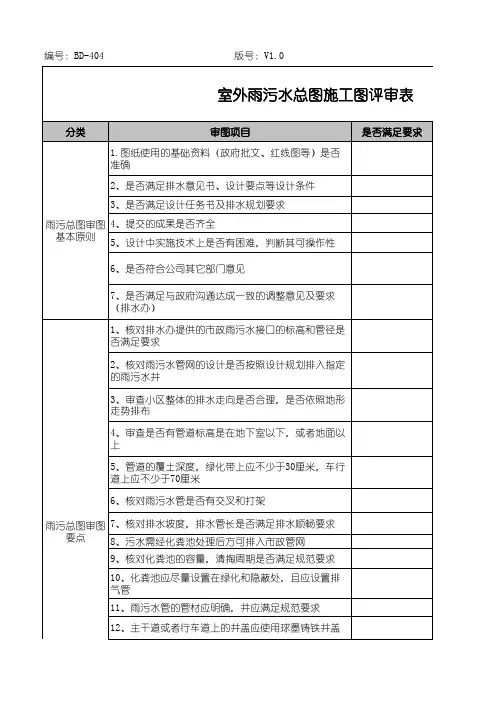

施工图纸自审提疑表一、引言在工程建设过程中，施工图纸的审查是至关重要的一环。

它决定了项目的规划、设计、施工以及最后的完成效果。

为了确保施工图纸的准确性和完整性，本文将详细介绍施工图纸自审提疑表及其重要性。

二、施工图纸自审提疑表概述施工图纸自审提疑表是一种用于审查施工图纸的工具，它帮助设计师、工程师和管理员等项目相关人员对图纸进行全面、细致的审查，以确保图纸的准确性和完整性。

该表格包含了各种需要检查的项目，包括设计理念、结构安全、建筑规范、施工工艺等。

三、施工图纸自审提疑表的重要性1、提高图纸准确性：通过使用施工图纸自审提疑表，可以确保图纸中的所有细节都被仔细审查，从而减少错误和疏漏，提高图纸的准确性。

2、提升施工效率：通过提前发现和解决问题，可以避免在施工过程中出现不必要的停工和返工，从而提高施工效率。

3、保障工程质量：施工图纸自审提疑表的使用，可以确保图纸满足所有相关标准和规范，从而保障了工程质量。

四、施工图纸自审提疑表的实施步骤1、组织专业团队：组织由设计师、工程师、技术专家等组成的专业团队，进行图纸审查。

2、制定审查计划：根据项目的实际情况，制定详细的审查计划，包括审查内容、时间、人员等。

3、填写自审提疑表：按照审查计划，使用施工图纸自审提疑表对图纸进行审查，并记录发现的问题和建议。

4、问题反馈与处理：将审查中发现的问题反馈给设计团队，并协商解决方案。

5、完成审查报告：根据审查结果，编写详细的审查报告，包括问题的描述、解决方案和建议等。

五、结论施工图纸自审提疑表是工程建设过程中不可或缺的一部分。

通过使用该工具，我们可以确保施工图纸的准确性和完整性，从而提高施工效率和质量。

因此，我们应该充分认识到施工图纸自审提疑表的重要性，并在实际工作中认真执行。

在任何建筑工程项目中，施工图纸的审查都是至关重要的环节。

这不仅涉及到工程的施工质量，也直接影响到工程的安全与效益。

本文将探讨施工图纸的自审与会审记录的重要性。

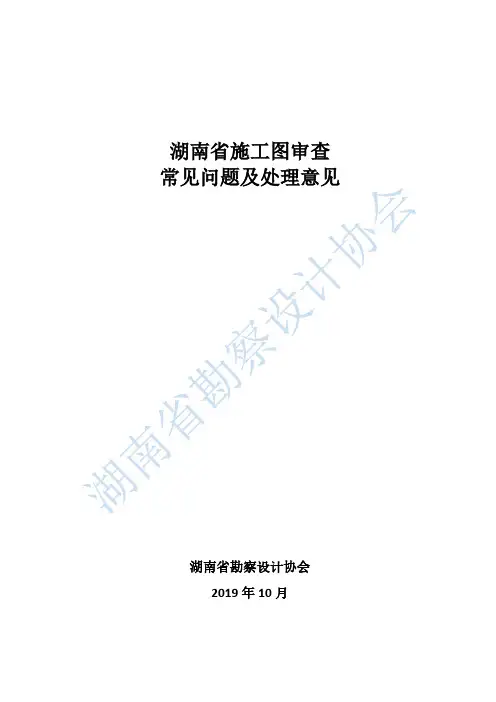

湖南省施工图审查常见问题及处理意见湖南省勘察设计协会2019年10月前言2018年12月，湖南省施工图审查实行“多审合一”“多图联审”。

全省建设工程住建、消防、人防施工图委托一家审查机构进行技术审查。

在审查过程中，有些审查机构反映部分设计标准条款理解存在争议，造成审查尺度不统一，甚至引发廉政风险。

为统一审查尺度，规范审查行为，加快审查效率，我们委托湖南湖大工程咨询有限责任公司牵头组织技术力量较强的勘察设计企业和审查机构编制湖南省施工图审查常见问题及处理意见。

前期，湖南湖大工程咨询有限责任公司征集整理归纳了常见争议条款和问题，分专业组织审查人员进行多次讨论，在广泛征求各方意见后形成本册处理意见，现向社会公开发布，请审查机构参照执行。

本册处理意见涵盖了房屋建筑工程建筑、结构、给排水、暖通、电气、岩土工程勘察以及市政工程道路、桥梁等专业内容。

在执行过程中如发现需要修改和补充之处，请及时将意见向湖南湖大工程咨询有限责任公司反馈，我们将根据实际情况集中组织修订，未修订之前审查机构仍需参考本册处理意见进行审查。

汇编单位：湖南湖大工程咨询有限责任公司湖南大学设计研究院有限公司汇编总负责人：杨博铭方厚辉主要汇编人：邓卫华（建筑）卜建华（结构）袁韧郑少平（给排水）陈萍（暖通）刘忠平（电气）黄鹏飞（岩土工程勘察）廖新辉（道路桥梁）汇编参与人：黄征孙博王玮陈晓陈依苒刘子毅黄频丁江弘张杰毛颖杰陈七五曾帅段煜钦张宁杨帆目录一、建筑 (2)（一）建筑设计 (2)（二）消防设计 (5)（三）建筑节能 (23)（四）装修设计 (24)（五）其他问题 (26)二、结构 (29)（一）荷载及作用 (29)（二）地基基础 (31)（三）结构体系 (33)（四）混凝土结构 (38)（五）多层砌体结构 (40)（六）钢结构 (42)（七）其它问题 (43)三、给排水 (46)（一）建筑给排水 (46)（二）消防给排水 (48)（三）室外给排水 (58)四、电气 (60)（一）强电部分 (60)（二）建筑智能化部分 (62)（三）消防部分 (62)（四）其他 (65)五、暖通 (66)（一）防烟系统 (67)（二）排烟系统 (70)（三）避难间防排烟 (78)（四）空调系统 (79)六、岩土工程勘察 (81)（一）文件资料 (81)（二）工程与勘察工作概况 (82)（三）场地环境与工程地质条件 (85)（四）岩土参数统计 (86)（五）岩土工程分析评价 (87)（六）附图、附表、附件 (96)（七）其他 (97)七、市政道路、桥梁工程 (101)（一）道路工程 (101)（二）桥梁工程 (104)一、建筑（一）建筑设计问题 1.施工图中建筑未满足日照要求，但规划已经评审通过，应如何处理?处理意见:建筑日照未满足要求时，应提出审查意见告知，能提供有相关规划批文的由相应职能部门负责，无法提供批文的由设计单位负责，审查时应按“必须修改（其它）”处理。

附录A河南绿色建筑施工图设计文件审查汇总表一、引言随着社会的进步和环保意识的不断提高，绿色建筑已成为现代社会的一种新趋势。

绿色建筑施工图设计文件审查是保证绿色建筑质量的重要环节，对于提高绿色建筑的环保性能、节能效果和舒适度具有重要意义。

为了规范绿色建筑施工图设计文件审查工作，提高审查效率，本文特制定本汇总表。

二、审查内容1、建筑设计（1）审查建筑物的平面设计，包括功能布局、空间利用、流线组织等是否符合绿色建筑标准。

（2）审查建筑立面设计是否符合节能、采光、通风等绿色建筑要求。

（3）审查建筑剖面设计是否满足自然通风、天然采光等绿色建筑性能要求。

2、结构设计（1）审查结构设计是否符合绿色建筑的结构安全、耐久性和抗震性能要求。

（2）审查结构设计中的材料使用是否符合绿色建筑的标准和要求。

3、给排水设计（1）审查给排水系统设计是否符合节能、节水、环保等绿色建筑要求。

（2）审查给排水材料的选择是否符合绿色建筑的标准和要求。

4、暖通空调设计（1）审查暖通空调系统设计是否符合节能、环保等绿色建筑要求。

（2）审查暖通空调设备的选择是否符合绿色建筑的标准和要求。

5、电气设计（1）审查电气系统设计是否符合节能、环保等绿色建筑要求。

（2）审查电气设备的使用是否符合绿色建筑的标准和要求。

三、审查流程1、初步审查：由建设单位提交完整的施工图设计文件，由审查机构进行初步审查。

2、详细审查：初步审查通过后，由审查机构进行详细审查，包括对各专业设计的审查和对施工图的综合审查。

3、专家评审：对于存在问题的施工图设计文件，由审查机构组织专家进行评审，提出整改意见。

4、整改复审：建设单位根据专家评审意见对施工图设计文件进行整改，然后提交整改后的文件进行复审。

5、审查通过：经初步审查、详细审查、专家评审和整改复审后，施工图设计文件审查通过，由审查机构出具审查合格证书。

6、备案存档：建设单位在取得审查合格证书后，应将施工图设计文件及审查合格证书交相关部门备案存档。

XXXX公司文件XXX〔2011〕XX号关于XXXXX输变电工程施工图预算的评审意见XXX供电局：受你局委托，我公司于XXXX年XX月XX日召开了XXXXX 输变电工程施工图预算评审会，XXX供电局、XXX设计咨询公司、XXX监理公司及我公司相关专业人员参加了会议，评审会形成了会议纪要。

XXXX年XX月XX日收到修改后的施工图预算，最终形成评审意见如下：一、工程概况根据XX电网公司XX部门批复的《关于XXX输变电工程初步设计评审意见的批复》(X电网（2010）XXX号文), 批复该工程概算：静态投资为XXXX万元，动态投资为XXXX万元。

XXX输变电工程由以下XX个单项工程组成：1．XXX变电站新建工程2．XXX变电站110kV间隔扩建工程（至XXX变）3．XXX变～XXX变110kV线路工程4．XXX变～XXX变光纤通信工程本工程建设单位为XXX供电局，施工图预算由XXX设计咨询有限公司编制完成。

二、建设规模（一）变电站部分1．主变规模：最终为2×40MV A，电压等级为110kV /35kV/10kV，本期为1×40MV A。

2．110kV：最终出线4回，采用单母线分段接线。

本期出线1回，至纳雍220kV变，线路-变压器组接线。

3．35kV：最终出线8回，采用单母线分段接线。

本期出线4回。

4．10kV无功补偿：最终补偿容量为4×4.2Mvar，本期2×4.2Mvar。

5．变电站采用南方电网标准设计CSG-110B-2B34AWD。

（二）间隔扩建部分本期扩建XXX变电站110kV间隔扩建1个。

（三）线路部分新建110kV线路13.2km，设计最大风速为27m/s，设计覆冰厚度为10mm，导线型号为LGJ-240/40。

地线一根为OPGW-24B1-80架空复合光缆（24芯），另外一根采用GJ-80镀锌钢绞线。

三、综合部分1. 项目划分及取费标准执行《电网工程建设预算编制与计算标准》（2006年版），2. 定额采用《电力建设工程预算定额建筑工程》（2006年版）、《电力建设工程预算定额电气设备安装工程》（2006年版）、《电力建设工程预算定额送电线路工程》（2006年版）、电力建设工程预算定额调试工程》（2006年版）、电力建设工程概预算定额补充本》（2006年版）、电力建设工程预算定额通信工程补充本》（2006年版）。

施工图审查意见汇总表一、概述施工图审查是建筑工程建设过程中的一个重要环节，是对设计质量和施工前准备工作的全面检查。

本文将详细介绍施工图审查意见汇总表的内容、目的和重要性，以及如何根据审查意见进行改进和优化。

二、施工图审查意见汇总表的内容施工图审查意见汇总表是对施工图设计文件全面审查后得出的总结性意见。

通常包括以下内容：1、审查目的：明确审查的目的和要求，如确保设计质量、安全性、合规性等。

2、审查范围：列出审查的具体项目和涉及的专业领域，如建筑、结构、给排水、电气等。

3、审查依据：列出审查所依据的国家标准、行业规范和其他相关法规。

4、审查要点：针对每个专业领域，提出审查的主要点，如结构安全性、设备运行可靠性等。

5、审查结果：对每个点进行详细描述，并提出审查意见和建议。

6、对整个施工图设计文件做出总体评价，指出优点和不足，并提出改进建议。

三、施工图审查意见汇总表的目的和重要性1、提高设计质量：通过对施工图的全面审查，发现并纠正设计中存在的问题，避免因设计缺陷导致的工程质量问题。

2、确保施工安全：审查意见汇总表重点施工过程中的安全隐患，提出相应的防范措施和建议，确保施工人员的生命安全。

3、降低成本：通过提前发现和解决设计中的问题，避免施工过程中因设计变更导致的成本增加。

4、优化设计方案：审查意见汇总表不仅指出问题，还提出优化建议。

这些建议有助于提高建筑的使用功能和性能，降低后期维护成本。

5、规范行业行为：审查意见汇总表对设计单位和施工单位具有一定的约束作用，促使他们更加遵守相关法规和规范，提高行业整体水平。

四、如何根据审查意见进行改进和优化1、认真对待审查意见：设计单位和施工单位应认真对待审查意见，充分了解每个建议背后的原因和目的。

2、及时调整设计方案：对于审查意见中指出的设计问题或不足，设计单位应及时进行调整和完善。

同时，应积极采纳审查意见中的优化建议。

3、加强内部沟通与协作：设计单位各专业之间、设计与施工单位之间应加强沟通与协作，确保问题的整改和优化方案的实施得到有效衔接。

承包工程施工图审查意见一、施工图设计合理性评估1、总体设计是否符合规划要求施工图应符合国家、地方规划相关的要求，包括建筑物高度、用地性质、绿化率等方面。

在审查中应注意施工图是否符合规划要求，并对不符合规划要求的地方提出修改意见。

2、结构设计是否合理结构设计是承包工程的关键部分，应保证结构的稳定性、安全性和经济性。

在审查中需对结构设计进行全面评估，包括结构类型、材料选用、承重能力等方面，确保其符合相关标准和规范。

3、设备选型是否合理设备选型应符合工程实际需求，同时考虑设备的性能、质量和价格等因素。

审查时需对设备选型进行评估，确保设备符合要求并能满足工程需要。

4、施工工艺是否合理施工工艺直接影响工程施工的效率和质量，应确保施工工艺合理、科学，能够实现工程建设的顺利进行。

在审查中需对施工工艺进行评估，提出必要的改进意见。

二、施工图绘制质量评估1、图纸完整性施工图应包括建筑、结构、给排水、电气等方面的详细设计内容，确保图纸的完整性和一致性。

在审查中应对施工图的完整性进行评估，确保各部分内容完善。

2、图纸标注清晰准确施工图的标注应清晰准确，包括文字说明、尺寸标注、符号标示等，确保施工人员能够准确理解图纸内容。

在审查中需对图纸标注进行评估，提出清晰准确的要求。

3、图纸比例正确施工图的比例应符合实际情况，保证图纸的可读性和可操作性。

在审查中应对图纸比例进行评估，确保比例的合理性。

4、图纸符合规范要求施工图应符合相关规范和标准的要求，包括建筑设计规范、建筑工程质量验收标准等。

在审查中需对图纸是否符合规范要求进行评估，确保图纸质量达到标准要求。

三、施工图审查意见1、对于不符合规划要求的设计，应提出修改意见，确保施工图符合规划要求。

2、对于不合理的结构设计，应提出改进意见，保证结构的稳定性和安全性。

3、对于不合理的设备选型，应提出更换意见，确保设备能够满足工程需要。

4、对于不合理的施工工艺，应提出改进意见，确保施工顺利进行。
