【CN210031640U】高架防撞墙墙面清洗装置【专利】

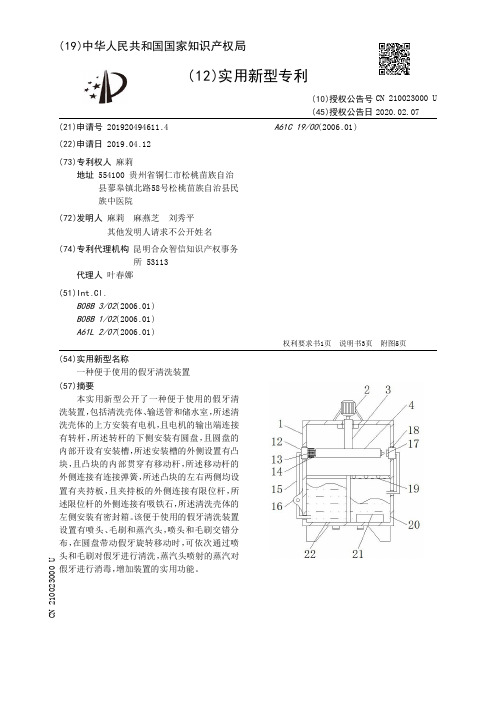

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920494611.4(22)申请日 2019.04.12(73)专利权人 麻莉地址 554100 贵州省铜仁市松桃苗族自治县蓼皋镇北路58号松桃苗族自治县民族中医院(72)发明人 麻莉　麻燕芝　刘秀平　其他发明人请求不公开姓名　(74)专利代理机构 昆明合众智信知识产权事务所 53113代理人 叶春娜(51)Int.Cl.B08B 3/02(2006.01)B08B 1/02(2006.01)A61L 2/07(2006.01)A61C 19/00(2006.01)(54)实用新型名称一种便于使用的假牙清洗装置(57)摘要本实用新型公开了一种便于使用的假牙清洗装置，包括清洗壳体、输送管和储水室，所述清洗壳体的上方安装有电机，且电机的输出端连接有转杆，所述转杆的下侧安装有圆盘，且圆盘的内部开设有安装槽，所述安装槽的外侧设置有凸块，且凸块的内部贯穿有移动杆，所述移动杆的外侧连接有连接弹簧，所述凸块的左右两侧均设置有夹持板，且夹持板的外侧连接有限位杆，所述限位杆的外侧连接有吸铁石，所述清洗壳体的左侧安装有密封箱。

该便于使用的假牙清洗装置设置有喷头、毛刷和蒸汽头，喷头和毛刷交错分布，在圆盘带动假牙旋转移动时，可依次通过喷头和毛刷对假牙进行清洗，蒸汽头喷射的蒸汽对假牙进行消毒，增加装置的实用功能。

权利要求书1页 说明书3页 附图5页CN 210023000 U 2020.02.07C N 210023000U权　利　要　求　书1/1页CN 210023000 U1.一种便于使用的假牙清洗装置，包括清洗壳体（1）、输送管（15）和储水室（22），其特征在于：所述清洗壳体（1）的上方安装有电机（2），且电机（2）的输出端连接有转杆（3），所述转杆（3）的下侧安装有圆盘（4），且圆盘（4）的内部开设有安装槽（6），所述安装槽（6）的外侧设置有凸块（5），且凸块（5）的内部贯穿有移动杆（7），所述移动杆（7）的外侧连接有连接弹簧（8），所述凸块（5）的左右两侧均设置有夹持板（10），且夹持板（10）的外侧连接有限位杆（11），所述限位杆（11）的外侧连接有吸铁石（9），所述清洗壳体（1）的左侧安装有密封箱（12），且密封箱（12）的右侧设置有喷头（13）和毛刷（14），所述输送管（15）连接在密封箱（12）的左侧，且输送管（15）的下方安装有水泵（16），所述储水室（22）设置在清洗壳体（1）内部的左下方，且储水室（22）的右方设置有加热室（20），所述加热室（20）的内部安装有加热管（21），且加热室（20）的上方安装有过滤板（19），所述清洗壳体（1）的右侧安装有蒸汽箱（18），且蒸汽箱（18）的左侧安装有蒸汽头（17）。

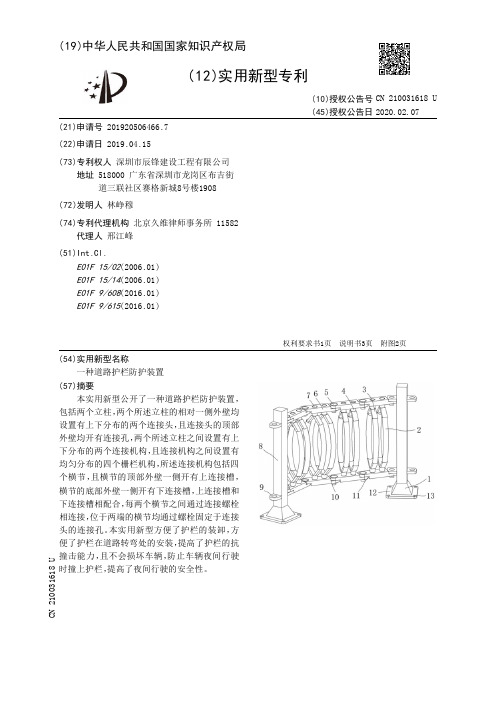

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920506466.7(22)申请日 2019.04.15(73)专利权人 深圳市辰锋建设工程有限公司地址 518000 广东省深圳市龙岗区布吉街道三联社区赛格新城8号楼1908(72)发明人 林峥穆　(74)专利代理机构 北京久维律师事务所 11582代理人 邢江峰(51)Int.Cl.E01F 15/02(2006.01)E01F 15/14(2006.01)E01F 9/608(2016.01)E01F 9/615(2016.01)(54)实用新型名称一种道路护栏防护装置(57)摘要本实用新型公开了一种道路护栏防护装置，包括两个立柱，两个所述立柱的相对一侧外壁均设置有上下分布的两个连接头，且连接头的顶部外壁均开有连接孔，两个所述立柱之间设置有上下分布的两个连接机构，且连接机构之间设置有均匀分布的四个栅栏机构，所述连接机构包括四个横节，且横节的顶部外壁一侧开有上连接槽，横节的底部外壁一侧开有下连接槽，上连接槽和下连接槽相配合，每两个横节之间通过连接螺栓相连接，位于两端的横节均通过螺栓固定于连接头的连接孔。

本实用新型方便了护栏的装卸，方便了护栏在道路转弯处的安装，提高了护栏的抗撞击能力，且不会损坏车辆，防止车辆夜间行驶时撞上护栏，提高了夜间行驶的安全性。

权利要求书1页 说明书3页 附图2页CN 210031618 U 2020.02.07C N 210031618U权　利　要　求　书1/1页CN 210031618 U1.一种道路护栏防护装置，包括两个立柱(8)，其特征在于，两个所述立柱(8)的相对一侧外壁均设置有上下分布的两个连接头(9)，且连接头(9)的顶部外壁均开有连接孔，两个所述立柱(8)之间设置有上下分布的两个连接机构，且连接机构之间设置有均匀分布的四个栅栏机构，所述连接机构包括四个横节(6)，且横节(6)的顶部外壁一侧开有上连接槽(10)，横节(6)的底部外壁一侧开有下连接槽(11)，上连接槽(10)和下连接槽(11)相配合，每两个横节(6)之间通过连接螺栓(5)相连接，位于两端的横节(6)均通过螺栓固定于连接头(9)的连接孔，所述栅栏机构包括两个橡胶条(2)，且橡胶条(2)的顶部外壁和底部外壁均粘接有连接条(3)，每两个所述连接条(3)的一端设置有同一个连接杆(4)，且每两个连接条(3)之间成三十至四十五度角，连接杆(4)的一端通过固定螺栓(7)连接于横节(6)的一侧外壁。

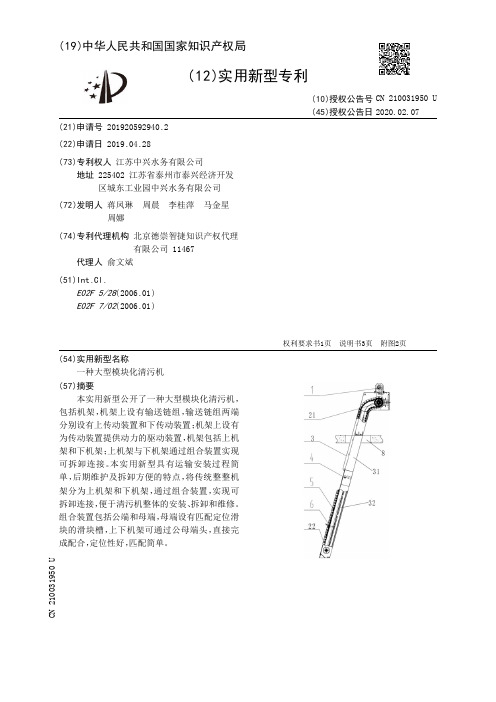

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920592940.2(22)申请日 2019.04.28(73)专利权人 江苏中兴水务有限公司地址 225402 江苏省泰州市泰兴经济开发区城东工业园中兴水务有限公司

(72)发明人 蒋凤琳　周晨　李桂萍　马金星　周娜　

(74)专利代理机构 北京德崇智捷知识产权代理有限公司 11467代理人 俞文斌

(51)Int.Cl.E02F 5/28(2006.01)

E02F 7/02(2006.01)

(54)实用新型名称一种大型模块化清污机(57)摘要本实用新型公开了一种大型模块化清污机，包括机架，机架上设有输送链组，输送链组两端分别设有上传动装置和下传动装置；机架上设有为传动装置提供动力的驱动装置，机架包括上机架和下机架；上机架与下机架通过组合装置实现可拆卸连接。本实用新型具有运输安装过程简单，后期维护及拆卸方便的特点，将传统整整机架分为上机架和下机架，通过组合装置，实现可拆卸连接，便于清污机整体的安装、拆卸和维修。组合装置包括公端和母端，母端设有匹配定位滑块的滑块槽，上下机架可通过公母端头，直接完成配合，定位性好，匹配简单。

权利要求书1页 说明书3页 附图2页

CN 210031950 U2020.02.07

CN 210031950 U1.一种大型模块化清污机，包括机架(3)，所述机架(3)上设有输送链组(5)，所述输送链组(5)两端分别设有上传动装置(21)和下传动装置(22)；所述机架(3)上设有为传动装置(21)提供动力的驱动装置(1)，其特征在于：所述机架(3)包括上机架(31)和下机架(32)；所述上机架(31)与所述下机架(32)通过组合装置(4)实现可拆卸连接。2.根据权利要求1所述的一种大型模块化清污机，其特征在于：所述组合装置(4)包括公端(41)和与所述公端(41)配合的母端(42)；所述公端(41)前端均匀分布有若干定位滑块(411)，所述母端(42)设有匹配所述定位滑块(411)的滑块槽(421)。3.根据权利要求2所述的一种大型模块化清污机，其特征在于：所述定位滑块(411)上设有一个销孔(422)；所述滑块槽(421)沿所述定位滑块(411)插合方向上设有若干销孔(422)；所述定位滑块(411)和滑块槽(421)为销连接。4.根据权利要求2所述的一种大型模块化清污机，其特征在于：所述组合装置(4)还包括限位卡槽(45)，所述限位卡槽(45)内设有用于遮挡所述定位滑块(411)和滑块槽(421)的限位板(44)。5.根据权利要求2所述的一种大型模块化清污机，其特征在于：所述定位滑块(411)和滑块槽(421)间还设有导向滑轨(43)。6.根据权利要求1-5中任一所述的一种大型模块化清污机，其特征在于：所述输送链组(5)上设有耙斗(6)。

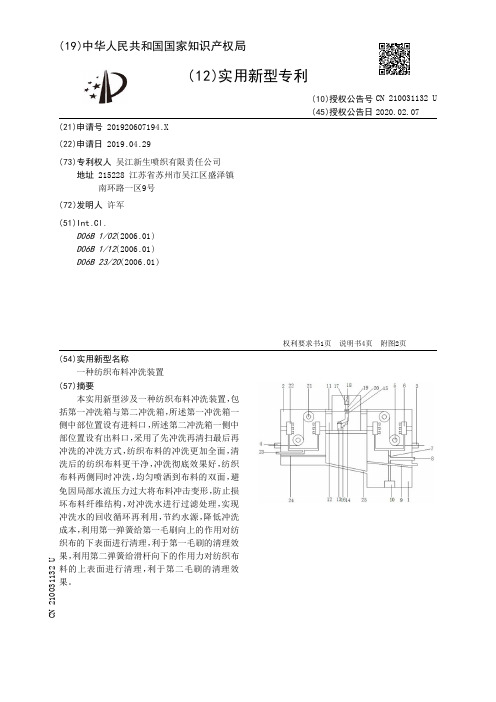

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920607194.X(22)申请日 2019.04.29(73)专利权人 吴江新生喷织有限责任公司地址 215228 江苏省苏州市吴江区盛泽镇南环路一区9号(72)发明人 许军　(51)Int.Cl.D06B 1/02(2006.01)D06B 1/12(2006.01)D06B 23/20(2006.01)(54)实用新型名称一种纺织布料冲洗装置(57)摘要本实用新型涉及一种纺织布料冲洗装置，包括第一冲洗箱与第二冲洗箱，所述第一冲洗箱一侧中部位置设有进料口，所述第二冲洗箱一侧中部位置设有出料口，采用了先冲洗再清扫最后再冲洗的冲洗方式，纺织布料的冲洗更加全面，清洗后的纺织布料更干净，冲洗彻底效果好，纺织布料两侧同时冲洗，均匀喷洒到布料的双面，避免因局部水流压力过大将布料冲击变形，防止损坏布料纤维结构，对冲洗水进行过滤处理，实现冲洗水的回收循环再利用，节约水源，降低冲洗成本，利用第一弹簧给第一毛刷向上的作用对纺织布的下表面进行清理，利于第一毛刷的清理效果，利用第二弹簧给滑杆向下的作用力对纺织布料的上表面进行清理，利于第二毛刷的清理效果。

权利要求书1页 说明书4页 附图2页CN 210031132 U 2020.02.07C N 210031132U权　利　要　求　书1/1页CN 210031132 U1.一种纺织布料冲洗装置，包括第一冲洗箱（1）与第二冲洗箱（2），其特征在于：所述第一冲洗箱（1）一侧中部位置设有进料口（3），所述第二冲洗箱（2）一侧中部位置设有出料口（4），所述第一冲洗箱（1）内腔纵向方向上设有第一导向辊组（5），所述第一导向辊组（5）两侧之间的所述第一冲洗箱（1）内壁均通过连接杆固定连接有第一冲洗喷头（6），所述第一冲洗喷头（6）底部通过输水管连接三通阀（7）一端，所述三通阀（7）一端连接第一进水管（8），且所述第一进水管（8）延伸至所述第一冲洗箱（1）外侧，所述第一进水管（8）下方的所述第一冲洗箱（1）设有倾斜排水板（9），所述三通阀（7）另一端通过输水管贯穿所述倾斜排水板（9）连接水泵（10），且所述水泵（10）设于所述第一冲洗箱（1）内腔底部，所述第一冲洗箱（1）与第二冲洗箱（2）一侧顶部水平方向上均设有输料口（11），所述输料口（11）之间连通清扫箱（12）两侧中部位置，所述清扫箱（12）内腔底部固定连接有支撑柱（13），所述支撑柱（13）顶部通过转轴转动连接支撑杆（14）底部，所述支撑杆（14）顶部设有第一毛刷（15），所述支撑柱（13）一侧中部位置通过第一弹簧（16）连接所述支撑杆（14）中部位置，所述清扫箱（12）内腔顶部固定连接有套筒（17），所述套筒（17）内腔通过第二弹簧（18）滑动连接滑杆（19），所述滑杆（19）底部设有第二毛刷（20），所述第二冲洗箱（2）内腔纵向方向上设有第二导向辊组（21），所述第二导向辊组（21）两侧的所述第二冲洗箱（2）内壁均通过连接杆固定连接有第二冲洗喷头（22），所述第二冲洗喷头（22）底部通过输水管连接第二进水管（23），且所述第二进水管（23）一端延伸至所述第二冲洗箱（2）外，所述第二进水管（23）下方的所述第二冲洗箱（2）内腔设有过滤板（24），所述第二冲洗箱（2）一侧底部通过冲洗水回收管（25）连接所述倾斜排水板（9）下方的所述第一冲洗箱（1）一侧。
