房屋建筑制图统一国家标准

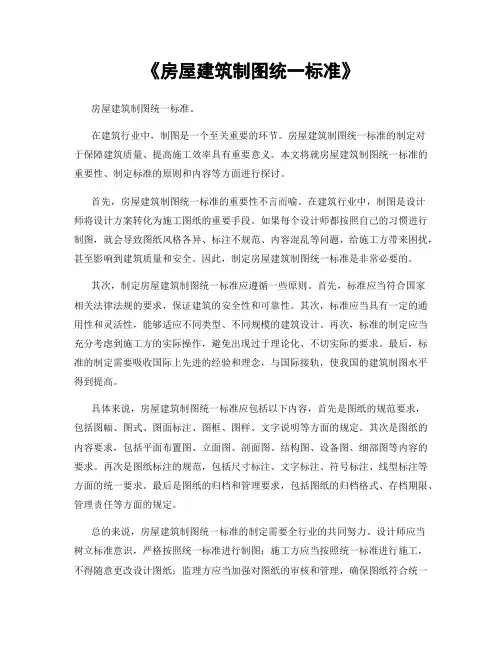

《房屋建筑制图统一标准》房屋建筑制图统一标准。

在建筑行业中，制图是一个至关重要的环节。

房屋建筑制图统一标准的制定对于保障建筑质量、提高施工效率具有重要意义。

本文将就房屋建筑制图统一标准的重要性、制定标准的原则和内容等方面进行探讨。

首先，房屋建筑制图统一标准的重要性不言而喻。

在建筑行业中，制图是设计师将设计方案转化为施工图纸的重要手段。

如果每个设计师都按照自己的习惯进行制图，就会导致图纸风格各异、标注不规范、内容混乱等问题，给施工方带来困扰，甚至影响到建筑质量和安全。

因此，制定房屋建筑制图统一标准是非常必要的。

其次，制定房屋建筑制图统一标准应遵循一些原则。

首先，标准应当符合国家相关法律法规的要求，保证建筑的安全性和可靠性。

其次，标准应当具有一定的通用性和灵活性，能够适应不同类型、不同规模的建筑设计。

再次，标准的制定应当充分考虑到施工方的实际操作，避免出现过于理论化、不切实际的要求。

最后，标准的制定需要吸收国际上先进的经验和理念，与国际接轨，使我国的建筑制图水平得到提高。

具体来说，房屋建筑制图统一标准应包括以下内容，首先是图纸的规范要求，包括图幅、图式、图面标注、图框、图样、文字说明等方面的规定。

其次是图纸的内容要求，包括平面布置图、立面图、剖面图、结构图、设备图、细部图等内容的要求。

再次是图纸标注的规范，包括尺寸标注、文字标注、符号标注、线型标注等方面的统一要求。

最后是图纸的归档和管理要求，包括图纸的归档格式、存档期限、管理责任等方面的规定。

总的来说，房屋建筑制图统一标准的制定需要全行业的共同努力。

设计师应当树立标准意识，严格按照统一标准进行制图；施工方应当按照统一标准进行施工，不得随意更改设计图纸；监理方应当加强对图纸的审核和管理，确保图纸符合统一标准。

只有这样，才能真正做到图纸统一、标准统一，提高建筑质量，促进建筑行业的健康发展。

综上所述，房屋建筑制图统一标准的制定对于建筑行业来说具有重要意义。

房屋建筑制图统一标准GB/T 50001—2001条文说明1.0.1 本条文在原基础上进行了调整，使文字含义更加严密、准确.1.0。

2 本条规定了在工程制图专业方面的适用范围。

1。

0。

3 本条为新增条文，明确了适用于手工制图与计算机制图两种方式.1。

0.4 本条规定了适用的三大类工程制图，即①设计图、竣工图；②实测图；③通用设计图、标准设计图2 图纸幅面规格与图纸编排顺序2。

1 图纸幅面2.1。

1 表2。

1。

1幅面及图框尺寸与《技术制图——图纸幅面和规格》(GB/T 14689-93）规定一致，但图框内标题栏略有调整,见2.2。

1。

2。

2 标题栏与会签栏2.2。

1 鉴于当前各设计单位标题栏的内容增多,有时还需要加入外文的实际情况，提供了两种标题栏尺寸供选用，即200×30~50（200长度可以使A4立式幅面中的标题栏成为通栏）和240×30～40.标题栏内容的划分仅为示意，给各设计单位以灵活性。

2。

2。

2 由于目前标题栏中的签字过于潦草,难以识别，本条文增加了签字区应包含实名列和签名列的规定。

同时，在需要增加“中华人民共和国”字样时,可设定在设计单位名称的上方或左方两种位置。

2。

2。

3 根据实际需要，将会签栏的长度由原来的75延长为100,与2。

2.2的理由相同，目的是为了增加“实名列"的空间.3 图线3。

0.1 表3.0。

1根据《技术制图——图线》（GB/T 17450—1988)调整了线宽比，即粗线:中粗线:细线=4：2:1 3.0.2 表3。

0。

2根据《技术制图——图线》修正了部分图线的名称（见表1）。

4 字体4.0.2 鉴于在实际制图中，2。

5mm高的文字过小，在字高系列中删除。

4。

0.5 根据《技术制图-—字体》（GB/T 14691-93)的规定,修订了拉丁字母、阿拉伯数字和罗马数字的书写格式。

5 比例5.0.2 参照《技术制图—-比例》(GB/T 14690—93)5。

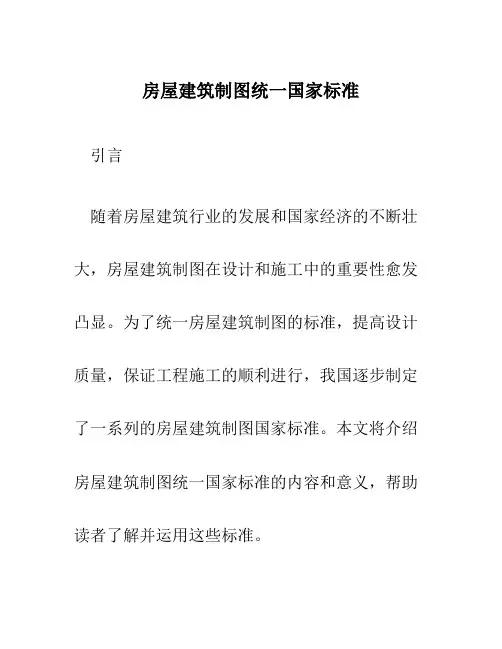

房屋建筑制图统一国家标准引言随着房屋建筑行业的发展和国家经济的不断壮大，房屋建筑制图在设计和施工中的重要性愈发凸显。

为了统一房屋建筑制图的标准，提高设计质量，保证工程施工的顺利进行，我国逐步制定了一系列的房屋建筑制图国家标准。

本文将介绍房屋建筑制图统一国家标准的内容和意义，帮助读者了解并运用这些标准。

房屋建筑制图的重要性房屋建筑制图是建筑项目中不可或缺的一环。

它是将设计方案转化为具体图纸的过程，为施工提供准确的指导。

合理、准确的制图可以提高施工效率，避免施工过程中出现的失误和纠纷。

因此，建筑师和工程施工人员必须理解并遵守房屋建筑制图的国家标准，确保设计方案的准确传达和施工的顺利进行。

为了促进我国房屋建筑制图的发展和提高设计施工水平，国家相继制定了一系列房屋建筑制图的标准。

这些标准主要包括建筑工程图纸标准、建筑结构制图标准、建筑给排水制图标准、建筑电气制图标准等。

通过制定这些标准，可以统一制图的规范和要求，促进制图的标准化和信息化，提高工程质量和效益。

1. 建筑工程图纸标准建筑工程图纸标准是房屋建筑制图中的核心标准，它规定了图纸的布局、比例、图框、图例等技术要求。

这些要求确保了图纸的清晰度、易读性和准确性，提高了施工效率和质量。

建筑工程图纸标准还规定了各类图纸的命名和编号方法，便于管理和查询。

2. 建筑结构制图标准建筑结构制图标准是针对建筑的结构部分制定的，它规定了结构图纸的符号、尺寸和标注等技术要求。

这些要求确保结构图纸的准确性和可读性，方便施工人员进行测量和操作。

建筑结构制图标准还规定了不同类型的结构图纸的要求，包括框架结构、钢结构、混凝土结构等。

3. 建筑给排水制图标准建筑给排水制图标准是针对建筑的给水、排水系统制定的，它规定了给排水图纸的符号、尺寸和标注等技术要求。

这些要求确保给排水图纸的清晰性和可读性，方便施工人员进行安装和维修。

建筑给排水制图标准还规定了给排水系统的设计和施工要求，包括管道材料、管径计算、安装高度等。

房屋建筑制图统一标准GB/T 50001—2001条文说明1.0.1 本条文在原基础上进行了调整，使文字含义更加严密、准确。

1.0.2 本条规定了在工程制图专业方面的适用范围。

1.0.3 本条为新增条文，明确了适用于手工制图与计算机制图两种方式。

1.0.4 本条规定了适用的三大类工程制图，即①设计图、竣工图；②实测图；③通用设计图、标准设计图2 图纸幅面规格与图纸编排顺序2.1 图纸幅面2.1.1 表2.1.1幅面及图框尺寸与《技术制图——图纸幅面和规格》(GB/T 14689-93)规定一致，但图框内标题栏略有调整，见2.2.1。

2.2 标题栏与会签栏2.2.1 鉴于当前各设计单位标题栏的内容增多,有时还需要加入外文的实际情况，提供了两种标题栏尺寸供选用，即200×30～50(200长度可以使A4立式幅面中的标题栏成为通栏)和240×30～40。

标题栏内容的划分仅为示意，给各设计单位以灵活性。

2.2.2 由于目前标题栏中的签字过于潦草，难以识别，本条文增加了签字区应包含实名列和签名列的规定。

同时，在需要增加“中华人民共和国”字样时，可设定在设计单位名称的上方或左方两种位置。

2.2.3 根据实际需要，将会签栏的长度由原来的75延长为100，与2.2.2的理由相同，目的是为了增加“实名列”的空间。

3 图线3.0.1 表3.0.1根据《技术制图——图线》(GB/T 17450-1988)调整了线宽比，即粗线:中粗线:细线=4:2:1 3.0.2 表3.0.2根据《技术制图——图线》修正了部分图线的名称(见表1)。

4 字体4.0.2 鉴于在实际制图中，2.5mm高的文字过小，在字高系列中删除。

4.0.5 根据《技术制图——字体》(GB/T 14691-93)的规定，修订了拉丁字母、阿拉伯数字和罗马数字的书写格式。

5 比例5.0.2 参照《技术制图——比例》(GB/T 14690-93)5.1条增加了文字，强调比例的符号为“:”,其他表示方法是不允许的，例如有建议用“1/100”来表示。

中华人民共和国国家标准房屋建筑制图统一标准GB 50001—2010Unified standard for building drawings2010—08—18发布2011—03—01实施中华人民共和国住房和城乡建设部、中华人民共和国国家质量监督检验检疫总局联合发布前言根据住房和城乡建设部《关于印发（2008年工程建设标准规范制订计划(第一批))的通知》(建标[2008]102号)的要求，由中国建筑标准设计研究院会同有关单位在原《房屋建筑制图统一标准》GB/T 50001-2001的基础上修订而成的。

本标准在修订过程中，编制组经过广泛调查研究，认真总结工程实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，最后经审查定稿。

本标准共分14章和2个附录，主要技术内容包括：总则、术语、图纸幅面规格与图纸编排顺序、图线、字体、比例、符号、定位轴线、常用建筑材料图例、图样画法、尺寸标注、计算机制图文件、计算机制图文件图层、计算机制图规则。

本标准修订的主要技术内容是：1.增加了计算机制图文件、计算机制图图层和计算机制图规则等内容；2.调整了图纸标题栏和字体高度等内容；3.增加了图线等内容。

本标准由住房和城乡建设部负责管理，由中国建筑标准设计研究院负责具体技术内容的解释。

执行过程中如有意见和建议，请寄送中国建筑标准设计研究院(北京市海淀区首体南路9号主语国际2号楼，邮政编码100048)。

主编单位：中国建筑标准设计研究院参编单位：北京市建筑设计研究院天津市建筑设计研究院华东建筑设计研究院有限公司中科院建筑设计研究有限公司北京理正软件设计研究院有限公司北京天正工程软件有限公司主要起草人：孙国锋、张树君、杜志杰、赵贵华、卜一秋、韩慧卿、刘欣、张凤新、徐浩、吴正、王冬松、陈卫、林卫平主要审查人：何玉如、费麟、徐宇宾、白红卫、石定稷、苗茁、刘杰、王鹏、董静茹、寇九贵、胡纯炀、张同亿1 总则为了统一房屋建筑制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、审查、存档的要求，适应工程建设的需要，制定本标准。
