《房屋建筑制图统一标准》

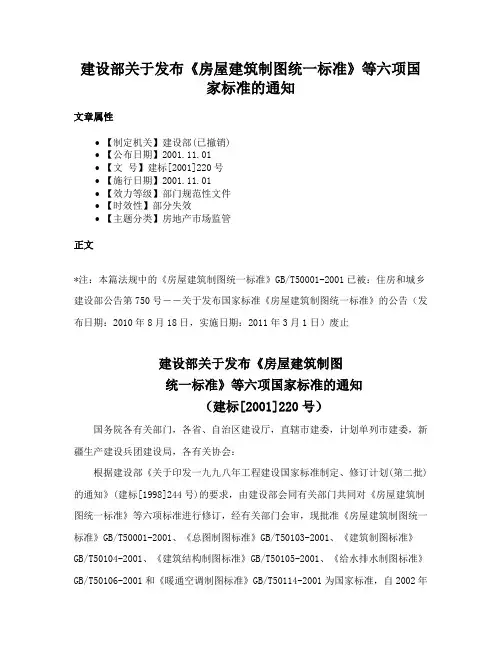

建设部关于发布《房屋建筑制图统一标准》等六项国家标准的通知文章属性•【制定机关】建设部(已撤销)•【公布日期】2001.11.01•【文号】建标[2001]220号•【施行日期】2001.11.01•【效力等级】部门规范性文件•【时效性】部分失效•【主题分类】房地产市场监管正文*注：本篇法规中的《房屋建筑制图统一标准》GB/T50001-2001已被：住房和城乡建设部公告第750号－－关于发布国家标准《房屋建筑制图统一标准》的公告（发布日期：2010年8月18日，实施日期：2011年3月1日）废止建设部关于发布《房屋建筑制图统一标准》等六项国家标准的通知（建标[2001]220号）国务院各有关部门，各省、自治区建设厅，直辖市建委，计划单列市建委，新疆生产建设兵团建设局，各有关协会：根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T50001-2001、《总图制图标准》GB/T50103-2001、《建筑制图标准》GB/T50104-2001、《建筑结构制图标准》GB/T50105-2001、《给水排水制图标准》GB/T50106-2001和《暖通空调制图标准》GB/T50114-2001为国家标准，自2002年3月1日起施行。

原《房屋建筑制图统一标准》GBJ1-86、《总图制图标准》GBJ103-87、《建筑制图标准》GBJ104-87、《建筑结构制图标准》GBJ105-87、《给水排水制图标准》GBJ106-87和《暖通空调制图标准》GBJ114-88同时废止。

本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。

建设部二00一年十一月一日。

房屋建筑制图统一标准随着中国城市化进程的不断加速，房屋建设也越来越成为人们关注的焦点。

房屋建筑制图作为建筑设计的重要环节，对于房屋的建设质量和安全性有着至关重要的影响。

为了保证房屋建筑制图的规范性和统一性，国家出台了《房屋建筑制图统一标准》，本文将对该标准进行详细介绍。

一、标准的制定背景房屋建筑制图是建筑设计的重要环节，其规范性和统一性对于房屋建设的质量和安全性有着至关重要的影响。

然而，在我国，由于地区、行业和企业之间的差异，房屋建筑制图标准存在着不统一的情况，这给房屋建设带来了一定的风险和不确定性。

为了解决这一问题，国家建筑标准化技术委员会于2013年开始制定《房屋建筑制图统一标准》。

二、标准的主要内容1. 建筑制图的基本要求该标准规定了建筑制图的基本要求，包括制图的范围、比例、图幅、数字化要求等。

其中，数字化要求是该标准的一个重要内容，要求建筑制图必须采用计算机辅助设计（CAD）技术，制图文件必须符合国家相关标准和规范。

2. 建筑平面图的制图要求该标准对建筑平面图的制图要求进行了详细的规定，包括建筑平面图的内容、符号、图例、注释、比例尺、图幅、标高等方面。

其中，建筑平面图的内容是该标准的一个重点内容，要求建筑平面图必须包括建筑物的轮廓线、内部空间布局、门窗位置、构造方式等信息。

3. 建筑立面图的制图要求该标准对建筑立面图的制图要求进行了详细的规定，包括建筑立面图的内容、符号、图例、注释、比例尺、图幅、标高等方面。

其中，建筑立面图的内容是该标准的一个重点内容，要求建筑立面图必须包括建筑物的高度、层数、立面构造、窗户、门、外墙等信息。

4. 建筑构造图的制图要求该标准对建筑构造图的制图要求进行了详细的规定，包括建筑构造图的内容、符号、图例、注释、比例尺、图幅、标高等方面。

其中，建筑构造图的内容是该标准的一个重点内容，要求建筑构造图必须包括建筑物的结构体系、材料、尺寸、连接方式等信息。

5. 建筑设备图的制图要求该标准对建筑设备图的制图要求进行了详细的规定，包括建筑设备图的内容、符号、图例、注释、比例尺、图幅、标高等方面。

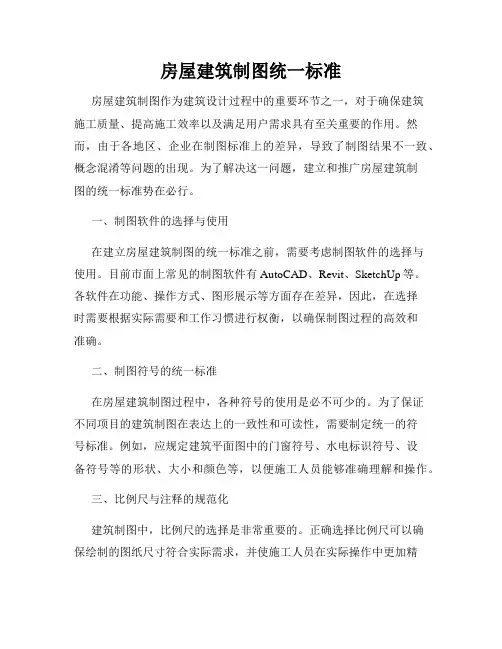

房屋建筑制图统一标准房屋建筑制图作为建筑设计过程中的重要环节之一，对于确保建筑施工质量、提高施工效率以及满足用户需求具有至关重要的作用。

然而，由于各地区、企业在制图标准上的差异，导致了制图结果不一致、概念混淆等问题的出现。

为了解决这一问题，建立和推广房屋建筑制图的统一标准势在必行。

一、制图软件的选择与使用在建立房屋建筑制图的统一标准之前，需要考虑制图软件的选择与使用。

目前市面上常见的制图软件有AutoCAD、Revit、SketchUp等。

各软件在功能、操作方式、图形展示等方面存在差异，因此，在选择时需要根据实际需要和工作习惯进行权衡，以确保制图过程的高效和准确。

二、制图符号的统一标准在房屋建筑制图过程中，各种符号的使用是必不可少的。

为了保证不同项目的建筑制图在表达上的一致性和可读性，需要制定统一的符号标准。

例如，应规定建筑平面图中的门窗符号、水电标识符号、设备符号等的形状、大小和颜色等，以便施工人员能够准确理解和操作。

三、比例尺与注释的规范化建筑制图中，比例尺的选择是非常重要的。

正确选择比例尺可以确保绘制的图纸尺寸符合实际需求，并使施工人员在实际操作中更加精确。

同时，在制图过程中，需要对相关图形、尺寸、标注等进行统一的注释规范，以确保人们能够准确理解图纸内容。

四、图纸的格式和布局规范为了提高图纸的可读性和美观度，需要对图纸的格式和布局进行规范。

例如，图纸的标题、编码、比例尺、图例等在整张图纸上的位置和形式应统一，以便读者能够方便地找到所需信息。

此外，图纸的字体、线型、线宽等细节也需要统一，从而保证整个图纸的一致性。

五、质量控制与提升建立房屋建筑制图统一标准的目的是为了提高制图质量。

除了符号的统一和格式的规范外，还应建立一套质量控制体系，包括图纸审查、错误纠正、反馈机制等，以及培训和交流机制，提升相关人员的制图能力和专业水平。

六、推广与应用制图标准的推广与应用是关键环节。

相关部门应该制定推广方案，包括培训、宣传、示范工程等。

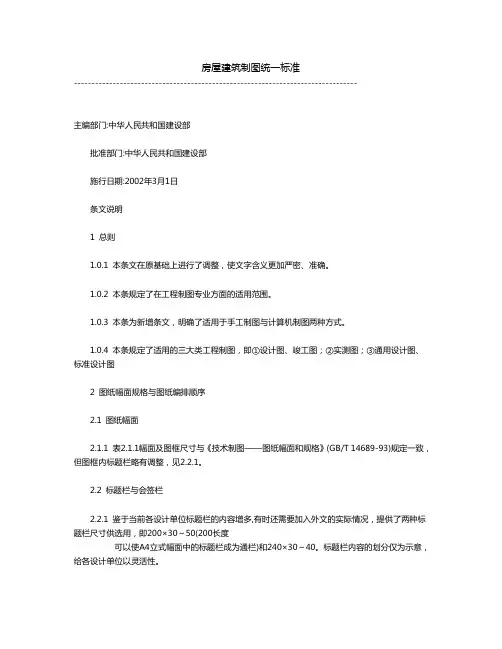

房屋建筑制图统一标准--------------------------------------------------------------------------------主编部门:中华人民共和国建设部批准部门:中华人民共和国建设部施行日期:2002年3月1日条文说明1 总则1.0.1 本条文在原基础上进行了调整，使文字含义更加严密、准确。

1.0.2 本条规定了在工程制图专业方面的适用范围。

1.0.3 本条为新增条文，明确了适用于手工制图与计算机制图两种方式。

1.0.4 本条规定了适用的三大类工程制图，即①设计图、竣工图；②实测图；③通用设计图、标准设计图2 图纸幅面规格与图纸编排顺序2.1 图纸幅面2.1.1 表2.1.1幅面及图框尺寸与《技术制图——图纸幅面和规格》(GB/T 14689-93)规定一致，但图框内标题栏略有调整，见2.2.1。

2.2 标题栏与会签栏2.2.1 鉴于当前各设计单位标题栏的内容增多,有时还需要加入外文的实际情况，提供了两种标题栏尺寸供选用，即200×30～50(200长度可以使A4立式幅面中的标题栏成为通栏)和240×30～40。

标题栏内容的划分仅为示意，给各设计单位以灵活性。

2.2.2 由于目前标题栏中的签字过于潦草，难以识别，本条文增加了签字区应包含实名列和签名列的规定。

同时，在需要增加“中华人民共和国”字样时，可设定在设计单位名称的上方或左方两种位置。

2.2.3 根据实际需要，将会签栏的长度由原来的75延长为100，与2.2.2的理由相同，目的是为了增加“实名列”的空间。

3 图线3.0.1 表3.0.1根据《技术制图——图线》(GB/T 17450-1988)调整了线宽比，即粗线:中粗线:细线=4:2:13.0.2 表3.0.2根据《技术制图——图线》修正了部分图线的名称(见表1)。

4 字体4.0.2 鉴于在实际制图中，2.5mm高的文字过小，在字高系列中删除。

中华人民共和国国家标准房屋建筑制图统一标准GB 50001—2010Unified standard for building drawings2010—08—18发布2011—03—01实施中华人民共和国住房和城乡建设部、中华人民共和国国家质量监督检验检疫总局联合发布前言根据住房和城乡建设部《关于印发（2008年工程建设标准规范制订计划(第一批))的通知》(建标[2008]102号)的要求，由中国建筑标准设计研究院会同有关单位在原《房屋建筑制图统一标准》GB/T 50001-2001的基础上修订而成的。

本标准在修订过程中，编制组经过广泛调查研究，认真总结工程实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，最后经审查定稿。

本标准共分14章和2个附录，主要技术内容包括：总则、术语、图纸幅面规格与图纸编排顺序、图线、字体、比例、符号、定位轴线、常用建筑材料图例、图样画法、尺寸标注、计算机制图文件、计算机制图文件图层、计算机制图规则。

本标准修订的主要技术内容是：1.增加了计算机制图文件、计算机制图图层和计算机制图规则等内容；2.调整了图纸标题栏和字体高度等内容；3.增加了图线等内容。

本标准由住房和城乡建设部负责管理，由中国建筑标准设计研究院负责具体技术内容的解释。

执行过程中如有意见和建议，请寄送中国建筑标准设计研究院(北京市海淀区首体南路9号主语国际2号楼，邮政编码100048)。

主编单位：中国建筑标准设计研究院参编单位：北京市建筑设计研究院天津市建筑设计研究院华东建筑设计研究院有限公司中科院建筑设计研究有限公司北京理正软件设计研究院有限公司北京天正工程软件有限公司主要起草人：孙国锋、张树君、杜志杰、赵贵华、卜一秋、韩慧卿、刘欣、张凤新、徐浩、吴正、王冬松、陈卫、林卫平主要审查人：何玉如、费麟、徐宇宾、白红卫、石定稷、苗茁、刘杰、王鹏、董静茹、寇九贵、胡纯炀、张同亿1 总则为了统一房屋建筑制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、审查、存档的要求，适应工程建设的需要，制定本标准。
