建筑工程制图规范在建筑工程中，制图是非常重要的环节之一，它是建筑设计与实际施工之间的桥梁。

为了确保建筑工程的设计、施工与使用的统一性、合理性和可行性，制图必须符合一定的规范。

本文将从建筑工程制图的概念、表达要求和常用符号等方面，介绍建筑工程制图规范。

一、建筑工程制图的概念建筑工程制图是指将建筑设计方案用图形的形式进行表达和传递的过程。

它包括建筑图纸的绘制和建筑图样的标注、注释等操作。

建筑工程制图不仅要准确、明确地表达设计意图，还要能够为施工提供清晰的指导。

建筑工程制图可以分为平面图、立面图、剖面图、施工图等不同类型。

每一种图纸都有自己的要求和规范，以保证设计的准确性和可操作性。

二、建筑工程制图的表达要求1. 尺寸与比例：建筑图纸中的尺寸必须准确，并且符合比例关系。

通常使用原比例和放大比例两种方式表达。

2. 符号与标识：建筑图纸中的符号和标识要统一清晰，以确保不同人员能够准确理解。

3. 标注与注释：建筑图纸中需要标注和注释的内容包括材料、构件、尺寸、设备、图例等。

这些标注和注释都必须明确且易于理解。

4. 细节与绘图技巧：对于一些细节部分，建筑图纸需要加以重点表达。

同时，绘图技巧的运用也能提高图纸的可读性和美观度。

三、建筑工程制图的常用符号1. 标志性符号：如平面图中的北方向箭头、立面图中的正方向标识等。

2. 材料与构件符号：如墙体、门窗、楼梯等的图例标志。

3. 尺寸符号：如直线箭头表示尺寸起点和终点，水平线表示线中的尺寸等。

4. 设备与设施符号：如空调、电源、给排水等的符号标识。

5. 标注符号：如文字注释符号、施工构造标注符号等。

这些符号是建筑工程制图中常用的，熟练运用这些符号符合规范的绘制图纸对于建筑工程的设计与施工至关重要。

四、总结建筑工程制图规范对于建筑工程的设计与施工具有重要的指导作用。

准确、优秀的建筑图纸既能够帮助设计人员表达设计意图，也能够为施工人员提供清晰的指导。

建筑工程制图的概念、表达要求和常用符号都是建筑工程制图规范中的重要内容。

CAD建筑制图规范1在建筑设计领域，CAD（计算机辅助设计）已经成为不可或缺的工具。

而遵循一套科学、规范的 CAD 建筑制图规范，对于确保设计的准确性、高效性以及良好的沟通交流至关重要。

接下来，让我们详细了解一下 CAD 建筑制图规范的相关内容。

一、图纸幅面与格式1、图纸幅面根据建筑制图的需要，通常采用的图纸幅面有 A0、A1、A2、A3、A4 等。

其中，A0 幅面最大，尺寸为 841mm×1189mm，A4 幅面最小，尺寸为 210mm×297mm。

在实际应用中，应根据建筑项目的规模和复杂程度选择合适的幅面。

2、格式要求图纸的格式应包括图框、标题栏、会签栏等。

图框的尺寸和样式应符合国家标准，其四周的边框线宽度也有明确规定。

标题栏应位于图纸的右下角，包含工程名称、项目名称、图纸名称、比例、绘图日期、绘图人员等信息。

会签栏则用于相关专业人员的签字确认。

二、图层管理1、图层设置为了便于对图形元素的分类管理和控制显示，应合理设置图层。

常见的图层包括轴线、墙体、门窗、家具、标注等。

每个图层应赋予清晰明确的名称，并设置相应的颜色、线型和线宽。

2、图层特性颜色的选择应遵循一定的原则，以便区分不同的图形元素。

例如，轴线通常用红色表示，墙体用白色，门窗用蓝色等。

线型包括实线、虚线、点划线等，应根据图形元素的性质进行选择。

线宽则用于区分不同重要程度的线条，如粗线表示主要轮廓，细线表示次要细节。

三、字体与文字标注1、字体选择在 CAD 建筑制图中，应使用标准的字体，如宋体、黑体等。

字体的大小应根据图纸的比例和实际需要进行选择，一般来说，标注文字的高度不应小于 25mm。

2、文字标注文字标注应准确、清晰、简洁，表达出设计意图和相关信息。

标注的内容包括尺寸标注、标高标注、材料标注、施工说明等。

尺寸标注应遵循国家标准的规定，尺寸线、尺寸界线、尺寸数字的画法和标注位置都有严格要求。

标高标注应以米为单位，并精确到小数点后三位。

建筑施工图制图规范建筑施工图制图是建筑施工的重要环节，准确、规范的绘制施工图对于项目的顺利进行至关重要。

本文将从布图、标注、符号、比例、尺寸及图纸保存等方面介绍建筑施工图制图规范。

一、布图规范1. 布图应按照建筑设计方案要求进行，确保图纸的整洁、清晰。

2. 布图应采用等角投影或者透视投影，以给出项目的立体感。

3. 布图应明确坐标轴，并给出地下层到地上层的高度标注。

4. 图纸上应标上图纸名称、比例尺、工程名称、工程地址等基本信息，方便对图纸的管理和查找。

二、标注规范1. 标注应使用简洁明了的文字说明，确保施工人员能够准确理解。

2. 标注应采用标准的字体和字号，字迹清晰，避免使用手写字。

3. 重要的构件和尺寸应进行标注，以确保施工的准确性。

4. 标注应采用专用标记符号，如指示箭头、尺寸线、引线等，以增加图纸的可读性。

三、符号规范1. 符号应采用统一的标准符号，以保证施工图的统一性和规范性。

2. 符号的大小应与图纸的比例一致，不得过大或过小。

3. 符号应标明构件的材料、尺寸和其他关键参数，以便施工人员理解。

四、比例规范1. 比例尺要根据项目的具体要求确定，一般常用的比例尺为1：100或1：200。

2. 比例尺应直观明了，与图纸上的尺寸一致，方便施工人员计算和定位。

3. 相邻图纸的比例尺要一致，以确保各图纸之间的协调关系。

五、尺寸规范1. 图纸上的尺寸应准确无误，与实际建筑的尺寸一致。

2. 尺寸的标注应采用明确的标准尺寸，不得模糊或不清晰。

3. 长度、宽度、高度等重要尺寸应进行标注，以确保施工的精确性。

六、图纸保存规范1. 制图过程中应保持图纸清洁，避免弄脏、弄皱或者弄丢。

2. 制图完毕后，应按照标准的分类方法进行整理和保存，方便后续查找和管理。

3. 图纸应保存在干燥、通风、无灰尘的环境中，避免受潮或受损。

总结起来，建筑施工图制图规范主要包括布图规范、标注规范、符号规范、比例规范、尺寸规范和图纸保存规范。

建筑制图规范最新版
是建筑行业中非常重要的一份文献，它规定了建筑设计中的各
种标准和要求，包括建筑图纸的大小、比例，图例的标识要求等。

这份规范的颁布对于标准化建筑行业，促进行业发展，提高建筑
质量和效率起到了不可替代的作用。

实行了新的比例标准，建筑师在制作图纸时，应选用1:50、
1:100、1:200、1:500等比例制图，以有助于画面更加精细和精确，并且便于施工时的具体实施。

此外，在制图过程中，应使用统一
的图例标识来表达建筑设计方案中各类构件的属性和含义，比如
飘窗、阳台等的位置和尺寸。

这些标准化的标识能够极大地提高
建筑行业的效率，降低误差率，避免图纸中的模糊和不清晰因素。

除此之外，还明确了建筑设计图纸的大小要求，规定建筑图纸
的尺寸应控制在A0～A4的范围内，以方便打印、存储和使用。

同时，在制图的过程中，也不应该将不同比例的建筑图纸混杂在
一起，以免混淆视听。

这对于过去不少机构采用人工制图的方式
的机构来说，是一项非常值得肯定的规范。

相信大家都清楚地知道对于建筑行业是多么的重要，它的落实
将会极大地提高建筑设计的标准化和规范化，以及建筑施工的效
率与效益。

而这，对于一个国家发展也至关重要，因此我们应该在实践中充分落实这个规范，并不断地探索和发展标准化建设的道路。

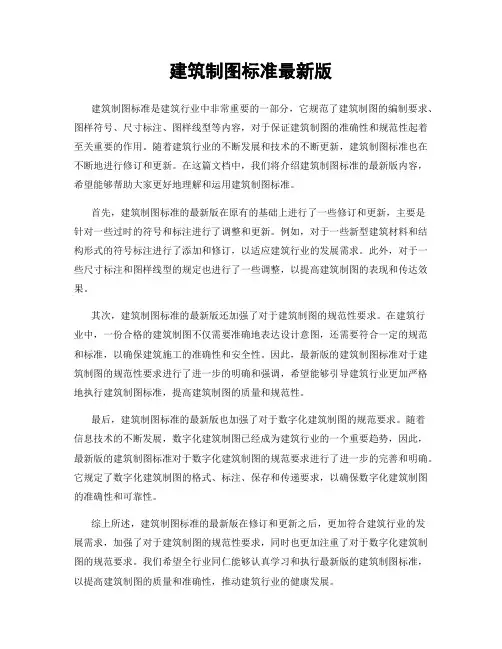

建筑制图标准最新版建筑制图标准是建筑行业中非常重要的一部分，它规范了建筑制图的编制要求、图样符号、尺寸标注、图样线型等内容，对于保证建筑制图的准确性和规范性起着至关重要的作用。

随着建筑行业的不断发展和技术的不断更新，建筑制图标准也在不断地进行修订和更新。

在这篇文档中，我们将介绍建筑制图标准的最新版内容，希望能够帮助大家更好地理解和运用建筑制图标准。

首先，建筑制图标准的最新版在原有的基础上进行了一些修订和更新，主要是针对一些过时的符号和标注进行了调整和更新。

例如，对于一些新型建筑材料和结构形式的符号标注进行了添加和修订，以适应建筑行业的发展需求。

此外，对于一些尺寸标注和图样线型的规定也进行了一些调整，以提高建筑制图的表现和传达效果。

其次，建筑制图标准的最新版还加强了对于建筑制图的规范性要求。

在建筑行业中，一份合格的建筑制图不仅需要准确地表达设计意图，还需要符合一定的规范和标准，以确保建筑施工的准确性和安全性。

因此，最新版的建筑制图标准对于建筑制图的规范性要求进行了进一步的明确和强调，希望能够引导建筑行业更加严格地执行建筑制图标准，提高建筑制图的质量和规范性。

最后，建筑制图标准的最新版也加强了对于数字化建筑制图的规范要求。

随着信息技术的不断发展，数字化建筑制图已经成为建筑行业的一个重要趋势，因此，最新版的建筑制图标准对于数字化建筑制图的规范要求进行了进一步的完善和明确。

它规定了数字化建筑制图的格式、标注、保存和传递要求，以确保数字化建筑制图的准确性和可靠性。

综上所述，建筑制图标准的最新版在修订和更新之后，更加符合建筑行业的发展需求，加强了对于建筑制图的规范性要求，同时也更加注重了对于数字化建筑制图的规范要求。

我们希望全行业同仁能够认真学习和执行最新版的建筑制图标准，以提高建筑制图的质量和准确性，推动建筑行业的健康发展。

建筑制图标准最新版建筑制图标准是建筑行业中非常重要的一部分，它规定了建筑图纸的绘制规范和标准，对于建筑设计、施工和监理等工作都具有重要的指导意义。

因此，建筑制图标准的不断更新和完善对于推动建筑行业的发展具有重要意义。

最新版的建筑制图标准在多个方面进行了更新和完善，主要体现在以下几个方面：首先，建筑制图标准在图纸的规范和格式方面进行了调整和完善。

在最新版的建筑制图标准中，对于图纸的尺寸、比例、线条粗细、字体大小等方面进行了详细的规定，以确保图纸的清晰度和统一性。

其次，最新版的建筑制图标准在图形符号和标识方面进行了更新和统一。

建筑制图中的各种符号和标识对于传达设计意图和施工要求非常重要，因此最新版的建筑制图标准对于这些符号和标识进行了统一规定，以确保其在不同图纸中的一致性和准确性。

另外，最新版的建筑制图标准还对于图纸的内容和要求进行了细化和明确。

在建筑制图中，不仅需要包含建筑平面图、立面图、剖面图等基本内容，还需要根据具体设计要求添加相应的细节图、节点图、构造图等内容，最新版的建筑制图标准对于这些内容的要求进行了详细的规定，以确保图纸的完整和准确。

最后，最新版的建筑制图标准还对于数字化制图和信息化管理提出了新的要求。

随着信息技术的发展，数字化制图和信息化管理已经成为建筑行业的发展趋势，因此最新版的建筑制图标准对于这方面的要求进行了更新和完善，以适应新的技术发展和管理需求。

总的来说，最新版的建筑制图标准在图纸的规范和格式、图形符号和标识、内容和要求以及数字化制图和信息化管理等方面进行了全面的更新和完善，对于推动建筑行业的发展具有重要的意义。

建筑行业的相关从业人员应当认真学习和遵守最新版的建筑制图标准，以确保建筑图纸的质量和准确性，推动建筑行业向着更加规范化、现代化、信息化的方向发展。

一、总则1、工作目标2、工作范围3、工作风格二、制图12、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标——有效提高建造设计的工作质量；1.2 标准化——提高建造设计的工作效率；1.3 网络化——工作范围本标准是建造CAD 制图的统一规则，合用于房屋建造工程和建造工程相关领域中的CAD 制图及软件开辟。

工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。

建造制图的表达应清晰、完整、统一。

二、制图1均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：建造专业：建造设计说明；室内装饰一览表；建造构造作法一览表；建造定位图；平面图；立面图；剖面图；楼梯；部份平面；建造详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图； (人防图纸)；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制路线图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图(自下而上) ；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType 字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD 软件的FONTS 目录中即可。

Romans.shx(西文花体)、romand.shx (西文花体) 、bold.shx (西文黑体)、txt.shx (西文单线体)、simpelx(西文单线体) 、st64f.shx (汉字宋体) 、ht64f.shx (汉字黑体) 、kt64f.shx (汉字楷体) 、fs64f.shx (汉字仿宋)、hztxt.shx (汉字单线)。

建筑设计制图规范篇一：设计制图规范第一，介绍总平面（也称为总图）的表达要点：1.应标明用地（也成为场地）所在地的风玫瑰图（含指北针），一般情况为上北下南。

2.应标明图纸名称（总平面），比例（或比例尺），一般是1:500、1:1000。

3.应标明蓝线、绿线、红线等，红线又分建筑红线和用地红线（在美国则称为地产线）。

4.应标明场地的开口位置。

5.应标明红线内建筑物、构筑物、道路名称及位置。

6.应标明红线内绿化、铺地、停车位及小品。

7.应标明红线外四周的道路及环境。

8.应标明建筑的外轮廓线、各层可见的屋面；需要特别表达时应标明外轮廓或者最外侧轴线的定位；需要特别表达时，不可见外轮廓线（如地下室等）用虚线标明。

9.应标明建筑物的层数。

10.应标明每一座建筑物、建筑物的每一个出入口名称和位置。

11.需要特别表达时，应标明建筑物室内地坪的标高（以m为单位，精确到cm）。

12.在水平面上（X轴、Y轴）上的尺寸也以m为单位，一般精确到10cm。

13.宜画出阴影，能更好地表达各建筑单体间及建筑各部分的高低关系。

第二，介绍建筑单体设计中各层平面的表达要点：1.首层平面（1）应标明指北针，朝向与总平面一致，一般情况为上北下南。

（2）应标明图纸名称（首层平面或一层平面）、比例，比例一般是1:100、1:200、1:300等。

（3）应标明建筑室外的散水、绿化、铺地及停车等环境情况。

（4）应标明建筑每一个出口的名称和位置。

（5）应标明房间的名称。

（6）应标明门窗的开启方向。

（7）应标明剖面图的索引符号（剖切号）。

（8）应标明轴线的位置及相互间间隔尺寸。

(来自: 小龙文档网:建筑设计制图规范)（9）水平面上（X轴、Y轴）上的尺寸以mm为单位，精确到mm。

（10）应标明室内、外地坪的标高，有高差地面的标高（以m 为单位，精确到mm）。

2.其他各层平面（1）图纸的朝向应与一层平面一致，一般情况为上北下南。

（2）应标明图纸名称（某层平面）、比例，比例一般是1:100、1:200、1:300等，一般与一层平面一致。
