房屋建筑制图统一标准1. 引言房屋建筑制图是指为房屋建筑项目进行图纸设计、规划和记录的过程,它是房屋建筑过程中至关重要的一环。
在房屋建筑制图中,统一标准的使用非常重要,它可以提高图纸的准确性、可读性和可理解性。
本文将介绍房屋建筑制图的统一标准,包括图纸的格式、尺寸、符号等方面的要求。
2. 图纸格式房屋建筑制图应采用标准的图纸格式,常用的包括A0、A1、A2、A3和A4等。
不同规模的项目可以选择不同的图纸格式,以适应工程的需求。
同时,在选择图纸格式时,应考虑到图纸的可读性和方便性,避免过大或过小的图纸造成不便。
3. 图纸尺寸房屋建筑制图的尺寸应符合标准,常见的图纸尺寸包括横向和纵向的尺寸。
横向的图纸尺寸通常用于平面图和立面图等,纵向的图纸尺寸通常用于剖面图和细部图等。
在确定图纸尺寸时,应根据具体情况进行选择,确保图纸的完整性和清晰度。
4. 符号和图例房屋建筑制图中使用了大量的符号和图例来表示不同的元素和构件。
为了保证图纸的统一和准确性,应制定符号和图例的统一标准。
符号和图例的制定应考虑到行业标准和实际需求,确保使用方便、易于理解和与实际施工相符合。
在编制图纸时,应将符号和图例的用途和含义详细注明,以便读者理解和使用。
符号和图例的大小、颜色和线型等也应统一规范,以避免产生歧义和误解。
5. 文字和注释房屋建筑制图中的文字和注释是图纸信息的重要组成部分,它们提供了关于图纸内容和技术要求的重要信息。
为了保证文字和注释的一致性和可读性,应制定统一的文字和注释规范。
文字和注释应使用标准化的字体和字号,并根据不同的用途和内容进行合理的布局和排版。
文字和注释的颜色和线型应与图纸的其他元素相协调,以确保整体的美观和可读性。
6. 图纸标注房屋建筑制图的标注是对图纸内容进行详细说明和解释的重要方式。
为了保证标注的准确性和一致性,应制定统一的图纸标注标准。
图纸标注的内容应包括元素尺寸、位置关系、构件编号等信息,以便施工人员和其他相关人员准确理解和执行。

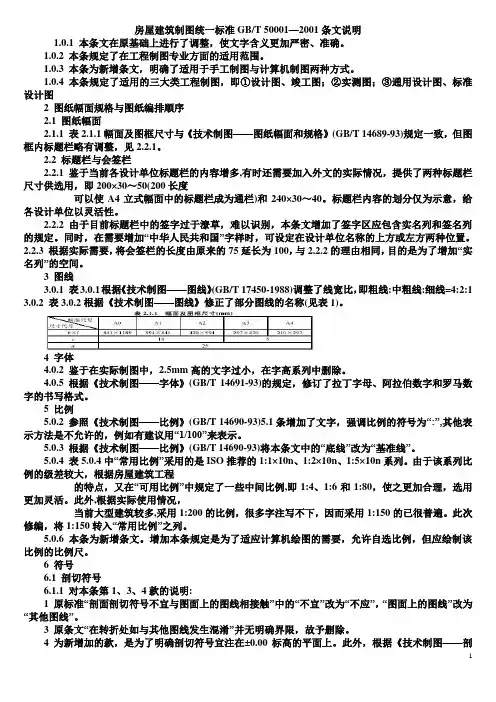

房屋建筑制图统一标准GB/T 50001—2001条文说明1.0.1 本条文在原基础上进行了调整,使文字含义更加严密、准确。
1.0.2 本条规定了在工程制图专业方面的适用范围。
1.0.3 本条为新增条文,明确了适用于手工制图与计算机制图两种方式。
1.0.4 本条规定了适用的三大类工程制图,即①设计图、竣工图;②实测图;③通用设计图、标准设计图2 图纸幅面规格与图纸编排顺序2.1 图纸幅面2.1.1 表2.1.1幅面及图框尺寸与《技术制图——图纸幅面和规格》(GB/T 14689-93)规定一致,但图框内标题栏略有调整,见2.2.1。
2.2 标题栏与会签栏2.2.1 鉴于当前各设计单位标题栏的内容增多,有时还需要加入外文的实际情况,提供了两种标题栏尺寸供选用,即200×30~50(200长度可以使A4立式幅面中的标题栏成为通栏)和240×30~40。
标题栏内容的划分仅为示意,给各设计单位以灵活性。
2.2.2 由于目前标题栏中的签字过于潦草,难以识别,本条文增加了签字区应包含实名列和签名列的规定。
同时,在需要增加“中华人民共和国”字样时,可设定在设计单位名称的上方或左方两种位置。
2.2.3 根据实际需要,将会签栏的长度由原来的75延长为100,与2.2.2的理由相同,目的是为了增加“实名列”的空间。
3 图线3.0.1 表3.0.1根据《技术制图——图线》(GB/T 17450-1988)调整了线宽比,即粗线:中粗线:细线=4:2:1 3.0.2 表3.0.2根据《技术制图——图线》修正了部分图线的名称(见表1)。
4 字体4.0.2 鉴于在实际制图中,2.5mm高的文字过小,在字高系列中删除。
4.0.5 根据《技术制图——字体》(GB/T 14691-93)的规定,修订了拉丁字母、阿拉伯数字和罗马数字的书写格式。
5 比例5.0.2 参照《技术制图——比例》(GB/T 14690-93)5.1条增加了文字,强调比例的符号为“:”,其他表示方法是不允许的,例如有建议用“1/100”来表示。

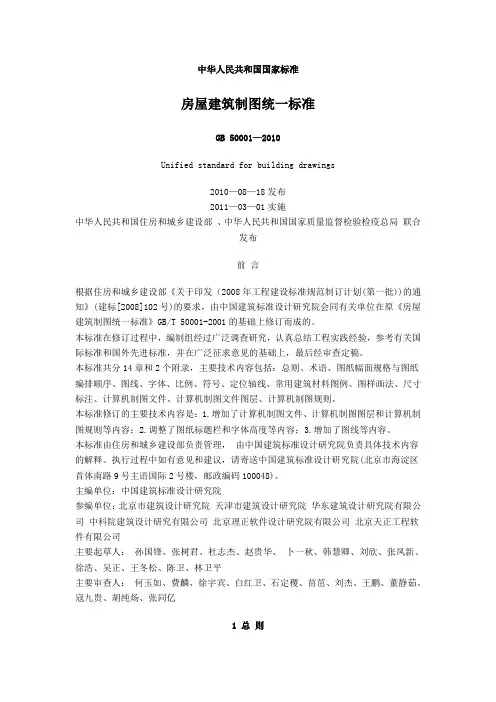

中华人民共和国国家标准房屋建筑制图统一标准GB 50001—2010Unified standard for building drawings2010—08—18发布2011—03—01实施中华人民共和国住房和城乡建设部、中华人民共和国国家质量监督检验检疫总局联合发布前言根据住房和城乡建设部《关于印发(2008年工程建设标准规范制订计划(第一批))的通知》(建标[2008]102号)的要求,由中国建筑标准设计研究院会同有关单位在原《房屋建筑制图统一标准》GB/T 50001-2001的基础上修订而成的。
本标准在修订过程中,编制组经过广泛调查研究,认真总结工程实践经验,参考有关国际标准和国外先进标准,并在广泛征求意见的基础上,最后经审查定稿。
本标准共分14章和2个附录,主要技术内容包括:总则、术语、图纸幅面规格与图纸编排顺序、图线、字体、比例、符号、定位轴线、常用建筑材料图例、图样画法、尺寸标注、计算机制图文件、计算机制图文件图层、计算机制图规则。
本标准修订的主要技术内容是:1.增加了计算机制图文件、计算机制图图层和计算机制图规则等内容;2.调整了图纸标题栏和字体高度等内容;3.增加了图线等内容。
本标准由住房和城乡建设部负责管理,由中国建筑标准设计研究院负责具体技术内容的解释。
执行过程中如有意见和建议,请寄送中国建筑标准设计研究院(北京市海淀区首体南路9号主语国际2号楼,邮政编码100048)。
主编单位:中国建筑标准设计研究院参编单位:北京市建筑设计研究院天津市建筑设计研究院华东建筑设计研究院有限公司中科院建筑设计研究有限公司北京理正软件设计研究院有限公司北京天正工程软件有限公司主要起草人:孙国锋、张树君、杜志杰、赵贵华、卜一秋、韩慧卿、刘欣、张凤新、徐浩、吴正、王冬松、陈卫、林卫平主要审查人:何玉如、费麟、徐宇宾、白红卫、石定稷、苗茁、刘杰、王鹏、董静茹、寇九贵、胡纯炀、张同亿1 总则为了统一房屋建筑制图规则,保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、审查、存档的要求,适应工程建设的需要,制定本标准。
房屋建筑制图统一标准
1、需要微缩复制的图纸,其一个边上应附有一段标准米制尺度,四个边上均附有对中标志,米制制度的总长应为()mm,分隔应为()mm,对中标志应画在图纸内框各边长的中点处,线宽()mm,并应伸入内框边,在框外围()mm,对中标注的线段,于L1金额b1范围取中。
2、相互平行的图例线,其净间隙或线中间隙不宜小于()m。
3、虚线画长约()mm
4、单点场画线或双点长画线,应在较小图形中绘制有困难时,可用()代替
5、单点长画线或双点长画线的两端,不应是()。
点画线与点画线交接点或点画线与其他图线交接时,应是()交接
6、虚线与虚线交接或虚线与其他图线交接时,应是()交接,虚线与实线的延长线时,不得与()相接。
7、图线不得与文字,数字或符号重叠、混淆,不可避免时,应首先保证()清晰
8、拉丁字母、阿拉伯数字与罗马数字,当需要写成斜体字时,其斜度应是从字的底线逆时针向上倾斜()°。
斜体字的高度和宽度应与()相等。
9、拉丁字母,阿拉伯数字与罗马数字的自高,不应小于()mm
10、数量的数值注写,应采用正体阿拉伯数字,各种计量单位凡前面有量值的,均应采用国家颁布的单位符号注写,单位符号应采用()
11、分数、百分数和比例数的注写,应采用()
12当注写的数字小于1时,应写出各位的(),小数点应采用(),齐基准线书写。
13、比例的字高宜比图名的自高小()号
14、剖切位置线的长度为(),剖视方向应垂直于(),长度应短于(),宜为()
15、剖视剖切符号的编号宜采用(),按剖切顺序由()至()、由()向()连续编排,并应注写在剖视方向线的端部
16需要转折的剖切位置线,应在转角的()加注与该符号相同的编号。
17、建筑物剖面图的剖切符号应注在()标高的平面图或首层平面图上
18、局部剖面图的剖切符号应注在包含剖切部位的()上
19断面的剖切符号应只用剖切位置线表示,并应以粗实线绘制,长度宜为()
20、断面剖切符号的编号应采取(),按顺序连续排列,并应注写在剖切位置线的(),编号所在的一侧应为该断面的()方向
21、剖面图或断面图,当与被剖切图样不在同一张图内,应在剖切位置线的另一侧注明其所在图纸的(),也可以在图上()
22、索引符号是由直径为()的圆和水平直径组成,圆及水平直径应以()绘制,
23、索引处的详图,如与被索引的详图同在一张图纸内,应在索引符号()中用阿拉伯数字注明详图编号,并在()中间画一段水平()
24、索引处的详图,如与被索引的详图不在同一张图纸内,应在()的上半圆中用阿拉伯数字注明(),在索引符号的下半圆用阿拉比数字注明该详图()。
数字较多时,可()
25索引出的详图,如采用标准图,应在索引符号水平直径的延长线上加注该标准图集的(), 需要标注比例时,文字在索引符号右侧或延长线下方,与()对齐。
26、索引符号当用于索引剖视详图,应在被剖切得部位绘制(),并以引出线引出索引符号,引出线所在的一侧应为()
27、零件、钢筋、杆件、设备等的编号宜以直径为()的细实线圆表示
28、消火栓,配电箱,管井等的索引符号直径宜为()
29、详图的位置和编号应以详图符号表示,详图符号的圆应以直径为14mm()绘制
30、引出线应以细实线绘制,宜采用水平方向的直线,与水平方向成()的直线。
31、对称符号由()和()组成。
对称线用()绘制,平行线用()绘制,其长度宜为()
32、对称符号每对的间距宜为()对称线垂直平分与两队平行线,两端超出平行线宜为()
33、指北针其圆的直径宜为(),用()绘制,指针尾部的宽度宜为()指针头不应注()或( )字,需用较大直径绘制指北针时,指针尾部的宽度宜为直径的()
34、对图纸中局部变更部分宜采用()
35、定位轴线直径为()
36、拉丁字母的()不得用做轴线编号,当字母数量不够使用,可增加用()或()注脚、
37、附加定位轴线的编号,应以()形式表示
38、两根轴线的附加轴线,应以分()表示前一轴线的编号,( )表示附加轴线的编号,编号宜用()顺序编写
39、1号轴线或A号轴线之前的附加轴线的分母应以()或()表示
40、通用详图中的定位轴线,应只画(),不标写轴线编号
41、圆形或弧形平面图中的定位轴线,其径向轴线应以角度进行定位,其编号宜用()表示,熊左下角或()°开始,按()顺序编写,其环向轴线宜用大写阿拉伯字母表示,从()顺序编写
42、两个相邻的涂黑图例间应留有空隙,其净宽度不得小于()
43、当视图用第一角画法绘制不易表达时,可用()投影法绘制。
但应在图名后注写()二字。
44、图名宜标注在视图的下方或一侧,并在图名下用()绘制一条横线。
45、图样上的尺寸,应包括()、()、()和()
46、尺寸界线应用()绘制,应与被注长度垂直,其一端应离开图样轮廓线不应小于()另一段宜超过尺寸线(),图样轮廓线可用做()
47、尺寸线应用()绘制,,应与被注长度平行,图样本身的任何图线均不得用作()
48、尺寸起止符号用()绘制。
其倾斜方向应与尺寸界线成()°角,长度宜为()
49、半径,直径、角度与弧长的尺寸起止符号,宜用()表示。
50、图样上的尺寸,应以()为准,不得从图上直接量取
51、图样上的尺寸单位,除标高及总平面以()为单位外,其他必须以毫米为单位。
52、中间相邻的尺寸数字可上下错开注写,引出线端部用()表示标注尺寸的位置。
53、尺寸宜标注在图样()以外,不宜与图线、文字及符号等相交。
54、互相平行的尺寸线,应从被注写的图样轮廓线由近向远整齐排列,较小尺寸应离轮廓线较(),较大尺寸应离轮廓线较()。
55、图样轮廓线以外的尺寸界线,距图样最外轮廓之间的距离,不宜小于(),平行排列的尺寸线的间距,易为()。
并应保持一致。
56、半径的尺寸线应一端从()开始,另一端画()指向圆弧,半径数字前应加半径符号“()”。
57、标注球的半径尺寸时,应在尺寸前加注符号“()”。
标注球的直径尺寸时,应在尺寸数字前加注符号“()”
58、角度的尺寸线应以()表示,
59、起止符号应以()表示,没有足够位置画箭头,可用()代替
60、标注圆弧的弧长时,尺寸线应以平行该弦的直线表示,尺寸界线应()于该弦,起止符号用()表示。
61、标高符号应以()三角形表示,用()绘制
62、总平面图室外地坪标高符号,宜用()的三角形表示。
63、标高数字应以()为单位,注写到小数点后第()位,在总平面图中,可注写到小数点以后第()位、
64、计算机制图文件可分为()文件和()文件。
65、()可在一个以上的工程中重复使用,()只能在一个工程中使用。
66、区段代码用于工程规模较大、需要划分项或分区段时,区别不同的子项或分区,有()个汉字和数字组成。
67、专业缩写代码用于专业类别,有()个汉字组成
68、阶段代码用于区别不同的设计阶段,由()汉字组成
69、类型代码用于说明工程图纸的类型,由()字符组成、
70、序列号用于标识同一类图纸的顺序,由()之间的任意()位数字组成、
更改版本序列用于标识变更图的版次,由()之间的任意()位数字组成。
71、两个相邻涂黑的图例,如混凝土构件,金属构件,应留有()。
