房屋建筑制图统一标准范本

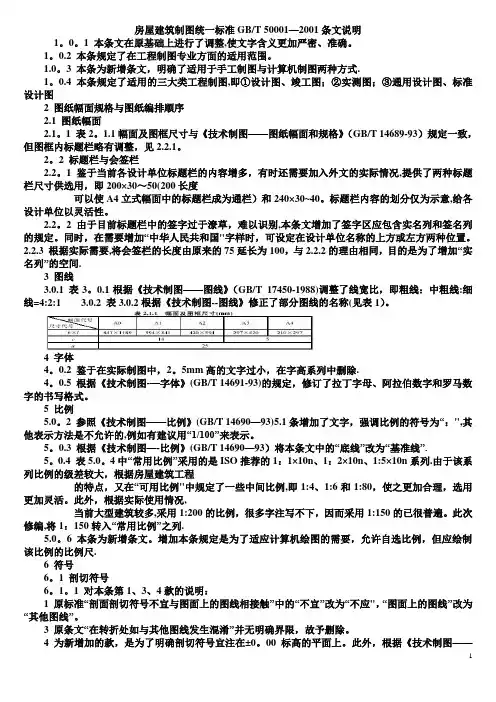

房屋建筑制图统一标准GB/T 50001—2001条文说明1。

0。

1 本条文在原基础上进行了调整,使文字含义更加严密、准确。

1。

0.2 本条规定了在工程制图专业方面的适用范围。

1.0。

3 本条为新增条文，明确了适用于手工制图与计算机制图两种方式.1。

0.4 本条规定了适用的三大类工程制图,即①设计图、竣工图；②实测图；③通用设计图、标准设计图2 图纸幅面规格与图纸编排顺序2.1 图纸幅面2.1。

1 表2。

1.1幅面及图框尺寸与《技术制图——图纸幅面和规格》（GB/T 14689-93）规定一致，但图框内标题栏略有调整，见2.2.1。

2。

2 标题栏与会签栏2.2。

1 鉴于当前各设计单位标题栏的内容增多，有时还需要加入外文的实际情况,提供了两种标题栏尺寸供选用，即200×30～50(200长度可以使A4立式幅面中的标题栏成为通栏）和240×30~40。

标题栏内容的划分仅为示意,给各设计单位以灵活性。

2.2。

2 由于目前标题栏中的签字过于潦草，难以识别,本条文增加了签字区应包含实名列和签名列的规定。

同时，在需要增加“中华人民共和国"字样时，可设定在设计单位名称的上方或左方两种位置。

2.2.3 根据实际需要,将会签栏的长度由原来的75延长为100，与2.2.2的理由相同，目的是为了增加“实名列”的空间.3 图线3.0.1 表3。

0.1根据《技术制图——图线》（GB/T 17450-1988)调整了线宽比，即粗线：中粗线:细线=4:2:1 3.0.2 表3.0.2根据《技术制图--图线》修正了部分图线的名称(见表1）。

4 字体4。

0.2 鉴于在实际制图中，2。

5mm高的文字过小，在字高系列中删除.4。

0.5 根据《技术制图-—字体》(GB/T 14691-93)的规定，修订了拉丁字母、阿拉伯数字和罗马数字的书写格式。

5 比例5.0。

2 参照《技术制图——比例》(GB/T 14690—93)5.1条增加了文字，强调比例的符号为“：",其他表示方法是不允许的,例如有建议用“1/100”来表示。

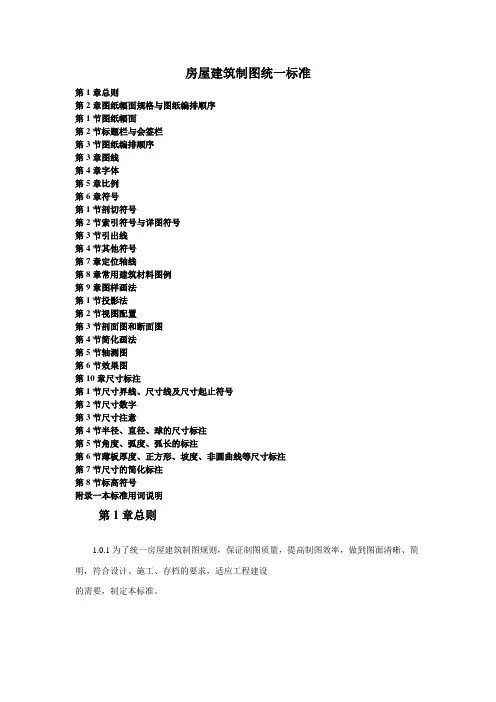

房屋建筑制图统一标准第1章总则第2章图纸幅面规格与图纸编排顺序第1节图纸幅面第2节标题栏与会签栏第3节图纸编排顺序第3章图线第4章字体第5章比例第6章符号第1节剖切符号第2节索引符号与详图符号第3节引出线第4节其他符号第7章定位轴线第8章常用建筑材料图例第9章图样画法第1节投影法第2节视图配置第3节剖面图和断面图第4节简化画法第5节轴测图第6节效果图第10章尺寸标注第1节尺寸界线、尺寸线及尺寸起止符号第2节尺寸数字第3节尺寸注意第4节半径、直径、球的尺寸标注第5节角度、弧度、弧长的标注第6节薄板厚度、正方形、坡度、非圆曲线等尺寸标注第7节尺寸的简化标注第8节标高符号附录一本标准用词说明第1章总则1.0.1为了统一房屋建筑制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

1.0.2本标准是房屋建筑制图的基本规定，适用于总图、建筑、结构、给水排水、暖通空调、电气等各专业制图。

1.0.3本标准适用于下列制图方式绘制的图样:1手工制图；2计算机制图。

1.0.4本标准适用于各专业下列工程制图：1新建、改建、扩建工程的各阶段设计图、竣工图；2原有建筑物、构筑物和总平面的实测图；3通用设计图、标准设计图。

1.0.5房屋建筑制图，除应符合本标准外，还应符合国家现行有关强制性标准的规定以及各有关专业的制图标准。

第2章图纸幅面规格与图纸编排顺序2.1图纸幅面2.1.1图纸幅面及图框尺寸，应符合表2.1.1的规定及图2.1.1-1～图2.1.1-3的格式。

2.1.2需要微缩复制的图纸，其一个边上应附有一段准确米制尺度，四个边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm。

对中标志应画在图纸各边长的中点处，线宽应为0.35mm，伸入框内应为5mm。

2.1.3图纸的短边一般不应加长，长边可加长，但应符合表2.1.3的规定。

2.1.3图纸的短边一般不应加长，长边可加长，但应符合表2.1.3的规定。

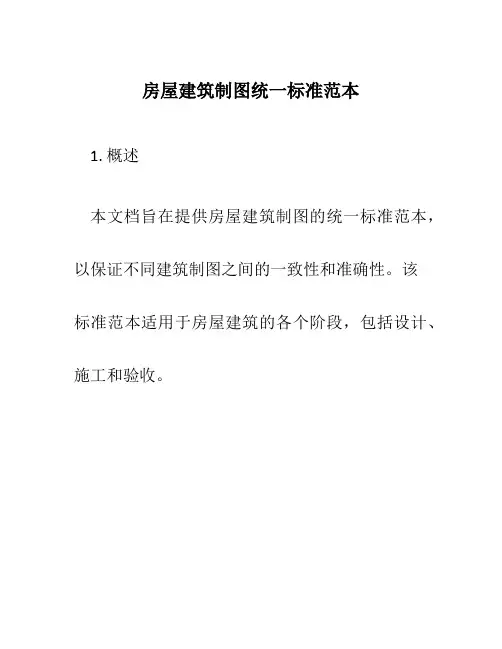

房屋建筑制图统一标准范本1. 概述本文档旨在提供房屋建筑制图的统一标准范本，以保证不同建筑制图之间的一致性和准确性。

该标准范本适用于房屋建筑的各个阶段，包括设计、施工和验收。

2. 标准范本要求2.1 文件格式所有建筑制图必须符合Markdown文本格式的要求，以确保文件的可读性和易于编辑。

2.2 文件命名建筑制图的文件命名应具备描述性，以方便文件的管理和查找。

一般建议采用以下命名格式：项目名称-楼栋号-楼层号-图号.md。

2.3 图纸尺寸建筑制图的纸张尺寸应根据实际需要确定。

常见的尺寸包括A0、A1、A2、A3和A4等，应根据具体图纸的内容和复杂程度进行选择。

在文档中应指明图纸尺寸和比例尺。

2.4 字体和字号建筑制图应采用易于阅读和打印的字体，并且字号要足够大，保证文字清晰可见。

常用的字体包括Arial、Times New Roman等。

一般推荐的字号范围是10pt至12pt。

2.5 图例和符号建筑制图中的图例和符号应使用统一的标准，并在文档中进行解释和说明。

图例和符号的设计应符合行业规范，以确保信息的准确传递和理解。

2.6 图纸布局建筑制图的布局应符合工程图纸的一般要求，包括标题栏、比例尺、图框、图纸编号、工程名称等内容。

图纸中的主要内容应有明确的标识和注释，确保图纸的整体清晰度。

2.7 图层设置建筑制图中的图层应根据不同的实体和元素进行合理分组，便于编辑和管理。

常见的图层包括图纸边框、墙体、窗户、门、标注等。

2.8 尺寸标注建筑制图中的尺寸标注应符合国家和行业的标准规范，并且具备正确的比例。

标注应清晰、准确、易读，并与图纸中的实体相对应。

2.9 文件标识建筑制图应包含文件标识，以便于追踪和管理文件的版本和修订记录。

文件标识常包括日期、版本号、文件名称和作者等信息。

3. 使用范例3.1 建筑设计阶段在建筑设计阶段，建筑师需要绘制多种类型的图纸，包括总平面图、立面图、剖面图等。

这些图纸应遵循上述标准范本要求，并在图纸中标注建筑尺寸、唐突等关键信息。
