建筑设计及制图统一标准建筑设计及制图统一标准本标准为各专业设计、制图、提条件图的院内标准，未注明之处依据国家规范。
下列条文经讨论通过后将作为出图时校审及审定依据，严格执行。
未详之处经研究随时补充。
1.出图时间精确到年月日。
2.图上面汉字字型除图名外一、需同意采用HZ字型（必须是TSSDENG.SHX和HZTXT.SHX组合的HZ），字高400。
3.施工图出图必须加封面，A4图稿封面用于装订图和全套散图，若散图晒成大本图纸，则必须依据图纸图幅编制相应图幅的封面（A1、A2）。
4.总平面位置图编号统一为“建总-1”；总平面位置图必须有地形。
5.总平面位置图及一层平面图（不能叫做“首层平面图、底层平面图”）的指北针统一采用天正默认的指北针图例。
用汉字注明“北”，文字高600，宽高比0.8，指北针位置：图纸右上角（图1），若条件不具备可放在左上角。
6.各种图纸的图名统一放在图纸内容的下方右侧（图2），一层平面图图名下方标注建筑面积；标准层应在备注栏内注明从几层到几层；阁楼层、夹层、设备层须在图中注明标高。
7.总平面图中，层数符号放在建筑的右上角，建筑编号（圆圈）放在左下角；建筑线内应注明建筑物名称，必要时注明设计编号；层数不超过七层时用等数量的圆点罗列示意，超过七层时用圆点×数量表示。
8.剖切号大小及字体采用天正默认图例（图3）。
9.楼梯踏步的尺寸表示方法：300×12=3600，乘号不能写成*。
10.门窗图例：1）门的画法均采用90°开启图例，外门、防火门、特殊门采用双线带门把手（图4）；其它室内门采用单线画法（图5）。
2）推拉门需根据具体方法绘制。
3）窗（平开、推拉、上下悬窗）统一采用四线窗，高窗按规范图例。
4）当低窗与高窗在平面中重叠时，应在窗编号后面注明（上）和（下）。
11.门窗编号应注明洞口尺寸，统一编号如下：C-1815 木窗或单扇钢化玻璃窗 SC-1815 塑钢窗LC-1815 铝合金窗 SM-1821 塑钢门LM-1821 铝合金门 FM-1021(甲)防火门，需用汉字注明分类M-1821 木门或玻璃门 JLM-1830 卷帘门特殊窗或异性窗可以采用诸如C-1,2,…的编号形式。
建筑制图统一标准建筑制图是建筑设计的重要环节，它直接关系到建筑工程的质量和效率。
为了提高建筑制图的质量和统一标准，我们需要对建筑制图进行规范化管理。
本文将从建筑制图的内容、格式、标注等方面，提出建筑制图统一标准的相关要求，以期达到规范化、统一化的目的。
首先，建筑制图的内容应当包括建筑平面图、立面图、剖面图、构造图、细部图等。
其中，建筑平面图应当清晰表达建筑的布局、功能分区、空间关系等；立面图应当清晰表达建筑的立面形式、窗、门、构件等；剖面图应当清晰表达建筑的纵向结构、层高、楼板厚度等；构造图应当清晰表达建筑的结构形式、材料、尺寸等；细部图应当清晰表达建筑的细部构造、连接方式等。
建筑制图的内容应当全面、准确、清晰，能够满足建筑施工、审图、验收等需要。
其次，建筑制图的格式应当符合国家标准和行业规范，包括图幅、图面、图框、图例、注释等。
图幅应当根据建筑规模和内容确定，不宜过大或过小；图面应当整洁、清晰，不宜出现涂改、涂抹、污迹等；图框应当规范、统一，包括图幅标注、图名、比例尺、制图日期等；图例应当清晰、明了，能够准确表达图中各种符号、标注的含义；注释应当简洁、明了，能够准确表达建筑的特殊要求、技术要点等。
建筑制图的格式应当规范、统一，便于审查、交流、归档等。
最后，建筑制图的标注应当准确、规范，包括尺寸标注、文字标注、符号标注等。
尺寸标注应当准确、清晰，符合建筑尺寸的测量要求；文字标注应当简洁、明了，能够准确表达建筑的名称、功能、材料、尺寸等；符号标注应当规范、统一，符合国家标准和行业规范。
建筑制图的标注应当准确、规范，能够满足建筑施工、审图、验收等需要。
综上所述，建筑制图统一标准对于提高建筑制图的质量和效率具有重要意义。
我们应当严格按照建筑制图统一标准的要求进行制图，不断提高制图质量和规范化水平，为建筑工程的设计、施工、管理提供可靠的制图支持。
希望全行业能够共同遵守建筑制图统一标准，共同推动建筑制图工作的规范化、统一化发展。
建筑（总图）专业制图统一规定前言面积计算随着工程建设发展需要，更好地为工程建设服务及今后建筑节能计算的需要，特对建设工程项目各项面积（各层建筑面积、总建筑面积、建设用地面积、建筑基底面积、建筑基地总面积、绿化面积、防火分区面积、人防面积……）的计算提出如下要求：各工程项目在绘制总平面图、建筑各层平面图……时须设专门的面积计算层，并以PL线逐项勾出计算面积范围，以便核查。
平面体型及空间变化较为复杂的工程项目，送校、审图纸时，应附各项面积计算书及面积简图（用PL线勾出面积计算范围）。
为保证设计质量，提高制图效率，做到图面清晰、简明，满足设计、施工、存档的要求，适应飞速发展的工程建设的需要，按照“建筑工程设计文件编制深度的规定”、“民用建筑工程建筑施工图设计深度图样”（以下简称“图样”）要求，以“总图制图标准”GB/T50103-2001、“房屋建筑制图统一标准”GB/T50104-2001（以下简称“建筑标准”）为依据，特拟定以下规定：一、图纸幅面及图框尺寸图纸幅面及图框尺寸，见“统一标准”表2.1.1及表2.1.3，每个工程项目每个专业所使用的图纸幅面种类不宜多于2种（除目录及表格外）。
二、图线基本图线宽度b的确定，应根据基项目的复杂程度及比例大小确定，但最小线宽不得小于0.18mm。
其具体的基本线宽b值及相应的线宽组值，可参见“统一标准”表3.0.1。
（一）总平面图绘制（二）建筑平、立、剖面图绘制目前建筑图绘制，采用的绘图软件为“天正”建筑软件，该软件对层、线型、字型等均有统一设置，但线宽的设置须由具体设计人员确定，建议线宽设定：三、字体除标题、封面采用粗体汉外，图纸内汉字一律采用长仿宋字，文字的高宽比按“统一标准”表4.0.3数值选用；图中的阿拉伯数字、罗马数字及拉丁字母的书写、排列应符合“统一标准”中表4.0.5的规定。
字体高度宜按下表采用：（请注意不同比例图纸的字高变化）四、比例绘图所用比例应根据工程图纸复杂程度及图纸用途优先采用“统一标准”中的常用比例：1:1、1:2、1:5、1:10、1:50、1:100、1:150、1:200、1:500、1:1000、1:2000、1:5000、1:10000、1:20000、1:50000、1:100000、1:200000；同一张图纸内所用比例不应超过2种。

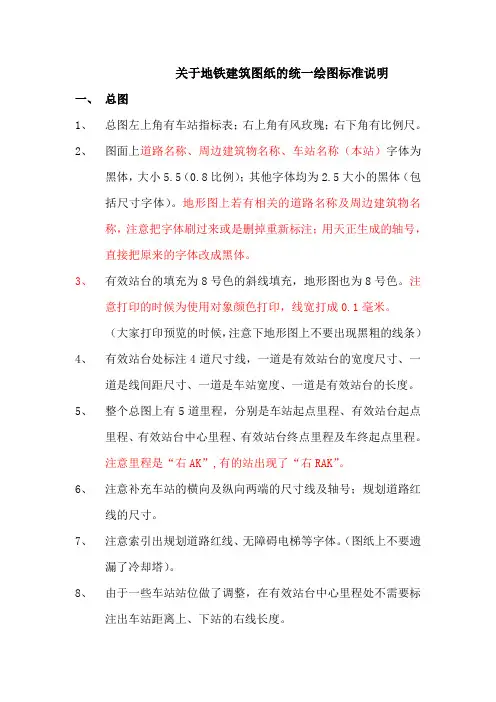

关于地铁建筑图纸的统一绘图标准说明一、总图1、总图左上角有车站指标表；右上角有风玫瑰；右下角有比例尺。
2、图面上道路名称、周边建筑物名称、车站名称（本站）字体为黑体，大小5.5（0.8比例）；其他字体均为2.5大小的黑体（包括尺寸字体）。
地形图上若有相关的道路名称及周边建筑物名称，注意把字体刷过来或是删掉重新标注；用天正生成的轴号，直接把原来的字体改成黑体。
3、有效站台的填充为8号色的斜线填充，地形图也为8号色。
注意打印的时候为使用对象颜色打印，线宽打成0.1毫米。
（大家打印预览的时候，注意下地形图上不要出现黑粗的线条）4、有效站台处标注4道尺寸线，一道是有效站台的宽度尺寸、一道是线间距尺寸、一道是车站宽度、一道是有效站台的长度。
5、整个总图上有5道里程，分别是车站起点里程、有效站台起点里程、有效站台中心里程、有效站台终点里程及车终起点里程。
注意里程是“右AK”,有的站出现了“右RAK”。
6、注意补充车站的横向及纵向两端的尺寸线及轴号；规划道路红线的尺寸。
7、注意索引出规划道路红线、无障碍电梯等字体。
（图纸上不要遗漏了冷却塔）。
8、由于一些车站站位做了调整，在有效站台中心里程处不需要标注出车站距离上、下站的右线长度。
9、图号注意下，每个标段里面，第一个站的“建筑-01-0X”，第2个站的“建筑-02-0X”。
西环路站的全都标错了。
10、出入口的编号采用罗马数字，小里程端右线处为Ⅰ号出入口（基本上是车站的左下角），逆时针编。
风亭采用阿拉伯数字，从车站的小里程往大里程方向编排，小里程处风亭为1号风亭（低或高风亭），大里程处风亭为2号风亭（低或高风亭）。
（西环路站的特别注意下）。
11、柏林站及西环路站的总图上不需要标注出有效站台中心里程处的标高，不需要标注出左、右线的坐标点。
12、有些站的出入口若是预留了对接口，要注明“预留对接口”。
二、平面图1、轴线设置成不打印，最终的图面上不显示轴线。
2、用天正生成的轴号，直接把原来的字体改成黑体。

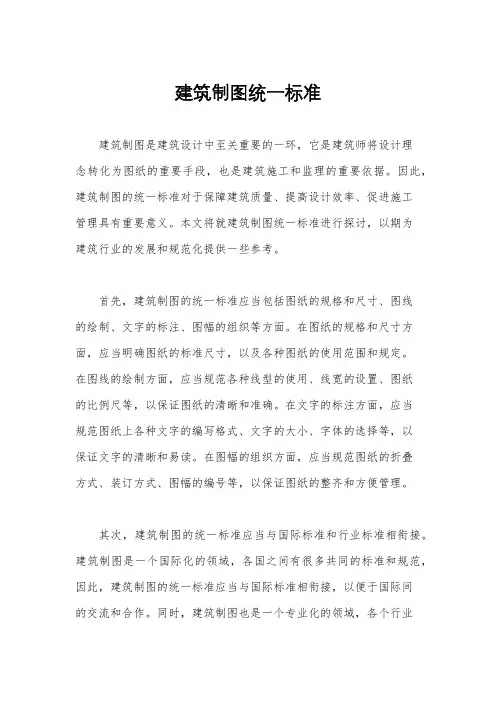

建筑制图统一标准建筑制图是建筑设计中至关重要的一环，它是建筑师将设计理念转化为图纸的重要手段，也是建筑施工和监理的重要依据。
因此，建筑制图的统一标准对于保障建筑质量、提高设计效率、促进施工管理具有重要意义。
本文将就建筑制图统一标准进行探讨，以期为建筑行业的发展和规范化提供一些参考。
首先，建筑制图的统一标准应当包括图纸的规格和尺寸、图线的绘制、文字的标注、图幅的组织等方面。
在图纸的规格和尺寸方面，应当明确图纸的标准尺寸，以及各种图纸的使用范围和规定。
在图线的绘制方面，应当规范各种线型的使用、线宽的设置、图纸的比例尺等，以保证图纸的清晰和准确。
在文字的标注方面，应当规范图纸上各种文字的编写格式、文字的大小、字体的选择等，以保证文字的清晰和易读。
在图幅的组织方面，应当规范图纸的折叠方式、装订方式、图幅的编号等，以保证图纸的整齐和方便管理。
其次，建筑制图的统一标准应当与国际标准和行业标准相衔接。
建筑制图是一个国际化的领域，各国之间有很多共同的标准和规范，因此，建筑制图的统一标准应当与国际标准相衔接，以便于国际间的交流和合作。
同时，建筑制图也是一个专业化的领域，各个行业都有自己的标准和规范，因此，建筑制图的统一标准应当与行业标准相衔接，以便于不同行业之间的协同合作。
最后，建筑制图的统一标准应当与时俱进，不断更新和完善。
建筑行业是一个不断发展和变化的行业，建筑制图的技术和规范也在不断更新和完善。
因此，建筑制图的统一标准应当与时俱进，不断吸收新的成果和经验，不断更新和完善标准和规范，以适应新的需求和新的挑战。
总之，建筑制图的统一标准是建筑行业发展和规范化的重要基础，它关系到建筑质量、设计效率、施工管理等方方面面。
因此，我们应当高度重视建筑制图的统一标准，不断完善和提高标准和规范，以推动建筑行业的健康发展。
希望本文的探讨能够为建筑行业的发展和规范化提供一些参考，也希望广大建筑从业者能够共同努力，为建筑制图的统一标准做出更大的贡献。
房屋建筑制图统一标准第1章总则第2章图纸幅面规格与图纸编排顺序第1节图纸幅面第2节标题栏与会签栏第3节图纸编排顺序第3章图线第4章字体第5章比例第6章符号第1节剖切符号第2节索引符号与详图符号第3节引出线第4节其他符号第7章定位轴线第8章常用建筑材料图例第9章图样画法第1节投影法第2节视图配置第3节剖面图和断面图第4节简化画法第5节轴测图第6节效果图第10章尺寸标注第1节尺寸界线、尺寸线及尺寸起止符号第2节尺寸数字第3节尺寸注意第4节半径、直径、球的尺寸标注第5节角度、弧度、弧长的标注第6节薄板厚度、正方形、坡度、非圆曲线等尺寸标注第7节尺寸的简化标注第8节标高符号附录一本标准用词说明第1章总则1.0.1为了统一房屋建筑制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
1.0.2本标准是房屋建筑制图的基本规定，适用于总图、建筑、结构、给水排水、暖通空调、电气等各专业制图。
1.0.3本标准适用于下列制图方式绘制的图样:1手工制图；2计算机制图。
1.0.4本标准适用于各专业下列工程制图：1新建、改建、扩建工程的各阶段设计图、竣工图；2原有建筑物、构筑物和总平面的实测图；3通用设计图、标准设计图。
1.0.5房屋建筑制图，除应符合本标准外，还应符合国家现行有关强制性标准的规定以及各有关专业的制图标准。
第2章图纸幅面规格与图纸编排顺序2.1图纸幅面2.1.1图纸幅面及图框尺寸，应符合表2.1.1的规定及图2.1.1-1～图2.1.1-3的格式。
2.1.2需要微缩复制的图纸，其一个边上应附有一段准确米制尺度，四个边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm。
对中标志应画在图纸各边长的中点处，线宽应为0.35mm，伸入框内应为5mm。
2.1.3图纸的短边一般不应加长，长边可加长，但应符合表2.1.3的规定。
2.1.3图纸的短边一般不应加长，长边可加长，但应符合表2.1.3的规定。
建筑（总图）专业制图统一规定
前言
面积计算
随着工程建设发展需要，更好地为工程建设服务及今后建筑节能计算的需要，特对建设工程项目各项面积（各层建筑面积、总建筑面积、建设用地面积、建筑基底面积、建筑基地总面积、绿化面积、防火分区面积、人防面积……）的计算提出如下要求：
各工程项目在绘制总平面图、建筑各层平面图……时须设专门的面积计算层，并以PL线逐项勾出计算面积范围，以便核查。
平面体型及空间变化较为复杂的工程项目，送校、审图纸时，应附各项面积计算书及面积简图（用PL线勾出面积计算范围）。
为保证设计质量，提高制图效率，做到图面清晰、简明，满足设计、施工、存档的要求，适应飞速发展的工程建设的需要，按照“建筑工程设计文件编制深度的规定”、“民用建筑工程建筑施工图设计深度图样”（以下简称“图样”）要求，以“总图制图标准”GB/T50103-2001、“房屋建筑制图统一标准”GB/T50104-2001（以下简称“建筑标准”）为依据，特拟定以下规定：
一、图纸幅面及图框尺寸
图纸幅面及图框尺寸，见“统一标准”表2.1.1及表2.1.3，每个工程项目每个专业所使用的图纸幅面种类不宜多于2种（除目录及表格外）。
二、图线
基本图线宽度b的确定，应根据基项目的复杂程度及比例大小确定，但最小线宽不得小于0.18mm。
其具体的基本线宽b值及相应的线宽组值，可参见“统一标准”表3.0.1。
（一）总平面图绘制
（二）建筑平、立、剖面图绘制
目前建筑图绘制，采用的绘图软件为“天正”建筑软件，该软件
对层、线型、字型等均有统一设置，但线宽的设置须由具体设计人员确定，建议线宽设定：
三、字体
除标题、封面采用粗体汉外，图纸内汉字一律采用长仿宋字，文字的高宽比按“统一标准”表4.0.3数值选用；图中的阿拉伯数字、罗马数字及拉丁字母的书写、排列应符合“统一标准”中表4.0.5的规定。
字体高度宜按下表采用：（请注意不同比例图纸的字高变化）
四、比例
绘图所用比例应根据工程图纸复杂程度及图纸用途优先采用“统一标准”中的常用比例：1:1、1:2、1:5、1:10、1:50、1:100、1:150、1:200、1:500、1:1000、1:2000、1:5000、1:10000、1:20000、1:50000、1:100000、1:200000；
同一张图纸内所用比例不应超过2种。
五、符号
（一）剖视剖切符号
1、剖视剖切符号，以粗实线绘制，剖视剖切符号由剖切位置线和投射方向线组成，剖切符号的编号宜用阿拉伯数字，写在剖视方向线的端部，需要转折的剖切位置线应在转角的外侧加注与该符号相同的
2、建筑物的剖面剖切符号宜标注在±0.000标高平面图上。
（二）断面的剖切符号
断面剖切符号以粗实线绘制，断面剖切符号只有剖切位置线，其编号宜用阿拉伯数字，写在剖切位置线的一侧。
（三）索引符号与详图符号
设计图中某一局部或构件，需另见详图，应以索引符号索引，索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均应以细实线绘制，索引符号及详图符号编写规定和引出线绘制的有关要求，详见“统一标准”P12～P17。
六、图样画法
（一）总平面图绘制
1、总平面图应绘制屋顶平面投影图，总平面图应在现状地形图上套画；标注用地范围、标注相邻现状和规范道路的红线位置和道路名称、标注相邻单位名称、标明拟建建筑与用地边界线之间、拟建建筑与周围现状建筑及规划建筑之间的间距，标明拟拆除的现状建筑，标明待征用地范围。
2、总平面图常用比例
3、总平面图应标注拟建建筑外形轮廓的尺寸，以±0.000高度的外墙定位轴线或外墙面线为准，以粗实线表示；新建建筑物±0.000高度以外的可见轮廓线以中实线表示；除标注建筑尺寸外，注明各建筑层数、高度、标注机动车出入口位置。
标注尺寸、标高均以米为单位，取小数点后2位，不足时以“0”补齐。
建筑物、构筑物、道路方位角注到“秒”。
道路纵坡度、场地平整坡度、排水沟底纵坡度等以百分计，取至小数点后一位，不足时以“0”补齐。
4、总平面图上应绘制指北针或风玫瑰，按上北下南方向绘制。
总平面中坐标网格应以细实线绘制，测量坐标网应为交叉十字线，其坐标代号用“X、Y”表示；建筑坐标网应画成网格通线，坐标代号用“A、B”表示，坐标值为负数时，加注“—”号。
总平面图中若同时有测量坐标与建筑坐标系统时，应在附注中注明两种坐标系统的换算公式。
5、总平面图应在建筑物、构筑物、道路、管线等以下部位标注坐标或定位尺寸：
建筑物、构筑物的定位轴线（或外墙面）或其交点；圆形建筑、构筑物中心；道路中心线或转折点；管线（包括管沟、管架或管桥）的中线或交点；挡土墙墙顶外边缘或转拆点。
6、总平面图上应标注±0.000标高及相应的绝对标高；不同高度的地坪应分别标注标高；建筑物四周转角应标注标高；
挡土墙要标注墙顶和墙趾标高，排水沟标注沟底和沟顶标高；
场地平整标注其控制位置标高，铺砌场地，标注其铺砌面标高。
7、总图中建筑物、构筑物均要标注名称或写编号列表于图中；列主要技术经济指标。
居住区（居住小区、组团）项目应标注单栋建筑规模（地上、地下建筑面积）和配套明细表。
（二）建筑图绘制
所有建筑图绘制的方法、内容及深度按“建筑工程设计文件编制深度规定”、“民用建筑工程建筑施工图设计深度图样”要求绘制。
重点就以下几方面做阐述：
建筑平面较长、较大或外形变化较复杂时，可分区绘制，但必须在各分区平面图上绘出分区组合意图，用图例或填充图案方式表示本分区部位所在位置；
每层建筑平面均应标注本层楼地面标高（同层楼地面有不同高度，应分别标注标高）、建筑面积和房间名称（有人员数量要求房间应标注人数）；绘制标准层平面应在图纸内标注标准层各层标高和建筑面积。
住宅平面图中还应标注技术经济指标；
建筑平面图内应有标注不同内外墙材料、厚度的附注说明和图例，示意如下：
外墙：200厚钢筋砼墙（陶粒砼空心砌块），外贴80厚聚苯板外保温体系；
内隔墙：200（150）厚陶粒砼空心砌块（陶粒砼板）；
150（100）厚轻钢龙骨板×××板隔墙；
……
图例：常用建筑材料宜按“统一标准”中常用建筑材料图例绘制。
钢筋混凝土墙
陶粒混凝土空心砌块墙（自设图例示意）
轻质板隔墙（如轻钢龙骨石膏板……等隔墙）（自设图例示
意）
每层建筑平面图中应有防火分区分隔示意图和防火分区面积。
玻璃幕墙、跨层玻璃窗的编号应标注在第一次出现的平面图上。
门窗编号等标注在各层平面中，放大平面中可不再标注。
七、门窗编号示意表
按所选用标准图集原有名称直接写出。
2、防火门应在备注栏内加注加闭门器和顺序器（双扇门时），单扇防火门还
应注明顺时针、逆时针（或左、右）开启。
3、除平开门外的折迭门、推拉门、旋转门、上翻门……等等按门的开启形式
直接编号排序即可。
4
乙FM1021A（单扇防火门）（逆时针开启）
乙FM1021B（单扇防火门）（顺时针开启）
户门：SM1021A （逆时针开启）
SM1021B （顺时针开启）
普通门：M921
窗：
门联窗：MC3023
当立面高度变化较为复杂或有退台处理时，各层平面应同时绘出其相邻下一层的屋顶平面，且不得重复。
顶层平面图应绘出屋面楼、电梯间、水箱间等平面及相邻下层屋顶平面，楼电梯间、水箱间屋顶平面再行绘制。
住宅有阁楼的应加画阁楼平面。
屋面平面图中应绘制屋面上人孔、屋面检修梯、设备基础、烟囱、
出屋面风道等，并标注其尺寸、定位尺寸、标高及必要的详图索引号和标准图详图索引号。
立面图应按“图样”要求深度绘制，当立面转折较为复杂时，宜画展开立面，且应明确注明转角处轴线编号；
出屋面的楼、电梯间、水箱间、内部院落（内天井）或看不到的局部立面可在相关剖面上表示。
否则应单独绘制。
出屋面的进排风口、连廊、采光口、烟囱等亦宜绘制立面，（未在立面图上绘制的）并标注其标高、高度及装修做法。
立面分格应绘制清楚并应标注尺寸（亦可另行出图）。
