八年级物理电学专题二《电流表与电压表》一.知识回顾比较项目电流表电压表用途测量电路中通过的电流测量电路两端的电压元件符号连接方式与被测用电器串联与被测用电器并联接线柱、量程及分度值选择—和0.6接线柱时，量程为0~0.6A，分度值为0.02A；选择—和3接线柱时，量程为0~3A，分度值为0.1A选择—和3接线柱时，量程为0~3V，分度值为0.1V；选择—和15接线柱时，量程为0~15V，分度值为0.5V使用时应注意①电流必须“+”进“—”出②电流表必须和被测用电器串联③被测电流不能超过电流表最大测量值，必须选择合适的量程④电流表绝对不允许直接接到电源两极，否则会造成短路，损坏电源和电流表①使用前先检查指针是否指零，如有偏差，用螺丝刀旋转表盘上的调零螺丝，将指针调至零位②电压表必须和被测用电器并联③接线柱接法正确，电流“+”进“—”出④待测电压不能超过电压表的量程时，先用大量程试触：读数先看清量程和分度值，不必估读电路化简电流表看成导线电压表看成开路二.典型例题1.如下图所示电路图中，能正确测出灯L2两端电压的是()A B C D解析：要测量灯L2两端电压，必须使电压表与灯L2并联，且电流从电压表“+”接线柱流入，从“—”接线柱流出，因此正确选项为C2.如图甲所示电流表读数为 A，图乙所示电压表读数为 V。
甲乙解析：图甲电流表的量程为0~0.6A，分度值为0.02A，读数为0.32A 图乙电压表的量程为0~15V，分度值为0.5V，读数为13.0V3.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。
观察电压表指针的偏转与接线可知：这个电池的电压是________V，______片是它的正极。
解析：观察电压表指针正常偏转，说明电流“+”进“—”出，即电源正极与电压表正接线柱相连，负极与电压表负接线柱相连，所以铜片为正极，此电压表量程为0~3V，分度值为0.1V，读数为0.5V三.自我检测1.关于电流表和电压表的使用,下列说法错误的是( )A、如不能估计被测电压、电流的大小,可取电表的任意两个接线柱进行试触B、电压表可直接测量电源电压,而电流表不能直接接在电源两极间C、测量前都必须选择合适的量程D、都必须使电流从“+”接线柱流进电表,从“-”接线柱流出2．如图1所示，小平做实验时将电压表串联在电路中了，那么闭合开关后，会出现的情况为（）A．灯泡的灯丝烧断 B．电压表一定烧坏C．电源损坏 D．电压表指针有明显偏转图13.如图2所示电路，两只小灯泡L1和L2均正常发光，则下面几种说法中正确的是：（）A．甲是电流表，乙是电压表；B．甲是电压表，乙是电流表；C．甲、乙都是电流表；D．甲、乙都是电压表。

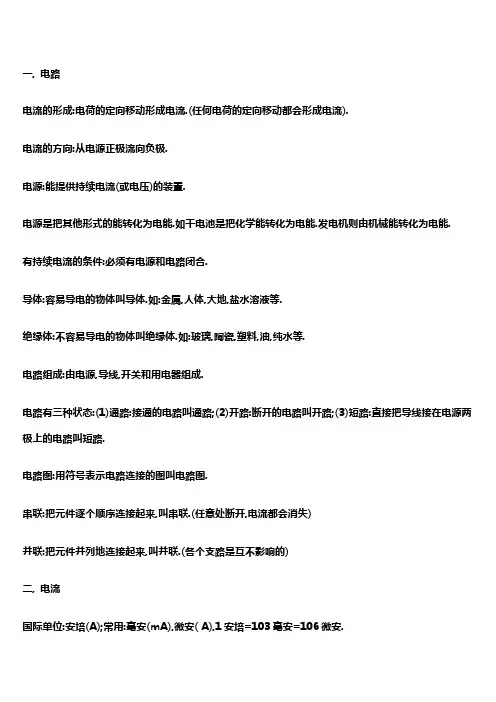

一, 电路电流的形成:电荷的定向移动形成电流.(任何电荷的定向移动都会形成电流).电流的方向:从电源正极流向负极.电源:能提供持续电流(或电压)的装臵.电源是把其他形式的能转化为电能.如干电池是把化学能转化为电能.发电机则由机械能转化为电能.有持续电流的条件:必须有电源和电路闭合.导体:容易导电的物体叫导体.如:金属,人体,大地,盐水溶液等.绝缘体:不容易导电的物体叫绝缘体.如:玻璃,陶瓷,塑料,油,纯水等.电路组成:由电源,导线,开关和用电器组成.电路有三种状态:(1)通路:接通的电路叫通路;(2)开路:断开的电路叫开路;(3)短路:直接把导线接在电源两极上的电路叫短路.电路图:用符号表示电路连接的图叫电路图.串联:把元件逐个顺序连接起来,叫串联.(任意处断开,电流都会消失)并联:把元件并列地连接起来,叫并联.(各个支路是互不影响的)二, 电流国际单位:安培(A);常用:毫安(mA),微安( A),1安培=103毫安=106微安.测量电流的仪表是:电流表,它的使用规则是:①电流表要串联在电路中;②电流要从"+"接线柱入,从"-"接线柱出;③被测电流不要超过电流表的量程;④绝对不允许不经过用电器而把电流表连到电源的两极上.实验室中常用的电流表有两个量程:①0～0.6安,每小格表示的电流值是0.02安;②0～3安,每小格表示的电流值是0.1安.三, 电压电压(U):电压是使电路中形成电流的原因,电源是提供电压的装臵.国际单位:伏特(V);常用:千伏(KV),毫伏(mV).1千伏=103伏=106毫伏.测量电压的仪表是:电压表,使用规则:①电压表要并联在电路中;②电流要从"+"接线柱入,从"-"接线柱出;③被测电压不要超过电压表的量程;实验室常用电压表有两个量程:①0～3伏,每小格表示的电压值是0.1伏;②0～15伏,每小格表示的电压值是0.5伏.熟记的电压值:①1节干电池的电压1.5伏;②1节铅蓄电池电压是2伏;③家庭照明电压为220伏;④安全电压是:不高于36伏;⑤工业电压380伏.四, 电阻电阻(R):表示导体对电流的阻碍作用(导体如果对电流的阻碍作用越大,那么电阻就越大,而通过导体的电流就越小).国际单位:欧姆(Ω);常用:兆欧(MΩ),千欧(KΩ);1兆欧=103千欧; 1千欧=103欧.决定电阻大小的因素:材料,长度,横截面积和温度(R与它的U和I无关).滑动变阻器:原理:改变电阻线在电路中的长度来改变电阻的.作用:通过改变接入电路中的电阻来改变电路中的电流和电压.铭牌:如一个滑动变阻器标有"50Ω2A"表示的意义是:最大阻值是50Ω,允许通过的最大电流是2A.正确使用:a,应串联在电路中使用;b,接线要"一上一下";c,通电前应把阻值调至最大的地方.五, 欧姆定律欧姆定律:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比.公式: 式中单位:I→安(A);U→伏(V);R→欧(Ω).欧姆定律的应用:①同一电阻的阻值不变,与电流和电压无关,其电流随电压增大而增大.(R=U/I)②当电压不变时,电阻越大,则通过的电流就越小.(I=U/R)③当电流一定时,电阻越大,则电阻两端的电压就越大.(U=IR)电阻的串联有以下几个特点:(指R1,R2串联,串得越多,电阻越大)①电流:I=I1=I2(串联电路中各处的电流相等)②电压:U=U1+U2(总电压等于各处电压之和)③电阻:R=R1+R2(总电阻等于各电阻之和)如果n个等值电阻串联,则有R总=nR④分压作用:=;计算U1,U2,可用:;⑤比例关系:电流:I1:I2=1:1 (Q是热量)电阻的并联有以下几个特点:(指R1,R2并联,并得越多,电阻越小)①电流:I=I1+I2(干路电流等于各支路电流之和)②电压:U=U1=U2(干路电压等于各支路电压)③电阻:(总电阻的倒数等于各电阻的倒数和)如果n个等值电阻并联,则有R总=R④分流作用:;计算I1,I2可用:;⑤比例关系:电压:U1:U2=1:1 ,(Q是热量)六, 电功和电功率1. 电功(W):电能转化成其他形式能的多少叫电功,2.功的国际单位:焦耳.常用:度(千瓦时),1度=1千瓦时=3.6?06焦耳.3.测量电功的工具:电能表4.电功公式:W=Pt=UIt(式中单位P→瓦(w) W→焦(J);U→伏(V);I→安(A);t→秒). 电功率(P):表示电流做功的快慢.国际单位:瓦特(W);常用:千瓦①如果W用焦,t用秒,则P的单位是瓦;②如果W用千瓦时,t用小时,则P的单位是千瓦.10.计算电功率还可用右公式:P=I2R和P=U2/R11.额定电压(U0):用电器正常工作的电压.另有:额定电流12.额定功率(P0):用电器在额定电压下的功率.13.实际电压(U):实际加在用电器两端的电压.另有:实际电流14.实际功率(P):用电器在实际电压下的功率.当U > U0时,则P > P0 ;灯很亮,易烧坏.当U < U0时,则P < P0 ;灯很暗,当U = U0时,则P = P0 ;正常发光.15.同一个电阻,接在不同的电压下使用,则有;如:当实际电压是额定电压的一半时,则实际功率就是额定功率的1/4.例"220V100W"如果接在110伏的电路中,则实际功率是25瓦.)16.热功率:导体的热功率跟电流的二次方成正比,跟导体的电阻成正比.17.P热公式:P=I2Rt ,(式中单位P→瓦(W);I→安(A);R→欧(Ω);t→秒.)18.当电流通过导体做的功(电功)全部用来产生热量(电热),则有:热功率=电功率,可用电功率公式来计算热功率.(如电热器,电阻就是这样的.)七,生活用电家庭电路由:进户线(火线和零线)→电能表→总开关→保险盒→用电器.所有家用电器和插座都是并联的.而用电器要与它的开关串联接火线.保险丝:是用电阻率大,熔点低的铅锑合金制成.它的作用是当电路中有过大的电流时,它升温达到熔点而熔断,自动切断电路,起到保险的作用.引起电路电流过大的两个原因:一是电路发生短路;二是用电器总功率过大.安全用电的原则是:①不接触低压带电体;②不靠近高压带电体.八,电和磁磁性:物体吸引铁,镍,钴等物质的性质.磁体:具有磁性的物体叫磁体.它有指向性:指南北.磁极:磁体上磁性最强的部分叫磁极.任何磁体都有两个磁极,一个是北极(N极);另一个是南极(S极)磁极间的作用:同名磁极互相排斥,异名磁极互相吸引.磁化:使原来没有磁性的物体带上磁性的过程.磁体周围存在着磁场,磁极间的相互作用就是通过磁场发生的.磁场的基本性质:对入其中的磁体产生磁力的作用.磁场的方向:小磁针静止时北极所指的方向就是该点的磁场方向.磁感线:描述磁场的强弱,方向的假想曲线.不存在且不相交,北出南进.磁场中某点的磁场方向,磁感线方向,小磁针静止时北极指的方向相同.10.地磁的北极在地理位臵的南极附近;而地磁的南极则在地理的北极附近.但并不重合,它们的交角称磁偏角,我国学者沈括最早记述这一现象.11.奥斯特实验证明:通电导线周围存在磁场.12.安培定则:用右手握螺线管,让四指弯向螺线管中电流方向,则大拇指所指的那端就是螺线管的北极(N极).13.通电螺线管的性质: ①通过电流越大,磁性越强;②线圈匝数越多,磁性越强;③插入软铁芯,磁性大大增强④通电螺线管的极性可用电流方向来改变.14.电磁铁:内部带有铁芯的螺线管就构成电磁铁.15.电磁铁的特点:①磁性的有无可由电流的通断来控制;②磁性的强弱可由改变电流大小和线圈的匝数来调节;③磁极可由电流方向来改变.16.电磁继电器:实质上是一个利用电磁铁来控制的开关.它的作用可实现远距离操作,利用低电压,弱电流来控制高电压,强电流.还可实现自动控制.17.电话基本原理:振动→强弱变化电流→振动.18.电磁感应:闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,这种现象叫电磁感应,产生的电流叫感应电流.应用:发电机感应电流的条件:①电路必须闭合;②只是电路的一部分导体在磁场中;③这部分导体做切割磁感线运动.感应电流的方向:跟导体运动方向和磁感线方向有关.发电机的原理:电磁感应现象.结构:定子和转子.它将机械能转化为电能.磁场对电流的作用:通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用:电动机.通电导体在磁场中受力方向:跟电流方向和磁感线方向有关.电动机原理:是利用通电线圈在磁场里受力转动的原理制成的.换向器:实现交流电和直流电之间的互换.交流电:周期性改变电流方向的电流.直流电:电流方向不改变的电流.一、测量⒈长度L：主单位:米；测量工具:刻度尺；测量时要估读到最小刻度的下一位；光年的单位是长度单位。
（物理）中考物理电流和电路试题种类及其解题技巧含分析一、电流和电路选择题1．如下图，马虎的小强把电流表并联在灯泡L1两头了，此时假如闭合开关，必定会发生（）A. 电源短路B. 电流表破坏C.L不亮D. L 灯丝烧断12【答案】 C【分析】【解答】如下图 ,电流表并联在电灯L1两头 ,将电灯 L1短路 ,L1不会发光；电流表与灯 L2串连接入电路 ,电源不会短路 ,灯 L2发光 ,电流表与灯 L2不会烧坏。
ABD 不会发生， C 会发生， C 切合题意。
故答案为： C.【剖析】电流表要和用电器串连使用，电流表和用电器并联时，用电器会短路。
2．如下图的电路，闭合电键S，以下判断中正确的选项是（）A. 两灯串连连结且电流表测的电流B.两灯并联连结且电流表测干路电流C. 两灯并联连结且电流表测的电流D.两灯并联连结且电流表测的电流【答案】 C【分析】【解答】由图可知：电流从电源的正极出发，分两条支路： 1.经电流表、灯 L1，2.经 L后 ,与 L 的电流集合经开关 S 返回电源负极，所以电路中有两条电流路径,故灯 L 、L2112并联； A 不切合题意；因电流表串连在灯泡 L1所在的支路上1,所以电流表丈量的是 L 的电流， B 不切合题意， C. 符合题意 .故答案为： C.【剖析】依据串连电路中电流只有一条路径，并联电路中电流有多条路径，由此判断电路的连结方式；电流表应与被测元件串连，由此判断电流表所测物理量．3．如下图，两个同样的验电器 a 和 b ， a 带正电， b 不带电，用根带绝缘柄的铜棒把两个验电器的金属球连结起来的瞬时（）A. 有质子从 a 向 b 挪动B. a 中的自由电子经过金属棒流向b， b 金属箔的张角张大C. b 中正电荷经过金属棒流向a， a 金属箔张角减小D. b 中的自由电子经过金属棒流向a， b 金属箔张角增大【答案】 D【分析】【解答】解：由题知，验电器 a 带正电， b 不带电；用带有绝缘柄的铜棒把 a 和 b 连结起来，质子和正电荷的质量比较大而不会定向挪动，因为验电器 a 带正电，依据异种电荷互相吸引可知， b 中的自由电子会经过金属棒流向a，而 b 因为失掉电子也带上了正电荷， b 的两金属箔带上同种电荷使 b 金属箔张角变大，ABC不切合题意， D 切合题意。
电流的测量练习题及详细解析【典型例题】类型一、电流表的使用1.（2016•徐闻县模拟）如图所示电流表的读数为A。
【思路点拨】电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数。
【答案】0.48【解析】电流表使用的是0～0.6A的量程，每一个大格代表0.2A，每一个小格代表0.02A，示数是0.48A；故答案为：0.48。
【总结升华】本题考查电流表的读数，类似的测量工具读数应归纳掌握，如：电压表、温度计、刻度尺、弹簧测力计、电能表、天平的读数等。
举一反三：【变式】实验室，某同学发现一个电流表有两个量程，大量程是0～9A，小量程模糊不清。
为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图（b）所示，则电流表的小量程为（）A.0～0.6AB.0～1AC.0～2AD.0～3A【答案】D2.如图所示电路，电路中有三盏灯，两个电流表，两个开关，请回答：（1）当闭合S1，断开S2时，此电路中哪盏灯能发光，电流表测的是哪部分的电流？（2）当闭合S2，断开S1时，电路中哪盏灯能发光？电流表测的是哪部分的电流？（3）当S1、S2都闭合时，此电路是一个什么电路？电流表测的是哪部分的电流？（4）当S1、S2都断开时，电路是什么电路？【答案】（1）L3灯亮； A1只测通过L3灯的电流。
（2）灯L1亮；电流表表A2测量通过灯L1的电流。
（3）灯L1、L2、L3三盏灯都发光； A1测的是通过L2和L3灯的电流之和，A2测的是通过L1和L2灯的电流。
（4）灯L1、L2、L3三盏灯都发光；电流表A1、A2没有接在电路中。
【解析】（1）当只闭合S1，断开S2时，只有L3灯亮，L1和L2灯被短路，此时电流表相当于导线，电流表阻碍电流的作用很小，被视为零，这样电流就不通过L1和L2灯，只通过A1和灯L3，这时A1只测通过L3灯的电流。
（2）当闭合S2，断开S1时，只有灯L1亮，L2和L3灯被短路，电流表A2测的是通过L1灯的电流，此时电流只通过L1，不通过L2和L3。
初中物理电流和电流表的使用【考点精讲】水流和电流一、电流1. 电流强度（简称电流）：表示电流的大小，常用字母I表示。
2. 单位：国际单位：安培，简称安，用字母A表示。
常用单位：毫安（mA）、微安（μA）。
换算关系：1A＝1000mA；1mA＝1000μA。
思考：2.5A＝________μA。
3. 身边的电流值：上面我们列举了生活中一些常见的电流值，那么这些电流的大小是如何测量出来的呢？有没有能测量电路中电流大小的仪器呢？答案是肯定的，有一种专门用来测量电路中电流大小的仪器，我们称之为电流表。
下面我们就来学习电流表的结构和使用方法。
二、电流表1. 观察电流表电流表（1）如果把标有“－”的接线柱和标有“0.6A”的接线柱接到电路中，表示选用0～0.6A的量程。
当指针指在满刻度时，表示电流为0.6A，读数时，应以刻度盘______（上排/下排）的数值为准，电流表的分度值为_____A。
（2）如果把标有“－”的接线柱和标有“3A”的接线柱接到电路中，表示选用______的量程。
读数时，应以刻度盘______（上排/下排）的数值为准，电流表的分度值为_____A。
（3）思考：读出电流表的示数（a）I＝____A （b）I＝____A2. 使用电流表在使用电流表时应该注意以下几点：（1）使用前应先检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。
（2）必须把电流表串联在电路中，使电流从标有“0.6A”或“3A”的接线柱流入电流表，从标有“－”的接线柱流出电流表，如下图。
（3）绝不允许把电流表直接连接到电源的两极，如下图。
（4）被测电流的大小不能超过电流表的量程。
在使用双量程电流表时，一般先试用大量程，如果电流表示数在小量程范围内，再改用小量程，这样读数更为准确。
【典例精析】例题1 （枣庄中考）如图所示是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：①______________；②______________；③______________。

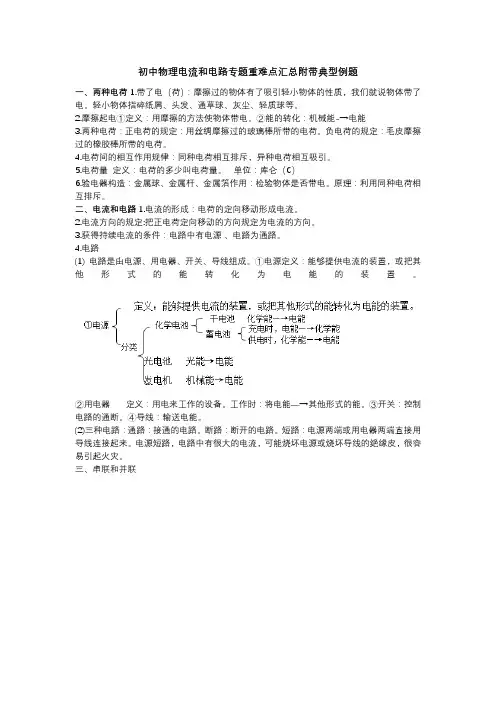

初中物理电流和电路专题重难点汇总附带典型例题一、两种电荷1.带了电（荷）：摩擦过的物体有了吸引轻小物体的性质，我们就说物体带了电。
轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。
2.摩擦起电①定义：用摩擦的方法使物体带电。
②能的转化：机械能-→电能3.两种电荷：正电荷的规定：用丝绸摩擦过的玻璃棒所带的电荷。
负电荷的规定：毛皮摩擦过的橡胶棒所带的电荷。
4.电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
5.电荷量定义：电荷的多少叫电荷量。
单位：库仑（C）6.验电器构造：金属球、金属杆、金属箔作用：检验物体是否带电。
原理：利用同种电荷相互排斥。
二、电流和电路1.电流的形成：电荷的定向移动形成电流。
2.电流方向的规定:把正电荷定向移动的方向规定为电流的方向。
3.获得持续电流的条件：电路中有电源、电路为通路。
4.电路(1) 电路是由电源、用电器、开关、导线组成。
①电源定义：能够提供电流的装置，或把其他形式的能转化为电能的装置。
②用电器定义：用电来工作的设备。
工作时：将电能—→其他形式的能。
③开关：控制电路的通断。
④导线：输送电能。
(2)三种电路：通路：接通的电路。
断路：断开的电路。
短路：电源两端或用电器两端直接用导线连接起来。
电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。
三、串联和并联四、电流的测量1.电流：表示电流强弱的物理量，符号I。
2.单位：安培，符号A，还有毫安(mA)、微安（µA）1A＝1000mA 1mA＝1000µA。
3.电流的测量：（1）测量电流的仪表是：电流表；符号：A。
（2）选择量程：实验室中常用的电流表有两个量程：0～0.6安，每小格表示的电流值是0.02安；0～3安，每小格表示的电流值是0.1安。
（如不知道量程，应该选较大的量程，并进行试触。
）注：试触法：先把电路的一线头和电流表的一接线柱固定，再用电路的另一线头迅速试触电流表的另一接线柱，若指针摆动很小（读数不准），需换小量程，若超出量程（电流表会烧坏），则需换更大的量程。
第四章第一节电流第一课时电流及电流表的使用一、选择题1．关于电流，下列说法中正确的是( )A．电流是表示电子移动快慢的物理量B．电流是表示电荷移动快慢的物理量C．电流的国际单位符号是“A”D．电流的国际单位符号是“I”2．某家用电器正常工作时，测得通过它的电流为5 A，则此电器可能是下列选项中的( )A．电冰箱 B．日光灯 C．空调 D．电风扇3．关于电流表的使用，下列说法中错误的是( )A．电流表必须和被测用电器串联在电路中B．电流要从电流表的“＋”接线柱流入，从“－”接线柱流出C．事先不能估计电路中电流大小时，先用小量程试触D．电流表两接线柱不能与电源两极直接相连4．某同学在使用电流表时，估计待测电路中的电流应选用0～0.6 A的量程，但他误用0～3 A的量程来测量，这样做的结果是( )A．指针摆动角度大，会损坏电流表B．指针摆动角度小，会损坏电流表C．指针摆动角度小，读数比较准确D．指针摆动角度小，读数不够准确5．如图11－K－1所示，a、b、c、d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N接线端与电路中各接线点的连接关系为( )图11－K－1A．M接a，N接b B．M接c，N接dC．M接b，N接a D．M接d，N接c6．如图11－K－2所示电路，下列叙述正确的是( )A．电流表A1测量灯L1中的电流B．电流表A2测量灯L1中的电流C．电流表A3测量灯L1和L2中的总电流D．电流表A1测量灯L2中的电流7．图11－K－3L2中电流的电路是( )图11－K－38．某同学用电流表测电流时，刚一“试触”就发现电流表的指针迅速摆动到最大刻度，发生这种情况的原因可能是( )①电流表的正、负接线柱接反了②电路某处有断路③电流表的量程太小，所测电流超过了电流表的量程④线路接错，某处发生了短路A．①③ B．②④ C．②③ D．③④9．如图11－K－4( )A．电流表被烧坏，灯不亮B．电流表有示数，灯亮C．电流表被烧坏，灯亮D．电流表有示数，灯不亮10．如图11－K－5所示，粗心的小强把电流表并联在了灯L1的两端，若闭合开关，一定会发生( )图11－K－5A．L1发光，L2不发光 B．电源被烧坏C．L1不发光，L2发光 D．电流表被烧坏二、填空题11．下表是部分用电器的电流值，电器1、电器2可能是台灯、电子手表中的一个，则台灯应该是电器________。

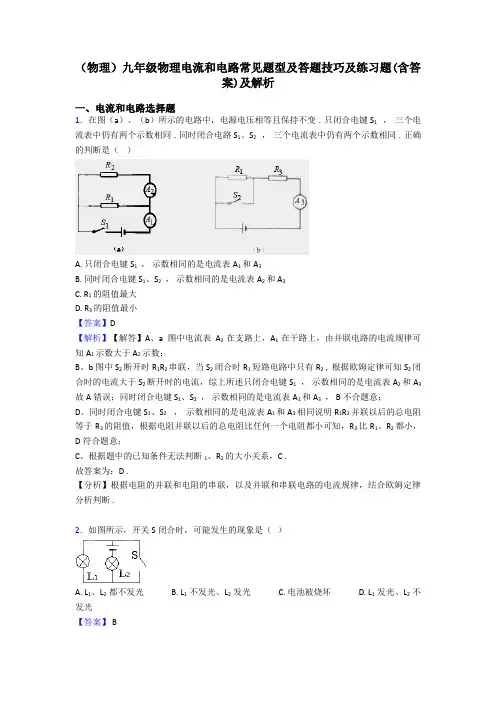

（物理）九年级物理电流和电路常见题型及答题技巧及练习题(含答案)及解析一、电流和电路选择题1．在图（a）、（b）所示的电路中，电源电压相等且保持不变 . 只闭合电键S1，三个电流表中仍有两个示数相同 . 同时闭合电路S1、S2，三个电流表中仍有两个示数相同 . 正确的判断是（）A. 只闭合电键S1，示数相同的是电流表A1和A3B. 同时闭合电键S1、S2，示数相同的是电流表A2和A3C. R1的阻值最大D. R3的阻值最小【答案】D【解析】【解答】A、a图中电流表A2在支路上，A1在干路上，由并联电路的电流规律可知A1示数大于A2示数；B、b图中S2断开时R1R2串联，当S2闭合时R1短路电路中只有R2 , 根据欧姆定律可知S2闭合时的电流大于S2断开时的电流，综上所述只闭合电键S1，示数相同的是电流表A2和A3故A错误；同时闭合电键S1、S2，示数相同的是电流表A1和A3， B不合题意；D、同时闭合电键S1、S2，示数相同的是电流表A1和A3相同说明R1R2并联以后的总电阻等于R3的阻值，根据电阻并联以后的总电阻比任何一个电阻都小可知，R3比R1、R2都小，D符合题意；C、根据题中的已知条件无法判断1、R2的大小关系，C .故答案为：D .【分析】根据电阻的并联和电阻的串联，以及并联和串联电路的电流规律，结合欧姆定律分析判断 .2．如图所示，开关S闭合时，可能发生的现象是（）A. L1、L2都不发光B. L1不发光、L2发光C. 电池被烧坏D. L1发光、L2不发光【答案】 B【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有L2接入电路，则闭合开关后L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1被短路．3．在如图所示的电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】【解答】解：A、如果灯泡L1短路，将形成电源短路，电流表被烧坏，电压表示数为零．不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零．不符合题意；C、如果灯泡L1断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表示数不变．符合题意；D、如果灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变．不符合题意．故选C．【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．根据电流表、电压表在电路中特征来判断．4．如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是（）A. S1B. S2C. S2和S3D. S1和S3【答案】 C【解析】【解答】若要使L1和L2两灯组成并联电路，电流应分别经过L1和L2两灯，故应闭合开关S2、S3，断开开关S1，C符合题意．故答案为：C．【分析】串联的特点是各电路元件顺次连接，并联电路是用电器分别连接在电路两端. 5．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。

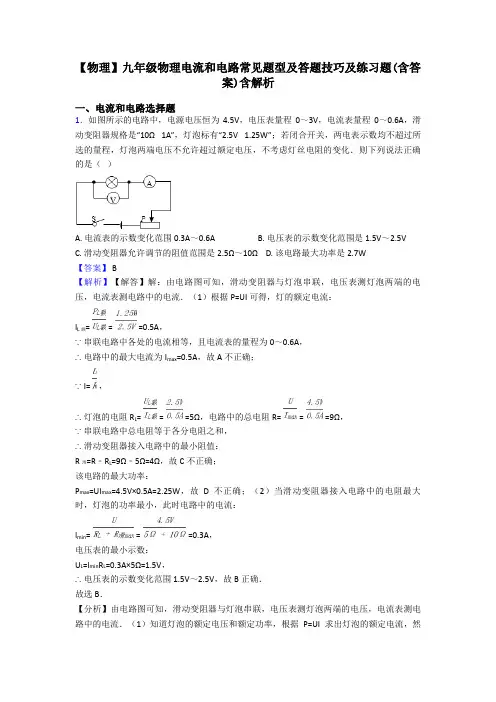

【物理】九年级物理电流和电路常见题型及答题技巧及练习题(含答案)含解析一、电流和电路选择题1．如图所示的电路中，电源电压恒为4.5V，电压表量程0～3V，电流表量程0～0.6A，滑动变阻器规格是“10Ω1A”，灯泡标有“2.5V 1.25W”；若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化．则下列说法正确的是（）A. 电流表的示数变化范围0.3A～0.6AB. 电压表的示数变化范围是1.5V～2.5VC. 滑动变阻器允许调节的阻值范围是2.5Ω～10ΩD. 该电路最大功率是2.7W【答案】 B【解析】【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）根据P=UI可得，灯的额定电流：I L额= = =0.5A，∵串联电路中各处的电流相等，且电流表的量程为0～0.6A，∴电路中的最大电流为I max=0.5A，故A不正确；∵I= ，∴灯泡的电阻R L= = =5Ω，电路中的总电阻R= = =9Ω，∵串联电路中总电阻等于各分电阻之和，∴滑动变阻器接入电路中的最小阻值：R滑=R﹣R L=9Ω﹣5Ω=4Ω，故C不正确；该电路的最大功率：P max=UI max=4.5V×0.5A=2.25W，故D不正确；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，此时电路中的电流：I min= = =0.3A，电压表的最小示数：U L=I min R L=0.3A×5Ω=1.5V，∴电压表的示数变化范围1.5V～2.5V，故B正确．故选B．【分析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流，然后结合电流表的量程确定电路中的最大电流，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值，再根据P=UI求出该电路的最大功率；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，根据电阻的串联和欧姆定律求出电路中的电流，利用欧姆定律求出电压表的最小示数，进一步的得出电压表的示数变化范围．2．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小【答案】A【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项A正确．故选A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．3．轿车装有日间行车灯后可提高行车的安全性。
【考点聚焦】电路与电流属于电学的基本内容，知识点较多，都有可能成为考查的对象，根据经验，按其主要程度大致划分为以下知识点：1．关于电流的概念及其方向规定﹑测量，电流表的正确使用与读数；2．会连接串﹑并联电路并会画出它们的电路图和实物图，理解串联电路中电流的特点；3．知道两种电荷及其相互作用，知道摩擦起电的原因及实质，知道电路组成及作用，知道导体与绝缘体的区别。
一、基础知识的考查题1．日光灯工作电流约为0．15A，合为 mA。
电流表使用前要先检查指针是否指在位置。
解析：本题考查电流的单位换算以及电流表的使用，属于识记性考题。
0．15A=0．15×1000mA=150 mA；电流表在使用前要先检查指针是否指在零刻度线位置。
（05年武汉市中考题）如图1（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯L1中的电流是（）A．0．8A B．0．16A C．0．52A D．1．28A解析：图1a所示为并联电路．两只电流表的读数分别为1．8A和0．32A，可知图b所示的电表在干路上，而图c所示的电表在L2所在的支路上．根据并联电路中电流的特点，可以知道电灯L1中的电流I1=I-I2=1．48A。
题2．如图2所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（）A．Ia=Id B．Ia＞Id C．Ia＞Ib D．Id＞Ic解析：在图中所示的电路中，两个灯泡并联，a﹑d两处为干路，b﹑c两点分别在两个支路上并联电路中电流的特点是干路中的电流等于各支路中的电流之和，即I=I1+I2+…，所以有Ia=Id且一定大于I b和Ic。
因而可以得出不正确的说法是B。
二、实践及应用题3．关于生活中的一些电路连接，下列判断不正确的是（）A．道路旁的一排排路灯，晚上同时亮，早晨同时灭，因此它们是串联的B．家庭电路中，电视机与照明灯的工作互不影响，因此它们是并联的C．由于某一盏灯短路使保险丝熔断时，其他所有电器都会停止工作，因此保险丝是接在干路上的D．楼道中的声控灯只有在天暗并且有声音时才能亮，因此声控开关、光控开关及灯是串联的解析：本题将电路的知识与实际联系较为密切，旨在考查学生利用所学知识解决实际问题的能力．路灯同时亮同时灭，是因为它们的开关在并联电路的干路上，并不是由于它们串联，因而错误的是A．题4．物理知识在平时的生产、生活中有广泛应用，下列说法正确的是系统（）A．电工用的尖嘴钳钳柄通常都装有橡胶套，主要是为了使劲握钳柄时手掌不至于太疼B．电线的芯线外面包一层塑料，主要是为了保护里面的芯线不受腐蚀C．手机的备用电池不能与硬币放到一起，主要是为了防止手机电池被硬币短路而损坏D．有些电学实验室铺有掺杂着金属丝的地毯，主要是为了增加地毯强度解析：本题考查学生对于基本电路的理解与应用，要求学生能够利用所学的知识解释与解决实际生产生活中的问题。
【物理】九年级物理电流和电路常见题型及答题技巧及练习题(含答案)一、电流和电路选择题1．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A. 1.5A 0.3AB. 1.2A 0.3AC. 0.3A 0.3AD. 1.2A 1.2A【答案】 B【解析】【解答】解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0～3A，分度值为0.1A，干路电流I=1.5A，L2支路电流表A2的量程为0～0.6A，分度值为0.02A，通过L2的电流I2=0.3A，故D错误；则灯L1中的电流：I1=I﹣I2=1.5A﹣0.3A=1.2A，故AC错误、B正确．故选B．【分析】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，根据并联电路的电流特点和两个电流表的指针在同一个位置确定两表量程，根据分度值读出示数，进一步求出灯L1中的电流．2．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。
如果手刹处在拉爆状态，汽车也能运动，但时间长了会损坏刹车片，有一款汽车设计了一个提醒司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭，下列电路图符合上述设计要求的是（）A. B.C. D.【答案】 A【解析】【解答】根据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串联电路，A符合题意。
故答案为：A.【分析】串联电路的特点是各用电器互相影响。
3．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C4．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C 不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.5．如图所示的电路中，闭合开关S1和S2，灯泡L1和L2均发光，下列说法正确的是（）A. 电流表测量干路的电流B. 电压表示数等于L1的电压C. 只断开S2，电流表示数不变D. 只断开S2，电压表示数变为零【答案】 B【解析】【解答】解：A、由图知，闭合开关S1和S2，灯泡L1和L2并联，电流表与L2串联，测量通过L2的电流。
专题3：电流表、电压表使用与测量对象的判断电流表、电压表是电学最基本的测量仪器，是要求学生会正确使用的，并且是中考必考的电学仪器。
而准确判断电流表和电压表测量对象是学好电学的基础，是学习电学的必备技能。
电流表和电压表测量对象判断不准确，就会造成电路分析、计算等各方面错误，造成学生电学困难，所以准确判断电流表和电压表测量对象是刚学习电学必须迅速掌握的技能，以便为学习电学打下良好的基础。
一、电流表和电压表的使用电流表电压表相同点1、电流都从“+”接线柱流进，从“—”接线柱流出（正入负出），否则指针会反偏2、被测电流或电压都不能超过所选量程3、在不知被测电流或电压值时，需先用大量程试触不同点1、电流表要和用电器串联电压表要和被测用电器并联2、电流表不允许不经过直接接到电源两极上（否则烧毁电流表）电压表可以直接接到电源两极上（测电源电压）3、电流表在电路中相当于导线于导线（电流表的内阻很小）电压表在电路中相当于断路（电压表的内阻很大）例题1（2021山东枣庄）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
【答案】正负接线柱反接改接小量程。
【解析】连接好电路，闭合开关，发现电流表指针向左偏转（即反偏）至图甲所示位置，说考点透视迷津点拨与点对点讲明电流表中的电流方向反了，原因是电流表正负接线柱反接；纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
【点拨】电流表、电压表在为接入电路时，指针不指在0刻度线处，需要调零；使用过程中，如果指针反偏，说明电流表、电压表正负接线柱接反；如果偏转角度过大（甚至超量程），说明所选量程偏小；如果偏转角度过小（只偏转几个小格），说明所选量程偏大。
初中物理 “电表示数变化”类题型的解析方法根据电路元件使用情况，可以将这类题型分为四种类型进行辨析：（1）开关型；（2）变阻器型；（3）“伪”变阻器型；（4）组合型。
1、 开关型：由开关的断开与闭合实现电路的转换，引起电表示数变化。
例1在下如图1所示的电路中，R 1、R 2是定值电阻，电源电压U 保持不变。
当开关S 1由断开变为闭合时，电压表、电流表的示数如何变化？解析：开关S 1断开时，R 1与R 2组成串联电路，电压表测量的是R 1两端的电压（总电压的一部分），电流表测量的是串联电路中的电流即21R R U I +=；而当开关S 1闭合后，R 2被短路，电路中只有R 1接入，电压表测量的仍是R 1两端的电压，但是电路的总电压，故电压表的读数变大，电流表此时测量的是通过电阻R 1的电流1R U I =，故电流表的读数变大。
例2如上图2电源电压恒定，断开S 1、S 3，闭合S 2，两表均有示数；再断开S 2，闭合S 1、S 3，此时两表的示数与前者相比（ ）A ．两表的示数均变大B ．两表的示数均变小C ．电流表的示数变大，电压表的示数变小D ．电流表的示数变小，电压表的示数变大 解析：当开关S 1、S 3断开、S 2闭合时，电阻R 1、R 2串联在电路中，此时电流表测量电路中的电流21R R U I +=，电压表测量R 1两端电压21111R R UR IR U +==；当断开S 2，闭合S 1、S 3时，简化电路如图4，此时电流表测的是R 1中电流11R U I =,电压表测的是R 1两端电压或电源两端电压U ′1=U ，比较开关处于不同状态表达式可知，I 1＞I ,U ′1＞U 1,故两表的示数均变大。
2、变阻器型：由滑动变阻器滑片移动导致接入电路电阻改变，引起电路中电流表、电压表示数的变化。
此类按滑动变阻器连接方式又可分为两种类型。
①串联电路中由滑动变阻器的滑片移动引起电路中电表示数变化例3（2009年德州）如下图5，开关闭合后，当滑动变阻器滑片向左移动过程中（ ）A ．电流表示数变大，电压表示数变小B ．电流表示数变大，电压表示数变大C ．电流表示数变小，电压表示数变小D ．电流表示数变小，电压表示数变大 解析：此电路是电阻R 与滑动变阻器串联，电流表测量电流APR R U I +=，当P 向左移动时AP R 变小，电流表示数变大；电压表测的是AP R 的电压，可表示为U AP =U －IR ，U 不变，IR 增大，所以U AP 变小，电压表示数变小。
九年级物理电流和电路常见题型及答题技巧及练习题(含答案)含解析一、电流和电路选择题1．如图所示电路中，甲、乙两处分别接人电流表或电压表。
当s闭合后，为使两灯均能发光，则（）A. 甲接电流表，乙接电压表B. 甲、乙均接电流表C. 甲、乙均接电压表D. 甲接电压表，乙接电流表【答案】 A【解析】【解答】根据电路图，当开关闭合两灯都发光时，经过右侧灯泡的电流经过甲表，甲表是电流表，乙表是电压表，A符合题意，BCD不符合题意。
故答案为：A.【分析】根据电路图中有电流经过电路是并联电路，再根据电表的使用特点判断相应的电表。
2．如图所示，图中两灯规格不同，能测出通过灯L1电流的电路是（）A. B. C. D.【答案】 D【解析】【解答】解：A、图中电流表与灯L1串联，但其正负接线柱接反了，A不符合题意；B、图中电流表与灯L2串联，且电流正进负出，能正确测出通过灯L2的电流，B不符合题意；C、图中电流表接在干路上，且电流正进负出，测量的是干路电流，C不符合题意。
D、图中电路为并联电路，两个电流表分别测出干路和支路电流，相减得出L1电流，D符合题意；故答案为：D。
【分析】利用电流表的使用方法及并联电路中的电流关系分析解答.3．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．4．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（）A. 整理器材，完成实验B. 换用不同规格灯泡，获取多组数据C. 分析数据，得出结论D. 换用电流表的量程，重新测量一次【答案】 B【解析】【解答】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，B符合题意，ACD不符合题意．故答案为：B．【分析】为了探究并联电路的电流规律，要通过多次测量才能得到普遍规律.5．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.6．如图所示的电路，若想让两灯组成并联电路，需要闭合的开关是（）A. S1B. S2C. S2和S3D. S1和S3【答案】 C【解析】【解答】若要使L1和L2两灯组成并联电路，电流应分别经过L1和L2两灯，故应闭合开关S2、S3，断开开关S1，C符合题意．故答案为：C．【分析】串联的特点是各电路元件顺次连接，并联电路是用电器分别连接在电路两端.7．取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是（）A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开【答案】 B【解析】【解答】当用金属导体连接验电器的金属球时，甲乙间有电荷的一移动，甲验电器张角减小，乙验电器金属箔张开角度，B符合题意，ACD不符合题意。
专题10 电流表问题一、使用电流表测电流问题都学啥1.电流表的构造和符号2.电流表的规则和注意事项【使用电流表的规则】(1)使用前要先检查指针是否指零。
(2)必须要把电流表串联在电路中.(3)要使电流从标有“+” 接线柱流入电流表,从标有“—”的接线柱流出电流表。
(4)绝对不允许把电流表直接接到电源的两极。
(5) 被测电流的大小不能超过电流表的量程。
【使用电流表测量电流时应注意】（1）使用前应检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。
（2）必须把电流表串联在电路中，使电流从标有“0.6”或“3”的接线柱流入电流表、从标有“－”的接线柱流出电流表；（3）绝不允许把电流表直接连接到电源的两极。
（4）被测电流的大小不能超过电流表的量程。
在使用双量程电流表时，一般先试用大量程，如电流示数在小量程范围内，再改用小量程，这样读数更为准确。
二、用电流表测电流问题的考法【例题1】如图所示，弹簧测力计的示数为______N。
电流表的示数为_____A。
温度计的示数为_____0C。
【答案】3(或3.0) 0.28 38（或38.0）【解析】弹簧测力计的指针正好指在3N刻度线处；电流表接入的量程为0——0.6A，分度值为0.02A，指针过了0.2A刻度4个小格，即为0.28A；温度计的液柱上表面在30℃和40℃之间，且越往上数值越大，说明现在的温度在0℃以上，可以看出分度值为0.1℃，还有两个小格为40℃，所以读数为38℃。
【例题2】如图所示的电流表中。
（1）当使用标有“－”和“0.6”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？（2）当使用标有“一”和“3”两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？【答案】（1）0～0.6A,。
以刻度盘下面一排数值为准。
分度值为0.02A。
（2）0～3A,。
以刻度盘上面一排数值为准。
电学基本计算题归类题型一：简单串并联问题例1、 如图1所示的电路中，电阻R 1的阻值为10Ω。
闭合电键S ，电流表A 1的示数为0.3A ，电流表A 的示数为0.5A.求(1)通过电阻R 2的电流.(2)电源电压.(3)电阻R 2的阻值例2、如图所示，小灯泡标有“2.5V ”字样，闭合开关S 后，灯泡L 正常发光，电流表、电压表的示数分别为0.14A 和6V.试求（1）电阻R 的阻值是多少？（2）灯泡L 消耗的电功率是多少？解题方法：解决串、并联电路的问题，首先要判断电路的连接方式，搞清串并联电路中电流、电压、电阻的关系，结合欧姆定律和其它电学规律加以解决。
练习1、 如图所示,电源电压不变.闭合开关S ，小灯泡L 恰好正常发光。
已知R 1=12Ω，电流表A 1的示数为0.5A ，电流表A 的示数为1.5A 。
求：（1）电源电压；（2）灯L 的电阻；（3）灯L 的额定题型二：额定功率、实际功率的计算例1、把一个标有“220V 40W ”灯泡接在电压为110V 电源上使用，该灯泡的额定状态下的电阻、额定电流、额定功率、实际状态下的电阻、电流、实际功率分别是多少？例2 、标有“6V,6W ”和“3V,6W ”的两只灯泡串联接在电源上，有一只灯泡正常发光，而另一只较暗，分析：（1）电源电压（2）两灯泡消耗的实际功率分别是多少？ （3）两灯泡哪只较亮？解题方法：找准题中的不变量、变量，选择合适的公式计算练习：1、 有一只标有“PZ220—40”的灯泡，接在220V 家庭电路中，求：〈1〉灯泡正常发光时的电阻？<2〉灯泡正常发光时通过它的电流？〈3〉1KW·h 电可供此灯泡正常工作长时间？〈4〉若实际电压为200V ，则灯泡的实际功率为多大？灯泡的发光情况如何？题型三：电热计算例1、两电阻串联在电路中，其R1=4Ω，R2=6Ω，电源电压10V，那么在1min时间内电流通过各电阻产生的热量是多少？总共产生了多少热量？例2、两根相同的电阻丝，电阻为R，将它们串联后接到电源上，20min可以烧开一壶水；如果将它们并联后，接到同一电源上（设电源电压不变），烧开这壶水需要多长时间。
【物理】初中物理电流和电路解题技巧及经典题型及练习题(含答案)含解析一、电流和电路选择题1．塑料梳子梳头时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（）A. 塑料吸盘“粘”在光滑的瓷砖上B. 黑板擦“粘”在磁性黑板上C. 化纤布料衣服易“粘”在身上D. 两个铅块削平后挤压，“粘”在一起【答案】 C【解析】【解答】解：用塑料梳子梳头发时，头发容易被梳子“粘”起，这是摩擦起电现象。
A、挤出吸盘中的空气，在大气压的作用下吸盘就能“粘”在光滑的瓷砖上。
A不符合题意；B、磁性黑板擦能“粘”在竖直的黑板上，是由于摩擦力与重力平衡。
B不符合题意；C、化纤布料的衣服容易“粘”在身上，这是摩擦起电现象（化纤布料的衣服与人体摩擦）。
C符合题意；D、两个铅柱底面削平挤压后能粘在一起，这是分子引力作用的结果。
D不符合题意；故答案为：C【分析】头发容易被梳子“粘”起，这是摩擦起电现象，据此逐一分析选项即可.2．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电路中（）A. 电流表示数变小，电压表示数变小B. 电流表示数变小，电压表示数变大C. 电流表示数不变，电压表的示数变小D. 电流表示数不变，电压表示数变大【答案】A【解析】【解答】解：由电路图可知，当电键S断开时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流；当电键S闭合时，R1和电流表、电压表被短路，电表示数为0，所以，当电键S由断开到闭合时，电压表和电流表的示数均变小，A符合题意，BCD不符合题意．故答案为：A．【分析】根据电路图分析，当开关闭合时，其中一个电阻电阻短路，再结合欧姆定律计算分析电压表和电流表的变化.3．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.4．如图所示，图中两灯规格不同，能测出通过灯L1电流的电路是（）A. B. C. D.【答案】 D【解析】【解答】解：A、图中电流表与灯L1串联，但其正负接线柱接反了，A不符合题意；B、图中电流表与灯L2串联，且电流正进负出，能正确测出通过灯L2的电流，B不符合题意；C、图中电流表接在干路上，且电流正进负出，测量的是干路电流，C不符合题意。
电流电流表的使用练习题一、填空题1．电流的大小用来表示，字母符号是，在国际单位制中它的单位是。
2．物理学中规定_________电荷定向移动的方向为电流方向,金属中自由电子实际定向移动的方向和电流方向_______。
3．360μA＝_________mA＝_________A；0。
2A＝_____ mA ＝μA．4．测量电流的的专门仪表叫，它在电路中的符号是。
电流表在使用之前应先检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的，将指针调至零位。
5．正确使用电流表的规则为：(1) 电流表要__________联在电路中;(2) 电流必须从______接线柱流进电流表；（3）被测电流不要超过电流表的__________，将电流表接入电路中时，应先用______至_____安培的量程，若指针示数小于_______Ａ, 再改用______至_____Ａ的量程；（4）绝对不允许________________________而把电流表直接接在电源两极上。
6．在用电流表测电路中的电流之前，估计所测的电路中的电流约为0．4Ａ～0．5A，所用的电流表有“–、0．6A、3A”三个接线柱,测量时应把和两接线柱接入电路,这样测得的结果较为准确．7．如图所示，该表是表，由图可知,它有两个量程是和，当选第1个量程时，指针所指的电流为 A，选第2个量程时,指针所指的电流为A.8．电子手表中的电流约为1。
5～2 ,电子计算器工作时的电流约为0.15 ，日光灯发光时的电流约为0。
15 .在串联电路中,各处的电流；在并联电路中，干路中的总电流等于。
二、选择题11．关于电流方向的下列说法中正确的是( )。
A。
电源对用电器供电时，电流都是由电源的正极通过用电器流向负极B. 直流电源对用电器供电时,电流都是由电源的正极通过用电器流向负极C. 直流电源对用电器供电时，电流都是由电源的正极由电源内部流向负极D。
直流电源对用电器供电时,电流都是由电源的负极通过用电器流向正极12．关于电流表的使用,下列说法中不正确的是（ )。
