单相桥式整流与滤波电路的安装和测试教案

单相桥式整流滤波电路教案第一章：教学目标与内容简介1.1 教学目标让学生了解并掌握单相桥式整流滤波电路的基本原理。

培养学生能够分析并设计单相桥式整流滤波电路的能力。

引导学生掌握单相桥式整流滤波电路的应用领域。

1.2 内容简介单相桥式整流滤波电路的基本原理。

单相桥式整流滤波电路的电路组成。

单相桥式整流滤波电路的工作原理。

单相桥式整流滤波电路的应用领域。

第二章：单相桥式整流电路原理2.1 基本原理引导学生了解单相桥式整流电路的工作原理。

分析单相桥式整流电路的输入输出特性。

2.2 电路组成介绍单相桥式整流电路的电路组成及各个元件的作用。

分析各个元件的选型及参数。

第三章：滤波电路原理3.1 基本原理引导学生了解滤波电路的作用和原理。

分析滤波电路的类型及应用。

3.2 电路组成介绍滤波电路的电路组成及各个元件的作用。

分析各个元件的选型及参数。

第四章：单相桥式整流滤波电路的设计与仿真4.1 设计方法讲解单相桥式整流滤波电路的设计方法。

分析设计过程中需要考虑的因素。

4.2 仿真实验利用仿真软件进行单相桥式整流滤波电路的仿真实验。

分析实验结果，验证电路的正确性。

第五章：应用案例分析5.1 应用领域介绍介绍单相桥式整流滤波电路在实际应用中的领域。

分析各个应用领域的具体实例。

5.2 案例分析分析具体应用案例中单相桥式整流滤波电路的工作原理。

引导学生掌握在实际应用中如何选择和设计单相桥式整流滤波电路。

第六章：故障分析与维护6.1 故障分析介绍单相桥式整流滤波电路常见故障现象。

分析故障产生的原因及解决方法。

6.2 维护方法讲解单相桥式整流滤波电路的维护方法。

引导学生掌握电路故障的检测与排除技巧。

第七章：电路优化与提高7.1 电路优化分析单相桥式整流滤波电路的性能指标。

介绍如何对电路进行优化以提高性能。

7.2 性能提高讲解电路性能提高的方法和技巧。

分析实际应用中如何进行电路性能的提高。

第八章：实验操作与技能训练8.1 实验设备与材料介绍进行单相桥式整流滤波电路实验所需的设备与材料。

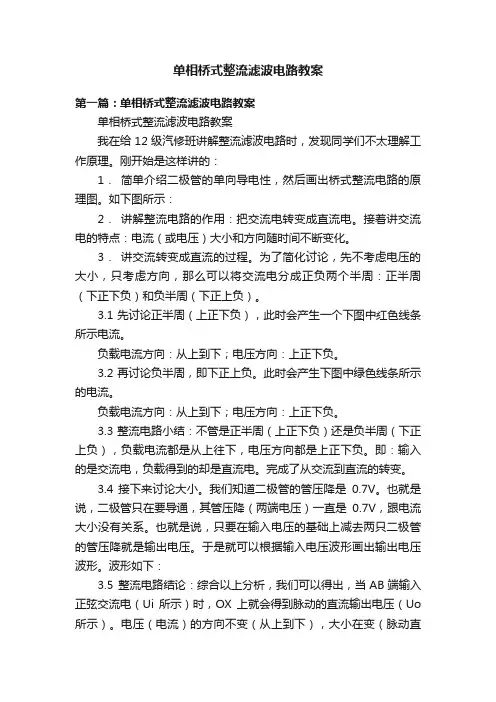

单相桥式整流滤波电路教案第一篇：单相桥式整流滤波电路教案单相桥式整流滤波电路教案我在给12级汽修班讲解整流滤波电路时，发现同学们不太理解工作原理。

刚开始是这样讲的：1．简单介绍二极管的单向导电性，然后画出桥式整流电路的原理图。

如下图所示：2．讲解整流电路的作用：把交流电转变成直流电。

接着讲交流电的特点：电流（或电压）大小和方向随时间不断变化。

3．讲交流转变成直流的过程。

为了简化讨论，先不考虑电压的大小，只考虑方向，那么可以将交流电分成正负两个半周：正半周（下正下负）和负半周（下正上负）。

3.1 先讨论正半周（上正下负），此时会产生一个下图中红色线条所示电流。

负载电流方向：从上到下；电压方向：上正下负。

3.2 再讨论负半周，即下正上负。

此时会产生下图中绿色线条所示的电流。

负载电流方向：从上到下；电压方向：上正下负。

3.3 整流电路小结：不管是正半周（上正下负）还是负半周（下正上负），负载电流都是从上往下，电压方向都是上正下负。

即：输入的是交流电，负载得到的却是直流电。

完成了从交流到直流的转变。

3.4 接下来讨论大小。

我们知道二极管的管压降是0.7V。

也就是说，二极管只在要导通，其管压降（两端电压）一直是0.7V，跟电流大小没有关系。

也就是说，只要在输入电压的基础上减去两只二极管的管压降就是输出电压。

于是就可以根据输入电压波形画出输出电压波形。

波形如下：3.5 整流电路结论：综合以上分析，我们可以得出，当AB端输入正弦交流电（Ui所示）时，OX上就会得到脉动的直流输出电压（Uo 所示）。

电压（电流）的方向不变（从上到下），大小在变（脉动直流）。

单相桥式整流电路的工作原理，如果用一句话来总结，那就是：两两成对，交替导通。

4．接下来讲滤波电路。

4.1 滤波电路的作用：把输出电压变得更加平滑。

因为整流之后的输出电压波动很大，很多设备不能使用。

4.2 滤波电路的分类：电容滤波、电感滤波、组合滤波。

工程中，用得最多的是电容滤波。

课题：单相桥式整流、滤波电路课型：讲练结合一、学习目标（一）职业技能：1．掌握电路接线的基本技能，能完成单相整流滤波电路的搭建2．学会用示波器观察单相桥式整流、滤波电路电压波形并比较整流与滤波前后的波形。

3．能正确使用双踪示波器和万用表完成对单相整流滤波电路的测试（二）职业知识：1．理解整流的含义，熟悉几种典型的整流电路2．理解整流电路的工作原理，熟练掌握其相应的计算及二极管的选用原则3．理解滤波的概念，了解常用的滤波方式4. 理解电容滤波的工作原理，掌握滤波电容的选择要求（三）职业道德与情感：1 通过电路接线与搭建，提高学生排除常见故障的能力2. 提高学生分析问题和解决问题的能力二、工作任务单【任务一】单相整流滤波电路的接线搭建【任务二】单相整流电路的分析【任务三】单相整流电路的测试【任务四】单相整流滤波电路的测试和识读三、预备实践知识1．电路接线的基本技能2．双踪示波器和万用表的使用方法四、预备理论知识1．整流的含义及整流电路的工作原理2．滤波的概念和滤波电路的工作原理3．二极管和滤波电容的选用原则五、教学重点、难点：重点：单相桥式整流、滤波电路的工作原理与参数计算难点：单相桥式整流、滤波电路的工作原理六、【知识回顾】1. 二极管的特性是________________。

2. 理想二极管是指__________________。

3. 单相半波整流电路变压器次级输出电压U2和负载的电压U0的关系是什么？七、教学过程：引子：上一堂课我们讲述了单相半波整流滤波电路，大家发现半波整流，只能整出上半个波形，电源利用率低，脉动大,效果不是很好，脉动虽有所减少，但依然存在，那么怎样才能提高电源的利用率呢？如何将变压器次级绕组输出电压的负半周也利用起来呢？（通过提问引出本堂课的课题）一、单相桥式整流电路【任务一】单相整流电路的接线与搭建ωt Oπ 2π 3π u 222U ωtO π2π 3π22U ωt Oπ 2π 3π i D = i O ωtOπ 2π 3π u D22U -注意事项：二极管和电容的极性不能接反教师引导测试，学生协作完成★桥式整流中二极管的连接方式：“一正一负接交流，同正同负接负载；同正为负，同负为正”通过试验我们看到正弦波的下半波翻转到了上面，为什么会出现这样的试验结果呢？接下来我们分析一下电路的工作原理。

单相桥式整流与滤波电路的安装和测试教案一、实验目的1.掌握单相桥式整流电路的组成和工作原理。

2.掌握单相桥式整流电路的安装方法。

3.掌握单相桥式整流电路的测试方法。

二、实验器材1.电源2.电阻3.电容4.示波器5.万用表6.导线等。

三、实验步骤1.安装电阻：将电源的交流输入连接到电阻上，并将电阻的另一端连接到单相桥式整流电路的输入端，即两组并联的二极管连接到电阻的两端。

2.安装电容：将电阻的另一端连接到电容的正极，电容的负极接地。

3.连接示波器：将示波器的输入端连接到电容的负极，示波器的地线接地。

4.连接万用表：将万用表的交流电压档连接到电容的正极与负极之间。

5.打开电源：将电源接通交流电源，并逐步增加电压，观察示波器上的波形。

6.记录波形和电压：记录示波器上的波形形状和电压值。

7.测试电流：使用万用表的交流电流档测试电流值。

8.实验结果分析：根据实验结果，分析单相桥式整流电路的输出特点及滤波效果。

四、实验注意事项1.实验时要仔细检查实验器材是否正常，尤其是电源、电阻等。

2.在实验过程中，逐步增加电源电压的同时，要注意观察波形和电压变化情况。

3.在测试电流时，要保证实验电路的接线正确。

4.实验结束后，要及时关闭电源，并将实验器材进行整理和清理。

五、实验总结通过本次实验，我深入了解了单相桥式整流电路的组成和工作原理。

同时，我掌握了单相桥式整流电路的安装方法和测试方法。

通过实验结果分析，我了解了单相桥式整流电路的输出特点及其滤波效果。

相信这对我的进一步学习和研究会起到很大的帮助。

单相桥式整流与滤波电路的安装和测试教案第一章：教学目标与内容简介1.1 教学目标1. 了解单相桥式整流电路的原理与特点；2. 学会桥式整流电路的安装与测试方法；3. 掌握单相桥式整流与滤波电路的应用场景。

1.2 教学内容1. 单相桥式整流电路的基本原理；2. 桥式整流电路的元件与连接方式；3. 单相桥式整流与滤波电路的安装步骤；4. 电路测试与故障排查方法。

第二章：单相桥式整流电路原理与特点2.1 电路原理1. 桥式整流电路的电路图；2. 桥式整流电路的工作原理；3. 桥式整流电路的输出电压与电流。

2.2 电路特点1. 桥式整流电路的优点；2. 桥式整流电路的缺点。

第三章：桥式整流电路的安装与连接3.1 元件准备1. 元器件清单与参数；2. 元器件的识别与检测。

3.2 电路安装1. 印刷电路板的设计与制作；2. 元器件的焊接与布线；3. 电路的调试与修改。

第四章：单相桥式整流与滤波电路的测试与故障排查4.1 电路测试1. 测试仪器与设备；2. 测试方法与步骤；3. 测试结果的分析与处理。

4.2 故障排查1. 故障现象的观察与描述；2. 故障原因的分析与判断；3. 故障的排除与修复。

第五章：单相桥式整流与滤波电路的应用实例5.1 应用场景介绍1. 桥式整流电路在家用电器中的应用；2. 桥式整流电路在工业设备中的应用。

5.2 实例分析1. 实例电路图与工作原理；2. 实例电路的安装与调试；3. 实例电路的性能分析与优化。

第六章：安全操作与维护6.1 安全操作1. 电路测试与实验操作规范；2. 焊接操作的安全注意事项；3. 故障排查时的安全防护措施。

6.2 电路维护1. 电路的日常检查与保养；2. 电路故障的预防与处理；3. 电路升级与改造的方法。

第七章：桥式整流电路的性能优化7.1 电路性能指标1. 整流电路的效率与输出电压；2. 滤波电路的滤波效果与频率响应。

7.2 性能优化方法1. 提高整流电路的效率；2. 改善滤波电路的性能；3. 电路参数的优化与调整。

单相桥式整流与滤波电路的安装和测试教案一、教学目标1. 了解单相桥式整流电路的工作原理。

2. 学会使用桥式整流电路进行电压整流。

3. 掌握滤波电路的作用和设计方法。

4. 能够安装和测试单相桥式整流与滤波电路。

二、教学内容1. 单相桥式整流电路原理介绍。

2. 桥式整流电路组件的选择和连接。

3. 滤波电路的类型和作用。

4. 滤波电路的设计方法。

5. 桥式整流与滤波电路的安装和测试步骤。

三、教学准备1. 教学演示板或黑板。

2. 投影仪或白板。

3. 桥式整流电路图和滤波电路图。

4. 桥式整流电路组件（二极管、电阻等）。

5. 滤波电路组件（电容、电感等）。

6. 多功能电源供应器。

7. 多用电表。

四、教学过程1. 导入：通过演示或讲解，介绍单相桥式整流电路的工作原理和应用场景。

2. 桥式整流电路：讲解桥式整流电路的原理，包括二极管的单向导通特性。

3. 滤波电路：介绍滤波电路的类型和作用，包括电容滤波和电感滤波。

4. 设计滤波电路：讲解滤波电路的设计方法，包括选择适当的电容或电感值。

5. 安装桥式整流与滤波电路：指导学生按照电路图安装桥式整流与滤波电路，注意连接正确。

6. 测试电路：使用多功能电源供应器和多用电表，测试电路的电压和电流，验证电路的正确性。

五、教学评价1. 学生能够解释单相桥式整流电路的工作原理。

2. 学生能够设计并安装桥式整流与滤波电路。

3. 学生能够使用多用电表测试电路的电压和电流。

4. 学生能够分析电路的性能，如输出电压和纹波系数。

教学延伸：1. 介绍其他类型的整流电路，如全波整流电路和半波整流电路。

2. 探讨滤波电路的优化方法，如使用复合滤波器。

3. 讲解桥式整流与滤波电路在实际应用中的注意事项，如散热问题和保护措施。

六、教学活动1. 小组讨论：让学生分组讨论桥式整流与滤波电路在实际应用中的案例，如电源适配器、充电器等。

2. 设计挑战：给学生提供一些实际应用场景，要求他们设计适合这些场景的桥式整流与滤波电路。

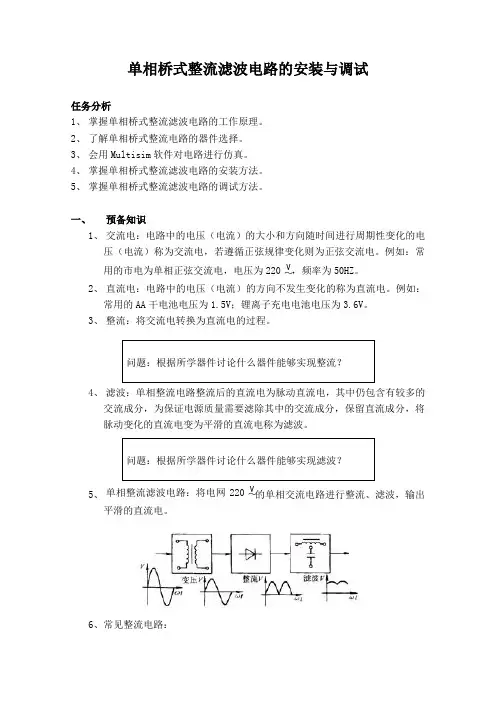

单相桥式整流滤波电路的安装与调试任务分析1、 掌握单相桥式整流滤波电路的工作原理。

2、 了解单相桥式整流电路的器件选择。

3、 会用Multisim 软件对电路进行仿真。

4、 掌握单相桥式整流滤波电路的安装方法。

5、 掌握单相桥式整流滤波电路的调试方法。

一、 预备知识1、 交流电：电路中的电压（电流）的大小和方向随时间进行周期性变化的电压（电流）称为交流电，若遵循正弦规律变化则为正弦交流电。

例如：常用的市电为单相正弦交流电，电压为220 V ～，频率为50HZ 。

2、 直流电：电路中的电压（电流）的方向不发生变化的称为直流电。

例如：常用的AA 干电池电压为1.5V ；锂离子充电电池电压为3.6V 。

3、 整流：将交流电转换为直流电的过程。

4、 滤波：单相整流电路整流后的直流电为脉动直流电，其中仍包含有较多的交流成分，为保证电源质量需要滤除其中的交流成分，保留直流成分，将脉动变化的直流电变为平滑的直流电称为滤波。

5、 单相整流滤波电路：将电网220 V～的单相交流电路进行整流、滤波，输出平滑的直流电。

6、常见整流电路：（1）单相半波整流电路（2）单相全波整流电路（3）单相桥式整流电路在整流滤波电路中，单相桥式整流电容滤波电路应用最为广泛，本课题以此为例。

二、单相桥式整流滤波电路的工作原理（时间45分钟）1、单相桥式整流滤波电路原理图o图一单相桥式整流滤波电路原理图2、电路原理分析（1）在图一中，当开关S1断开，S2闭合时，电路为单相桥式整流电路。

在变压器次级交流电压u 2为正半周时，即A+B-时，二极管V2、V3导通，V1、V4截至。

电流流过的路径是：从A 点出发，经二极管V2、负载R2，再经V3回到B 点。

如图实线所示。

若忽略二极管的正向压降，可以认为R2上的电压u 0≈u 2。

当u 2为负半周，即A-B+时，二极管V 1、V4导通，V2、V3截至。

电流的通路是从B 点出发，经V4、负载RL 、V ₁回到A 点。

1. 让学生了解并掌握单相桥式整流滤波电路的原理及应用。

2. 培养学生对电路图的阅读和分析能力。

3. 培养学生运用电路知识解决实际问题的能力。

二、教学内容1. 单相桥式整流滤波电路的基本原理2. 单相桥式整流滤波电路的电路图及元器件功能3. 单相桥式整流滤波电路的工作过程4. 单相桥式整流滤波电路的应用实例5. 单相桥式整流滤波电路的优缺点三、教学重点与难点1. 重点：单相桥式整流滤波电路的工作原理及应用。

2. 难点：单相桥式整流滤波电路的电路图分析及元器件功能。

四、教学方法1. 采用讲授法，讲解单相桥式整流滤波电路的基本原理、工作过程及应用实例。

2. 采用案例分析法，分析单相桥式整流滤波电路的电路图及元器件功能。

3. 采用提问法，引导学生思考并解决实际问题。

五、教学准备1. 教案、教材、课件等教学资源。

2. 教学多媒体设备。

3. 电路图及相关元器件。

4. 实验器材（如电源、灯泡、电阻等）。

1. 引入新课：通过讲解日常生活实例，引导学生了解单相桥式整流滤波电路的应用。

2. 讲解基本原理：介绍单相桥式整流滤波电路的基本原理，解释其工作过程。

3. 分析电路图：讲解单相桥式整流滤波电路的电路图，阐述各元器件的功能。

4. 演示实验：进行实验演示，让学生观察并理解单相桥式整流滤波电路的工作过程。

5. 应用实例：介绍单相桥式整流滤波电路在实际应用中的案例，让学生了解其应用领域。

6. 优缺点分析：讨论单相桥式整流滤波电路的优缺点，让学生了解其在实际应用中的限制。

七、课堂互动1. 提问：让学生回答关于单相桥式整流滤波电路的问题，检查学生对知识点的掌握。

2. 小组讨论：让学生分组讨论单相桥式整流滤波电路的应用实例，分享各自的见解。

3. 解答疑问：针对学生提出的问题，进行解答，帮助学生克服学习难点。

八、课堂练习1. 让学生根据电路图，分析单相桥式整流滤波电路的工作过程。

2. 让学生设计一个简单的单相桥式整流滤波电路，并分析其优缺点。

单相桥式整流与滤波电路的安装和测试教案一、教学目标1. 让学生了解并掌握单相桥式整流电路的工作原理。

2. 让学生学会安装和调试单相桥式整流与滤波电路。

3. 培养学生动手操作能力和团队协作能力。

二、教学内容1. 单相桥式整流电路工作原理介绍。

2. 桥式整流电路元件的识别与选用。

3. 桥式整流电路的安装步骤。

4. 桥式整流电路的测试方法。

5. 单相桥式整流与滤波电路的故障排查。

三、教学准备1. 教师准备PPT、教学视频等教学资源。

2. 学生准备实验器材，如电源、二极管、电容、电阻等。

四、教学过程1. 课堂讲解：介绍单相桥式整流电路的工作原理、元件选用等。

2. 视频演示：播放单相桥式整流电路安装和测试的短视频。

3. 学生实验：分组进行桥式整流电路的安装和测试。

4. 故障排查：学生互相检查电路，找出并解决问题。

五、教学评价1. 学生能熟练解释单相桥式整流电路的工作原理。

2. 学生能独立完成桥式整流电路的安装和测试。

3. 学生能解决实验过程中遇到的故障。

4. 学生具备一定的团队协作能力。

六、教学资源1. 教师准备实验指导书、电路图、测试仪器等教学资源。

2. 学生准备实验器材，如电源、二极管、电容、电阻、示波器、万用表等。

七、教学步骤1. 教师讲解单相桥式整流电路的工作原理，并进行板书演示。

2. 学生根据电路图，分组讨论并确定桥式整流电路的元件参数。

3. 学生动手进行桥式整流电路的安装，教师巡回指导。

4. 学生使用示波器和万用表测试电路的工作状态，记录测试数据。

5. 学生分析测试数据，判断电路是否正常工作。

6. 学生进行故障排查，修正电路中的问题。

7. 教师组织学生进行成果展示，分享实验心得和故障排查经验。

八、教学策略1. 采用“讲解-演示-实践”的教学模式，让学生在动手实践中掌握知识。

2. 教师引导学生进行分组讨论，培养学生的团队协作能力。

3. 教师巡回指导，及时解答学生的问题，帮助学生克服困难。

4. 利用示波器和万用表等仪器，让学生直观地观察电路工作状态，提高实验效果。

单相桥式整流电容滤波电路的安装与实验
班级：姓名：学号：
一、认识单相桥式整流电容滤波电路
单相半波整流电路的输出脉动较大，在实际产品中较少应用。

而应用较多的是单相桥式整流电路，由四个二极管D1~D4构成。

可以将交流电转换为脉动的直流电，经过电容C1滤波后在C点得到较为平滑的直流电，该电路就组成了桥式整流电容滤波电路。

输出端接了两个不同颜色的发光二极管用于电源工作状态指示。

AB两点输入电压为AC9V o
请根据原理图在多功能板上完成电路的焊接。

说明：J1处输入AC9V电源，J2处断开时电容C1与电路脱离，电路为桥式整流电路，当跳线帽将J2处短路时，电路为桥式整流电容滤波电路。

万用表串接J3处可以测量负载电流，短路帽短接J3处可将指示电路作为负载接入电路中。

四、实验结论分析
请根据测量数据分析,电路不加入电容滤波时电路的输出电压与输入电压的关系以及加入电容滤波后的关系？。

提问导入: 什么电子 设备需要 用到直流 电？激发 兴趣手机数码相机基础知识整流和滤波电路NOKIA^ At* X?¥艰E|J ■中US 筑二用口置5 E^SKSFOLFIMIW EC MCI ShGflr. □KUiX LH# gGHdlS 旧8M ADE 周UF 川提问：如何 得到直流 电曜rm:党口叶 PftOPf ？LV M^EMFuXEF 导入：1、什么电子设备需要用到直流电?㈠单相桥式整流电路将交流电变换为直流电（脉动）的过程称为整流，利用二极管的单向导 电性可以实现整流整流电路单相整流电路三相整流电路，根据整流电路的形式还可分为半 波、全波和桥式整流电路。

1 .电路结构单相桥式整流电路如图1-7所示。

在电路中，4只整流二极管连接成电 桥形式，称为桥式整流电路。

常有如图1-7所示的几种形式的画法，其中图（c ）为单相桥式整流电 路最常用的简单画法。

数码相机锂电手机充电器电脑电源 直流稳压电源结合演示 讲解⑻电路面法1 0)电路画法2 (c)匍化国法图1-7单相桥式整流电路2.工作原理在交流电压u2的正半周(即0〜2「时，整流二极管VD1、VD3正偏导通，VD2、VD4反偏截止，产生电流i L通过负载电阻R L,并在负载电阻R L 上形成输出电压u L，如图1-8(a)所示。

在交流电压u2的负半周(即t1~t2)时，整流二极管VD2、VD4正偏导通，VD1、VD3反偏截止，产生电流i L同样通过负载电阻R L,并在负载电阻R L上形成输出电压u L，如图1-10(b)所示。

输出信号的波形如图1-10(c)所示。

结合演示讲解VEH］如老、VD1-VD4图1-8单相桥式整流电路工作原理在交流电压u9的一个周期（正、负各半周），都有相同一方向的电流流2过RL,4只整流二极管中，两只导通时另两只截止，轮流导通工作，并以周期性地重复工作过程。

在负载R L上得到大小随时间看改变但方向不变的全波脉动直流输出电流i L和输出电压u L，所以这种整流电路属于全波整流类型。

课题：单相桥式整流、滤波电路课型：讲练结合一、学习目标（一）职业技能：1．掌握电路接线的基本技能，能完成单相整流滤波电路的搭建2．学会用示波器观察单相桥式整流、滤波电路电压波形并比较整流与滤波前后的波形。

3．能正确使用双踪示波器和万用表完成对单相整流滤波电路的测试（二）职业知识：1．理解整流的含义，熟悉几种典型的整流电路2．理解整流电路的工作原理，熟练掌握其相应的计算及二极管的选用原则3．理解滤波的概念，了解常用的滤波方式4. 理解电容滤波的工作原理，掌握滤波电容的选择要求（三）职业道德与情感：1 通过电路接线与搭建，提高学生排除常见故障的能力2. 提高学生分析问题和解决问题的能力二、工作任务单【任务一】单相整流滤波电路的接线搭建【任务二】单相整流电路的分析【任务三】单相整流电路的测试【任务四】单相整流滤波电路的测试和识读三、预备实践知识1．电路接线的基本技能2．双踪示波器和万用表的使用方法四、预备理论知识1．整流的含义及整流电路的工作原理2．滤波的概念和滤波电路的工作原理3．二极管和滤波电容的选用原则五、教学重点、难点：重点：单相桥式整流、滤波电路的工作原理与参数计算难点：单相桥式整流、滤波电路的工作原理六、【知识回顾】1. 二极管的特性是________________。

2. 理想二极管是指__________________。

3. 单相半波整流电路变压器次级输出电压U2和负载的电压U0的关系是什么？七、教学过程：引子：上一堂课我们讲述了单相半波整流滤波电路，大家发现半波整流，只能整出上半个波形，电源利用率低，脉动大,效果不是很好，脉动虽有所减少，但依然存在，那么怎样才能提高电源的利用率呢？如何将变压器次级绕组输出电压的负半周也利用起来呢？（通过提问引出本堂课的课题） 一、单相桥式整流电路【任务一】单相整流电路的接线与搭建 注意事项：二极管和电容的极性不能接反ωt2U ωt2U ωt ωt22U -教师引导测试，学生协作完成★桥式整流中二极管的连接方式：“一正一负接交流，同正同负接负载；同正为负，同负为正”通过试验我们看到正弦波的下半波翻转到了上面，为什么会出现这样的试验结果呢？接下来我们分析一下电路的工作原理。
