桥式整流电路教案

授课教案 (2008 年全国骨干教师培训）课题：桥式单相全波整流电路单位：天津市塘沽第一职业中专授课人：张利时间： 2008-12-1桥式单相全波整流电路知识目标：识记 V L、V2、I V、 I L的关系能复述桥式全波整流电路的工作原理掌握桥式整流电路的连接方法并会进行电路故障分析能力目标：体验科学探究过程提高知识迁移能力能应用桥式全波整流电路解决简单问题情感目标：通过引导学生设计新的整流电路，让学生体验学习过程的快乐，保持学习电子线路课程的热情重点：发展科学探究能力，桥式全波整流电路的组成及工作原理的理解难点：桥式全波整流电路的原理的理解和故障分析教学方法：讲授法启发法质疑法教学用具：计算机投影仪教学课时： 2 课时教学过程：一、复习回顾通过大屏幕显示单相半波整流电路和变压器中心抽头单相全波整流电路及波形，提问：单相半波整流电路和变压器中心抽头单相全波整流电路各有何优、缺点？（让学生通过观测电路图及波形来回答）1.单相半波整流电路 ( 大屏幕显示 )(a)电路有什么优点和缺点？（老师提问，通过学生回答后课件屏幕显示：（优点：电路简单，变压器无抽头。

缺点：电源利用率低，输出电压脉动大。

）2.单相全波整流电路有什么优点和缺点？（老师提问，通过学生回答后课件屏幕显示：优点：整流效率高，输出电压波动小。

缺点：变压器必须有中心抽头，二极管承受的反向电压高。

：（课件屏幕显示）二、引入新课：前面我们学习了单相半波整流电路和变压器中心抽头单相全波整流电路，它们各自有其优缺点，在实际应用中比较少用，那么我们能否把二者结合起来设计一种新型的电路，既可以实现全波整流有可以降低二极管所能承受的反向电压同时还可以将电路结构简单化充分体现二者的优点呢？这就是我们本节课要学习的另一种整流电路——桥式单相全波整流电路三、讲授新课１．分析其电路组成：（板书）（大屏幕显示桥式单相全波整流电路。

）I VV 4V 1V1v2I LV 2V 3I V V L２．工作原理分析：（板书）①屏幕显示以下幻灯片，结合二极管的特性分析在 V L的正半周和负半周时流过负载正R半L的周电正流:半方向周。

新会冈州职业技术学校教案首页课程名称：电子技术（上册）授课教师：麦亚勇实训五（一）桥式整流电容滤波电路的安装一、实训目的（1）了解桥式整流电流的作用（2）了解电容滤波电路的作用二、实训知识第五章第一节：整流与滤波电路三、实训仪器与器材自耦变压器、示波器、万用表、万能实训线路板（元器件品种和数量见表1）.表1 元器件清单符号VD1 ~ VD4RL1RL2C1C2导线名称二极管电阻电阻电解电容电解电容红色5条参数2CZ53A 200 1K 47uF/25V 470uF/25V 黄色8条清点元件无误后签名：增领元件名称：四、实训内容与步骤（1）用万用表检查元器件，确保质量完好。

（2）在万能实训板上连接图1所示电路。

注意：二极管的正、负极不能接反；若某个二极管接反可能烧坏二极管或变压器；接入电解电容时极性不能接反，在合理选择电容量的同时，还要选择合适的耐压值。

图1 桥式整流电容滤波电路（3）桥式整流电路实训：①桥式整流电路：断开开关S1和S2，即电路不接入滤波电容时的电路。

②开关S3控制负载电阻的大小。

闭合开头S3,用示波器观察变压器次级交流电压u2和整流电路输出脉动直流电压UO的波形，并将波形记录于表2中。

若使用双踪示波器观察时，要注意u2波形的相位关系。

③用万用表的交流电压挡测量u2的有效值U2，用直流电压挡测量UO,并将数据记录于表2中。

④断开开关S3，负载电阻增大。

重复上述②~③过程，并将波形和测量数据记录于表中。

⑤桥式整流电路故障观察：将整流电路中任意一只二极管开路。

观察故障现象，并记录在表2中。

表2 整流电路实测数据（4）电容滤波电路实训：①桥式整流电容滤波电路：闭合开关S1和S2时，即电路接入滤波电容时的电路。

②为便于观察电容滤波作用和不同容量电容滤波效果，先闭合开关S1，断开开关S2，用示波器观察变压器次级交流电压u2 和桥式整流电容滤波电路输出电压UO的波形，并将波形记录于表3中。

③用万用表的交流电压挡测量u2 的有效值U2,用直流电压挡测量UO,并将数据记录于表3中。

桥式整流电路教案教案标题：探索桥式整流电路的原理与应用教学目标：- 了解桥式整流电路的构成和工作原理- 掌握桥式整流电路的计算方法和实际应用- 培养学生的实践操作能力和解决问题的能力教学准备：- 教材：桥式整流电路相关教材或课本- 实验器材：桥式整流电路实验装置、万用表、电源等- 实践环节：相关电子元器件和工具（二极管、电容器等）、电路图纸、示波器等教学过程：引入：1. 通过观察电源逆变器、电池充电器等实际应用场景的桥式整流电路，激发学生兴趣和好奇心。

2. 提出问题：如何将交流电转换为直流电？桥式整流电路是否可以实现这一目的？探索：3. 介绍桥式整流电路的基本构成和原理，并进行示意图的绘制。

4. 给出桥式整流电路的数学模型，包括电压、电流的计算方法，并通过数学公式引导学生理解桥式整流电路的工作过程。

5. 引导学生组织实验，使用实验装置进行桥式整流电路的实际操作和测量，观察输出电压和电流的变化。

拓展：6. 分析桥式整流电路的优点和局限性，与其他整流电路进行比较。

7. 讨论桥式整流电路在实际应用中的重要性和广泛应用领域，如电力系统、电子设备等。

8. 引导学生开展独立思考和探究，设计一个简单的桥式整流电路应用场景，并给出电路图纸和相关参数。

归纳：9. 对桥式整流电路的学习进行总结和归纳，强调其在电子领域中的重要作用和应用前景。

10. 对学生进行知识检测，以检验他们对桥式整流电路的掌握程度和理解能力。

拓展阅读：- 提供一些相关的资料、论文或案例，供学生进一步研究和拓展。

教学评估：- 通过实验操作和结果观察，考察学生对桥式整流电路的实际操作能力。

- 通过学生的课堂表现、讨论和探究作品，评估他们对桥式整流电路的理解程度和综合应用能力。

教学延伸：- 鼓励学生参加科技竞赛和项目设计，将桥式整流电路的知识应用到实际项目中。

- 提供更多电子电路设计的案例和题目，培养学生的电子设计能力。

教学提示：- 引导学生在探究过程中积极思考和合作，注重培养他们的问题解决能力和团队合作意识。

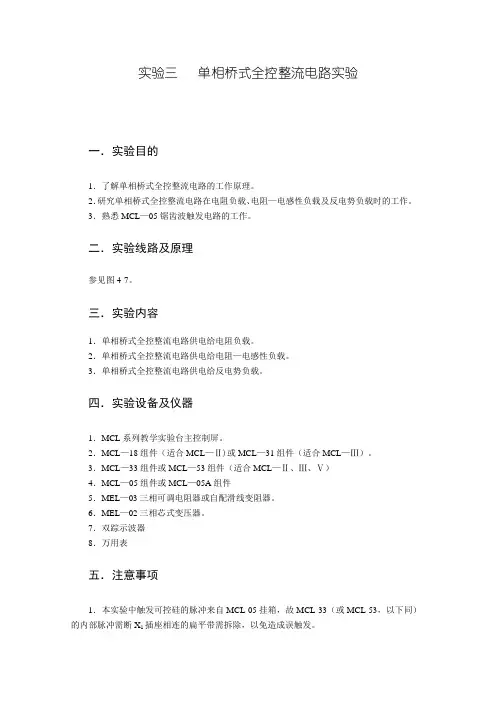

实验三单相桥式全控整流电路实验一．实验目的1．了解单相桥式全控整流电路的工作原理。

2．研究单相桥式全控整流电路在电阻负载、电阻—电感性负载及反电势负载时的工作。

3．熟悉MCL—05锯齿波触发电路的工作。

二．实验线路及原理参见图4-7。

三．实验内容1．单相桥式全控整流电路供电给电阻负载。

2．单相桥式全控整流电路供电给电阻—电感性负载。

3．单相桥式全控整流电路供电给反电势负载。

四．实验设备及仪器1．MCL系列教学实验台主控制屏。

2．MCL—18组件（适合MCL—Ⅱ)或MCL—31组件（适合MCL—Ⅲ）。

3．MCL—33组件或MCL—53组件（适合MCL—Ⅱ、Ⅲ、Ⅴ）4．MCL—05组件或MCL—05A组件5．MEL—03三相可调电阻器或自配滑线变阻器。

6．MEL—02三相芯式变压器。

7．双踪示波器8．万用表五．注意事项1．本实验中触发可控硅的脉冲来自MCL-05挂箱，故MCL-33（或MCL-53，以下同）的内部脉冲需断X1插座相连的扁平带需拆除，以免造成误触发。

2．电阻RP的调节需注意。

若电阻过小，会出现电流过大造成过流保护动作（熔断丝烧断，或仪表告警）；若电阻过大，则可能流过可控硅的电流小于其维持电流，造成可控硅时断时续。

3．电感的值可根据需要选择，需防止过大的电感造成可控硅不能导通。

4．MCL-05面板的锯齿波触发脉冲需导线连到MCL-33面板，应注意连线不可接错，否则易造成损坏可控硅。

同时，需要注意同步电压的相位，若出现可控硅移相范围太小（正常范围约30°～180°），可尝试改变同步电压极性。

5．逆变变压器采用MEL-02三相芯式变压器，原边为220V，中压绕组为110V，低压绕组不用。

6．示波器的两根地线由于同外壳相连，必须注意需接等电位，否则易造成短路事故。

7．带反电势负载时，需要注意直流电动机必须先加励磁。

六．实验方法1．将MCL—05（或MCL—05A，以下均同）面板左上角的同步电压输入接MCL—18的U、V输出端（如您选购的产品为MCL—Ⅲ、Ⅴ，则同步电压输入直接与主控制屏的U、V输出端相连），“触发电路选择”拨向“锯齿波”。

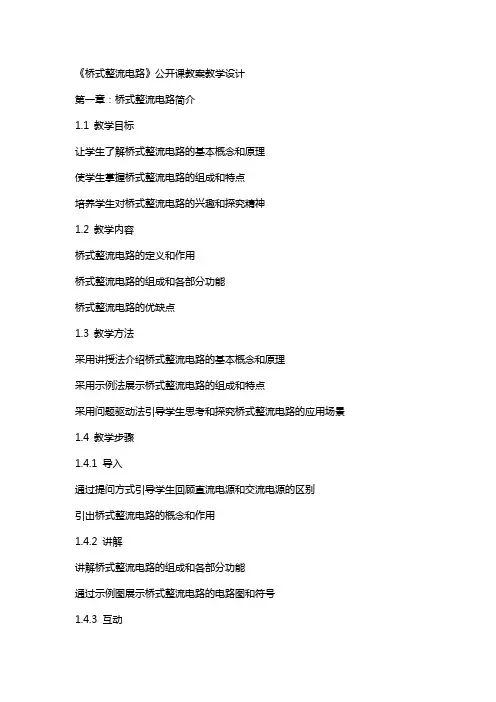

《桥式整流电路》公开课教案教学设计第一章：桥式整流电路简介1.1 教学目标让学生了解桥式整流电路的基本概念和原理使学生掌握桥式整流电路的组成和特点培养学生对桥式整流电路的兴趣和探究精神1.2 教学内容桥式整流电路的定义和作用桥式整流电路的组成和各部分功能桥式整流电路的优缺点1.3 教学方法采用讲授法介绍桥式整流电路的基本概念和原理采用示例法展示桥式整流电路的组成和特点采用问题驱动法引导学生思考和探究桥式整流电路的应用场景1.4 教学步骤1.4.1 导入通过提问方式引导学生回顾直流电源和交流电源的区别引出桥式整流电路的概念和作用1.4.2 讲解讲解桥式整流电路的组成和各部分功能通过示例图展示桥式整流电路的电路图和符号1.4.3 互动提问学生关于桥式整流电路的特点和优势邀请学生上台演示桥式整流电路的工作原理1.4.4 练习给学生发放桥式整流电路的相关练习题引导学生自主完成练习题并给予解答和反馈1.5 教学评价观察学生在课堂上的参与程度和理解程度收集学生的练习题答案并进行评价获取学生的反馈意见并进行改进第二章：桥式整流电路的组成元件2.1 教学目标让学生了解桥式整流电路中所涉及的组成元件使学生掌握各组成元件的作用和特点培养学生对桥式整流电路组成元件的好奇心和探究精神2.2 教学内容二极管的基本结构和性质变压器的作用和种类负载电阻的选择和计算2.3 教学方法采用讲授法介绍桥式整流电路中所涉及的组成元件采用示例法展示各组成元件的作用和特点采用问题驱动法引导学生思考和探究各组成元件的重要性2.4 教学步骤2.4.1 导入通过提问方式引导学生回顾上一章的内容引出桥式整流电路中所涉及的组成元件2.4.2 讲解讲解二极管的基本结构和性质讲解变压器的作用和种类讲解负载电阻的选择和计算方法2.4.3 互动提问学生关于桥式整流电路组成元件的作用和特点邀请学生上台演示桥式整流电路中各组成元件的工作原理2.4.4 练习给学生发放桥式整流电路组成元件的相关练习题引导学生自主完成练习题并给予解答和反馈2.5 教学评价观察学生在课堂上的参与程度和理解程度收集学生的练习题答案并进行评价获取学生的反馈意见并进行改进第三章：桥式整流电路的工作原理3.1 教学目标让学生理解桥式整流电路的工作原理使学生能够分析桥式整流电路的电压和电流波形培养学生对桥式整流电路工作原理的兴趣和探究精神3.2 教学内容桥式整流电路的工作原理和过程桥式整流电路的电压和电流波形分析桥式整流电路的效率和输出电压计算3.3 教学方法采用讲授法介绍桥式整流电路的工作原理采用示例法展示桥式整流电路的电压和电流波形采用问题驱动法引导学生思考和探究桥式整流电路的效率和输出电压3.4 教学步骤3.4.1 导入通过提问方式引导学生回顾上一章的内容引出桥式整流电路的工作原理3.4.2 讲解讲解桥式整流电路的工作原理和过程通过示例图展示桥式整流电路的电压和电流波形3.4.3 互动提问学生关于桥式整流电路的工作原理和电压电流波形邀请学生上台演示桥式整流电路的工作原理3.4.4 练习给学生发放桥式整流电路的工作原理和电压电流波形的练习题引导学生自主完成练习题并给予解答和反馈3.5 教学评价观察学生在课堂上的参与程度和理解程度收集学生的练习题答案并进行评价获取学生的反馈意见并进行改进第四章：桥式整流电路的应用4.1 教学目标让学生了解桥式整流电路在实际应用中的重要性使学生能够分析不同应用场景下的桥式整流电路设计培养学生对桥式整流电路应用的兴趣和探究精神4.2 教学内容桥式整流电路在不同应用场景下的设计要点桥式整流电路在电源电路中的应用案例桥式整流电路在电子设备中的典型应用4.3 教学方法采用讲授法介绍桥式整流电路在不同应用场景下的设计要点采用案例分析法展示桥式整流电路在电源电路和电子设备中的应用采用问题驱动法引导学生思考和探究桥式整流电路的应用场景4.4 教学步骤4.4.1 导入通过提问方式引导学生回顾上一章的内容引出桥式整流电路的应用场景4.4.2 讲解讲解桥式整流电路在不同应用场景下的设计要点通过案例分析展示桥式整流电路在电源电路和电子设备中的应用4.4.3 互动提问学生关于桥式整流电路的应用场景和设计要点邀请学生上台演示桥式整流电路在实际应用中的工作原理4.4.4 练习给学生发放桥式整流电路应用场景的相关练习题引导学生自主完成练习题并给予解答和反馈4.5 教学评价观察学生在课堂上的参与程度和理解程度收集学生的练习题答案并进行评价获取学生的反馈意见并进行改进第五章：桥式整流电路的调试与测试5.1 教学目标让学生掌握桥式整流电路的调试方法和技巧使学生能够进行桥式整流电路的性能测试培养学生对桥式整流电路调试和测试的兴趣和探究精神5.2 教学内容桥式整流电路的调试方法桥式整流电路的性能测试指标桥式整流电路测试仪器的使用5.3 教学方法采用讲授法介绍桥式整流电路的调试方法和技巧采用实验演示法展示桥式整流电路的性能测试过程采用问题驱动法引导学生思考和探究桥式整流电路的调试和测试方法5.4 教学步骤5.4.1 导入通过提问方式引导学生回顾上一章的内容引出桥式整流电路的调试和测试方法5.4.2 讲解讲解桥式整流电路的调试方法和技巧讲解桥式整流电路的性能测试指标5.4.3 互动提问学生关于桥式整流电路的调试和测试重点和难点解析：一、桥式整流电路简介1.1 重点和难点解析：桥式整流电路的基本概念和原理桥式整流电路的组成和各部分功能桥式整流电路的优缺点二、桥式整流电路的组成元件2.1 重点和难点解析：二极管的基本结构和性质变压器的作用和种类负载电阻的选择和计算三、桥式整流电路的工作原理3.1 重点和难点解析：桥式整流电路的工作原理和过程桥式整流电路的电压和电流波形分析桥式整流电路的效率和输出电压计算四、桥式整流电路的应用4.1 重点和难点解析：桥式整流电路在不同应用场景下的设计要点桥式整流电路在电源电路中的应用案例桥式整流电路在电子设备中的典型应用五、桥式整流电路的调试与测试5.1 重点和难点解析：桥式整流电路的调试方法桥式整流电路的性能测试指标桥式整流电路测试仪器的使用全文总结和概括：本文主要对《桥式整流电路》公开课教案教学设计进行了详细的分析和解读，分别从桥式整流电路的基本概念、组成元件、工作原理、应用场景以及调试与测试等方面进行了重点和难点的解析。

1、单相桥式整流电路教案一等奖一、授课教师：万发炎（九江科技中专）二、授课时间：1节课（45分钟）三、授课对象：09春季电子班学生（一年级第一学期学生）四、课型：讲授型（配合多媒体投影教学）、五、教具：电脑、投影仪及自备课件六、参考教材：高等教育出版社出版中等职业教育国家规划教材《电子技术基础》第二版陈振源主编七、教学目的：1、了解单相桥式整流电路的结构特点。

2、理解单相桥式整流电路的工作原理及工作波形。

3、初步掌握单相桥式整流电路输出电压，电流的计算及晶体二极管的选择。

八、教学重点：1、单相桥式整流电路工作原理工作波形的理解。

2、单相桥式整流电路输出电压、电流的计算及二极管的选择。

3、教会学生单相桥式整流电路多种形式电路图的画法。

九、教学难点：如何引导启发学生通过对比的方法得到单相桥式整流电路输出电压，电流的计算及二极管的`选择方法。

十、教学方法：启发对比教学法为主，多媒体辅助直观教学法为辅。

十一、教学程序（一）、巧妙举例，温故知新。

1、教师启发式举例：九江大中大新桥头一段路为单行线，只能顺行不能逆行。

二极管的单向导电特性就类似于这种特点。

2、提出问题a 、整流是指将转换成的过程。

是利用管的特性工作的。

b 、列表对比：前面所学的单相半波及全波整流电路的特点3、分析问题：能否利用不带中心抽头变压器也构成“全波”整流电路？4、解决问题（引入新课）采用今天要学习的单相桥式整流电路。

屏幕投影：学习目标（二）对比分析、讲授新课1、单相桥式整流电路结构（屏幕投影电路原理图）师：单相桥式电路与前面两个电路相比，在结构上有何不同？生：变压器没有中心抽头，采用了四个整流二极管。

师：因为电路连接形式如电工中电桥电路，故称为桥式整流电路。

2、单相桥式整流电路的工作原理①、工作过程屏幕投影问题：电源正半周和负半周哪些二极管导通，哪些二极管截止？电流流向如何？学生短暂思考；屏幕投影：a、u2正半周，d1、d3导通，d2、d4截止，电流流向为：a →d1 →rl →d3→bb、u2负半周，d2、d4导通，d1、d3截止，电流流向为：a →d2 →rl →d4 →b②、工作波形和电路计算屏幕投影问题：负载上电压、电流的波形怎样？大小如何计算？屏幕：将负载上电压、电流波形演示出来师：单相桥式整流电路与单相全波整流电路一样，也是全波波形；由此推导负载上电压及电流计算方法与全波整流电路相同，即ul=0.9u2, il=ul/rl=0.9u2/rl。

单相桥式全控整流电路实验一、实验目的1.理解单相桥式全控整流电路的工作原理；2.掌握整流电路的参数测试方法；3.学习单相桥式全控整流电路的设计与调试方法。

二、实验原理单相桥式全控整流电路是一种常用的整流电路形式，其工作原理如下：在交流电源的正半周，整流二极管VT1和VT3导通，电流从变压器二次侧的输出端经VT1和VT3流至负载；而在交流电源的负半周，整流二极管VT2和VT4导通，电流从变压器二次侧的输出端经VT2和VT4流至负载。

通过控制晶闸管的触发角，可以调节输出电压的大小。

三、实验步骤1.搭建单相桥式全控整流电路，包括电源、变压器、整流二极管、负载和触发器等部分；2.连接电源，使电路开始工作；3.使用示波器观察整流电路的输入电压和输出电压的波形；4.调整触发器的触发角，观察输出电压的变化；5.测量整流电路的输入电压、输出电压、电流等参数；6.根据实验数据计算整流效率等参数；7.对实验结果进行分析，并与理论值进行比较。

四、实验结果与分析1.实验结果通过实验测量，得到以下数据：输入电压V1=220V，输出电压V2=90V，输出电流I2=5A，晶闸管两端电压VTH=10V，触发角α=10°。

根据这些数据，我们可以计算出整流效率为η=输出电压/输入电压×100%=90/220×100%=40.9%。

2.结果分析从实验结果可以看出，单相桥式全控整流电路的输出电压与输入电压的关系是近似的线性关系，输出电压随着触发角的增大而减小。

当触发角为90°时，输出电压为零，这表明单相桥式全控整流电路具有可控性。

同时，由于晶闸管两端存在电压降，因此整流效率受到一定的影响。

但是，当触发角较小时，整流效率较高。

五、结论通过本次实验，我们验证了单相桥式全控整流电路的工作原理和设计方法。

实验结果表明，单相桥式全控整流电路具有可控性好、效率较高的优点。

在实际应用中，可以通过调整触发角来调节输出电压的大小，实现电气设备的节能控制。

单相桥式整流与滤波电路的安装和测试教案第一章：教学目标与内容简介1.1 教学目标1. 了解单相桥式整流电路的原理与特点；2. 学会桥式整流电路的安装与测试方法；3. 掌握单相桥式整流与滤波电路的应用场景。

1.2 教学内容1. 单相桥式整流电路的基本原理；2. 桥式整流电路的元件与连接方式；3. 单相桥式整流与滤波电路的安装步骤；4. 电路测试与故障排查方法。

第二章：单相桥式整流电路原理与特点2.1 电路原理1. 桥式整流电路的电路图；2. 桥式整流电路的工作原理；3. 桥式整流电路的输出电压与电流。

2.2 电路特点1. 桥式整流电路的优点；2. 桥式整流电路的缺点。

第三章：桥式整流电路的安装与连接3.1 元件准备1. 元器件清单与参数；2. 元器件的识别与检测。

3.2 电路安装1. 印刷电路板的设计与制作；2. 元器件的焊接与布线；3. 电路的调试与修改。

第四章：单相桥式整流与滤波电路的测试与故障排查4.1 电路测试1. 测试仪器与设备；2. 测试方法与步骤；3. 测试结果的分析与处理。

4.2 故障排查1. 故障现象的观察与描述；2. 故障原因的分析与判断；3. 故障的排除与修复。

第五章：单相桥式整流与滤波电路的应用实例5.1 应用场景介绍1. 桥式整流电路在家用电器中的应用；2. 桥式整流电路在工业设备中的应用。

5.2 实例分析1. 实例电路图与工作原理；2. 实例电路的安装与调试；3. 实例电路的性能分析与优化。

第六章：安全操作与维护6.1 安全操作1. 电路测试与实验操作规范；2. 焊接操作的安全注意事项；3. 故障排查时的安全防护措施。

6.2 电路维护1. 电路的日常检查与保养；2. 电路故障的预防与处理；3. 电路升级与改造的方法。

第七章：桥式整流电路的性能优化7.1 电路性能指标1. 整流电路的效率与输出电压；2. 滤波电路的滤波效果与频率响应。

7.2 性能优化方法1. 提高整流电路的效率；2. 改善滤波电路的性能；3. 电路参数的优化与调整。

单相桥式全控整流电路实验一、实验目的1.加深理解单相桥式全控整流及逆变电路的工作原理。

2.研究单相桥式变流电路整流的全过程。

二、实验所需挂件及附件序号型号备注1 PE01 电源控制屏该控制屏包含“三相电源输出”，“励磁电源”等几个模块。

2 PE-11三相可控整流电路该挂件包含“晶闸管”3 PE-12 晶闸管触发电路该挂件包含“锯齿波同步触发电路”模块。

4 PE-25实验元器件该挂件包含“二极管”5 PE-43变压器、可调电阻模块6 双踪示波器自备7 万用表自备三、实验线路及原理本实验线路如图所示，两组锯齿波同步移相触发电路均在PE-12挂件上，它们由同一个同步变压器保持与输入的电压同步，锯齿波触发脉冲G1，K1加到VT1的控制极和阴极，锯齿波触发脉冲G4，K4加到VT6控制极和阴极。

锯齿波触发脉冲G2，K2加到VT4的控制极和阴极，锯齿波触发脉冲G3，K3加到VT3控制极和阴极。

，晶闸管主电路的“触发脉冲输入”端的扁平电缆不要接，并将相应的触发脉冲的钮子开关关闭（防止误触发），图为单相桥式整流带电阻电感性负载，其输出负载R用电源控制屏三相可调电阻器，将两个900Ω接成并联形式，电抗L d用电源控制屏面板上的700mH，直流电压、电流表均在电源控制屏面板上。

触发电路采用PE-12组件挂箱上的“锯齿波同步移相触发电路Ⅰ”和“Ⅱ”。

图2-7 单相桥式整流实验原理图四、实验内容1.单相桥式全控整流电路带电阻负载。

2.单相桥式全控整流电路带电阻电感负载。

五、实验方法1.触发电路的调试将PE01电源控制屏的电源使输出线电压为220V，用两根导线将220V交流电压接到PE-12的“外接220V”端（电源控制屏的“A”用导线接到PE-12挂件的“外接220V”端的下端，电源控制屏的“B”用导线接到PE-12挂件的“外接220V”端的上端），按下“启动”按钮，打开PE-12电源开关，用示波器观察锯齿波同步触发电路各观察孔的电压波形。

桥式整流电路教案严富林一、学习目标（一）知识目标：（1）认识桥式整流电路的组成；（2）掌握桥式整流电路的工作原理。

（二）能力目标：（1）会估算桥式整流电路负载上的电压与电流；（2）会选择整流二极管。

（三）情感目标：培养学生自主探索、分析问题的能力。

二、重难点分析：（1）教学重点：桥式整流电路的工作原理。

（2）教学难点：桥式整流电路的波形分析。

三、教学过程（一）观看PPT，观察手机充电器实物图。

（二）观察电路原理图，分析桥式整流电路的工作原理1．桥式整流电路的工作过程（1）当输入电压u2为正半周时，VD1、VD3导通，VD2、VD4截止，电流I L如图（a）中虚线箭头所示。

此电流流经负载RL时，在RL上形成了上正下负的输出电压。

（2）当u2为负半周时，VD2、VD4导通，VD1、VD3截止，电流IL如图（b）中虚线箭头所示。

该电流流经RL的方向和正半周时电流流向一致，同样在RL上形成了上正下负的输出电压。

由此可见，无论u2处于正半周还是负半周，都有电流分别流过两个二极管，并以相同方向流过负载RL，是单方向的全波脉动波形。

2.波形图分析（三）教师演示仿真实验（四）参数计算1.负载上的直流电压与直流电流的估算（1）负载上的直流电压ULU L =0.9 U 2（2）负载上的直流电流ILI L =L L R U =0.9LL R U 2．整流二极管的选择I F ≥I L /2U RM ≥2U 2例：有一直流负载需直流电压6V ，直流电流0.4A ，如果采用单相桥式整流电路，试求电源变压器的二次电压，并选择整流二极管的型号。

解： 由U L =0.9U 2，可得变压器二次电压的有效值为U 2=9.0L U =9.06V ≈6.7V 通过二极管的平均电流 I F =21I L =21×0.4A=0.2A=200mA 二极管承受的反向电压 U RM =2U 2=9.4V根据以上求得的参数，查阅整流二极管参数手册，可选择IFM=300mA ，URM=10V 的2CZ56A 型整流二极管，或者选用符号条件的其他型号二极管，如1N4001等。
