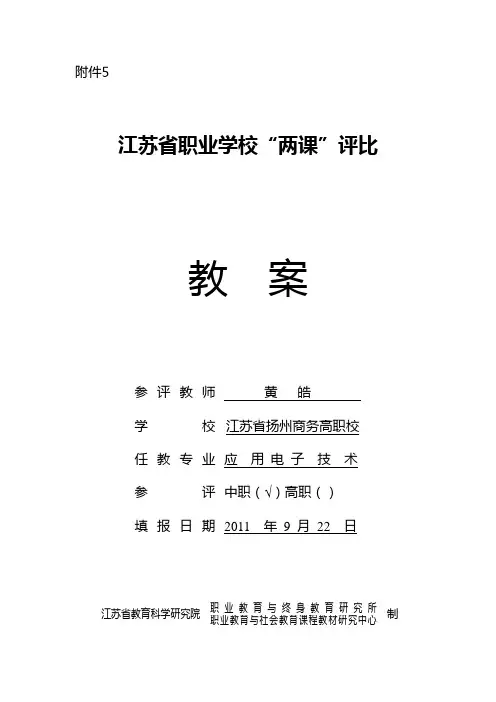

桥式整流电路教案
- 格式:doc
- 大小:357.00 KB
- 文档页数:4
课堂教学安排
教学过程主要教学内容及步骤教学手段
引入:新授:
前面我们学习了单相半波整流电路和变压器中心抽头单相全波整流电路,它们各自有其优缺点,在实际应用中比较少用,那么我们能否把二者结合起来设计一种新型的电路,既可以实现全波整流有可以降低二极管所能承受的反向电压同时还可以将电路结构简单化充分体现二者的优点呢?这就是我们本节课要学习的另一种整流电路——桥式单相全波整流电路
1、电路组成:
2、工作原理分析
结合二极管的特性分析在VL的正半周和负半周时流过负载RL的电流方向。
正半周:电流通过V1.V3,V2.V4截止。电流从右向左通过。(老师分析正半周,然后让学生自己分析负半周,从而锻炼学生分析问题的能力)
负半周:电流通过V2.V4,V1.V3截止。电流从右向左通过负载。
结论:通过负载RL的电流IL是全波脉动直流,RL两端电压是全波脉动直流电压VL (板书)
3.负载上和整流二极管上的电压和电流分析
对照桥式整流波形,请学生分析VL与V2、IL与V2、RL 的关系,明确与半波、全波公式的异同点。
. .
