abb磁致伸缩液位计说明书
摘要：
一、磁致伸缩液位计的基本原理
二、磁致伸缩液位计的性能特点
三、磁致伸缩液位计的应用领域
四、磁致伸缩液位计的安装和使用方法
五、磁致伸缩液位计的维护与故障处理
正文：
磁致伸缩液位计是一种高精度的液位测量仪表，其工作原理基于磁致伸缩效应。
这是一种磁性材料在磁场作用下发生尺寸变化的现象。
当磁性材料置于磁场中时，磁场会对其产生作用力，使其发生伸缩。
磁致伸缩液位计具有多种性能特点。
其测量范围广泛，可测1至3个位置，1至5个温度点。
测量温度范围从-40℃至85℃，非线性误差仅为
0.05%fs，测温精度高。
此外，磁致伸缩液位计具有稳定性、可靠性、长寿命、结构精巧、环境适应性强和可承受较大过程压力等优点。
磁致伸缩液位计广泛应用于石油、石化、化工、食品等行业，提供准确而可靠的过程液位测量和储罐容量的测量及控制。
安装磁致伸缩液位计时，应按照说明书进行操作。
安装完成后，进行调试以确保液位计的正常工作。
在使用过程中，应注意定期维护和检查，以确保液位计的稳定性和准确性。
遇到故障时，可以根据说明书中的故障处理方法进行解决。
如果问题无法
解决，应及时联系专业人员进行维修。
总之，磁致伸缩液位计是一种高精度、稳定可靠的液位测量仪表，广泛应用于各个行业。
磁致伸缩液位计的典型应用一、前言目前正在使用的液位测量方法足有10余种之多。
尽管如此，液位的测量仍比其它参数的测量令用户头痛得多。
无论是传统的机械式产品，还是今天流行的诸如超声波、雷达等电子式产品，都不能完全令用户满意。
在现有的工业过程模式中，对液位测量的目的无外乎两个：其一是计量，其二是监测控制。
计量需要仪表能在不断变化的工业过程中连续满足用户高精度计量的需求，监测控制则要求现场仪表提供可靠和实际的信号输出，此外在某些应用场合，比如油水分离器，用户即希望测量整体油位，同时还要知道油水界面的位置来加以控制。
本文介绍的正是这样一种既可计量又可多变量测量的高精度液位计——美国K-TEK公司磁致伸缩液位计的典型应用。
二、概述“磁致伸缩”是一种物理现象，当两个磁场垂直相交时会产生波导扭曲，从而产生一个扭矩脉冲波，磁致伸缩液位计正是利用这种原理工作，它于上个世纪70年代在美国发明，经过二十多年的发展和推广，特别是过去10年在工业现场中的广泛应用，得到了用户的认可和称赞。
它利用非接触的敏感元件进行测量，可靠耐用，安装容易，调试简单，免维护。
可以这样说，磁致伸缩位测量技术的出现，很好地解决了高精度，高可靠性和多变量测量的难题。
经过多年的应用和实践，对比于其它液位仪表，磁致伸缩液位计有七大突出特点。
“多”----多面手一台磁致伸缩液位计，即能测量单一液面，界面，温度，又能多项功能同时测量。
“广”----应用范围广适用温度：-195～427℃，压力最大207bar，粘度最大1500cp，比重最低0.27S.G，界面比重差最小至0.03S.G，量程最大23米。
“高”----高精度测量精度：0.01%或0.05〞，重复精度：0.005%或0.015〞。
“低”----低成本一台K-TEK液位计可以代替其它三台测量仪表，大幅度降低采购成本；模块化结构，不用储存备件，降低库存成本；免维护，减少维护人员，降低维护成本；安装调试轻松简单，降低安装和人工时间成本；测量精度高,提高渗漏监测能力，减少人为损失和浪费，降低产品成本；产品使用寿命长，无疑降低成本。
磁致伸缩式液位计的原理和应用谢芳【摘要】The basic principles of magnetostriction, features, typical configurations, anti- jamming measurement and main application of magnetostrictive level gauge in petrochemical industry are expatiated. Compared with other traditional level meters, the application advantage of magnetostrictive level gauge is discussed with the example of oil-tank level measurement and alkyl aluminum tank level measurement. Practice has proved that the magnetostrictive level gauge is particularly suitable for the measurement of chemical raw materials and flammable liquids with good effect.%阐述了磁致伸缩式液位计的基本原理、特点和典型配置，以及在石化行业的主要应用。
在与其他传统液位计进行比较后，以油罐液位的测量和烷基铝储罐液位的测量为例，说明磁致伸缩式液位计的应用优势。
实践证明磁致伸缩式液位计特别适合化工原料和易燃液体的测量，效果良好。
【期刊名称】《石油化工自动化》【年(卷),期】2012(048)006【总页数】4页(P60-63)【关键词】磁致伸缩;液位计;烷基铝;液位测量;储罐【作者】谢芳【作者单位】中国石化工程建设有限公司,北京100101【正文语种】中文【中图分类】TQ056.14液位仪表的选型要求较高。
斯克维思磁致伸缩液位计说明书一、斯克维思磁致伸缩液位计简介斯克维思磁致伸缩液位计是一款高性能的液位测量设备，广泛应用于各种工业领域，如石油、化工、食品、制药等。
它采用先进的磁致伸缩技术，具有良好的测量精度、稳定性高、抗干扰能力强等特点。
二、产品特点与优势1.测量精度高：斯克维思磁致伸缩液位计采用数字化处理技术，测量精度可达到±0.1%。
2.稳定性高：产品采用抗干扰设计，能在恶劣环境下保持稳定工作。
3.抗干扰能力强：斯克维思磁致伸缩液位计对电磁、振动等干扰具有很强的抗干扰能力。
4.结构紧凑：产品体积小，安装方便，节省空间。
5.适应性强：适用于各种介质的液位测量，如水、油、酸碱等。
6.操作简便：采用智能化设计，操作简单，便于维护。
三、工作原理与结构斯克维思磁致伸缩液位计主要由探头、电子模块和显示器三部分组成。
探头内部设有磁性浮子，浮子随着液位的改变而上下移动。
电子模块通过感应线圈产生磁场，与浮子磁场相互作用，从而实现液位的测量。
显示器用于显示实时的液位数据。
四、安装与使用方法1.安装：在容器上开孔，将液位计探头安装到位，确保探头与容器壁紧密贴合。
2.接线：将探头与电子模块相连，电子模块与显示器相连。
3.调试：开机后，进行简单的调试，确保液位计正常工作。
4.使用：通过显示器查看实时液位数据，如有异常，及时处理。
五、注意事项与维护1.安装时，确保探头与容器壁紧密贴合，避免泄漏。
2.接线时，遵循电气安全规范，防止短路、漏电等事故。
3.定期检查液位计的工作状态，如发现异常，及时停机检查。
4.保持液位计周围环境清洁，避免尘埃、水滴等进入探头。
5.定期清洁和保养液位计，延长产品使用寿命。
六、应用领域与案例斯克维思磁致伸缩液位计广泛应用于石油、化工、食品、制药等行业，实现对各种容器的液位测量。
在我国多个重点工程项目中，如石化、核电、水处理等，均有成功应用案例。
七、售后服务与技术支持我公司为用户提供完善的售后服务与技术支持，包括产品安装、调试、维修、更换等。
abb磁致伸缩液位计说明书磁致伸缩液位计是一种常用于工业领域的仪器，用于测量液体的液位。
ABB磁致伸缩液位计是ABB公司生产的一款高精度、可靠性强的液位测量设备。
本说明书将详细介绍ABB磁致伸缩液位计的特点、使用方法以及注意事项。
一、特点1. 高精度：ABB磁致伸缩液位计采用先进的磁致伸缩技术，能够实现高精度的液位测量，误差范围小于0.5%。
2. 可靠性强：该液位计采用优质材料制造，具有良好的耐腐蚀性和抗震性能，能够在恶劣的工作环境下长时间稳定运行。
3. 易安装：ABB磁致伸缩液位计采用标准化设计，安装简便，可与各种液位容器配套使用。
4. 多种输出方式：该液位计支持多种输出方式，包括4-20mA模拟信号、RS485数字信号等，方便与其他设备进行数据交互。
二、使用方法1. 安装：首先，将ABB磁致伸缩液位计固定在液位容器上，确保其与液体接触的部分完全浸入液体中。
然后，根据需要选择合适的输出方式，并将其与其他设备连接。
2. 校准：在使用前，需要对液位计进行校准。
校准方法可参考附带的操作手册，根据液体的实际液位进行调整，确保测量结果准确可靠。
3. 使用：将ABB磁致伸缩液位计接通电源，待其自检完成后，即可开始测量液位。
通过连接的显示屏或其他设备，可以实时监测液位的变化。
三、注意事项1. 安全操作：在安装和使用过程中，务必遵守相关的安全操作规程，确保人员和设备的安全。
2. 清洁维护：定期清洁液位计的表面，防止灰尘和污垢的积累，影响测量的准确性。
3. 防雷防护：在雷电频繁的地区使用时，建议采取相应的防雷措施，以保护液位计免受雷击的影响。
4. 注意环境条件：ABB磁致伸缩液位计适用于温度在-40℃至80℃之间的环境，但不适用于高温、高压或腐蚀性较强的介质。
总结：ABB磁致伸缩液位计是一款高精度、可靠性强的液位测量设备，广泛应用于工业领域。
通过本说明书，我们了解了该液位计的特点、使用方法以及注意事项。
希望这些信息能够帮助用户正确、安全地使用ABB磁致伸缩液位计，提高工作效率，保障生产安全。

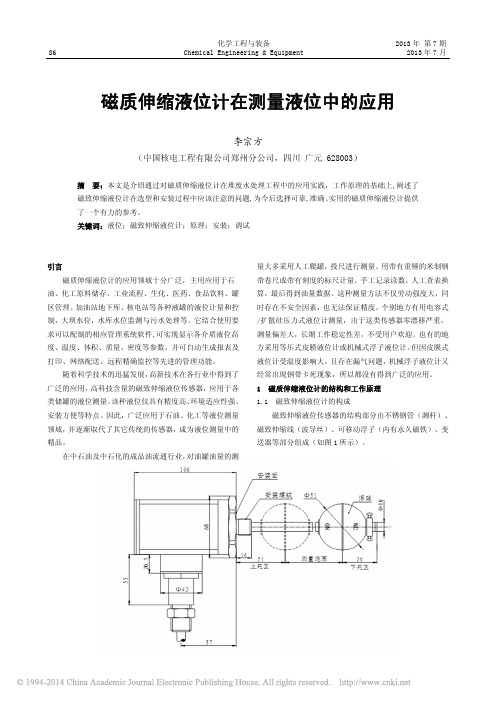

磁致伸缩液位计的特点及应用磁致伸缩液位计是一种基于磁致伸缩效应原理的液位测量仪器。
其主要特点是具有高精度、高稳定性、无污染、无接触式等特点，广泛应用于工业生产过程中的液位监测和控制。
磁致伸缩液位计的工作原理是利用磁致伸缩效应，通过在测量管内放置一根磁杆，并施加外部磁场，当液位变化时，磁杆的伸缩长度也相应变化。
通过测量磁杆的伸缩长度，即可得知液位的变化情况。
磁致伸缩液位计具有以下特点和优势：1. 高精度：磁致伸缩液位计采用磁致伸缩效应进行测量，具有高灵敏度和高精度，能够实时准确地测量液位变化，满足工业生产对液位测量的精确要求。
2. 高稳定性：磁致伸缩液位计采用无接触式测量原理，无需与被测液体接触，避免了传统液位计由于接触液体而出现腐蚀、泄漏等问题，具有较高的稳定性和可靠性。
3. 无污染：磁致伸缩液位计无需直接接触被测液体，不会对被测液体造成污染，适用于对液体质量要求较高的场合。
4. 无接触式：磁致伸缩液位计采用无接触式测量原理，无需与被测液体接触，克服了传统液位计易受腐蚀、泄漏等问题，具有更长的使用寿命。
5. 抗干扰性强：磁致伸缩液位计采用磁致伸缩效应进行测量，对外界干扰信号的抗干扰性较强，能够准确测量液位变化，减少了误差。
磁致伸缩液位计广泛应用于各个行业中的液位监测和控制，具有以下几个主要的应用领域：1. 石油化工：磁致伸缩液位计可以用于石油化工行业中的储罐、分离器、反应器等设备的液位监测和控制，确保生产过程的安全和稳定。
2. 电力工业：磁致伸缩液位计可以用于电力工业中的锅炉、冷却塔、水箱等设备的液位监测和控制，保证电力设备的正常运行。
3. 钢铁冶金：磁致伸缩液位计可以用于钢铁冶金行业中的高炉、中包、转炉等设备的液位监测和控制，实现钢铁生产的自动化管理。
4. 化工制药：磁致伸缩液位计可以用于化工制药行业中的反应釜、发酵罐、储罐等设备的液位监测和控制，确保化工制药过程的安全和稳定。
5. 食品饮料：磁致伸缩液位计可以用于食品饮料行业中的储罐、罐车等设备的液位监测和控制，保证食品饮料的生产质量和安全。
一文弄懂磁致伸缩液位计安装及典型应用在本文深入介绍磁致伸缩液位计安装方式及典型应用，帮助仪表工全面了解磁致伸缩液位计结构和选用，可作为材质伸缩液位计应用教程。

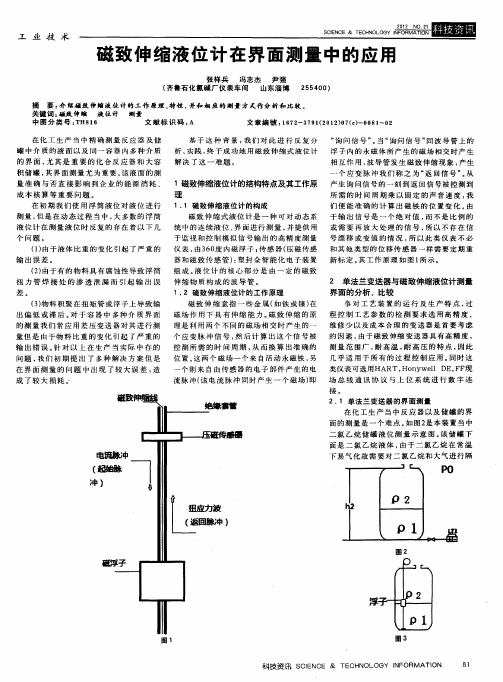

磁致伸缩液位计测量原理物质有热胀冷缩的现象。
除了加热外，磁场和电场也会导致物体尺寸的伸长或缩短。
铁磁性物质在外磁场作用下，其尺寸伸长(或缩短)，去掉外磁场后，其又恢复原来的长度，这种现象称为磁致伸缩现象(或效应)。
基于磁致伸缩原理，在非磁性探头内装入磁致伸缩线，在磁致伸缩线一端连接传感器。
主控电子单元发送电磁窄脉冲到磁致伸缩线上，电磁脉冲沿磁致伸缩线传导，当该脉冲产生的磁场与标志液面/界面的浮子内的磁铁产生的磁场相互作用时，在磁致伸缩线上会产生一个扭应力波，该波将沿磁致伸缩线返回上述传感器，传感器将捕获的返回波转换成电子脉冲信号，传回主控电子单元。
主控电子单元通过精密电路准确地测算出发射脉冲和返回脉冲之间的时间间隔，并以此计算出浮子的位置，即液面/界面的高度。
磁致伸缩液位计应用范围◆电厂：蓄水池、废气净化罐、油箱等◆油田：原油或成品油储罐、三相分离器、沉降罐、污水罐(池)等◆石化：输油管道、蒸馏塔、浓缩罐、液化气罐、氨水罐、炼油厂油库等◆化工：蒸馏塔、氨水罐、有毒液体罐、等◆水和水处理：蓄水池、污水池、水处理罐、沉淀池、消化塔等◆其他：食品、制药、环保、造纸等行业磁致伸缩液位计特点◆多功能：可单独或同时测量液面、界面位置◆高精度：测量精度±0.8mm或0.01%FS(较大者)◆适用范围广：安装方式灵活多样化。
◆输出模式：可现场指示和远程电信号输出◆低功耗：两线制回路4-20mA输出，LCD显示以上对磁致伸缩液位计原理和特点做了简单介绍，本文以下内容将对磁致伸缩液位计应用做详细介绍，希望仪表工阅读本文后对磁致伸缩液位计在现场的安装和使用有深入了解。
1、磁致伸缩液位计探头形式磁致伸缩液位计通常有杆式探头和缆式探头两种，配合不同浮子可测量液面或界面。
斯克维思磁致伸缩液位计说明书1.产品概述斯克维思磁致伸缩液位计是一种高精度的液位测量仪器，广泛应用于各种液体储罐和反应釜等设备中。
该液位计采用磁致伸缩原理，能够实现高精度的液位测量，同时具有结构简单、安装方便、维护容易等特点。
2.技术规格型号:scw-100测量范围:0.2~10米测量精度:±1毫米重复精度:±0.5毫米响应时间: <0.5秒工作压力: s200MPa工作温度:-20~+80℃电源:DC24V输出信号:4~20mA模拟信号、RS485数字信号（需定制)材质:不锈钢、聚四氟乙烯等防爆等级:Ex dICT6(隔爆型)防护等级:IP653.安装和使用说明(1)安装前准备检查液位计的型号、规格是否与实际需求相符。
检查液位计的外观是否完好无损，无变形、无锈蚀等现象。
检查液位计的附件是否齐全，包括安装支架、连接管路、固定螺栓等。
(2)安装步骤将液位计放入需要测量的液体储罐或反应釜中，确保液位计的测量部分完全浸入液体中。
根据实际需要，选择合适的安装位置，并固定好液位计的支架和连接管路。
将液位计的电缆线与电源和控制系统连接好，确保连接牢固可靠。
(3)使用说明在使用过程中，应定期检查液位计的测量精度和响应时间是否符合要求。
在使用过程中，应避免液位计受到剧烈的震动和冲击。
在使用过程中，应定期清洗液位计的测量部分，防止污垢和杂质的积累。
在使用过程中，应根据实际需要调整液位计的测量范围和报警点设置。
4.安全注意事项(1）在安装和使用过程中，应遵守相关的安全规定和操作规程。
(2)在安装和使用过程中，应避免液位计受到强烈的电磁干扰。
(3）在安装和使用过程中，应避免液位计受到过大的压力和温度变化。
(4)在安装和使用过程中，应注意保护电缆线和连接管路，避免损坏。
(5)在使用过程中，应定期检查液位计的安全防护装置是否完好无损。
5.故障排除和维修保养(1）故障排除如发现液位计的测量精度异常或响应时间变慢等问题，应先检查液位计的测量部分是否被污垢或杂质堵塞。
