磁致伸缩液位计参数设置：0-600mm量程现场组态能实现单位、量程、阻尼、报警上下限，杆长，底部偏移量，底部死区、显示变量等组态数据设置，校准上下限和定点微调等功能。
10.1. 按键模式说明标准的磁致伸缩液位计表头上都有三个按键，分别为“M”、“S”、“Z”。
“三按键”操作模式：Z 键用于进入提示数据设置界面和移位；S 键用于进入数据设置界面、增加数字和数据保存；M 键用于数据保存；当按下“M”键时，数据保存，接着自动转到下一个设置界面。
注：在三按键模式下，任何时候都可以按下“M”键，保存当前的设置数据。
10.2. 数据设置方法当左下角的“88”字符显示 1～7 时，表明变送器处于现场组态模式，此时可以通过按键输入密码、修改参数、或者进行迁移。
数据设置过程中，“S”键用于调整数字和小数点，“Z”键用于移位，“M”键用于保存。
设置过程如下：1．按下 S 键进入数据设置界面，同时符号位开始闪烁，表示可修改符号位。
2．若再次按下 S 键，可以切换数据的正负（正号用上箭头表示）。
3．按下 Z 键，第一位数字位开始闪烁，表示可修改，此时长按或连续多次按下 S 键，设置数字在 0~9 之间循环。
4．再次按下 Z 键，可依次设置第二位到第五位数字，设置方法与第一位完全相同。
5．设置完第五位数字后，按下 Z 键，开始设置小数点。
四个小数点同时开始闪烁，表示可以设置小数点，此时按 S 键，小数点位置循环切换。
6．小数点设置完成后，按下 Z 键，左下箭头开始闪烁，表示可以保存设置。
7．按下 S 键，保存设置；按下 Z 键，符号位开始闪烁，可重新开始设置数据。
注：在数据设置过程中，任何时刻都可以按下M键，以快速保存设置，而不必等到下箭头闪烁时才可以保存设置。
下面举例说明设置方法。
假设原来的第一浮子量程上限为100cm，新输入上限为400cm。
进入“设置第一浮子量程上限”功能，如右所示。
设置量程上限界面按下“S”键，进入设置量程下限功能，此时左下角显示的箭开始设置量程上限界面头开始闪烁，表示已经进入设置。

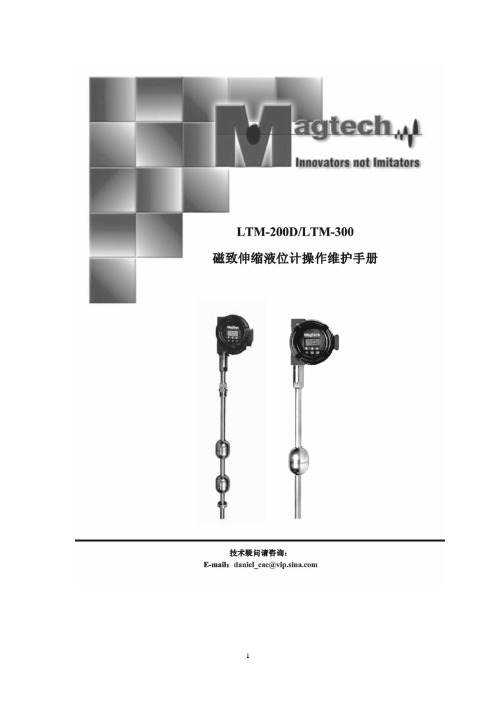

目录第一部分：概述 (3)变送器详细描述 (3)工作原理 (3)第二部分：安装和接线 (4)与磁耦合液位指示器配套安装 (4)直接插入式 (4)第三部分：技术规格 (5)变送器电气规格 (5)变送器探杆 (5)第四部分：标定 (6)LTM-200D/300输出标定 (7)LTM-200D/300 LED操作菜单 (8)第五部分：问题解答 (8)通过HART协议诊断 (8)标定问题 (9)磁干扰 (9)电源故障问题 (9)变送器开机启动 (10)第六部分：产品常见故障的维护 (11)常见故障和解决方案 (11)第一部分：概述1.0 变送器的详细描述LTM-200D/LTM-300磁致伸缩液位计包含两个主要的部分：电子部分和传感部分传感部分（即探杆）：探杆的直径为5/8”，末端密封，探杆的内部是空心的，装有精密的磁致伸缩线。
探杆的最大长度可以做到9.1米，全部采用硬杆结构。
电子部分（即控制器）：标准的外壳采用铝合金，为双腔式（即变送部分与接线部分分离），其中一腔为微处理模块和电路板，微处理模块带操作按键，另一腔为接线柱。
在电路板和探杆处理板之间有一根线相连接，此线在无厂家授权的情况下，请不要擅自松动。
1.1 工作原理磁致伸缩液位/界位变送器使用的是一种物理现象——磁致伸缩原理设计而成的。
具体工作原理如下：在一根非磁性的传感管内装一根精细的磁致伸缩线，在磁致伸缩线的一端连接着压磁传感器，该压磁传感器每秒钟发出10个电流脉冲信号给磁致伸缩线并计时，该电流脉冲沿着磁致伸缩线向下传送，产生一个向下运动的环形磁场，该环形磁场同磁性浮子的磁场产生相互作用，在磁致伸缩线上产生一个扭应力波，直到压磁传感器接收到这个扭应力波信号为止。
通过计时电路可知道起始电流脉冲波和返回扭应力波间的时间间隔，根据时间间隔、长短可判断出浮子的位置，由于浮子总是浮在液面上，因此即可以准确的判断出液面的位置。
第二部分：安装和接线2.0 与磁耦合液位指示器配套安装注意：在安装过程中不要旋转或扭动变送器表头以免损坏内部的检测元件。
上海柯普乐自动化仪表有限公司Shanghai KSR-KUEBLER Automation Instrument Co., Ltd.V2.0.FLM(CN/EN)/05.2022磁致伸缩液位变送器Magnetostrictive level transmitter安装和操作说明书Mounting and operating instructions2014L300-31Q31/0117000277C002-2022目 录工作原理 1 应用领域 2 技术指标 2 结构安装 2 电气连接 5 操作规程 6 模拟输出18 数字通讯18 失效分析及支持22 维修及维护23 防爆说明23 储存23 质量保证23 产品附件23 ATEX Ex d说明25 浪涌保护器说明30 SIL安全手册31工作原理 一根磁致伸缩线穿过导管，顶部电路板周期发射的大电流脉冲沿磁致伸缩线传播，产生环形电磁场。
脉冲发射的同时开始记录时间。
浮球漂浮在液面上, 内置磁钢。
两个磁场交叠处，在磁致伸缩线上产生扭应力波，以与材料相关的特定速度，沿着磁致伸缩线向上下两个方向传播。
其中向下传播的扭力波到达传感器底部后发生反射再向上传播。
两个扭应力波传到顶部后被压电晶体转换成电信号，两个传播时间也被捕捉记录。
通过计算可得出液面和界面的位置，转换后输出电信号。
图2. 产品示意图图1. 磁致伸缩效应图FFG-P 系列FFG-BP 系列电流脉压电晶扭应力磁致伸缩线扭应力浮球内置磁浮球磁场电流磁场应用领域 MAGNODUL磁致伸缩液位计精度很高，采用浮力和磁致伸缩原理来连续测量液位，FFG-P 型变送器安装于罐体的顶部或者底部，FFG-BP 型变送器配合磁性翻柱式液位计使用。
经过认证可用于存在爆炸性气体的危险环境。
特性：·传感器导管完全密封； ·无磨损；·依靠磁性来检测液位；·振动和小的冲击影响不明显； ·接线盒防护等级：IP66 / IP67； ·高精度； ·高分辨率；·液面变化响应快；·电压下降后测量值也可快速读取； ·直接、线性的测量液位；·可根据给定罐体的形状将液位高度转换成容积；·内部传感器由金属外管保护，所以适合用于腐蚀和有毒的介质，也可用于食品饮料行业；·线性模拟液位量程，输出4-20 mA 电流信号，可用于控制和显示设备，兼容数字 HART ®界面使得单一回路上带多个变送器成为可能（多站式）。
P H O N I X磁致伸缩液位变送器调试说明书（内部资料）上海柯普乐自动化仪表有限公司2009年11月PHONIX 磁致伸缩调试说明书1.电气连接电气连接时的安全提示：在电气安装时，必须按照设备的适用规则进行，并由具有安装资格的人员进行安装。
本磁致伸缩液位计需要接入24V 电源。
注意：本磁致伸缩液位计必须配备具有本安防爆性能的电源，以确保本液位计的本安防爆电路安全。
电气连接，需要两根横截面积为0.5～1.5mm 2的电缆，电缆接头入口处的防护等级为IP67，接头内径为Ø7～Ø10mm 。
拧开接线盒后面的盒盖，将导线与接线盒内部的正极“+”、负极“-”和接地线连接。
注意：根据国家规定，本磁致伸缩液位计已安装了过电压保护和电位均衡电路。
根据技术规定，为防止杂质进入接线盒，必须用接头压紧电缆线，并保持接线盒内部和密封处清洁干净，拧紧盒盖，确保水或其它液体不会进入接线盒内部。
2.操作说明2.1无显示磁致伸缩液位计 2.1.1操作要点要用到的可操作部分如图3所示。
通过按钮对模块进行设置时，三色LED 灯会亮。
操作正确时，LED 灯闪烁绿色；如果出现错误，LED 等显示红色（闪烁红色或保持红色）。
图2 接线盒图12.1.2菜单结构通过操作基本菜单来更改4～20mA 之间电流值的设置（见图4），在这个菜单里，可以对零位和满位进行设置。
设置零位时移动的只是零位，满位的位置没有改变；设置满位时移动的只是满位，零位的位置没有改变。
如果在30秒时间内没有对传感器进行任何操作，页面将自动回到主菜单。
满位 图4 菜单结构（无显示磁致伸缩液位计） 按钮LED 灯图3 操作要点（无显示磁致伸缩液位计）2.2带显示磁致伸缩液位计2.2.1操作要点可用到的操作部分如图5所示，通常盒盖先不盖上，一个可显示8位数字的液晶显示屏可以看到设置的状况。
在正常工作时，显示屏显示的是当前的测量值。
显示屏该显示屏可显示8位数字或字符，字符高度是12mm，距离很远也能很容易清晰的看清楚。
斯克维思磁致伸缩液位计说明书一、斯克维思磁致伸缩液位计简介斯克维思磁致伸缩液位计是一款高性能的液位测量设备，广泛应用于各种工业领域，如石油、化工、食品、制药等。
它采用先进的磁致伸缩技术，具有良好的测量精度、稳定性高、抗干扰能力强等特点。
二、产品特点与优势1.测量精度高：斯克维思磁致伸缩液位计采用数字化处理技术，测量精度可达到±0.1%。
2.稳定性高：产品采用抗干扰设计，能在恶劣环境下保持稳定工作。
3.抗干扰能力强：斯克维思磁致伸缩液位计对电磁、振动等干扰具有很强的抗干扰能力。
4.结构紧凑：产品体积小，安装方便，节省空间。
5.适应性强：适用于各种介质的液位测量，如水、油、酸碱等。
6.操作简便：采用智能化设计，操作简单，便于维护。
三、工作原理与结构斯克维思磁致伸缩液位计主要由探头、电子模块和显示器三部分组成。
探头内部设有磁性浮子，浮子随着液位的改变而上下移动。
电子模块通过感应线圈产生磁场，与浮子磁场相互作用，从而实现液位的测量。
显示器用于显示实时的液位数据。
四、安装与使用方法1.安装：在容器上开孔，将液位计探头安装到位，确保探头与容器壁紧密贴合。
2.接线：将探头与电子模块相连，电子模块与显示器相连。
3.调试：开机后，进行简单的调试，确保液位计正常工作。
4.使用：通过显示器查看实时液位数据，如有异常，及时处理。
五、注意事项与维护1.安装时，确保探头与容器壁紧密贴合，避免泄漏。
2.接线时，遵循电气安全规范，防止短路、漏电等事故。
3.定期检查液位计的工作状态，如发现异常，及时停机检查。
4.保持液位计周围环境清洁，避免尘埃、水滴等进入探头。
5.定期清洁和保养液位计，延长产品使用寿命。
六、应用领域与案例斯克维思磁致伸缩液位计广泛应用于石油、化工、食品、制药等行业，实现对各种容器的液位测量。
在我国多个重点工程项目中，如石化、核电、水处理等，均有成功应用案例。
七、售后服务与技术支持我公司为用户提供完善的售后服务与技术支持，包括产品安装、调试、维修、更换等。

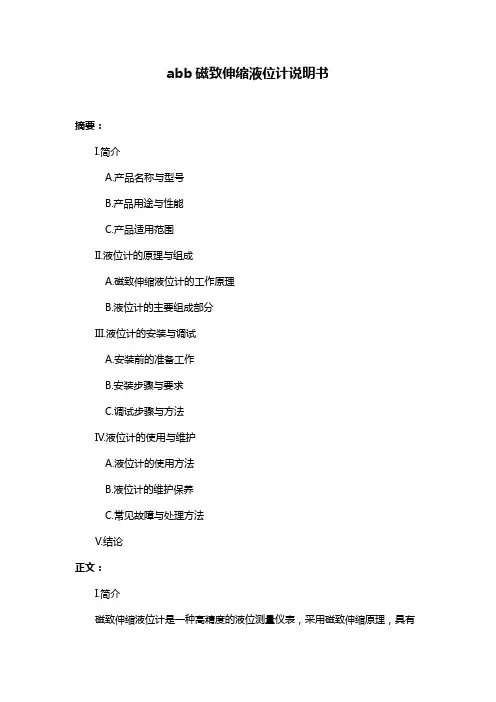

abb磁致伸缩液位计说明书摘要：I.简介A.产品名称与型号B.产品用途与性能C.产品适用范围II.液位计的原理与组成A.磁致伸缩液位计的工作原理B.液位计的主要组成部分III.液位计的安装与调试A.安装前的准备工作B.安装步骤与要求C.调试步骤与方法IV.液位计的使用与维护A.液位计的使用方法B.液位计的维护保养C.常见故障与处理方法V.结论正文：I.简介磁致伸缩液位计是一种高精度的液位测量仪表，采用磁致伸缩原理，具有测量范围广、稳定性可靠、寿命长等优点。
适用于石油、石化、化工、食品等行业的容器、储罐等测量控制现场。
II.液位计的原理与组成磁致伸缩液位计的工作原理是利用韦德曼效应，通过浮球内装有永久磁铁，在周围形成磁场。
电子变送器定时发出电流脉冲，称起始脉冲，该脉冲沿磁致伸缩线向下传播，在向下运动中其周围也产生一个磁场；两磁场相遇瞬间产生一个扭力，作用于磁致伸缩线上，形成一个返回脉冲。
该脉冲以固定的速度向上传播，并被电子变送器所接收。
从而实现对液位的精确测量。
液位计主要由电子变送器、浮球、探测杆等部分组成。
III.液位计的安装与调试A.安装前的准备工作：检查液位计及其附件是否齐全，检查磁致伸缩线是否有损坏，确保电源电压符合要求。
B.安装步骤与要求：将浮球放入液位计的导管内，使浮球与导管内壁紧密贴合。
将液位计的磁致伸缩线沿容器壁放入，尽量避免与其他金属结构接触。
将液位计的接线端子与电源、控制仪表连接。
C.调试步骤与方法：通电后，观察液位计的显示是否正常，如有异常，需检查电源、接线、浮球、磁致伸缩线等部分。
调整液位计的零点，使其显示为实际液位。
IV.液位计的使用与维护A.液位计的使用方法：使用过程中，应注意避免磁致伸缩线与其他金属结构发生碰撞，以免损坏线缆。
避免在高温、潮湿、腐蚀等恶劣环境中使用，以免影响液位计的性能。
B.液位计的维护保养：定期检查液位计的运行状况，发现异常及时处理。
清洁液位计时，需使用专用的清洁剂，避免使用有腐蚀性的溶剂。
磁致伸缩磁翻板液位计安全操作及保养规程1. 引言磁致伸缩磁翻板液位计是一种常用的液位测量设备，广泛应用于工业生产中的液位监测。
为了确保液位计的安全使用和正常运行，本文档将介绍磁致伸缩磁翻板液位计的安全操作和保养规程。
2. 安全操作规程2.1 安装前准备在安装磁致伸缩磁翻板液位计前，需要进行以下准备工作：•确保操作人员已经接受液位计的操作培训，并熟悉操作手册。
•检查液位计的配件是否齐全，并按照操作手册进行安装准备。
•确保安装位置稳固，确保液位计的安装基础牢固并无杂物。
2.2 安装操作按照以下步骤进行磁致伸缩磁翻板液位计的安装：1.将液位计与管道连接，确保连接处无泄漏。
2.根据需要调整液位计的位置和安装角度，确保能够正常读取液位。
3.使用扳手或扳手扳紧液位计的螺栓，确保液位计牢固固定。
2.3 操作注意事项在使用磁致伸缩磁翻板液位计时，需要注意以下事项：•确保操作人员佩戴个人防护装备，比如安全帽、护目镜等。
•启动前检查仪表是否正常，避免使用有故障的液位计。
•严禁操作人员站在液位计上方，防止发生意外事故。
•使用过程中避免给液位计施加外力，以免影响测量准确性。
•定期进行液位计的校验和维护，确保其正常工作。
3. 保养规程磁致伸缩磁翻板液位计的保养对于其长期稳定运行非常重要。
以下是保养规程的具体步骤：3.1 清洁保养•定期使用软布或刷子清洁液位计的表面，避免尘埃和污物积聚。
•使用中，避免将液体溅到液位计上，及时进行清洁。
•定期检查和清洁液位计的密封件，确保其正常工作。
3.2 定期校验和维护•每隔一定时间，使用标准设备对液位计进行校验，以确保测量的准确性。
•定期检查液位计的电源电压和信号线路，确保其正常供电。
•定期检查液位计的各项参数和功能，如报警功能、通信功能等。
3.3 故障处理•在使用过程中，如果发现液位计出现故障或异常，请停止使用并联系专业技术人员进行处理。
•严禁未经授权的人员私自打开维修液位计，以免造成二次损坏或人身伤害。
斯克维思磁致伸缩液位计说明书1.产品概述斯克维思磁致伸缩液位计是一种高精度的液位测量仪器，广泛应用于各种液体储罐和反应釜等设备中。
该液位计采用磁致伸缩原理，能够实现高精度的液位测量，同时具有结构简单、安装方便、维护容易等特点。
2.技术规格型号:scw-100测量范围:0.2~10米测量精度:±1毫米重复精度:±0.5毫米响应时间: <0.5秒工作压力: s200MPa工作温度:-20~+80℃电源:DC24V输出信号:4~20mA模拟信号、RS485数字信号（需定制)材质:不锈钢、聚四氟乙烯等防爆等级:Ex dICT6(隔爆型)防护等级:IP653.安装和使用说明(1)安装前准备检查液位计的型号、规格是否与实际需求相符。
检查液位计的外观是否完好无损，无变形、无锈蚀等现象。
检查液位计的附件是否齐全，包括安装支架、连接管路、固定螺栓等。
(2)安装步骤将液位计放入需要测量的液体储罐或反应釜中，确保液位计的测量部分完全浸入液体中。
根据实际需要，选择合适的安装位置，并固定好液位计的支架和连接管路。
将液位计的电缆线与电源和控制系统连接好，确保连接牢固可靠。
(3)使用说明在使用过程中，应定期检查液位计的测量精度和响应时间是否符合要求。
在使用过程中，应避免液位计受到剧烈的震动和冲击。
在使用过程中，应定期清洗液位计的测量部分，防止污垢和杂质的积累。
在使用过程中，应根据实际需要调整液位计的测量范围和报警点设置。
4.安全注意事项(1）在安装和使用过程中，应遵守相关的安全规定和操作规程。
(2)在安装和使用过程中，应避免液位计受到强烈的电磁干扰。
(3）在安装和使用过程中，应避免液位计受到过大的压力和温度变化。
(4)在安装和使用过程中，应注意保护电缆线和连接管路，避免损坏。
(5)在使用过程中，应定期检查液位计的安全防护装置是否完好无损。
5.故障排除和维修保养(1）故障排除如发现液位计的测量精度异常或响应时间变慢等问题，应先检查液位计的测量部分是否被污垢或杂质堵塞。
磁致伸缩用户手册一：磁致伸缩液位变送器特点：磁致伸缩变送器是一种高精度、高稳定性和低功耗的液位/介位（二层液体之间的位置）测量现场二线制仪表，可以是4~20mA 或者HART 输出，提供全方位的储罐液位和界位信息。
其测量原理是利用磁致伸缩的物理特性，精度不受温度/压力变化的影响；可以使用在各种工况比较复杂的行业，例如：石油、化工、电力、造纸、船舶等行业。
可以用于过程罐、储罐的液位测量，可以是单独使用，也可以是与磁翻板/外浮筒配合使用；只有有液位罐，就有它的“用武”之地。
量程范围通常为200mm-6000mm ，过程连接（与罐体连接）可选择法兰或者螺纹连接，也可以是螺纹连接再配各种规格的法兰，过程连接以下的部分将在置于罐中。
几乎没有死区，不向导波雷达的导波杆上下都有一定的死区；带防爆认证的变送器可保证其探杆和浮子能够在指定的危险区域内安全工作，具体区域请参考下面的有关指标。
二、结构和操作变送器的结构，请见图1（螺纹连接），当打开表盖（2），可以进行连线，电源线（信号线）通过电缆接口（3）引入表头，表头（1）的内部有接线端子电子模块和量程标定模块。
电缆接口（3）规格为M16X1.5。
在探杆顶部/表头底部有一接地端子（4）（ 仪表地）。
在探杆（5）上有一个可调节的螺纹接头（6）（螺纹连接，规格为G1/2“，扳手的规格为27），将螺纹与罐体中的内螺纹连接，此时探杆可以上下移动，在确定合适的探杆长度插入罐内后，使用扳手将螺纹上面的大螺帽固定，其内部是一个螺纹式卡箍，越拧越紧。
注意似的方法和步骤，在安装前，根据法兰的位置（螺纹固定的位置）标定好零点和满度。
在选型时，需要考虑采购探杆的长度比测量范围要长140mm 左右，高温的需要长200~300mm 。
浮子（7）始终应该浮在液面上（测量液位），理想情况是浮子的中央始终在液位上，在浮子的工作密度正好等于介质的密度；当大于时，浮子将沉下去了；当小于时，浮子就会被介质托起来，测量出的液位就会小于实际的液位，需要查相应浮子的曲线，计算出密度差导致的液位误差，对液位进行补偿；对于介位测量，首先要求二层液体的密度有一定的差异，必须大于0.1g/cm3以上，同时上层的液体有一定的厚度（大于半个~1个浮子高），对于中间的乳化层，将会大大减少了密度差，提供了测量难度。
斯克维思磁致伸缩液位计说明书摘要：1.斯克维思磁致伸缩液位计概述2.斯克维思磁致伸缩液位计的工作原理3.斯克维思磁致伸缩液位计的主要特点4.斯克维思磁致伸缩液位计的安装与使用5.斯克维思磁致伸缩液位计的维护与保养6.斯克维思磁致伸缩液位计的注意事项正文：一、斯克维思磁致伸缩液位计概述斯克维思磁致伸缩液位计是一种高精度的液位测量仪表，采用磁致伸缩原理，结合先进的电子技术，可实现对各种液体介质的准确测量。
广泛应用于石油、化工、冶金、电力等行业，是保障生产安全、优化生产过程的重要设备。
二、斯克维思磁致伸缩液位计的工作原理斯克维思磁致伸缩液位计的工作原理主要基于磁致伸缩效应。
磁致伸缩效应是指在磁场作用下，某些材料会发生长度变化的现象。
斯克维思磁致伸缩液位计利用这一原理，通过测量磁场作用下传感器的伸缩变化，从而准确地反映液位的变化。
三、斯克维思磁致伸缩液位计的主要特点1.高精度：斯克维思磁致伸缩液位计采用磁致伸缩原理，具有较高的测量精度，可满足各种行业的严格要求。
2.宽范围：斯克维思磁致伸缩液位计适用于各种液体介质的测量，包括水、油、酸、碱等。
3.抗干扰能力强：斯克维思磁致伸缩液位计具有较强的抗电磁干扰和抗射频干扰能力，确保在复杂环境下的稳定运行。
4.结构简单：斯克维思磁致伸缩液位计的结构简单，安装维护方便，大大降低了使用成本。
四、斯克维思磁致伸缩液位计的安装与使用1.安装：斯克维思磁致伸缩液位计应安装在容器的侧面，以保证传感器与液体的接触。
同时，应注意避免安装在有强烈电磁干扰和射频干扰的环境中。
2.使用：在使用过程中，应定期检查液位计的运行状态，确保其正常工作。
同时，应注意避免碰撞和摔落，以免损坏液位计。
五、斯克维思磁致伸缩液位计的维护与保养1.定期校准：为确保斯克维思磁致伸缩液位计的测量精度，应定期进行校准。
2.清洗：在液位计使用过程中，可能会受到介质的污染，因此需要定期清洗传感器，以保证其正常工作。
