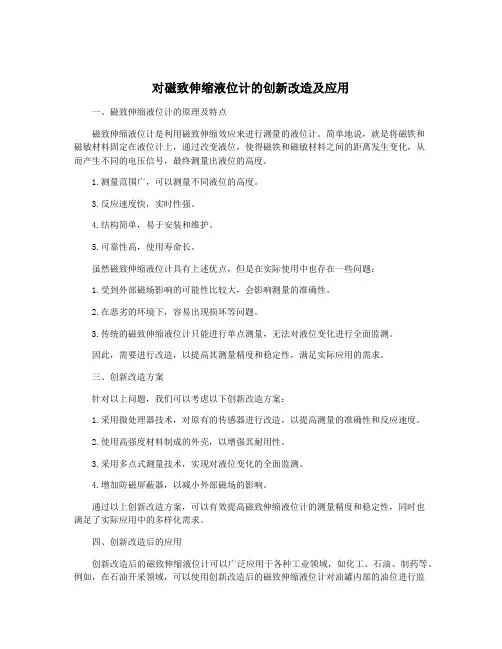

对磁致伸缩液位计的创新改造及应用一、磁致伸缩液位计的原理及特点磁致伸缩液位计是利用磁致伸缩效应来进行测量的液位计。
简单地说，就是将磁铁和磁敏材料固定在液位计上，通过改变液位，使得磁铁和磁敏材料之间的距离发生变化，从而产生不同的电压信号，最终测量出液位的高度。
1.测量范围广，可以测量不同液位的高度。
3.反应速度快，实时性强。
4.结构简单，易于安装和维护。
5.可靠性高，使用寿命长。
虽然磁致伸缩液位计具有上述优点，但是在实际使用中也存在一些问题：1.受到外部磁场影响的可能性比较大，会影响测量的准确性。
2.在恶劣的环境下，容易出现损坏等问题。
3.传统的磁致伸缩液位计只能进行单点测量，无法对液位变化进行全面监测。
因此，需要进行改造，以提高其测量精度和稳定性，满足实际应用的需求。
三、创新改造方案针对以上问题，我们可以考虑以下创新改造方案：1.采用微处理器技术，对原有的传感器进行改造，以提高测量的准确性和反应速度。
2.使用高强度材料制成的外壳，以增强其耐用性。
3.采用多点式测量技术，实现对液位变化的全面监测。
4.增加防磁屏蔽器，以减小外部磁场的影响。
通过以上创新改造方案，可以有效提高磁致伸缩液位计的测量精度和稳定性，同时也满足了实际应用中的多样化需求。
四、创新改造后的应用创新改造后的磁致伸缩液位计可以广泛应用于各种工业领域，如化工、石油、制药等。
例如，在石油开采领域，可以使用创新改造后的磁致伸缩液位计对油罐内部的油位进行监测，以确保开采的安全性和可靠性。
在饮料生产领域，可以使用创新改造后的磁致伸缩液位计监测饮料生产中各种液体的浓度和液位，以确保饮料的品质。
综上所述，随着科技的不断进步，磁致伸缩液位计在实际应用中需要不断进行创新改造，以满足多样化的需求。
其创新改造后的应用前景非常广阔，可以为各种工业领域提供高精度的液位测量，为人们的生产和生活带来更多的便利。

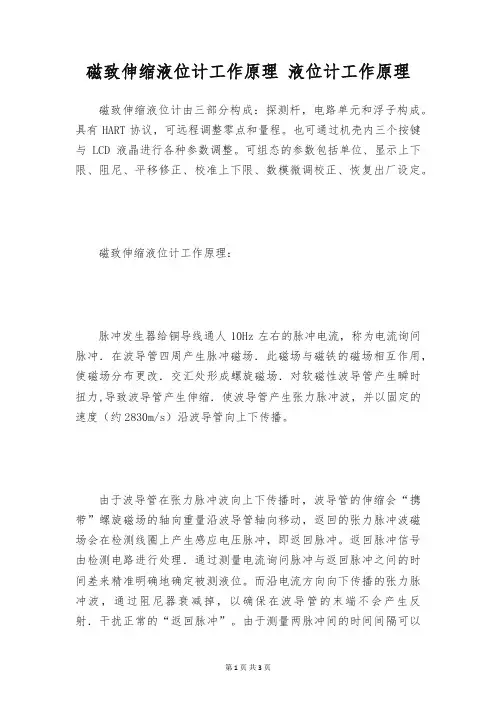

磁致伸缩液位计工作原理液位计工作原理磁致伸缩液位计由三部分构成：探测杆，电路单元和浮子构成。
具有HART协议，可远程调整零点和量程。
也可通过机壳内三个按键与LCD液晶进行各种参数调整。
可组态的参数包括单位、显示上下限、阻尼、平移修正、校准上下限、数模微调校正、恢复出厂设定。
磁致伸缩液位计工作原理：脉冲发生器给铜导线通人10Hz左右的脉冲电流，称为电流询问脉冲．在波导管四周产生脉冲磁场．此磁场与磁铁的磁场相互作用，使磁场分布更改．交汇处形成螺旋磁场．对软磁性波导管产生瞬时扭力,导致波导管产生伸缩．使波导管产生张力脉冲波，并以固定的速度（约2830m/s）沿波导管向上下传播。
由于波导管在张力脉冲波向上下传播时，波导管的伸缩会“携带”螺旋磁场的轴向重量沿波导管轴向移动，返回的张力脉冲波磁场会在检测线圈上产生感应电压脉冲，即返回脉冲。
返回脉冲信号由检测电路进行处理．通过测量电流询问脉冲与返回脉冲之问的时间差来精准明确地确定被测液位。
而沿电流方向向下传播的张力脉冲波，通过阻尼器衰减掉，以确保在波导管的末端不会产生反射．干扰正常的“返回脉冲”。
由于测量两脉冲间的时间间隔可以特别精准明确．因此可获得高精度（一般辨别率小于1mm）、低重复性（一般重复性小于或等于满量程的0.002%）宽量程（可达30m）等优良性能.如将永久磁铁由一浮子携带．即可测量液位。
传感器的不足之处是有较大的盲区，一般上育区小于或等于80mm,下盲区小于或等于10mm。
防腐型磁翻板液位计的正确安装使用防腐型磁翻板液位计的四周不能是有导磁的物质接近，也不能用铁丝固定，由于有以上的这些操作会影响到磁翻板液位计的正常工作。
磁翻板液位计在安装的时候是必需要垂直安装，由于磁翻板液位计与容器引管之间应装有球阀，是以便检修和清洗。
用户自已才接受伴热管路的时候，必需要选用非导磁材料，比如说是紫铜管。
伴热的温度还需要依据介质的情况二确定。
磁翻板液位计在使用的之前应当是用校正磁钢将零位以下的小球设置成红色，其它球设置成白色。

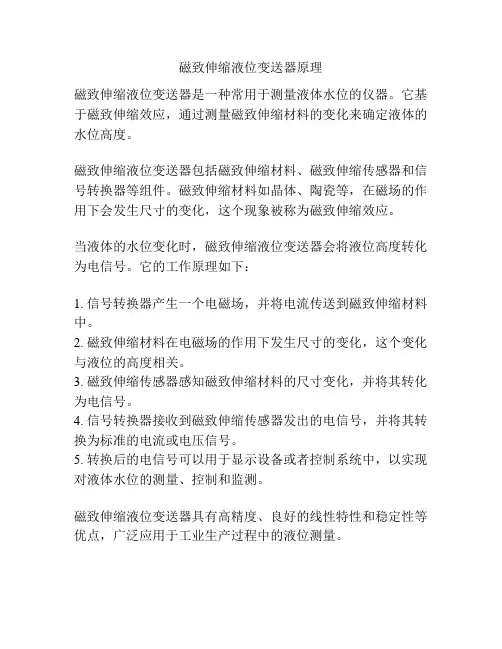

磁致伸缩液位变送器原理
磁致伸缩液位变送器是一种常用于测量液体水位的仪器。
它基于磁致伸缩效应，通过测量磁致伸缩材料的变化来确定液体的水位高度。
磁致伸缩液位变送器包括磁致伸缩材料、磁致伸缩传感器和信号转换器等组件。
磁致伸缩材料如晶体、陶瓷等，在磁场的作用下会发生尺寸的变化，这个现象被称为磁致伸缩效应。
当液体的水位变化时，磁致伸缩液位变送器会将液位高度转化为电信号。
它的工作原理如下：
1. 信号转换器产生一个电磁场，并将电流传送到磁致伸缩材料中。
2. 磁致伸缩材料在电磁场的作用下发生尺寸的变化，这个变化与液位的高度相关。
3. 磁致伸缩传感器感知磁致伸缩材料的尺寸变化，并将其转化为电信号。
4. 信号转换器接收到磁致伸缩传感器发出的电信号，并将其转换为标准的电流或电压信号。
5. 转换后的电信号可以用于显示设备或者控制系统中，以实现对液体水位的测量、控制和监测。
磁致伸缩液位变送器具有高精度、良好的线性特性和稳定性等优点，广泛应用于工业生产过程中的液位测量。

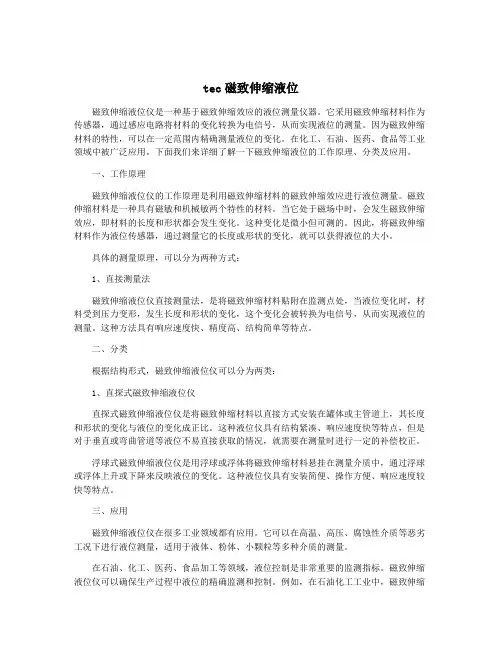

tec磁致伸缩液位磁致伸缩液位仪是一种基于磁致伸缩效应的液位测量仪器。
它采用磁致伸缩材料作为传感器，通过感应电路将材料的变化转换为电信号，从而实现液位的测量。
因为磁致伸缩材料的特性，可以在一定范围内精确测量液位的变化。
在化工、石油、医药、食品等工业领域中被广泛应用。
下面我们来详细了解一下磁致伸缩液位的工作原理、分类及应用。
一、工作原理磁致伸缩液位仪的工作原理是利用磁致伸缩材料的磁致伸缩效应进行液位测量。
磁致伸缩材料是一种具有磁敏和机械敏两个特性的材料。
当它处于磁场中时，会发生磁致伸缩效应，即材料的长度和形状都会发生变化。
这种变化是微小但可测的。
因此，将磁致伸缩材料作为液位传感器，通过测量它的长度或形状的变化，就可以获得液位的大小。
具体的测量原理，可以分为两种方式：1、直接测量法磁致伸缩液位仪直接测量法，是将磁致伸缩材料贴附在监测点处，当液位变化时，材料受到压力变形，发生长度和形状的变化，这个变化会被转换为电信号，从而实现液位的测量。
这种方法具有响应速度快、精度高、结构简单等特点。
二、分类根据结构形式，磁致伸缩液位仪可以分为两类：1、直探式磁致伸缩液位仪直探式磁致伸缩液位仪是将磁致伸缩材料以直接方式安装在罐体或主管道上，其长度和形状的变化与液位的变化成正比。
这种液位仪具有结构紧凑、响应速度快等特点，但是对于垂直或弯曲管道等液位不易直接获取的情况，就需要在测量时进行一定的补偿校正。
浮球式磁致伸缩液位仪是用浮球或浮体将磁致伸缩材料悬挂在测量介质中，通过浮球或浮体上升或下降来反映液位的变化。
这种液位仪具有安装简便、操作方便、响应速度较快等特点。
三、应用磁致伸缩液位仪在很多工业领域都有应用。
它可以在高温、高压、腐蚀性介质等恶劣工况下进行液位测量，适用于液体、粉体、小颗粒等多种介质的测量。
在石油、化工、医药、食品加工等领域，液位控制是非常重要的监测指标。
磁致伸缩液位仪可以确保生产过程中液位的精确监测和控制。
磁致伸缩液位计工作原理
磁致伸缩液位计是一种常用的液位测量仪表，它通过在液体中使用一个浮球，并利用磁力来测量液位的变化。
其工作原理如下：
1. 磁性浮球：磁致伸缩液位计中的浮球通常由磁性材料制成，如不锈钢。
浮球的大小和形状可以根据实际应用进行设计。
2. 磁敏元件：磁致伸缩液位计的主要元件是放置在液体容器的外部的磁敏元件。
常用的磁敏元件有霍尔元件和磁敏电阻。
这些元件在磁场中具有灵敏的磁敏度，并能够测量磁场的变化。
3. 磁场发生器：磁致伸缩液位计还包括一个磁场发生器，用于产生一个特定的磁场强度。
这样可以确保测量结果的准确性和可靠性。
4. 测量原理：当液体容器中的液位发生变化时，浮球也会随之上下浮动。
浮球的上下运动会引起磁敏元件所感知的磁场的变化。
5. 磁场变化的测量：磁敏元件会根据磁场的变化输出相应的电信号。
这些电信号可以经过放大和处理后，用于测量液位的变化。
6. 数据处理和显示：测量得到的电信号会经过数据处理和计算，最终将液位的信息以数字或模拟方式显示出来，以便用户进行读取和分析。
总的来说，磁致伸缩液位计利用浮球在液面变化时引起磁敏元件感知的磁场变化来测量液位的高低。
通过适当的信号处理和数据计算，可以得到准确的液位信息。
这种液位计具有简单、实用、稳定等特点，在各种工业领域中广泛应用。
磁致伸缩液位计的特点及应用磁致伸缩液位计是一种基于磁致伸缩效应原理的液位测量仪器。
其主要特点是具有高精度、高稳定性、无污染、无接触式等特点，广泛应用于工业生产过程中的液位监测和控制。
磁致伸缩液位计的工作原理是利用磁致伸缩效应，通过在测量管内放置一根磁杆，并施加外部磁场，当液位变化时，磁杆的伸缩长度也相应变化。
通过测量磁杆的伸缩长度，即可得知液位的变化情况。
磁致伸缩液位计具有以下特点和优势：1. 高精度：磁致伸缩液位计采用磁致伸缩效应进行测量，具有高灵敏度和高精度，能够实时准确地测量液位变化，满足工业生产对液位测量的精确要求。
2. 高稳定性：磁致伸缩液位计采用无接触式测量原理，无需与被测液体接触，避免了传统液位计由于接触液体而出现腐蚀、泄漏等问题，具有较高的稳定性和可靠性。
3. 无污染：磁致伸缩液位计无需直接接触被测液体，不会对被测液体造成污染，适用于对液体质量要求较高的场合。
4. 无接触式：磁致伸缩液位计采用无接触式测量原理，无需与被测液体接触，克服了传统液位计易受腐蚀、泄漏等问题，具有更长的使用寿命。
5. 抗干扰性强：磁致伸缩液位计采用磁致伸缩效应进行测量，对外界干扰信号的抗干扰性较强，能够准确测量液位变化，减少了误差。
磁致伸缩液位计广泛应用于各个行业中的液位监测和控制，具有以下几个主要的应用领域：1. 石油化工：磁致伸缩液位计可以用于石油化工行业中的储罐、分离器、反应器等设备的液位监测和控制，确保生产过程的安全和稳定。
2. 电力工业：磁致伸缩液位计可以用于电力工业中的锅炉、冷却塔、水箱等设备的液位监测和控制，保证电力设备的正常运行。
3. 钢铁冶金：磁致伸缩液位计可以用于钢铁冶金行业中的高炉、中包、转炉等设备的液位监测和控制，实现钢铁生产的自动化管理。
4. 化工制药：磁致伸缩液位计可以用于化工制药行业中的反应釜、发酵罐、储罐等设备的液位监测和控制，确保化工制药过程的安全和稳定。
5. 食品饮料：磁致伸缩液位计可以用于食品饮料行业中的储罐、罐车等设备的液位监测和控制，保证食品饮料的生产质量和安全。

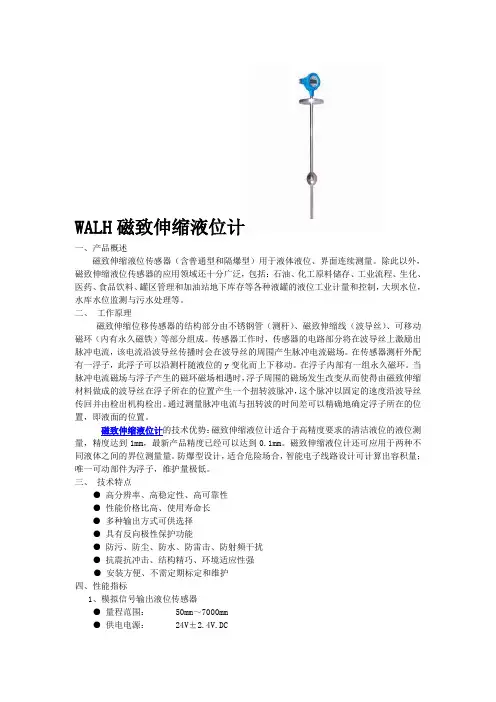

WALH磁致伸缩液位计一、产品概述磁致伸缩液位传感器（含普通型和隔爆型）用于液体液位、界面连续测量。
除此以外，磁致伸缩液位传感器的应用领域还十分广泛，包括：石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制，大坝水位，水库水位监测与污水处理等。
二、工作原理磁致伸缩位移传感器的结构部分由不锈钢管（测杆）、磁致伸缩线（波导丝）、可移动磁环（内有永久磁铁）等部分组成。
传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。
在传感器测杆外配有一浮子，此浮子可以沿测杆随液位的y变化而上下移动。
在浮子内部有一组永久磁环。
当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。
通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，即液面的位置。
磁致伸缩液位计的技术优势：磁致伸缩液位计适合于高精度要求的清洁液位的液位测量，精度达到1mm，最新产品精度已经可以达到0.1mm。
磁致伸缩液位计还可应用于两种不同液体之间的界位测量量。
防爆型设计，适合危险场合，智能电子线路设计可计算出容积量；唯一可动部件为浮子，维护量极低。
三、技术特点●高分辨率、高稳定性、高可靠性●性能价格比高、使用寿命长●多种输出方式可供选择●具有反向极性保护功能●防污、防尘、防水、防雷击、防射频干扰●抗震抗冲击、结构精巧、环境适应性强●安装方便、不需定期标定和维护四、性能指标1、模拟信号输出液位传感器●量程范围： 50mm～7000mm●供电电源： 24V±2.4V.DC●输出形式： 4～20mA；0～5V；0～10V●工作温度：电子仓：-40℃～+85℃（最大范围）测杆：-40℃～+100℃（最大范围）●过程接口： 3/4 NPT●输出温漂： 50ppm/℃●产品功耗：小于：60mA●工作压力：浮球：3.2MPa●输出纹波：小于：20mV●重复性误差：优于：0.002%FS●带负载能力： 4～20mA输出：带负载能力不低于500Ω0～5V，0～10V输出：最大输出阻抗小于20Ω●测杆材料： 0Cr18Ni9、1Cr18Ni9Ti或用户特殊定制●电子仓外壳材料：1Cr18Ni9Ti或用户特殊定制●浮球材料： 1Cr18Ni9Ti、Cr17Ni12Mo2、00Cr17Ni14Mo2●连接形式： M20×1.5（或者用户特殊定制）●防爆类型： ExdllCT62、数字信号输出液位传感器●油位、水位、一至五点温度数据输出●测量范围： 0.2～6m●重复精度：优于：0.001%F.S●非线性： 0.05%FS●分辨率： 150μm●输出模式： RS-485●供电电源： 15～30V.DC●防爆等级： ExdllBT5、ExiallAT5、ExiallBT5●温度系数：测杆：-40℃～120℃、电子仓：-20℃～75℃。
磁致伸缩液位计工作原理磁致伸缩液位计是一种常用的液位测量仪器，它通过测量液体的磁性来确定液位的高度。
其工作原理基于磁性材料在外加磁场下的伸缩变化，下面将详细介绍磁致伸缩液位计的工作原理。
首先，磁致伸缩液位计由磁性杆、传感器和显示仪表三部分组成。
磁性杆是磁致伸缩液位计的核心部件，它通常由磁性材料制成，具有一定的弹性。
当磁性杆置于液体中时，液体的液位将影响磁性杆的伸缩变化。
传感器负责感知磁性杆的伸缩情况，并将信号传输给显示仪表，显示液位高度。
其次，磁致伸缩液位计利用液体对磁性材料的磁性影响来测量液位高度。
当磁性杆置于液体中时，液体对磁性材料的磁场产生影响，导致磁性材料发生伸缩变化。
传感器可以感知磁性杆的伸缩情况，并将信号传输给显示仪表，从而确定液位高度。
再次，磁致伸缩液位计的工作原理基于磁性材料在外加磁场下的伸缩变化。
当磁性杆置于外加磁场中时，磁性材料会产生磁化，从而导致磁性杆发生伸缩变化。
当磁性杆置于液体中时，液体对磁性材料的磁场产生影响，进而影响磁性杆的伸缩变化。
传感器可以感知磁性杆的伸缩情况，并将信号传输给显示仪表，显示液位高度。
最后，磁致伸缩液位计的工作原理简单清晰，通过磁性材料的伸缩变化来测量液体的液位高度。
传感器负责感知磁性杆的伸缩情况，并将信号传输给显示仪表，从而实现对液位高度的准确测量。
磁致伸缩液位计在工业生产中具有广泛的应用，可用于液体储罐、化工设备、石油化工等领域的液位测量。
总之，磁致伸缩液位计通过测量液体对磁性材料的磁性影响来确定液位高度，其工作原理简单清晰，准确可靠。
希望本文能够帮助大家更好地理解磁致伸缩液位计的工作原理，为实际应用提供参考。
磁致伸缩液位计一、概述TM6磁致伸缩液位计，是通过现代先进的电子技术手段，精密的计测脉冲波间的时间值，从而精确测量液体的液位。
该产品测量精度高、工作稳定可靠可带表头现场显示、结构精巧、安装简单、抗电源干扰和抗环境干扰能力强，具有很强的使用灵活性和环境适用性。
广泛应用于石油、化工等液位测量领域，并逐渐取代了其它传统的传感器，成为液位测量中的精品。
二、工作原理磁致伸缩液位计主要由电子部件、磁致伸缩波导丝、浮子等部分组成。
测量时，电子部件产生一个电流“激励”脉冲，该脉冲电流以光速沿波导丝向下运行，并在波导丝周围形成周向安培环形磁场。
当激励脉冲电流产生的环形磁场与浮子内永磁铁产生的偏置磁场相遇时，浮子周围的磁场发生改变，从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个感应扭转波脉冲，该扭转波以声速由产生点向波导丝的两端传播，传向末端的扭转波被阻尼器件吸收，传向激励端的信号则被检波装置接收，并由电子部件测量出脉冲电流与扭转波的时间差，再乘以扭转波在波导丝中的传播速度（固定量为2800m/s），即可精确地计算出浮子产生扭转波的位置与测量基准点间的距离，也就是液面的位置。
磁致伸缩液位计传感器原理见下图。
三、技术参数测量范围:刚性杆式0.1～5m，柔性管式0.5～20m精确度：±1mm或0.1%取较大值适用介质：-40～100℃(高温型-40～200℃)补偿温度：与探头材料相兼容的液体工作温度：-40～85℃（-20～70℃带LCD表头）温度系数：在环境温度范围内均为0.1％/10℃稳定性：±0.1％FS/年电源电压：9～45V DC，通常24V DC输出信号：4～20mA DC二线制最大负载：50×(电源电压-9)Ω外壳：模压铸铝（外涂环氧树脂）防护等级：探头IP68、表头IP65防爆：隔爆型：dⅡBT5；本安型：iaⅡCT6四、特点✧高精度、高稳定性、高可靠性✧使用寿命长✧多种信号输出方式选择✧具有反向极性保护功能✧防雷击、防射频干扰✧环境适应性强、安装方便✧满足本安场所应用✧易于校准、并且校准后，不需要重复校准✧可监测带压或不带压液罐的液位五、应用✧各种石油、液化气储罐的液位、界面及温度实时测量与监控✧加油站库区管理计量与监控✧生化与制药行业各类储罐过程控制与监控✧食品与饮料加工各类储罐及过程控制的液位、界面及温度的测量计量与监控✧水处理及环保工业过程中的液位、界面及温度测量与监控六、选型注意事项1．液位计选型应与现场介质环境相符，包括环境温度、压力、振动、冲击、结构材料与介质的相容性等。
K-tek磁致伸缩液位计一、工作原理磁致伸缩液位传感器部分是基于磁致伸缩原理设计的，它由敏感元件波导丝（管）、活动磁铁及发射电脉冲信号和接收返回信号的电子部件构成。
当电子探头中脉冲发生器产生的电脉冲沿钢管内的波导丝传递时，电脉冲同时伴随产生一个垂直于波导丝的环形磁场以光速沿波导丝传递。
当脉冲环形磁场与浮子固有磁场相遇时，二者的磁场矢量相叠加形成螺旋磁场，产生瞬时扭力并在波导丝上形成一个机械扭力波以声速传递返回到电子探头，使线圈两端产生感应脉冲。
通过测量出发电脉冲与扭力波返回产生的感应脉冲之间的时间差，就可以精确地计算出被测液面高度。
同时将温度传感器置于测杆内，便可连续测定介质温度。
二、磁致伸缩液位计接线图磁致伸缩液位计是两线制变送器，如图1所示：信号+：接在“+POWER”端子；信号-：接在“-METER，-POWER”端子图1三、写保护设置在变送器模块的左上角有两个跳线开关，如下图2所示：右侧跳线开关为写保护跳线，当跳线短接环接在上端时，写保护关，变送器可以改变组态；当跳线短接环接在下端时，写保护开，变送器不可以改变组态。
四、故障模式设置在变送器模块的左上角有两个跳线开关，如下图2所示：左侧跳线开关为故障模式跳线，当跳线短接环接在上端时，为“FAIL LOW”模式；当跳线短接环接在下端时，为“FAIL HIGH”模式。
在“FAIL LOW”模式下，当变送器处以故障模式时电流输出为3.6mA；在“FAIL HIGH”模式下，当变送器处以故障模式时电流输出为21mA；图2五、量程设置1、用按键设置（不带液晶屏的模块）设置4mA输出点，把磁浮子移动到探杆的零点位置，同时按“▲”和“▼”键一秒钟，然后按“▼”键一秒钟，设定4mA输出点；设置20mA输出点，把磁浮子移动到探杆的满量程位置，同时按“▲”和“▼”键一秒钟，然后按“▲”键一秒钟，设定20mA输出点。
2、用带液晶屏的模块设置设置4 mA输出点，按“▲”“▼”键，翻滚菜单选项，当菜单显示“CAL”时，按“select”键进入校验模式，再翻菜单选项至“Lower Range Value”，按“select”键进入量程下限设置选项，用“▲”“▼”键调整量程下限值。
磁致伸缩工作原理磁致伸缩液位计工作原理磁致伸缩液位计由三部分组成：探测杆，电路单元和浮子组成。
测量管外管为不锈钢保护管，内部为磁致伸缩线；浮子沿测量管随液面上升或下降，浮子内装有永久磁铁，并在周围形成磁场；电子变送器定时发出询问(电流)脉冲，也称起始脉冲，该脉冲沿磁致伸缩线向下传播，在向下运动中，在其周围也产生一个磁场。
当该磁场和套在波导管上作为位置变化的活动磁环产生的磁场相交时，由于磁致伸缩的作用，波导管内会产生一个应变机械波脉冲信号，这个应变机械波脉冲信号以固定的声音速度传输，并很快被电子室所检测到。
通过测量起始脉冲与返回脉冲之间的时间间隔，即可精确地确定被测液位的高度。
由于这个应变机械波脉冲信号在波导管内的传输时间和活动磁环与电子室之间的距离成正比，通过测量时间，就可以高度精确地确定这个距离。
由于输出信号是一个真正的绝对值,而不是比例的或放大处理的信号,所以不存在信号漂移或变值的情况,更无需定期重标。
磁致伸缩液位计的特点(1)、浮球测量原理该表仍以浮球原理为测量基础，因此它不仅可以测液面，还可以测界面。
除浮球外，没有其它机械可动件，所以性能可靠，使用寿命长，测量范围硬杆式为6.0m，软缆式可达25m。
同时它还可测介质的温度。
(2)、测量精度高精度高是该表的突出优点，其精度可达0.01％F·S。
在现有的物位计中，只有浮子钢带、雷达和光纤物位计的测量误差可达到毫米量级，但在实际应用中，其可靠性和准确性与磁致伸缩液位计相比仍有差距。
例如，光纤物位计的精度也仅为0.03％F·S。
所以磁致伸缩液位计是容积计量的最佳选择。
(3)、安装简单标定方便磁致伸缩液位计另一个特点是安装、调试、标定十分简单方便。
在安装现场和安装件确定之后，可准确计算出液位(或界面)零点及满量程在测量保护管上的相应位置，在安装前即可通电调试，把浮子分别置于零点和满量程位置，调零点和满量程输出分别为4mA和20mA，无须通过液面(或界面)升降来调试、标定，大大节省了人力和物力，为用户带来极大的方便。
abb磁致伸缩液位计说明书摘要：1.ABB 磁致伸缩液位计简介2.ABB 磁致伸缩液位计的工作原理3.ABB 磁致伸缩液位计的主要特点4.ABB 磁致伸缩液位计的应用领域5.ABB 磁致伸缩液位计的安装与维护正文：一、ABB 磁致伸缩液位计简介ABB 磁致伸缩液位计是一种高精度的液位测量仪表，它基于磁致伸缩原理工作，能够准确测量液体在容器中的位置。
这种液位计具有测量范围广泛、精度高、可靠性好、安装维护简便等特点，因此在工业生产领域得到广泛应用。
二、ABB 磁致伸缩液位计的工作原理ABB 磁致伸缩液位计的工作原理主要基于磁致伸缩效应。
液位计顶部的电子部件产生一个低电流询问”脉冲，由此产生一磁场沿波导管内感应线向下运行。
当电流磁场与浮球磁场相遇时，立即产生波导扭曲”脉冲。
从询问脉冲到返回脉冲被电子部件探测到的时间即是相对于液体变动的位置。
三、ABB 磁致伸缩液位计的主要特点1.测量范围：硬杆：50～7600mm；软缆式：1000～14000mm。
2.可测1～3 个位置；1～5 个温度点。
3.测量温度：-40～85℃。
4.非线性误差：0.05%fs。
5.测温精度：0.5 级。
四、ABB 磁致伸缩液位计的应用领域ABB 磁致伸缩液位计广泛应用于石油、石化、化工、食品等测量控制现场，提供准确而可靠的过程液位测量和储罐容量的测量及控制。
五、ABB 磁致伸缩液位计的安装与维护1.安装：液位计应安装在容器外侧延伸管上，容器内部的液位可以由捆绑在外部的磁性面板清晰指示。
2.维护：定期检查液位计的连接部位，确保连接牢固；定期清洗浮球，确保浮球磁场的准确性；定期校准液位计，确保测量精度。
综上所述，ABB 磁致伸缩液位计具有高精度、高可靠性、广泛应用领域等优点，是工业生产领域中一种较为理想的液位测量仪表。
对磁致伸缩液位计的创新改造及应用1. 引言1.1 磁致伸缩液位计的基本原理磁致伸缩液位计的基本原理是利用磁性材料受外部磁场作用时产生伸缩变形的特性，将其应用于测量液位的设备。
其工作原理主要包括传感器、信号处理器和显示器等组成部分。
传感器部分包括磁性材料和探头，磁性材料会受到外部磁场的影响而发生伸缩变形，而探头则用来接收这种变形并将其转化为信号。
信号处理器接收传感器发送的信号，并经过处理后显示在显示器上，从而实现对液位的实时监测与控制。
磁致伸缩液位计的基本原理是基于磁性材料在外部磁场作用下的磁致伸缩效应，通过测量磁性材料的伸缩变形来确定液位高度。
这种原理具有响应速度快、精度高、稳定性好等优点，因此广泛应用于化工、环保、石油等领域的液位监测。
通过不断改进和创新，磁致伸缩液位计在工业控制中的应用将更加广泛，为相关行业提供更加精准、可靠的液位监测技术。
1.2 磁致伸缩液位计的应用领域磁致伸缩液位计是一种常用的液位检测设备，其应用领域非常广泛。
主要应用于油田、石油化工、化工、煤炭、造纸、食品、医药等行业的液位检测和控制。
在石油化工领域，磁致伸缩液位计可以用于储罐、反应釜、分离塔等设备的液位监测，确保生产过程的安全运行。
在食品行业，磁致伸缩液位计可以用于食品加工过程中的液位控制，确保生产的质量和安全。
在医药行业，磁致伸缩液位计可以用于药液的储存和输送过程中的液位监测，确保药品的生产质量和安全性。
磁致伸缩液位计的应用领域非常广泛，在许多不同的行业中发挥着重要的作用。
2. 正文2.1 磁致伸缩液位计在工业控制中的现状磁致伸缩液位计是一种常用的液位检测装置，在工业控制中发挥着重要作用。
通过磁性原理和伸缩传感技术，能够准确地监测液体的高度，实现液位控制和过程监测。
目前，磁致伸缩液位计在工业控制中的应用已经非常广泛。
它可以用于石油化工、化工、食品加工、制药等领域的液位监测和控制。
在油罐、储罐、反应釜等设备中，通过磁致伸缩液位计可以实现液位的实时监测，及时发现并解决问题，确保生产的安全和顺利进行。
磁致伸缩液位计原理磁致伸缩液位计是一种常用的液位测量仪器，它利用了磁致伸缩效应来实现液位的测量。
本文将介绍磁致伸缩液位计的工作原理及其应用。
磁致伸缩液位计的工作原理是基于磁致伸缩效应。
磁致伸缩效应又称为磁致伸缩效应、磁致伸缩效应等，是指当固体材料处于磁场中时，会发生尺寸变化的现象。
这种尺寸变化是由于磁场对材料内部磁畴的影响，使得磁畴的磁矩发生重排，从而引起材料的长度或体积的变化。
磁致伸缩液位计由两个主要部分组成：传感器和显示器。
传感器通常由两个磁性材料组成，一个固定在容器的底部，另一个与测量液位的位置相对应。
这两个磁性材料之间通过一个材料连接，当液位变化时，连接材料会受到拉伸或压缩的力，从而引起磁性材料的长度变化。
这种长度变化会导致磁性材料的磁矩发生重排，进而改变材料的磁性质。
磁致伸缩液位计的显示器通过测量磁性材料的磁性质变化来确定液位的高度。
磁致伸缩液位计的工作原理可以通过以下步骤来说明：1. 在初始状态下，磁致伸缩液位计的传感器处于未受力的状态。
此时，磁性材料的磁矩分布均匀，没有发生磁畴的重排。
2. 当液位升高时，液体的压力作用于传感器的连接材料上。
连接材料会受到拉伸力，导致磁性材料的长度增加。
这种长度增加会引起磁性材料的磁矩发生重排，使得磁性材料的磁性质发生变化。
3. 磁致伸缩液位计的显示器通过测量磁性材料的磁性质变化来确定液位的高度。
显示器可以根据磁性材料的磁性质变化来实时显示液位的高度，并可以通过电气信号输出液位数据。
磁致伸缩液位计具有以下特点和优势：1. 高精度：磁致伸缩液位计可以实现高精度的液位测量，其测量误差通常在1mm以内。
2. 防腐蚀性能好：磁致伸缩液位计的传感器通常采用不锈钢等耐腐蚀材料制成，能够在恶劣的工作环境下长时间稳定工作。
3. 可靠性高：磁致伸缩液位计采用非接触式测量原理，不存在机械部件的磨损和故障，因此具有较长的使用寿命和高可靠性。
4. 安装方便：磁致伸缩液位计可以根据不同的容器形状和尺寸进行定制，安装方便灵活。
磁致伸缩液位计简介磁致伸缩液位计是一种常用于液位测量的仪器，在油田、化工、电力等行业得到广泛应用。
磁致伸缩液位计的工作原理是利用材料在磁场中磁致伸缩的特性来测量液位高度。
工作原理磁致伸缩液位计是由磁性材料制成的薄片弯曲后，通过导线和电源连接成一个电路。
液位上升时，这个电路中的电阻值会发生变化，从而导致电路中的电流和电压发生变化。
通过这种方式，可以测量出液位高度。
磁致伸缩材料磁致伸缩材料是一种特殊的铁氧体材料，它们表现出了磁场中磁致伸缩现象。
这种现象是由于材料中的磁矩受到磁场的作用而变化。
这种变化可以通过电学方法来测量，并转换成液位的高度。
优点与其他液位计相比，磁致伸缩液位计具有以下优点：•适用范围广：磁致伸缩液位计可以用于测量不同种类液体，包括酸、碱、油、水等，且适用于不同的液位高度。
•精度高：在工业应用中，磁致伸缩液位计可以实现高精度的测量结果，误差小于1%。
•稳定性强：由于磁致伸缩材料的特殊物理性质，磁致伸缩液位计具有较高的稳定性，不受温度、湿度等因素的影响。
•维护方便：磁致伸缩液位计没有动态部件，使用寿命长，且维护十分简便。
应用场景磁致伸缩液位计广泛应用于油田、化工、电力等行业的液位监控，尤其在高温、高压等复杂和恶劣的环境下，其稳定性和可靠性更具优势。
在油田行业，磁致伸缩液位计可以用于大型储油罐、小型储油罐、溶液储罐等场景中，发挥重要作用。
同时，磁致伸缩液位计还可以应用于化工生产过程中的反应釜、塔器液位监控，以及电力生产设备中的液位控制等领域。
结语总之，磁致伸缩液位计在工业应用中表现出了较高的稳定性和精度，相比其他液位计具有明显的优势。
未来随着我国工业生产的普及和升级，磁致伸缩液位计的应用前景将更加广泛和深远。
磁致伸缩液位计原理：测量液体高度最精准
的方法
如果你需要测量液体的高度，那么磁致伸缩液位计就是你最好的
选择。
这种液位计原理基于磁性材料在受到磁场作用下产生伸缩变形
的特性，可以精准地测量液体的高度。
下面我们来详细了解一下磁致
伸缩液位计的原理。
磁致伸缩效应是指磁性材料在磁场作用下发生轴向收缩和横向膨
胀的现象。
这个效应的基本原理是磁性材料内部的磁畴在磁场作用下
重新排列引起了磁性材料的弹性变形。
负责产生磁场的是磁致伸缩液
位计中的磁性杆，当液体的高度改变时，磁性杆的位置也会随之移动，这就会改变磁场的强度和方向。
然后，磁性材料在这个改变后的磁场
中发生磁致伸缩效应，变形程度就是液体的高度值。
磁致伸缩液位计
中的电气元件，比如电感线圈、电容器等组成一种电路，来测量变化
后的磁场量。
磁致伸缩液位计具有许多优点，比如测量范围广、精度高、对温
度和压力的适应性好、结构简单等。
此外，它还有许多应用场合，比
如化工、水处理、食品加工等行业中的液位测量、物位测量等方面。
总之，磁致伸缩液位计是测量液体高度最精准的方法之一，如果你需
要进行相关测量，不妨考虑一下使用它。
磁致伸缩液位计工作原理液位变送器由三个主要部分组成。
外管部分是耐腐蚀，耐工业恶劣环境的产品材料。
变送器的核心部分是最内核的波导管，它是由一定的磁致伸缩物质构成。
变送器的电子部分产生一个低电流的询问脉冲，该脉冲同时产生一个磁场，并沿波导管向下传播。
当该磁场和波导管上的浮子内的永磁体所产生的磁场相交时，就会产生一个应变脉冲，或叫波导扭曲。
应变脉冲沿波导管返回并被电子单元所接收，通过精确测量询问脉冲和返回脉冲之间的时间间隔，可获得高精度、高重复性的液位值。
磁性浮子液位计原理液位计根据浮力原理和磁性耦合作用研制而成。
当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。
油罐液位仪表的设计及应用一、概述（一）油品计量的现状洛阳石化总厂油品罐区（包括原料油罐、成品油罐和中间原料油罐共18个罐区约108台油罐）自动化水平较低，油罐的检测仪表比较落后，大部分是80年代建厂时安装的钢带液位计及其换代产品光导液位计。
该类仪表传动部件较多，容易发生故障，且检测精度较低，现有仪表的控制水平越来越不能满足现代化生产管理的需要，随着仪表技术的发展及储罐计量要求的提高，更换一批精度高、性能稳定的罐区检测仪表是非常必要的，本文对油罐液位仪表的使用情况及设计选型中的考虑要点作简要介绍。
（二）油品储罐（简称油罐）计量油品储罐（简称油罐）计量的目的储罐计量指对大型储罐内储存液量进行测量，从而获得储罐库存量。
通过储罐计量得到库存量是一个企业掌握库存资料以便指导生产和销售的重要管理项目，因此，对库存量的测量精度和重现性要求较高。
购进原料和输转产品往往也可以实现储罐计量，炼油厂内的半成品中间罐区对储罐计量精度要求不高，但测量的可靠性及重现性却非常重要。
不管是原料罐、成品罐或中间罐，由于储罐泄漏或油气排放导致的环境污染及经济损失都是需要避免的，所以必须要有可靠而稳定的储罐计量测量系统。
根据油罐液位的测量原理，可分为两大类，一类为直接测量高度法，另一类为压强法。
直接测量高度法主要是依靠下述方法或仪表来完成油罐液位测量，如人工检测尺测量、浮子钢带测量、伺服式液位计、雷达液位计、超声波液位计、电容式液位计、磁致伸缩液位计等。
基于压强法测量原理的测量系统主要有静压式测量液位系统、称重仪等。
二、各种液位计的特点（一）人工检测尺利用浸入式刻度钢皮尺测量液位，取样测量油温和比重，通过计算得到储液体积和重量。
这是古老的也是至今仍被全世界广泛使用的储罐计量方法，它可以用作现场检验其他测量仪表的参考手段。
人工液位测量的精确度一般认为是使用的刻度钢尺精度加上±2mm的人为误差。
（二）浮子式钢带液面计如大连自动化仪表五厂的UHZ-Ⅲ系列，这种液面计在国外30年代开始使用至今仍有较高的市场占有率，这种仪表的优点是比较直观，价格较便宜。
缺点是传动部件多，容易发生故障，尤其是对安装要求比较高。
如不符合要求，可能一开工就不能用，因此选用这种仪表时，在说明书中都提出生产厂家必须指导安装的要求。
在投资有限的项目中，中小型罐仍可考虑选用该表。
但16m以上的罐不适合选用该种仪表，因为罐越高，安装的平行度、垂直度以及盘簧的质量要求越高；外浮顶罐也不适合，因为一有风吹，指针上下摆动，不稳定，并容易损坏衡力盘簧。
光导液位计也列入这一行列，属同类产品，选用哪一种一般应与用户协商确定。
这些产品目前在中小炼厂、小油库及中间原料油罐区还有选用的余地。
（三）伺服液位计伺服液位计因其用一台伺服电机，使浮子跟随液位或者界面变化故得其名。
如荷兰Enraf公司的UEBF854B21C2AZ型液位计。
这种液位计功能强，可测液位、界位、介质比重等，精度高（±0.9mm），故障率比较低，与计算机联网比较方便，受到操作和维护人员的欢迎，但价格比较高，在设计选型过程中，往往在审查初步设计阶段就会遇到障碍。
图2为伺服液位计原理图。
（四）雷达液位计利用雷达电波测量液位是近几年国内外都很关注的技术。
如德国Endress+Hauser公司的FMR130-OVAD2DAIA型液位计。
由于液位计不接触介质，又无可动部件，故障率低，而且精度也很高，是一种对用户很有吸引力的液位计。
不论雷达液位计还是伺服液位计都是性能很好的仪表，但目前由于价格偏高，在国内大面积推广还有一定困难，但随着技术的发展，这些仪表性能价格比的不断改善，使用会越来越广泛地被采用。
（五）磁致伸缩液位计这是一种刚刚进入中国市场的新型液位计。
它的测量原理是利用磁场脉冲波，测量时液位计的头部（罐的上部）发出电流“询问脉冲”，此脉冲同时产生一磁场，沿着波导管内的感应线向下运行，在液位计管外配有浮子，浮子可随液位、沿侧杆上下移动，浮子内藏有一组磁铁，并产生一个磁场，两个磁场相遇则产生一个新的变化磁场，随之产生新的“返回脉冲”，测出“询问脉冲”和“返回脉冲”的周期便可知道液体的变化位置。
该液位计可动部分只有浮子，故维护工作量小、安装比较简单、精度也比较高，另一个特点是可同时测温，但它不适合重质油品的检测。
（六）静压式液位计利用测量液体压强的方式获得液位的仪表，最简单的HTG（HydrostaticTankGaugings）系统只有一个变送器，将测得的压强乘以储罐的面积就可以得到液体的重量。
但早期的差压变送器测量精度低、环境温度影响比较大，对操作工来说又不直观，所以采用这种测量方式的用户不多，对于不用远传仪表的用户更无法使用。
但是这种测量方式因为可动部件少，维护工作量小而且方便，设计人员在一些重质油罐上，用单法兰差压变送器，对于一些较小的炼厂或油库要搞远传监控也采用了这种测量方式。
由于变送器和计算机技术的进步，静压式测量液位近年来又取得了新的进展，精度和可靠性都有很大提高，从统计资料看虽然总数不多，但递增幅度较大。
此外，还有电容式液位计、超声波液位计，也都各有特点，因现场使用数量较少在此不做比较和分析。
三、各类油罐计量测量仪表的应用1．各类油罐计量测量仪表应用性能的比较，参见表1。
2．几种仪表在洛阳石化总厂的应用，参见表2。
3．各种仪表的介质使用情况，参见表3。
4．各种仪表在库存计量中的误差，参见表4。
从应用角度来说，对储罐计量测量仪表系统的要求应是：精度高（重量、液位）、高重现性、绝对安全、易操作、易维护、高可靠性、数据远传与接口标准化等。
四、设计选型的原则1．考虑油罐的大小和特点对10，000～100，000m3油罐，以及较大的液化气罐选用较高的液位计，中、小罐可以选用一般液位计。
2．考虑油罐的种类直接售油或者进油的罐，选用高精度液位计，中间罐、一般储料罐可以采用一般仪表。
3．考虑介质的特性重油尽量采用与被测介质不接触或少接触类型仪表，轻油可用一般仪表。
如果用户整体水平很高，投资限制不严格，可采用性能较高的液位计。
老厂改造或新增加的罐区要考虑原来采用的液位计使用情况，如果使用状况良好，尽量统一选型，以减少维护人员的负担。
在用户方面操作人员希望液位计使用方便，测量准确，仪表车间希望液位计工作可靠减少维护人员。
设计时应该给予考虑。
洛阳石化总厂就是按照该设计选型原则，对于容积大于2000m3以上的重质油罐及不易挥发的油品（如50，000m3原油罐）且计量精度要求高的场合选用了计量级雷达液位计，易挥发且计量精度要求高的汽柴油及液化气罐液位测量采用伺服液位计。
一些计量精度要求不高的油品储罐一般采用钢带及光导液位计计量，这种设计思想既满足了计量精度要求，也为总厂节省了投资。
五、结语通过对液位计在不同场合的合理选用，为洛阳石化总厂罐区自动化目标的实现提供了可靠的依据，使全厂油品计量精度大大提高，不仅找回了该厂原油长期亏损的原因，还为挖潜增效提供了可靠的依据；同时也减轻了工人的劳动强度，提高了工作效率，为计量上等级奠定了基础。
储罐液位仪表的应用及发展储罐应用在各行各业，它的主要功能是实现物料贮存和数量交接，因此，对罐内物料的计量是一项很重要的工作。
下面就油库液体物料储罐液位仪表的应用和发展谈谈一些看法。
一、油罐液位的测量方法目前，我们测量液位所使用的测量仪表种类较多，但其测量方法基本上可以分为两大类，一是直接测量法，二是间接测量法。
直接测量法即人工测量法，是利用计量工具直接测取液位，不需要任何中间转换。
例如，石油化工储运系统用的人工量油尺，浮子钢带式直读液位表（如读取光导表一次表刻度值），磁性翻版液位仪等等。
这种测量方法直观、可信度高、使用简单，并且造价低，但人为读数误差较大。
目前在多数石化企业人工检尺仍是测量、控制液位的主要方法，并且经常作为标定其他仪表的主要参考。
间接测量法是利用传感元件测出与液位有关的信号后，再利用电量的转换得到所测液位仪。
例如：某油库45号罐区所使用的差压式液位仪就是测量液体在不同高度所产生的压力差，然后利用计算机通过密度换算，温度补偿等得到液位值。
再比如光导液位仪表是利用光电原理从与浮子罐内浮子相连的信息码带上读取液位编码信息，然后通过二次表翻译成液位值。
此种测量方法较为复杂，成本高，系统误差大，但可大大降低劳动强度，能有效及时的避免溢罐等安全事故的发生，容易实现储罐区自动化管理。
二、油库液位仪表的使用现状目前油库液位仪表种类繁杂，先进程度不一，质量参差不齐，仪表精度较低。
下面按仪表引进年代逐个介绍。
20世纪80年代中期大部分油库引进了浮子钢带液位仪，比较典型的有兰州东升仪表厂生产的HIC-B型和YZJ-1型恒力弹簧液位仪，几乎装备了所有储罐，目前在小容量储罐上还有一定的占有量。
这种液位仪表利用了重力平衡式原理和弹簧平衡式原理，编码采用码盘编码。
该表优点是精度较高，维护简单，现场一次表指示清楚，价格低；缺点是对安装要求较高，机械结构过为复杂，机械摩擦力、安装精度和钢带线性膨胀等都会影响测量精度。
特别是一次表内传动机构复杂如同钟表一般，任何一个零件失效将直接影响仪表运行。
该表还有一个缺点是钢带容易卡带脱槽，导致仪表不能运行。
由于二次表码盘制造比较粗糙，铜制电路板转动时间较长容易磨损和受到油气腐蚀，使得触点接触失效，二次表显示错误，很容易形成安全隐患。
该类仪表目前已经淘汰停产，油库也在陆续淘汰。
上世纪90年代初各油库引进安装了一批差压液位仪，比如某油库引进了兰炼仪表厂生产的FPA35WB1型差压表。
这种仪表属静压式储罐计量仪表，是利用帕斯卡定理进行测量的。
该表优点是无需安装罐内仪表，具有性能稳定可靠，便于操作、易于计算机网络化管理等优点。
根据该表的原理及理论计算公式P=（gh）可知，理论误差几乎是不存在的，但是实际使用过程中并非如此。
