磁致伸缩调试说明(中文版)

磁致伸缩液位计参数设置：0-600mm量程现场组态能实现单位、量程、阻尼、报警上下限，杆长，底部偏移量，底部死区、显示变量等组态数据设置，校准上下限和定点微调等功能。

10.1. 按键模式说明标准的磁致伸缩液位计表头上都有三个按键，分别为“M”、“S”、“Z”。

“三按键”操作模式：Z 键用于进入提示数据设置界面和移位；S 键用于进入数据设置界面、增加数字和数据保存；M 键用于数据保存；当按下“M”键时，数据保存，接着自动转到下一个设置界面。

注：在三按键模式下，任何时候都可以按下“M”键，保存当前的设置数据。

10.2. 数据设置方法当左下角的“88”字符显示 1～7 时，表明变送器处于现场组态模式，此时可以通过按键输入密码、修改参数、或者进行迁移。

数据设置过程中，“S”键用于调整数字和小数点，“Z”键用于移位，“M”键用于保存。

设置过程如下：1．按下 S 键进入数据设置界面，同时符号位开始闪烁，表示可修改符号位。

2．若再次按下 S 键，可以切换数据的正负（正号用上箭头表示）。

3．按下 Z 键，第一位数字位开始闪烁，表示可修改，此时长按或连续多次按下 S 键，设置数字在 0~9 之间循环。

4．再次按下 Z 键，可依次设置第二位到第五位数字，设置方法与第一位完全相同。

5．设置完第五位数字后，按下 Z 键，开始设置小数点。

四个小数点同时开始闪烁，表示可以设置小数点，此时按 S 键，小数点位置循环切换。

6．小数点设置完成后，按下 Z 键，左下箭头开始闪烁，表示可以保存设置。

7．按下 S 键，保存设置；按下 Z 键，符号位开始闪烁，可重新开始设置数据。

注：在数据设置过程中，任何时刻都可以按下M键，以快速保存设置，而不必等到下箭头闪烁时才可以保存设置。

下面举例说明设置方法。

假设原来的第一浮子量程上限为100cm，新输入上限为400cm。

进入“设置第一浮子量程上限”功能，如右所示。

设置量程上限界面按下“S”键，进入设置量程下限功能，此时左下角显示的箭开始设置量程上限界面头开始闪烁，表示已经进入设置。

磁致伸缩位移传感器MTL系列使用说明书深圳市米朗科技有限公司一、概述在铁磁质中磁化方向的改变会引起介质晶格间距的改变，从而使得铁磁质的长度和体积发生改变，即：磁致伸缩现象，也称为威德曼效应，其逆效应称为维拉里效应。

磁致伸缩传感器的原理是利用两个不同磁场相交时产生一个应变脉冲信号，然后计算这个信号被探测所需的时间周期，从而换算出准确的位置。

这两个磁场一个来自磁环中的永磁铁，另一个来自传感器电子仓中的电子部件产生的激励脉冲。

激励脉冲沿传感器内用磁致伸缩材料制造的波导丝以声速运行。

当与磁环中的永磁场相交时，由于磁致伸缩现象，波导丝产生的机械振动形成一个应变脉冲。

应变脉冲很快便被电子仓中的感测电路探测到。

从产生激励脉冲的一刻到应变脉冲被探测到总的时间乘以固定的声速，我们便能准确的计算出磁铁的位置变化。

这个过程是连续不断的，所以每当磁环位置改变时，新的位置会迅速被测量出来。

由于输出信号是真正的绝对值，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况，更不必像其他传感器那样需要定期重标。

磁致伸缩传感器为非接触式，永不磨损。

具有高分辨率、高精度、高稳定性、高可靠性、响应时间快、工作寿命长等优点。

传感器不用重新标定，也不用定期维护。

二、主要技术性能指标★量程范围（mm） 80～5000mm★供电电压: +11VDC〜+24VDC★输出形式/工作电压模拟信号：4〜20mADC、0〜5VDC、1〜5VDC、0〜10VDC（+15VDC〜+36VDC）数字信号：RS485★负载能力电压信号输出最大负载2mA电流信号输出最大负载3KΩ★非线性误差±0.05%FS；200mm以下最大误差100 μm★重复性误差优于0.002%FS★分辨率优于0.002%FS★迟滞优于0.002%FS★工作温度 0〜+70℃ -15〜+60℃ -25〜+70℃ -40〜+85℃★测杆材料 0Cr18Ni9（304）316不锈钢（特殊定制）★电子仓外壳材料铸铝（1Cr18Ni9Ti可选）★引线方式 PVC屏蔽电缆线（默认长度：2.8m，也可根据用户要求提供）航空插头（不适用于隔爆产品）接线端子★外壳防护等级 IP68三、安装3．1安装前注意事项认真阅读全部安装说明,防止安装的环境温度、冲击、振动、压力及尺寸超出传感器的允许范围；不可使测杆弯曲；切勿使传感器的电子部件端或最末端承受大的冲击；传感器的电子部件防溅但不可浸没，切不可让液体浸至电子仓基座上方。

abb磁致伸缩液位计说明书
摘要：
一、磁致伸缩液位计的基本原理
二、磁致伸缩液位计的性能特点
三、磁致伸缩液位计的应用领域
四、磁致伸缩液位计的安装和使用方法
五、磁致伸缩液位计的维护与故障处理
正文：
磁致伸缩液位计是一种高精度的液位测量仪表，其工作原理基于磁致伸缩效应。

这是一种磁性材料在磁场作用下发生尺寸变化的现象。

当磁性材料置于磁场中时，磁场会对其产生作用力，使其发生伸缩。

磁致伸缩液位计具有多种性能特点。

其测量范围广泛，可测1至3个位置，1至5个温度点。

测量温度范围从-40℃至85℃，非线性误差仅为
0.05%fs，测温精度高。

此外，磁致伸缩液位计具有稳定性、可靠性、长寿命、结构精巧、环境适应性强和可承受较大过程压力等优点。

磁致伸缩液位计广泛应用于石油、石化、化工、食品等行业，提供准确而可靠的过程液位测量和储罐容量的测量及控制。

安装磁致伸缩液位计时，应按照说明书进行操作。

安装完成后，进行调试以确保液位计的正常工作。

在使用过程中，应注意定期维护和检查，以确保液位计的稳定性和准确性。

遇到故障时，可以根据说明书中的故障处理方法进行解决。

如果问题无法
解决，应及时联系专业人员进行维修。

总之，磁致伸缩液位计是一种高精度、稳定可靠的液位测量仪表，广泛应用于各个行业。

P H O N I X磁致伸缩液位变送器调试说明书（内部资料）上海柯普乐自动化仪表有限公司2009年11月PHONIX 磁致伸缩调试说明书1.电气连接电气连接时的安全提示：在电气安装时，必须按照设备的适用规则进行，并由具有安装资格的人员进行安装。

本磁致伸缩液位计需要接入24V 电源。

注意：本磁致伸缩液位计必须配备具有本安防爆性能的电源，以确保本液位计的本安防爆电路安全。

电气连接，需要两根横截面积为0.5～1.5mm 2的电缆，电缆接头入口处的防护等级为IP67，接头内径为Ø7～Ø10mm 。

拧开接线盒后面的盒盖，将导线与接线盒内部的正极“+”、负极“-”和接地线连接。

注意：根据国家规定，本磁致伸缩液位计已安装了过电压保护和电位均衡电路。

根据技术规定，为防止杂质进入接线盒，必须用接头压紧电缆线，并保持接线盒内部和密封处清洁干净，拧紧盒盖，确保水或其它液体不会进入接线盒内部。

2.操作说明2.1无显示磁致伸缩液位计 2.1.1操作要点要用到的可操作部分如图3所示。

通过按钮对模块进行设置时，三色LED 灯会亮。

操作正确时，LED 灯闪烁绿色；如果出现错误，LED 等显示红色（闪烁红色或保持红色）。

图2 接线盒图12.1.2菜单结构通过操作基本菜单来更改4～20mA 之间电流值的设置（见图4），在这个菜单里，可以对零位和满位进行设置。

设置零位时移动的只是零位，满位的位置没有改变；设置满位时移动的只是满位，零位的位置没有改变。

如果在30秒时间内没有对传感器进行任何操作，页面将自动回到主菜单。

满位 图4 菜单结构（无显示磁致伸缩液位计） 按钮LED 灯图3 操作要点（无显示磁致伸缩液位计）2.2带显示磁致伸缩液位计2.2.1操作要点可用到的操作部分如图5所示，通常盒盖先不盖上，一个可显示8位数字的液晶显示屏可以看到设置的状况。

在正常工作时，显示屏显示的是当前的测量值。

显示屏该显示屏可显示8位数字或字符，字符高度是12mm，距离很远也能很容易清晰的看清楚。

斯克维思磁致伸缩液位计说明书一、斯克维思磁致伸缩液位计简介斯克维思磁致伸缩液位计是一款高性能的液位测量设备，广泛应用于各种工业领域，如石油、化工、食品、制药等。

它采用先进的磁致伸缩技术，具有良好的测量精度、稳定性高、抗干扰能力强等特点。

二、产品特点与优势1.测量精度高：斯克维思磁致伸缩液位计采用数字化处理技术，测量精度可达到±0.1%。

2.稳定性高：产品采用抗干扰设计，能在恶劣环境下保持稳定工作。

3.抗干扰能力强：斯克维思磁致伸缩液位计对电磁、振动等干扰具有很强的抗干扰能力。

4.结构紧凑：产品体积小，安装方便，节省空间。

5.适应性强：适用于各种介质的液位测量，如水、油、酸碱等。

6.操作简便：采用智能化设计，操作简单，便于维护。

三、工作原理与结构斯克维思磁致伸缩液位计主要由探头、电子模块和显示器三部分组成。

探头内部设有磁性浮子，浮子随着液位的改变而上下移动。

电子模块通过感应线圈产生磁场，与浮子磁场相互作用，从而实现液位的测量。

显示器用于显示实时的液位数据。

四、安装与使用方法1.安装：在容器上开孔，将液位计探头安装到位，确保探头与容器壁紧密贴合。

2.接线：将探头与电子模块相连，电子模块与显示器相连。

3.调试：开机后，进行简单的调试，确保液位计正常工作。

4.使用：通过显示器查看实时液位数据，如有异常，及时处理。

五、注意事项与维护1.安装时，确保探头与容器壁紧密贴合，避免泄漏。

2.接线时，遵循电气安全规范，防止短路、漏电等事故。

3.定期检查液位计的工作状态，如发现异常，及时停机检查。

4.保持液位计周围环境清洁，避免尘埃、水滴等进入探头。

5.定期清洁和保养液位计，延长产品使用寿命。

六、应用领域与案例斯克维思磁致伸缩液位计广泛应用于石油、化工、食品、制药等行业，实现对各种容器的液位测量。

在我国多个重点工程项目中，如石化、核电、水处理等，均有成功应用案例。

七、售后服务与技术支持我公司为用户提供完善的售后服务与技术支持，包括产品安装、调试、维修、更换等。

abb磁致伸缩液位计说明书磁致伸缩液位计是一种常用于工业领域的仪器，用于测量液体的液位。

ABB磁致伸缩液位计是ABB公司生产的一款高精度、可靠性强的液位测量设备。

本说明书将详细介绍ABB磁致伸缩液位计的特点、使用方法以及注意事项。

一、特点1. 高精度：ABB磁致伸缩液位计采用先进的磁致伸缩技术，能够实现高精度的液位测量，误差范围小于0.5%。

2. 可靠性强：该液位计采用优质材料制造，具有良好的耐腐蚀性和抗震性能，能够在恶劣的工作环境下长时间稳定运行。

3. 易安装：ABB磁致伸缩液位计采用标准化设计，安装简便，可与各种液位容器配套使用。

4. 多种输出方式：该液位计支持多种输出方式，包括4-20mA模拟信号、RS485数字信号等，方便与其他设备进行数据交互。

二、使用方法1. 安装：首先，将ABB磁致伸缩液位计固定在液位容器上，确保其与液体接触的部分完全浸入液体中。

然后，根据需要选择合适的输出方式，并将其与其他设备连接。

2. 校准：在使用前，需要对液位计进行校准。

校准方法可参考附带的操作手册，根据液体的实际液位进行调整，确保测量结果准确可靠。

3. 使用：将ABB磁致伸缩液位计接通电源，待其自检完成后，即可开始测量液位。

通过连接的显示屏或其他设备，可以实时监测液位的变化。

三、注意事项1. 安全操作：在安装和使用过程中，务必遵守相关的安全操作规程，确保人员和设备的安全。

2. 清洁维护：定期清洁液位计的表面，防止灰尘和污垢的积累，影响测量的准确性。

3. 防雷防护：在雷电频繁的地区使用时，建议采取相应的防雷措施，以保护液位计免受雷击的影响。

4. 注意环境条件：ABB磁致伸缩液位计适用于温度在-40℃至80℃之间的环境，但不适用于高温、高压或腐蚀性较强的介质。

总结：ABB磁致伸缩液位计是一款高精度、可靠性强的液位测量设备，广泛应用于工业领域。

通过本说明书，我们了解了该液位计的特点、使用方法以及注意事项。

希望这些信息能够帮助用户正确、安全地使用ABB磁致伸缩液位计，提高工作效率，保障生产安全。

ksr磁致伸缩液位计说明书KSR磁致伸缩液位计是一种高精度、可靠性高的液位测量仪表，广泛应用于石油、化工、机械、冶金等工业领域。

它采用磁致伸缩原理，具有非接触式、无制动摩擦、精度高、响应速度快等优点，使用简便、维护方便，是现代化工生产中不可或缺的一种测试仪器。

下面，我们将详细介绍KSR磁致伸缩液位计的使用说明书。

一、KSR磁致伸缩液位计的特点1.非接触式，无制动摩擦，不易损坏；2.使用磁致伸缩原理，测量精度高，可靠性极强；3.响应速度快，液位波动迅速反应；4.测量范围广，适用于不同种类的液体；5.使用方便，维护简单。

二、KSR磁致伸缩液位计的安装及使用1.将KSR磁致伸缩液位计安装在液位容器上，仪表应固定牢固、平稳；2.根据现场液位情况，调整液位计上的磁钢片位置，确保尺度准确；3.检查供电电源是否正常，检查仪表是否工作正常；4.使用手动旋钮调整零点校准，并进行全程调零；5.读取实时液位数据，并记录相应的液位变化记录；6.仪表使用完毕后，应立即关闭电源并进行保养维护。

三、KSR磁致伸缩液位计的安全手册1.使用前必须仔细检查仪表的全部部件是否正常；2.请勿践踏、撞击仪表，避免损坏；3.使用久了应注意清洗和调整；4.请勿在高温、高压、易爆炸和高腐蚀性的场合使用；5.使用中如发现异常情况及时停止使用并联系售后服务人员。

四、KSR磁致伸缩液位计的常见问题及解决方法1.液位计模拟量不能输出；解决方法：a.检查电源线是否接触良好；b.检查模拟量输出线路是否正确；c.检查模拟量输出线的接触是否良好。

2.温度变化影响了液位计的测量精度；解决方法：a.将液位计置于恒温环境中；b.调整校准过程中的温度补偿参数。

3.仪表使用时间较长后，精度下降；解决方法：a.进行保养和清洗；b.更换内部部件。

在使用KSR磁致伸缩液位计时，我们需要仔细阅读使用说明书，并按照说明逐步操作，以确保测量精度及正常运转。

同时，在使用过程中我们要注意安全，避免磁致伸缩液位计受到撞击或其他损坏因素。

AT500/600磁致伸缩液位/界位变送器安装调试操作手册目录一、...................................................... 存放3二、................................................ 安装和启动32.1接线 (3)2.2确定4Ma和20Ma设定点 (4)2.3倒置安装 (4)2.4咼/低报警点设定............................... .42.54MA/20MA交直流微调 (5)三、.............................................. 故障处理信息73.1正确上电 (7)3.2输出稳定性 (7)一.存放如果需要，应该存放在优于安装条件的环境温度下并置于室内，不能超出以下范围: -40-65 C湿度范围：0--100% R.H. 无冷凝二.安装和启动注意：在安装AT500/600浓缩（简易）型磁致伸缩变送器时，探管是与一套特氟隆套圈一体运送的，另有一套不锈钢套圈单独装在一个袋子里。

特氟隆套圈只应用于低压场合，最于高压场合只能用不锈钢套圈。

2.1接线连接导线到1/2"电器接口，然后用18线规的双绞线连接变送器外壳，用适当的导线密封装置以排除可能渗透的潮气。

变送器按以下方式回路供电：#Terminal Block+:24 VDC（+14VDC 最小到+36VDC最大）#Terminal Block-: 共同端/电流表#Terminal Block :电流表#Terminal Block :接地（确认接地正确，以排除可能存在的干扰）[-VIEW A TTFICALLCICIF1DIA石RAM 卄r~i+V POWER, 13.5 - 3S VDC ----------------------i 20 hdaVOLTAGE OUTPUT ------------- ------250 OhmCOMMON ——+ POWERPOWER / METERCURRENT METER3DVIEW A2.2确定4MA和20MA设定点本产品是无须日常标定的电子变送器。

斯克维思磁致伸缩液位计说明书1.产品概述斯克维思磁致伸缩液位计是一种高精度的液位测量仪器，广泛应用于各种液体储罐和反应釜等设备中。

该液位计采用磁致伸缩原理，能够实现高精度的液位测量，同时具有结构简单、安装方便、维护容易等特点。

2.技术规格型号:scw-100测量范围:0.2~10米测量精度:±1毫米重复精度:±0.5毫米响应时间: <0.5秒工作压力: s200MPa工作温度:-20~+80℃电源:DC24V输出信号:4~20mA模拟信号、RS485数字信号（需定制)材质:不锈钢、聚四氟乙烯等防爆等级:Ex dICT6(隔爆型)防护等级:IP653.安装和使用说明(1)安装前准备检查液位计的型号、规格是否与实际需求相符。

检查液位计的外观是否完好无损，无变形、无锈蚀等现象。

检查液位计的附件是否齐全，包括安装支架、连接管路、固定螺栓等。

(2)安装步骤将液位计放入需要测量的液体储罐或反应釜中，确保液位计的测量部分完全浸入液体中。

根据实际需要，选择合适的安装位置，并固定好液位计的支架和连接管路。

将液位计的电缆线与电源和控制系统连接好，确保连接牢固可靠。

(3)使用说明在使用过程中，应定期检查液位计的测量精度和响应时间是否符合要求。

在使用过程中，应避免液位计受到剧烈的震动和冲击。

在使用过程中，应定期清洗液位计的测量部分，防止污垢和杂质的积累。

在使用过程中，应根据实际需要调整液位计的测量范围和报警点设置。

4.安全注意事项(1）在安装和使用过程中，应遵守相关的安全规定和操作规程。

(2)在安装和使用过程中，应避免液位计受到强烈的电磁干扰。

(3）在安装和使用过程中，应避免液位计受到过大的压力和温度变化。

(4)在安装和使用过程中，应注意保护电缆线和连接管路，避免损坏。

(5)在使用过程中，应定期检查液位计的安全防护装置是否完好无损。

5.故障排除和维修保养(1）故障排除如发现液位计的测量精度异常或响应时间变慢等问题，应先检查液位计的测量部分是否被污垢或杂质堵塞。

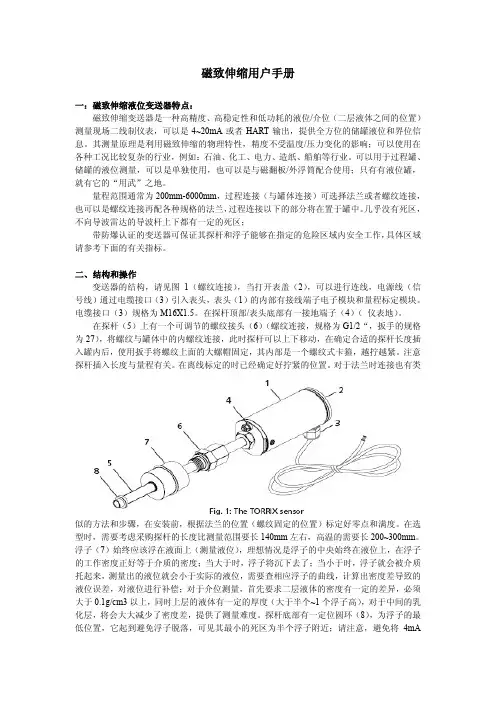

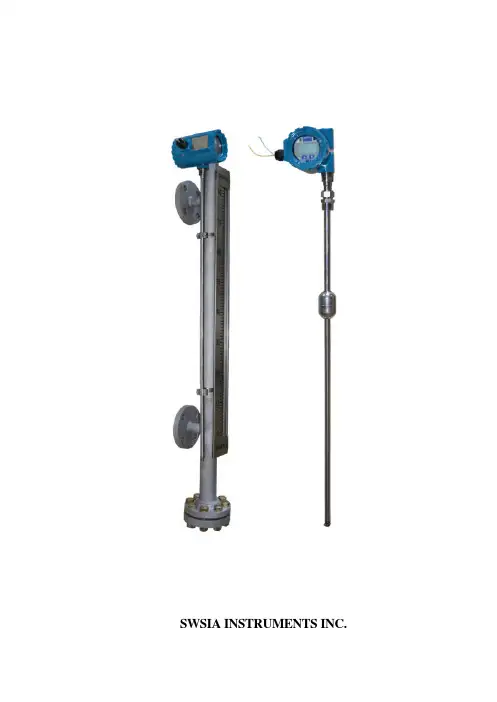

磁致伸缩用户手册一：磁致伸缩液位变送器特点：磁致伸缩变送器是一种高精度、高稳定性和低功耗的液位/介位（二层液体之间的位置）测量现场二线制仪表，可以是4~20mA 或者HART 输出，提供全方位的储罐液位和界位信息。

其测量原理是利用磁致伸缩的物理特性，精度不受温度/压力变化的影响；可以使用在各种工况比较复杂的行业，例如：石油、化工、电力、造纸、船舶等行业。

可以用于过程罐、储罐的液位测量，可以是单独使用，也可以是与磁翻板/外浮筒配合使用；只有有液位罐，就有它的“用武”之地。

量程范围通常为200mm-6000mm ，过程连接（与罐体连接）可选择法兰或者螺纹连接，也可以是螺纹连接再配各种规格的法兰，过程连接以下的部分将在置于罐中。

几乎没有死区，不向导波雷达的导波杆上下都有一定的死区；带防爆认证的变送器可保证其探杆和浮子能够在指定的危险区域内安全工作，具体区域请参考下面的有关指标。

二、结构和操作变送器的结构，请见图1（螺纹连接），当打开表盖（2），可以进行连线，电源线（信号线）通过电缆接口（3）引入表头，表头（1）的内部有接线端子电子模块和量程标定模块。

电缆接口（3）规格为M16X1.5。

在探杆顶部/表头底部有一接地端子（4）（ 仪表地）。

在探杆（5）上有一个可调节的螺纹接头（6）（螺纹连接，规格为G1/2“，扳手的规格为27），将螺纹与罐体中的内螺纹连接，此时探杆可以上下移动，在确定合适的探杆长度插入罐内后，使用扳手将螺纹上面的大螺帽固定，其内部是一个螺纹式卡箍，越拧越紧。

注意似的方法和步骤，在安装前，根据法兰的位置（螺纹固定的位置）标定好零点和满度。

在选型时，需要考虑采购探杆的长度比测量范围要长140mm 左右，高温的需要长200~300mm 。

浮子（7）始终应该浮在液面上（测量液位），理想情况是浮子的中央始终在液位上，在浮子的工作密度正好等于介质的密度；当大于时，浮子将沉下去了；当小于时，浮子就会被介质托起来，测量出的液位就会小于实际的液位，需要查相应浮子的曲线，计算出密度差导致的液位误差，对液位进行补偿；对于介位测量，首先要求二层液体的密度有一定的差异，必须大于0.1g/cm3以上，同时上层的液体有一定的厚度（大于半个~1个浮子高），对于中间的乳化层，将会大大减少了密度差，提供了测量难度。

斯克维思磁致伸缩液位计说明书摘要：1.斯克维思磁致伸缩液位计概述2.斯克维思磁致伸缩液位计的工作原理3.斯克维思磁致伸缩液位计的主要特点4.斯克维思磁致伸缩液位计的安装与使用5.斯克维思磁致伸缩液位计的维护与保养6.斯克维思磁致伸缩液位计的注意事项正文：一、斯克维思磁致伸缩液位计概述斯克维思磁致伸缩液位计是一种高精度的液位测量仪表，采用磁致伸缩原理，结合先进的电子技术，可实现对各种液体介质的准确测量。

广泛应用于石油、化工、冶金、电力等行业，是保障生产安全、优化生产过程的重要设备。

二、斯克维思磁致伸缩液位计的工作原理斯克维思磁致伸缩液位计的工作原理主要基于磁致伸缩效应。

磁致伸缩效应是指在磁场作用下，某些材料会发生长度变化的现象。

斯克维思磁致伸缩液位计利用这一原理，通过测量磁场作用下传感器的伸缩变化，从而准确地反映液位的变化。

三、斯克维思磁致伸缩液位计的主要特点1.高精度：斯克维思磁致伸缩液位计采用磁致伸缩原理，具有较高的测量精度，可满足各种行业的严格要求。

2.宽范围：斯克维思磁致伸缩液位计适用于各种液体介质的测量，包括水、油、酸、碱等。

3.抗干扰能力强：斯克维思磁致伸缩液位计具有较强的抗电磁干扰和抗射频干扰能力，确保在复杂环境下的稳定运行。

4.结构简单：斯克维思磁致伸缩液位计的结构简单，安装维护方便，大大降低了使用成本。

四、斯克维思磁致伸缩液位计的安装与使用1.安装：斯克维思磁致伸缩液位计应安装在容器的侧面，以保证传感器与液体的接触。

同时，应注意避免安装在有强烈电磁干扰和射频干扰的环境中。

2.使用：在使用过程中，应定期检查液位计的运行状态，确保其正常工作。

同时，应注意避免碰撞和摔落，以免损坏液位计。

五、斯克维思磁致伸缩液位计的维护与保养1.定期校准：为确保斯克维思磁致伸缩液位计的测量精度，应定期进行校准。

2.清洗：在液位计使用过程中，可能会受到介质的污染，因此需要定期清洗传感器，以保证其正常工作。

SD-MA系列磁致伸缩液位仪产品说明书北京实达同创测控技术有限公司■一、概述SD-MA系列磁致伸缩液位仪是利用磁致伸缩技术研制的精密型仪表。

由于利用纯电子技术测量，因而没有磨损，工作安全可靠，使用寿命长；测量精度不受容器形状和容器内蒸汽等因素影响。

广泛应用于工业流程、石油化工、制药、食品加工、水处理、加油站地下库存等领域中各种常压或有压储罐的液位、界面、温度等物理量的监测、报警与控制。

其对储罐的渗漏监测作用，对环保及安全性有着重大意义。

■二、特点●测量精度高●高可靠性●易安装●防腐蚀■三、用途与适用范围应用于石油、化工、电力、轻纺、食品、制药、水处理系统等行业的液位、界面的连续测量与控制。

■四、技术参数正常工作条件环境温度（℃）：－25～+55相对湿度（%）：5～100 (包括凝露和直接湿)（不包括二次仪表）大气压力（kPa）：86～108●信号输出：HART 或4～20（mA）标准电流信号,RS485●电源电压（V）：DC 24V●工作压力（MPa）：常压、1.6 、2.5、 4.0●工作温度(℃)：-200～185●测量范围（m）：0～15m●测量精度（mm）：±1（0～7 m）、±1.5(7～15 m)●重复性（mm）：≤0.5●分辨力（mm）：≯0.3●介质粘度（Pa·s）＜0.05●介质密度(g/cm3) ≥0.5●界、液密度差（g/cm3）：＞0.15●测量盲区(mm)：刚性杆≯60、柔性杆≯220●防护等级：IP65●防爆等级：ExdⅡCT6●温度温度测点：1～8可选测量范围（℃）：-40～+150测量精度（℃）：±0.625重复性（℃）：±0.625分辨力（℃）：0.125■五、型号说明示例说明：SD-MA1000AX0L1.5B1为刚性杆、法兰安装、工作压力为常压、全不锈钢材质、隔爆型、显示类型为现场显示、输出方式4~20mA带HART、测量范围为1.5m、带液、界面浮子的磁致伸缩液位仪。

MLTMAGNETOSTRICTIVE LEVEL TRANSMITTER MLT型磁致伸缩液位计使用说明书MLT-DT-JS-1008-2020(B)感谢您选择丹东通博电器（集团）有限公司的产品。

本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。

请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。

并可通过输入版本号下载本说明书。

如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。

商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。

本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。

丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。

质保丹东通博电器（集团）有限公司保证所有刮板流量计自出厂之日起，一年之内无材料和制造工艺方面的缺陷。

在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。

丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。

除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。

质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。

1安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。

(4)1.2过程泄漏可能导致严重伤害或死亡。

(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。

(4)2产品说明 (4)2.1 主要结构 (4)2.2 工作原理 (5)2.3包装 (5)2.4吊装运输时 (5)2.5仓储 (5)3技术特性 (5)3.1主要性能 (5)3.2 主要参数 (5)4 外形尺寸示意图 (5)5开箱及检查 (6)5.1开箱验货注意事项 (6)5.2检查内容 (7)6安装 (7)6.1安装工具 (7)6.2安装技术要求 (7)6.3安装操作过程 (7)7调试 (8)7.1调试工具 (8)7.2电气接线 (8)7.3调试操作过程 (8)8注意事项 (12)9故障分析与排除 (13)10拆卸 (13)10.1警告 (13)10.2 废物清除 (13)11 产品认证 (13)1安全提示出于安全的原因，明确禁止擅自改装或改变产品，维修或替换只允许使用由制造商指定的配件。

AT200磁致伸缩液位/界位变送器安装调试操作手册目录1. 概述 (4)2. 存放 (5)3. 安装和启动3.1 接线 (5)3.2 液位输出标定 (5)3.2.1 通过按钮标定 (5)3.2.2 通过LCD设置菜单标定 (6)3.3 反安装3.3.1 如果倒置安装 (6)3.3.2 倒转标定的步骤 (6)3.4 挑选一个主要变量 (7)3.5 挑选测量所用的工程单位 (7)3.6 挑选温度单位 (7)3.7 温度输出标定 (7)3.8 液位偏移 (8)3.9 阻尼 (8)3.10 跳线设定 (8)3.11 温度重置 (8)4. 通信选项4.1 HART协议界面选项 (8)4.1.1用A 268 罗斯蒙特通讯器或等同设备 (8)4.1.2 用A 265 罗斯蒙特通讯器或等同设备 (9)4.2 HONEYWELL DE 协议 (9)4.2.1 协同性和适应等级 (9)4.2.2 操作模式 (9)5. 体积计量表5.1 计量表是如何工作的 (9)5.2 设定（或重设）计量表 (10)5.3 设定输入模式（自动或手动） (10)5.4 设定计量表点 (10)5.5 计量表用法注意事项 (10)5.6 存储/载入一个计量表 (11)5.7 基于体积设定电流输出 (11)6. 故障处理信息6.1 确认变送器正确上电 (11)6.2 确认电流输出稳定 (12)6.3 起始液位调节 (12)7.附录A7.1 接线图 (13)7.2 典型回路接线图 (15)LCD操作菜单 (16)1. 概述K-TEK A T200变送器（外挂于KM26液位指示器）在世界范围内广泛应用于过程容器的精确液位测量。

高精度和免维护成为选择这种产品的两个重要原因。

拥有高达800℉/427℃和3000PSI/207bar的可选等级，K-TEK磁致伸缩液位变送器几乎适合所有的应用条件。

HART和HONEYWELL DE通讯协议选项使AT200和大多数的控制系统更加方便的进行数字连接。

HMS磁致伸缩液位计武汉海德龙仪表科技有限公司产品概述HMS-1000系列液位传感器为我公司开发的模块组装式液位传感器，它提供高速、可靠和精确的数据处理和通讯。

HMS-1000系列液位传感器提供模拟输出4-20mA和数字量RS485输出。

HMS-1000系列液位传感器为非接触式，永不磨损。

具有高分辨率、高精度、高稳定性、高可靠性、响应时间快、工作寿命长等优点。

传感器不用重新标定，也不用定期维护。

HMS-1000系列液位传感器的防爆产品严格按照GB3836.1-2000《爆炸性气体环境用电气设备通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备隔爆型“d”》GB3836.4-2000《爆炸性气体环境用电气设备本质安全型“i”》的要求研制、设计、制造。

并取得国家仪器仪表防爆安全监督检验站颁发的防爆合格证。

隔爆标志：EXdⅡBT6。

本质安全标志：EXiaⅡCT6。

工作原理磁致伸缩变送器电子头中的脉冲发生器首先在磁致伸缩波导丝上施加一个电脉部信号，此电脉部同时伴随一个环型磁场，以光速沿波导丝向下传递。

当该环开磁场遇到浮子中磁铁产生的纵向磁场时，将与之进行矢量叠加，形成一个螺旋形的磁场。

根据维德曼效应，当合成磁场发生变化形成螺旋形磁场时，波导丝会产生沿螺旋形磁场的伸缩变形，导致波导丝产生扭曲变形，从而激发扭转波（或返回脉冲）。

该扭转波沿波导丝以超声波的形式回传到传感头中的感应线圈时，将转换成横向应力。

根据维拉里效应，当波导丝发生物理变形时，会在波导丝内引起磁场强度的变化，此时，通过传感器线圈的磁通将发生变化，从而在传感器线圈两端将产生一个可以被检测到的感应电动势。

超声扭转波的传播速度为一常数（2838m/s左右）。

因此，从发射电流脉冲的一刻到检测到感应电动势的时间差乘以这个固定速度，便能精确地算出磁铁（浮子）的位置。

产品特点◆非接触式测量◆高精度、高稳定性、高可靠性◆使用寿命长◆多种信号输出方式选择◆具有反向极性保护功能◆防雷击、防射频干扰◆结构精巧、环境适应性强◆不需定期重标和维护◆可监测带压或不带压液罐的液位◆隔爆、防腐（可选）◆安装方便产品应用◆工业现场液位测量与控制◆油罐液位测量◆食品饮料液罐控制◆大坝水位监控◆化工过程液位控制◆制药罐液位控制◆饮用水和污水处理等参数测量数据液位量程范围80～5000 mm（可根据用户要求定制）非线性误差≤0.05%FS量程300mm以下最大误差0.1mm重复性误差≤0.01FS分辨率16位D/A转换迟滞≤0.0029%FS温漂±50ppm/℃工作电压＋11VDC～＋36VDC工作电流≤15mA(随量程的变化而增减)工作温度T1：0～+70℃,T2：-40～+85℃,T3：-50～+125℃负载特性电流输出时最大负载电阻600Ω输出形式4～20mADC、RS485HART工作压力≤22MPa(可根据用户要求定制)电子仓外壳材料304测杆材料304、316L、聚四氟连接形式M18x1.5、M20x1.5、3/4-16UNF（英制）引线方式1、直出线（标准长度2.8米屏蔽电缆）2、侧出线外壳防护等级IP65模拟信号输出接线方式电源正(红)、电源地 (黑)数字信号输出接线方式电源正(红)、电源地(黑)、RS485A(黄)、RS485B (绿)HMS捆绑式安装示意图HMS插入式安装示意图仪表连线图HMS仪表选本安防爆指示器时，要配相应的安全栅，如NPQEX31,NPEXA-C31,NPEXA-C31。
