SMC压力开关设定

文件No.PS※※-OMS0006CN-G数字式压力开关ZSE20(F)ISE20安全注意事项2型式表示・型号体系8产品各部位名称及功能10用语说明11安装·设置14设置方法14配管方法16配线方法18设定概要[测量模式] 20 压力设定21 3步设定模式22 简易设定模式24功能选择模式26功能选择模式说明26出厂设定26 F0 单位切换功能28 F1 OUT1的设定29 F3 数字滤波器的设定32 F4 自动预设功能的设定33 F6 显示值微调的设定35 F10 子画面的设定36 F11 显示分辨率的设定41 F80 省电模式的设定42 F81 密码输入的设定43 F82 线名输入的设定45 F90 全功能的设定46 F98 输出确认48 F99 恢复出厂设置49其他设定50维护54忘记密码的场合54故障一览表55规格62规格表62外形尺寸图64安全注意事项此处所示的注意事项是为了确保您能安全正确地使用本产品，预先防止对您和他人造成危害和伤害而制定的。

这些注意事项，按照危害和损伤的大小及紧急程度分为「注意」「警告」「危险」三个等级。

无论哪个等级都是与安全相关的重要内容，所以除了遵守国际规格(ISO/IEC)、日本工业规格(JIS)*1)以及其他安全法规*2)外，这些内容也请务必遵守｡*1) ISO 4414: Pneumatic fluid power -- General rules relating to systemsISO 4413: Hydraulic fluid power -- General rules relating to systemsIEC 60204-1: Safety of machinery -- Electrical equipment of machines (Part 1: General requirements)ISO 10218: Manipulating industrial robots-SafetyJIS B 8370: 空气压系统通则JIS B 8361: 油压系统通则JIS B 9960-1: 机械类的安全性-机械的电气装置（第1部：一般要求事项)JIS B 8433: 产业用操作机器人-安全性等*2) 劳动安全卫生法等注意误操作时，有人员受伤的风险以及物品破损的风险｡警告误操作时，有人员受到重大伤害甚至死亡的风险。

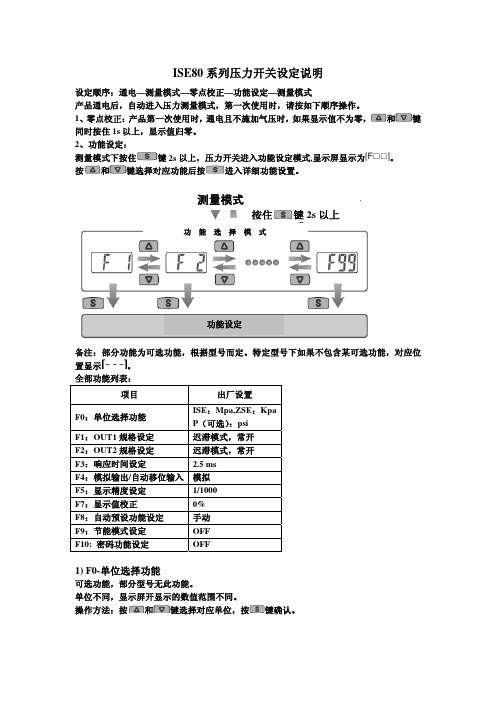

Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。

1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。

2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。

按和键选择对应功能后按进入详细功能设置。

备注：部分功能为可选功能，根据型号而定。

特定型号下如果不包含某可选功能，对应位置显示。

全部功能列表：项目出厂设置F0：单位选择功能 ISE-Mpa,ZSE-KPa,Option P-psi F1：OUT1规格设定 迟滞模式，常开F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：显示精度设定 1/1000 F5：自动预设功能设定 手动模式F6：显示值校正 0% F7：省电模式选择 OFF F8：密码锁设定OFF1）F0-单位选择功能可选功能，部分型号无此功能。

单位不同，显示屏开显示的数值范围不同。

操作方法：按和键选择对应单位，按键确认。

测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。

按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。

压力设定状态：此状态下设定压力开关输出的ON/OFF 点。

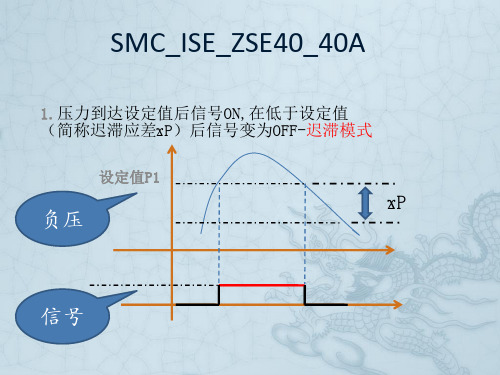

以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。

Digital Pressure SwitchOperation ManualZSE40A(F)/ISE40AThank you for purchasing the SMC ZSE40A(F)/ISE40A Series Digital Pressure Switch.Please read this manual carefully before operating the digital pressure switch and make sure you understand the digital pressure switch, its capabilities and limitations.Please keep this manual handy for future reference.To get information in detail for operating this product, refer to SMC website (URL ) or contact us.Indication light (Orange LED): Displays the switch operation condition.LCD display: Displays the current status of pressure, setting mode and error code.Four display modes can be selected to display always in red orgreen only, or changing from green to red, red to green according to the output status.button (UP): Selects the mode or increases the ON/OFF set value.Press this button to change to the peak display mode.button (DOWN): Selects the mode or decreases the ON/OFF set value.Press this button to change to the bottom display mode.button (SET): Press this button to change to either mode and to set a value.These safety instructions are intended to prevent hazardous situations and/or equipment damage.These instructions indicate the level of potential hazard with the labels of"Caution", " Warning" or "Danger". They are all important notes for safety and must be followed in addition to International standards (ISO/IEC), Japan Industrial Standards (JIS) and other safety regulations.OperatorInstallationMountingMount the optional bracket and panel mount adapter to the pressure switch.When the pressure switch is to be mounted in a place where water and dust splashes occur, insert a tube into the air-relieving port of the pressure switch.(Refer to "Tube attachment")Mounting with bracketFix the bracket to the pressure switch with the set screws M3x5L (2 pcs.) or M4x5L (2 pcs.) supplied.Apply a tightening torque of 0.5 to 0.7 Nm for the M3 set screws or 1.4 to 1.6 Nm for the M4 set screws .WiringConnection Make connection after turning the power e a separate route when connecting the wire ofthe Pressure switch.Malfunction stemming from noise may occur if the wire is installed in the same route as that of power or high-voltage cable.Be sure to ground terminal FG when using a commerically available switch-mode power supply.When the switch-mode power supply is connected to the Pressure switch,switching noise wil be superimposed and product specification can no longer be met. This can be prevented by inserting a noise filter, such as a line noise filter and ferrite core, between the switch-mode power supply and the Pressure switch, or by using a series power supply instead of the switch-mode power supply.Names of individual partsSet ON point and OFF point of the Pressure switch.Operation When the pressure exceeds a set value, the Pressure switch will be turned on.When the pressure falls below the set value by the amount of hysteresis or more, the Pressure switch will be turned off.The default setting of the output set value is the central value between the atmospheric pressure and the upper limit of the rated pressure range. If theoperation shown the right does not cause any problem, keep this operation setting.Switch ONP_1H_1Time [s]P r e s s u r e [P a ]<How to operate>button once in measurement mode.(2)[P_1] or [n_1] and set value are displayed in turn.Normal output Reversed outputbutton once to increase by one figure, and press it continuously to keep button once to decrease by one button to finish the setting of OUT1.[ Window comparator mode ]The Pressure switch turns on within a set pressure range (from P1L to P1H)during window comparator mode. Set P1L (switch lower limit) and P1H (switch At the time of shipment, the following settings are provided.If the setting is acceptable, keep it for use.To change setting, refer to SMC website (URL ) to get information in detail or contact us.[F 0] Unit conversion functionSame setting as [F 1] OUT1.At the output mode, Error detection mode can be selected.Display color is linked to the setting of OUT1, and can not be selected.Other parameter settingMeasurement modeThe measurement mode is the condition where the pressure is detected and indicated, and the switch function is operating.This is the basic mode, and other modes should be selected for setting change and other function setting changes.Function selection modeMeasurement modePeak/Bottom hold value indication Zero clear Key lockTo set each function the above in detail, refer to SMC website (URL ) to get information in detail or contact us.MaintenanceHow to reset the product after power cut or forcible de-energizing The setting of the product will be retained as it was before a power cut or de-energizing.The output condition is also basically recovered to that before a power cut or de-energizing, but may change depending on the operating environment.Therefore, check the safety of the whole facility before operating the product. If the facility is using accurate control, wait until the pressure switch has warmed up.(About 10 to 15 minutes)∗:Some functions are not available depending on part number. All functions are displayed with[F ] and followed with function description. If a function is not available for specified type, the function is displayed as [---].TroubleshootingError indication functionThis function is to display error location and content when a problem or an error occurs.SpecificationRefer to the product catalogue or SMC website (URL ) to get information about product specifications in detail.Outline with Dimensions (in mm)Refer to the product catalogue or SMC website (URL ) to get information about outline dimensions in detail.Akihabara UDX 15F, 4-14-1, Sotokanda, Chiyoda-ku, Tokyo 101-0021, JAPAN Phone: +81 3-5207-8249 Fax: +81 3-5298-5362URL Note: Specifications are subject to change without prior notice and any obligation on the part of the manufacturer.© 2009 SMC Corporation All Rights Reserved•Bracket A or D(Model: ZS-24-A/ZS-24-D)•Bracket B (Model: ZS-24-B)[01/N01 type][W1/WF1 type]button for 2[F 0]. Select to display the function setting to be changed, [F ].button for 2selection mode to return tomeasurement mode.。

文書No.PS※※-OMF0002-C使用技术资料数字式压力开关机种名称ISE30 SeriesZSE30 Series型号/ Series目录安全上的注意 2 产品型号体系 7 产品各组成部分的名称及功能 8 产品各组成部分的名称及功能 8 安装·设置 9 设置方法 9 配管10 配线11 设定·调整13 初期设定13 压力设定16 功能设定18 规格19 规格表19 尺寸图20 附表23-1-安全上的注意为了安全正确的使用本产品，并防止对产品的使用者及他人造成危害或财产的损失，请仔细阅读产品本体及说明书上登载的相关重要内容。

请在理解以下的内容（标记·图形记号）后阅读本文，遵守记述的事项。

另外，也请详细阅读并理解相关元件·装置的说明书。

■标记的说明标 记标 记 的 意 思警告 误操作时，可能会造成使用者重伤甚至死亡的危害程度。

注意误操作时，有使用者被伤害*１的可能性，或者有物品损害 *２的可能性。

＊1：伤害是指，受伤、烫伤及触电等，不需要住院治疗或长期检查的受伤程度。

＊2：物品损害是指，涉及到房屋、财产等的损害。

■图形记号的说明图形记号意 义禁止（绝对不可以）。

具体的禁止内容在图形记号中或者图形记号附近，用图和文字揭示。

指示内容为强制行为（必须）。

具体的指示内容在图形记号中或者图形记号附近，用图和文字揭示。

■关于用途的限制●本产品希望使用在一般的FA 机器上。

请勿将本产品使用在直接与人命相关的机器・装置等 (*1)，以及由于误动作或故障会造成巨大损害的机器·装置上。

* 1∶直接与人命相关的机器·装置等是指以下的内容。

·生命维持装置或手术室用器械等医疗用机器·根据消防法，建筑基准法等各种法令承担相关义务的装置 ·与上述内容相近的机器·装置●本产品在与人身安全相关，及包含对维持公共机能有重大影响装置等的系统(*2)中使用时，由于系统的运用、维持、管理等需要特别的考虑(*3)，请事先与本公司的营业部门联系。

Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。

1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。

2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。

按和键选择对应功能后按进入详细功能设置。

备注：部分功能为可选功能，根据型号而定。

特定型号下如果不包含某可选功能，对应位置显示。

全部功能列表：项目出厂设置F0：单位选择功能 ISE-Mpa,ZSE-KPa,Option P-psi F1：OUT1规格设定 迟滞模式，常开F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：显示精度设定 1/1000 F5：自动预设功能设定 手动模式F6：显示值校正 0% F7：省电模式选择 OFF F8：密码锁设定OFF1）F0-单位选择功能可选功能，部分型号无此功能。

单位不同，显示屏开显示的数值范围不同。

操作方法：按和键选择对应单位，按键确认。

测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。

按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。

压力设定状态：此状态下设定压力开关输出的ON/OFF 点。

以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。

文件No.PS※※-OMM0006-A 使用说明书产 品 名 称数字式压力开关型式/系列/型号ZSE40A(F)ISE40A目录安全注意事项 2 型式表示・型号体系 9 产品各部品名称及功能 11 用语的定义及用语集 12 安装・设置 15 设置方法 15 配管方法 17 配线方法 19 压力设定 21 什么是设定模式 21 功能设定 23 什么是功能选择模式 23 出厂设定 23 F0 单位切换功能 25 F1 OUT1的设定 26 F2 OUT2的设定 29 F3 响应时间的设定 31 F4 自动预设功能的设定 32 F5 模拟输出/自动移位输入的设定 34 F6 显示值微调整的设定 36 F11 分辨率的设定 37 F80 省电模式的设定 38 F81密码输入的设定 39 特殊功能的设定 40 F90 全功能的设定 40 F97 复制功能的选择 42 F98 输出确认 44 F99 恢复出厂设置 46 其他设定 47 维护 50 忘记密码的情况 51 故障的消除 52 规格 59 规格表 59 外形尺寸图 61安全注意事项这里所示的注意事项是为了能安全正确的使用本产品，预先防止对您和他人造成危害或损失。

为了表示这些事项的危险程度，将注意事项分成「注意」「警告」和「危险」三个等级。

请您也遵守和安全相关的其他重要内容，如国际规格(ISO/IEC)、日本工业规格(JIS)※1以及其他安全法规※2。

*1) ISO 4414: Pneumatic fluid power -- General rules relating to systemsISO 4413: Hydraulic fluid power -- General rules relating to systemsIEC 60204-1: Safety of machinery -- Electrical equipment of machines (Part 1: General requirements) ISO 10218-1: Robots for industrial environments—Safety requirements –Part 1: RobotJIS B 8370: 空气压系统通则JIS B 8361: 油压系统通则JIS B 9960-1: 机械类的安全性-机械的电气装置(第1部:一般要求事项)JIS B 8433-1: 工业机器人- 安全要求事项-第1部: 机器人等*2) 劳动安全卫生法 等注意: 错误操作时，人和设备可能受到损伤的事项。

SMC压力开关|是怎么调试开关的
想要了解SMC压力开关的调试方法，应该从哪些方面入手呢，首先了解什么是SMC开关，SMC开关压力值有哪些变化，要安装压力表，是为了观察电阻输出的电流，为了后面的电阻接触方法的调整，在遇到导电性的问题，应该检查电阻和绕组之间的导电性是不是良好的。

1、在SMC磁性压力开关校正器上安装压力表，并将可变电阻附着在表上，以欧姆表或万用表。

然后，通过正向测试和反向测试来验证压力表的压力指示器，该指标的误差应符合验证程序的要求。

在欧姆龙或万用表中观察到可变电阻值的变化。

当观察时，必须注意电阻值的输出值得大小，(这其中对带电触点信号装置的SMC压力型号表信号的错误读数相同。

)电阻变化与压力指示器相同，应该是连续性的，并注意其连续性。

在压力指示器的上下限制的要求，要注意可变电阻是否在有效的工作范围内，或者需要通过改变接触方法来调整。

2、检查可变电阻和绕组压力开关的，电阻之间的导电性能是否良好，因为它与连接电路的功能是否直接相关，检查接触点与绕组电阻之间的接触压力，不宜过小，也不轻松接触，如轻松接触通过改变触板形状的方法，检查接触点与绕组与电阻之间的接触压力，其反应过大，两者不能接触太紧，还有，如果接触太紧密的话，在这样的环境下用棉签在酒精清洁移动接触片的接电触层。

此外，接触压力的增加也可以减少接触电阻的压力。

这样做的目的减少接触SMC压力的增加，增加工作效率，减少失误，是因为要控制压力指示器值的范围，调整更好的接触方法，如果这种方法能够帮助到你，那就快点行动吧！。

ISE40-01-62L-M如何设定一．初始设定1.按“SET”键2S以上，直到显示“1no”。

当“1no”时开。

2.按“△”或“▽”选择out1输出模式。

（“1no”常开“1nc”常闭）设：1no3按“SET”键，再按“△”或“▽”选择out2输出模式。

（“2no ”常开，“2nc”常闭）设：2no4.按“SET”键，再按“△”或“▽”选择响应时间。

（“2.5”=2.5ms，“24”=24ms.“192=192ms”. “768”=768ms）在它们中间选一。

设：245.按“SET”键，再按“△”或“▽”选择“自动预置模式”或“手动预置模式”。

（“Aut”=自动预置模式，“nAn”=手动预置模式，设：nAn6.按“SET”键设定完毕。

二．手动压力设定1．手动设定模式在初始模式设定下，选择手动预置模式，并且按“SET”键，直到显示“P_1”(如上面选“1nc”，对应是“n_1”)。

2．输入out1⑴的设定点的值按“△”增加设定值，按“▽”减少设定值。

交替显示“P_1”和设定值，按“SET”键确认。

设：3（低压）3．输入out1⑵的设定点的值按“△”增加设定值，按“▽”减少设定值。

交替显示“P_2”和设定值，按“SET”键确认。

设：3（低压）4．输入out2⑴的设定点的值按“△”增加设定值，按“▽”减少设定值。

交替显示“P_3”和设定值，按“SET”键确认。

设：3.6（高压）5．输入out2⑵的设定点的值按“△”增加设定值，按“▽”减少设定值。

交替显示“P_4”和设定值，按“SET”键确认。

设：3.6（高压）三．单位设定1．按“△”键或按“▽”键，设定单位PR=KP或MP bRr=bar GF=Kg/c㎡inN=inHg PS=PS1nn=mmHg,按“SET”键确认。

四．上锁模式1．按住“SET”键或更长，当显示UnL时释放，按“△”键或按“▽”键，显示“LoC，”按“SET”键完成。

反之就是解锁。

SMC压力开关如何调文档SMC压力开关如何调试?针对我司客户对SMC压力开关的调试问题，我们做出了以下总结：问题一、客户：ZSE40F设置1no,2no时,当P1:-7.9,P2:-10.8,P3:-93.8,P4:-100时,信号灯输出混乱，请教是设置原因或产品质量问题?欧迅自动化设备回答:1:对于ZSE40F来说,当设置1no,2no时,在压力输出范围内红绿输出信号灯要亮. 2:压力值输出数值设置一般要求:P1﹤P2﹤P3﹤P4。

压力在P1至P2范围内绿灯亮，压力在P3至P4范围内红灯亮，相应的信号灯在范围外不亮。

3:你的开关应设置成P1:-100,P2:-93.8,P3:-10.8,P4:-7.9,相应设置1no，2no，若真空值为-95.0Kpa(P1:-100～P2:-93.8之间)左右时绿灯亮，这时红灯不会亮,若真空值为-9.0Kpa(P1:-10.8～P2:-7.9之间)左右时红灯亮，这时绿灯不会亮,若压力值在这两者各自的范围外，则信号灯输出恰恰相反。

4：你的压力值要这样设置，建议你使用真空压ZSE40(范围-101.3～10)更合适.问题二、客户：请教当ZSE40F设置成1nc，2nc时,是否信号灯就不亮?欧迅自动化设备简单的回答：设置1nc,2nc仅仅表示在设置范围内的输出灯不亮,在范围外的灯照样亮.问题三、客户：请教ZSE40的信号灯设置怎么与ZSE40F不一样,应如何设置?欧迅自动化设备简单的回答：1.压力开关ZSE40F,ISE40相对应的1no,2no为常开,1nc,2nc为常闭; 压力开关ZSE40(真空压)相对应的1no,2no为常闭,1nc,2nc为常开。

2：当设置成1nc，2nc时出现的为n1，n2，n3，n4，这时要求n1﹤n2﹤n3﹤n4，这时压力值在相对应的范围内会亮。

3：ZSE40(真空压)在n1和n4临界点的输出信号也不一样。

附一：SMC压力开关的使用一：使用环境1：适合流体：空气、非腐蚀性气体;2：使用温度：保存时0～50℃，工作时10～50℃。

SMC压力开关设定ISE40-01-62L-M如何设定一．初始设定1.按“SET”键2S以上，直到显示“1no”。

当“1no”时开。

2.按“△”或“▽”选择out1输出模式。

（“1no”常开“1nc”常闭）设：1no3 按“SET”键，再按“△”或“▽”选择out2输出模式。

（“2no ”常开，“2nc”常闭）设：2no4.按“SET”键，再按“△”或“▽”选择响应时间。

（“2.5”=2.5ms，“24”=24ms.“192=192ms”. “768”=768ms）在它们中间选一。

设：245. 按“SET”键，再按“△”或“▽”选择“自动预置模式”或“手动预置模式”。

（“Aut”=自动预置模式，“nAn”=手动预置模式，设：nAn6.按“SET”键设定完毕。

二．手动压力设定1．手动设定模式在初始模式设定下，选择手动预置模式，并且按“SET”键，直到显示“P_1”(如上面选“1nc”，对应是“n_1”)。

2．输入out1⑴的设定点的值按“△”增加设定值，按“▽”减少设定值。

交替显示“P_1”和设定值，按“SET”键确认。

设：3（低压）3．输入out1⑵的设定点的值按“△”增加设定值，按“▽”减少设定值。

交替显示“P_2”和设定值，按“SET”键确认。

设：3（低压）4．输入out2⑴的设定点的值按“△”增加设定值，按“▽”减少设定值。

交替显示“P_3”和设定值，按“SET”键确认。

设：3.6（高压）5．输入out2⑵的设定点的值按“△”增加设定值，按“▽”减少设定值。

交替显示“P_4 ”和设定值，按“SET”键确认。

设：3.6（高压）三．单位设定1．按“△”键或按“▽”键，设定单位PR=KP或MP bRr=bar GF=Kg/c㎡inN=inHg PS=PS1 nn=mmHg,按“SET”键确认。

四．上锁模式1．按住“SET”键或更长，当显示UnL时释放，按“△”键或按“▽”键，显示“LoC，”按“SET”键完成。

SMC压力开关如何调试?发表于：2019年07月30日17:02转发0针对我司客户对SMC压力开关的调试问题，我们做出了以下总结：问题一、客户：ZSE40F设置1no,2no时,当P1:-7.9,P2:-10.8,P3:-93.8,P4:-100时,信号灯输出混乱，请教是设置原因或产品质量问题?欧迅自动化设备回答:1:对于ZSE40F来说,当设置1no,2no时,在压力输出范围内红绿输出信号灯要亮. 2:压力值输出数值设置一般要求:P1﹤P2﹤P3﹤P4。

压力在P1至P2范围内绿灯亮，压力在P3至P4范围内红灯亮，相应的信号灯在范围外不亮。

3:你的开关应设置成P1:-100,P2:-93.8,P3:-10.8,P4:-7.9,相应设置1no，2no，若真空值为-95.0Kpa(P1:-100～P2:-93.8之间)左右时绿灯亮，这时红灯不会亮,若真空值为-9.0Kpa(P1:-10.8～P2:-7.9之间)左右时红灯亮，这时绿灯不会亮,若压力值在这两者各自的范围外，则信号灯输出恰恰相反。

4：你的压力值要这样设置，建议你使用真空压ZSE40（范围-101.3～10)更合适.问题二、客户：请教当ZSE40F设置成1nc，2nc时,是否信号灯就不亮?欧迅自动化设备简单的回答：设置1nc,2nc仅仅表示在设置范围内的输出灯不亮,在范围外的灯照样亮.问题三、客户：请教ZSE40的信号灯设置怎么与ZSE40F不一样,应如何设置?欧迅自动化设备简单的回答：1.压力开关ZSE40F,ISE40相对应的1no,2no为常开,1nc,2nc为常闭；压力开关ZSE40(真空压)相对应的1no,2no为常闭,1nc,2nc为常开。

2：当设置成1nc，2nc时出现的为n1，n2，n3，n4，这时要求n1﹤n2﹤n3﹤n4，这时压力值在相对应的范围内会亮。

3：ZSE40（真空压）在n1和n4临界点的输出信号也不一样。

附一：SMC压力开关的使用一：使用环境1：适合流体：空气、非腐蚀性气体；2：使用温度：保存时0～50℃，工作时10～50℃。

SMC压力开关如何调试？发表于：2019 年07 月30日17:02 转发0针对我司客户对SMC压力开关的调试问题，我们做出了以下总结：问题一、客户：ZSE40F设置1no,2no 时,当P1:-7.9,P2:-10.8,P3:-93.8,P4:-100 时，信号灯输出混乱，请教是设置原因或产品质量问题？欧迅自动化设备回答：1:对于ZSE40F来说,当设置1no,2no时,在压力输出范围内红绿输出信号灯要亮• 2:压力值输出数值设置一般要求:P1 < P2< P3< P4。

压力在P1至P2范围内绿灯亮，压力在P3至P4范围内红灯亮，相应的信号灯在范围外不亮。

3:你的开关应设置成P1:-100,P2:-93.8,P3:-10.8,P4:-7.9, 相应设置1no, 2no,若真空值为-95.0Kpa（P1:-100〜P2:-93.8之间）左右时绿灯亮，这时红灯不会亮,若真空值为- 9.0Kpa（P1:-10.8〜P2:-7.9之间）左右时红灯亮，这时绿灯不会亮,若压力值在这两者各自的范围外，则信号灯输出恰恰相反。

4：你的压力值要这样设置，建议你使用真空压ZSE40（范围-101.3〜10）更合适.问题二、客户：请教当ZSE40F设置成1nc, 2nc时,是否信号灯就不亮？欧迅自动化设备简单的回答：设置1nc,2nc 仅仅表示在设置范围内的输出灯不亮,在范围外的灯照样亮.问题三、客户：请教ZSE40的信号灯设置怎么与ZSE4OF不一样,应如何设置?欧迅自动化设备简单的回答：1.压力开关ZSE40F,ISE40相对应的1no,2no为常开,1 nc,2nc 为常闭；压力开关ZSE40滇空压）相对应的1no,2no 为常闭,1nc,2nc 为常开。

2：当设置成1nc，2nc 时出现的为n1，n2，n3，n4,这时要求n1< n2< n3< n4,这时压力值在相对应的范围内会亮。
