smc数显压力表设定方法
smc数显压力表设定方法SMC数显压力表设定方法。
SMC数显压力表是一种常用的压力测量仪器，它可以直观地显示当前的压力数值，并且具有一定的设定功能，可以根据需要进行压力设定。
接下来，我们将介绍SMC数显压力表的设定方法，希望能够帮助您正确、方便地使用这一设备。
首先，确保您已经熟悉了SMC数显压力表的基本结构和功能，了解了各个按钮和显示屏的作用。
在进行设定之前，需要对设备进行基本的检查，确保其正常工作。
然后，按照以下步骤进行设定：1. 调整显示屏。
打开SMC数显压力表的电源开关，观察显示屏上的数值是否正常显示。
如果显示不清晰或有异常情况，需要及时进行调整或维修。
2. 进入设定模式。
根据设备说明书，找到进入设定模式的方法。
通常情况下，需要按下特定的按钮组合或者进行长按操作，使设备进入设定状态。
3. 设置压力单位。
在设定模式下，可以选择所需的压力单位，例如MPa、bar、psi等。
通过操作按钮，选择合适的单位并确认。
4. 设定目标压力值。
根据实际需求，设定所需的目标压力数值。
通过操作按钮，逐位输入数字，并确认每一位数字的输入，直至完成整个数值的设定。
5. 确认设定。
在设定完成后，需要进行确认操作，使设备保存并生效所设定的压力数值。
确认操作通常是按下确认按钮或者按下特定组合的按钮。
6. 退出设定模式。
设定完成后，需要退出设定模式，使设备回到正常的工作状态。
按照设备说明书的要求，进行相应的退出操作。
7. 检查设定结果。
设定完成后，可以再次观察显示屏上的压力数值，确认设定是否成功。
如果有异常情况，需要重新进行设定操作。
总结。
通过以上步骤，您可以完成SMC数显压力表的设定操作。
在进行设定时，需要仔细阅读设备说明书，按照要求进行操作，确保设定的准确性和有效性。
同时，在使用过程中，需要注意设备的工作状态和显示情况，及时发现并解决问题，保证设备的正常运行和使用效果。
希望以上内容能够帮助您正确、方便地使用SMC数显压力表，如果在使用过程中遇到问题，可以随时联系我们的客服人员，我们将竭诚为您提供帮助。
SMC真空压力表 使用手册.pdf
Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。
1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。
2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。
按和键选择对应功能后按进入详细功能设置。
备注：部分功能为可选功能，根据型号而定。
特定型号下如果不包含某可选功能，对应位置显示。
全部功能列表：项目出厂设置F0：单位选择功能 ISE-Mpa,ZSE-KPa,Option P-psi F1：OUT1规格设定 迟滞模式，常开F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：显示精度设定 1/1000 F5：自动预设功能设定 手动模式F6：显示值校正 0% F7：省电模式选择 OFF F8：密码锁设定OFF1）F0-单位选择功能可选功能，部分型号无此功能。
单位不同，显示屏开显示的数值范围不同。
操作方法：按和键选择对应单位，按键确认。
测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。
按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。
压力设定状态：此状态下设定压力开关输出的ON/OFF 点。
以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。

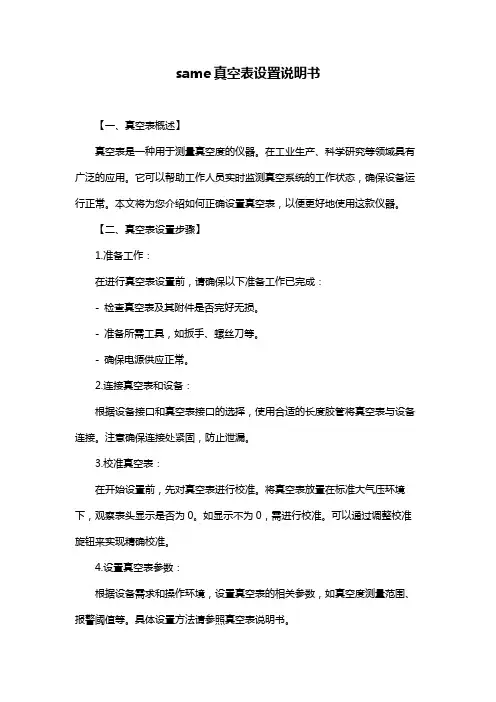

same真空表设置说明书
same真空表设置说明书【一、真空表概述】真空表是一种用于测量真空度的仪器。
在工业生产、科学研究等领域具有广泛的应用。
它可以帮助工作人员实时监测真空系统的工作状态，确保设备运行正常。
本文将为您介绍如何正确设置真空表，以便更好地使用这款仪器。
【二、真空表设置步骤】1.准备工作：在进行真空表设置前，请确保以下准备工作已完成：- 检查真空表及其附件是否完好无损。
- 准备所需工具，如扳手、螺丝刀等。
- 确保电源供应正常。
2.连接真空表和设备：根据设备接口和真空表接口的选择，使用合适的长度胶管将真空表与设备连接。
注意确保连接处紧固，防止泄漏。
3.校准真空表：在开始设置前，先对真空表进行校准。
将真空表放置在标准大气压环境下，观察表头显示是否为0。
如显示不为0，需进行校准。
可以通过调整校准旋钮来实现精确校准。
4.设置真空表参数：根据设备需求和操作环境，设置真空表的相关参数，如真空度测量范围、报警阈值等。
具体设置方法请参照真空表说明书。
5.监控和调整真空度：在设备运行过程中，实时监测真空表显示的真空度。
如发现真空度异常，可根据实际情况进行调整。
调整方法包括调整设备参数、清理真空系统等。
【三、注意事项】1.在设置真空表时，请勿让表体受到强烈冲击，以免损坏内部元件。
2.连接真空表与设备时，注意避免使用损坏的胶管，以免影响测量准确性。
3.定期检查真空表的校准状态，如发现不准确，及时重新校准。
【四、故障处理】如遇到真空表故障，可参照以下步骤进行处理：1.检查电源线是否正常，如有异常，更换电源线。
2.检查连接管道是否泄漏，如有泄漏，紧固管道接口。
3.检查真空泵等设备是否正常工作，如有问题，及时维修或更换。
4.如仍无法解决问题，请联系真空表厂家或专业维修人员进行处理。
通过以上步骤，您可以顺利完成真空表的设置。
SMC数显压力表
5.数值设置完毕后，按下S确认，会显示 H-1（迟滞值)； 6.按下S确认，最后设置显示色； 7.全部设置完之后，长按S键3S返回主界 面（即可设置完成）。
例：设置值位为0.3pa,迟滞值为0.1mpa 0.3-0.1=0.2mpa;
当气压到达0.2mpa时会立即停止输出， 直到气压再次到达0.3mpa才会再次有输
恢复出厂设置:
图一
图二
图三
图四
1.在当前界面按住S键3秒:进入模式选取界面F0； 2.上下切换键切换到F99界面:按S键确认进入内部设定画面； 3.上下切换键切换OFF和ON选取，同时按下SET和下切换键5秒以 上确认恢复出厂设置； 4.按S键3秒返回当前界面。
单位选择：
MPA:兆帕 KPA : 千帕 Kgf/cm²：重量/每平方厘米 Bar：巴 Psi:磅/每平方英寸 InHg:英寸汞柱 mmHg;毫米汞柱
响应时间参数设置：
分辨率参数设置：
自动预功能设定：
微调值设定：F6-显示值微调:此
功能允许微调压力 开关的当前显示值， 调整范围为当前显 示值的+5%功能设定 模式下选择F6，按S 进入显示值微调。
省电模式：
密码设定：
设置方案：
项目 F0:单位功能选择 F1:0UT1规格设定 F2:0UT2规格设定 F3:响应时间设定 F4:分别率设定 F5:自动预设功能设定 F6:显示值校正 F7:省电模式选择 F8;密码锁设定
出信号。
比较值参数设置：
1.在F1中选择WIN（比较值模式)； 2.按下S键会显示PIL（下限值)PIH(上限值)； 3.1-P(常开），1-N（常闭）。
例：当在常开状态下，上限值PLH设置为0.4mpa， 下限值PIL设置为0.2mpa,迟滞值设为0.1mpa，那 么压力表的输出范围就在0.1mpa到0.5mpa之间
真空压力表说明书
( 进阶设定模式 )
1.硬体部分：主要装置与接收收置连接：主要装置第2 pin与接收装置的第3 pin；主要装置与接收装置连接：主要装置第3 pin与接收装置的第2 pin连接后通电。
2.软体部分：主要装置设定为CP-M，接收装置设定为CP-S。
4.完成程序:关闭电源后将输出1&输出2线断开后重新接电开机。
OK处若数字不动为复制失败。
在量测模式下同时按 键显示下列图示即归零动作，放开按键归零完成。
同时按下
在量测模式下同时按 +设定键设定值列显示ON为按键上锁。
在量测模式下同时按 +设定键设定值列显示OFF为按键解锁。
若按键上锁时设定值列依然显示设定值，按下任何键会出现LCK。
时间
时间
输出:ON 简易模式:气压设定值P，气压在大于P值 + 迟滞值时输出为ON，而气压小于气压设定值时输出为OFF。
模式设定-气压设定值-迟滞值-
-高压(1000kPa)单位为1kPa
-低压(100kPa)单位为0.1kPa
视窗模式:气压设定值H/L，气压在大于气压设定值H值 + 迟滞值或小于气压设定值L值时 时输出为OFF，而气压小于气压设定值L值+迟滞值时输出为ON。
模式设定-迟滞模式:气压设定值H/L，气压在大于气压设定值H时输出为ON，而气压小于气压设定值L时输出为OFF。
时间
时间
模式设定-迟滞值
同时按下 +设定键
同时按下 +设定键
0面板框尺寸单位:mm
支架尺寸单位:mm。
SMC真空压力表ZSE30A-01-N设定
第4页
图一
图二
图三
图四
图五
图六
1、在当前界面按住S键3秒；进入模式选取界面F0; 2、上下切换键切换到图一F1;按S键确认进入内部设定画面； 3、图二和图三画面交替显示，在图三画面按S确认，进入内部设定画面； 4、图四和图五画面交替显示，在图五画面按S确认，进入内部设定画面； 5、在数字显示画面，按上下切换键设定报警接线值； 6、按S键3秒返回当前界面；
一、初始界面、零位校正： SMC真空压力表ZSE30A-01-N设定 显示界面
第1页
上切换键 模式切换/ 确认键
下切换键
1、在通电不施加正负气压时，同时按住上和下切换键1秒以上显 示界面数据零位校正；
二、复位恢复出厂设置： SMC真空压力表ZSE30A-01-N设定
第2页
图一
图二
图三
图四
1、在当前界面按住S键3秒；进入模式选取界面F0; 2、上下切换键切换到F99界面；按பைடு நூலகம்键确认进入内部设定画面； 3、上下切换键切换OFF和ON选取，同时按下S和下切换键5秒以上确认恢复 出厂设置； 4、按S键3秒返回当前界面；
三、单位的选取： SMC真空压力表ZSE30A-01-N设定
第3页
图一
图二
1、在当前界面按住S键3秒；进入模式选取界面F0; 2、按S键确认进入内部设定画面； 3、按上下切换键切换到图二PA画面(单位KPa)，按S键确认; 4、按S键3秒返回当前界面；
四、工作时报警界限值设定： SMC真空压力表ZSE30A-01-N设定
smc数显压力表设定方法_日本SMC数显压力表中文说明书ISE40A-01-P-ML
smc数显压⼒表设定⽅法_⽇本SMC数显压⼒表中⽂说明书ISE40A-01-P-ML⽇本SMC数显压⼒表中⽂说明书ISE40A-01-P-ML特点：●IP65●适合流体: 空⽓, ⾮腐蚀性⽓体, ⾮燃性⽓体●多可同时拷贝⾄10台●3步设定●带快换接头配管规格 01 R1/8(带M5内螺纹)输出规格 P PNP开路集电极1输出单位规格 M SI单位固定可选项1 - ⽆可选项2 - 使⽤说明书:-;校正证明书:空⽓，⾮腐蚀性⽓体，不可燃⽓体12⾄24 VDC o 10％，纹波(pp)10％或更低(带电源极性保护)45 mA或更低NPN或PNP开路集电极1输出或2输出80毫安28 V(NPN输出)1 V或更低2.5 ms(具有防抖功能：20,100,500,1000,2000 ms)是的o 0.2％F.S。
o 1位数变量(0或以上)注1设定压⼒范围是设定时可能的压⼒范围。
满⾜开关规格(精度，线性度等)的压⼒范围的额定压⼒范围。
虽然可以设定超出额定压⼒范围的值，但即使值保持在规定范围内，也不能保证规格设定的压⼒范围。
当压⼒开关⽤于⽔和灰尘飞溅的地⽅时可能会发⽣，将管插⼊⼤⽓通风⼝，并将另⼀根管路径管的末端到⼀个安全的地⽅，远离⽔和灰尘。
SMC TU 0425(聚氨酯，O.D。
?4，I.D.?2.5)适合压⼒开关。
KPQL06-M5KSL04-M5KSH06-01SSY5420-5DZ-01 24DCVF5210-5DZ-03CKZT50-105T-DCK9412K CKZT50-105T-DCK9413K KQ2R06-10AMY1B80ZH10BKQ2E12-04PF2W720-F04-27(NPN) TS0806BU-20 20⽶/卷KQ2H16-00AKQGH08-03SMDBB63-200AW40-03H-X2050AW30-03E-RVT317E-5DZ-02AW30-F03ISE40A-01-P-MLEVS7-6-FG-D-3CVO-QC96 SDB 63-100-M9 PW KQ2L16-04ASKQ2H16-04ASKQ2U16-00AG27-20-01BBS6-4KK130P-01MSKK130S-01MSISE40A-C6-T-X501CK1B50-50YZCK1B63-50YZCK1B63-75YZCK1B63-100YZCK1B63-125YZCKZP40-40-DCK048JKMGPL40-50-X986MGPA50-50-X986VBA10A-02VVQC2000-3A-1-C10-SVVQC2000-1A-D-C8VVQC2000-2A-1-C10-SKQGH10-02SKQGS10-02SKQGH08-01SKQGS08-01SMGPL80-75-X986MGZL32Z-75-M9PWVAN700-12(11/4')MBD50-100MBD63-150CM2B32-25ACDQ2B63-50DZ-P3DWSECDQ2B63-50DCMZ-P3DWSCMBT80TF-75ZCQ2A63-25DCMZ-XC35CQ2A50-50DCMZ-XC35C96SB63-25-XC35C96SB63-50-XC35C96SB63-160-XC35CDQ2B40-30DCMMGPL40-25Z-M9BWSDPC-XC35CDQ2B40-35DCMZ-M9BWSDPC-XC35⽇本SMC数显压⼒表中⽂说明书ISE40A-01-P-ML。
真空表操作手册
真空表操作手册1. 简介真空表是一种用于测量、监测和控制系统内真空程度的仪器。
本操作手册旨在帮助用户正确操作真空表，保证准确测量和长期稳定的使用。
2. 准备工作在开始操作真空表之前，请确保以下准备工作已完成：- 将真空表放置于稳定的工作平台上，并保持平衡。
- 确认真空表与真空系统的连接管道已正确连接，并且密封良好。
- 打开真空系统的主控开关。
3. 操作步骤步骤一：打开电源在使用真空表之前，需要先打开电源。
确保电源线已正确连接，并按下电源开关。
步骤二：选择测量模式真空表通常具有多种测量模式，如绝压模式、相对压模式等。
根据需要选择合适的测量模式，并在屏幕上进行设置。
步骤三：零点校准在进行测量之前，进行零点校准以保证测量的准确性。
按照真空表的说明书进行校准操作，并等待校准完成。
步骤四：开始测量待真空表校准完成后，将探头放入要测量的空间中。
确保探头与空间的接触良好，并等待一段时间以稳定测量结果。
步骤五：记录测量结果当真空表显示出稳定的测量结果后，将结果记录下来。
可以使用纸质表格或电子表格进行记录，以便后续分析和比较。
4. 维护与注意事项为确保真空表的正常使用和精确测量，需要注意以下事项：- 定期清洁真空表的探头，并保持其表面清洁。
- 避免将真空表暴露于高温、高湿等恶劣环境中。
- 避免碰撞或震动真空表，以防损坏。
5. 故障排除如果在使用真空表时遇到问题，可以参考以下故障排除方法：- 检查电源线是否正确连接，并确认电源是否正常供电。
- 检查真空表与真空系统的连接情况，确保连接处没有泄漏。
- 根据真空表的说明书，查看是否存在其他故障排除方法。
6. 总结本操作手册提供了关于真空表的操作步骤、维护和故障排除等内容。
请用户在操作真空表时，严格按照手册的指导进行，以确保测量结果的准确和真空表的长期稳定使用。
SMC真空压力开关说明
产品名称：SMC真空压力开关说明
真空的含义是指在给定的空间内低于一个大气压力的气体状态，是一种物理现象。
在“虚空”中，声音因为没有介质而无法传递，但电磁波的传递却不受真空的影响。
事实上，在真空技术里，真空系针对大气而言，一特定空间内部之部份物质被排出，使其压力小于一个标准大气压，则我们通称此空间为真空或真空状态。
真空常用帕斯卡（Pascal）或托尔（Torr）做为压力的单位。
在自然环境里，只有外太空堪称最接近真空的空间。
1641年意大利数学家托里拆利在一根长管子内加满水银，然后很缓慢的将管口倒转在一个盛满水银的盆内，管子内水银柱的末端是76厘米高。
这时玻璃管最上方无水银地带是真空状态。
这一实验为“托里拆利实验”，完成实验的玻璃管为“托里拆利管”。
爱因斯坦在用场论观点研究引力现象时，已经认识到空无一物的真空观念是有问题的，他曾提出真空是引力场的某种特殊状态的想法。
首先给予真空崭新物理内容的是P.A.M.狄拉克。
狄拉克于1930年为了摆脱狄拉克方程负能解的困境，提出真空是充满了负能态的电子海。
SMC-ZSE_ISE30中文手册(设置部分)
色）或「 」(红色）中选择使用的显示色，一压SET键，便 返回至测定模式。
2. 动作模式的设定
可选择开关动作模式。 表示当时被选择的动作模式。压升键或降键，可选择使用的 动作模式。
PRESSURE
PRESSURE
PRESSURE
PRESSURE
PRESSURE
OUT
2.5ms
OUT
20ms
PRESSURE
PRESSURE
」与当时的设
OUT
常开
交替显示
PRESSURE
PRESSURE
OUT
第1位
OUT
常闭
一压SET键，便显示下一个设定值，一压升键△或降键 ，便 进入数值变更模式。（参见数值设定的方法）
自动预置时设定的场合 1. 自动预置的准备状态
测定模式时，一压SET键，便进入自动预置的准备状态，显示 「 」。此状态并没有进行压力设定装置的准备。在「 」 显示状态，同时压升键△和降键 ，可返回至测定模式。
PRESSURE
3. 输出形态的设定
对开关输出的输出形态，可任意设定。显示当时的输出形态。 一压降键 ，便在通常输出「 」和反向输出「 」之间切 换。
OUT
图A
型号表示的单位规格是“M”的场合，是固定在SI单位。无记号的 场合，参见P.47［单位切换机能］
1. 显示色的设定 选择LCD显示色。 变更显示色时，压升键或降键，可选择使用的显示色。
压力显示值
+ 0 施加压力
: 出厂时的显示值
: 显示值微调可能范围 注1)进行显示值微调时，压力设定值可以改变 –1 digit。
峰值保持·谷值保持机能 可以保持显示经常测定中的最大值和最小值。 峰值保持是压升键△1秒以上，则最大压力值闪动保持。解除 保持时，再压升键△1秒以上，就回复至被解除的测定模式。 谷值保持是压降键 1秒以上，则最小压力值闪动保持。解除保 持时，再压降键 1秒以上，就回复至被解除的测定模式。
2. 动作模式的设定
可选择开关动作模式。 表示当时被选择的动作模式。压升键或降键，可选择使用的 动作模式。
PRESSURE
PRESSURE
PRESSURE
PRESSURE
PRESSURE
OUT
2.5ms
OUT
20ms
PRESSURE
PRESSURE
」与当时的设
OUT
常开
交替显示
PRESSURE
PRESSURE
OUT
第1位
OUT
常闭
一压SET键，便显示下一个设定值，一压升键△或降键 ，便 进入数值变更模式。（参见数值设定的方法）
自动预置时设定的场合 1. 自动预置的准备状态
测定模式时，一压SET键，便进入自动预置的准备状态，显示 「 」。此状态并没有进行压力设定装置的准备。在「 」 显示状态，同时压升键△和降键 ，可返回至测定模式。
PRESSURE
3. 输出形态的设定
对开关输出的输出形态，可任意设定。显示当时的输出形态。 一压降键 ，便在通常输出「 」和反向输出「 」之间切 换。
OUT
图A
型号表示的单位规格是“M”的场合，是固定在SI单位。无记号的 场合，参见P.47［单位切换机能］
1. 显示色的设定 选择LCD显示色。 变更显示色时，压升键或降键，可选择使用的显示色。
压力显示值
+ 0 施加压力
: 出厂时的显示值
: 显示值微调可能范围 注1)进行显示值微调时，压力设定值可以改变 –1 digit。
峰值保持·谷值保持机能 可以保持显示经常测定中的最大值和最小值。 峰值保持是压升键△1秒以上，则最大压力值闪动保持。解除 保持时，再压升键△1秒以上，就回复至被解除的测定模式。 谷值保持是压降键 1秒以上，则最小压力值闪动保持。解除保 持时，再压降键 1秒以上，就回复至被解除的测定模式。
真空压力表说明书
( 进阶设定模式 )
1.硬体部分：主要装置与接收收置连接：主要装置第2 pin与接收装置的第3 pin；主要装置与接收装置连接：主要装置第3 pin与接收装置的第2 pin连接后通电。
2.软体部分：主要装置设定为CP-M，接收装置设定为CP-S。
4.完成程序:关闭电源后将输出1&输出2线断开后重新接电开机。
OK处若数字不动为复制失败。
在量测模式下同时按 键显示下列图示即归零动作，放开按键归零完成。
同时按下
在量测模式下同时按 +设定键设定值列显示ON为按键上锁。
在量测模式下同时按 +设定键设定值列显示OFF为按键解锁。
若按键上锁时设定值列依然显示设定值，按下任何键会出现LCK。
时间
时间
输出:ON 简易模式:气压设定值P，气压在大于P值 + 迟滞值时输出为ON，而气压小于气压设定值时输出为OFF。
模式设定-气压设定值-迟滞值-
-高压(1000kPa)单位为1kPa
-低压(100kPa)单位为0.1kPa
视窗模式:气压设定值H/L，气压在大于气压设定值H值 + 迟滞值或小于气压设定值L值时 时输出为OFF，而气压小于气压设定值L值+迟滞值时输出为ON。
模式设定-迟滞模式:气压设定值H/L，气压在大于气压设定值H时输出为ON，而气压小于气压设定值L时输出为OFF。
时间
时间
模式设定-迟滞值
同时按下 +设定键
同时按下 +设定键
0面板框尺寸单位:mm
支架尺寸单位:mm。
SMC真空表设置方法
产品名称:SMC真空表设置方法
SMCCORPORATION成立于1959年，总部设在日本东京都。
时至今日，SMC已成为世界级的气动元件研发、制造、销售商。
在日本本土更拥有庞大的市场网络，为客户提供产品及售后服务。
SMC 作为世界最著名的气动元件制造和销售的跨国公司，其销售网及生产基地遍布世界。
SMC产品以其品种齐全、可靠性高、经济耐用、能满足众多领域不同用户的需求而闻名于世。
在日本市场占有率已超过60%的SMC，通过分布于世界51个国家的海外子公司及分销商，将世界各国SMC产品的生产、销售连成一体，为用户提供直接、完善的服务。
SMC真空压力表 使用手册
Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。
1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。
2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。
按和键选择对应功能后按进入详细功能设置。
备注：部分功能为可选功能，根据型号而定。
特定型号下如果不包含某可选功能，对应位置显示。
全部功能列表：项目出厂设置F0：单位选择功能 ISE-Mpa,ZSE-KPa,Option P-psi F1：OUT1规格设定 迟滞模式，常开F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：显示精度设定 1/1000 F5：自动预设功能设定 手动模式F6：显示值校正 0% F7：省电模式选择 OFF F8：密码锁设定OFF1）F0-单位选择功能可选功能，部分型号无此功能。
单位不同，显示屏开显示的数值范围不同。
操作方法：按和键选择对应单位，按键确认。
测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。
按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。
压力设定状态：此状态下设定压力开关输出的ON/OFF 点。
以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。
smc真空压力表 说明书ZSE30-ISE30A CN.
■请勿在有可燃性气体·爆炸性气体的环境中使用
禁止
■请不要在发生静电的场所中使用
会造成系统不良及故障。可能导致火灾·爆炸。
此压力开关不具有防爆结构。
禁止
■在互锁回路中使用的情况下
·请设置由其他系统构成的(机械式保护功能等多重互锁回路。·检查设备是否正常作动
否则可能因误动作引发事故。
指示
指示
■维修保养时
※2
全法规外，这些内容也请务必遵守｡
※1 ISO 4414: Pneumatic fluid power -- General rules relating to systems
ISO 4413: Hydraulic fluid power -- General rules relating to systems
No.PS※※-OML0002CN-G
使用说明书
产品名称
数字式压力开关
形式/系列/型号
ZSE30A(F ISE30A
安全注意事项
2 8 10 11 14 14 17 18 21 21 24 24 24 26 27 30 30 31 32 34 35 36 37 37 39 41 43 44 47 48 49 56 56 58
型式表示·型号体系产品各部的名称及功能用语说明安装・设置设置方法配管方法配线方法压力的设定功能设定
什么是测试模式什么是功能选择模式出厂设定F1 OUT1的设定F2 OUT2的设定F0单位切换功能
F3响应时间的设定F4显示分辨率的设定F5自动预设功能的设定F6显示值微调的设定F7省电模式的设定F8密码输入的设定特殊功能的设定F90全功能的设定F97复制功能的选择F98输出确认其他设定维护
警告ቤተ መጻሕፍቲ ባይዱ
禁止
■请不要在发生静电的场所中使用
会造成系统不良及故障。可能导致火灾·爆炸。
此压力开关不具有防爆结构。
禁止
■在互锁回路中使用的情况下
·请设置由其他系统构成的(机械式保护功能等多重互锁回路。·检查设备是否正常作动
否则可能因误动作引发事故。
指示
指示
■维修保养时
※2
全法规外，这些内容也请务必遵守｡
※1 ISO 4414: Pneumatic fluid power -- General rules relating to systems
ISO 4413: Hydraulic fluid power -- General rules relating to systems
No.PS※※-OML0002CN-G
使用说明书
产品名称
数字式压力开关
形式/系列/型号
ZSE30A(F ISE30A
安全注意事项
2 8 10 11 14 14 17 18 21 21 24 24 24 26 27 30 30 31 32 34 35 36 37 37 39 41 43 44 47 48 49 56 56 58
型式表示·型号体系产品各部的名称及功能用语说明安装・设置设置方法配管方法配线方法压力的设定功能设定
什么是测试模式什么是功能选择模式出厂设定F1 OUT1的设定F2 OUT2的设定F0单位切换功能
F3响应时间的设定F4显示分辨率的设定F5自动预设功能的设定F6显示值微调的设定F7省电模式的设定F8密码输入的设定特殊功能的设定F90全功能的设定F97复制功能的选择F98输出确认其他设定维护
警告ቤተ መጻሕፍቲ ባይዱ
smc数显压力表设定方法
smc数显压力表设定方法SMC数显压力表设定方法。
SMC数显压力表是一种常用的压力测量仪器，广泛应用于工业领域。
正确的设定方法可以确保其准确度和稳定性，提高工作效率。
下面将介绍SMC数显压力表的设定方法，希望能对您有所帮助。
首先，确保SMC数显压力表的电源已接通，并且压力表已经连接到相应的管路上。
接下来，按照以下步骤进行设定：1. 检查零点。
在设定压力表之前，需要先检查压力表的零点。
将压力表放置在零压力状态下，观察数显屏幕上的数值是否稳定在零。
如果不稳定，需要进行调零操作，确保数显压力表的零点准确。
2. 设定量程。
根据实际测量需求，设定SMC数显压力表的量程。
量程设定是根据被测介质的最大压力来确定的，确保压力表的量程能够满足实际测量需求。
3. 调整显示单位。
SMC数显压力表通常可以显示不同的压力单位，如MPa、bar、psi等。
根据实际需要，选择合适的显示单位，并进行相应的设定。
4. 校准。
在设定完成后，需要进行校准操作。
将压力表连接到标准压力源上，调节压力源输出的压力值，观察数显压力表的显示数值是否与标准值一致。
如果不一致，需要进行校准调整，直到数显压力表的显示数值与标准值一致为止。
5. 确认设定。
在完成上述步骤后，需要再次确认数显压力表的设定是否准确。
可以通过连接到实际工作环境中进行实时测量，验证数显压力表的准确性和稳定性。
总结。
SMC数显压力表的设定方法并不复杂，但需要注意细节和准确性。
正确的设定可以保证压力表的准确度和稳定性，提高工作效率，确保生产安全。
希望以上介绍能够帮助您正确使用SMC数显压力表，并取得满意的测量结果。
真空表——调整方法说明书
型号表示的单位规格是“Mpa”。
模式设定
ቤተ መጻሕፍቲ ባይዱ
SMC-高精度数字式压力开关调整方法
ZSE30/ISE30系列
动作指示灯（绿）：
指示开关的动作状况 △升键： 模式及ON/OFF设定值的 增加。切成峰值显示模式 时使用。 SET键： 各模式的变更及设定值的 确定时使用。
LCD显示：
显示当时的压力状态，设 定模式的状态、被选择的 显示单位、错误模式的显 示。另外，还可进行红色 或绿色的单色显示，输出 时切换成红色和绿色的联 动显示，可选择2种颜色 的显示色。 ▽降键： 模式及ON/OFF设定值的 减少。切成谷值显示模式 时使用。
RESET操作： 同时压升键△及▽降键，起RESET功能的作用。 发生异常时的消除和零点清除时使用
各部分功能介绍
模式设定
初期设定 初期设定模式 连续按压SET键2s以上。显示就变成图A显示色的设定模式 按 SET 键2s以 上
型号表示的单位规格是“Mpa”。 1、显示色的设定 选择LCD显示色 变更显示色时，按压△键或▽键，可选择使用的显示色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。
1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。
2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。
按和键选择对应功能后按进入详细功能设置。
备注：部分功能为可选功能，根据型号而定。
特定型号下如果不包含某可选功能，对应位置显示。
全部功能列表：项目出厂设置F0：单位选择功能 ISE-Mpa,ZSE-KPa,Option P-psi F1：OUT1规格设定 迟滞模式，常开F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：显示精度设定 1/1000 F5：自动预设功能设定 手动模式F6：显示值校正 0% F7：省电模式选择 OFF F8：密码锁设定OFF1）F0-单位选择功能可选功能，部分型号无此功能。
单位不同，显示屏开显示的数值范围不同。
操作方法：按和键选择对应单位，按键确认。
测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。
按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。
压力设定状态：此状态下设定压力开关输出的ON/OFF 点。
以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。
当压力下降到设定值-迟滞（参见下图）以下时，开关输出变为OFF 。
按键进入OUT1规格设定设定输出类别-迟滞型/比较型 按和选择对应模式。
按确认交替显示输出类别设定值迟滞型比较型设定输出模式-常开模式/常闭模式 按和选择常开/常闭。
按确认交替显示输出模式设定值常开型 常闭型按键确认进入压力设定状态按键进入输出模式设定<操作方法>1、 压力设定状态进入方法 （1） 如上所述。
（2） 设定压力开关通电后自动进入测定模式。
测定模式下按键一次，进入压力设定状态。
2、 压力设定状态下，和设定值在屏幕上交替显示。
【注：为迟滞型常开输出模式时显示，迟滞型常闭输出模式时屏幕显示为； 比较型常开输出模式时显示（P1L ，P1H ），比较型常闭输出模式时屏幕显示为（n1L,n1H ）.】3、 按或可以更改设定值。
每按一次键，设定值增加一位。
长按键，设定值可持续增加。
每按一次键，设定值增加一位。
长按键，设定值可持续增加。
4、调好设定值后按键确定,进入迟滞设定。
5、按或可以更改设定迟滞值，按键确定,进入显示颜色设定。
6、3）、F2- OUT2输出规格设定：如果是两输出规格，请重复上述操作以完成OUT2设定。
按键确认进入显示颜色设定迟滞设定： 按和选择要设定的迟滞值，按确认交替显示显示颜色设定值显示颜色设定： 按和选择显示颜色模式，按确认按键确认返回功能选择模式交替显示迟滞设定值F1-OUT1输出规格设定完成4）、F3-响应时间设定：功能设定模式下选择F3，按进入响应时间设定。
5）、F4-显示精度设定：调整显示精度，用于消除末尾显示值跳动。
功能设定模式下选择F4，按进入显示精度设定。
按键进入响应时间设定响应时间设定： 按和选择响应时间值，按确认交替显示响应时间设定值按键确认返回功能选择模式F3-响应时间设定完成按键进入显示精度设定显示精度设定： 按和选择显示精度，按确认交替显示显示精度设定值按键确认返回功能选择模式F4-显示精度设定完成6）、F5-自动预置功能设定：此功能可在试运行条件下自动记录开关输出压力值。
功能设定模式下选择F5，按进入自动预置功能设定。
自动预置操作方法：1、 当F5-自动预置功能选择为“ON ”（automatic ）时，在测量模式下按键，进入自动预置状态，此时，屏幕显示“AP1”（对应OUT1）。
2、 再按键，屏幕显示“A1L ”，此时，让压力开关所在系统作动若干个循环，压力开关会自动记录压力变化并计算出最优的开关输出压力设定值，完成设定后屏幕显示“A2L ”。
3、 再按键进入“AP2”（对应OUT2）设定，设定方法同上。
4、 如果AP1或AP2无需自动预置，可同时按下和 1秒钟以上即可跳过。
7）、F6-显示值微调：此功能允许微调压力开关的当前显示值，调整范围为当前显示值的±5%功能设定模式下选择F6，按进入显示值微调。
自动预置功能设定： 按和选择自动预置功能状态， 按确认交替显示自动预置设定值按键确认返回功能选择模式F5-自动预置功能设定完成显示值微调：按和微调显示值，按确认；屏幕将交替显示[FSC]和调整比例（微调变化量与微调前显示值的比值）。
交替显示显示值微调设定值按键确认返回功能选择模式F6-显示值微调完成当屏幕显示[FSC]时，同时按下和键 1秒钟以上，微调值将被初始化（出厂设置）。
按键确认交替显示显示值微调 调整比例8）、F7-省电模式设定：省电模式下，当压力开关30s 无操作时，将会进入省电模式。
此时屏幕无显示，只有三个亮点闪烁。
按任意键可使屏幕显示当前压力值。
功能设定模式下选择F7，按进入省电模式设定。
9）、密码锁设定：此功能允许您在锁定键盘时追加密码，无此密码则无法解开键盘锁。
功能设定模式下选择F8，按进入密码锁设定。
密码更改方法参见第11页。
省电模式设定： 按和选择省电模式打开或关闭， 按确认；交替显示省电模式设定值按键确认返回功能选择模式F7-省电模式设定完成密码锁设定： 按和选择密码锁功能打开或关闭， 按确认；交替显示密码锁设定值按键确认返回功能选择模式F8-密码锁设定完成3、特殊功能设定部分 1）、F90-全部功能设定：全部功能可连续设定，无需每次都返回主菜单。
功能设定模式下选择F90，按进入全部功能设定。
2）、F97-复制功能：当压力开关的压力单位，对应压力范围相同时，一个压力开关中的压力、功能设定（不包括压力显示值微调）可被复制到其它压力开关中。
配线方法：关闭电源，将压力开关用专用线缆连接起来。
主压力开关为要复制的压力、功能设置数据的来源，是被复制对象； 从压力开关为压力、功能设置数据要复制到的目的地。
全部功能设定： 按和选择功能，按确认。
交替显示全部功能 设定值按下键2秒钟以上选择“OFF ”时 F8-密码锁设定完成选择“ON ”时设置每项功能按键设定返回功能选择模式测量模式变更为“OFF 后，”按键设定返回功能选择模式主压力开关从压力开关12N （N 最大为10）操作方法：在主压力开关的功能设定模式下选择F97，按进入复制功能设定。
复制功能设定：按和选择复制功能打开或关闭，按确认；交替显示复制功能设定值按键确认进入“复制准备”状态，即使断电也能保持按键开始复制主压力开关从压力开关发送/接收复制完成交替显示交替显示闪烁红色闪烁绿色按键可继续执行复制，“复制准备”状态即使断电也能保持同时按下和键1秒钟以上按键复制完成后，同时按下和键1秒钟以上F97-复制功能完成3）、F98-输出检查：此功能下可自由设定压力开关的输出状态，以确认输出是否正常。
在功能设定模式下选择F98，按进入输出检查。
F98-输出检查完成输出检查： 按和选择输出检查打开或关闭交替显示输出检查 设定值常规输出强制输出如果选择 A-常规输出 按键设定 返回功能 选择模式如果选择F-强制输出按键设定OUT1检查： 按和选择OUT1状态交替显示OUT1检查设定值强制OFF 强制ON如果有OUT2， 按键设定， 设定方法同上。
设定完成后按住键2秒钟以上，返回测量模式。
如果无OUT2， 将输出检查部分恢复为A-常规输出后， 按键设定。
返回功能选择 模式测量模式4）、F99-恢复出厂设置：用此功能将所有设置恢复为出厂设置。
在功能设定模式下选择F99，按进入恢复出厂设置。
4、其它辅助功能 1）、峰值/谷值显示：此功能可以显示压力开关从通电时起至当前时刻这段时间内压力开关检测到的最大压力和最小压力值。
峰值显示：按住键1秒钟以上，屏幕开始持续交替显示峰值压力和“Hi ”； 再按住键1秒钟以上，压力开关返回测量模式。
谷值显示：按住键1秒钟以上，屏幕开始持续交替显示谷值压力和“Lo ”； 再按住键1秒钟以上，压力开关返回测量模式。
2）、按键锁：此功能可在设定完成后将按键锁定，防止误操作。
操作方法：测量模式下，按住键5秒钟以上，直至屏幕显示当前按键锁定状态“LoC ”-锁定或“UnL ”-解锁；按或选择是否锁定按键，按键完成设定。
当按键锁带密码时，操作方法如下：① 按键锁定：按住键5秒钟以上，直至屏幕显示“UnL ”（按键未锁定）；按或选择“LoC ”（锁定按键），按键完成按键锁定。
② 按键解锁：按住键5秒钟以上，直至屏幕显示“LoC ”；按或选择“UnL ”，按键确定；此时，屏幕显示如右图，需要输入解锁密码。
③ 如果密码输入正确，屏幕显示“UnL ”，此时按任意键使按键锁解开，屏幕显示返回测量模式。
如果密码输入错误，屏幕显示“FAL ”后返回右图所示界面，要求重新输入密码；如果密码连续3次错误，屏幕显示“LoC ”，按键锁定。
④ 密码修改方法：出厂时出示密码为“000”。
执行上述①②③步至密码输入正确，屏幕显示“UnL ”时，同时按下两键5秒钟以上，直至屏幕显示“000”，此时可修改显示值为您想要的密码。
修改方法如下。
输出检查： 按和选择输出检查打开或关闭交替显示出厂设置设定值选择ON 时，所有设置恢复为出厂设置。
返回功能选择模式。
选择OFF 时，按键设定。
返回功能选择模式。
F99-恢复出厂设置完成5、错误显示与对策错误 名称错误显示报错原因处理对策过电流开关输出的负载电流超过80mA切断电源，检查输出部分电路，确保电流在80mA 以内后重新 开启电源残压 异常执行“清零”操作时供给压力不在±7%F.S.（混合压型±3.5%）范围内.供给压力在指定范围内时再执行“清零”操作压力超过额定范围上限值压力 异常压力超过额定范围下限值将压力调回额定范围以内复制功 能异常复制过程中发送或接受异常同时按住键1秒以上，返回到检测模式。
检测配线， 确认无异常后重试。
