SMC压力开关如何调 文档

文件No.PS※※-OMS0006CN-G数字式压力开关ZSE20(F)ISE20安全注意事项2型式表示・型号体系8产品各部位名称及功能10用语说明11安装·设置14设置方法14配管方法16配线方法18设定概要[测量模式] 20 压力设定21 3步设定模式22 简易设定模式24功能选择模式26功能选择模式说明26出厂设定26 F0 单位切换功能28 F1 OUT1的设定29 F3 数字滤波器的设定32 F4 自动预设功能的设定33 F6 显示值微调的设定35 F10 子画面的设定36 F11 显示分辨率的设定41 F80 省电模式的设定42 F81 密码输入的设定43 F82 线名输入的设定45 F90 全功能的设定46 F98 输出确认48 F99 恢复出厂设置49其他设定50维护54忘记密码的场合54故障一览表55规格62规格表62外形尺寸图64安全注意事项此处所示的注意事项是为了确保您能安全正确地使用本产品，预先防止对您和他人造成危害和伤害而制定的。

这些注意事项，按照危害和损伤的大小及紧急程度分为「注意」「警告」「危险」三个等级。

无论哪个等级都是与安全相关的重要内容，所以除了遵守国际规格(ISO/IEC)、日本工业规格(JIS)*1)以及其他安全法规*2)外，这些内容也请务必遵守｡*1) ISO 4414: Pneumatic fluid power -- General rules relating to systemsISO 4413: Hydraulic fluid power -- General rules relating to systemsIEC 60204-1: Safety of machinery -- Electrical equipment of machines (Part 1: General requirements)ISO 10218: Manipulating industrial robots-SafetyJIS B 8370: 空气压系统通则JIS B 8361: 油压系统通则JIS B 9960-1: 机械类的安全性-机械的电气装置（第1部：一般要求事项)JIS B 8433: 产业用操作机器人-安全性等*2) 劳动安全卫生法等注意误操作时，有人员受伤的风险以及物品破损的风险｡警告误操作时，有人员受到重大伤害甚至死亡的风险。

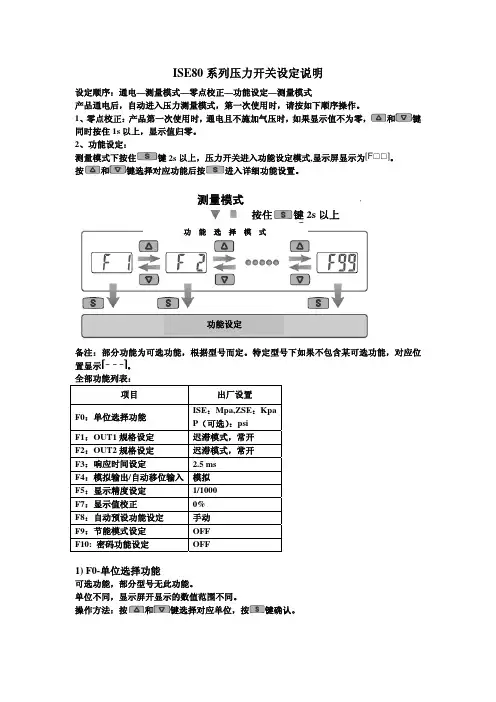

Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。

1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。

2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。

按和键选择对应功能后按进入详细功能设置。

备注：部分功能为可选功能，根据型号而定。

特定型号下如果不包含某可选功能，对应位置显示。

全部功能列表：项目出厂设置F0：单位选择功能 ISE-Mpa,ZSE-KPa,Option P-psi F1：OUT1规格设定 迟滞模式，常开F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：显示精度设定 1/1000 F5：自动预设功能设定 手动模式F6：显示值校正 0% F7：省电模式选择 OFF F8：密码锁设定OFF1）F0-单位选择功能可选功能，部分型号无此功能。

单位不同，显示屏开显示的数值范围不同。

操作方法：按和键选择对应单位，按键确认。

测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。

按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。

压力设定状态：此状态下设定压力开关输出的ON/OFF 点。

以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。

Digital Pressure SwitchOperation ManualZSE40A(F)/ISE40AThank you for purchasing the SMC ZSE40A(F)/ISE40A Series Digital Pressure Switch.Please read this manual carefully before operating the digital pressure switch and make sure you understand the digital pressure switch, its capabilities and limitations.Please keep this manual handy for future reference.To get information in detail for operating this product, refer to SMC website (URL ) or contact us.Indication light (Orange LED): Displays the switch operation condition.LCD display: Displays the current status of pressure, setting mode and error code.Four display modes can be selected to display always in red orgreen only, or changing from green to red, red to green according to the output status.button (UP): Selects the mode or increases the ON/OFF set value.Press this button to change to the peak display mode.button (DOWN): Selects the mode or decreases the ON/OFF set value.Press this button to change to the bottom display mode.button (SET): Press this button to change to either mode and to set a value.These safety instructions are intended to prevent hazardous situations and/or equipment damage.These instructions indicate the level of potential hazard with the labels of"Caution", " Warning" or "Danger". They are all important notes for safety and must be followed in addition to International standards (ISO/IEC), Japan Industrial Standards (JIS) and other safety regulations.OperatorInstallationMountingMount the optional bracket and panel mount adapter to the pressure switch.When the pressure switch is to be mounted in a place where water and dust splashes occur, insert a tube into the air-relieving port of the pressure switch.(Refer to "Tube attachment")Mounting with bracketFix the bracket to the pressure switch with the set screws M3x5L (2 pcs.) or M4x5L (2 pcs.) supplied.Apply a tightening torque of 0.5 to 0.7 Nm for the M3 set screws or 1.4 to 1.6 Nm for the M4 set screws .WiringConnection Make connection after turning the power e a separate route when connecting the wire ofthe Pressure switch.Malfunction stemming from noise may occur if the wire is installed in the same route as that of power or high-voltage cable.Be sure to ground terminal FG when using a commerically available switch-mode power supply.When the switch-mode power supply is connected to the Pressure switch,switching noise wil be superimposed and product specification can no longer be met. This can be prevented by inserting a noise filter, such as a line noise filter and ferrite core, between the switch-mode power supply and the Pressure switch, or by using a series power supply instead of the switch-mode power supply.Names of individual partsSet ON point and OFF point of the Pressure switch.Operation When the pressure exceeds a set value, the Pressure switch will be turned on.When the pressure falls below the set value by the amount of hysteresis or more, the Pressure switch will be turned off.The default setting of the output set value is the central value between the atmospheric pressure and the upper limit of the rated pressure range. If theoperation shown the right does not cause any problem, keep this operation setting.Switch ONP_1H_1Time [s]P r e s s u r e [P a ]<How to operate>button once in measurement mode.(2)[P_1] or [n_1] and set value are displayed in turn.Normal output Reversed outputbutton once to increase by one figure, and press it continuously to keep button once to decrease by one button to finish the setting of OUT1.[ Window comparator mode ]The Pressure switch turns on within a set pressure range (from P1L to P1H)during window comparator mode. Set P1L (switch lower limit) and P1H (switch At the time of shipment, the following settings are provided.If the setting is acceptable, keep it for use.To change setting, refer to SMC website (URL ) to get information in detail or contact us.[F 0] Unit conversion functionSame setting as [F 1] OUT1.At the output mode, Error detection mode can be selected.Display color is linked to the setting of OUT1, and can not be selected.Other parameter settingMeasurement modeThe measurement mode is the condition where the pressure is detected and indicated, and the switch function is operating.This is the basic mode, and other modes should be selected for setting change and other function setting changes.Function selection modeMeasurement modePeak/Bottom hold value indication Zero clear Key lockTo set each function the above in detail, refer to SMC website (URL ) to get information in detail or contact us.MaintenanceHow to reset the product after power cut or forcible de-energizing The setting of the product will be retained as it was before a power cut or de-energizing.The output condition is also basically recovered to that before a power cut or de-energizing, but may change depending on the operating environment.Therefore, check the safety of the whole facility before operating the product. If the facility is using accurate control, wait until the pressure switch has warmed up.(About 10 to 15 minutes)∗:Some functions are not available depending on part number. All functions are displayed with[F ] and followed with function description. If a function is not available for specified type, the function is displayed as [---].TroubleshootingError indication functionThis function is to display error location and content when a problem or an error occurs.SpecificationRefer to the product catalogue or SMC website (URL ) to get information about product specifications in detail.Outline with Dimensions (in mm)Refer to the product catalogue or SMC website (URL ) to get information about outline dimensions in detail.Akihabara UDX 15F, 4-14-1, Sotokanda, Chiyoda-ku, Tokyo 101-0021, JAPAN Phone: +81 3-5207-8249 Fax: +81 3-5298-5362URL Note: Specifications are subject to change without prior notice and any obligation on the part of the manufacturer.© 2009 SMC Corporation All Rights Reserved•Bracket A or D(Model: ZS-24-A/ZS-24-D)•Bracket B (Model: ZS-24-B)[01/N01 type][W1/WF1 type]button for 2[F 0]. Select to display the function setting to be changed, [F ].button for 2selection mode to return tomeasurement mode.。

数控机气路压力开关调节方法目前，我公司共使用四种型号的压力保护开关，分别是SMC的IS1000机械压力开关、GP46机械压力表带压力开关、ISE30型数显压力表压力开关和CKD的PPX型数显压力表压力开关。

一、各种压力开关的设定方法1、IS1000机械压力开关出线的一侧有一个小的旋钮，使用小一字螺丝刀通过调节此旋钮即可改变开关动作的压力值。

在压力开关一侧有一个红色的指示器，可以指示当前的压力设定值。

2、GP46压力表带压力开关设定动作压力是需要逆时针旋转取下压力表的透明保护罩，在压力表盘的下方有一个小的旋钮，使用小一字螺丝刀调节此旋钮即可调节压力开关的动作压力。

压力表上有一个绿色指针，此指针指示设定的动作压力。

注意在调好动作压力之后将压力表的保护罩再装上去。

说明：由于IS1000和GP46属于机械式压力开关，所以他们的动作压力指示器会存在0.05MPa以下的指示误差，还会存在0.08MPa的动作迟滞。

3、ISE30型数显压力表压力开关共有三个按键和一个显示窗口，三个按键分别为“△”、“SET”、“▽”，通过这三个按键可实现压力开关的设置。

持续按“SET”三秒以上即可进入主程序设置，第一个界面是选择压力单位，一般设置为“bar”，如果需要改变单位，通过“△”或 “▽”来改变。

设置到需要的单位后按“SET”进入下一级显示颜色设置。

显示颜色一般设置为“SOG”（ON时为绿色），如果要改变显示颜色同样是通过△”或 “▽”来改变。

显示颜色设置完成后按“SET”进入动作模式设定，一般设置为“HYS”（迟滞模式），继续按“SET”进入输出状态设定，一般设置为“NO”（常开状态）。

继续按“SET”进入响应时间设定，这里设置气压达到设置压力和输出动作信号之间的延时，单位为毫秒。

继续按“SET”进入自动预置设定，一般设置为“MAN”（手动模式，不能设置为“AUT”）。

再继续按“SET”退出主程序设置。

按一下“SET”会出现“P_1”和一个数字的交替闪烁，此数字即为压力开关的动作压力，按“△”或 “▽”可进入动作压力P值的设置界面，显示区显示压力值，且最后一位闪烁，此时通过“△”或 “▽”可以改变最后一位置，通过“SET”可以在不同数字位之间切换，再通过“△”或 “▽”改变当前闪烁的数字位的值。

Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。

1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。

2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。

按和键选择对应功能后按进入详细功能设置。

备注：部分功能为可选功能，根据型号而定。

特定型号下如果不包含某可选功能，对应位置显示。

全部功能列表：项目出厂设置F0：单位选择功能 ISE-Mpa,ZSE-KPa,Option P-psi F1：OUT1规格设定 迟滞模式，常开F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：显示精度设定 1/1000 F5：自动预设功能设定 手动模式F6：显示值校正 0% F7：省电模式选择 OFF F8：密码锁设定OFF1）F0-单位选择功能可选功能，部分型号无此功能。

单位不同，显示屏开显示的数值范围不同。

操作方法：按和键选择对应单位，按键确认。

测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。

按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。

压力设定状态：此状态下设定压力开关输出的ON/OFF 点。

以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。

文件No.PS※※-OMM0006-A 使用说明书产 品 名 称数字式压力开关型式/系列/型号ZSE40A(F)ISE40A目录安全注意事项 2 型式表示・型号体系 9 产品各部品名称及功能 11 用语的定义及用语集 12 安装・设置 15 设置方法 15 配管方法 17 配线方法 19 压力设定 21 什么是设定模式 21 功能设定 23 什么是功能选择模式 23 出厂设定 23 F0 单位切换功能 25 F1 OUT1的设定 26 F2 OUT2的设定 29 F3 响应时间的设定 31 F4 自动预设功能的设定 32 F5 模拟输出/自动移位输入的设定 34 F6 显示值微调整的设定 36 F11 分辨率的设定 37 F80 省电模式的设定 38 F81密码输入的设定 39 特殊功能的设定 40 F90 全功能的设定 40 F97 复制功能的选择 42 F98 输出确认 44 F99 恢复出厂设置 46 其他设定 47 维护 50 忘记密码的情况 51 故障的消除 52 规格 59 规格表 59 外形尺寸图 61安全注意事项这里所示的注意事项是为了能安全正确的使用本产品，预先防止对您和他人造成危害或损失。

为了表示这些事项的危险程度，将注意事项分成「注意」「警告」和「危险」三个等级。

请您也遵守和安全相关的其他重要内容，如国际规格(ISO/IEC)、日本工业规格(JIS)※1以及其他安全法规※2。

*1) ISO 4414: Pneumatic fluid power -- General rules relating to systemsISO 4413: Hydraulic fluid power -- General rules relating to systemsIEC 60204-1: Safety of machinery -- Electrical equipment of machines (Part 1: General requirements) ISO 10218-1: Robots for industrial environments—Safety requirements –Part 1: RobotJIS B 8370: 空气压系统通则JIS B 8361: 油压系统通则JIS B 9960-1: 机械类的安全性-机械的电气装置(第1部:一般要求事项)JIS B 8433-1: 工业机器人- 安全要求事项-第1部: 机器人等*2) 劳动安全卫生法 等注意: 错误操作时，人和设备可能受到损伤的事项。

ISE40-01-62L-M如何设定一．初始设定1.按“SET”键2S以上，直到显示“1no”。

当“1no”时开。

2.按“△”或“▽”选择out1输出模式。

（“1no”常开“1nc”常闭）设：1no3按“SET”键，再按“△”或“▽”选择out2输出模式。

（“2no ”常开，“2nc”常闭）设：2no4.按“SET”键，再按“△”或“▽”选择响应时间。

（“2.5”=2.5ms，“24”=24ms.“192=192ms”. “768”=768ms）在它们中间选一。

设：245.按“SET”键，再按“△”或“▽”选择“自动预置模式”或“手动预置模式”。

（“Aut”=自动预置模式，“nAn”=手动预置模式，设：nAn6.按“SET”键设定完毕。

二．手动压力设定1．手动设定模式在初始模式设定下，选择手动预置模式，并且按“SET”键，直到显示“P_1”(如上面选“1nc”，对应是“n_1”)。

2．输入out1⑴的设定点的值按“△”增加设定值，按“▽”减少设定值。

交替显示“P_1”和设定值，按“SET”键确认。

设：3（低压）3．输入out1⑵的设定点的值按“△”增加设定值，按“▽”减少设定值。

交替显示“P_2”和设定值，按“SET”键确认。

设：3（低压）4．输入out2⑴的设定点的值按“△”增加设定值，按“▽”减少设定值。

交替显示“P_3”和设定值，按“SET”键确认。

设：3.6（高压）5．输入out2⑵的设定点的值按“△”增加设定值，按“▽”减少设定值。

交替显示“P_4”和设定值，按“SET”键确认。

设：3.6（高压）三．单位设定1．按“△”键或按“▽”键，设定单位PR=KP或MP bRr=bar GF=Kg/c㎡inN=inHg PS=PS1nn=mmHg,按“SET”键确认。

四．上锁模式1．按住“SET”键或更长，当显示UnL时释放，按“△”键或按“▽”键，显示“LoC，”按“SET”键完成。

反之就是解锁。

SMC压力开关如何调文档SMC压力开关如何调试?针对我司客户对SMC压力开关的调试问题，我们做出了以下总结：问题一、客户：ZSE40F设置1no,2no时,当P1:-7.9,P2:-10.8,P3:-93.8,P4:-100时,信号灯输出混乱，请教是设置原因或产品质量问题?欧迅自动化设备回答:1:对于ZSE40F来说,当设置1no,2no时,在压力输出范围内红绿输出信号灯要亮. 2:压力值输出数值设置一般要求:P1﹤P2﹤P3﹤P4。

压力在P1至P2范围内绿灯亮，压力在P3至P4范围内红灯亮，相应的信号灯在范围外不亮。

3:你的开关应设置成P1:-100,P2:-93.8,P3:-10.8,P4:-7.9,相应设置1no，2no，若真空值为-95.0Kpa(P1:-100～P2:-93.8之间)左右时绿灯亮，这时红灯不会亮,若真空值为-9.0Kpa(P1:-10.8～P2:-7.9之间)左右时红灯亮，这时绿灯不会亮,若压力值在这两者各自的范围外，则信号灯输出恰恰相反。

4：你的压力值要这样设置，建议你使用真空压ZSE40(范围-101.3～10)更合适.问题二、客户：请教当ZSE40F设置成1nc，2nc时,是否信号灯就不亮?欧迅自动化设备简单的回答：设置1nc,2nc仅仅表示在设置范围内的输出灯不亮,在范围外的灯照样亮.问题三、客户：请教ZSE40的信号灯设置怎么与ZSE40F不一样,应如何设置?欧迅自动化设备简单的回答：1.压力开关ZSE40F,ISE40相对应的1no,2no为常开,1nc,2nc为常闭; 压力开关ZSE40(真空压)相对应的1no,2no为常闭,1nc,2nc为常开。

2：当设置成1nc，2nc时出现的为n1，n2，n3，n4，这时要求n1﹤n2﹤n3﹤n4，这时压力值在相对应的范围内会亮。

3：ZSE40(真空压)在n1和n4临界点的输出信号也不一样。

附一：SMC压力开关的使用一：使用环境1：适合流体：空气、非腐蚀性气体;2：使用温度：保存时0～50℃，工作时10～50℃。

SMC压力开关设定ISE40-01-62L-M如何设定一．初始设定1.按“SET”键2S以上，直到显示“1no”。

当“1no”时开。

2.按“△”或“▽”选择out1输出模式。

（“1no”常开“1nc”常闭）设：1no3 按“SET”键，再按“△”或“▽”选择out2输出模式。

（“2no ”常开，“2nc”常闭）设：2no4.按“SET”键，再按“△”或“▽”选择响应时间。

（“2.5”=2.5ms，“24”=24ms.“192=192ms”. “768”=768ms）在它们中间选一。

设：245. 按“SET”键，再按“△”或“▽”选择“自动预置模式”或“手动预置模式”。

（“Aut”=自动预置模式，“nAn”=手动预置模式，设：nAn6.按“SET”键设定完毕。

二．手动压力设定1．手动设定模式在初始模式设定下，选择手动预置模式，并且按“SET”键，直到显示“P_1”(如上面选“1nc”，对应是“n_1”)。

2．输入out1⑴的设定点的值按“△”增加设定值，按“▽”减少设定值。

交替显示“P_1”和设定值，按“SET”键确认。

设：3（低压）3．输入out1⑵的设定点的值按“△”增加设定值，按“▽”减少设定值。

交替显示“P_2”和设定值，按“SET”键确认。

设：3（低压）4．输入out2⑴的设定点的值按“△”增加设定值，按“▽”减少设定值。

交替显示“P_3”和设定值，按“SET”键确认。

设：3.6（高压）5．输入out2⑵的设定点的值按“△”增加设定值，按“▽”减少设定值。

交替显示“P_4 ”和设定值，按“SET”键确认。

设：3.6（高压）三．单位设定1．按“△”键或按“▽”键，设定单位PR=KP或MP bRr=bar GF=Kg/c㎡inN=inHg PS=PS1 nn=mmHg,按“SET”键确认。

四．上锁模式1．按住“SET”键或更长，当显示UnL时释放，按“△”键或按“▽”键，显示“LoC，”按“SET”键完成。

SMC压力开关如何调试?发表于：2019年07月30日17:02转发0针对我司客户对SMC压力开关的调试问题，我们做出了以下总结：问题一、客户：ZSE40F设置1no,2no时,当P1:-7.9,P2:-10.8,P3:-93.8,P4:-100时,信号灯输出混乱，请教是设置原因或产品质量问题?欧迅自动化设备回答:1:对于ZSE40F来说,当设置1no,2no时,在压力输出范围内红绿输出信号灯要亮. 2:压力值输出数值设置一般要求:P1﹤P2﹤P3﹤P4。

压力在P1至P2范围内绿灯亮，压力在P3至P4范围内红灯亮，相应的信号灯在范围外不亮。

3:你的开关应设置成P1:-100,P2:-93.8,P3:-10.8,P4:-7.9,相应设置1no，2no，若真空值为-95.0Kpa(P1:-100～P2:-93.8之间)左右时绿灯亮，这时红灯不会亮,若真空值为-9.0Kpa(P1:-10.8～P2:-7.9之间)左右时红灯亮，这时绿灯不会亮,若压力值在这两者各自的范围外，则信号灯输出恰恰相反。

4：你的压力值要这样设置，建议你使用真空压ZSE40（范围-101.3～10)更合适.问题二、客户：请教当ZSE40F设置成1nc，2nc时,是否信号灯就不亮?欧迅自动化设备简单的回答：设置1nc,2nc仅仅表示在设置范围内的输出灯不亮,在范围外的灯照样亮.问题三、客户：请教ZSE40的信号灯设置怎么与ZSE40F不一样,应如何设置?欧迅自动化设备简单的回答：1.压力开关ZSE40F,ISE40相对应的1no,2no为常开,1nc,2nc为常闭；压力开关ZSE40(真空压)相对应的1no,2no为常闭,1nc,2nc为常开。

2：当设置成1nc，2nc时出现的为n1，n2，n3，n4，这时要求n1﹤n2﹤n3﹤n4，这时压力值在相对应的范围内会亮。

3：ZSE40（真空压）在n1和n4临界点的输出信号也不一样。

附一：SMC压力开关的使用一：使用环境1：适合流体：空气、非腐蚀性气体；2：使用温度：保存时0～50℃，工作时10～50℃。

SMC压力开关如何调试？发表于：2019 年07 月30日17:02 转发0针对我司客户对SMC压力开关的调试问题，我们做出了以下总结：问题一、客户：ZSE40F设置1no,2no 时,当P1:-7.9,P2:-10.8,P3:-93.8,P4:-100 时，信号灯输出混乱，请教是设置原因或产品质量问题？欧迅自动化设备回答：1:对于ZSE40F来说,当设置1no,2no时,在压力输出范围内红绿输出信号灯要亮• 2:压力值输出数值设置一般要求:P1 < P2< P3< P4。

压力在P1至P2范围内绿灯亮，压力在P3至P4范围内红灯亮，相应的信号灯在范围外不亮。

3:你的开关应设置成P1:-100,P2:-93.8,P3:-10.8,P4:-7.9, 相应设置1no, 2no,若真空值为-95.0Kpa（P1:-100〜P2:-93.8之间）左右时绿灯亮，这时红灯不会亮,若真空值为- 9.0Kpa（P1:-10.8〜P2:-7.9之间）左右时红灯亮，这时绿灯不会亮,若压力值在这两者各自的范围外，则信号灯输出恰恰相反。

4：你的压力值要这样设置，建议你使用真空压ZSE40（范围-101.3〜10）更合适.问题二、客户：请教当ZSE40F设置成1nc, 2nc时,是否信号灯就不亮？欧迅自动化设备简单的回答：设置1nc,2nc 仅仅表示在设置范围内的输出灯不亮,在范围外的灯照样亮.问题三、客户：请教ZSE40的信号灯设置怎么与ZSE4OF不一样,应如何设置?欧迅自动化设备简单的回答：1.压力开关ZSE40F,ISE40相对应的1no,2no为常开,1 nc,2nc 为常闭；压力开关ZSE40滇空压）相对应的1no,2no 为常闭,1nc,2nc 为常开。

2：当设置成1nc，2nc 时出现的为n1，n2，n3，n4,这时要求n1< n2< n3< n4,这时压力值在相对应的范围内会亮。

Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。

1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。

2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。

按和键选择对应功能后按进入详细功能设置。

备注：部分功能为可选功能，根据型号而定。

特定型号下如果不包含某可选功能，对应位置显示。

全部功能列表：项目出厂设置F0：单位选择功能 ISE-Mpa,ZSE-KPa,Option P-psi F1：OUT1规格设定 迟滞模式，常开F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：显示精度设定 1/1000 F5：自动预设功能设定 手动模式F6：显示值校正 0% F7：省电模式选择 OFF F8：密码锁设定OFF1）F0-单位选择功能可选功能，部分型号无此功能。

单位不同，显示屏开显示的数值范围不同。

操作方法：按和键选择对应单位，按键确认。

测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。

按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。

压力设定状态：此状态下设定压力开关输出的ON/OFF 点。

以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。
