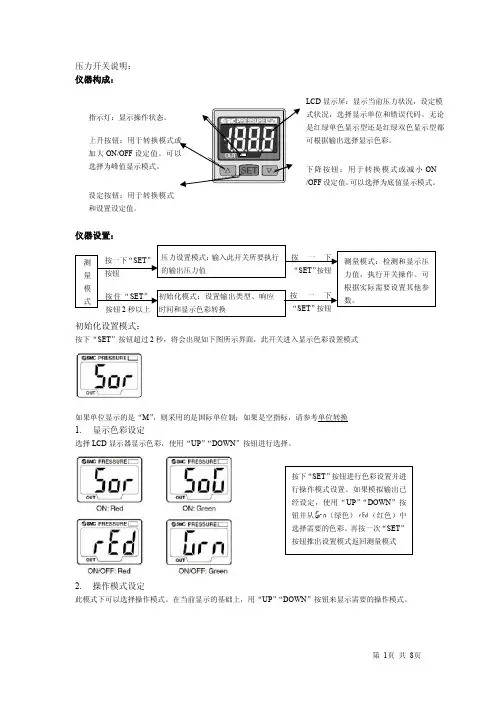

Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。

1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。

2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。

按和键选择对应功能后按进入详细功能设置。

备注：部分功能为可选功能，根据型号而定。

特定型号下如果不包含某可选功能，对应位置显示。

全部功能列表：项目出厂设置F0：单位选择功能 ISE-Mpa,ZSE-KPa,Option P-psi F1：OUT1规格设定 迟滞模式，常开F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：显示精度设定 1/1000 F5：自动预设功能设定 手动模式F6：显示值校正 0% F7：省电模式选择 OFF F8：密码锁设定OFF1）F0-单位选择功能可选功能，部分型号无此功能。

单位不同，显示屏开显示的数值范围不同。

操作方法：按和键选择对应单位，按键确认。

测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。

按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。

压力设定状态：此状态下设定压力开关输出的ON/OFF 点。

以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。

文書No.PS※※-OMF0002-C使用技术资料数字式压力开关机种名称ISE30 SeriesZSE30 Series型号/ Series目录安全上的注意 2 产品型号体系 7 产品各组成部分的名称及功能 8 产品各组成部分的名称及功能 8 安装·设置 9 设置方法 9 配管10 配线11 设定·调整13 初期设定13 压力设定16 功能设定18 规格19 规格表19 尺寸图20 附表23-1-安全上的注意为了安全正确的使用本产品，并防止对产品的使用者及他人造成危害或财产的损失，请仔细阅读产品本体及说明书上登载的相关重要内容。

请在理解以下的内容（标记·图形记号）后阅读本文，遵守记述的事项。

另外，也请详细阅读并理解相关元件·装置的说明书。

■标记的说明标 记标 记 的 意 思警告 误操作时，可能会造成使用者重伤甚至死亡的危害程度。

注意误操作时，有使用者被伤害*１的可能性，或者有物品损害 *２的可能性。

＊1：伤害是指，受伤、烫伤及触电等，不需要住院治疗或长期检查的受伤程度。

＊2：物品损害是指，涉及到房屋、财产等的损害。

■图形记号的说明图形记号意 义禁止（绝对不可以）。

具体的禁止内容在图形记号中或者图形记号附近，用图和文字揭示。

指示内容为强制行为（必须）。

具体的指示内容在图形记号中或者图形记号附近，用图和文字揭示。

■关于用途的限制●本产品希望使用在一般的FA 机器上。

请勿将本产品使用在直接与人命相关的机器・装置等 (*1)，以及由于误动作或故障会造成巨大损害的机器·装置上。

* 1∶直接与人命相关的机器·装置等是指以下的内容。

·生命维持装置或手术室用器械等医疗用机器·根据消防法，建筑基准法等各种法令承担相关义务的装置 ·与上述内容相近的机器·装置●本产品在与人身安全相关，及包含对维持公共机能有重大影响装置等的系统(*2)中使用时，由于系统的运用、维持、管理等需要特别的考虑(*3)，请事先与本公司的营业部门联系。

Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。

1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。

2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。

按和键选择对应功能后按进入详细功能设置。

备注：部分功能为可选功能，根据型号而定。

特定型号下如果不包含某可选功能，对应位置显示。

全部功能列表：项目出厂设置F0：单位选择功能 ISE-Mpa,ZSE-KPa,Option P-psi F1：OUT1规格设定 迟滞模式，常开F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：显示精度设定 1/1000 F5：自动预设功能设定 手动模式F6：显示值校正 0% F7：省电模式选择 OFF F8：密码锁设定OFF1）F0-单位选择功能可选功能，部分型号无此功能。

单位不同，显示屏开显示的数值范围不同。

操作方法：按和键选择对应单位，按键确认。

测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。

按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。

压力设定状态：此状态下设定压力开关输出的ON/OFF 点。

以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。

Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。

1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。

2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。

按和键选择对应功能后按进入详细功能设置。

备注：部分功能为可选功能，根据型号而定。

特定型号下如果不包含某可选功能，对应位置显示。

全部功能列表：可选功能，部分型号无此功能。

单位不同，显示屏开显示的数值范围不同。

操作方法：按和键选择对应单位，按键确认。

测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。

按键 进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。

压力设定状态：此状态下设定压力开关输出的ON/OFF 点。

以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。

当压力下降到设定值-迟滞（参见下图）以下时，开关输出变为OFF 。

按键进入OUT1规格设定设定输出类别-迟滞型/比较型 按和选择对应模式。

按确认交替显示输出类别设定值迟滞型 比较型设定输出模式-常开模式/常闭模式 按和选择常开/常闭。

按确认交替显示输出模式设定值常开型 常闭型按键确认 进入压力设定状态按键 进入输出模式设定<操作方法>1、 压力设定状态进入方法 （1） 如上所述。

SMC压力传感器调整说明书ZSE30AISE30A关键信息项：1、传感器型号：ZSE30A/ISE30A2、调整目的3、调整工具4、调整步骤5、安全注意事项6、故障排除方法1、引言本协议旨在为用户提供关于 SMC 压力传感器 ZSE30A/ISE30A 的详细调整说明，以确保其正常运行和准确测量压力。

11 适用范围本协议适用于 SMC 压力传感器 ZSE30A/ISE30A 的调整操作。

2、调整目的21 确保传感器测量精度通过调整，使传感器能够准确测量压力值，减少误差。

22 适应不同的工作环境和压力范围根据实际工作需求，调整传感器的参数，以适应各种工作条件。

23 优化传感器性能提高传感器的响应速度、稳定性和可靠性。

3、调整工具31 专用调试设备如 SMC 提供的特定调试工具或软件。

32 标准压力校验仪用于提供准确的压力标准值，以校准传感器。

33 螺丝刀等常用工具用于拆卸和安装传感器的外壳及相关部件。

4、调整步骤41 准备工作411 关闭相关设备的电源，确保操作安全。

412 将传感器从系统中拆卸下来，放置在干净、平稳的工作台上。

42 外观检查421 检查传感器外壳是否有损坏、变形等情况。

422 检查传感器的连接接口是否清洁、无异物。

43 连接调试设备431 将专用调试设备或软件与传感器正确连接。

432 按照调试设备的说明书进行设置和初始化。

44 压力校准441 使用标准压力校验仪向传感器施加不同的压力值。

442 观察传感器的输出值，并与标准压力值进行对比。

443 通过调试设备调整传感器的参数，使输出值与标准压力值相符。

45 功能测试451 对调整后的传感器进行功能测试，包括压力上升和下降时的响应情况。

452 检查传感器在不同压力范围内的稳定性和重复性。

46 安装与恢复461 将调整好的传感器安装回原系统。

462 开启相关设备的电源，检查传感器的工作状态是否正常。

5、安全注意事项51 在操作过程中，务必遵循相关的安全操作规程，防止发生意外事故。

Z/ISE30A 系列压力开关设定说明设定顺序：通电—测量模式—零点校正—功能设定—测量模式产品通电后，自动进入压力测量模式，第一次使用时，请按如下顺序操作。

1、零点校正：产品第一次使用时，通电且不施加气压时，如果显示值不为零，和键同时按住1s 以上，显示值归零。

2、基本功能设定：测量模式下按住键2s 以上，压力开关进入功能设定模式,显示屏显示为。

按和键选择对应功能后按进入详细功能设置。

备注：部分功能为可选功能，根据型号而定。

特定型号下如果不包含某可选功能，对应位置显示。

全部功能列表：项目出厂设置F0：单位选择功能 ISE-Mpa,ZSE-KPa,Option P-psi F1：OUT1规格设定 迟滞模式，常开F2：OUT2规格设定 迟滞模式，常开 F3：响应时间设定 2.5 ms F4：显示精度设定 1/1000 F5：自动预设功能设定 手动模式F6：显示值校正 0% F7：省电模式选择 OFF F8：密码锁设定OFF1）F0-单位选择功能可选功能，部分型号无此功能。

单位不同，显示屏开显示的数值范围不同。

操作方法：按和键选择对应单位，按键确认。

测量模式按住键2s 以上功 能 选 择 模 式功能设定2）F1-OUT1输出规格设定方法：此部分可设置输出类别（迟滞型/比较型）和输出模式（常开/常闭）设定。

按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式，屏幕显示F0F0-单位选择功能设定完成输出模式常开型 出厂时默认设置常闭型迟滞模式（出厂时默认设置） 压力输出迟滞（H-1）压力输出压力输出迟滞（H-1）压力输出比较模式（也称窗口比较模式） 迟滞模式（出厂时默认设置） 比较模式（也称窗口比较模式） 迟滞（H1） 迟滞（H1）迟滞（H1） 迟滞（H1）功能选择模式下按和至屏幕显示，然后按进入OUT1规格设定。

压力设定状态：此状态下设定压力开关输出的ON/OFF 点。

以迟滞型为例：输出方法：当压力超过设定值时，开关输出变为ON 。
