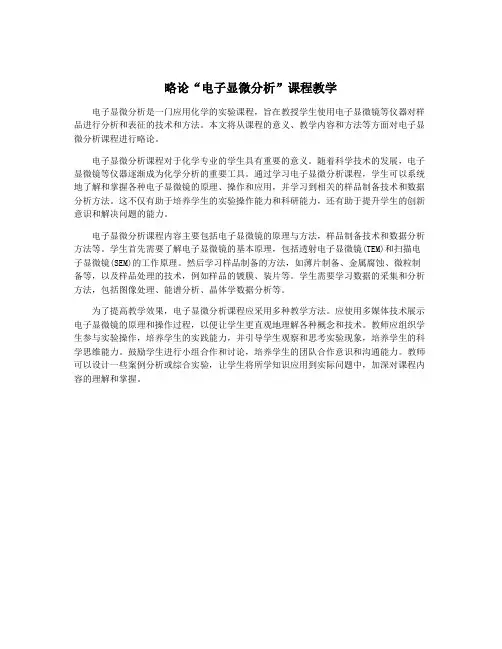

略论“电子显微分析”课程教学
电子显微分析是一门应用化学的实验课程，旨在教授学生使用电子显微镜等仪器对样品进行分析和表征的技术和方法。
本文将从课程的意义、教学内容和方法等方面对电子显微分析课程进行略论。
电子显微分析课程对于化学专业的学生具有重要的意义。
随着科学技术的发展，电子显微镜等仪器逐渐成为化学分析的重要工具。
通过学习电子显微分析课程，学生可以系统地了解和掌握各种电子显微镜的原理、操作和应用，并学习到相关的样品制备技术和数据分析方法。
这不仅有助于培养学生的实验操作能力和科研能力，还有助于提升学生的创新意识和解决问题的能力。
电子显微分析课程内容主要包括电子显微镜的原理与方法，样品制备技术和数据分析方法等。
学生首先需要了解电子显微镜的基本原理，包括透射电子显微镜(TEM)和扫描电子显微镜(SEM)的工作原理。
然后学习样品制备的方法，如薄片制备、金属腐蚀、微粒制备等，以及样品处理的技术，例如样品的镀膜、装片等。
学生需要学习数据的采集和分析方法，包括图像处理、能谱分析、晶体学数据分析等。
为了提高教学效果，电子显微分析课程应采用多种教学方法。
应使用多媒体技术展示电子显微镜的原理和操作过程，以便让学生更直观地理解各种概念和技术。
教师应组织学生参与实验操作，培养学生的实践能力，并引导学生观察和思考实验现象，培养学生的科学思维能力。
鼓励学生进行小组合作和讨论，培养学生的团队合作意识和沟通能力。
教师可以设计一些案例分析或综合实验，让学生将所学知识应用到实际问题中，加深对课程内容的理解和掌握。
电子探针显微分析电子探针显微分析（Electron Probe Microanalysis，简称EPMA）是一种用于材料分析的先进技术。
它结合了扫描电子显微镜（Scanning Electron Microscopy，简称SEM）和能谱仪，能够提供高分辨率的成分分析和元素分布图像。
电子探针显微分析的原理是利用电子束和样品之间的相互作用。
首先，电子束通过集束系统聚焦到样品表面，与样品发生相互作用。
这些相互作用包括：在样品表面产生的次级电子、背散射电子和散射电子。
次级电子是从样品表面弹出的电子，背散射电子是从样品内部产生的电子，散射电子是从相互作用点散射出的电子。
次级电子和背散射电子是电子显微镜的常规成像信号，这部分信号可以用来获得样品的表面形貌和显微结构。
而散射电子则包含了样品的化学信息，通过能谱仪可以对这些散射电子进行能谱分析，获得样品的元素组成。
电子探针显微分析既可以定性分析材料中的元素，也可以定量分析元素的含量。
电子探针显微分析在材料科学、地质学、环境科学等领域广泛应用。
它可以对金属、陶瓷、半导体、岩石等各种材料进行分析。
在材料科学研究中，电子探针显微分析可以用于分析材料中的微观缺陷、晶体结构和化学成分。
在地质学研究中，它可以用于分析岩石样品中的矿物成分和地球化学元素分布。
在环境科学研究中，它可以对大气颗粒物、水体中的溶解物等进行化学成分分析。
除了成分分析，电子探针显微分析还可以进行元素的显微分布分析。
通过调整电子束的扫描区域和扫描速度，可以获得样品中元素的分布图像。
这些图像可以用来研究材料的相分离、溶质迁移和化学反应等过程。
总之，电子探针显微分析是一种强大的材料分析工具。
它提供了高分辨率、高灵敏度的成分分析和元素分布图像，对于研究材料的结构和性质具有重要意义。
未来，随着技术的不断进步，电子探针显微分析将在更多领域展示其潜力和应用价值。
《电子显微分析》知识点总结第一讲电子光学基础1、电子显微分析特点2、Airy斑概念3、Rayleigh准则4、光学显微镜极限分辨率大小:半波长,200nm5、电子波的速度、波长推导公式6、光学显微镜与电子显微镜的不同之处:光源不同、透镜不同、环境不同7、电磁透镜的像差产生原因,如何消除与减少像差。
8、影响光学显微镜与电磁透镜分辨率的关键因素,如何提高电磁透镜的分辨率9、电子波的特征,与可见光的异同第二讲TEM1、TEM的基本构造2、TEM中实现电子显微成像模式与电子衍射模式操作第三讲电子衍射1、电子衍射的基本公式推导过程2、衍射花样的分类:斑点花样、菊池线花样、会聚束花样3、透射电子显微镜图像衬度,各自的成像原理。
第四讲TEM制样1、粉末样品制备步骤2、块状样品制备减薄的方法3、块状脆性样品制备减薄——离子减薄4、塑料样品制备——离子减薄5、复型的概念、分类第五讲SEM1、电子束入射固体样品表面会激发的信号、特点与用途2、SEM工作原理3、SEM的组成4、SEM的成像衬度:二次电子表面形貌衬度、背散射电子原子序数衬度、吸收电子像的衬度、X射线图像的衬度第六讲EDS与WDS1、EDS探测系统——锂漂移硅固体探测器2、EDS与WDS的优缺点第七讲EBSD1、EBSD的应用第八讲其它电子显微分析方法1、各种设备的缩写形式历年考题透射电镜的图像衬度有非晶样品质厚衬度, 薄晶体样品的衍射衬度, 相位衬度。
一、我校材料分析中心现有的两台场发射电子显微镜有哪些主要的功能附件？可以进行哪方面的分析工作？答:1、场发射扫描电子显微镜仪器型号: SUPRA 55 生产厂家:德国ZEISS功能附件:(1)配备Oxford INCA EDS设备,可以对5B-92U的元素进行微区成分定性、定量分析,包括点、线、面成分的分析;(2)配备HKL EBSD设备,可以对材料进行取向、织构及物相鉴定,晶体学结构分析,相位及相位差分析,应变分析;(3)配备拉伸弯曲台,可以在扫描电镜内对试样做拉伸、压缩与弯曲试验,同时原位观察组织变化。
电子行业电子显微分析1. 引言电子显微技术是一种通过利用电子束替代光束对样品进行放大和观察的高分辨率显微技术。
在电子行业，电子显微分析技术被广泛应用于材料检测、元器件分析和故障诊断等领域。
本文将对电子行业中的电子显微分析技术进行详细介绍。
2. 电子显微镜电子显微分析的核心工具是电子显微镜（Electron Microscope，简称EM）。
电子显微镜利用电子束替代光束，利用电子的波粒二象性以及电子与样品之间的相互作用来观察和分析样品的微观结构和成分。
主要包括传统的透射电子显微镜（Transmission Electron Microscope，简称TEM）和扫描电子显微镜（Scanning Electron Microscope，简称SEM）两种类型。
2.1 透射电子显微镜（TEM）透射电子显微镜能够提供非常高的分辨率，可以观察到纳米尺度的细节。
透射电子显微镜将电子束通过样品的薄片，然后通过透射的方式形成图像。
通过TEM可以观察到材料的微观晶格结构、晶体缺陷、原子排列等信息，对于研究材料的结构和性质非常有价值。
2.2 扫描电子显微镜（SEM）扫描电子显微镜则通过扫描电子束在样品表面形成图像。
SEM能够提供非常高的表面分辨率和三维观察能力，对于表面形貌的分析非常有用。
扫描电子显微镜可以用于观察材料的形貌、粒度分布、表面元素等信息。
3. 应用领域3.1 材料检测在电子行业中，材料的质量和性能对产品的稳定性和可靠性起着至关重要的作用。
电子显微分析技术可以对材料的微观结构和成分进行精确观察和分析。
通过TEM和SEM，可以观察和分析材料的晶体结构、晶界、位错等缺陷，从而评估材料的质量和性能。
3.2 元器件分析在电子行业中，各种元器件被广泛应用于电子产品中。
电子显微分析技术可以对元器件的结构和成分进行分析和观察。
通过观察材料的微观结构，可以判断元器件是否存在缺陷、磨损以及其他性能问题。
通过元器件的成分分析，可以确保元器件的质量和性能符合要求。
