电子显微分析方法

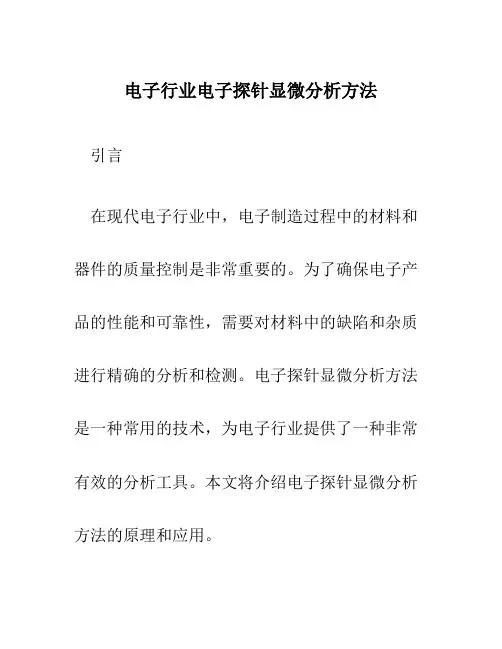

电子行业电子探针显微分析方法引言在现代电子行业中，电子制造过程中的材料和器件的质量控制是非常重要的。

为了确保电子产品的性能和可靠性，需要对材料中的缺陷和杂质进行精确的分析和检测。

电子探针显微分析方法是一种常用的技术，为电子行业提供了一种非常有效的分析工具。

本文将介绍电子探针显微分析方法的原理和应用。

电子探针显微分析方法的原理电子探针显微分析方法是利用高能电子束与物质的相互作用来进行材料分析的方法。

它基于电子束和样品之间的相互作用，通过分析电子束与样品相互作用后产生的信号，来获取样品的组成、结构和性质等信息。

电子探针显微分析方法主要包括以下几个方面：1.能谱分析：通过分析在样品与电子束相互作用后产生的X射线，可以得到样品的元素组成和含量等信息。

这对于分析材料中的杂质和控制样品的化学成分非常重要。

2.成分分析：通过对样品进行扫描，检测原子或化学组分的分布和浓度，可以评估材料的均一性和制备工艺的质量。

这对于确定电子器件中的材料特性和缺陷非常重要。

3.形貌分析：通过对样品表面的形貌进行观察和分析，可以评估材料的表面形态和结构特征。

这对于确定材料的纯度和表面处理效果非常重要。

4.结构分析：通过在样品表面刻蚀或切割，然后使用电子探针进行断面观察，可以获得材料内部结构的信息。

这对于评估材料的晶体结构和内部缺陷非常重要。

电子探针显微分析方法的应用电子探针显微分析方法在电子行业中有着广泛的应用，以下是一些常见的应用场景：1. 材料研究电子探针显微分析方法可以用于对新材料的研究。

通过对样品的成分分析和结构观察，可以评估材料的性能和潜在应用。

这对于新材料的开发和应用具有重要意义。

2. 电子器件制造在电子器件制造过程中，电子探针显微分析方法用于评估材料的质量和性能。

通过对电子器件中的材料进行成分分析和缺陷观察，可以提前发现潜在的故障和问题，并采取相应的措施来解决。

3. 故障分析当电子产品出现故障时，电子探针显微分析方法可以用于确定故障的原因和位置。

二硫化钼的电子显微分析的报告，600字
二硫化钼是一种非常常见的材料，它广泛应用于航空、航天、船舶、军工和其他领域。

二硫化钼由钼原子两两配对，形成Mo（S2）2核心结构。

本文将介绍电子显微分析中的一些常用方法，以及如何通过这些方法对二硫化钼进行分析。

一、X射线衍射(XRD)
X射线衍射是一种利用X射线技术测量受试样品晶体结构的分析方法，可以快速准确地确定样品的结构和性质。

X射线衍射在二硫化钼分析中可以使样品处理更加快速，有效地确定它的晶体学结构，这能够为实验室提供有用的信息，有助于进一步分析。

二、扫描电子显微镜（SEM）
扫描电子显微镜是一种精密的电子显微镜，它可以用来研究大小小于0.1微米的物体形状和细节。

可以将二硫化钼的样品放置在扫描电子显微镜的金属腔内，利用扫描电子显微镜来研究它的形状，从而推断出其相关物性信息。

三、X射线光电子能谱（XPS）
X射线光电子能谱是一种利用X射线技术对物质各种化学元素的谱图分析。

可以通过X射线光电子能谱，确定样品中元素的性质、比例等，为进一步分析提供有用信息。

四、Raman光谱
Raman光谱是一种用于表征物质结构的分析方法，它主要基于Raman散射原理。

可以使用Raman光谱对二硫化钼进行分
析，研究其结构变化等，以期获得更多有用信息。

综上所述，电子显微分析是了解二硫化钼的有效方法，包括X 射线衍射（XRD），扫描电子显微镜（SEM），X射线光电子能谱（XPS）和Raman光谱等。

通过这些方法，可以快速准确地了解二硫化钼的性质，从而帮助实验室完成进一步的专业分析工作。

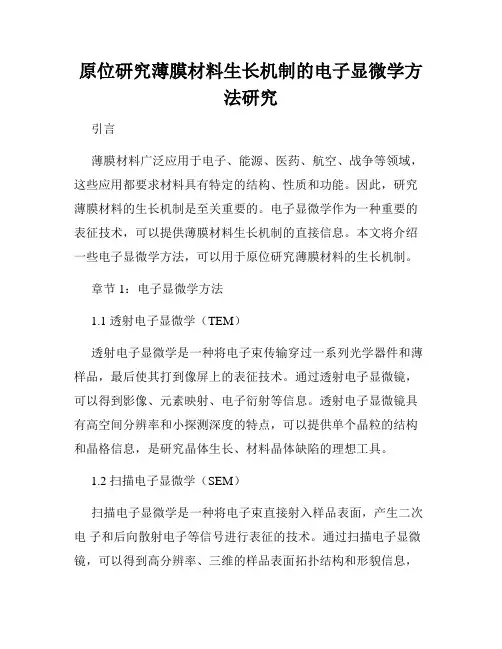

原位研究薄膜材料生长机制的电子显微学方法研究引言薄膜材料广泛应用于电子、能源、医药、航空、战争等领域，这些应用都要求材料具有特定的结构、性质和功能。

因此，研究薄膜材料的生长机制是至关重要的。

电子显微学作为一种重要的表征技术，可以提供薄膜材料生长机制的直接信息。

本文将介绍一些电子显微学方法，可以用于原位研究薄膜材料的生长机制。

章节1：电子显微学方法1.1 透射电子显微学（TEM）透射电子显微学是一种将电子束传输穿过一系列光学器件和薄样品，最后使其打到像屏上的表征技术。

通过透射电子显微镜，可以得到影像、元素映射、电子衍射等信息。

透射电子显微镜具有高空间分辨率和小探测深度的特点，可以提供单个晶粒的结构和晶格信息，是研究晶体生长、材料晶体缺陷的理想工具。

1.2 扫描电子显微学（SEM）扫描电子显微学是一种将电子束直接射入样品表面，产生二次电子和后向散射电子等信号进行表征的技术。

通过扫描电子显微镜，可以得到高分辨率、三维的样品表面拓扑结构和形貌信息，同时还可以进行元素分析和局部物性测试。

扫描电子显微镜具有灵敏的深度依赖性和高表面灵敏度，可以研究薄膜生长的成核、扩散和表面形貌演化。

1.3 原子力显微学（AFM）原子力显微学是一种将原子力探针通过电偶极作用与样品表面相互作用，利用探针划过样品表面及探针附近空间中结构信息的非接触式扫描技术。

通过原子力显微镜，可以得到高精度的表面形貌和机械性质信息，如纳米尺度的表面形貌、膜的厚度、力及生长速率等。

原子力显微镜具有高分辨率、高稳定性和对样品的非损伤性，可用于原位研究薄膜材料生长过程中的表面形貌和结构演变。

章节2：原位电子显微学研究薄膜材料生长机制2.1 稳态薄膜生长薄膜生长是材料制备的重要过程，能够直接影响薄膜的化学、结构和物理性质。

稳态薄膜生长是指在稳定的条件下进行薄膜的生长过程，其中，温度、压力、沉积速率等参数是稳定的。

透射电子显微学和扫描电子显微学可以用于研究稳态生长过程中的材料结构演变、晶体缺陷生成和表面形貌演化。

电子行业电子显微分析1. 引言电子显微技术是一种通过利用电子束替代光束对样品进行放大和观察的高分辨率显微技术。

在电子行业，电子显微分析技术被广泛应用于材料检测、元器件分析和故障诊断等领域。

本文将对电子行业中的电子显微分析技术进行详细介绍。

2. 电子显微镜电子显微分析的核心工具是电子显微镜（Electron Microscope，简称EM）。

电子显微镜利用电子束替代光束，利用电子的波粒二象性以及电子与样品之间的相互作用来观察和分析样品的微观结构和成分。

主要包括传统的透射电子显微镜（Transmission Electron Microscope，简称TEM）和扫描电子显微镜（Scanning Electron Microscope，简称SEM）两种类型。

2.1 透射电子显微镜（TEM）透射电子显微镜能够提供非常高的分辨率，可以观察到纳米尺度的细节。

透射电子显微镜将电子束通过样品的薄片，然后通过透射的方式形成图像。

通过TEM可以观察到材料的微观晶格结构、晶体缺陷、原子排列等信息，对于研究材料的结构和性质非常有价值。

2.2 扫描电子显微镜（SEM）扫描电子显微镜则通过扫描电子束在样品表面形成图像。

SEM能够提供非常高的表面分辨率和三维观察能力，对于表面形貌的分析非常有用。

扫描电子显微镜可以用于观察材料的形貌、粒度分布、表面元素等信息。

3. 应用领域3.1 材料检测在电子行业中，材料的质量和性能对产品的稳定性和可靠性起着至关重要的作用。

电子显微分析技术可以对材料的微观结构和成分进行精确观察和分析。

通过TEM和SEM，可以观察和分析材料的晶体结构、晶界、位错等缺陷，从而评估材料的质量和性能。

3.2 元器件分析在电子行业中，各种元器件被广泛应用于电子产品中。

电子显微分析技术可以对元器件的结构和成分进行分析和观察。

通过观察材料的微观结构，可以判断元器件是否存在缺陷、磨损以及其他性能问题。

通过元器件的成分分析，可以确保元器件的质量和性能符合要求。
