七章大比例尺地形图及其测绘

等高线平距与地面坡度
—地面坡度愈陡，则等高线平距愈小，地形图上的等高线愈密；反之，地面坡度愈缓，则等高线平距愈大，等高线愈稀。即等高线平距的大小与地面坡度成反比。
典型地貌
山丘和洼地山脊和山谷鞍部峭壁和悬崖
山脊和山谷的等高线表示
典型地貌的等高线表示
等高线的分类
§7-7 测图前的准备工作
图纸的准备绘制坐标格网展绘控制点检查控制点的展绘是否正确
§7-8 碎部测量的基本方法
碎部点的选择经纬仪测绘法等高线的勾绘碎部测图的注意事项
碎部点的选择
地物点的选择
地物点：表示地物的几何形状及位置的特征点。如地物的转折点、道路的交叉点、河岸线的转弯点以及独立地物的中心点等。
矩形分幅与编号（40cm×50cm）
以图幅西南角坐标X K坐标增量X 、Y ，在前面冠以地形图比例尺分母 M 并加圆括号作为矩形分幅的编号。
即 (M ) X K YK X Y
§7-6 视距测量
视距测量原理视距测量的观测与计算视距测量的误差及注意事项
小比例尺地形图(1:20万、1:50万、1:100万
比例尺的精度（下页）
比例尺的精度
概念
在测量工作中称相当于图上0.1mm的实地水平距离为比例尺精度。
比例尺精度的意义
按工作需要，多大的地物须在图上表示出来或测量地物要求精确到什么程度，由此可参考决定测图的比例尺；
当测图比例尺已决定之后，可以推算出测量地物时应精确的程度。
§7-2 地形图的比例尺
比例尺的概念
-图上任一线段的长度与地面上相应距离的实际水
平长度之笔。
比例尺的种类
数字比例尺图示比例尺

大比例尺地形图测绘

数字测图技术：利用全站仪、激光测距仪等设备进行野外数据采集，通过计算机处理得到数字地形图 3S集成技术：将遥感、全球定位系统和地理信息系统相结合，实现地形信息的快速获取和处理
无人机测绘技术
无人机测绘原理：利用无人机搭载高精度相机、激光雷达等设备进行地形测绘
无人机类型：固定翼无人机、多旋翼无人机等
划等提供依据。 ● 土地资源管理：大比例尺地形图测绘可以用于土地资源调查、土地利用规划、土地征收补偿等方面，帮助政府部门了解土地资源的分布、利用情况和变
化趋势。 ● 环境保护：大比例尺地形图测绘可以为环境保护提供基础数据，帮助环保部门了解地形、地貌、地物等特征，为环境监测、生态保护、污染治理等方面
提供依据。 ● 工程建设：大比例尺地形图测绘可以为工程建设提供基础数据，帮助工程师了解地形、地貌、地物等特征，为工程设计、施工建设等方面提供依据。 ● 军事领域：大比例尺地形图测绘可以为军事领域提供基础数据，帮助军事部门了解地形、地貌、地物等特征，为军事战略制定、战场环境分析等方面提
高精度定位技术发展
卫星导航系统：随着卫星导航系统的不断完善，大比例尺地形图测绘的定位精度得到了大幅提升。
实时动态差分定位技术：通过实时接收卫星信号并采用差分定位技术，提高了定位精度和可靠性。
惯性导航技术：利用惯性传感器进行导航，不受外界干扰，适用于复杂地形和恶劣环境。
灾害监测与预警
灾害监测：利用大比例尺地形图对自然灾害进行监测和预警预警系统：通过大比例尺地形图数据建立预警系统，提高灾害应对能力灾后评估：利用大比例尺地形图对灾后情况进行评估，为灾后重建提供依据灾害预防：通过大比例尺地形图数据，分析灾害易发区域，提出预防措施
大比例尺地形图测绘技术发展趋势

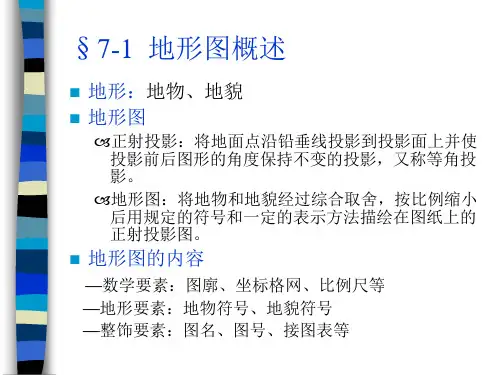

7.1-大比例尺地形图基本知识

图号一般采用该图幅西南角坐标的公里数
为编号，x坐标在前，y坐标在后，中间有短
线连接。
3
（2）数字顺序编号法
如果测区范围比较小，图幅数量少，可采用数字顺序编号法。
12
3
4
56
7
8
9 10 11 12
13 14 15 16
四、图廓和接合图表
1.图廓
图廓是地形图的边界线，有内、外图廓线之分。内图廓就是坐标格网线，也是图幅的边界线，用0.1mm细线绘出。
在图上主要表示地物平面位置的地形图，称为平面图。
一、地形图的比例尺
1．地形图比例尺的概念
地形图上任一线段的长度与它所代表的实地水平距离之比，称为地形图比例尺。
2．比例尺的种类
数字比例尺图示比例尺
（1）数字比例尺
数字比例尺是用分子为1，分母为整数的分数表示。
设图上一线段长度为d，相应实地的水平距离为D，则该地形图的比例尺为：
外图廓线为图幅的最外围边线，用0.5mm 粗线绘出。
内、外图廓线相距12mm，在内外图廓线之间注记坐标格网线坐标值。
3
2．接合图表
为了说明本幅图与相邻图幅之间的关系，便于索取相邻图幅，在图幅左上角列出相邻图幅图名，斜线部分表示本图位置。
五、地物符号
地形图上表示地物类别、形状、大小及位置的符号称为地物符号。
非比例符号只能表示物体的位置和类别，不能用来确定物体的尺寸。
3、半比例符号
地物的长度可按比例尺缩绘，而宽度按规定尺寸绘出，这种符号称为半比例符号。
用半比例符号表示的地物都是一些带状地物。
4、地物注记
对地物加以说明的文字、数字或特有符号，称为地物注记。

大比例尺地形图测绘与应用

应用领域
大比例尺地形图广泛应用于城市规划、建设、管理、土地利用、资源调查、环境保护等领域。通过大比例尺地形图，可以获取详细的地形和地物信息，为相关领域的决策提供科学依据。
02
大比例尺地形图测绘技术
传统测绘技术
平板仪测量
钢尺量距与水准测量
通过平板仪和纸质地图进行地形测量，精度较高但效率较低。
NKS
感谢观看
测绘的基本概念
测绘
测绘是指使用测量仪器和工具，通过实地勘测和数据分析，获取地球表面地形和地物的位置信息，并绘制成地图的过程。
大比例尺地形图
大比例尺地形图是指比例尺较大的地图，通常用于表示地形起伏和地物分布的详细情况。例如，1:500、1:1000、1:2000等比例尺的地图都属于大比例尺地形图。
某地区土地资源管理应用案例
01
应用背景
为了实现土地资源的合理利用和有效管理，某地区需要进行土地调查和
监测。
02
应用过程
利用大比例尺地形图为基础数据，结合遥感技术和地理信息系统（GIS）
技术，进行土地调查、地籍测量和动态监测等工作。
03
应用效果
提高了土地资源管理的科学性和效率，为土地规划、开发利用和保护提
05
案例分析
某城市大比例尺地形图测绘案例
测绘背景
随着城市发展，某市需要更新和补充大比例尺地形图资料，以满足城市规划、建设和管理的需求。
测绘过程
采用全球定位系统（GPS）进行控制测量，利用数字摄影测量和遥感技术获取地形数据，再通过专业软件进行数据处理和地图编制。
成果应用
该城市大比例尺地形图为城市规划、土地利用、基础设施建设等领域提供了重要的基础地理信息支持。
人工智能分析

地形图知识—大比例尺地形图的应用(水利水电工程测量课件)

′
AB直线的坐标方位角： ′
图解法
•ห้องสมุดไป่ตู้当精度要求不高时
• 可由量角器在图上直接量取其坐标方位角
AB的坐标方位角为： =
′
( + ′ ± °)

四、求图上某点的高程
点在等高线上
如果点在等高线上，
则其高程即为等高
线的高程
四、求图上某点的高程
点不在等高线上
B点相对于m点的高差

=
=
⋅
d ——图上量得的长度，mm
h——两端点间的高差，m
M——地形图比例尺分母
D——直线实地水平距离，m

坡度有正负号

“＋” 正号表示上坡，“－”负号表示下坡

常用百分率（%）或千分率（‰）表示
二、图上两点间的水平距离
已知点A，B在所示位置
解析法
• 先求出图上A、B两点坐标 ( , ) 和 ( , )
• 然后按坐标反算，计算AB的水平距离
=
( − ) + ( − )
二、图上两点间的水平距离
已知点A，B在所示位置
图解法
• 两脚规在图上直接卡出A、B两点的长度
• 再与地形图上的直线比例尺比较
也可用比例尺直接在图上量取
三、求图上某直线的坐标方位角
′
AB直线的坐标方位角： ′
解析法
• 如果A、B两点的坐标已知
• 可按坐标反算公式计算AB直线的坐标方位角

−

=
=
−

三、求图上某直线的坐标方位角
大比例尺地形图的应用
一、求图上某点的坐标
已知点A在所示位置，如何得知图上点A的坐标

大比例尺地形图的基本知识及其测绘精品PPT课件

三、地形图的图名、图号、图廓及接合图表 1、图名
地形图的图名为本图幅的名称，一般以本图幅内主要的地面命名，注记在外图廓上方的中央。
白吉树村 15.0-10.0
西面角坐标为
x=15.0km， y=10.0km。
2、图号为了便于测绘、管理和使用地形图，需要将各种比例
尺的地形图进行统一分幅、编号。图号就是该图幅相应分幅方法的编号，注于图幅正上方、图名的下方。
大比例尺地形图常采用正方形分幅的方法，
1:5000
1:2000
1:1000
1:5000
正方形分幅及面积
比例尺
1:5000 1:2000 1:1000 1:500
图幅大小 /cm×cm 40×40 50×50 50×50 50×50
实地面积 /km2 4
1
0.25
0.0625
1:5000图幅每平方公里内的分幅数图幅数
10.2541164
64
16
大比例尺地形图的编号常用的有以下几种方法：
（1）坐标编号法
采用该图图廓西南角的
坐标公里数来编号，x坐标在前，y坐标在后，中间有
短线连接。
（2）数字顺序编号法
如果测区范围比较小，图幅数量少，可采用数字顺序编号法。
12 3 4
56 78
911 1 01 2
1 1 15 1
2、比例尺精度
地形图上0.1mm的长度所代表的实地水平距离，称为比例
尺精度，用ε表示，即 0.1M 几种常用地形图的比例尺精度如下表所示。
比例尺
1:5000
1:2000
1:1000
1:500
比例尺精度/m
0.50
0.20

第十章大比例尺地形图测绘

yA)
yP
yA
c ot
yB cot (xB cot cot
x
A
)
（2）距离交会法
A、B、P按逆时针编号，则
xP xA a cos( AB )
yP
yA
a sin( AB
)
பைடு நூலகம்
α A
a α A
P
β B
P b B
（3）方向距离交会法
xP yP
xA yA
S cos(BP S sin( AB
§8.1 大比例尺地形图测绘概述
1、大比例尺地形图测绘的概念
地形图测绘，又称地形测量。其目的主要是获得各种不同比例尺地形图。
大区域：1:500～ 1:5万地形图多用数字航测成图小区域： 1:500～ 1:5万地形图多采用地面数字测图小于1:5万比例尺的地形图则根据较大比例尺地形图及各种资料缩绘而成。大比例尺地形图测绘是指1:500～ 1:5000比例尺地形图的测绘。
) )
arcsin SAB sin
S
SAB (xA xB )2 (xA xB )2
BP BA
BA
arc tan
yA xA
yB xB
P
γ
S
αBP
A
B
3 直角坐标法
xM yM
xA SAM yA SAM
c os sin
AB AB
当P点在AB的左侧时，则
xP yP
测站为中心，以平均视线长度的1.2倍为半径的正六边形，据此可估算出每平方公里内地形控制点的数目。
比例尺
图根点数/Km2 （常规测图）
图根点数/Km2 （数字测图）
1:500 150 64

大比例尺地形图测绘的基本方法

二、勾绘等高线（白纸测图） 1、首先描绘出地性线（山脊线、山谷线）； 2、再在相邻碎部点之间内插出等高线的点； 3、对照实地勾绘等高线。
基本等高距的规定
表9-11
比例尺
丘陵基本等高距（m）
山地基本等高距（m）
1 500 0.5 0.5
六、资料的整理
8.6 数字测图概述
视频全站仪草图法 PDA数字测图法
§8.6 数字测图概述
测站A
◆A、B坐标和高程以及测站数据预置于全站仪内。
◆测站A安置全站仪，后视B；
● 将全站仪内数据文件输入计算机，经测图软件处理、编辑成数字化地形图。
1
对于不能依比例尺表示的地物，在地形图上是以相应的地物符号表示在地物的中心位置上。
2
建筑物轮廓凹凸小于图上0.4mm，可以舍去凹凸部分，用直线表示其整体轮廓。一般房屋甚至0.6mm的凹凸部分都可以舍去。
3
综合取舍的度很多时候需测绘人员酌情处理。
4
一、测绘地物的综合取舍原则
8.3 地物的测绘方法
8.3 地物的测绘方法
安置仪器：在控制点A安置经纬仪，量取仪器高。
3、立尺：立尺员把塔尺立到地形、地貌特征点上。东大道坚5 5.40 5.35 （1）地物特征点取“轮廓转折点”。（2）地貌特征点取“地性线上坡度或方向变化点”。
地貌特征取点方法
记录、计算：记录上述观测值，按视距测量公式计算出点1的水平距离D和高程H。
● 测点P放置棱镜，对P点进行坐标测量，全站仪自动记录P点的三维坐标 (测点代码须输入)，逐点观测。
全站仪野外数字化测图流程图
全站仪控制点成果预置于机内
电子平板 (便携机)

多大的比例尺地形图要求体现坟

多大的比例尺地形图要求体现坟

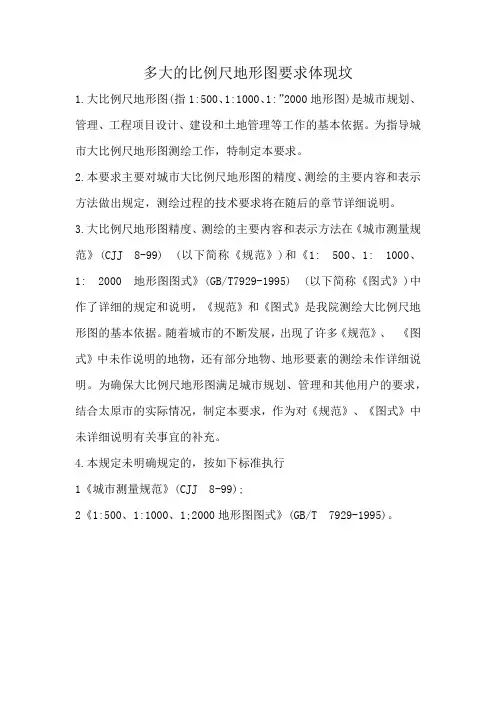

1.大比例尺地形图(指1:500、1:1000、1:”2000地形图)是城市规划、管理、工程项目设计、建设和土地管理等工作的基本依据。

为指导城市大比例尺地形图测绘工作，特制定本要求。

2.本要求主要对城市大比例尺地形图的精度、测绘的主要内容和表示方法做出规定，测绘过程的技术要求将在随后的章节详细说明。

3.大比例尺地形图精度、测绘的主要内容和表示方法在《城市测量规范》(CJJ 8-99) (以下简称《规范》)和《1: 500、1: 1000、1: 2000 地形图图式》(GB/T7929-1995) (以下简称《图式》)中作了详细的规定和说明，《规范》和《图式》是我院测绘大比例尺地形图的基本依据。

随着城市的不断发展，出现了许多《规范》、《图式》中未作说明的地物，还有部分地物、地形要素的测绘未作详细说明。

为确保大比例尺地形图满足城市规划、管理和其他用户的要求，结合太原市的实际情况，制定本要求，作为对《规范》、《图式》中未详细说明有关事宜的补充。

4.本规定未明确规定的，按如下标准执行
1《城市测量规范》(CJJ 8-99);
2《1:500、1:1000、1;2000地形图图式》(GB/T 7929-1995)。

工程测量技术-大比例尺地形图测绘

32 56
32-56-Ⅳ 32-56-Ⅳ
-Ⅰ -Ⅱ
(1:1000) (1:1000)
Ⅰ Ⅱ 32-56-Ⅳ
-Ⅳ
Ⅲ Ⅳ (1:1000)
57
58
32-56-Ⅳ-Ⅲ-Ⅲ
(1:500)
图幅西南角坐标公里数编号法举例：
图幅西南角坐标公里数 x—y
1:5000图
坐标取至1km
如 32-56
1:2000、1:1000图
500 550
6 82.76
600 650
4 81.58
5 83.83
700 750
测图仪器简介
常用的测图仪器有大平板仪、中平板仪、小平板仪、经纬仪、光电测距仪、全站仪等。本节重点介绍大、中、小平板仪的构造及平板仪安置。
大平板仪由平板、照准仪、和若干附件组成。
照准仪由望远镜、竖盘和直尺组成。
等高线注记
一般高程点及注记
a.一般高程点 b.独立性地物的高程
一般房屋混--房屋结构 3--房屋层数
25
a
0.5 163.2
b
75.4
混3
6.3.2 地貌表示法
定义：地面上相同高程的相邻点连成的闭合曲线。
350 340 330
320
340 350
330
320
等高距与等高线平距
等高距 h ：相邻等高线的高差
照准仪图板
圆水准器
对
点
器
定向罗盘
对点器可使平板上的点与相应的地面点安置在同一铅垂线上。定向罗盘用于平板的粗略定向。圆水准器用于整平平板
大平板仪照准头
竖盘读数显微镜
望远镜制动螺旋竖盘水准管微动螺旋
