地质构造和地质图

是否是褶皱和断层是地质构造,然后比如褶皱基本形态的背斜,它的构造地貌是山地?而断层的地堑的构造地貌就是谷地??
岩层或岩体经地球内力引起的机械运动而发生变形与变位称为地质构造。

地质构造主要有水平构造、倾斜构造、褶皱构造、断裂构造四种。

构造地貌由地球内力作用直接造就的和受地质体与地质构造控制的地貌。

要区分这两个定义，首先要清楚地貌是指地表起伏的形态，如山地、平原、河谷、沙丘、大陆架、海沟等。

因此构造地貌是指由岩层或岩体经构造运动所控制的地表形态，侧重于地表形态。

而地质构造是指岩层或岩体经地球内力引起的机械运动而发生变形与变位，是指岩层或岩体的变形与变位（或形态位置）。

地质构造——岩层或岩体（对象）——形态位置
构造地貌——地表（对象）——地貌
褶皱和断层是地质构造，褶皱使岩层发生弯曲，使岩层形态呈背斜或向斜。

而在地球表面，由于岩层弯曲，导致地表也弯曲不平，形成山地等地貌，这就是构造地貌。

断层是地质构造中的断裂构造，是指岩层的断层，断层后使岩体的形态呈地堑、地垒状态，都属于地质构造。

而岩层的断裂后形成的地堑导致地球表面形态下陷，成谷地形态，这是构造地貌。

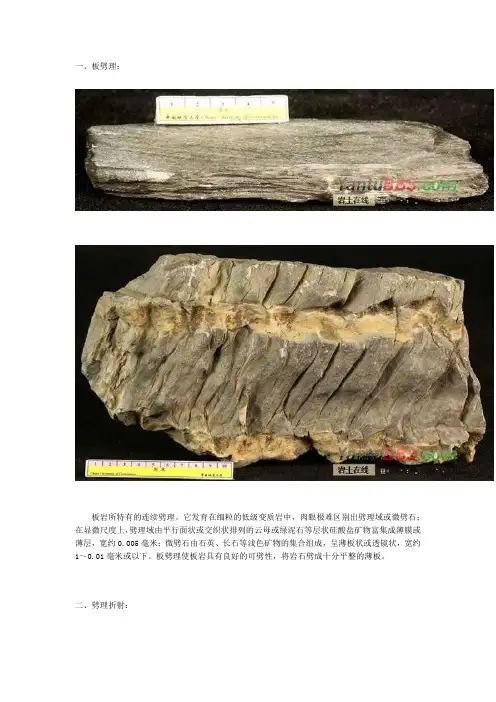

一、板劈理：板岩所特有的连续劈理。

它发育在细粒的低级变质岩中，肉眼极难区别出劈理域或微劈石；在显微尺度上，劈理域由平行面状或交织状排列的云母或绿泥石等层状硅酸盐矿物富集成薄膜或薄层，宽约0.005毫米；微劈石由石英、长石等浅色矿物的集合组成，呈薄板状或透镜状，宽约1～0.01毫米或以下。

板劈理使板岩具有良好的可劈性，将岩石劈成十分平整的薄板。

二、劈理折射：强弱相间的岩层中,强硬层中的劈理和软弱层中的劈理以不同角度与层理相交，强硬层中为间隔劈理，与层理交角较大；软弱层中为连续劈理，与层理交角较小。

三、矩形石香肠：白云岩中的硅质条带拉断形成矩形石香肠，反映硅质能干层（强硬层）与白云岩软弱层之间的高粘性差。

（石香肠构造，各位可还记得～）不同力学性质互层的岩系受到垂直或近垂直岩层的挤压而形成。

软弱岩层被压向两侧塑性流动，夹在其中强硬岩层不易塑性变形而被拉断，构成平面上呈平行排列的长条状块段，即石香肠。

在被拉断的强硬岩层的间隔中，或由软弱层呈褶皱楔入，或由变形过程中分泌出的物质所充填。

四、透镜状石香肠：灰岩中相对强硬的白云岩形成的透镜状石香肠构造。

香肠体的两端有分泌的方解石充填，示压溶作用的存在。

五、挠曲：在水平或平缓的岩层中，由一般岩层突然变陡而表现出的膝状弯曲，或是由于岩层翘曲或其他和缓变形所形成的弯曲。

六、膝状褶皱：以早期板劈理为变形面发生褶皱，由左到右褶皱形式发生变化，既由膝状-箱状-圆弧状渐变过渡。

七、膝折：由一系列互相平行的膝折带组成的尖棱褶皱，称为膝折褶皱；两翼平直，转折端尖棱。

八、平缓褶皱：平缓褶皱是指翼间角小于180°、大于120°的褶皱。

九、开阔褶皱：翼间角为120°～70°的褶皱。

十、 W型对称褶皱：为石英岩中的W型对称褶皱。

中部褶皱较紧闭，向两侧逐渐开阔，褶皱转折端加厚，翼部减薄。

十二、不对称Ｎ型褶皱：不同褶皱层的褶皱形态的变化，强硬的硅质层（石英岩）具典型的相似褶皱的特点，较软弱的铁质层（富磁铁矿层）为顶厚褶皱。

构造地质图、构造分区图、构造纲要图[导读]构造地质图：构造分区图是为了表达矿床的生成与沉积作用、构造变动和岩浆活动等的关系及它们彼此之间的关系。

相同或不同的构造特点的图件，是编制构造岩相图或岩相古地理图的底图，有时候可直接作为成矿规律图的底图，特别是中比例尺图纸。

构造地质图：构造地质图是为了表达矿床的生成与沉积作用、构造变动和岩浆活动等的关系及它们彼此之间的关系。

相同或不同的构造特点的图件，是编制构造岩相图或岩相古地理图的底图，有时候可直接作为成矿规律图的底图，特别是中比例尺图纸。

一、以同比例尺区域地质图为底图，综合利用区域褶皱、断裂、岩浆岩分布图及岩石成份分布等资料及物化探资料，采用地质历史发展与地质力学相配合的分析方法进行编制。

二、褶皱构造：在填绘有岩性分布及岩层产状要素的地图上，其褶皱形态已明显表示出来，无需再用特定的构造符号加以表示。

在不够清晰醒目时，则以不同图例的梭形线条表示背斜或向斜的轴线。

褶曲轴线的颜色要以同旋回期的颜色来表达。

在资料允许的条件下，地层产状要素可以用稀密度不同的彩色等高线来表示不同的倾斜度，同时表明产状要素符号。

三、断裂构造包括深断裂、大断裂、构造缝合线，一般断层及由广泛发育的小型错动和裂隙组成的强裂隙带等。

这些构造也是经常控制岩浆岩、金属矿田或矿床分布的重要空间，因此在图上均应表示。

（一）深断裂和大断裂皆属发育时间长，可经几个地址时期，在空间上又延长极远且可穿过几个构造层的强烈错断地带。

一般在地台上复有盖层的地区，对深、大断裂的确定，根据某些人的意见，深断裂属于切割基底，包括华力西以前各个时期形成的基底大断裂。

而大断裂则属于并不切入基底而只切穿盖层的断层，不论其长度有多大，皆名之为大断裂。

由于二者有时隐伏，有时出露，其生成时代亦不尽相同。

因此在图上应以特定的色调和线条分别表示。

由于隐伏断裂曾被厚度不等的沉积物所掩盖，因此需用间接手段进行推测。

推测隐伏深断裂带的标志：地貌特征、中或新生代盆地线状排列或连串的重迭凹地、岩层的挠折、同时沉降的褶皱轴（褶皱系统的横向或斜交沉降带）、连串的岩浆岩体、强烈的蚀变带、现状排列的岩墙、单位裂隙度的显著增高，这些标志的一种或几种交替成单个线状排列，此外，物探异常以及隐伏断裂带两侧分布的沉积岩相、沉积物厚度、构造线、构造类型、岩浆活动类型的不同或显著不同。

二、地质构造及地质图I.名词解释叮1．地质构造P23构造运动引起地壳岩石变形和变位，这种变形、变位被保留下来的形态被称为地质构造。

2．地质作用P24是指由自然动力引起地球（最主要是地幔和岩石圈）的物质组成、内部结构和地表形态发生变化的作用。

3．绝对年代法P25是指通过确定地层形成时的准确时间，依此排列出各地层新、老关系的方法。

4．相对年代法P25是通过比较各地层的沉积顺序、古生物特征和地层接触关系来确定其形成先后顺序的一种方法。

5．褶皱构造P32在构造运动作用下，岩层产生的连续弯曲变形形态。

6．背斜P32岩层弯曲向上凸出，核部地层时代老，两翼地层时代新。

正常情况下，两翼地层相背倾斜。

7．向斜P32岩层弯曲向下凹陷，核部地层时代新，两翼地层时代老。

正常情况下，两翼地层相向倾斜。

8．节理P35是指岩层受力断开后，裂面两侧岩层沿断裂面没有明显的相对位移时的断裂构造。

9．断层P37是指岩层受力断开后，断裂面两侧岩层沿断裂面有明显相对位移时的断裂构造。

10．地质图P43是把一个地区的各种地质现象，如地层、地质构造等，按一定比例缩小，用规定的符号、颜色和各种花纹、线条表示在地形图上的一种图件。

II.单项选择题（在下列各题中选最佳答案，将其代码填在括号中）叮1．岩层产状是指（）。

P31A.岩层在空间的位置和分布B.岩层在空间的延伸方向C.岩层在空间的倾斜方向D.岩层在空间的倾斜程度2.岩层的倾角表示（）。

P31A.岩层面与水平面相交的夹角B.岩层面与水平面相交的交线方位角C•岩层面最大倾斜线与水平面交线的夹角D•岩层面的倾斜方向P34A .直立褶曲B .平卧褶曲C .倾斜褶曲D .倒转褶曲10. 地层对称重复，中间老，两边新，地层界线平行延伸，表示该地区存在 （）。

P32A .水平背斜B .水平向斜C .倾伏背斜 11. 节理延伸方向与岩层延伸方向一致时，叫做（A .倾向节理B .斜交节理C .走向节理12. 节理按成因分为原生节理A .冷缩节理B .张节理 13. 正断层是指断层的（ A .上盘相对向上运动C .下盘相对向下运动 14. 逆断层是指断层的（ A .下盘相对向上运动 C .上盘相对向下运动D ． D . ）倾伏向斜）。

4.4 地质构造与地质构造图的判读一、基础知识地质构造是指地壳中的岩层地壳运动的作用发生变形与变位而遗留下来的形态。

主要是褶皱与断层。

1.什么是褶皱？在地壳运动产生的强大挤压作用下，岩层会发生塑性变形，产生一系列的波状弯曲，叫做褶皱。

2.褶皱的基本单位是褶曲，即褶皱的一个弯曲。

褶曲有两种基本的形态，一种是背斜，一种3.思考分析：背斜成谷、向斜成岭的原因。

背斜顶部因受张力常被侵蚀成谷地向斜槽部受挤压不易被侵蚀反成山岭4.简述断层的形成原因：当地壳运动产生的强大压力和张力，超过了岩石的承受能力时，岩体就会破裂。

岩体发生破裂后，如果两侧的岩体沿断裂面发生明显的位移，就形成了断层。

5.断层与构造地貌：大断层常形成裂谷或陡崖，如东非大裂谷。

断层一侧相对上升的岩块叫地垒，常成为山岭或高地，如庐山、泰山断层一侧相对下降的岩块叫地堑，常成为谷地或低地，如渭河平原、汾河谷地断层线上岩石破碎，易被风化侵蚀成沟谷、泉、湖泊拓展提升一：地质构造的实践运用（找水、找矿、工程建设等）背斜是良好的储油、气构造；且在工程上，利于建隧道。

向斜是良好的储水构造；且在工程上，利于建大坝。

断层处易于找泉水；但大型工程建设应避开断层带。

注意：背斜是良好的储油构造，但背斜并不都储存油；向斜良好的储水构造，但向斜的岩层里不一定都有水。

拓展提升二：了解地质剖面图的判读技巧地质图分为剖面图和平面图，在阅读时要分清是平面图还是剖面图，然后根据以下步骤进行阅读分析-------3看。

1．看图例、比例尺----------通过图例可以了解图示地区出露哪些岩层及其新老关系。

----------看比例尺可以知道缩小的程度。

2．看岩层----判断岩石类型、岩层新老关系、地质构造及发展演变A. 判断岩石类型根据岩石的特征-------沉积岩具有层理构造，可能含有化石，如石灰岩、砂岩、页岩等；变质岩具有片理构造，如大理岩、板岩、石英岩、片麻岩等。

根据岩石成因-----岩浆通道内形成岩浆岩（喷出岩与侵入岩）沉积岩与岩浆的接触面上形成的是变质岩B. 判断岩层新老关系（1）根据地层层序规律确定：沉积岩是受沉积作用形成的，因而一般规律是岩层越老其位置越靠下；岩层越新，其位置越靠上（接近地表）。

二、地质构造及地质图Ⅰ.名词解释1.地质构造P23构造运动引起地壳岩石变形与变位,这种变形、变位被保留下来的形态被称为地质构造。

2.地质作用P24就是指由自然动力引起地球(最主要就是地幔与岩石圈)的物质组成、内部结构与地表形态发生变化的作用。

3.绝对年代法P25就是指通过确定地层形成时的准确时间,依此排列出各地层新、老关系的方法。

4.相对年代法P25就是通过比较各地层的沉积顺序、古生物特征与地层接触关系来确定其形成先后顺序的一种方法。

5.褶皱构造P32在构造运动作用下,岩层产生的连续弯曲变形形态。

6.背斜P32岩层弯曲向上凸出,核部地层时代老,两翼地层时代新。

正常情况下,两翼地层相背倾斜。

7.向斜P32岩层弯曲向下凹陷,核部地层时代新,两翼地层时代老。

正常情况下,两翼地层相向倾斜。

8.节理P35就是指岩层受力断开后,裂面两侧岩层沿断裂面没有明显的相对位移时的断裂构造。

9.断层P37就是指岩层受力断开后,断裂面两侧岩层沿断裂面有明显相对位移时的断裂构造。

10.地质图P43就是把一个地区的各种地质现象,如地层、地质构造等,按一定比例缩小,用规定的符号、颜色与各种花纹、线条表示在地形图上的一种图件。

Ⅱ.单项选择题(在下列各题中选最佳答案,将其代码填在括号中)1.岩层产状就是指( )。

P31A.岩层在空间的位置与分布B.岩层在空间的延伸方向C.岩层在空间的倾斜方向D.岩层在空间的倾斜程度2.岩层的倾角表示( )。

P31A.岩层面与水平面相交的夹角B.岩层面与水平面相交的交线方位角C.岩层面最大倾斜线与水平面交线的夹角D.岩层面的倾斜方向3.当岩层界线与地形等高线平行时,岩层就是( )。

P30A.缓倾岩层B.陡倾岩层C.水平岩层D.直立岩层4.岩层产状记录为145∠5时,表示岩层的走向为( )。

P32A. 5°B.145°C.35°D.175°5.岩层产状记录为S45°E∠15°S时,表示岩层倾向为( )。

地质构造与地质图识别本章要点本章主要讲述了地质构造的基本概念与相关知识，介绍了地质图的阅读等内容，其中地质年代、岩层铲状、各种构造的识别与工程评价是本章重点。

学习目标通过学习本章内容，了解地质年代的识别方法，掌握各种地质构造的特点和工程评价，学会阅读地质图。

现代地质学认为，地壳被划分成许多刚性的板块，而这些板块在不停地彼此相对运动。

这种地壳运动，引起海陆变迁，产生各种地质构造，形成山脉、高原、平原、丘陵、盆地等基本地貌形态。

地质构造是地壳运动的产物，是岩层或岩体在地壳运动中，由于构造应力长期作用使之发生永久性变形变位的现象。

地质构造大大改变了岩层和岩体原来的工程地质性质，影响岩体稳定，增大岩石的渗透性，为地下水与运动和富集创造了良好的场所。

因此，研究地质构造不但有阐明和探讨地壳运动发生、发展规律的理论意义，而且有指导工程地质、水文地质、地震预测预报工作和地下水资源的开发利用等生产实践的重要意义。

3.1 地史的基本知识3.1.1地史一、地质年代地质年代又称为地质时代，是指各种地质事件(如地层的形成)发生的时代和年龄，它包括两方面的含义：一是指地质事件发生距今的实际年数，称为绝对地质年代。

二是指地质事件发生的先后顺序，称为相对地质年代。

地壳发展演变的历史叫做地质历史，简称地史。

地球的年龄至少有45.5亿年。

查明地质事件发生（或地质体形成）的时代和先后顺序是十分重要的，前者称为绝对地质年代，后者称为相对地质年代。

要了解一个地区的地质构造、地层的相互关系，以及阅读地质资料和地质图件时，必须具备地质年代的知识。

1、绝对地质年代绝对地质年代，又称为同位素地质年龄，单位以百万年计。

它是依据岩石中所含放射性元素及其蜕变产物的比例，用衰变常数（半衰期）进行计算和确定。

2、相对地质年代相对地质年代是依据地层形成的顺序和生物演化规律的原理来划分和确定，分别叫做地层层序律和生物层序律。

3、地质年代表通过对全世界各地区地层剖面的划分和对比，综合岩石同位素年龄测定和古生物研究资料，结合我国实际，将地球发展演化的历史，按从新到老的顺序，进行系统性的排列，编制而成的年表，称为地质年代表，见表3-1。

地质构造大全（有现场照片可以看）
照片名称：不整合2
照片名称：印模
照片名称：固流褶皱
照片名称：捕虏体3
照片名称：捕虏体4
照片名称：斜层理3
照片名称：方解石
照片名称：水平层2
照片名称：水平层1
照片名称：析离体
照片名称：水平层4
照片名称：水平层5
照片名称：水平岩层
照片名称：溶洞
照片名称：石英核幔构造1
照片名称：碎裂岩
照片名称：火炬状节理
照片名称：缝合线
照片名称：纹层
照片名称：贝壳
照片名称：长石扭折
照片名称：韵律
照片名称：风暴岩
照片名称：张裂2
照片名称：断层30
照片名称：断层20
照片名称：断层角砾
照片名称：直断层1
照片名称：破碎带
照片名称：云母纽褶
照片名称：逆断层
照片名称：阶步
照片名称：千糜岩
照片名称：云母鱼
照片名称：旋转斑2
照片名称：漂亮斑
照片名称：旋转碎斑
照片名称：旋转斑6
照片名称：碎斑5
照片名称：韧变形1
照片名称：韧变形17
照片名称：韧变形20
照片名称：韧变形2
照片名称：韧变形18
照片名称：韧变形25
照片名称：韧变形37
照片名称：韧变形3
照片名称：韧变形5
照片名称：韧变形51
照片名称：韧变形53。

第二章地质构造与地质图第1节地壳运动及地质作用的概念一、地壳运动的概念（一）地壳运动的特点地壳在地质历史中，受地球内外动力地质作用的影响，不断地运动和演变。

由于物质的运动，引起地壳内部和外部各方面的矛盾斗争，从而促使地壳内的结构不断变化和发展，这种引起地壳结构改变的运动称地壳运动，地壳运动的结果，形成地壳表面各种不同的地质构造形态，因此，又把地壳运动称为构造运动。

地震、火山喷发是剧烈的地壳运动，能给人们留下深刻的印象，但它们发生的次数少，持续时间短暂，缓慢而长期的地壳运动使岩石发生变形和变位，其结果称为地壳构造。

地壳运动具有如下特征：1地壳运动的普遍性与长期性。

整个地壳都处于长期不断的运动之中。

从空间上看，地壳的任何一个区域都发生着运动。

从时间上看，从古至今，地壳时刻也未停止过运动。

例1：旅大附近、荣城、漳州和雷州半岛等地的古海滩都已高出现代海平面80~40m。

广州东南七星岗有海滩破坏痕迹，现在已远离海边数10km 。

例2：据研究，我国舟山群岛、台湾岛与海南岛在第四纪早期都是与大陆相连的，后来，由于台湾海峡地壳下沉才与大陆分开的。

例3：在海拔4300m喜马拉雅山夏希邦马峰发现身长10多m的西藏鱼龙化石：在1亿8000万年~700万年，阿尔卑斯山~喜马拉雅山一带为一巨大的内海—古地中海，后来由于地壳上升，才形成了横贯东西的高大山脉阿尔卑斯山~喜马拉雅山山脉。

例4：低地之国—荷兰，1682年有人在海边一块巨石上刻下当时海面标记，至1953年，标记已沉入海平面以下1.3m，说明该地以0.47cm/y速度下降，使荷兰1/4国土低于海平面，荷兰人为了生存，不断加高海堤高度。

上述足以证明地壳运动是普遍的长期不断的，只是时代越老保存越少，我们难以了解而已。

2 地壳运动的方向性。

升降运动可通过大地水准测量来发现：芬兰南部沿海以0.1~0.4cm/y的速度上升，而丹麦西部沿海以0.1cm/y的速度下降。

水平运动用大地三角测量来查明，如美国旧金山附近圣安德斯断层在1882年~1946年作了定时测量，结果发现断层西盘主要向WN方向运动，平均速度1cm/y。
