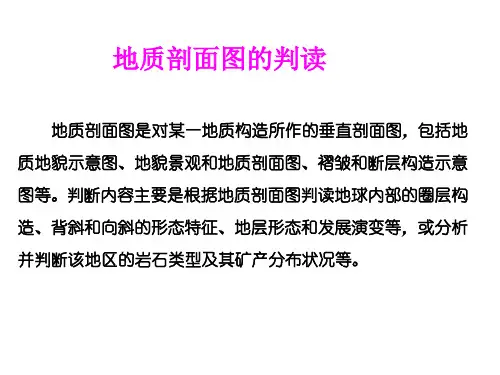

图表攻之高考地理中地质剖面图的突破（详解版一）今日话题地质剖面图是对某一地质构造所作的垂直剖面图，包括地质地貌示意图、地貌景观和地质剖面图、褶皱和断层构造示意图等。
判断容主要是根据地质剖面图判读地球部的圈层构造、背斜和向斜的形态特征、地层形态和发展演变等，或分析并判断该地区的岩石类型及其矿产分布状况等。
对于地质剖面图，如何判读？2009--2017年高考都是如何考查的？掌握本期容，地质剖面图方面的高考一定会顺利突破哟。
【判读技巧】地质剖面图既可以体现静态的结构特征，也可以反映动态的演变过程。
正确判读的关键是明确各种地质构造、地壳运动和岩石圈物质循环过程。

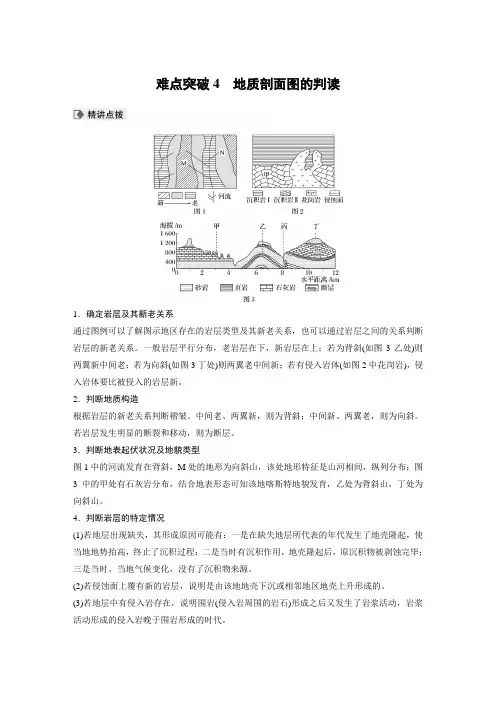

1.岩层新老关系的判断方法(1)根据地层层序律确定：一般岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。
如图1中Ⅲ岩层位置靠下，岩层较老；Ⅰ岩层位置靠上，岩层较新。
(2)根据生物进化规律判断；由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。
(3)根据岩层的接触关系确定，岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。
如图1中Ⅳ岩层形成晚于其所切穿的岩层Ⅲ和Ⅱ。
变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。
2.地质构造的判断方法(1)看岩层是否连续，褶皱由连续的褶曲组成。
如图3中的乙、丙为由连续的褶曲组成的褶皱。
(2)看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常成山岭(如图3中乙)；岩层向下弯曲一般为向斜，未侵蚀前常成谷地或盆地(如图3中丙)。
(3)看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最可靠的依据。
(4)看岩层是否受力破裂且沿断裂面有明显的相对位移，即岩块是否有相对上升或下降运动，如图1中Ⅱ处、图3中甲处均为断层。
若只有破裂而无位移，只能称为断裂而不能称为断层。
3.地壳运动性质的判断方法(1)褶皱、断层的存在说明经历了地壳的水平(或垂直)运动。
如图1中的断层，岩层未发生弯曲，说明经历了垂直运动；图2中的褶皱、图3中的褶皱和断层，都说明该地经历了水平挤压作用。
(2)有沉积岩层或沉积物说明经历了沉积作用且沉积时地势低洼，也可能伴随着下降运动。
如图1中左侧岩层Ⅰ的存在。
图2、图3中的各岩层都说明经历了沉积作用。
(3)若某个年代的岩层缺失，说明该年代该地区地壳上升没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，后来该地地壳上升，形成的岩层又被侵蚀掉。

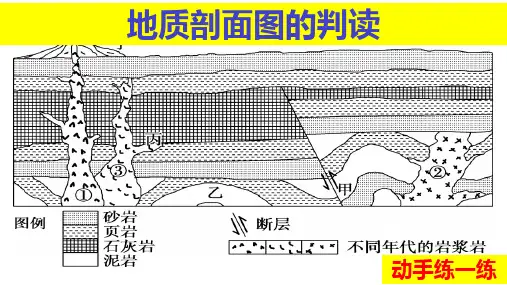

下图为“某地区的地质剖面示意图”。
读图回答1～2题。
1.地质构造和岩层形成的先后顺序是A.甲乙丙B.乙丙甲C.丙乙甲D.丙甲乙答案: B 读地质剖面示意图，乙为断层，该断层形成后，发生岩浆活动，形成岩浆岩丙，之后才形成沉积岩甲。
2.在地质演化过程中，形成褶皱的次数是A.1B.2C.3D.4答案: B 图中有多个侵蚀面，当侵蚀面与岩层界面相交，不是平行关系时，说明岩层发生完全变形，形成皱褶构造，图中有两处侵蚀面与岩层界面相交，所以在地质演化过程中，形成的褶皱的次数是2次。
下图示意平顶海山的形成过程。
读图，回答第3题。
3.平顶海山( )A.为褶皱山B.由沉积岩构成C.顶部形态由力作用塑造D.随着板块的移动没入水下3.D [由图可知，平顶海山为岩浆喷发形成的火山，由岩浆岩构成，A、B项错误；由图中阶段Ⅰ到阶段Ⅲ变化可知，平顶海山的相对高度变小，顶部面积变大，是风浪侵蚀造成的，是外力作用塑造，C项错误；由图中阶段Ⅰ到阶段Ⅲ变化可知，岩石圈下降导致平顶海山没入水下，D项正确。
]下图为某河谷地址、地貌剖面图，图中地层年代由①到③变老。
图中阶地(用T 表示，数字下标表示阶地的级数)指由河流作用形成的高出洪水位的阶梯状地貌。
此河段阶地主要由于地壳抬升形成。
完成4～5题。
4.对河谷处的地质构造类型两侧地壳抬升幅度的判断，正确的是( )A.向斜东侧大B.背斜东侧小C.向斜西侧大D.背斜西侧小5.矿产调查发现，在此河段的河床沙中有某种贵重金属矿产，但由于河水深不宜开采。
图中所示地点可能找到这种贵重金属矿物的是( )A.甲B.乙C.丙D.丁4.C5.B [第4题，河谷处最外侧是石灰岩、向里依次是页岩、砂岩，河谷处岩层地层年代表现为中间新、两翼老的分布规律，据此判断地质构造为向斜，图中河谷西侧的阶地较东侧陡峻，说明西侧地壳抬升幅度大，C项符合题意。
第5题，从题干提供信息可知，该种贵重金属矿产在河床沙中，只有乙处沉积有厚厚的沙、卵石，沉积环境最好，最有可能找到这种贵重金属，B项符合题意。
甲处离河流太近，粘土结构，丙、丁两处地势太高，都不符合贵重金属矿产的存在环境。
]下图为某洲大陆沿22°S纬线的地形剖面图。
6.图中乙地气候类型属于（）A.热带季风气候B.热带稀树草原气候C.热带沙漠气候D.高原山地气候7.导致乙地降水量与甲地明显不同的主要因素是乙地（）A.处于盛行风向的迎风坡上B.受沿岸寒流影响C.全年受赤道低气压带影响D.受高峻地势影响【答案】6.B 7.A【解析】6.该大陆两侧为高大山地，海拔达到5000米，地区地势低平为平原地形，东部海拔较高为高原地形。
故该大陆应为南美大陆。
图中乙地位于热带地区为热带草原气候。
B正确。
7.乙地受赤道低压和东南信风交替控制，为热带草原气候。
乙地位于东南信风的迎风坡，导致当地降水增多。
甲地位于东南信风背风坡，受沿岸寒流的影响，降水少。
A正确。
下图为某地形剖面图，图中①－⑧为岩层编号，其年代由老到新，完成8～9题。
8.图中甲、乙两地的地质地貌叙述，正确的是（）A.甲－背斜岩层，由水平挤压成山B.甲－向斜槽部岩层向下弯曲成谷C.乙－背斜顶部受压力被侵蚀成谷D.乙－向斜上覆岩层差别侵蚀成谷9.有人称丙处山峰为“飞来峰”，其岩石可能是（）A.石灰岩岩B.花岗岩流纹岩C.岩石灰岩D.安山岩玄武岩【答案】8.C 9.A【解析】8.图中①——⑧岩层编号，其年代由老到新。
读图分析，根据岩层弯曲形态，甲处是向斜岩层，由水平挤压成向斜，外力侵蚀成山；甲位于向斜槽部，岩层向下弯曲成向斜，受侵蚀成岭；乙处为背斜，顶部受力疏松被侵蚀成谷，C正确。
9.丙处山峰为“飞来峰”其岩石与周围岩石不同。
读图，丙处岩层按顺序形成较晚，且没有侵入或切断的形态，是在地表沉积形成，可能是石灰岩等沉积岩，或是石灰岩变质成的岩，A正确。
某地理兴趣小组在一次野外考察中，选择了一条与考察区域总体构造线方向垂直的路线。
观测出露的地层，记录了观测点的相关信息并绘制了考察路线地质剖面示意图。
表1为观测点相关信息表。
完成10～11题。
10.该考察区域总体构造线方向为（）A.南北方向B.东西方向C.西北-东南方向D.东北-西南方向11.该小组绘制的考察路线地质剖面示意图应为（）【答案】10.D 11.C【解析】10.读表格，根据表格中各点的坐标，可以判断地层的延伸方向是西北-东南方向。
是东北-西南方向，D对。
小组选择了一条与考察区域总体构造线方向垂直的路线，所以该考察区域总体构造线方向为是东北-西南方向、A、B、C错。
11.根据表格息，CDS岩层年龄由新-老，根据各点的经度判断，由S两点向两侧依次出现D、C岩层的点，所以该地质构造的岩层中间老，两翼新，是背斜构造，C对。
某矿物形成于上地慢软流层，后随岩浆活动到达地表。
人们在图2所示古火山的岩浆岩及河滩泥沙中均发现了该矿物。
读图文材料，回答12～13题。
12.使该矿物从上地幔软流层到达河滩泥沙中的地质作用，依次应为（）A.岩浆喷发岩层断裂风化、侵蚀搬运、沉积B.岩浆喷发岩层断裂搬运、沉积风化、侵蚀C.岩层断裂岩浆喷发风化、侵蚀搬运、沉积D.岩层断裂岩浆喷发搬运、沉积风化、侵蚀13.剖面图中绘制的火山坡度，与实际的火山坡度相比（）A.变陡了B.变缓了C.无变化D.无法判断【答案】12.C 13.A【解析】12.首先岩层断裂，然后从上地幔软流层的矿物沿断层上升到地表，称为岩浆喷发，形成岩浆岩，再经过外力作用，依次为风化、侵蚀、搬运、沉积，形成河滩泥沙。
故选C。
13.图示纵坐标单位为米，横坐标的单位为千米，两者比例尺差距较大，所以绘制火山剖面图坡度比实际坡度要大。
故选A。
图a为某班一次地理野外实习的观测点分布图，①-④为观测点编号。
图b为该班某小组在其中一个观测点所做的记录卡片。
完成14～15题。
14.根据图b中记录的信息判断，卡片中“观测点编号”应为图a中的（）A.①B.②C.③D.④15.图b中地质剖面示意图所示沉积岩层由老到新顺序是（）A.Ⅰ、Ⅱ、ⅢB.Ⅱ、Ⅰ、ⅢC.Ⅲ、Ⅰ、ⅡD.Ⅲ、Ⅱ、Ⅰ【答案】14.B 15.B【解析】14.考查等高线地图判读。
注意图左上角的指向标。
观测点在甲南，高程120m,故在①②中选。
据等高线判断，②为向斜一翼。
故选②。
15.考查地质剖面图判读。
向斜岩层新老关系是中心较新、两翼较老，故Ⅱ比Ⅰ老。
Ⅲ覆盖在Ⅰ、Ⅱ上，故Ⅲ最新。
读某地区等高线示意图（单位：m）和地形剖面图（单位：m），回答16～17题。
16.左图中剖面线AB和MN的交点在右侧两剖面图上所对应的位置分别是（）A.①和③B.②和③C.①和④D.②和④17.若该区位于一个拟建水库的库区，当最高蓄水位达海拔150米时，图示围将出现（）A.一个岛B.两个岛C.三个岛D.无岛【答案】16.D 17.D【解析】16.考查等高线地图判读。
交点为鞍部。
AB线大致沿山谷到鞍部的剖面，故鞍部为最高点，选②；CD线是沿山峰直接的剖面，鞍部为最低点，故选④。
所以答案为D。
17.考查等高线地图判读。
该地区最低海拔是100米，最高蓄水位是150米，所以库区水位最高点的海拔是250米，而该地最高海拔是250，所以，选D。
下图为某向斜山地形地质示意图。
读图回答18～19题。
18.与M点的地形一地层关系相符的是（）19.与沿Y线相符的剖面图是（）【答案】18.B 19.A【解析】考查等高线地图图、地形剖面图判读。
5.从图中可以看到沿XY方向相同的地层线海拔高度相同，同一种地层海拔高度围相同，所以XY方向应该是槽部延伸方向，M处在侧翼上，地层的M到山顶方向，地层向下倾斜，故答案选B。
6.从图可以看到沿XY方向相同的地层线海拔高度相同。
同一地层海拔高度围相同。
所以XY 应该是槽部延伸方向，地层沿XY方向没有发生弯曲变形，所以地层呈水平状态，海拔高度相同，故答案选A。
某中学地理小组对图中所示区城进行考察。
读图回答20～21题。
20.在同学们绘制的地形剖面图中。
依据图中甲、乙两处连线绘制的是( )21.为了保护生态环境，当地政府计划将图2中a、b、c、d四处居民点集中到一处。
地理小组建议居民点集中建在水源最丰富的地方，该地应选在( )A.a处B.b处C.c处D.d处【答案】20.C 21.A【解析】1.甲到乙之间的地形剖面图，关键看二者的海拔高度及沿线之间地形地势的变化特点，本题重在分析沿线地形变化特点。
