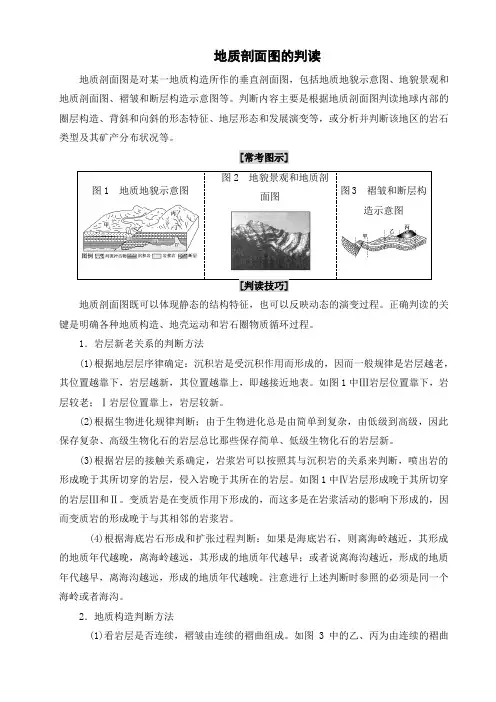

2020届高三地理复习讲解：地质构造构造图剖面图的判读一、知识讲解地质构造构造图剖面图的判读1．岩层新老关系的判断方法（1）根据地层层序律确定：沉积岩是受沉积作用而形成的，因而一般规律是岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。

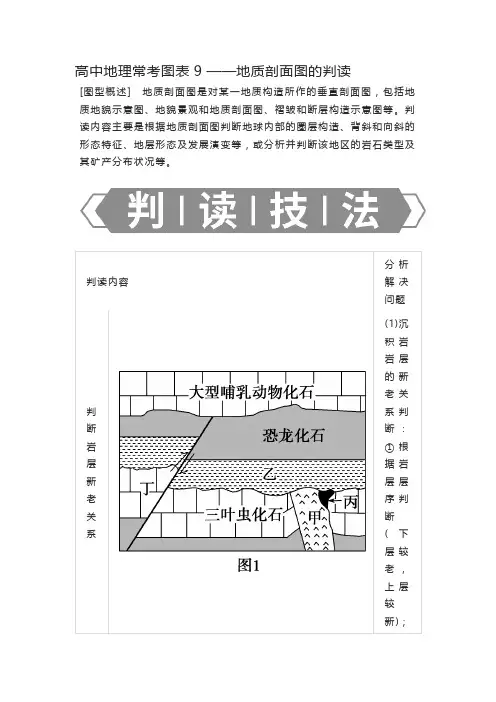

如图1中Ⅲ岩层位置靠下，岩层较老；Ⅰ岩层位置靠上，岩层较新。
（2）根据生物进化规律判断：由于生物进化总是由简单到复杂，由低级到高级，因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。
（3）根据岩层的接触关系确定：岩浆岩可以按照其与沉积岩的关系来判断，喷出岩的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。
如图1中Ⅳ岩层形成晚于其所切穿的岩层Ⅲ和Ⅱ。
变质岩是在变质作用下形成的，而这多是在岩浆活动的影响下形成的，因而变质岩的形成晚于与其相邻的岩浆岩。
（4）根据海底岩石形成和扩张过程判断：如果是海底岩石，则离海岭越近，其形成的地质年代越晚，离海岭越远，其形成的地质年代越早；或者说离海沟越近，其形成的地质年代越早，离海沟越远，其形成的地质年代越晚。
注意进行上述判断时参照的必须是同一个海岭或者海沟。
2．地质构造判断方法（1）看岩层是否连续，褶皱由连续的褶曲组成。
如图3中的乙、丙为由连续的褶曲组成的褶皱。
（2）看岩层的形态和地貌形态：岩层向上拱起一般为背斜，未侵蚀前常形成山岭（如图3中乙）；岩层向下弯曲一般为向斜（如图3中丙），未侵蚀前常形成谷地或盆地。
（3）看岩层的新老关系：核老翼新为背斜，核新翼老为向斜，这是判断背斜与向斜最可靠的依据。
（4）看岩层是否受力破裂且沿断裂面有明显的相对位移，即岩块是否有相对上升或下降运动，如图1中Ⅱ处、图3中甲处均为断层。
若只有破裂而无相对位移，只能称为断裂而不能称为断层。
3．地壳运动性质的判断方法（1）若出现大面积成层岩石，说明地壳处于下沉运动中。
（2）若上覆岩层发生侵蚀，说明地壳处于上升运动中。
（3）若某个年代的岩层缺失，说明该年代该地区地壳上升没有接受沉积，或者说明该年代地壳下沉形成了沉积岩，后来该地地壳上升，形成的岩层又被侵蚀掉了。
二、例题分析下图为某次地质野外考察时拍摄的照片。
照片中界面M之上的“甲”是一水平岩层，界面M之下的“乙”是一向斜，“丙”是地表沟谷，N是岩层层面。
读图回答3—4题。
3．界面M反映的地质含义不同于N的是A．沉积物变化B．古气候变化C．古环境变化D．构造运动变化4．该区域A．甲抬升前持续接受沉积B．乙形成时代晚于甲岩层C．乙形成后经历长期侵蚀D．丙是背斜受侵蚀的结果【命题意图】该本题组以某次地质野外考察时拍摄的岩层照片为背景材料，通过各岩层的形成时间、过程及形态为切入点，考查地质构造与地质作用等相关知识和地质构造图的判读能力。
【得分要点】本题组主要涉及地质构造构造图的判读。
读图分析可知，在甲岩层沉积之前，褶皱（向斜）的顶部受长期大规模侵蚀作用形成了一个水平界面，然后地壳下沉，该地区再接受新的沉积层；通常，沉积岩的顺序为下老上新，即乙形成时代早于甲岩层；该区域乙岩层构造形成后又经历了长期的大规模侵蚀作用；图中丙位于向斜核心附近，不是背斜。
【试题解析】3．由材料和图片可知，M上部的岩层是水平的，M下部的岩层是弯曲的，因此M表达的地质意义和N不同的就在于弯曲岩层经过地壳的挤压形成了褶皱，而上部的岩层主要以外力作用为主，如沉积作用，因此水平方向的岩层是没有经过挤压作用的，D正确。
由图文材料无法看出古气候的变化和古环境的变化，通过岩层的顺序只可以判断地壳运动的变化，而沉积物的变化也无法判断，ABC错误。
故选D。
4．岩层位于下方的先沉积，位于上方的后沉积，因此乙形成的时代要早于甲岩层，B错误；从图中可以看出乙岩层覆盖相对密集，外表有明显的侵蚀痕迹，而且最上部的岩层并不是连续的，因此乙形成之后，经历了长期的侵蚀过程，C正确；甲是水平岩层和弯曲岩层分界面，因此甲在抬升之前经历了外力作用的侵蚀，形成了剥蚀面，因此并不是持续地接受沉积，A 错误；丙是地表的沟谷，而且此处不一定是背斜，有可能只是单纯地表受到流水的侵蚀而形成，也有可能是由于内力作用发生断裂而形成的沟谷，无法判断其形成，D错误。
故选C。
【答案】3．D 4．C三、跟踪训练（2019届江苏省扬州市高三考前调研测试）下图为我国青海湖湖盆地形、地质剖面图。
读图完成下题。
1．关于图中地质作用的叙述，正确是A．甲岩层形成于断层发生后B．乙处受挤压形成背斜C．海心山是火山活动形成的D．湖盆因断裂陷落形成【答案】1．D【解析】1．读图，断层线穿过了甲岩层，即甲岩层受到了断层的作用，说明甲岩层形成于断层活动前，A错；观察乙处砾岩的形态，湖水两侧的砾岩层倾斜且中部凹陷（岩层向下弯曲），应为向斜，B错；海心山处岩石为花岗岩，花岗岩是岩浆侵入形成的，而不是火山喷发形成的，C错；湖盆位于断层向下运动的一侧，是由断裂陷落形成的低洼地，D对。
故选D。
（2019届山东省济南市高三5月第三次模拟考试）张掖祁连山丹霞主要由红色砾石、砂岩和泥岩组成，以交错分层、四壁陡峭、色彩斑斓而神奇。
下图为其形成初期岩层剖面示意图。
据此完成2—4题。
2．张掖丹霞地貌中多七彩岩层，不同颜色岩层交替呈现的原因是A．流水在溶蚀作用过程中，使岩层成分和性质发生改变B．不同时期人类活动方式不同，导致岩层破坏程度不同C．冷热干湿的气候频繁交替出现，沉积色彩交互的地层D．地壳运动过程中，岩浆侵入形成了不同颜色的变质岩3．图示地貌地区，垂直节理发育后，地表岩石最易风化破碎的地点是A．甲B．乙C．丙D．丁4．结合材料推测张掖丹霞地貌的形成过程是A．地壳运动―岩层弯曲―外力侵蚀―外力沉积B．外力沉积―地壳运动―岩层弯曲―外力侵蚀C．地壳运动―外力侵蚀―岩层弯曲―外力沉积D．外力侵蚀―外力沉积―地壳运动―岩层弯曲【答案】2．C3．D4．B【解析】2．图中岩层具有明显的层理构造，属沉积岩。
丹霞主要由红色砾石、砂岩和泥岩组成，经过漫长的地质变化，各类岩石经过长期风化和侵蚀，以及岩性不同和温度差异，在光线照射下，铁质岩呈红色，锰质岩呈黑色，泥质岩呈灰色，磷质岩呈灰蓝色，火山岩呈橙黄色，砾质岩呈青色，各色交集，岩体自然呈现出了不同的色彩。
白垩纪（14500万年前～6500万年前）早期，该区域处于干旱或半干旱气候条件下，通过沉积作用，沉积了红色岩层，表现为山麓堆积。
白垩纪中期，该区处于干燥、湿热相互交替的环境中，使沉积条件转变为湖泊沉积，沉积了红、紫红、黄绿、灰绿、灰黑等杂色砂质泥岩。
这为丹霞地貌和彩色丘陵的形成提供了物质基础。
故选C。
3．图中岩层发生弯曲变形，为褶皱。
其中岩层向下弯处为向斜，向斜槽部受挤压，岩层坚硬，不易风化破碎；岩层向上弯曲处为背斜，背斜顶部在张力作用下，岩层易风化破碎。
甲、丁处为背斜，其中丁处岩层有明显断裂，岩层更易风化破碎。
故选D。
4．丹霞地貌属侵蚀地貌。
张掖祁连山丹霞主要由红色砾石、砂岩和泥岩组成，三类岩石属于沉积岩，应形成于地势低洼处，河湖地势低洼，更利于沉积岩的形成；沉积岩形成后，随着地壳的运动，岩层发生弯曲形变并被抬升；后经外力侵蚀形成现在的丹霞地貌。
故选B。
（2019届陕西省黄陵县中学高三5月模拟）下图为凌河地形地质剖面图。
读图回答5—6题。
5．图中A．煤层形成于砾岩层中B．煤层形成的时间较晚C．煤层由变质作用形成D．皮家处适合开采煤炭6．图示区域P—K期间的地质过程主要为A．沉积—挤压—侵蚀—沉积B．下沉—侵蚀—抬升—沉积C．沉积—断裂—下沉—沉积D．下沉—沉积—抬升—侵蚀【答案】5．D6．A【解析】5．从图中得知，煤炭分布位置附近没有砾岩层，A错；煤层位于C1，对照下面的时间表可知，距今时间最长，B错；煤层是由沉积作用而成，C错；皮家处岩层地质稳定，离煤层近，适合开采煤炭，D正确。
故选D。
6．P1是泥灰岩，P2是页岩，K1是砾岩，从岩石的分布情况，可以得知该地区先发生沉积作用形成沉积岩，沉积有弯曲变形和原有岩层方向不平行，说明经历了内力的挤压；露出的岩石又经历的外力侵蚀，并且经过沉积作用又形成了沉积岩。
故选A。
考古界人士常说：“汉墓十室九空”。
“沉海昏，立吴城”在鄱阳湖边流传了1600多年。
近年来，鄱阳湖出现了史上少有的低水位，让海昏侯墓呈现在人们面前。
下图为鄱阳湖周边地区地质剖面图。
读图，完成7—8题。
7．关于图示区域的地质活动描述正确的是A．图示范围内的岩石均是沉积岩B．庐山的隆起主要是由于断裂抬升C．P地的地质地貌是背斜谷D．图示地质过程中，鄱阳湖湖心西移8．结合材料判断，海昏侯墓保存完好主要得益于A．地壳运动，沉入湖底久B．地质稳定，环境变迁小C．加强保护，人为破坏少D．岩性坚硬，外力侵蚀弱【答案】7．B8．A【解析】7．根据图例判断，图示范围内的岩石有花岗岩，花岗岩属于岩浆岩，A错；庐山的隆起主要是断裂抬升，形成的是断块山，B对；图示P地的地形开阔，不是谷地，C错；根据图示指向标可知，图示地质过程中，鄱阳湖湖心向东南移，D错。
故选B。
8．根据材料可知，海昏侯墓保存完好主要得益于地壳运动，沉入湖底久，没有受到人为破坏，A对、C错；图示区域地质条件不稳定，环境变迁较大，B错；图中显示背斜顶部已被侵蚀，外力侵蚀强，D错。
故选A。
下图为某地区地质构造示意图，据此完成9—10题。
9．图中A．断层①形成时间早于地层②B．形成③④的内力作用相同C．⑤受到挤压后隆起形成山地D．岩层⑥断裂之后相对下降10．下列说法正确的是A．a处地质构造具有良好储油气条件B．b处的岩石致密坚硬C．c处有河流流经，适宜建坝蓄水D．d区的石灰岩形成雅丹地貌【答案】9．D10．A【解析】9．图中断层①切断了地层②，断层①形成时间晚于地层②，A错；形成③的是变质作用，形成④的是冷却凝固作用，内力作用不同，B错；⑤是岩浆喷出地表，冷却凝固形成山地，C错；根据岩层位置，岩层⑥断裂之后相对下降，D对。
故选D。
10．a处地质构造是背斜，具有良好储油气条件，A正确；b处的岩石是喷出岩，岩石多气孔，不致密，B错误；c处是断层构造，不适宜建坝蓄水，C错误；d区的石灰岩形成岩溶地貌，也叫喀斯特地貌，D错误。
故选A。
