地质构造图
- 格式:doc
- 大小:1.56 MB
- 文档页数:5
一、板劈理:板岩所特有的连续劈理。
它发育在细粒的低级变质岩中,肉眼极难区别出劈理域或微劈石;在显微尺度上,劈理域由平行面状或交织状排列的云母或绿泥石等层状硅酸盐矿物富集成薄膜或薄层,宽约0、005毫米;微劈石由石英、长石等浅色矿物的集合组成,呈薄板状或透镜状,宽约1~0、01毫米或以下。
板劈理使板岩具有良好的可劈性,将岩石劈成十分平整的薄板。
二、劈理折射:强弱相间的岩层中,强硬层中的劈理与软弱层中的劈理以不同角度与层理相交,强硬层中为间隔劈理,与层理交角较大;软弱层中为连续劈理,与层理交角较小。
三、矩形石香肠:白云岩中的硅质条带拉断形成矩形石香肠,反映硅质能干层(强硬层)与白云岩软弱层之间的高粘性差。
(石香肠构造,各位可还记得~)不同力学性质互层的岩系受到垂直或近垂直岩层的挤压而形成。
软弱岩层被压向两侧塑性流动,夹在其中强硬岩层不易塑性变形而被拉断,构成平面上呈平行排列的长条状块段,即石香肠。
在被拉断的强硬岩层的间隔中,或由软弱层呈褶皱楔入,或由变形过程中分泌出的物质所充填。
四、透镜状石香肠:灰岩中相对强硬的白云岩形成的透镜状石香肠构造。
香肠体的两端有分泌的方解石充填,示压溶作用的存在。
五、挠曲:在水平或平缓的岩层中,由一般岩层突然变陡而表现出的膝状弯曲,或就是由于岩层翘曲或其她与缓变形所形成的弯曲。
六、膝状褶皱:以早期板劈理为变形面发生褶皱,由左到右褶皱形式发生变化,既由膝状-箱状-圆弧状渐变过渡。
七、膝折:由一系列互相平行的膝折带组成的尖棱褶皱,称为膝折褶皱;两翼平直,转折端尖棱。
八、平缓褶皱:平缓褶皱就是指翼间角小于180°、大于120°的褶皱。
九、开阔褶皱:翼间角为120°~70°的褶皱。
十、 W型对称褶皱:为石英岩中的W型对称褶皱。
中部褶皱较紧闭,向两侧逐渐开阔,褶皱转折端加厚,翼部减薄。
十二、不对称N型褶皱:不同褶皱层的褶皱形态的变化,强硬的硅质层(石英岩)具典型的相似褶皱的特点,较软弱的铁质层(富磁铁矿层)为顶厚褶皱。
2020届高三地理复习讲解:地质构造构造图剖面图的判读一、知识讲解地质构造构造图剖面图的判读1.岩层新老关系的判断方法(1)根据地层层序律确定:沉积岩是受沉积作用而形成的,因而一般规律是岩层越老,其位置越靠下,岩层越新,其位置越靠上,即越接近地表。
如图1中Ⅲ岩层位置靠下,岩层较老;Ⅰ岩层位置靠上,岩层较新。
(2)根据生物进化规律判断:由于生物进化总是由简单到复杂,由低级到高级,因此保存复杂、高级生物化石的岩层总比那些保存简单、低级生物化石的岩层新。
(3)根据岩层的接触关系确定:岩浆岩可以按照其与沉积岩的关系来判断,喷出岩的形成晚于其所切穿的岩层,侵入岩晚于其所在的岩层。
如图1中Ⅳ岩层形成晚于其所切穿的岩层Ⅲ和Ⅱ。
变质岩是在变质作用下形成的,而这多是在岩浆活动的影响下形成的,因而变质岩的形成晚于与其相邻的岩浆岩。
(4)根据海底岩石形成和扩张过程判断:如果是海底岩石,则离海岭越近,其形成的地质年代越晚,离海岭越远,其形成的地质年代越早;或者说离海沟越近,其形成的地质年代越早,离海沟越远,其形成的地质年代越晚。
注意进行上述判断时参照的必须是同一个海岭或者海沟。
2.地质构造判断方法(1)看岩层是否连续,褶皱由连续的褶曲组成。
如图3中的乙、丙为由连续的褶曲组成的褶皱。
(2)看岩层的形态和地貌形态:岩层向上拱起一般为背斜,未侵蚀前常形成山岭(如图3中乙);岩层向下弯曲一般为向斜(如图3中丙),未侵蚀前常形成谷地或盆地。
(3)看岩层的新老关系:核老翼新为背斜,核新翼老为向斜,这是判断背斜与向斜最可靠的依据。
(4)看岩层是否受力破裂且沿断裂面有明显的相对位移,即岩块是否有相对上升或下降运动,如图1中Ⅱ处、图3中甲处均为断层。
若只有破裂而无相对位移,只能称为断裂而不能称为断层。
3.地壳运动性质的判断方法(1)若出现大面积成层岩石,说明地壳处于下沉运动中。
(2)若上覆岩层发生侵蚀,说明地壳处于上升运动中。
(3)若某个年代的岩层缺失,说明该年代该地区地壳上升没有接受沉积,或者说明该年代地壳下沉形成了沉积岩,后来该地地壳上升,形成的岩层又被侵蚀掉了。
喜欢地质构造的同仁们进来看看吧~我精心整理的~除了图片还收集了注解~如果喜欢的话就请转载吧,不过转载的时候最好在评论栏里留下你的足迹~不声不吭转走就不像话呐~哈哈~一、板劈理:板岩所特有的连续劈理。
它发育在细粒的低级变质岩中,肉眼极难区别出劈理域或微劈石;在显微尺度上,劈理域由平行面状或交织状排列的云母或绿泥石等层状硅酸盐矿物富集成薄膜或薄层,宽约0.005毫米;微劈石由石英、长石等浅色矿物的集合组成,呈薄板状或透镜状,宽约1~0.01毫米或以下。
板劈理使板岩具有良好的可劈性,将岩石劈成十分平整的薄板。
二、劈理折射:强弱相间的岩层中,强硬层中的劈理和软弱层中的劈理以不同角度与层理相交,强硬层中为间隔劈理,与层理交角较大;软弱层中为连续劈理,与层理交角较小。
三、矩形石香肠:白云岩中的硅质条带拉断形成矩形石香肠,反映硅质能干层(强硬层)与白云岩软弱层之间的高粘性差。
(石香肠构造,各位可还记得~)不同力学性质互层的岩系受到垂直或近垂直岩层的挤压而形成。
软弱岩层被压向两侧塑性流动,夹在其中强硬岩层不易塑性变形而被拉断,构成平面上呈平行排列的长条状块段,即石香肠。
在被拉断的强硬岩层的间隔中,或由软弱层呈褶皱楔入,或由变形过程中分泌出的物质所充填。
四、透镜状石香肠:灰岩中相对强硬的白云岩形成的透镜状石香肠构造。
香肠体的两端有分泌的方解石充填,示压溶作用的存在。
五、挠曲:在水平或平缓的岩层中,由一般岩层突然变陡而表现出的膝状弯曲,或是由于岩层翘曲或其他和缓变形所形成的弯曲。
六、膝状褶皱:以早期板劈理为变形面发生褶皱,由左到右褶皱形式发生变化,既由膝状-箱状-圆弧状渐变过渡。
七、膝折:由一系列互相平行的膝折带组成的尖棱褶皱,称为膝折褶皱;两翼平直,转折端尖棱。
八、平缓褶皱:平缓褶皱是指翼间角小于180°、大于120°的褶皱。
九、开阔褶皱:翼间角为120°~70°的褶皱。
十、 W型对称褶皱:为石英岩中的W型对称褶皱。
二、地质构造及地质图Ⅰ.名词解释1.地质构造P23构造运动引起地壳岩石变形与变位,这种变形、变位被保留下来的形态被称为地质构造。
2.地质作用P24就是指由自然动力引起地球(最主要就是地幔与岩石圈)的物质组成、内部结构与地表形态发生变化的作用。
3.绝对年代法P25就是指通过确定地层形成时的准确时间,依此排列出各地层新、老关系的方法。
4.相对年代法P25就是通过比较各地层的沉积顺序、古生物特征与地层接触关系来确定其形成先后顺序的一种方法。
5.褶皱构造P32在构造运动作用下,岩层产生的连续弯曲变形形态。
6.背斜P32岩层弯曲向上凸出,核部地层时代老,两翼地层时代新。
正常情况下,两翼地层相背倾斜。
7.向斜P32岩层弯曲向下凹陷,核部地层时代新,两翼地层时代老。
正常情况下,两翼地层相向倾斜。
8.节理P35就是指岩层受力断开后,裂面两侧岩层沿断裂面没有明显的相对位移时的断裂构造。
9.断层P37就是指岩层受力断开后,断裂面两侧岩层沿断裂面有明显相对位移时的断裂构造。
10.地质图P43就是把一个地区的各种地质现象,如地层、地质构造等,按一定比例缩小,用规定的符号、颜色与各种花纹、线条表示在地形图上的一种图件。
Ⅱ.单项选择题(在下列各题中选最佳答案,将其代码填在括号中)1.岩层产状就是指( )。
P31A.岩层在空间的位置与分布B.岩层在空间的延伸方向C.岩层在空间的倾斜方向D.岩层在空间的倾斜程度2.岩层的倾角表示( )。
P31A.岩层面与水平面相交的夹角B.岩层面与水平面相交的交线方位角C.岩层面最大倾斜线与水平面交线的夹角D.岩层面的倾斜方向3.当岩层界线与地形等高线平行时,岩层就是( )。
P30A.缓倾岩层B.陡倾岩层C.水平岩层D.直立岩层4.岩层产状记录为145∠5时,表示岩层的走向为( )。
P32A. 5°B.145°C.35°D.175°5.岩层产状记录为S45°E∠15°S时,表示岩层倾向为( )。
板岩所特有的连续劈理。
它发育在细粒的低级变质岩中,肉眼极难区别出劈理域或微劈石;在显微尺度上,劈理域由平行面状或交织状排列的云母或绿泥石等层状硅酸盐矿物富集成薄膜或薄层,宽约毫米;微劈石由石英、长石等浅色矿物的集合组成,呈薄板状或透镜状,宽约1~毫米或以下。
板劈理使板岩具有良好的可劈性,将岩石劈成十分平整的薄板。
二、劈理折射:强弱相间的岩层中,强硬层中的劈理和软弱层中的劈理以不同角度与层理相交,强硬层中为间隔劈理,与层理交角较大;软弱层中为连续劈理,与层理交角较小。
三、矩形石香肠:白云岩中的硅质条带拉断形成矩形石香肠,反映硅质能干层(强硬层)与白云岩软弱层之间的高粘性差。
(石香肠构造,各位可还记得~)不同力学性质互层的岩系受到垂直或近垂直岩层的挤压而形成。
软弱岩层被压向两侧塑性流动,夹在其中强硬岩层不易塑性变形而被拉断,构成平面上呈平行排列的长条状块段,即石香肠。
在被拉断的强硬岩层的间隔中,或由软弱层呈褶皱楔入,或由变形过程中分泌出的物质所充填。
四、透镜状石香肠:灰岩中相对强硬的白云岩形成的透镜状石香肠构造。
香肠体的两端有分泌的方解石充填,示压溶作用的存在。
五、挠曲:在水平或平缓的岩层中,由一般岩层突然变陡而表现出的膝状弯曲,或是由于岩层翘曲或其他和缓变形所形成的弯曲。
六、膝状褶皱:以早期板劈理为变形面发生褶皱,由左到右褶皱形式发生变化,既由膝状-箱状-圆弧状渐变过渡。
七、膝折:由一系列互相平行的膝折带组成的尖棱褶皱,称为膝折褶皱;两翼平直,转折端尖棱。
八、平缓褶皱:平缓褶皱是指翼间角小于180°、大于120°的褶皱。
九、开阔褶皱:翼间角为120°~70°的褶皱。
十、 W型对称褶皱:为石英岩中的W型对称褶皱。
中部褶皱较紧闭,向两侧逐渐开阔,褶皱转折端加厚,翼部减薄。
十二、不对称N型褶皱:不同褶皱层的褶皱形态的变化,强硬的硅质层(石英岩)具典型的相似褶皱的特点,较软弱的铁质层(富磁铁矿层)为顶厚褶皱。

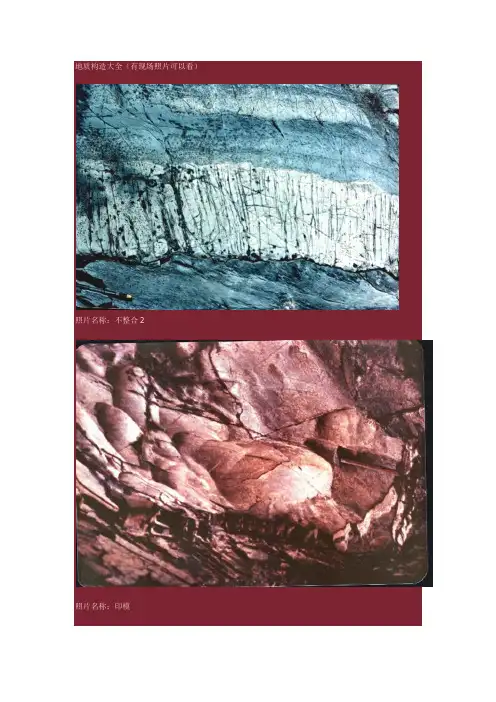

地质构造大全(有现场照片可以看)
照片名称:不整合2
照片名称:印模
照片名称:固流褶皱
照片名称:捕虏体3
照片名称:捕虏体4
照片名称:斜层理3
照片名称:方解石
照片名称:水平层2
照片名称:水平层1
照片名称:析离体
照片名称:水平层4
照片名称:水平层5
照片名称:水平岩层
照片名称:溶洞
照片名称:石英核幔构造1
照片名称:碎裂岩
照片名称:火炬状节理
照片名称:缝合线
照片名称:纹层
照片名称:贝壳
照片名称:长石扭折
照片名称:韵律
照片名称:风暴岩
照片名称:张裂2
照片名称:断层30
照片名称:断层20
照片名称:断层角砾
照片名称:直断层1
照片名称:破碎带
照片名称:云母纽褶
片名称:逆断层(三角面)
照片名称:阶步
照片名称:千糜岩
照片名称:云母鱼
照片名称:旋转斑2
照片名称:漂亮斑
照片名称:旋转碎斑
照片名称:旋转斑6
照片名称:碎斑5
照片名称:韧变形1
照片名称:韧变形17
照片名称:韧变形20
照片名称:韧变形2
照片名称:韧变形18
照片名称:韧变形25
照片名称:韧变形37
照片名称:韧变形3
照片名称:韧变形5
照片名称:韧变形51
照片名称:韧变形53
照片名称:劈理
照片名称:韧变形8
照片名称:交面线理
照片名称:劈理0
照片名称:交切。
第24卷 第1期2003-02/1-2 地 球 学 报ACTAGEOSCIEN TIA SINICA V ol .24 No .1Feb .2003/1-2改回日期:2002-7-30;责任编辑:宫月萱。
作者:任纪舜,男,研究员,博士生导师,中国科学院院士,中国地质学会构造地质学专业委员会主任,长期研究中国大地构造;电话:68311547;E -mail :renjishun @ 。
新一代中国大地构造图———中国及邻区大地构造图(1∶5000000)附简要说明:从全球看中国大地构造任纪舜(中国地质科学院地质研究所,北京,100037) 新一代中国大地构造图(1∶5000000中国及邻区大地构造图(图1)及简要说明———《从全球看中国大地构造》),已于1999年由地质出版社用中、英文两种版本出版,2002年第2次印刷。
该图是在中国区域地质填图基础上,综合研究地质、地球化学、地球物理等资料,由中国地质科学院地质研究所大地构造室编制而成。
这是中国地球科学界各学科知名学者共同参与的一项集体劳作,体现了中国大地构造研究的最新成果。
该图从4个方面,在时空的结合上,清晰地展示了中国大地构造演化过程和资源、环境、灾害的地质背景:(1)划分出不同时期形成和再循环的大陆壳,以主造山期(主变形时代)标出大陆壳的年代。
(2)标出主要的构造要素,如各时代的缝合带、转换断层、走滑断层、裂谷带、现代贝尼奥夫带以及蛇绿混杂岩带、高压-超高压变质带等。
(3)表示了主要的岩石类型,如花岗岩、火山岩的展布及其形成环境。
(4)标出了中国大陆及海域尚未遭受重大构造岩浆活动和变质作用改造的沉积盆地。
中国及邻区大地构造图北界包括西伯利亚地台南部,南界跨印度地盾,西界把大部分哈萨克斯坦包括在内,东到日本列岛,从而将中国与邻区联系起来,展现出中国大地构造与全球各主要构造带的关系:最显著的如宏伟的环西伯利亚的蒙古弧形构造,印度与欧亚板块沿雅鲁藏布江缝合带碰撞的构造态势,西太平洋沟、弧、盆体系及其与中国东部的构造关系等。
