通道闸含三辊闸、摆闸、翼闸、全高闸等整套套解决方案

三辊闸、摆闸、翼闸闸机的原理与故障排除一、三辊闸、摆闸、翼闸闸机的原理与结构(1)读卡器：通过射频感应原理，识别感应卡内置加密卡号。

(2)感应卡：存储用户的不可复制和解密的ID号。

(3)控制器：存储感应卡权限和刷卡记录，并中央处理所有读卡器上传信号，负责和计算机通讯和其他数据存储器协调，是配合管理软件的智能处理中心。

摆闸如上图翼闸如上图三辊闸如上图二、三辊闸、摆闸、翼闸闸机的电动部分结构原理(1)信号转换器：对所有数据存储器进行联网和远距离通讯。

(2)管理软件：通过电脑对所有单元进行中央管理和监控，进行相应的时钟、授权、统计管理工作(3)电源：提供系统运作电源和闸机的执行结构的电力供应。

(4)系统原理描述：读卡器把卡片信息读取反馈给控制器进行信息处理，控制器根据卡片信息判别卡片权限，如果合法则发出指令到闸机的电机运行带动闸机动作。

三、三辊闸、摆闸、翼闸闸机的故障排除一、顶部方向指示灯显示X，刷卡后未变成绿色箭头：原因分析：线路板指示灯信号输出异常或指示灯故障。

解决办法：方法一：只给12v供电，其他信号线拆掉，亮红叉，说明指示灯是好的，依然亮绿色箭头说明指示灯坏了。

具体测试如下图所示：二、读卡没反应，不开门：（替换法）原因分析：设置问题；门禁系统与机芯控制器主板故障解决方法：1、确认控制器是否设置双向刷卡，长按右键3秒进入控制板菜单，选择“通行模式”，按“右键”进入选择“门闸模式”，选择“双向刷卡”；2、拔掉黑色盒子控制器红外端口IR3 IR2 IR1，短接SW1 GND 左开闸端口或短接SW2 GND右开闸端口；3、若短接开门，但刷卡不开门说明控制器未接收到门禁信号或线路松动；2、读卡时有没有滴的声音，无滴的响声，检查线路接线是否出故障；3、判定刷卡器有没有故障，更换读卡器测试一下；4、刷卡时继电器是否有继电器跳动声音，门禁控制器出问题；【可以参考上面翼闸和摆闸检修方法】5、机芯控制器主板故障，替换法测试一下；6、以上都无问题，电机故障，替换法排查；三、摆门摆动时两侧不同步、乱摆或者开/关不到位：原因分析：控制板设置错误；主板故障解决方法：1、检查通道控制板参数是否正常；2、参数正常，则是控制主板故障；四、摆门不断来回摆动，通道重复自动重启：原因分析：电机编码器问题解决方法：检测是否由编码器故障导致；五、摆门松动，用手可以推动或强行通过造成摆门移位：原因分析：国定螺丝松动解放方法：检查固定螺丝是否松动；人行闸机三辊闸一、刷卡后无法转动通行原因分析：门禁系统；三辊闸电磁阀与控制板故障解决方法：1、读卡时有没有滴的声音，判定刷卡器有没有故障；2、无滴的响声，检查线路接线是否出故障；3、刷卡时继电器是否有继电器跳动声音，门禁控制器出问题；(替换法)4、用in和out按键测试左右向电磁阀，用手推动杆是否可以转动；5、检查控制板是否故障，替换法；二、刷卡一次，可以转动通行多次：原因分析：复位板故障与弹簧变形解决方法：1、复位板出现故障，正常情况杆转动时复位板上的灯会亮；2、检查弹簧是否变形，功能是否正常；三、断电复位功能：1、断电通电后用手轻往下压，然后向上抬起。

人行通道系统：摆闸，翼闸，三辊闸配置清单及功能人行通道系统：摆闸，翼闸，三辊闸配置清单及功能通道管理系统1，摆闸（双向、左或右）DAIC-TD-BZ 深圳多奥套自行车通道电源：AC220/50HZ；工作环境温度：-15度-+70度；相对湿度：<95% 不凝露；摆门时间：约2S；通信接口：RS485可选配TCP/IP；具有自报故障提示功能，方便用户的使用及维护；具有通行指示和通道指示功能；具有常开按键功能；具有断电摆门自动打开,上电自动闭合功能；具有线路自检功能；具有非法闯入报警功能；具有三重防夹保护功能；进出模式可任意调节；关闸时间和方式可任意调节；可与多奥梯控/停车场/门禁/消费/等智能一卡通。

2，翼闸双机芯DAIC-TD-BZ2 深圳多奥套人行通道电源：AC220/50HZ；工作环境温度：-15度-+70度；相对湿度：<95% 不凝露；摆门时间：约2S；通信接口：RS485可选配TCP/IP；具有自报故障提示功能，方便用户的使用及维护；具有通行指示和通道指示功能；具有常开按键功能；具有断电摆门自动打开,上电自动闭合功能；具有线路自检功能；具有非法闯入报警功能；具有三重防夹保护功能；进出模式可任意调节；关闸时间和方式可任意调节；可多奥与电梯/停车场/门禁/消费/等智能一卡通。

3，通道三辊闸专用读卡器DAIC-TD-RW 深圳多奥只每个通道二套工作环境：温度：－10~+60℃相对湿度：20%--90%；嵌入式安装，或者明装；非接触式的读写时间：≤0.2S；非接触式的读写距离：≥30mm；网络通讯接口：RS485(标准)，WG26 或WG34；通讯传输距离：0.8Km(标准)；*需提供集成电路IC嵌入式软件著作"4，双向通道速通门控制器DAIC-TD-KZ 深圳多奥套每个通道一套一个控制器可连接2个读头；实时监控：对每一个联机在线的门当前状态进行实时监控；支持电平下插锁和脉冲电控锁；*门禁系统能升级在线巡更系统；*提供公安部的门禁系统型式检验报告；*提供权威部门颁发的门禁系统质量检测报告；5，通道平移门管理软件DAIC-TD-SOFT 深圳多奥套网络版通道管理软件要与梯控管理系统、消费管理系统、门禁管理系统实现一卡、一库、一平台。

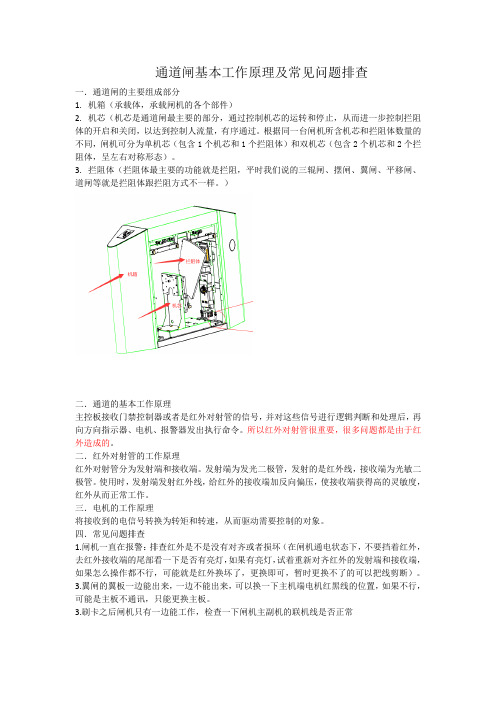

通道闸基本工作原理及常见问题排查一．通道闸的主要组成部分1.机箱（承载体，承载闸机的各个部件）2.机芯（机芯是通道闸最主要的部分，通过控制机芯的运转和停止，从而进一步控制拦阻体的开启和关闭，以达到控制人流量，有序通过。

根据同一台闸机所含机芯和拦阻体数量的不同，闸机可分为单机芯（包含1个机芯和1个拦阻体）和双机芯（包含2个机芯和2个拦阻体，呈左右对称形态）。

3.拦阻体（拦阻体最主要的功能就是拦阻，平时我们说的三辊闸、摆闸、翼闸、平移闸、道闸等就是拦阻体跟拦阻方式不一样。

）二．通道的基本工作原理主控板接收门禁控制器或者是红外对射管的信号，并对这些信号进行逻辑判断和处理后，再向方向指示器、电机、报警器发出执行命令。

所以红外对射管很重要，很多问题都是由于红外造成的。

二．红外对射管的工作原理红外对射管分为发射端和接收端。

发射端为发光二极管，发射的是红外线，接收端为光敏二极管。

使用时，发射端发射红外线，给红外的接收端加反向偏压，使接收端获得高的灵敏度，红外从而正常工作。

三．电机的工作原理将接收到的电信号转换为转矩和转速，从而驱动需要控制的对象。

四．常见问题排查1.闸机一直在报警：排查红外是不是没有对齐或者损坏（在闸机通电状态下，不要挡着红外，去红外接收端的尾部看一下是否有亮灯，如果有亮灯，试着重新对齐红外的发射端和接收端，如果怎么操作都不行，可能就是红外换坏了，更换即可，暂时更换不了的可以把线剪断）。

3.翼闸的翼板一边能出来，一边不能出来，可以换一下主机端电机红黑线的位置，如果不行，可能是主板不通讯，只能更换主板。

3.刷卡之后闸机只有一边能工作，检查一下闸机主副机的联机线是否正常4.摆闸主板提示编码器值不变化，这种情况极有可能是闸机零位没有调好。

调节零位的办法：编码器上有一条白线，下面还有一条黄线，可以松机米螺丝来调整黄白线的位置，保证黄白线对齐。

5.有限位开关的闸机提示电机运动超时，这种情况就是限位开关没有正常工作。

智能人行通道闸系统设计方案北京派茨在线科技有限公司Bjing Partsonline Technology CO.Ltd.一、概述三辊闸、摆闸、翼闸是人行通道的现代化控制设备，用于人员出、入口需要进行控制的地方，如智能小区、饭堂、宾馆、博物馆、体育馆、俱乐部、地铁、车站、码头等场所。

三辊闸、摆闸、翼闸的使用可以使人流井然有序。

三辊闸、摆闸、翼闸与智能卡、指纹、条码等身份识别系统设备结合使用，便构成智能门禁通道控制系统；它与计算机、门禁、考勤、收费管理、门票系统等软件结合使用，便构成智能通道闸综合管理系统，可以实现门禁、考勤、消费、售票、限流等功能。

本通道闸管理系统是智能一卡通系统的一部分，设置于小区、工厂、智能大厦、食堂等通道处，可以完成员工持卡通行管制、上下班考勤、就餐等各种管理功能。

●系统运行环境安装环境为大型现代化智能小区，要求针对小区大门处的进出人员进行管理，同时方便手推车人员的进出控制。

要求小区人员进出必须刷卡，经系统自动验证后方可进出，系统可自动记录人员进出资料及时间，方便统计查询。

●设计思路根据现场的要求，结合本公司多年的智能小区系统设计经验，设计采用智能通道闸结合射频卡技术，实现人员进出刷卡通行。

计划在小区大门处出入口各设一台智能摆闸1台，双向进出控制，即美观豪华又起到人员进出控制的功能。

系统配合智能卡身份验证设备，该设备全部内置安装，并与管理电脑联网，系统可对进出人员进行24小时监控管理，并方便将来的维和护扩展。

本系统主要包括：前端智能通道闸，前端内置身份识别系统设备，中间通讯及管线设备，后台软件及管理发卡系统，后台电脑及打印设备（自配）等几部分。

系统设计主要依据项目建设的总要求，利用现代计算机网络通信及大型数据库为技术基础，基于Windows管理平台建立统一的大楼“一卡通”综合管理系统。

在系统设计时，硬件设备的选择和物理链路的建立尽量考虑了目前最先进和通用的设备、最大程度上保证了系统项目建设的后续可维护性和相当长的一段时期内的先进性。

系统概述:施工现场出入管理一直是一个难题，一个工地上每天都有大量的人员要在快速进出，管理人员都希望需要在最短的时间了解有谁进出了？他们是否都有合法的身份和权限？有谁应该来而没有来？而传统手工登记等管理方式，办理缓慢且容易出错，本着“实用、先进、经济”的设计原则，我们设计并研发了箱式快速通道系统把精巧的机械设计与微处理器控制及各种读写技术有机地融为一体，通过各种读写操作，完成通道通行控制，并能实现有效身份人员的自动识别，杜绝非法出入。

同时本系统也具备安装简便，可多次反复使用的特点，是您管理上的好帮手。

施工现场入口模拟图（闸机、防雨棚、LED屏）系统组成：门禁三辊闸+LED屏+系统主机+人员卡门禁闸机推荐1、-工地现场入口方案（双通道）：万案翼闸摆闸^辊闸现场图片效果图片自动开闸自动开闸人工推动开闸方式缩入闸机内往通行方向开闸向前滚动反应速度★★★★★★★★★防止尾随★★★★★★★★防夹功能★★★★★★★★★★★★★★★使用寿命★★★★★★★★★★★★★★推荐程度★★★★★★★★★★★★2.8万双通道价格 c C 'I「3.8 J万2、井下基坑入口：（空间有限）方案立式摆闸立式三辊闸现场图片效果图片自动开闸人工推动开闸方式往通行方向开闸向前滚动反应速度★★★★★★★防止尾随★★★★防夹功能★★★★★★★★★★★★★推荐程度★★★★★★单通道价格发卡器工作站1服务器工作站N网发卡器三、消费系统推荐（报价中不含）消费机它以计算机管理为核心，采用非接触IC卡固有特性，实现了非在线收费。

该消费机广泛应用于工厂、企业、机关、学校等公共消费场合，代替传统的用现金、磁卡、接触卡、饭票等消费方式，体现了消费管理的科学化。

消费者只需持一张经过授权的IC卡，在台式消费机的刷卡区刷卡即可完成各种消费支付过程；该消费机在强大的后台软件环境和完善的硬件基础上完成信息加工处理工作，统一进行IC卡的发行、授权、取消、挂失、充值等工作，并可查询、统计、清算、报表、打印各类消费信息及其它相关业务信息。

通道闸系统日常知识一、通道闸设备分类1、三辊闸2、摆闸3、翼闸4、转闸5、平移闸6、一字闸注：除了转闸没有单机芯双机芯区分，其它每种闸机都分单机芯、双机芯、二、通道闸设备标准配置（单通道同进同出）1、通道闸，单机芯2台（一个左机一个右机）2、控制器一个（也叫门禁控制器，单通道是单门双向，2个通道是双门双向）3、发卡器一个（区分IC发卡器，ID发卡器，身份证发卡器，指纹发卡器，需与前端读卡器相匹配）4、读卡设备2个（读卡设备也是门禁读头）{读卡设备区分、刷卡识别、身份证识别、指纹识别、人脸识别}5、电源一个6、软件一套7、智能卡（按读卡器功能配置，如果读卡器是IC读头就配IC智能卡，如果读卡器是ID读头就配ID智能卡）三、通道闸常用术语1、单机芯：机箱内只安装一个机芯,即只有一组机械传动系统2、双机芯：机箱内同时安装两个相互独立的机芯（即有两组机械传动系统）3、单通道：就是进出都从一个通道完成，由一个左单机芯闸机和一个右单机芯闸机组成的通道4、双通道：也就是两个单机芯一个双机芯组成的通道，可以两个人同时进或同时出或一个人进一个人出5、多通道：由两个通道以上组成的通道6、常开模式：在正常情况下，闸杆回缩在机箱内，通道为通行状态，读有效卡，直接通行即可，而只有非法通行者进入通道后，闸杆迅速伸出，关闭通道，拦挡通行者通过，该通行模式一般用于通行流量大，或通行集中的场合。

7、常闭模式：在该模式下，平时未通行时，通道处于关闭状态，当通行者读有效卡，通道打开（闸板回缩到机箱内），通行者可顺利通过。

8、自由通行：即可自由进出通道，不需读卡。

该模式一般用于在一些通行高峰期，取消通道限流功能，以加快通行速度的使用场合四、通道闸应用场地1、社区应用（含小区、村委、别墅等）2、大厦应用（商场、写字楼、政府办公楼等）3、大型场馆应用（展览馆、体育馆、博物馆等）4、轨道交通应用（机场、车站、地铁等）5、旅游景区和休闲场所应用（自然景观、人文景观、民风民俗、影剧院等）6、教育机构应用（中小学、大学、职业院校等）7、厂矿应用（加工厂、制造业等）8、工地应用（各种施工场地进出口管理）。

人行通道闸方案及配置清单
人行通道闸（合资工厂）以下闸机为常规款，大厦、车站、大型工厂等涉及考勤或人流量多的应用场景建议使用速通门闸机或平移闸机
桥式八角三辊闸
桥式直角摆闸单机芯
桥式直角摆闸双机芯
桥式圆弧翼闸单机芯
桥式圆弧翼闸双机芯
"外形尺寸：长1200mm*宽280mm*高980mm
杆长：标准510mm 通道宽<600mm
上落杆方式：自动落杆上杆
控制方向：单向双向可选（按需求）
工作电源：AC110V~220V
材料：国标304不锈钢，厚1.2mm，上面盖1.5mm
配置：上面盖LED指示灯1个、刷卡窗2个"
"外形尺寸：长1200×宽280×高980mm
闸杆长：标准600mm 500-800mm
单摆通道：标准600 500-800mm
双摆通道：标准1200mm 1000-1600mm
控制方向：右手单向、左手单向、双向（全自动）闸门开、关时间:2.5秒约20人/分钟
外观材质：304不锈钢，上面板1.5mm,箱体1.2mm 标配：防夹红外、LED指示灯、语音喇叭"
"体外形尺寸：1200*300*980mm
控制方向：右手单向、左手单向、双向通行
通行人数：40人/分
上盖LED灯指示：1个
流动箭头：单机芯1个，双机芯2个
红外对射：3对（防夹功能）
亚克力挡板：红色、蓝色、透明可选
报警防夹功能：非法闯入、随随闯入报警"。

通道管理系统1）系统概述智能通道系统基本功能与门禁管理系统一致，比门禁设置多了方向设置，故与门禁系统融为一体，增加相应的进出设置；智能通道闸可以树立公司、大厦或机关办公场所规范化管理形象，提高管理档次；主要通过门禁系统控制相应的通道硬件如：三辊闸、摆闸、翼闸等控制通道的权限、出入同时可以实现门禁、考勤、限流等功能；与门禁一样，通道系统可与消防系统、监控系统、LED显示系统等关联，形成自动业务处理流程；应用于人员出、入口需要进行控制的地方，如饭堂、博物馆、体育馆、俱乐部、地铁、车站、码头等场所；普通的控制板可以对通道的出入进行放行或拒绝，新一代的控制板可以对通道内的所有记录进行上报，如尾随、误闯、硬闯、反向出入等，同时，由于人行通道基本安装在人流量较大的环境，特殊情况应有临时应对方法，如在迎接贵宾时，可以通过部分权限卡连续识别三次打开常开状态，贵宾过后再连续识别取消常开功能等，随着物联网技术的不断发展，系统必将越来越适应更多的应用场景；对出入口（如办公楼，厂区入口等）需要设置人证通道的出入口，可以配置人证通道，支持1W张人脸1:N比对，通过U盘导入或者平台下发人脸数据；支持5W张人脸1:1人证比对，通过员工卡和人脸实人证对比，识别通过闸机开闸，实现员工进入并可同时进行人脸考勤，可靠且方便；人脸识别组件是一款高性能、高可靠性的人脸识别类产品，依托深度学习算法，识别速度快、准确率更高，支持人脸识别（1：N）、人证比对（抓拍人脸照片与身份证芯片内人脸小图1:1比对）、IC卡多种验证方式，搭配人员通道使用，可实现人员进出管控；其中人员通道摆闸宽度可设置为550mm-1100mm，支持人员及非机动车辆通过；2）系统拓扑图通道系统以TCP/IP通讯为基础，连接后台与终端；终端核心为控制板；通道系统具有强大的出入控制、限流、考勤和报警等功能；配合门禁控制器可实现刷卡通行、刷卡+人脸、人脸通行等功能，并可准确无误的统计出进出记录、报警信息、通道进出记录、区域人员统计等，并可以各种报表的形式保存或打印；3）系统特点建设的系统，满足以下技术特点的要求：1.数据共享：与一卡通系统实现数据共享，可以比较容易的实现通道与考勤、请假、就餐、访客、LED显示等系统的联动处理；2.系统设计人性化，授权方式多样化，操作记录可循化，基本可以满足大部门企业的安全出入需要；3.支持实时监控与远程控制，基本满足企业对整体办公环境的安全管理要求；4.安全通道管理：控制所有通道的开/关，授权安全通行，并实时地将每道通道的状态向系统汇报；5.异常进出报警：通道处于关闭状态时，在没有进行任何身份识别、远程打开等操作的前提下，有人员通过时，通道会向系统发出非法闯入报警信息，同时产生非法闯入记录；6.防尾随报警：无权限人员尾随其他人出入时，通道会自动报警，并可将尾随记录上报服务器，产生非法闯入记录；7.支持反潜回：重要场所可设置成出入双向监控管理，防返潜功能可增强门禁系统的安全性；8.消防联动：通道系统可与消防自动化系统联动，配合监控系统火灾时迅速开启消防通道和安全通道，引导人员快速疏散；9.数据联动：与请假数据关联，请假后可直接刷开通道；与访客系统联动，直接开放相应路线的进出权限等；10.连接监控设备：通道系统可接入网络摄像机，实时接收视频信号，并可在合法或非法通过时启用网络摄像机抓拍高清照片存于系统，以备后查；11.详细的操作权限划分：可以设置操作员拥有的操作权限、管理的部门和区域，实现细节上的权限划分；系统默认的系统管理员具有最高级的权限；12.丰富完善的出入控制功能：包括远程开启、反潜回、防尾随、临时卡管理、身份+时段控制等；有效时段管控：所有人员都可单独设置其通行等级，对可进出的区域和时间进行控制；有人员进出时，可在监控电脑看到持卡人的影像，保安人员据此核实是否持本人的卡片；13.设备在线监控：可以随时在统一监控界面检测设备的在线情况，数据的收集情况等，便于快速排查系统故障，保证后台数据的完整性；。

小区门禁翼闸通道闸常见故障排除解决方案门禁翼闸通道闸作为目前主流的通道闸产品，在地铁、小区、学校及大厦等地方常能看到，可见门禁翼闸通道闸如今已被相当广泛的使用了。

但是门禁翼闸通道闸作为电子设备使用久了，容易出现故障。

对于使用方的维修人员，可能对门禁翼闸通道闸的了解不多，容易出现错误判断。

今天深圳国典智能门禁翼闸通道闸供应厂家的小编从专业角度为大家分析门禁翼闸通道闸的故障和解决方案。

1.门禁翼闸通道闸上电后挡臂来回转动或开闸后不限位(1)测试门禁翼闸通道闸霍尔开关：A、检察零位、开到位的霍尔开关是否供电;B、进入调试菜单P00，推动门禁翼闸通道闸定位凸轮和挡板使磁铁靠近零位霍尔开关和开到位霍尔开关，指示灯会变亮，靠近零位霍尔开关时主板上的L5指示灯会变亮，否则霍尔开关已损坏;(2)检查门禁翼闸通道闸的霍尔开关与主板的连线是否连接可靠;(3)霍尔开关和连线都正常则主板损坏。

2.给有效开闸信号后门禁翼闸通道闸无动作(1)主板指示灯正常，当给有效开闸信号时，L7 或者L8 指示灯间断闪烁、方向指示板会变成绿色箭头(这里包含2 个不同方向的信号)，门禁翼闸通道闸无动作。

检测方法：检测门禁翼闸通道闸主板PX 接线端的PC、PD 的输出电压(AC18V)，检测竖向(5A)保险管是否熔断;如正常，检测门禁翼闸通道闸主板DX 接线端的MA，MB 两端是否有电压输出(DC24V)，如有输出，检测电机连线有无脱焊;电机是否损坏;(2)门禁翼闸通道闸的主板指示灯均不亮，LED 显示器无显示。

检测方法：检测门禁翼闸通道闸主板PX 接线端的 PA、PB 的电压输出(AC12V);检测横向(3A)保险管是否熔断。

如以上都正常，判断门禁翼闸通道闸主板损坏。

3、门禁翼闸通道闸开闸后不复位或一开到位后立即复位当行人通行过后门禁翼闸通道闸不立即复位，延时一段时间后闸机才处于锁死状态或一开到位后立即复位。

检测方法：首先检测门禁翼闸通道闸红外对射及是否对通;有信号输出时主板上的L2 或L4 指示灯会变亮，否则主板损坏;检查主板参数设置P08 是否设置成带记忆;以上是智能国典的小编提供的简单介绍，如果你还想了解更多内容可以拨打我们的热线电话，或者点击官网咨询我们，或者点击在线咨询我们。
